Виды и принцип работы картофелекопалок для мотоблоков

На крупных предприятиях, занимающихся выращиванием сельхозкультур, непременно применяется сельскохозяйственная техника. В маленьких же хозяйствах наличие громоздких и дорогих в обслуживании машин не требуется, и, как правило, бывает достаточно иметь мотоблок и различное навесное оборудование для него. Относится к нему и необходимая в сельском хозяйстве картофелекопалка.

Принцип работы такого устройства достаточно прост: его зубцы проникают в почву и достают на поверхность клубни картофеля, которые после собираются вручную. Приобретение этого оборудования быстро окупается при эксплуатации. При желании можно изготовить самодельную картофелекопалку к мотоблоку.

Типы устройств

Все картофелекопалки для мотоблоков разделяются на два типа.

К первому относятся простые картофелекопалки внешне похожие на лопату в форме сердца, у которой отсутствует черенок, а сверху имеются достаточно длинные зубцы. Функционирует она следующим образом:

• •    острая часть устройства углубляется в почву, приподнимая ее и картофель;
• •    клубни и земля ложатся на зубцы;
• •    земля просыпается между зубцами;
• •    клубни, скатываясь с зубцов, ложатся на поверхность.

К категории таких картофелекопалок относят следующие модели: КВ-1, КВ-2, КВ-3. Различаются эти устройства тем, для какой почвы они применяются: легкой, средней или тяжелой.

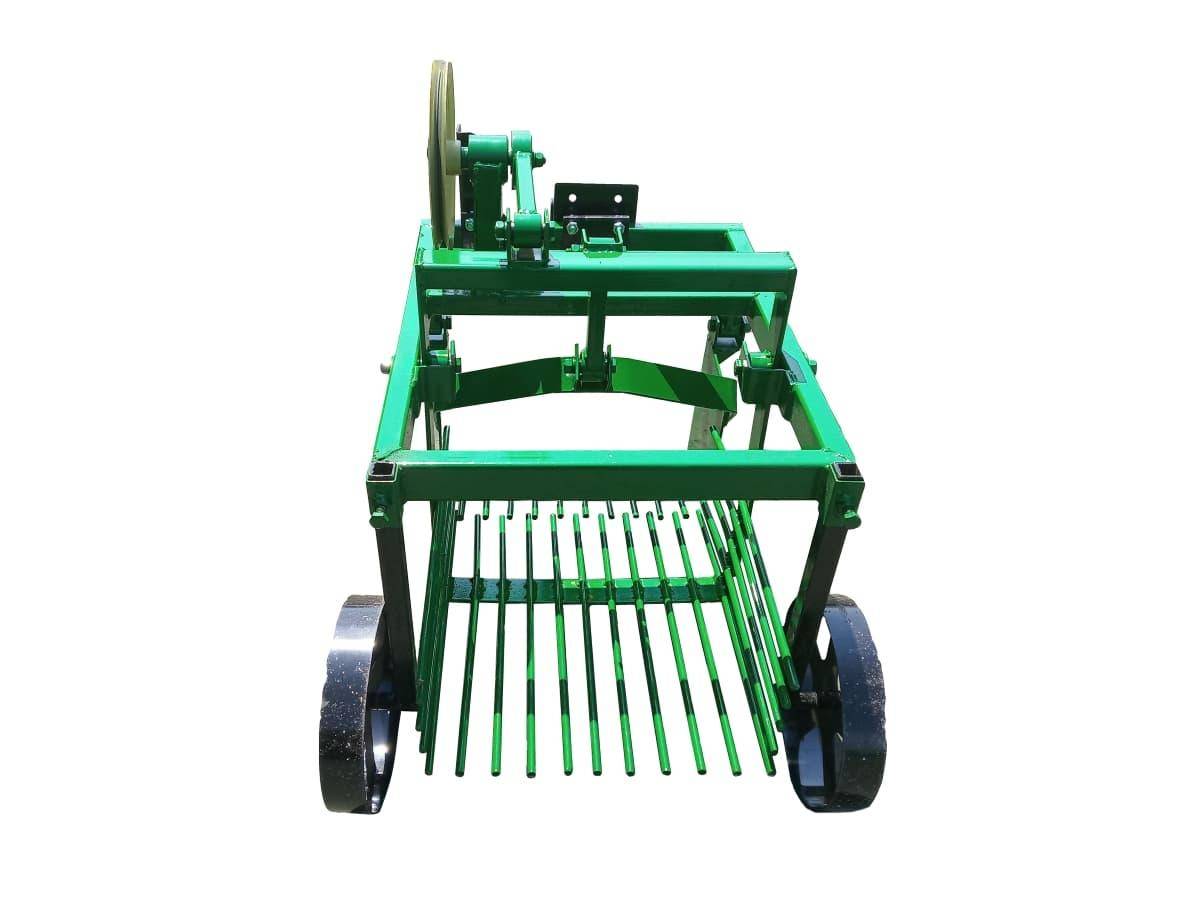

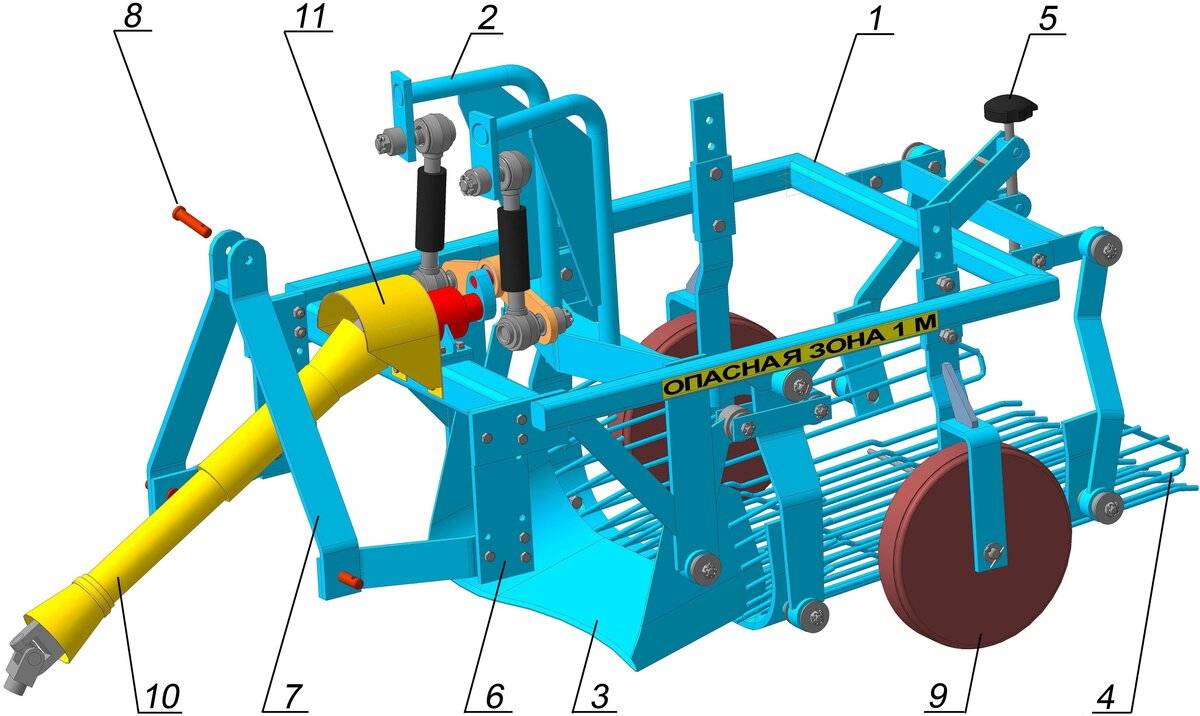

Ко второму типу относятся более сложные картофелекопалки грохотного или как ее еще называют вибрационного типа. У них присутствует лемех, а просевные решетки находятся на колесах. В процессе работы такого агрегата лемех, углубляясь в землю, направляет ее на решетку вместе с картофелем.

Просев в этом случае идет механический. Клубни картофеля после него оказываются на поверхности, откуда убираются вручную. Для мотоблоков применяют картофелекопалки однорядные. К ним относятся следующие модели:

• •    ККМ-1;
• •    КВМ-3;
• •    Кум-1;
• •    Полтавчанка;
• •    2КН.

Все эти устройства близки по строению и различаются в основном производителем.

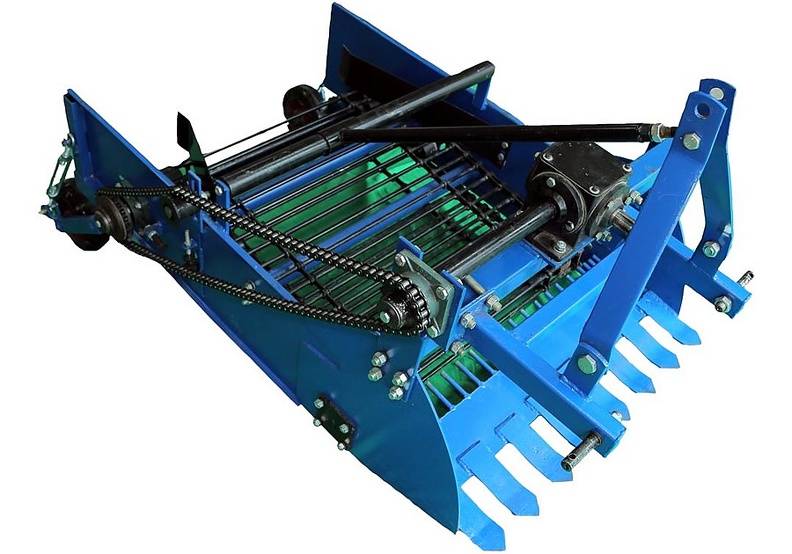

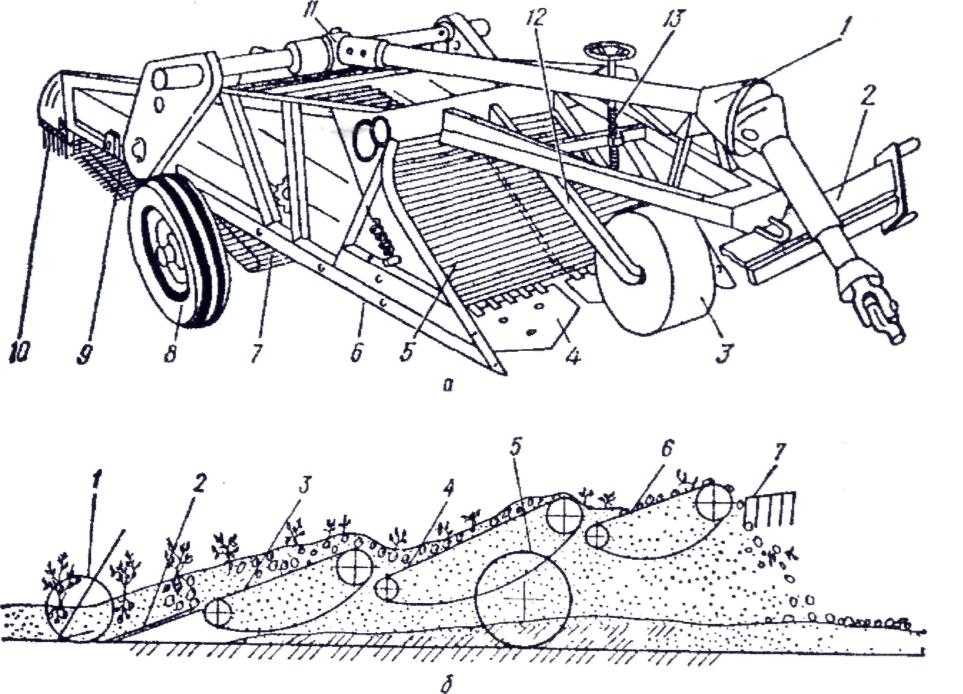

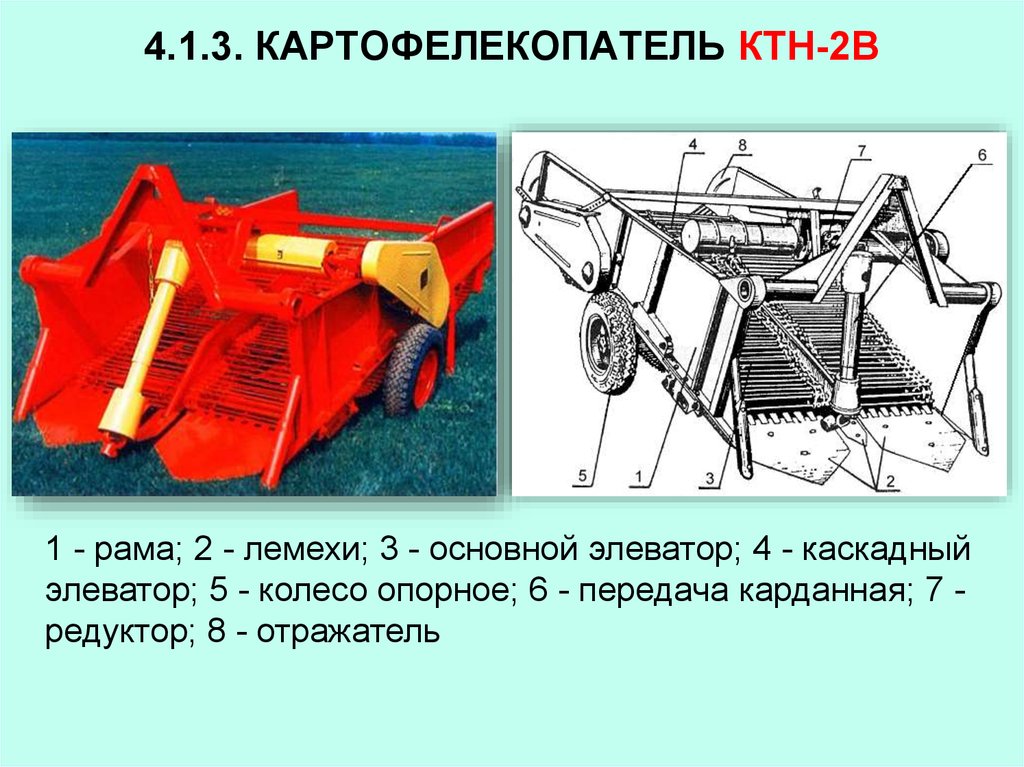

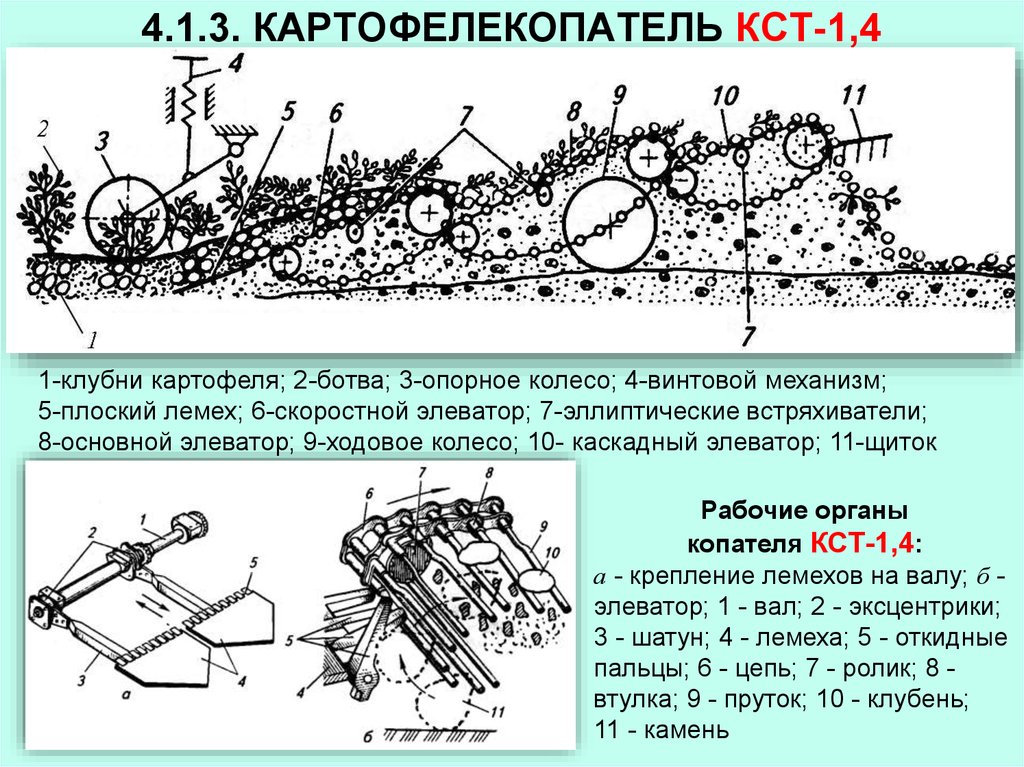

Ко второму типу относятся и транспортёрные картофелекопалки для мотоблоков. Подобное устройство оснащено не просто просевочной сеткой, а транспортерной лентой, на которой грунт стряхивается максимально качественно. Клубни также ложатся на поверхность и нуждаются в последующей ручной сборке. Чаще всего различные модели этого оборудования подходят для всех популярных мотоблоков.

Совместимость с различными мотоблоками

Картофелекопалка для мотоблока должна быть подобрана с учетом его марки. Данное оборудование может быть как максимально универсальным, так и нет. Обычно используют грохотные картофелекопалки, поэтому о них и пойдет речь.

Для мотоблока Нева возможно применять как универсальную картофелекопалку ККМ-1, так и специально созданную для него, тоже относящуюся к грохотному типу.

В первом варианте, при использовании картофелекопалки ККМ-1, глубина погружения в почву изменяется при помощи опорных колес. Основными техническими характеристиками картофелекопалки являются: ширина обрабатываемой поверхности, которая равна 38 сантиметрам, максимальная глубина выкапывания в 20 сантиметров, скорость при первой передаче у мотоблока равная двум километрам в час, площадь обрабатываемого за час участка от 0,05 до 0,2 гектара.

Длина ККМ-1 равна 84 сантиметрам, общая ширина – 65, высота – 74; масса – 45 килограммов. Привод устройства – ремень клиновый от шкива двигателя. Предназначено это оборудование для легких и средних почв, влажность которых не превышает 27%. При покупке все параметры, размеры и чертежи картофелекопалки для мотоблока можно изучить, ознакомившись с документацией. Также возможно применение и других универсальных картофелекопалок, совместимых э этим мотоблоком.

Созданное непосредственно для мотоблока Нева это оборудование отличается от ККМ-1 меньшим весом – 34 килограмма, шириной обрабатываемой поверхности в 36 сантиметров. Производительность составляет от 0,15 до 0,2 гектара в час. Размеры этой картофелекопалки оптимизированы для конкретного мотоблока. Цена такой картофелекопалки для мотоблока заметно ниже, чем универсальной.

Картофелекопалка для мотоблока МТЗ может быть различных моделей: ККМ-1, КВМ-3; Полтавчанка.Для мотоблока Зубр также применяют картофелекопалку грохотного типа. Совместимость модели с устройством определяется при изучении документации к навесному оборудованию.

Своими руками

Несмотря на то, что приобретение картофелекопалки не представляет затруднений, некоторые умельцы предпочитают изготовить ее самостоятельно, так как в этом случае цена ее значительно снижается. На первый взгляд такое дело может показаться весьма сложным, но в действительности это не так, и человеку, имеющему элементарные навыки работы с металлом, оно вполне под силу.

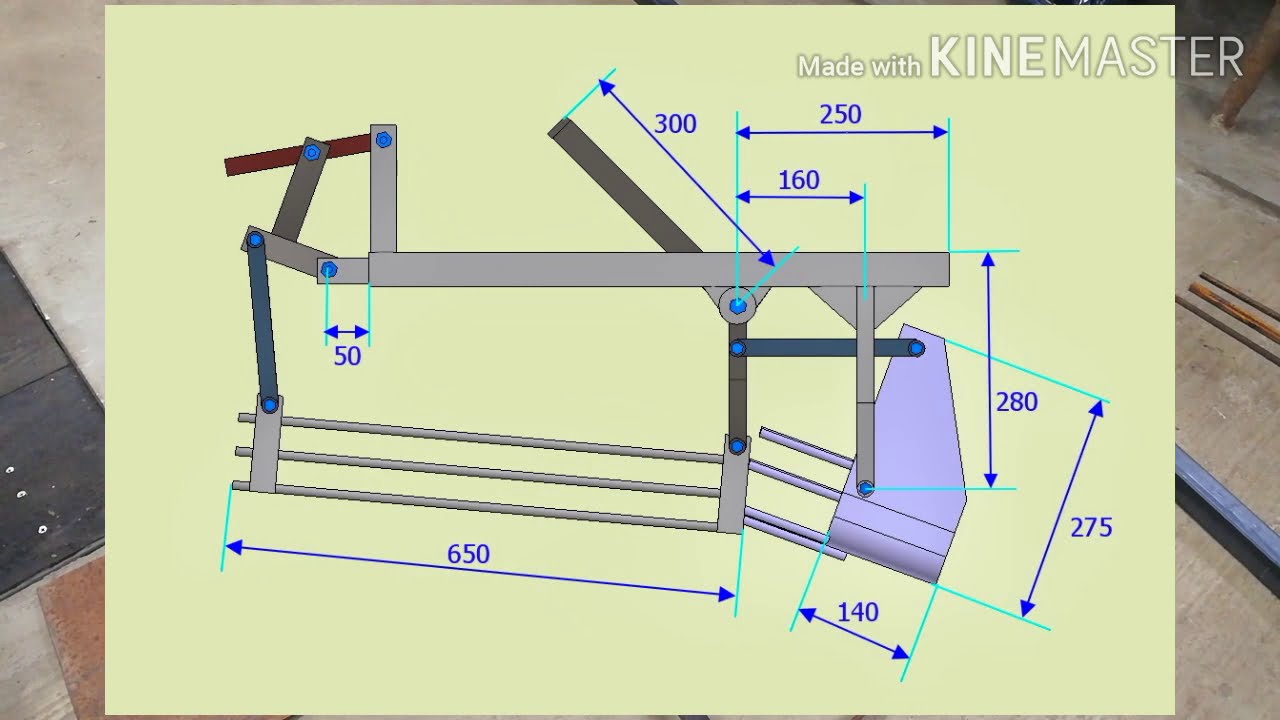

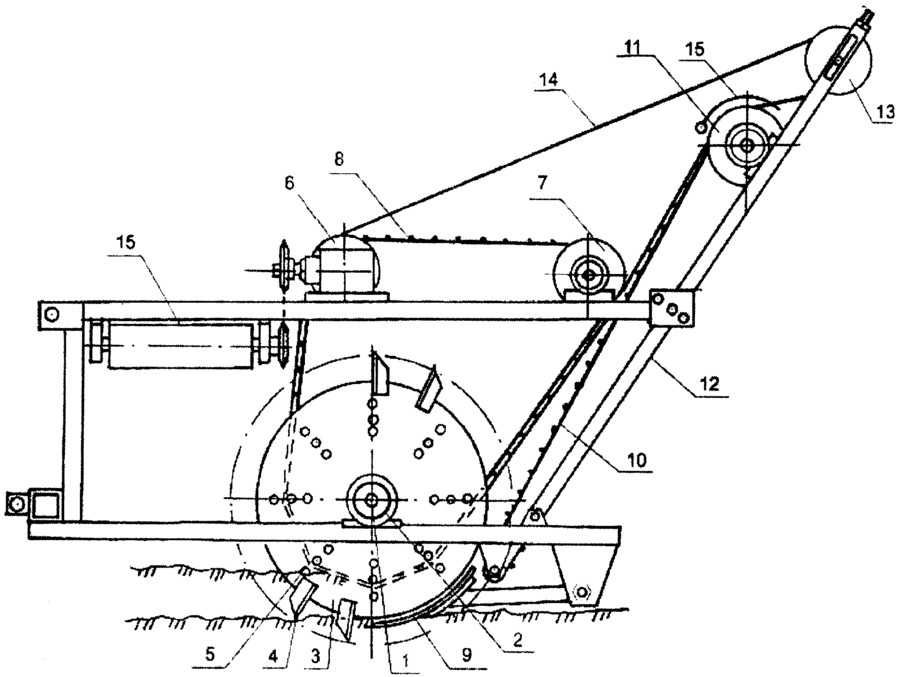

Чертежи картофелекопалки для мотоблока можно взять из интернета, а все необходимое приобрести на строительном рынке. Для сборки понадобятся: сварочный аппарат, дрель со сверлом по металлу, гаечные ключи различных номеров, ножницы и молоток.

Самостоятельно изготовить можно не только простую, но и вибрационную картофелекопалку, хоть это и несколько сложнее. Для того чтобы получить качественное навесное оборудование, необходимо четко следовать инструкции, найти которую в интернете не составляет труда.

Использование малой сельскохозяйственной техники значительно ускоряет уборку урожая, а также снижает расходы, связанные с привлечением большого количества рабочей силы. Мотоблоки с картофелекопалками могут применяться при уборке всех видов корнеплодов, что часто можно видеть на фото, публикуемых в журналах и интернете.

Делаем картофелекопалку своими руками

  Лопаты, грабли и прочий ручной инструмент медленно, но верно уходит в прошлое. Большая часть приспособлений для обработки земли и сбора урожая — автоматизированная техника. Частники-фермеры для своих участков используют более простые и адаптированные версии крупной техники для ферм.

    Картофелекопалка — одно из таких приспособлений. Выкапывание картошки вручную отнимает слишком много времени и сил, а такое компактное устройство упрощает сборку урожая, не время при этом клубням. Производители сельхозоборудования предлагают множество моделей картофелекопалок, но в этой статье мы расскажем, можно ли сделать картофелекопалку для мотоблока своими руками.

    Как работает картофелекопалка: насадка с разрыхлителем погружается в землю рядом с кустом картофеля и выходит обратно вместе с клубнями. Такие устройства можно установить на мотоблок или небольшой трактор — отличный вариант для небольших приусадебных хозяйств.

Картофелекопалки делятся на несколько видов:

• пассивные — они снабжаются специальной лопатой вогнутой формы. Она входит в почву примерно на 5-10 см ниже находящихся там клубней и поднимает пласт грунта на поверхность. Его можно сделать и более разрыхленным, если подобрать угол наклона лопаты. Чтобы собрать картофель в ведро, его придется очистить от земли.

• активные — подразумевают максимальную автоматизацию сбора урожая. У этой техники есть специальная рама — на нее устанавливают специальные лопаты, функция которых подъем земли и грохоты (так называют устройства, которые просеивают почву с помощью вибрации). Лопата вынимает пласт грунта вместе с картофелем, затем он перемещается как по конвейеру на решетку, которая приводится в движение механизмом вибрации. Под действие тряски комки земли просеиваются через решетку, а чистая картошка остается сверху или падает на взрыхленную почву.

Делаем пассивную картофелекопалку для мотоблока

    Сделать своими руками полноценное устройство для сборки картофеля сможет только тот, обладает навыками обращения с инструментами: сварочным аппаратом, горелкой на газу, дрелью.

Какие материалы понадобятся:

• железо в листах — для лемеха требуется материал толщиной в 3-5 мм. Советуем выбирать прочную сталь, ведь чем выше ее прочность, тем реже нужно будет затачивать лопату,

• арматура — подойдет для монтажа решетки, просеивающей землю, можно использовать круг из стали с диаметром 8-10 мм,

• швеллер — он пригодится для создания подвеса,

• уголок 30 мм — он способен усилить итоговую конструкцию,

• крепежи.

    Принцип изготовления лемеха прост — это культиватор с формой ласточкин хвост, его приваривают к прутьям с тыльной стороны. Чтобы сделать стойку, понадобится полоса из стали, а для изготовления подвесного устройства нужен швеллер.

    Получается простая и компактная картофелекопалка — удобная и простая в использовании на любом поле.

Инструкция по изготовлению грохотной картофелекопалки

    Здесь уже сложнее — устройство этого типа устройства более сложное, зато и производительность ее при сборе урожая выше в 2-3 раза.

Что нужно для монтажа:

• для рамы нужна профилированная труба,

• для ковша — лист стали толщиной в 3-4 мм,

• для решетки — арматура или круг из стали,

• передняя ступица — подойдет деталь от авто с задним приводом,

• редуктор — донором может стать задний мост модели ВАЗ,

• шлицевое соединение от КПП,

• крепежи,

• колесо.

Потребуются и инструменты — аппарат для сварки, болгарка, дрель.

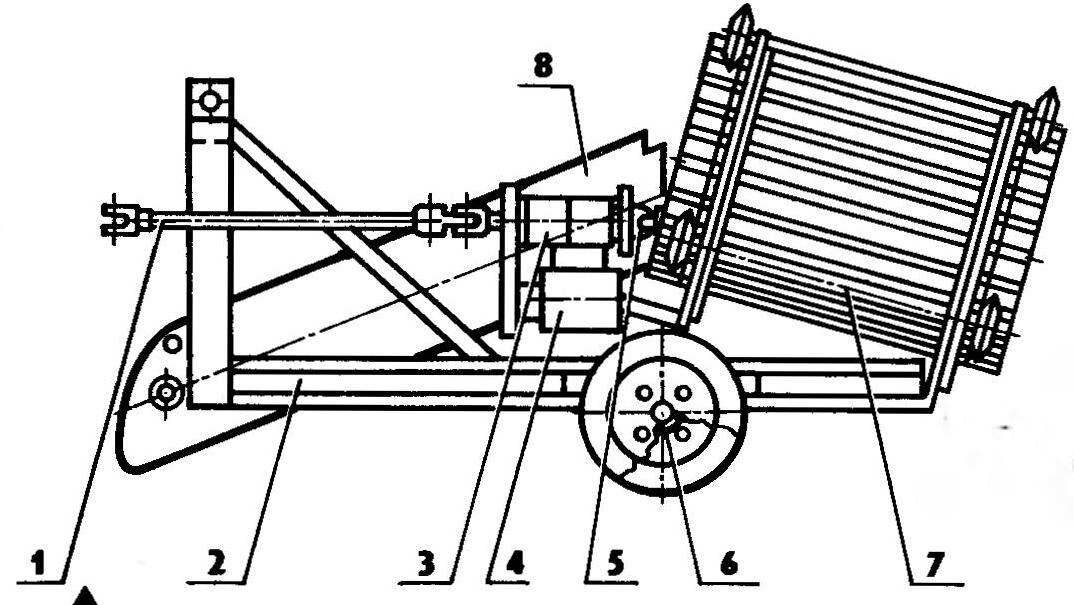

    Грохотная картофелекопалка для мотоблока едет по земле с помощью колеса. На колесо ставят редуктор, а шлица запускает в движение грохот и лемех. В результате работы устройства клубни без земли и стеблей остаются на сетке. Чтобы их ссыпать в ведро, потребуется остановить устройство. Правда, можно установить решетку под определенным углом наклона — тогда картошка будет падать с сетки на мягкую землю. Собрать их в таком случае будет проще и удобнее.

    Как видите, при наличии желания, минимума инструментов и простых материалов можно за несколько часов собрать вполне эффективную картофелекопалку. Правда, насколько это целесообразно? Ведь надежное и функциональное устройство для сбора урожая можно купить в нашем магазине — с гарантией качества, удобной доставкой, по адекватным ценам. На нашем сайте большой выбор подобных устройств для мотоблоков и минитракторов — просто выберите нужный механизм и оставьте заказ. Не знаете, какую картофелекопалку выбрать? Свяжитесь с нашим менеджером, и он поможет вам сделать выбор.

    Сельхозоборудование — дорогостоящая техника, вложение в которую должно окупиться. Не так-то просто выбрать технику с первого взгляда — и отзывы знакомых не всегда могут помочь. Поэтому мы предлагаем для наших клиентов статьи, новости и технические обзоры — с помощью наших советов купить мототехнику, велосипеды, электроприборы и другие виды транспорта и комплектующих для него стало гораздо проще. Для этого раздела сайта пишут опытные специалисты, которые знают толк в технике и способны понятно рассказать о достоинствах устройств разных марок и моделей.

     На нашем сайте вы можете заказать любой товар из этих статей. Предлагаем длительные гарантийные сроки, консультации по использованию, удобную доставку. Покажем все документы на технику, сертификаты соответствия, инструкции и гарантийные талоны вышлем вместе с заказом.

US Small Farm Equipment Co.

Перейти к навигацииПерейти к содержимому

Искать:

Rated 5.00 из 5 на основании 1 оценки покупателя

(1 отзыв покупателя)

Картофелекопалки предназначены для выкапывания одного ряда картофеля или других корнеплодов. Машины можно тянуть по центральной линии трактора или со смещением, например, при разведении двух рядов и копании одного. Стандартные экскаваторы возвращают продукцию на выкопанную почву после того, как основная часть почвы встряхивается через цепь. Подробнее читайте ниже…

Категория: Копатели
Теги: картофелекопалка однорядная, копатели, однорядная копалка, однорядная картофелекопалка, картофелеуборочный комбайн

• Описание

• Отзывы (1)

Картофелекопалка Д-10М 1-рядная

Заказ по телефону!

(307) 431-9555

Описание

Картофелекопалки предназначены для выкапывания одного ряда картофеля или других корнеплодов. Машины можно тянуть по центральной линии трактора или со смещением, например, при разведении двух рядов и копании одного. Стандартные экскаваторы возвращают продукцию на выкопанную почву после того, как основная часть почвы встряхивается через цепь. Тип почвы и размер продукта определяют необходимый шаг цепи. Гидравлический привод позволяет лучше согласовать скорость цепи с условиями копания.

Характеристики

• 540 об/мин – автономная гидравлическая система привода с приводом от ВОМ
• 25-дюймовая широкая крюковая цепь в чистящей платформе
• Подвижная хвостовая часть для уменьшения высоты падения (только D-10T)
• Хвостовая часть может быть поднята для доставки продукции на буксируемый прицеп или навесной бункер с некоторыми типами почвы, исключая необходимость наклоняться для подбора урожая (только D-10T)
• Регулируемое лезвие и угол наклона чистящей платформы для различных условий

Технические характеристики	Д-10Т	Д-10М
Навесное оборудование для трактора	Дышло	3-точечный, категория I или категория II
Общая длина	169″	71″
Общая ширина	53″	40″ — центральная сцепка 53″ — смещенная сцепка
Общая высота	45″	45″
Чистящая платформа, длина	102″	48″
Ширина лезвия	26″	26″
Масса (базовая машина)	1350 фунтов	680 фунтов
Потребность в тракторе (оценка)	20 л. с.	20 л.с. Мин.
Колесо/шина	165R15	нет данных

Технические характеристики могут быть изменены без предварительного уведомления.

Цены

D-10M: 4 000,00 $

D-10T: 7 100,00 $

9013 8 Цены указаны за базовые модели без доработок. Доступны настройки и дополнительные опции, цену уточняйте по телефону. Цены указаны в долларах США, цены могут быть изменены без предварительного уведомления. Цены указаны на фоб. Уорленд, Вайоминг.

Вы просматриваете: Копатели

Рейтинг 5.00 из 5

В корзину

копание самодельным экскаватором, как сделать приспособление своими руками, чертежи и рекомендации, что лучше Торнадо или американка

Сбор урожая хлопотный и трудоемкий. Извлечение клубней картофеля и различных корнеплодов из земли вручную требует больших физических усилий, что несколько омрачает радость от получения хорошего урожая. Поэтому крупные фермеры и садоводы-любители используют различные приспособления. Тракторы и моноблоки используются на огромных площадях, где технике легко развернуться. На небольших огородах картошку выкапывают самодельной копалкой.

Содержание статьи

• Что такое картофелекопалка
  • Типы устройств
  • Описание
  • основные параметры
• Достоинства и недостатки
• Дополнительные функции
• Что лучше: «Торнадо» или «Американка»
• Как сделать картофелекопалку своими руками: пошаговая инструкция и чертеж
• Заключение

Что такое картофелекопалка

Различные варианты этого приспособления позволяют, разгружая одни части тела, нагружать другие , сильнее и выносливее. Это облегчает работу и повышает производительность. Практически все конструкции ручных картофелекопалок доступны для изготовления в домашних условиях.

Ссылка. При всем многообразии конструктивных решений ручных картофелекопалок практически все они основаны на двух основных принципах: вращательном и рычажном.

Типы устройств

Эти устройства , основанные на рациональном использовании мышечной силы рук, ног и спины овощевода, имеют форму :

• «американка» — сочетание штыковой лопаты с лопатой;
• инструмент «Торнадо», основанный на вращательных действиях рук человека;
• поворотные вилки, когда, подобно рычагу, основные усилия передаются с рук человека и обратно на его ноги.

Внутри этих базовых типов ручных картофелекопалок существует множество модификаций. в зависимости от дизайнерских способностей садовода, его технических и материальных возможностей.

Описание

Картофелекопалка ручная в виде лопаты («американка») внешне похожа на обычную штыковую лопату с той лишь разницей, что полотно у нее несколько заглублено, как у совковой. В результате орудие не только срезает землю, но и захватывает своей поверхностью большой объем грунта с клубнями картофеля.

Ссылка. «американки» отличаются креплением рукоятки, которая составляет с лезвием меньший угол, чем у лопаты, но не идет параллельно ей, как штык. Такая конструкция наиболее рациональна при уборке овощей.

Популярная у фермеров ручная картофелекопалка Tornado не похожа на лопату … Это острый штифт на конце рукояти, рядом с которым изогнутые, длинные и острые зубья. Штифт вонзается в землю, а горизонтальная Т-образная рукоятка с изогнутыми ручками поворачивается на 90°. Зубья уходят в почву и выносят клубни на поверхность. Во время работы устройство позволяет не наклоняться и не напрягать поясницу.

Вилы поворотные различных модификаций пользуются еще большим спросом у овощеводов. … Благодаря рычажному принципу перераспределяют основные усилия при выкапывании картофеля с рук и спины на ноги. Зубья приспособления вонзаются в землю и поднимают клубни на поверхность.

Алгоритм работы с такой картофелекопалкой прост :

1. Инструмент вбивается в почву рядом с кустом картофеля.
2. Одна из ножек прижимается к дуге, полностью зарывая зубья в землю.
3. Ручка справа или слева наклонена как можно ниже.
4. Ручка возвращается в вертикальное положение.
5. Одна из ножек прижимается к сформированному рычагу.
6. В результате вилы поднимаются вверх, извлекая клубни из земли. При этом почва крошится между зубьями.

Помимо того, что такая картофелекопалка снижает нагрузку на руки и спину, она еще и хорошо ухаживает за самими овощами , так как подрывает их сбоку и снизу.

Картофелекопалка «Американка»

Интересное на сайте:

Инструкция по созданию самодельной картофелесажалки

Как сделать своими руками двухрядную картофелесажалку

Как сделать картофелесажалку для минитрактора

основные параметры

Параметры ручной картофелекопалки напрямую зависят от ее конструкции. … Самые простые из них, популярные поворотные вилы, имеют диапазон захвата 0,3 м и средний вес около 3 кг. Для его изготовления используется высокопрочная сталь. Зубья изготавливают из металлических стержней диаметром 15–20 мм круглого, квадратного или шестигранного сечения, рукоятку делают из дерева.

Важно! Поскольку устройству из металла и дерева часто приходится соприкасаться с влажной почвой, его хранят в сухом помещении.

Преимущества и недостатки

К преимуществам ручных картофелекопалок относятся :

• повышение производительности труда;
• оптимизация и облегчение физической активности;
• щадящее отношение к клубням картофеля при извлечении их из земли;
• возможность использования их для выкапывания других корнеплодов, обработки почвы в саду и на огороде.

Существенным, но единственным недостатком таких ручных устройств является необходимость приложения физических усилий.

Дополнительные функции

Картофелекопалки используются не только для уборки урожая , но и для посадки растений. Они подходят в качестве культиватора для рыхления почвы, избавления от сорняков и внесения удобрений в почву.

Что лучше: «Торнадо» или «Американка»

«Американка» — усовершенствованная, но все же лопата, имеет все недостатки обычной штыковой лопаты … Они усугубляются большей нагрузкой, который создается за счет углубления в полотне. Помимо напряжения рук, ног и спины, приходится постоянно пригибаться к земле, чтобы извлечь клубни картофеля из земляного кома.

Ручная картофелекопалка Tornado избавлена ​​от большинства этих недостатков. … С ним не нужно наклоняться ни во время работы, ни для извлечения картофеля из почвы, так как почва удаляется через зубья.

Картофелекопалка «Торнадо»

Как сделать картофелекопалку своими руками: пошаговая инструкция и чертеж

Мастер, умеющий работать с металлом и имеющий сварочный аппарат, может самостоятельно изготовить эффективную ручную картофелекопалку .

Конструкция устройства состоит из нескольких отдельных частей , которые собираются по очереди и затем собираются вместе:

1. Делают рыхлитель (см. чертеж ниже) из прутка диаметром 12 мм и длиной 67,7 мм, к которому прикрепляют 8 прутков одинакового диаметра и длиной 280 мм свариваются перпендикулярно через равные расстояния. Сверху перпендикулярно крепятся 2 уголка № 25, усиленные для жесткости приваренными по диагонали стержнями того же диаметра.
2. Перпендикулярно приваривается к трубе 28х25х3 мм и длиной 800 мм 9 отрезков арматуры №12 длиной по 280 мм, предварительно заточенных и зачищенных болгаркой от краев жесткости. С другой стороны опорной трубы прикрепляют перпендикулярно стойкам рукояток из труб диаметром ¾», длиной по 1650 мм каждая. На высоте 1000 мм они отогнуты на 30° по отношению к вертикали в сторону разрыхлителя, где между ними закреплена труба такого же диаметра и длиной 400 мм.Верхние части ручек длиной 200 мм согнуты под углом 90° в противоположных направлениях.
3. Педаль изготовлена ​​из 2-х отрезков труб 28х25х3 мм длиной 150 мм … Соединяются перпендикулярно концами с трубой диаметром ¾» и длиной 400 мм. С других концов, параллельно трубе, приваривается отрезок арматуры №12 такой же длины.На расстоянии 200 мм от первого отрезка арматуры параллельно ему крепится еще один.Сверху на концах прямоугольных отрезков трубы прикрепляются отрезки такой же трубы высотой 80 мм крепятся перпендикулярно
4. К бокам получившейся педали прикручен рыхлитель.
5. Конструкция крепится к остальной части картофелекопалки с помощью шторок, часть которых приварена к стойкам рукоятки, а вторая к вертикальным участкам трубы на педалях

Чтобы сделать эту эффективную ручную картофелекопалку своими руками, ниже представлен чертеж:

Читайте также:

Обзор картофелесажалки для мотоблока

Обзор картофелесажалки KSM 4

Обзор картофелесажалки навесной SN 4B

Заключение

Картофелекопалка ручная так называется по традиции, так как многие ее современные модификации основаны на использовании преимущественно ног.
