ᐉ Устройство карданной передачи

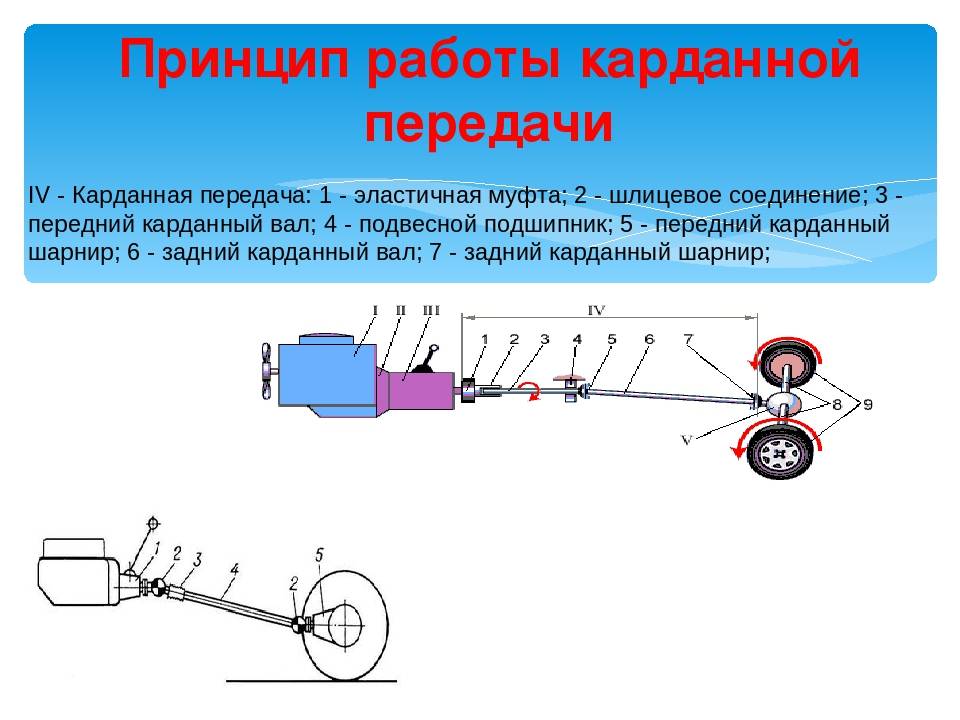

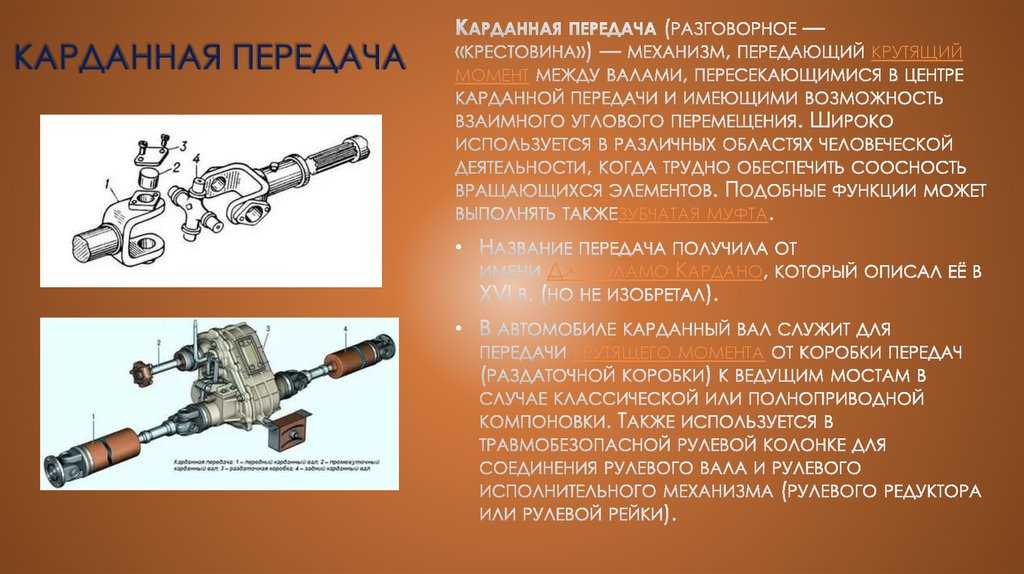

Трансмиссия полноприводной колесной машины включает в себя несколько карданных передач с карданными шарнирами неравных угловых скоростей, а также карданные передачи с карданными шарнирами равных угловых скоростей, которые устанавливаются в приводе управляемых ведущих колес.

Рассмотрим устройство основных частей карданных передач. Карданный шарнир неравных угловых скоростей состоит из двух вилок — 1 и соединенных крестовиной 3. Одна из вилок иногда имеет фланец, а другая приварена к трубе карданного вала или имеет шлицевой наконечник 6 (или втулку) для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7. Каждый подшипник размещается в корпусе 2 и удерживается в проушине вилки крышкой, которая присоединена к вилке двумя болтами, стопорящимися усиками шайбы. В отдельных случаях подшипники закрепляются в вилках стопорными кольцами. Для удержания смазки в подшипнике и защиты его от попадания воды и грязи имеется резиновый самоподжимной сальник. Внутренняя полость крестовины через масленку заполняется смазкой, поступающей к подшипникам. В крестовине обычно имеется предохранительный клапан, защищающий сальник от повреждения под действием давления нагнетаемой в крестовину смазки. Шлицевое соединение 6 смазывается с помощью масленки 5.

Максимальный угол между осями валов, соединенных карданными шарнирами неравных угловых скоростей, обычно не превышает 20°, так как при больших углах значительно снижается КПД карданных передач. Если угол между осями валов изменяется в пределах 0 …2%, то шипы крестовины деформируются иглами подшипников, и карданный шарнир быстро разрушается.

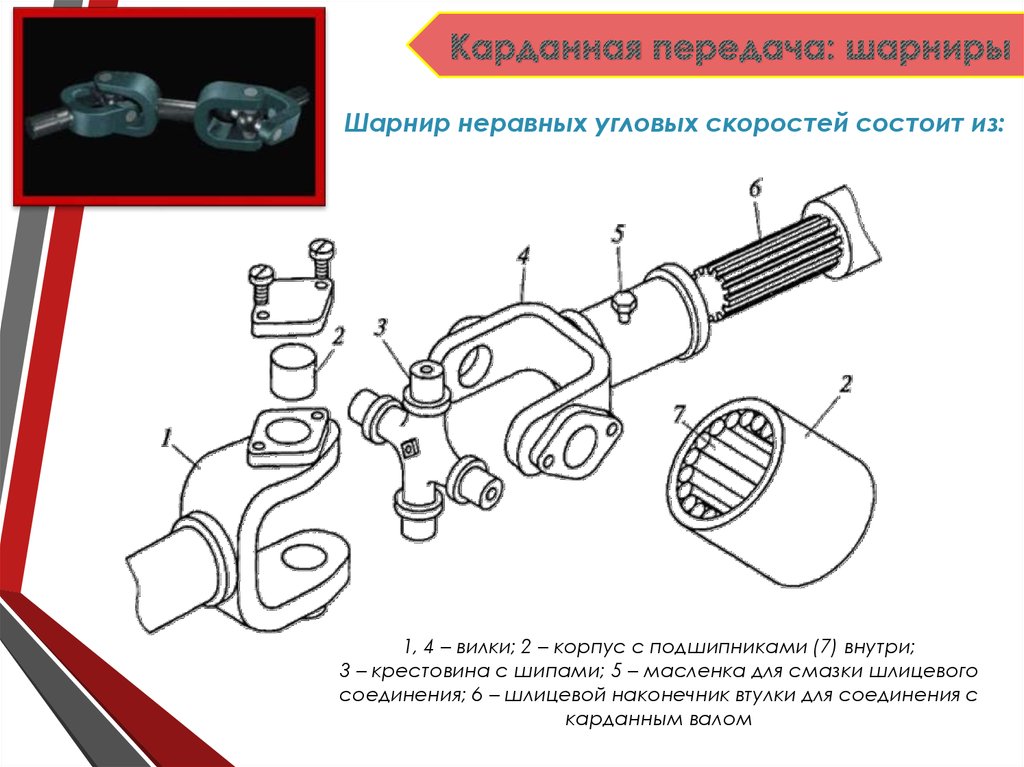

Рис. Детали карданного шарнира неравных угловых скоростей

В трансмиссиях быстроходных гусеничных машин часто применяются карданные передачи с карданными шарнирами типа зубчатых муфт, допускающими передачу вращающего момента между валами, оси которых пересекаются под углом до 1,5… 2°.

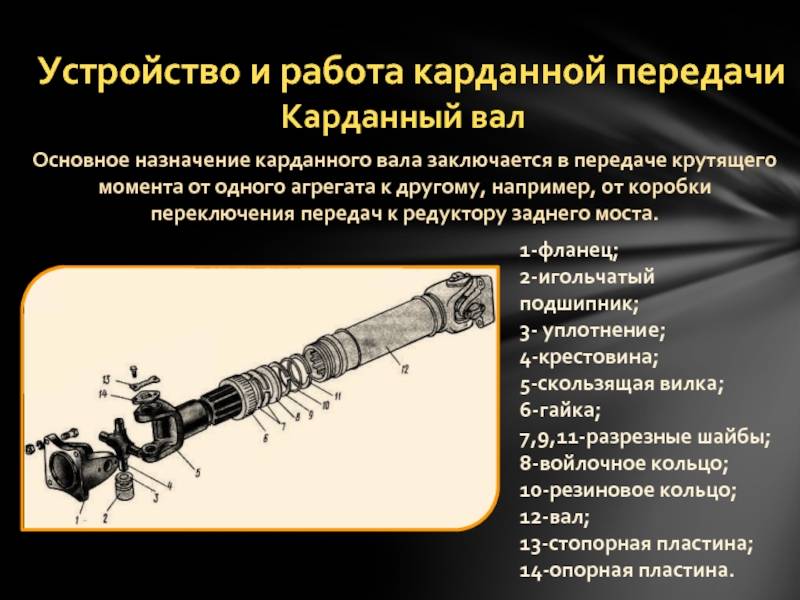

Карданные валы выполняют, как правило, трубчатыми, для чего применяют специальные стальные цельнотянутые или сварные трубы. К трубам приваривают вилки карданных шарниров, шлицевые втулки или наконечники. Для уменьшения поперечных нагрузок, действующих на карданный вал, осуществляют его динамическую балансировку в сборе с карданными шарнирами. Дисбаланс устраняют приваркой к карданному валу балансировочных пластин, а иногда установкой балансировочных пластин под крышки подшипников карданных шарниров. Взаимное положение деталей шлицевого соединения после сборки и балансировки карданной передачи на заводе обычно отмечается специальными метками.

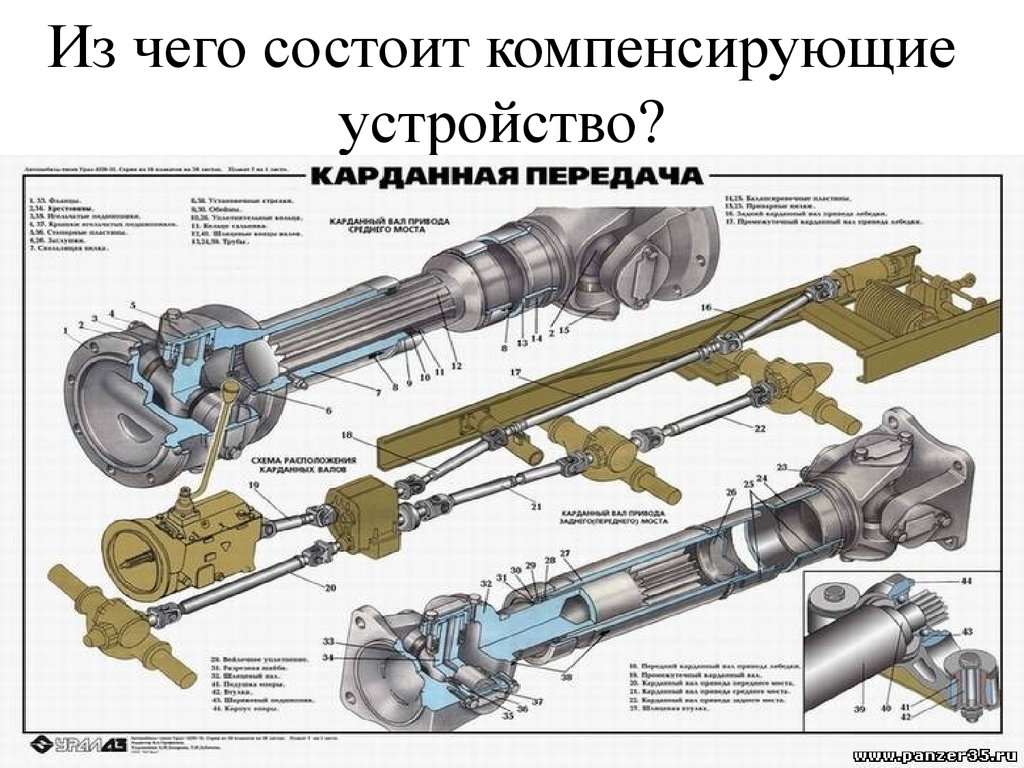

Компенсирующее соединение карданной передачи обычно выполняют в виде шлицевого соединения, допускающего осевое перемещение деталей карданной передачи и состоящего из шлицевого наконечника, который входит в шлицевую втулку карданной передачи. Смазку вводят в шлицевое соединение из масленки или при сборке закладывают смазку, которую заменяют после длительного пробега ТС. Для защиты шлицевого соединения от вытекания смазки и загрязнения обычно устанавливают сальник и чехол.

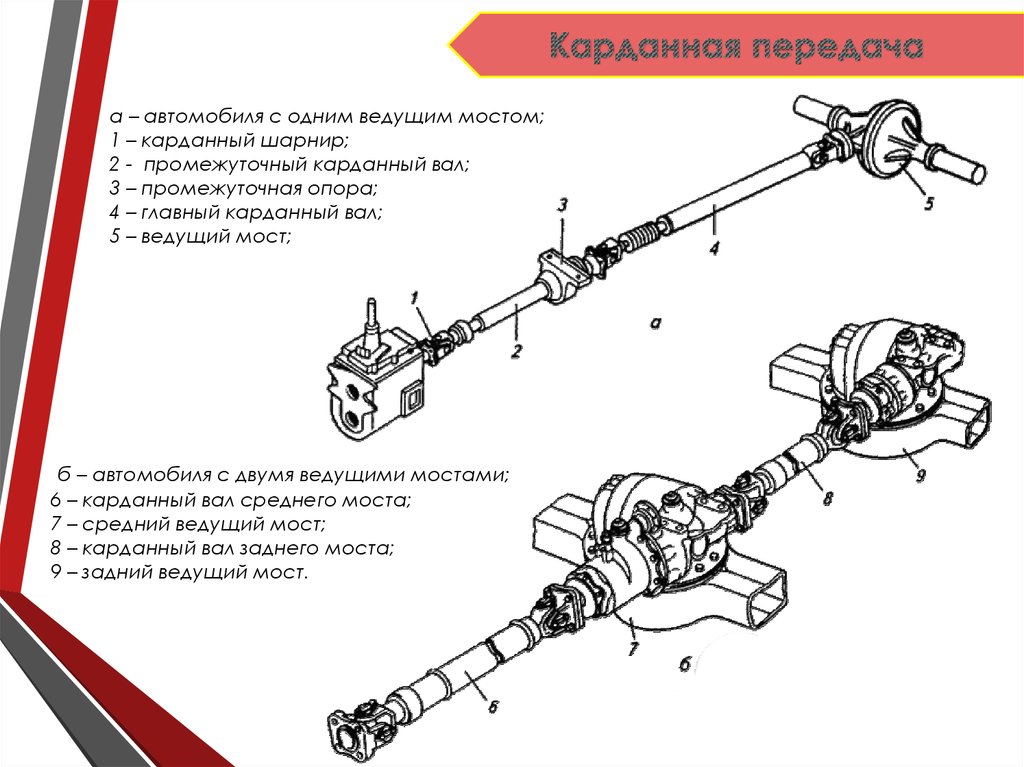

При большой длине карданных валов в карданных передачах обычно применяют промежуточные опоры. Промежуточная опора, как правило, представляет собой прикрепленный болтами к поперечине рамы кронштейн, в котором установлен в резиновом упругом кольце шариковый подшипник, закрытый с обеих сторон крышками с сальниками и устройством для его смазывания. Наличие упругого резинового кольца позволяет компенсировать неточности сборки и перекосы подшипника, возможные при деформациях рамы ТС.

Карданный шарнир равных угловых скоростей шарикового типа с делительными канавками состоит из двух вилок, пяти шариков, штифта и стопорной шпильки. Ведущая вилка изготавливается как единое целое с полуосью 6, а ведомая вилка — с приводным валом 23 колеса. В каждой вилке 3 и 4 (рис. а) выполнено по четыре канавки, в них устанавливаются четыре ведущих (боковых) шарика 7, через которые и передается вращение от одной вилки к другой. При любом угле между валами боковые шарики в канавках вилок находятся в плоскости, делящей этот угол пополам, благодаря чему вращение от ведущего вала к ведомому передается равномерно. Центральный (пятый) шарик 2 помещается между торцами вилок и обеспечивает их центрирование. Для возможности установки ведущих шариков в канавки вилок центральный шарик имеет лыску с отверстием, которым он при сборке карданного шарнира устанавливается против вставляемого бокового шарика. После сборки карданного шарнира центральный шарик фиксируется в определенном положении штифтом 6, закрепляемым стопорной шпилькой 5 в отверстии ведомой вилки.

Рис. Детали карданных шарниров равных угловых скоростей:
а — шариковый; б — кулачковый; 1 — ведущие (боковые) шарики; 2 — центральный шарик; 3, 4, 7, 11 — вилки; 5 — шпилька; 6 — штифт; 8, 10 — кулачки; 9 — диск

Карданные шарниры такой конструкции могут работать при углах между валами до 30…35°. Их недостатками являются необходимость точной фиксации валов в осевом направлении, а также высокие давления на контактных поверхностях, что снижает их долговечность и ограничивает применение таких карданных шарниров на полноприводных колесных машинах большой грузоподъемности. На них в приводе управляемых ведущих колес устанавливают карданные шарниры равных угловых скоростей шарикового типа с делительным рычажком или кулачковые, а также сдвоенные карданные шарниры неравных угловых скоростей.

На рисунке б показано устройство кулачкового карданного шарнира равных угловых скоростей, устанавливаемого в приводе управляемых ведущих колес автомобилей КамАЗ, «Урал» и др.

В вилках 7 и 11, связанных с валами (полуосями) привода колеса, могут поворачиваться кулачки 8 и 10, которые шарнирно соединяются между собой диском 9, входящим в их вырезы (пазы). При передаче вращения, когда валы привода расположены под углом (поворот управляемых колес), каждый из кулачков 8 и 10 поворачивается одновременно относительно вилки и реи диска. Оси отверстий вилок лежат в одной плоскости и совпадают со средней плоскостью диска 9. Эти оси расположены на равных расстояниях от точки пересечения осей валов и всегда перпендикулярны валам, поэтому точка их пересечения при любом положении вилок располагается в биссекторной плоскости. Вал внутренней вилки 11 шлицами соединяется с полуосевой шестерней дифференциала, а вал наружной вилки 7 — со ступицей колеса.

Кулачковые карданные шарниры могут работать при углах поворота до 50°. Благодаря большой контактной поверхности деталей, через которые передаются усилия, кулачковый карданный шарнир имеет небольшие размеры. Их основной недостаток — более низкий, чем у карданных шарниров, КПД и как следствие сильный нагрев при работе.

Карданные валы и вилки изготавливаются из углеродистой, а крестовины — из хромистой и хромоникелевой сталей. Для смазывания карданных передач применяется трансмиссионное масло (нигрол).

Карданная передача | Устройство автомобиля

Что входит в устройство карданной передачи?

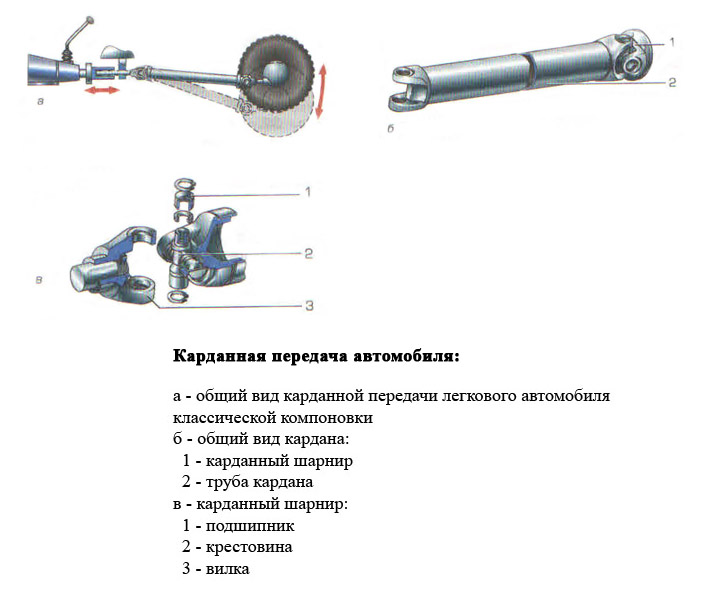

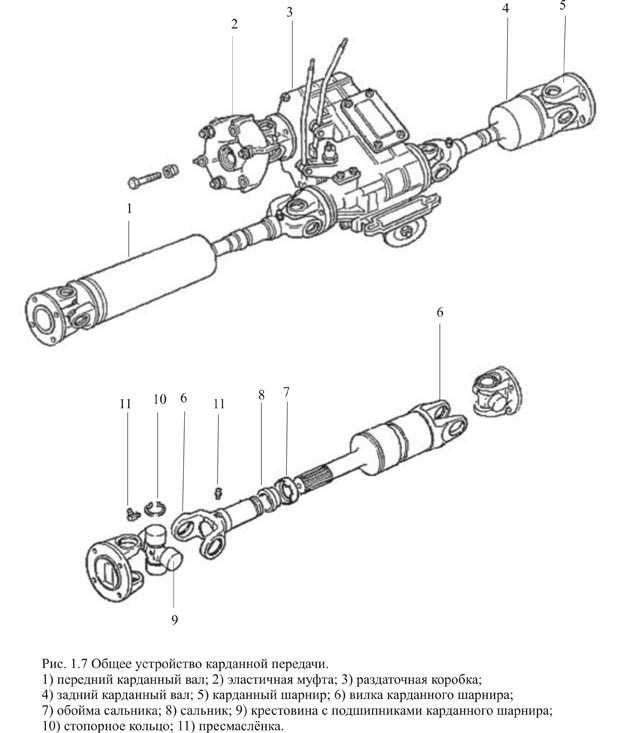

Карданная передача автомобиля ЗИЛ-130 (рис.130) состоит из карданных шарниров I, карданных валов II, промежуточной опоры III (на некоторых автомобилях с короткой базой промежуточная опора может не устанавливаться). Карданный вал представляет собой стальную пустотелую трубу 11, к концам которой приварены вилки с проушинами карданного шарнира. Так как во время прогиба рессор изменяется расстояние между осями автомобиля, то к одной вилке карданного шарнира приваривают стальной вал 15 со шлицами, который входит во втулку со шлицами 16, приваренную к ведомой вилке 17, что позволяет компенсировать изменяющееся расстояние между осями автомобиля.

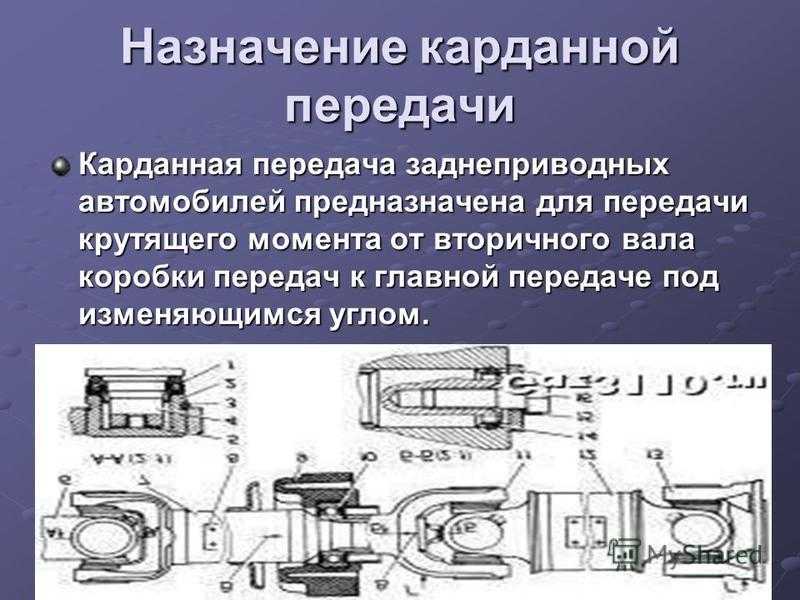

Рис.130. Карданная передача автомобиля ЗИЛ-130.

Что представляет собой карданный шарнир?

Карданный шарнир представляет собой подвижное сочленение, передающее крутящий момент с одного вала на другой при изменяющемся угле наклона.

Каких типов могут быть карданные шарниры?

Карданные шарниры могут быть упругими (мягкими), жесткими на игольчатых подшипниках и равных угловых скоростей. Упругие карданные шарниры применяют в передачах, где угол между соединяемыми валами не превышает 5°. Жесткими карданными шарнирами соединяют валы с углами между ними до 25°. Карданными шарнирами равных угловых скоростей соединяют части полуоси переднего ведущего моста, передающего крутящий момент при повороте управляемых колес до 40°.

Как устроен и работает жесткий карданный шарнир?

Жесткий карданный шарнир состоит из двух вилок 1 и 8, соединенных между собой крестовиной 7, на шипы которой одеты стаканы 4 с игольчатыми подшипниками 5 и сальниками 6. Стаканы плотно входят в проушины вилок и удерживаются там крышками 3 и стопорными пластинами 2, прикручиваемыми болтами или удерживаемыми стопорными кольцами. Игольчатые подшипники смазывают через масленку 10 до появления масла с предохранительного клапана 9 или из-под уплотнительных колец 6. Вилка 18 жестко крепится к фланцу вторичного вала коробки передач, вилка 17 приварена к втулке со шлицами 16 или трубе карданного вала. При вращении вторичного вала крутящий момент передается ведущей вилке 18 через подшипники и крестовину на ведомую вилку 17 и карданный вал. Вилка 8 соединяется с фланцем, установленным на валу ведущей шестерни главной передачи и приводит ее во вращательное движение.

Как устроена и работает промежуточная опора?

Промежуточная опора состоит из шарикоподшипника 13 помешенного в резиновую обойму 12, закрытую металлическим кожухом. Опора крепится к поперечине рамы автомобиля. Промежуточная опора позволяет уменьшить длину карданного вала, передающего крутящий момент под углом, и предотвратить появление крутильных колебаний и биение вала, что увеличивает срок службы подшипников и способствует плавному ходу автомобиля. Подшипник промежуточной опоры и шлицевое соединение карданного вала смазывают вязкой смазкой УС-1, утечка которого предотвращается сальниками 14. Снаружи шлицевое соединение карданного пала закрыто резиновым гофрированным чехлом, предотвращающим попадание пыли и влаги на шлицы.

Что представляет собой упругий полукарданный шарнир?

Упругий полукарданный шарнир представляет собой резиновую обойму с металлическими втулками и соединяет ведущую и ведомую вилки.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Карданная передача. Ведущий мост»

автомобиль, вал, вилка, карданная передача, карданный, передача, шарнир
