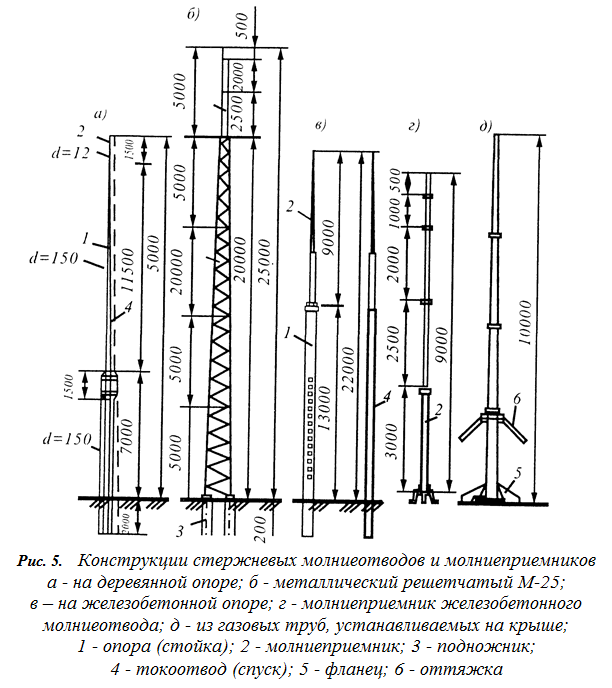

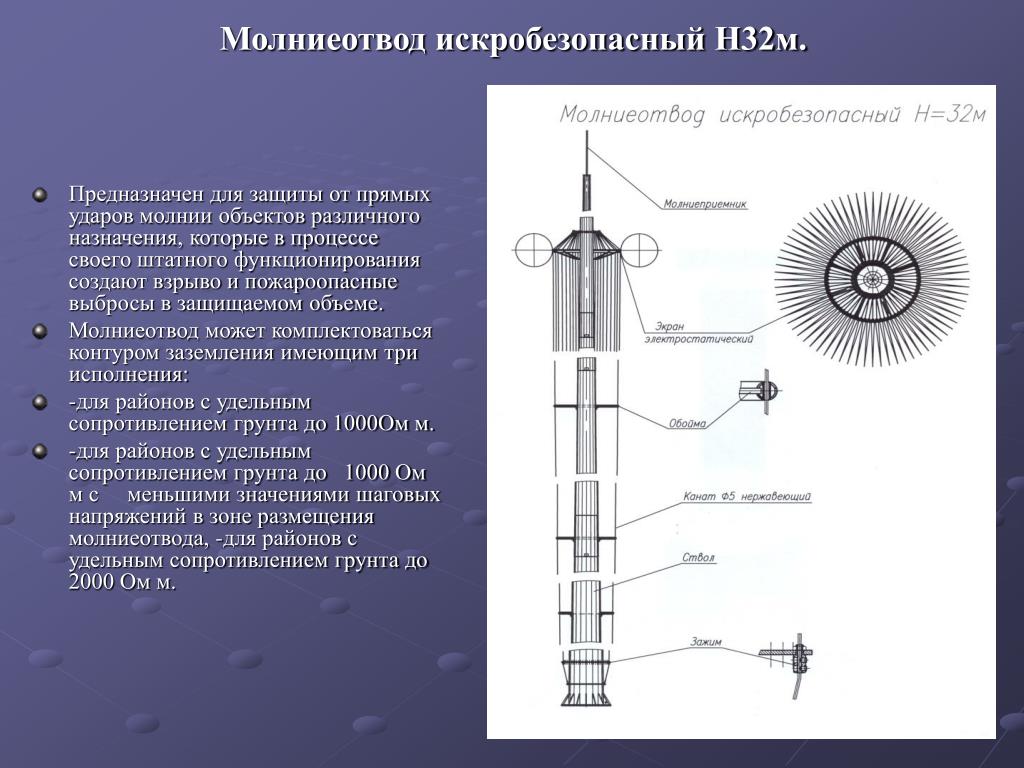

3. Конструкции молниеотводов

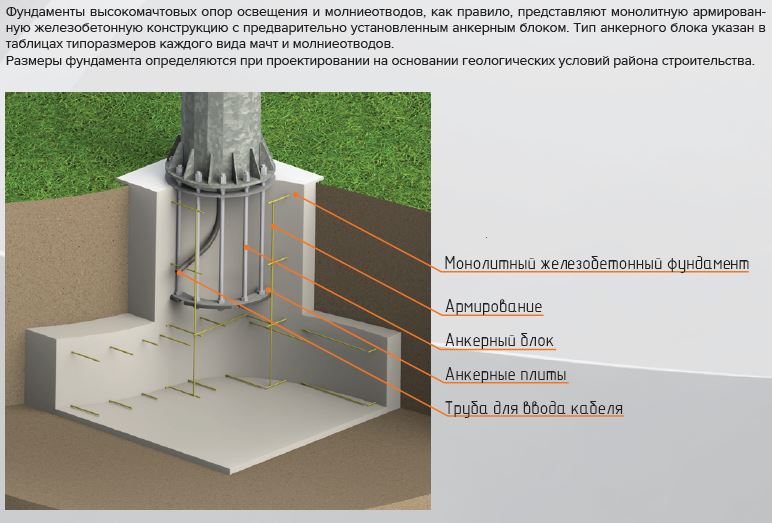

3.1. Опоры стержневых молниеотводов
должны быть рассчитаны на механическую
прочность как свободно стоящие
конструкции, а опоры тросовых молниеотводов
— с учетом натяжения троса и действия
на него ветровой и гололедной нагрузок.

3.2. Опоры отдельно стоящих молниеотводов
могут выполняться из стали любой марки,
железобетона или дерева.

3.3. Стержневые молниеприемники должны
быть изготовлены из стали любой марки
сечением не менее 100 мм²и длиной
не менее 200 мм и защищены от коррозии
оцинкованием, лужением или окраской.

Тросовые молниеприемники должны быть
выполнены из стальных многопроволочных
канатов сечением не менее 35 мм².

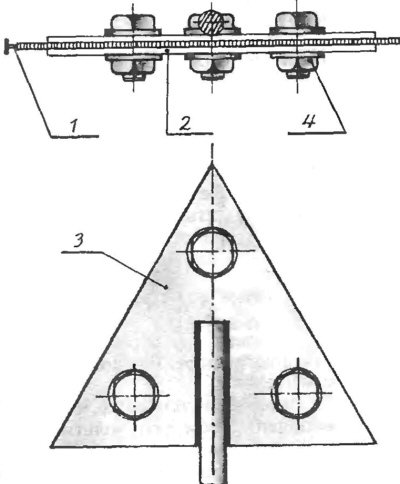

3.4. Соединения молниеприемников с
токоотводами и токоотводов с заземлителями
должны выполняться, как правило, сваркой,
а при недопустимости огневых работ
разрешается выполнение болтовых
соединений с переходным сопротивлением
не более 0,05 Ом при обязательном ежегодном
контроле последнего перед началом
грозового сезона.

3.5. Токоотводы, соединяющие молниеприемники
всех видов с заземлителями, следует
выполнять из стали размерами не менее
указанных в табл. 3.

3.6. При установке молниеотводов на
защищаемом объекте и невозможности
использования в качестве токоотводов
металлических конструкций здания (см.
п. 2.12) токоотводы должны быть проложены
к заземлителям по наружным стенам здания
кратчайшими путями.

3.7. Допускается использование любых
конструкций железо­бетонных фундаментов
зданий и сооружений (свайных, ленточных
и т.п.) в качестве естественных заземлителей
молниезащиты (с учетом требований п.
1.8).

Допустимые размеры одиночных конструкций
железобетонных фундаментов, используемых
в качестве заземлителей, приведены в
табл. 2.

3.8. Рекомендуемые конструкции и размеры
сосредоточенных искусственных
заземлителей приведены в табл. 2.
Минимально допустимые сечения (диаметры)
электродов искусственных заземлителей
нормированы в табл. 3.

ПРИЛОЖЕНИЕ 1

ОСНОВНЫЕ ТЕРМИНЫ

1. Прямой удар молнии (поражение молнией)
— непосредственный контакт канала
молнии с зданием или сооружением,
сопровождающийся протеканием через
него тока молнии.

2. Вторичное проявление молнии — наведение
потенциалов на металлических элементах
конструкции, оборудования, в незамкнутых
металлических контурах, вызванное
близкими разрядами молнии и создающее
опасность искрения внутри защищаемого
объекта.

3. Занос высокого потенциала — перенесение
в защищаемое здание или сооружение по
протяженным металлическим коммуни­кациям
(подземным, наземным и надземным
трубопроводам, кабелям и т.п.) электрических
потенциалов, возникающих при прямых и
близких ударах молнии и создающих
опасность искрения внутри защищаемого
объекта.

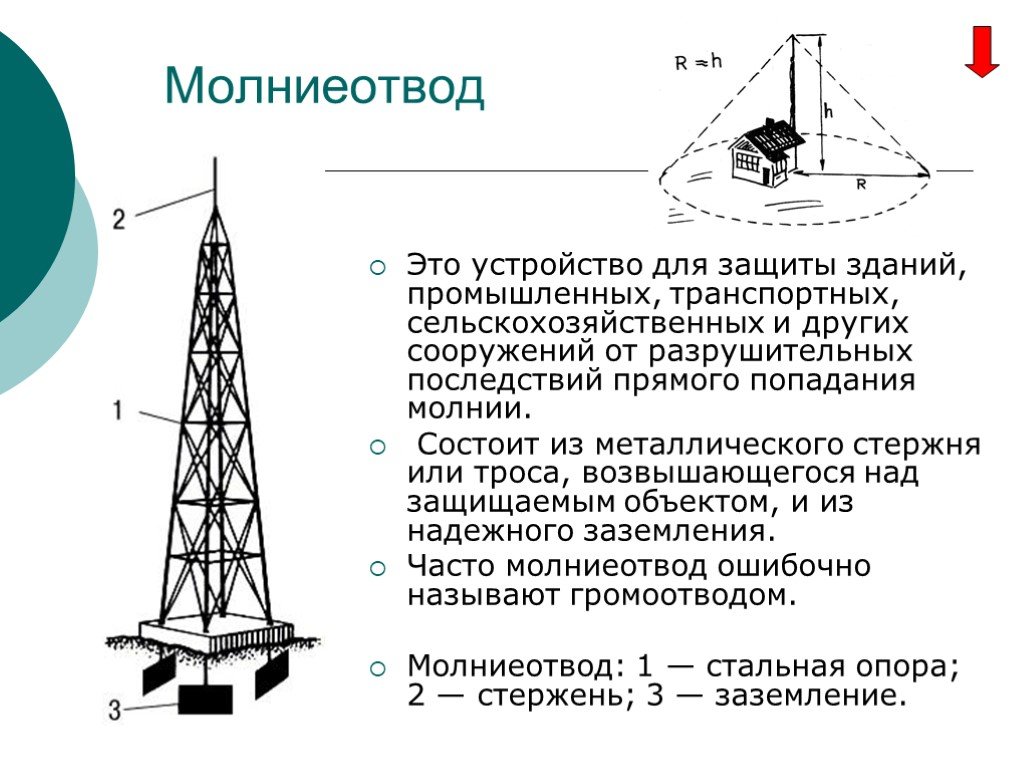

4. Молниеотвод — устройство, воспринимающее
удар молнии и отводящее ее ток в землю.

В общем случае молниеотвод состоит из
опоры; молниеприемника, непосредственно
воспринимающего удар молнии; токоотвода,
по которому ток молнии передается в
землю; заземлителя, обеспечивающего
растекание тока молнии в земле.

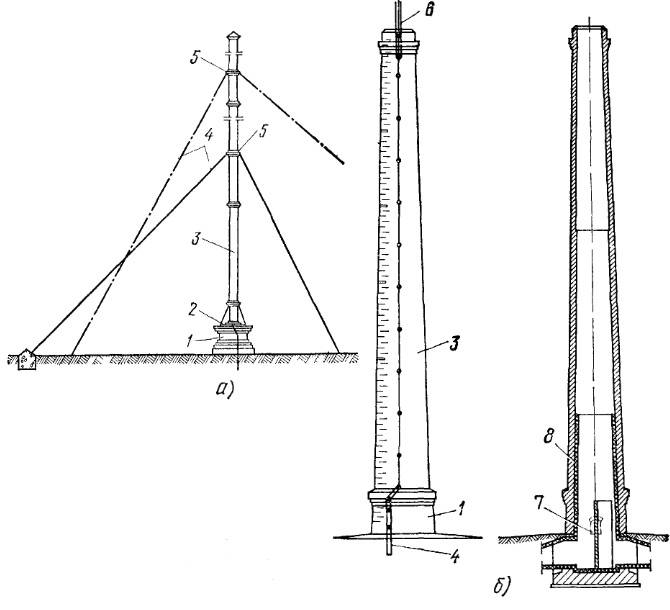

В некоторых случаях функции опоры,
молниеприемника и токоотвода совмещаются,
например при использовании в качестве
молниеотвода металлических труб или
ферм.

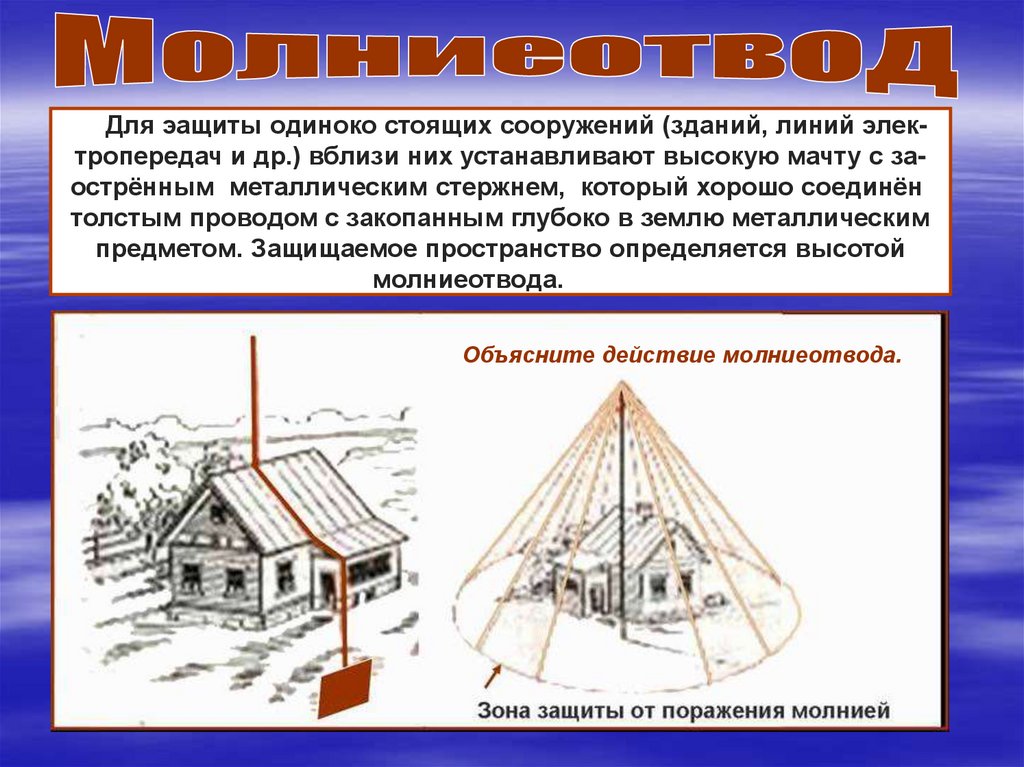

5. Зона защиты молниеотвода — пространство,
внутри которого здание или сооружение
защищено от прямых ударов молнии с
надежностью не ниже определенного
значения. Наименьшей и постоянной
надежностью обладает поверхность зоны
защиты; в глубине зоны защиты надежность
выше, чем на ее поверхности.

Зона защиты типа А обладает надежностью
99,5% и выше, а тина Б — 95 % и выше.

6. Конструктивно молниеотводы разделяются
на следующие виды:

стержневые — с вертикальным расположением
молниеприемника;

тросовые (протяженные) — с горизонтальным
расположением молниеприемника,
закрепленного на двух заземленных
опорах;

сетки — многократные горизонтальные
молниеприемники, пересе­кающиеся под
прямым углом и укладываемые на защищаемого
объекта.

7. Отдельно стоящие молниеотводы — это
те, опоры которых установлены на земле
на некотором удалении от защищаемого
объекта.

8. Одиночный молниеотвод — это единичная
конструкция стержневого или тросового
молниеотвода.

9. Двойной (многократный) молниеотвод —
это два (или более) стержневых или
тросовых молниеотвода, образующих общую
зону защиты.

10. Заземлитель молниезащиты — один или
несколько заглубленных в землю
проводников, предназначенных для отвода
в землю токов молнии или ограничения
перенапряжений, возникающих на
металлических корпусах, оборудовании,
коммуникациях при близких разрядах
молнии. Заземлители делятся на естественные
и искусственные.

11. Естественные заземлители — заглубленные
в землю метал­ли­чес­кие и
железобетонные конструкции зданий и
сооружений.

12. Искусственные заземлители — специально
проложенные в земле контуры из полосовой
или круглой стали; сосредоточенные
конструкции, состоящие из вертикальных
и горизонтальных проводников.

ПРИЛОЖЕНИЕ 2

ХАРАКТЕРИСТИКИ ИНТЕНСИВНОСТИ ГРОЗОВОЙ
ДЕЯТЕЛЬНОСТИ И ГРОЗОПОРАЖАЕМОСТИ ЗДАНИЙ
И СООРУЖЕНИЙ

Среднегодовая продолжительность гроз
в часах в произвольном пункте на
территории СССР определяется по карте
(рис. 3), или по утвержденным для некоторых
областей СССР региональным картам
продолжительности гроз, или по средним
многолетним (порядка 10 лет) данным
метеостанции, ближайшей от места
нахождения здания или сооружения.

Подсчет ожидаемого количества Nпоражений молнией в год производится
по формулам:

для сосредоточенных зданий и сооружений
(дымовые трубы, вышки, башни)

;

для зданий и сооружений прямоугольной
формы

,

где h— наибольшая высота
здания или сооружения, м;S,L— соответственно ширина
и длина здания или сооружения, м;n— среднегодовое число ударов молнии в
1 км земной поверхности (удельная
плотность , ударов молнии в землю) в
месте нахождения здания или сооружения.

Для зданий и сооружений сложной
конфигурации в качестве SиLрассматриваются ширина
и длина наименьшего прямоугольника, в
который может быть вписано здание или
сооружение в плане.

Для произвольного пункта на территории
СССР удельная плотность ударов молнии
в землю nопределяется
исходя из среднегодовой продолжительности
гроз в часах следующим образом:

Рис. 3. Карта средней за год продолжительности
гроз в часах для территории СССР

ПРИЛОЖЕНИЕ 3

ЗОНЫ ЗАЩИТЫ МОЛНИЕОТВОДОВ

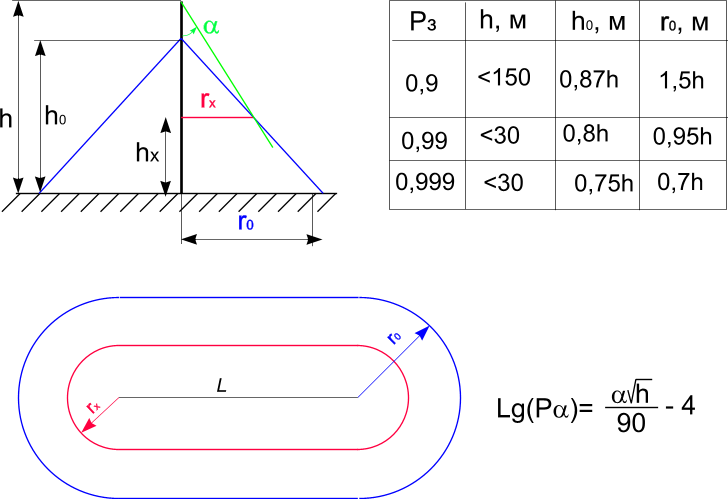

1. Одиночный стержневой молниеотвод.

Зона защиты одиночного стержневого
молниеотвода высотой hпредставляет собой круговой конус (рис.
П3.1), вершина которого находится на
высотеh₀<h. На
уровне земли зона защиты образует круг
радиусомr₀.
Горизонтальное сечение зоны защиты на
высоте защищаемого сооруженияh_xпредставляет собой круг радиусом r_x.

1.1. Зоны защиты одиночных стержневых
молниеотводов высотой h150
м имеют следующие габаритные размеры.

Зона A: h₀
= 0,85h,

r₀
= (1,1 — 0,002h)h,

r_x
= (1,1 — 0,002h)(h — h_x/0,85).

Зона Б: h₀
= 0,92h;

r₀ = 1,5h;

r_x=1,5(h —h_x/0,92).

Для зоны Б высота одиночного стержневого
молниеотвода при известных значениях
hи может быть определена
по формуле

h = (r_x+ 1,63h_x)/1,5.

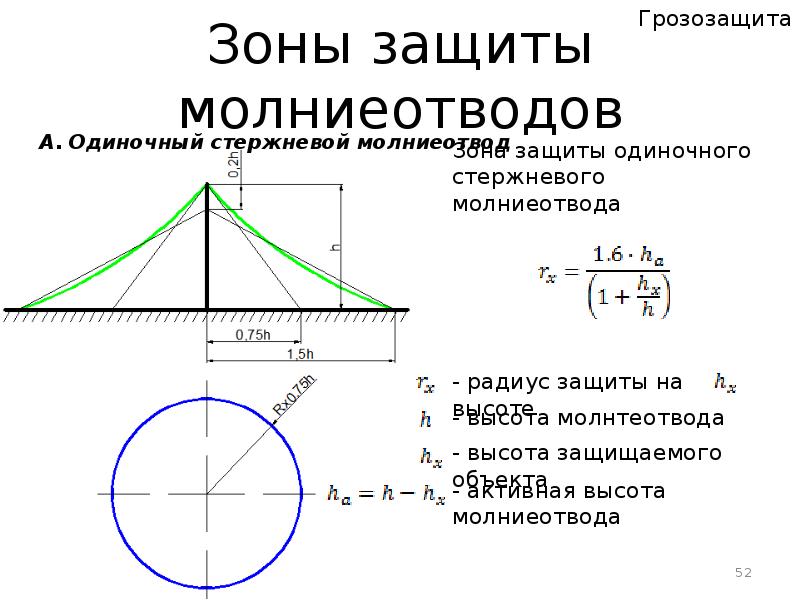

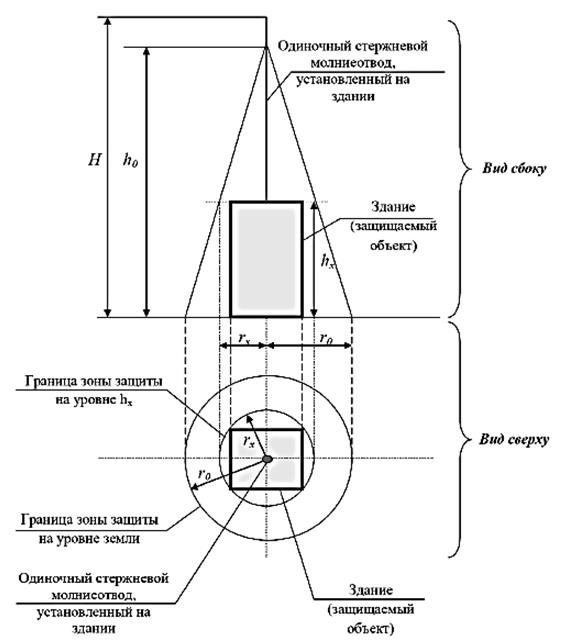

Рис. П3.1. Зона защиты одиночного стержневого
молниеотвода:

I — граница зоны защиты на уровне h_x,
2 -то же на уровне земли

1.2. Зоны защиты одиночных стержневых
молниеотводов высоток 150 < h< 600 м имеют следующие габаритные
размеры.

Зона А:

;

Зона Б

;

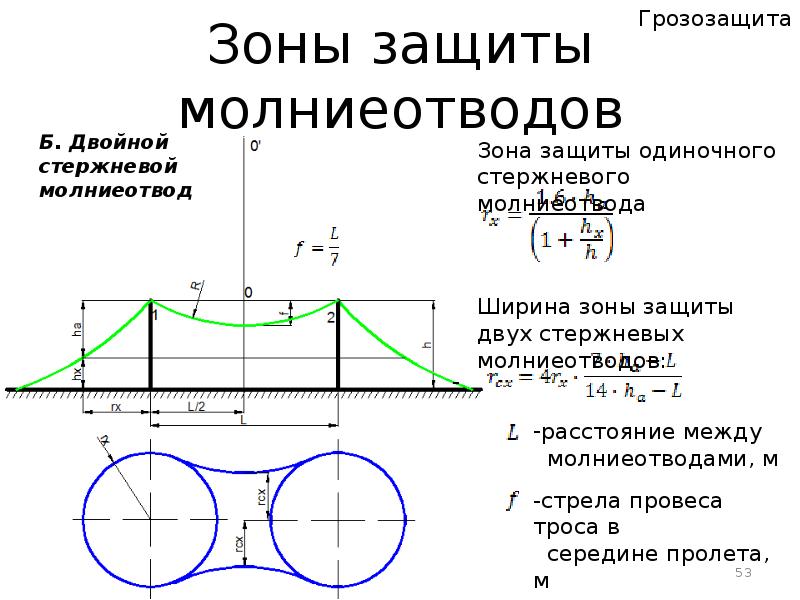

2. Двойной стержневой молниеотвод.

2.1. Зона защиты двойного стержневого
молниеотвода высотой h150
м представлена на рис. П3.2. Торцевые
области зоны защиты определяются как
зоны одиночных стержневых молниеотводов,
габаритные размеры которыхh₀,
r₀, r_x1,r_x2определяются по формулам п. 1.1 настоящего
приложения для обоих типов зон защиты.

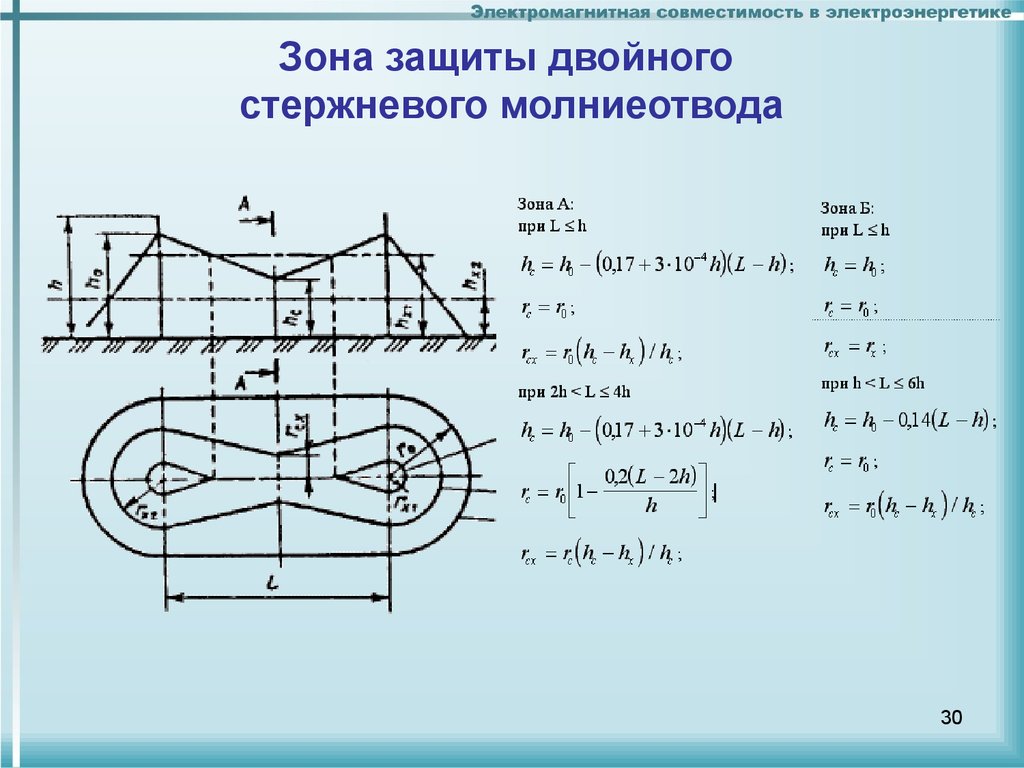

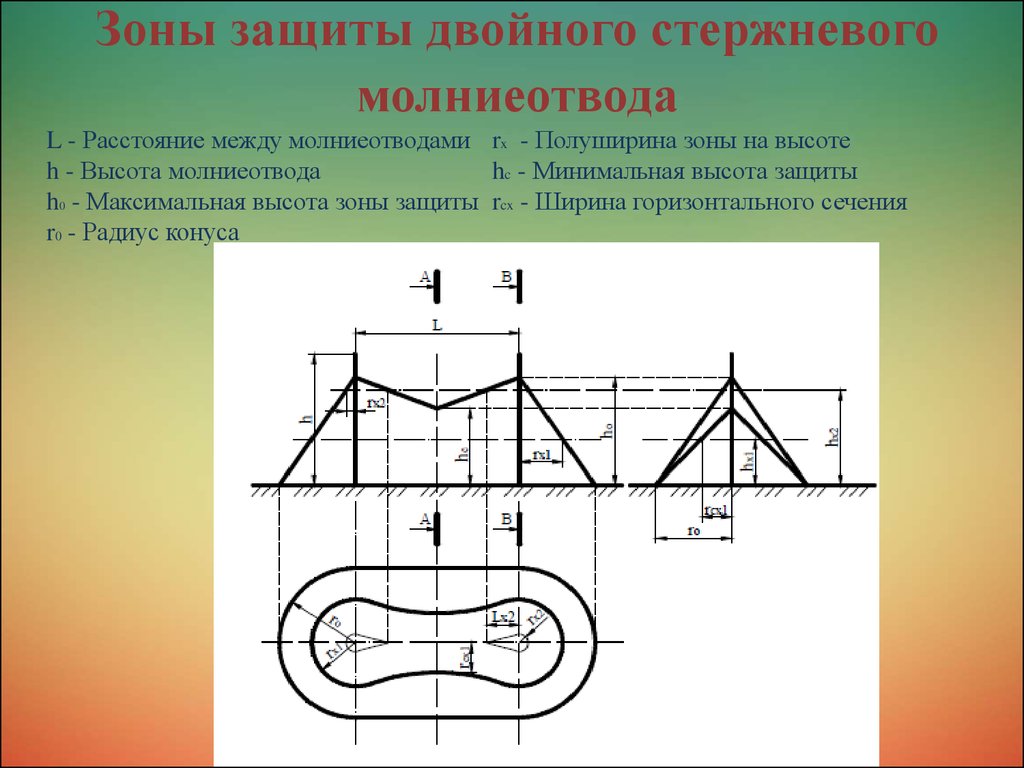

Рис. П3.2. Зона защиты двойного стержневого
молниеотвода:

1 — граница зоны защиты на уровне h_x1;
2 -то же на уровнеh_x2,

3 -то же на уровне земли

Внутренние области зон защиты двойного
стержневого молниеотвода имеют следующие
габаритные размеры.

Зона А:

при Lh

;

;

;

при 2h<L4h

;

;

;

При расстоянии между стержневыми
молниеотводами L > 4hдля
построения зоны А молниеотводы следует
рассматривать как одиночные.

Зона Б:

при Lh

;

;

;

при h<L6h

;

;

;

При расстоянии между стрежневыми
молниеотводами L> 6hдля построения зоны Б молниеотводы
следует рассматривать как одиночные.

При известных значениях h_cи L (приr_cx= 0) высота молниеотвода для зоны Б
определяется по формуле

h = (h_c+ 0,14L) /l,06.

2.2. Зона защиты двух стержневых
молниеотводов разной высоты h₁,
иh₂150 м приведена на рис. ПЗ.З. Габаритные
размеры торцевых областей зон защитыh₀₁,h₀₂,r₀₁,r₀₂,r_x1,r_x2определяются по формулам п. 1.1, как для
зон защиты обоих типов одиночного
стержневого молниеотвода. Габаритные
размеры внутренней области зоны защиты
определяются по формулам:

;

;

;

где значения h_c1иh_c2вычисляются по формулам дляh_cп. 2.1 настоящего приложения.

Для двух молниеотводов разной высоты
построение зоны А двойного стержневого
молниеотвода выполняется при L 4h_min,
а зоны Б — при L6h_min.
При соответствующих больших расстояниях
между молниеотводами они рассматриваются
как одиночные.

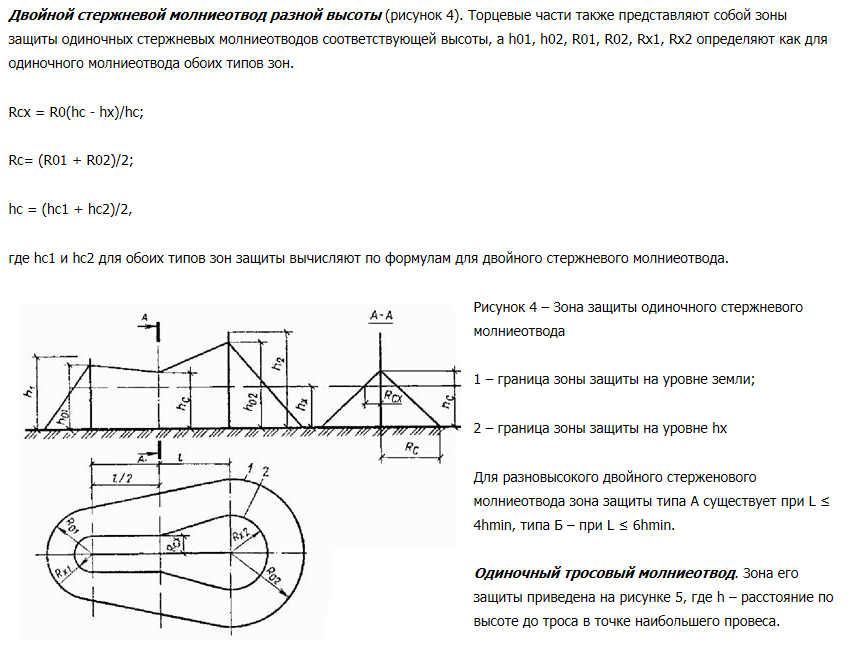

Рис. ПЗ.З Зона зашиты двух стержневых
молниеотводов разной высоты. Обозначения
те же, что и на рис. П3.1

3. Многократный стержневой молниеотвод.

Зона защиты многократного стержневого
молниеотвода (рис. П3.4) определяется как
зона защиты попарно взятых соседних
стержневых молниеотводов высотой h150 м (см. пп. 2.1, 2.2
настоящего приложения).

Рис. П3.4. Зона защиты (в плане) многократного
стержневого молниеотвода. Обозначения
те же, что и на рис. П3.1

Основным условием защищенности одного
или нескольких объектов высотой h_xс надежностью, соответствующей надежности
зоны А и зоны Б, является выполнение
неравенстваr_cx> 0 для всех попарно взятых молниеотводов.
В противном случае построение зон защиты
должно быть выполнено для одиночных
или двойных стержневых молниеотводов
в зависимости от выполнения условий п.
2 настоящего приложения.

4. Одиночный тросовый молниеотвод.

Зона защиты одиночного тросового
молниеотвода высотой h150
м приведена на рис. П3.5, где h — высота
троса в середине пролета. С учетом стрелы
провеса троса сечением 35—50 мм²при известной высоте опорh_оп
и длине пролетаавысота троса
(в метрах) определяется:

h=h_оп— 2 при а < 120 м;

h=h_оп— 3 при 120 < а < 15Ом.

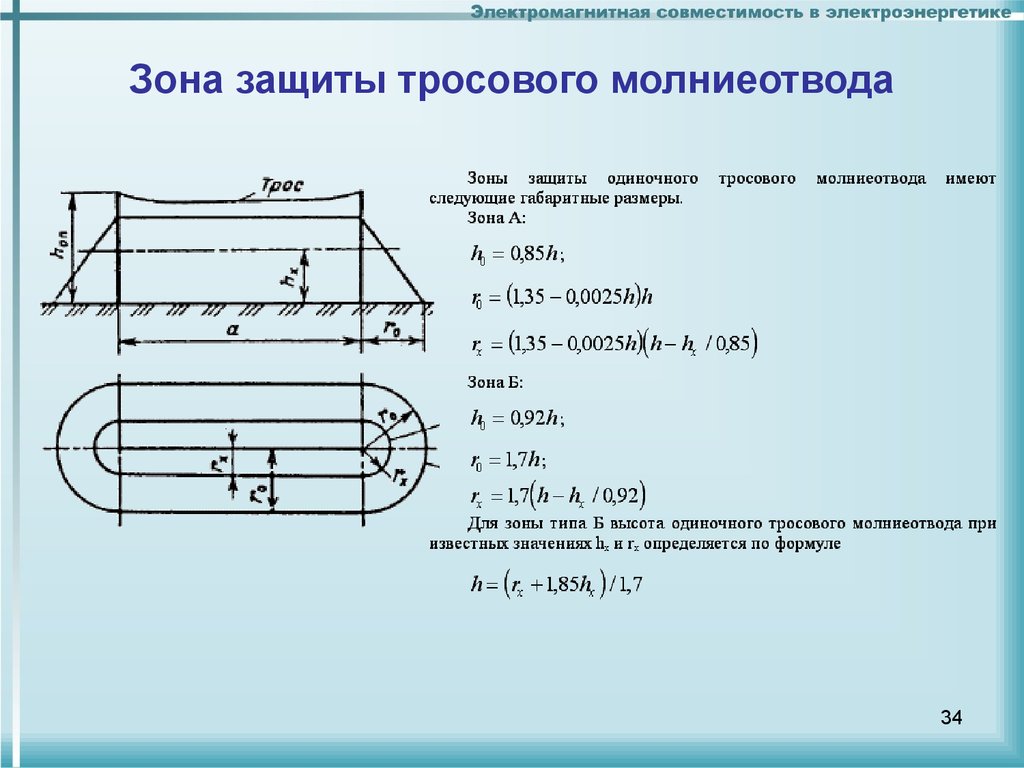

Рис. П3.5. Зона защиты одиночного тросового
молниеотвода. Обозначения те же, что и
на рис. П3.1

Зоны защиты одиночного тросового
молниеотвода имеют следующие габаритные
размеры.

Зона А:

;

Зона Б:

;

;

Для зоны типа Б высота одиночного
тросового молниеотвода при известных
значениях h_xиr_xопределяется по формуле

5. Двойной тросовый молниеотвод.

5.1. Зона защиты двойного тросового
молниеотвода высотой h150
м приведена на рис. П3.6. Размерыr₀,h₀,r_xдля зон защиты А и Б определяются по
соответствующим формулам п. 4 настоящего
приложения. Остальные размеры зон
определяются следующим образом.

Рис. ПЗ.6. Зона защиты двойного тросового
молниеотвода. Обозначения те же, 410 и на
рис. П3.2

Зона А:

при L 
h

;

;

при h < L
2h

;

;

;

при 2h< L 4h

;

;

;

При расстоянии между тросовыми
молниеотводами L> 4hдля построения зоны А молниеотводы
следует рассматривать как одиночные.

Зона Б:

при L h

;

;

при h < L
6h

;

;

;

При расстоянии между тросовыми
молниеотводами L> 6hдля построения зоны Б молниеотводы
следует рассматривать как одиночные.
При известных значенияхh_cи L (приr_cx= 0) высота тросового молниеотвода для
зоны Б определяется по формуле

h = (h_c+ 0,12L)/1,06.

Рис. П3.7. Зона защиты двух тросовых
молниеотводов разной высоты

5.2. Зона защиты двух тросов разной высоты
h₁иh₂приведена на рис. П3.7. Значения r₀₁,
r₀₂, h₀₁,h₀₂,
r_x1,r_x2определяются по формулам п. 4 настоящего
приложения как для одиночного тросового
молниеотвода. Для определения размеровr_cиh_сиспользуются
формулы:

;

где h_c1иh_c2вычисляются по формулам дляh_cП.5.1 настоящего приложения.

Далее по формулам того же п. 4 вычисляются
,,.

ПРИЛОЖЕНИЕ 4

ПОСОБИЕ К «ИНСТРУКЦИИ ПО УСТРОЙСТВУ
МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ»

(РД34.21.122-87)

Настоящее пособие ставит задачей
пояснить и конкретизировать основные
положения РД 3421.122-87, а также ознакомить
специалистов, занятых разработкой и
проектированием молниезащиты различных
объектов, с существующими представлениями
о развитии молнии и ее параметрах,
определяющих опасные воздействия на
человека и материальные ценности.
Приводятся примеры исполнения молниезащиты
зданий и сооружений различных категорий
в соответствии с требованиями РД
34.21.122-87.

Ошибка 404 — Исполнительный комитет Электроэнергетического Совета СНГ.

Главная | Ошибка 404

• Новости
• Главная
  • Основные сведения
  • Основополагающие документы
  • Президент Совета
  • Вице-президент
  • Члены Совета
    • Азербайджанская Республика
    • Республика Армения
    • Республика Беларусь
    • Республика Казахстан
    • Кыргызская Республика
    • Республика Молдова
    • Российская Федерация
    • Республика Таджикистан
    • Туркменистан
    • Республика Узбекистан
    • Украина
  • Заседания Совета
  • Координационный совет
    • Документы Координационного Совета
    • Заседания Координационного Совета
      • 1-е заседание Координационного Совета при Электроэнергетическом Совете СНГ (19.08.2021, г.Москва)
      • 2-е заседание Координационного Совета при Электроэнергетическом Совете СНГ (15.12.2021, г.Москва)
      • 3-е заседание Координационного совета (20 и 30 июня 2022 г., г.Москва)
    • Председатель КС
  • Исполнительный комитет
  • Председатель Исполнительного комитета
  • Рабочие структуры
  • Страницы истории
  • Контактная информация
  • Подписка на новости
• Направления деятельности
  • Правовое обеспечение
    • Принятые документы
      • Нормативные правовые документы, принятые государствами-участниками СНГ в области электроэнергетики
        • ОСНОВОПОЛАГАЮЩИЕ ДОКУМЕНТЫ
        • МЕЖПРАВИТЕЛЬСТВЕННЫЕ СОГЛАШЕНИЯ И РЕШЕНИЯ СГП СНГ В СФЕРЕ ЭЛЕКТРОЭНЕРГЕТИКИ
        • РЕШЕНИЯ ЭКОНОМИЧЕСКОГО СОВЕТА СНГ В СФЕРЕ ЭЛЕКТРОЭНЕРГЕТИКИ
        • КОНЦЕПЦИИ, СТРАТЕГИИ И ДРУГИЕ ДОКУМЕНТЫ, ПРИНЯТЫЕ В РАМКАХ СНГ
      • Нормативные правовые документы Электроэнергетического Совета СНГ, регламентирующие деятельность ЭЭС СНГ и его рабочих органов
        • ЭЭС СНГ
        • РАБОЧИХ ОРГАНОВ ЭЭС СНГ
      • Нормативные правовые документы Электроэнергетического Совета СНГ, регламентирующие параллельную работу энергосистем государств-участников СНГ
        • ОПЕРАТИВНО-ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ПАРАЛЛЕЛЬНОЙ РАБОТЫ
        • ТЕХНИЧЕСКОЕ РЕГУЛИРОВАНИЕ И СТАНДАРТИЗАЦИЯ
        • ВЗАИМОПОМОЩЬ ПРИ ЧРЕЗВЫЧАЙНЫХ И АВАРИЙНЫХ СИТУАЦИЯХ
        • ЭЛЕКТРОЭНЕРГЕТИЧЕСКИЙ НАДЗОР
        • РАБОТА С ПЕРСОНАЛОМ
      • Документы, регламентирующие функционирование единого информационного и метрологического пространства в области электроэнергетики государств-участников СНГ
        • ИНФОРМАЦИОННЫЕ ДОКУМЕНТЫ
        • МЕТРОЛОГИЧЕСКИЕ ДОКУМЕНТЫ
      • Документы в области международного сотрудничества
      • Концепции, Стратегии
и другие документы, принятые в рамках ЭЭС СНГ
      • Формирование ОЭР СНГ
      • Охрана окружающей среды, энергоэффективность
и возобновляемая энергетика
  • Параллельная работа
    • Нормативное обеспечение
    • История вопроса
    • Современное состояние
    • Информационные материалы
    • Комиссия по оперативно-технологической координации совместной работы энергосистем СНГ (КОТК)
  • Межгосударственные линии электропередачи
  • Стратегия взаимодействия в электроэнергетике
  • Общий электроэнергетический рынок
  • Единое метрологическое пространство
  • Нормативно-техническая база
  • Экология,энергоэффективность и ВИЭ
    • Предложения по методологии
  • Единое информационное пространство
  • Международное сотрудничество
    • Сотрудничество с ЕВРЭЛЕКТРИК
      • Международный саммит по электроэнергетике 2015 на Окинаве. Итоговое заявление
      • Конференция ЕВРЭЛЕКТРИК «Переход к энергетике, ориентированной на потребителя»
    • Участие в процессе Энергетической Хартии
    • Сотрудничество с Мировым Энергетическим Советом (МИРЭС)
    • Сотрудничество с Европейской экономической комиссией ООН (ЕЭК ООН)
    • Сотрудничество с Экономической и социальной Комиссией ООН для Азии и Тихого океана (ЭСКАТО)
    • ЕЭК
    • ЕВРЭЛЕКТРИК
      • История сотрудничества
      • Протоколы встречи Президентов ЕВРЭЛЕКТРИК и ЭЭС СНГ
        • 7-я встреча-18.09.2006-Москва
        • 8-я встреча-12.06.2007-Антверпен
        • 9-я встреча-13.11.2007-Рим
        • 10-я встреча-20.03.2009-Москва
        • 11-я встреча-31.10.2012-Брюссель
        • 12-я встреча-20.06.2013-Санкт-Петербург
      • Краткие совместные отчеты ЕВРЭЛЕКТРИК и ЭЭС СНГ
    • ЭСКАТО ООН
    • Европейская экономическая комиссия ООН
    • Европейская энергетическая хартия
    • ЕАБР
    • МИРЭС
    • IRENA
    • REN 21
    • СИГРЭ
    • GEIDCO
    • EGEE&C
    • МГС СНГ
    • МЭС СНГ
    • Министерство энергетики Исламской Республики Иран
  • Сотрудничество с международными и другими организациями
  • Организация работы с персоналом
  • Инвестиционная политика
    • Решение ЭЭС СНГ
    • Инвестиционные проекты
      • Армения
      • Кыргызстан
      • Россия
      • Таджикистан
  • Организационно-правовое обеспечение
• Документы Совета
  • Раздел I
  • Раздел II
  • Раздел III
  • Раздел IV
  • Раздел V
  • Раздел VI
  • Организационно-правовые Исполнительного комитета
    • Годовые отчеты
  • Международные договоры
  • Нормативно-правовые по направлениям
    • Параллельная работа
    • Межгосударственные линии электропередачи
    • Общий электроэнергетический рынок
    • Нормативно-техническая база
    • Единое метрологическое пространство
    • Энергоэффективность, энергосбережение, развитие ВИЭ
    • Единое информационное пространство
    • Вопросы персонала
    • Международное сотрудничество
    • Инвестиционная политика
  • Организационно-правовые
    • Годовые отчеты
• Мероприятия
  • Заседания Совета
    • 01-ое заседание ЭЭС СНГ(г. Минск,25-26.02.1992г.)
    • 02-ое заседание ЭЭС СНГ (г.Москва,17-18.03.1992г.)
    • 03-е заседание ЭЭС СНГ (г.Ташкент,25-27.05.1992г.)
    • 04-ое заседание ЭЭС СНГ(г.Киев,28.03.1993г.)
    • 05-ое заседание ЭЭС СНГ (г.Брест,26.05.1993г.)
    • 06-ое заседание ЭЭС СНГ(г.Москва,23.10.1993г.)
    • 07-ое заседание ЭЭС СНГ(г.Москва,21.04.1994г.)
    • 08-ое заседание ЭЭС СНГ (г.Москва,11.11.1994г.)
    • 09-ое заседание ЭЭС СНГ(г.Пятигорск,31.03.1995г.)
    • 10-ое заседание ЭЭС СНГ (г.Кисловодск,08.09.1995г.)
    • 11-ое эаседание ЭЭС СНГ (Г.Москва,25.12.1995г.)
    • 12-ое заседание ЭЭС СНГ(г.Москва,14.05.1996г.)
    • 13-ое заседание ЭЭС СНГ(г.Сочи.20.08.1996г.)
    • 14-ое заседание ЭЭС СНГ(г.Киев,23.09.1997г.)
    • 15-ое заседание ЭЭС СНГ(г.Москва,05.02.1999г.)
    • 16-ое заседание ЭЭС СНГ(г.Ереван,10.06.1999г.)
    • 17-ое заседание ЭЭС СНГ (г.Москва,14.07.2000г.)
    • 18-ое заседание ЭЭС СНГ(г.Москва,20.12.2000г.)
    • 19-ое заседание ЭЭС СНГ(г. Минск,08.06.2001г.)
    • 20-ое заседание ЭЭС СНГ(г.Киев,12.10.2001г.)
    • 21-ое заседание ЭЭС СНГ (г.Москва, 19.03.2002г.)
    • 22-ое заседание ЭЭС СНГ (г.Алматы, 18.10. 2002г.)
    • 23-е заседание ЭЭС СНГ (г.Чолпон-Ата, 27.06.2003г.)
    • 24-ое заседание ЭЭС СНГ( г.Москва,10.10.2003г.)
    • 25-ое заседание ЭЭС СНГ(г.Душанбе,10.06.2004г.)
      • Фотоархив
    • 26-ое заседание ЭЭС СНГ(г.Баку, 19.10.2004г.)
    • 27-ое заседание ЭЭС СНГ(г.Москва, 26.05.2005г.)
      • Фотоархив
    • 28-ое заседание ЭЭС СНГ(г.Тбилиси,27.10.2005г.)
      • Фотоархив
    • 29-ое заседание ЭЭС СНГ(г.Санкт-Петербург, 19.05.2006г.)
    • 30-ое заседание ЭЭС СНГ(г.Астана,13.10.2006г.)
    • 31-ое заседание ЭЭС СНГ(г.Ереван, 29.05.2007г.)
    • 32-ое заседание ЭЭС СНГ(г.Душанбе, 12.10.2007г.)
      • Фотоархив
    • 33-е заседание ЭЭС СНГ(г.Москва, 23.05.2008г.)
      • Фотоархив
    • 34-ое заседание ЭЭС СНГ(г. Минск,24.10.2008г.)
      • Презентации
      • Фотоархив
    • 35-ое заседание ЭЭС СНГ(г.Баку, 29.05.2009г.)
      • Фотоархив заседания
    • 36-ое заседание ЭЭС СНГ(г.Кишинев,24.10.2009г
    • 37-ое заседание ЭЭС СНГ(г.Углич,28.05.2010г.)
    • 38-ое заседание ЭЭС СНГ(Украина,г.Киев, 15.10.2010г.)
    • 39-ое заседание ЭЭС СНГ(Республика Казахстан, г.Алматы,27.05.2011г.)
      • Фотоархив
    • 40-ое заседание ЭЭС СНГ(Российская Федерация,г.Москва, 21.10.2011г.)
    • 41-ое заседание ЭЭС СНГ(Туркменистан, г. Ашгабат,25.05.2012г.)
    • 42-ое заседание ЭЭС СНГ (Республика Беларусь,г. Минск, 19.10.2012г.)
    • 43-е заседание ЭЭС СНГ (Кыргызская Республика, г. Чолпон-Ата, 24.05.2013г)
    • 44-е заседание ЭЭС СНГ (Российская Федерация , г.Москва, 01.11.2013г.)
    • 45-е заседание ЭЭС СНГ(Азербайджанская Республика, г. Баку, 25.04.2014 г.)
    • 46-е заседание ЭЭС СНГ(Российская Федерация, г.Сочи, 24.10. 2014г.)
    • 47-е заседание ЭЭС СНГ (Республика Армения, г. Ереван, 26.05.2015 г.)
    • 48-ое заседание ЭЭС СНГ(Республика Казахстан, г.Алматы,23.10.2015г.)
    • 49-ое заседание ЭЭС СНГ(г.Душанбе,10.06.2016г.)
    • 50-ое заседание ЭЭС СНГ(г.Уфа,21.10.2016г.)
      • Презентации
    • 51-е заседание ЭЭС СНГ (г.Ташкент,04.11.2017г.)
      • Презентации
    • 52-е заседание ЭЭС СНГ (заочное, 2018 г.)
    • 53-е заседание ЭЭС СНГ (г.Астана, 02.11.2018г.)
    • 54-е заседание ЭЭС СНГ (заочное, 2019 г.)
    • 55-е заседание ЭЭС СНГ (Российская Федерация , г.Москва, 25.10.2019г.)
      • Протокол заседания
      • Презентации
      • Фотоархив
    • 56-е заседание ЭЭС СНГ (заочное, 2020 г.)
    • 57-е заседание ЭЭС СНГ (заочное, 2020 г.)
    • 58-ое заседание ЭЭС СНГ (г. Москва, 30.06.2021г.)
    • 59-ое заседание ЭЭС СНГ (г. Москва, 28.12.2021г.)
    • 60-е заседание ЭЭС СНГ (г. Нур-Султан, 14.07.2022г.)
      • Презентации
  • Международные соревнования
    • Соревнования 2014
      • Международные соревнования бригад по ремонту и обслуживанию распределительных сетей 0,4-10 кВ
        • Полигон учебного комплекса ОАО «Ленэнерго»
        • Положения о соревнованиях
        • Программа соревнований
        • Фотоальбом соревнований
      • Международные соревнования оперативного персонала блочных ТЭС
    • Соревнования 2015
      • Международные соревнования бригад по ремонту и обслуживанию ВЛ 110 кВ
        • Этапы соревнований
        • Положения о соревнованиях
      • Международные соревнования оперативного персонала ТЭС с поперечными связями
    • Соревнования 2016
      • Международные соревнования бригад по ремонту и обслуживанию оборудования подстанций 110 кВ и выше
        • Положение о соревнованиях
        • Положения о проведении этапов соревнований
        • Положение о Мандатной комиссии
        • Полигон
        • Программа проведения соревнований
        • Положения о Международных соревнованиях
      • Международные соревнования оперативного персонала блочных ТЭС
    • Соревнования 2017
      • Международные соревнования бригад по ремонту и обслуживанию распределительных сетей 0,4-10 кВ
        • Основные документы соревнований
    • Соревнования 2018
      • Международные соревнования персонала по ремонту и обслуживанию ВЛ 110 кВ и выше
        • Основные документы соревнований
    • Соревнования 2019
      • Международные соревнования бригад по ремонту и обслуживанию распределительных сетей 10/0,4 кВ
        • Основные документы соревнований
        • Полигон
  • Конференции, Круглые столы
    • «Финансирование проектов по энергосбережению и ВИЭ. Практика реализации энергосервисных контрактов в России и странах СНГ» 2014 год
      • Материалы конференции
      • Фотоархив
    • «Финансирование проектов по энергосбережению и ВИЭ. Практика реализации энергосервисных контрактов в России и странах СНГ» 2015 год
      • Материалы конференции
    • «Круглый стол» на тему «Энергоэффективность и энергосберегающие технологии в электроэнергетике государств-участников СНГ» в рамках ENES-2015
      • Программа Круглого стола
      • Решение Круглого стола
      • Презентации
      • Фотоархив
    • «Круглый стол» на тему «Энергоэффективность и ВИЭ. Современные технологии и европейский опыт для энергетики стран СНГ» в рамках ENES-2016
      • Фотоархив
    • Международная научно-практическая конференция по теме: «Технологии, проблемы, опыт создания и внедрения систем психофизиологического обеспечения профессиональной деятельности персонала электроэнергетической отрасли государств — участников СНГ» 2016 год
      • Презентации докладов
      • Фотоархив
    • «Финансирование проектов по энергосбережению и ВИЭ в России и странах СНГ 2017 год
      • Материалы конференции
    • Международная научно-практическая конференция по теме: «Человеческий фактор энергетики XXI века: качество, надежность, здоровье» 07. 04.2017 Москва
    • 5-ая Междун. научно-практическая конференция на тему: «Технологии, проблемы, опыт создания и внедрения систем психофизиологического обеспечения профессиональной деятельности персонала электроэнергетической отрасли государств — участников СНГ» 05-06.04.201
    • Международная научно-практическая конференция на тему: «Менеджмент антропогенных рисков в электроэнергетике» 11-12.10.2018 Москва
    • Круглый стол на тему: «Инновации в электроэнергетике стран СНГ и ЕАЭС, текущее состояние и перспективы» 14.12.2018 Москва
      • Фото
    • Шестая международная научно-практическая конференция «Технологии, проблемы, опыт создания и внедрения систем психофизиологического обеспечения профессиональной деятельности персонала электроэнергетической отрасли государств — участников СНГ» (09.04.2019,
      • Фотоархив конференции
    • Международный круглый стол «Создание общих энергетических рынков и роль ВИЭ в повышении энергетической безопасности» (24. 10.2019 г.Москва)
      • Сообщения и презентации
    • Научно-практическая конференция «Повышение энергетической безопасности, энергоэффективности и увеличение доли использования ВИЭ в государствах – членах ЕАЭС и СНГ»
  • Семинары
    • «Особенности конструктивного исполнения современных подстанций, образцов оборудования (с демонстрацией действующих образцов оборудования), методы обеспечения надежности и актуальная организация охраны труда»26.04.2018 Москва
      • Фотоархив
    • Международный Семинар «Информационные издания по экологии, энергоэффективности, ВИЭ и климату, посвященные 30-летию Содружества Независимых Государств» (06.04.2021 г., г.Москва)
      • Презентации
  • Конкурсы
    • Конкурс на лучшее печатное издание
      • 2012 год
      • 2016 год
        • Фотоархив
      • 2018 год
        • Фотоархив
      • 2019 год
        • Фотоархив
      • 2020 год
        • Фотоархив
• Информационные издания
  • Сборники
    • Электроэнергетика Содружества Независимых Государств. Ежегодный сборник
    • Технико-экономические показатели работы электроэнергетики Европейских стран и государств-участников СНГ. Информационный бюллетень
    • Основные показатели работы энергосистем. Ежеквартальные Информационные бюллетени
    • Тарифы на электроэнергию и цены на топливо в государствах – участниках СНГ. Ежегодные обзоры
    • Обзоры аварийности и травматизма в энергосистемах стран СНГ. Информационные бюллетени за полугодие
    • Характерные технологические нарушения по итогам прохождения ОЗП в государствах-участниках СНГ. Информационный бюллетень
    • Экономика электроэнергетики. Информационный бюллетень
    • Технологии электроэнергетики. Информационный бюллетень
      • Техническое перевооружение электрических станций и сетей
    • Сводные отчеты о мониторинге «Дорожной карты по ключевым экологическим вопросам объединения электроэнергетических рынков ЕС и СНГ» (в части СНГ)
    • Краткий совместный отчет ЕВРЭЛЕКТРИК и Электроэнергетического Совета СНГ о мониторинге «Дорожной карты по ключевым экологическим вопросам объединения электроэнергетических рынков ЕС и СНГ» (в части СНГ)
    • Сборники правовых нормативных документов
    • Юбилейное издание 2020
  • Тематические сборники
    • Сборник нормативных правовых и технических документов в области энергетического надзора государств — участников СНГ
      • Республика Армения
      • Республика Беларусь
      • Республика Казахстан
      • Республика Молдова
      • Российская Федерация
      • Республика Таджикистан
    • Сборник нормативных правовых и технических документов в области энергоэффективности и возобновляемой энергетики государств — участников СНГ
      • Азербайджанская Республика
      • Республика Армения
      • Республика Беларусь
      • Республика Казахстан
      • Кыргызская Республика
      • Республика Молдова
      • Российская Федерация
      • Республика Таджикистан
    • Сборник нормативных правовых и технических документов в области охраны труда государств — участников СНГ
      • Республика Беларусь
    • Сборник нормативных правовых и технических документов в области охраны окружающей среды государств — участников СНГ
      • Азербайджанская Республика
      • Республика Армения
      • Республика Казахстан
      • Республика Молдова
      • Республика Таджикистан
      • Туркменистан
    • Нормативно-технические документы государств — участников СНГ в области надежности работы оборудования, охраны труда и проведения аварийно-восстановительных работ
      • Азербайджанская Республика
      • Республика Армения
      • Республика Беларусь
        • Основные документы
      • Республика Казахстан
      • Кыргызская Республика
        • ОАО «Национальная электрическая сеть Кыргызстана»
      • Республика Молдова
      • Российская Федерация
      • Республика Таджикистан
    • Нормативно-технические документы государств — участников СНГ в области работы с персоналом
      • Республика Беларусь
        • ГПО «Белэнерго»
      • Республика Казахстан
        • АО «KEGOC»
      • Кыргызская Республика
        • ОАО «НЭС Кыргызстана»
        • ОАО «Электрические станции»
      • Российская Федерация
      • Республика Таджикистан
        • ОАХК «Барки Точик»
      • Республика Узбекистан
        • Министерство энергетики
    • Сборник нормативных, правовых, технических документов и информационных материалов в области проведения аварийно-восстановительных работ на объектах электроэнергетики государств-участников СНГ
    • Страницы истории
  • Словарь терминов
  • Публикации
• Контакты
• Правовая база
  • СНГ
  • Национальное законодательство
    • Азербайджан
      • Архив
    • Армения
      • Архив
    • Беларусь
      • Архив
    • Казахстан
      • Архив
    • Кыргызстан
      • Архив
    • Россия
      • Архив
    • Таджикистан
      • Архив
    • Туркменистан
      • Архив
    • Узбекистан
      • Архив
    • Украина
      • Архив
  • ЕАЭС
  • Европейский Союз
• Поиск
• Календарь событий

Календарь событий

Ближайшие события

Как узнать, нужен ли вашему дому громоотвод

Как узнать, нужен ли вашему дому громоотвод в зданиях часто есть громоотводы чтобы защитить их от повреждения молнией и потенциальных пожаров, но громоотвод также может быть хорошим дополнением к вашему собственному дому

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Нет ничего лучше освежающей грозы в конце долгого жаркого летнего дня. И если вы хотите добавить этот дополнительный фактор ползучести в свой любимый фильм ужасов, вы не ошибетесь с одним или двумя ударами молнии. Но молния быстро теряет свое очарование, если ударит в ваш дом.

Вот почему очень высокие здания, от высотных жилых комплексов до коммерческих небоскребов, часто имеют громоотводы для защиты от повреждений молнией и предотвращения потенциальных пожаров, вызванных молнией. Но нужен ли вам громоотвод для защиты вашего дома?

Как работают громоотводы

Tonsound — stock.adobe.com

Вы можете подумать, что только очень высокие здания уязвимы для поражения молнией, и во многих случаях вы будете правы. Чем выше здание, тем выше риск удара молнии.

Но не только высота здания делает его уязвимым; его материалы также могут увеличить риск. Уязвимы не только деревянные конструкции, но и самые прочные строительные материалы, включая бетон, кирпичную кладку и сталь. Молния может легко повредить и даже разрушить строительные материалы, а сильные электрические токи могут вызвать пожар внутри или даже боковые вспышки.

Боковые вспышки, например, представляют собой небольшие взрывы сжатого, перегретого воздуха, которые происходят внутри укромных уголков материалов конструкции. Эти крошечные взрывы происходят из-за огромных электрических токов, которые производит каждый разряд молнии. Боковые вспышки могут вызвать возгорание или выстрелить осколками на высокой скорости, что приведет к травмам и другим повреждениям.

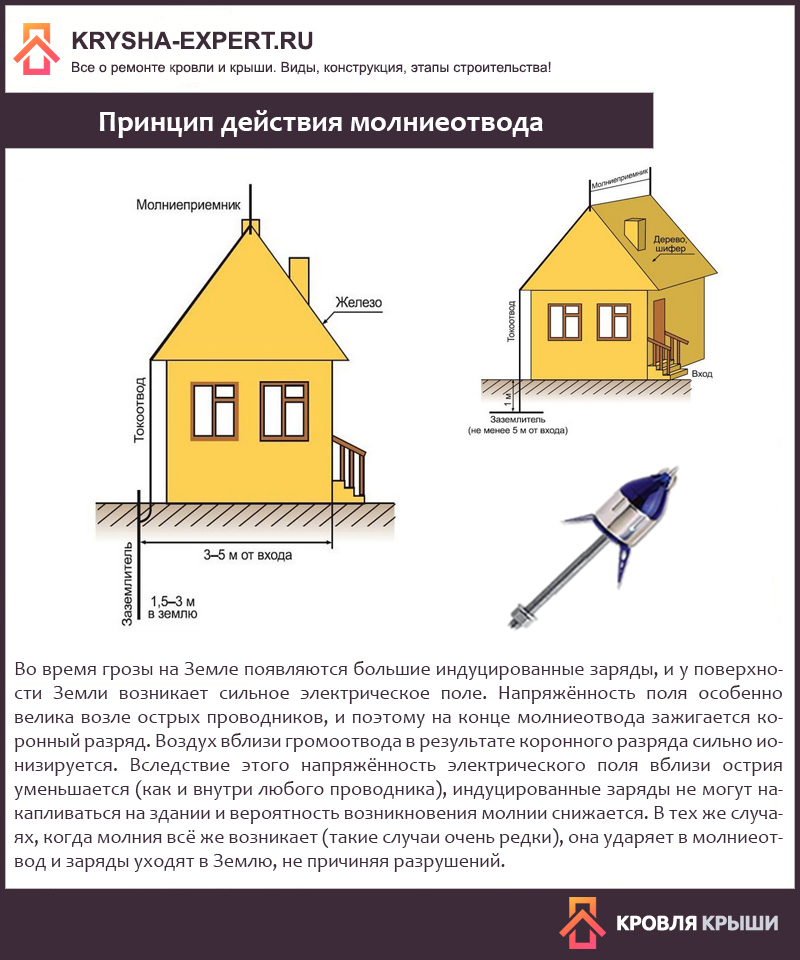

Молниеотводы работают, притягивая молнию, отводя ее от других более уязвимых и опасных поверхностей и безопасно проводя ток вниз по стене здания и в землю. Молниеотводы, установленные в самой высокой точке конструкции, электрически связаны с землей через проводники и электроды, которые позволяют электричеству проходить через здание или вокруг него и безопасно рассеиваться.

Громоотводы, чаще всего напоминающие декоративные наконечники, бывают разных форм, в зависимости как от стиля дизайна здания, так и от конкретного риска удара молнии в здании. Молниеотводы могут быть сплошными стержнями, полыми стержнями, плоскими полосами или даже иметь форму щетины.

Хотя медь и медные сплавы являются наиболее распространенными материалами, используемыми в конструкции молниеотводов, можно использовать несколько различных проводящих металлов. Алюминий, например, также широко используется в молниеотводах.

Нужен ли вашему дому громоотвод?

В большинстве жилых домов нет громоотводов просто из-за редкого возникновения ударов молнии в небольшие конструкции. Но если вы живете в районе, где часты грозы, или если вы просто хотите немного дополнительной защиты и душевного спокойствия, то может быть хорошей идеей нанять профессионала для его установки.

Система молниезащиты жилого дома состоит из тех же материалов и монтируется так же, как и в большом здании. Тем не менее, в большом здании может быть несколько стержней и несколько проводников, идущих к земле.

В общем, такую ​​задачу лучше оставить профессионалам, так как она включает в себя установку системы заземления. Стоимость установки системы молниезащиты зависит от нескольких факторов, в том числе:

• Тип и количество необходимых стержней

• Размер вашего дома

• Высота и уклон вашей крыши

9 0059

Каждый определяет, насколько простыми (или сложными) будут установка и заземление.

Однако в большинстве случаев вы можете рассчитывать на оплату от $400 в нижней части до более чем $2000 в верхней части, при этом $1500 является средним показателем по стране. В эту сумму входят материалы и работа. Однако во многих городах вам, вероятно, также потребуется разрешение для вашей системы, чтобы убедиться, что она соответствует местным правилам безопасности. В этом случае вы можете рассчитывать на добавление от 50 до 500 долларов США к стоимости вашего проекта.

Другие варианты

Если вы не уверены в том, стоит ли прыгать, есть вещи, которые вы можете сделать, чтобы защитить свой дом от ударов молнии, помимо установки молниеотводов или полной системы молниезащиты. Например, вы можете установить устройства защиты от перенапряжений для всего дома, чтобы защитить не только ваши приборы и электронику, но и электрическую систему вашего дома. Эти протекторы значительно снижают риск возникновения пожаров, связанных с молнией.

Вывод на вынос

Установка системы молниезащиты в вашем доме не совсем дешевая или простая задача. Но если вы живете в районе, подверженном ударам, или просто ищете дополнительный уровень защиты для своего дома и семьи, то установка громоотвода (или нескольких) может быть именно тем, что вы ищете.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Как безопасно подключить выключатель света

  Автор Deane Biermeier • 31 мая 2023 г.

• 8 электрических опасностей, о которых должен знать каждый домовладелец

  By Dawn M. Smith • 22 ноября 2021 г.

• Как установить Ce iling Speakers Safely

  Лиз Алтон • Сентябрь 9, 2015

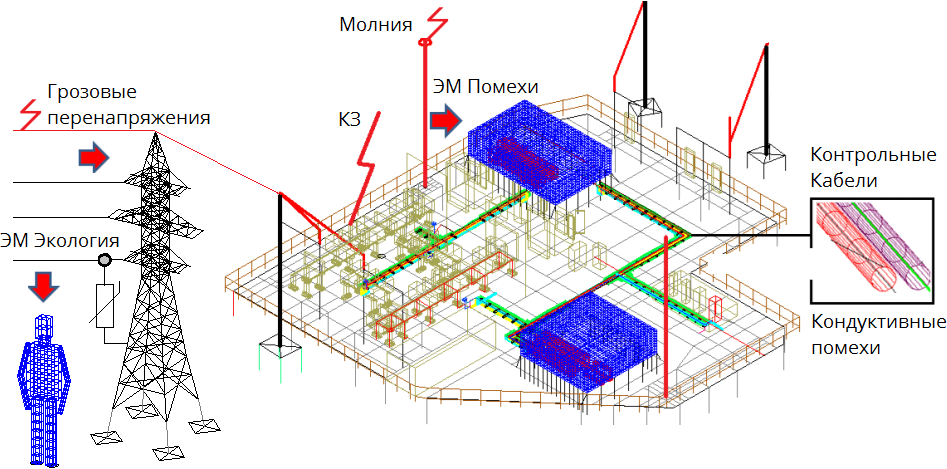

Проектирование внешней системы молниезащиты

Общая информация и соответствующие стандарты

I. Внешняя система молниезащиты

Действующая 9Система молниезащиты 0109 в основном состоит из двух форм (т. е. внутренней и внешней) систем защиты, в зависимости от их функциональности.

Эти системы очень важны для защиты зданий от повреждений, вызванных прямым воздействием молнии, опасностей пожара и т. д., а также вторичных воздействий, которые включают в себя повреждение, часто непоправимое, электронных систем. Внешние системы молниезащиты включают в себя различные методологии проектирования для защиты конструкций или зданий. А также открытые местности и людей от прямых ударов молнии. Целью системы молниезащиты является обеспечение безопасности здания и находящихся в нем людей в случае прямого удара молнии, обеспечение безопасного пути к земле для обеспечения эффективного рассеяния токов молнии.

Рисунок 1. Ключевые элементы внешних систем молниезащиты

 Хорошо спроектированная система состоит из нескольких элементов, которые используются для обеспечения эффективной защиты конструкции. На рис. 1 показано представление, в котором сгруппированы ключевые элементы внешних систем молниезащиты.

Как показано на этом рисунке, внешняя система молниезащиты представляет собой внешнюю часть системы, предназначенную для перехвата, безопасного проведения и обеспечения прохождения тока молнии на землю. Он образует систему перехвата, предназначенную для предпочтительной точки удара молнии. На этом рисунке многоточечный молниеприемник соединен с вертикальным стержнем для достижения желаемой высоты защиты; они сочетаются с основаниями воздухораспределителей или боковыми кронштейнами для стержней. Могут использоваться другие мачты молниеприемника, например отдельно стоящие воздухораспределители или наша новаторская легкая мачта. Мачты часто соединяют вместе с помощью кабелей и/или лент, которые также можно использовать для формирования сетки проводников на конструкции. Система молниезащиты также требует использования арматуры для фиксации и крепления проводников к конструкции.

Хорошо расположенные токоотводы используются для обеспечения безопасного прохождения токов молнии на землю. В некоторых приложениях счетчики ударов молнии устанавливаются на токоотводе для регистрации прямых событий молнии, проходящих через систему молниезащиты. В большинстве случаев эти элементы имеют длительный срок службы и не требуют батареи или какого-либо внешнего источника питания.

Все упомянутые продукты можно найти на нашем веб-сайте в соответствующих категориях (молниеприемники, проводники и арматура).

Рассеивание тока в землю обеспечивается хорошо спроектированной заземляющей установкой. Он состоит из широкого спектра устройств, таких как заземляющие стержни, маты в сочетании с заземляющими проводами и заземляющими зажимами, механические соединения могут быть заменены экзотермической сваркой, которая обеспечивает постоянный, устойчивый к коррозии, безопасный, простой и быстрый способ соединения меди с медью. и медно-стальные проводники в сети заземления. Полное руководство по этому вопросу можно найти в .процесс экзотермической сварки KingsWeld .

Следует отметить, что сопротивление заземления должно быть как можно меньше для лучшего рассеивания тока в почве. В некоторых районах с высоким удельным сопротивлением грунта трудно получить низкое сопротивление заземления, и инженеры эффективно увеличивают диаметр системы заземления, обрабатывая грунт, окружающий систему, с использованием материалов с низким удельным сопротивлением, чтобы узнать больше о достижении этого, убедитесь, чтобы взглянуть на статью, которую мы опубликовали, объясняющую уменьшение сопротивления заземления . Наконец, смотровые ямы используются для облегчения проверки систем заземления. Для земляного котлована используются разные типы и материалы в зависимости от его местоположения и природной зоны.

Полная защитная установка с эффективным покрытием кабеля и соответствующим заземляющим устройством способна защитить здание от грозовых разрядов. Поэтому токопроводящие кабели и заземляющие шины представляют собой важнейшие компоненты этих систем защиты, а молниеприемники помогают повысить эффективность и функциональность систем молниезащиты без повреждения какой-либо части конструкций.


В области молниезащиты предлагаются различные руководства и стандарты для реализации эффективной системы защиты людей и материальных ценностей, обеспечивающие проектировщиков необходимыми нормами и правилами. Будь то классические молниеотводы, сетчатые каркасные системы или современные системы, выделяются следующие стандарты:

BS EN 62305	Защита от молнии
NF C 17-102	Protection contre la foudre – Системы защиты contre la foudre à dispositif d’amorçage
UNE 21186	Protección contra el rayo – Pararrayos con dispositivo de cebado 901 47
NP 4426	Proteção contra descargas atmosféricas – Sistemas com dispositivo de ionização não radioativo
NFPA780	Стандартная или установка системы молниезащиты

В дополнение к вышеперечисленным стандартам в каждой стране могут применяться специальные правила, которые необходимо учитывать для местных условий и правил.

В связи с этим Kingsmill, как ведущий производитель и поставщик материалов и оборудования для заземления, молниезащиты, предлагает широкий ассортимент материалов, подходящих для различных применений, поскольку каждая система уникальна как с точки зрения выбора материала, так и дизайн. Kingsmill дополнительно предлагает проводники с оболочкой из ПВХ пяти стандартных цветов, которые гармонируют с эстетическим видом здания.

Это также некоторые стандарты, предлагаемые в основном для установки, и другие стандарты для испытаний и измерений в области систем молниезащиты, такие как IEEE 81, который предоставляет руководство по измерению удельного сопротивления грунта , импеданса заземления и заземления. поверхностные потенциалы систем заземления.

Материал, используемый в каждом элементе, следует выбирать в соответствии с его конкретным применением. Например, есть материалы для использования над землей и другие для подземных применений.

Существуют также стандарты, разработанные главным образом для испытаний и проверки компонентов системы защиты, гарантирующие использование только качественных продуктов, отвечающих строгим требованиям. Другие положения и правила также предлагаются для целей управления проектом. Среди многих других связанных стандартов, касающихся молниезащиты и ссылающихся на них, мы можем указать следующие родственные стандарты:

• BS EN 62561 — Компоненты системы молниезащиты (LPSC)
• BS EN 61643 – Устройства защиты от перенапряжения низкого напряжения
• BS 7671 Требования к электрическим установкам
• Стандарт UL 96A по требованиям к установке систем молниезащиты
• BS 7430 Свод правил по защитному заземлению электрических установок
• UL 467 Заземление и связующее оборудование

Часто специальные приложения учитываются отдельно:

• Системы молниезащиты железнодорожных транспортных средств,
• Защита судов от молний и переходных процессов
• Защита самолетов и морских установок
• Защита силовых и телекоммуникационных линий, расположенных вне сооружения, включая трубопроводы.

По всем этим причинам Kingsmill Industries является предпочтительным брендом , предназначенным для удовлетворения потребностей своих клиентов.

II. Проектирование внешних систем молниезащиты

Системы молниезащиты используются в тысячах зданий, жилых домов, заводов, башен и даже на стартовой площадке космического корабля «Шаттл».

Как узнать, нужна ли нам внешняя система молниезащиты?

Общеизвестно, что для снижения потерь от грозовых разрядов необходимы меры защиты, и в первую очередь следует проконсультироваться со специалистами в этой области. Первым шагом является проведение оценки рисков, которая помогает определить требуемую степень защиты и связанные с ними факторы риска. На рис. 2 показано упрощенное представление общих шагов для принятия решения о необходимости защиты.

Рис. 2. Упрощенная процедура проверки потребности в СМЗ (система молниезащиты) для данной установки

Перед проектированием любой новой системы молниезащиты следует руководствоваться ими при принятии решения о необходимости каких-либо мер защиты. Например, процесс на Рисунке 2 представляет собой пример того, как облегчить процедуру оценки риска, и подробный процесс, которому необходимо следовать.

Первый шаг состоит из сбора связанных данных и информации, относящейся к защищаемому сооружению. Такие параметры, как размеры (т. е. высота, длина и ширина) и характеристики конструкции (т. е. окна, балкон, материалы и т. д.), подключенные линии электропередачи, характеристики окружающей среды (конструкция и линии) а также плотность земных вспышек молнии в районе расположения сооружения и линий.

Следующий шаг состоит в манипулировании этими входными параметрами с помощью сложных уравнений для определения риска, а также класса системы молниезащиты. Следует отметить, что риски, которые необходимо учитывать, включают различные аспекты. В том числе, риск потери человеческой жизни и необратимых травм, которые являются важными соображениями. Другие факторы риска, которые могут быть приняты во внимание:

•       Риск потери обслуживания населения;
•       Риск утраты культурного наследия;

Каждый риск представляет собой сумму компонентов риска, которые можно сгруппировать по источнику ущерба и типу ущерба. Вычисленный риск представляет собой относительную величину вероятного среднегодового убытка. Если рассчитанный риск меньше или равен допустимому значению, определенному стандартами, никаких мер защиты не требуется. В противном случае должны быть приняты защитные меры для обеспечения безопасности людей и предотвращения сбоев в предоставлении услуг.

При указании рассматриваемой конструкции подразумевается сама конструкция, установки в конструкции, содержимое конструкции, люди внутри или вблизи этой конструкции, а также окружающая среда, затронутая повреждением конструкции.


Помимо необходимости в системах молниезащиты, в большинстве случаев полезно выяснить экономические выгоды от установки мер защиты . Таким образом, оценка экономической эффективности защиты также рассматривается путем сравнения затрат на полную потерю с применением мер защиты и без них.

III. Британский стандарт – BS EN 62305

Удары молнии представляют собой опасные события, способные нанести катастрофический ущерб. Следовательно, при проектировании конструкции всегда следует проводить анализ этого риска, чтобы оценить необходимость принятия подходящих защитных мер. Чтобы обеспечить эффективную защиту конструкции от молнии, система защиты должна быть спроектирована в соответствии с соответствующими стандартами. Важность защиты человеческой жизни вместе с достижениями в области электротехники повысили восприимчивость систем к повреждениям и увеличили масштабы косвенных потерь.

«Решение о предоставлении молниезащиты может быть принято независимо от результатов оценки риска, когда желательно, чтобы не было предотвратимого риска. В других случаях принимаются дополнительные меры для обеспечения дополнительной защиты и/или предотвращения эха».


Стоит отметить, что процесс создания и выпуска любого стандарта МЭК в любой области является международным усилием. Действительно, принятие стандартов МЭК обычно является добровольным для стран. Эти стандарты являются результатом многолетней работы и опыта. Они вносят свой вклад во многие страны мира. В области систем молниезащиты IEC 62305 представляет собой документ высшего уровня в мире, который рассматривает и группирует информацию для эффективной защиты от молний. Стандарт BS EN 62305 представляет собой руководство по проектированию, состоящее из четырех документов, описывающих правила и нормы, необходимые для разработки эффективной защиты от грозовых разрядов. На рисунке 3 показано распределение этих документов по их назначению.

Рисунок 3. Стандарт BS EN 62305 серии

Первая часть стандарта (BS EN 62305-1: Общие принципы) дает общее введение ко всему стандарту и обобщает свойства молнии и факторы, используемые для имитации воздействия молнии. удары молнии, включая типовые процедуры защиты от молнии.

Второй документ этой серии состоит из стандарта BS EN 62305, предназначенного для управления рисками. Эта часть стандарта позволяет описать процедуру, позволяющую проводить аналитическую количественную оценку риска удара молнии. Этот риск можно взвесить по отношению к величине допустимого риска, чтобы решить, целесообразно ли принимать подходящие защитные меры. Эта часть стандарта обеспечивает полную основу для оценки риска на основе вышеупомянутых видов убытков. В целом, вторая часть стандарта является необходимым шагом на пути к правильной реализации третьей и четвертой частей стандарта.

Следует отметить, что конструкция СМЗ в этом стандарте также связана с источниками повреждений, типами повреждений и потерь. Часть 3 стандарта, озаглавленная: «IEC 62305-3: Физическое повреждение конструкций и опасность для жизни», посвящена защите людей и конструкций от физических повреждений и травм из-за прикосновения и шагового напряжения, вызванного прямыми ударами молнии. В частности, этот документ содержит рекомендации по правильному проектированию, установке, проверке и обслуживанию .внешние и внутренние системы молниезащиты . Стандарт также устанавливает требования к выполнению защитных мероприятий от повреждений, вызванных контактными и шаговыми напряжениями.

Четвертой и последней частью стандарта является BS EN 62305-4: Электрические и электронные системы внутри конструкций. В этой части содержится информация о проектировании, монтаже, осмотре, техническом обслуживании и проверке системы защитных мер для электрических и электронных систем в сооружениях, снижающих риск повреждения из-за электромагнитных импульсов, связанных с грозовыми разрядами.

IV. Дополнительные правила системы молниезащиты

Ясно, что система молниезащиты должна быть установлена ​​таким образом, чтобы не было эффектов таяния или разбрызгивания, за исключением точки удара. Для любой конкретной конструкции расположение молниеприемника может быть основано на различных методах, таких как метод катящейся сферы, метод защитного угла и метод сетки. Нетрадиционные защитные системы, такие как ранняя эмиссия стримеров и другие системы, основанные на рассеянии заряда, также используются в некоторых регионах мира.

Следует отметить, что защита может отличаться от одной конструкции к другой в зависимости от нескольких факторов, таких как конструкции, содержащие твердые взрывчатые вещества или опасные зоны, нефтехимические, атомные заводы и т. д. В некоторых случаях защита от молнии достигается путем установки изолированная система молниезащиты, в которой сеть защитных проводников и мачт изолирована от защищаемого сооружения (например, в случае сооружений, содержащих взрывчатые вещества).

Изолированная внешняя молниезащита также может быть рассмотрена, если восприимчивость содержимого требует уменьшения излучаемого электромагнитного поля, связанного с импульсом тока молнии в токоотводе.


В области молниезащиты можно найти несколько правил и предложений, таких как:

• Физико-химическая характеристика почвы является фундаментальным шагом для проектирования эффективных систем заземления, поскольку она включена в процесс выбора материала.
• Электропроводящие части конструкции могут использоваться в системе молниезащиты для минимизации затрат и усилий.
• Необходимо предотвращать случайное ослабление соединений во взрывоопасных зонах, а для раннего обнаружения возникающих неисправностей требуется постоянный контроль (проверки персоналом или с использованием электронных устройств).
