Какие бывают резьбы

В технике резьбой называются выступы и впадины расположенные поочерёдно на поверхности тела вращения по винтовой линии. На все применяемые резьбы общего назначения, равно как и их определения, разработаны стандарты.

В такой отрасли промышленности, как машиностроение, чаще всего используется метрическая резьба, имеющая довольно крупный шаг. Она отличается прочностью соединений, реализуемых с ее помощью, износостойкостью и малой чувствительностью к ошибкам изготовления. В большинстве случаев на крепежных резьбовых деталях нарезается однозаходная правая резьба, а резьба левая используется редко.

• Дюймовая резьба
• Трубная цилиндрическая резьба
• Резьба трубная коническая
• Трапецеидальная резьба
• Упорная резьба
• Прямоугольная резьба

• Обозначение метрической резьбы на чертежах
• Обозначение метрической резьбы
• Метрическая резьба
• Резьба метрическая
• Шаг метрической резьбы
• Метрическая резьба таблица
• Резьба метрическая ГОСТ
• Диаметры метрических резьб
• Контроль метрической резьбы
• Стандарты метрических резьб
• Резьбы метрические стандартные
• Размеры под метрическую резьбу
• Внутренняя метрическая резьба
• Таблица метрических резьб
• Отверстия под нарезание метрической резьбы
• Таблица размеров метрических резьб
• Нарезка метрической резьбы
• Нарезание метрической резьбы
• Виды метрической резьбы
• Основные размеры метрической резьбы
• Контроль метрической резьбы

Метрическая резьба

Этот тип крепежной резьбы в нашей стране является основным. Её профиль является треугольным, угол которого составляет 60°. Согласно действующим в России стандартам размеры всех ее элементов указываются в миллиметрах.

Если предполагается, что соединение будет подвергаться серьезным ударным нагрузкам, выбирается крупный шаг резьбы. В тех случаях, когда стенки деталей имеют небольшую толщину или же требуется обеспечить высокую герметичность соединения, то используется резьба с шагом меньшего значения. Помимо этого она используется в установочных и регулировочных гайках и винтах. Меткая резьба обеспечивает точную регулировку и практически повсеместно используется в различных измерительных инструментах (например, а микрометрах).
Новые машины и механизмы разрабатываются с применением только метрической резьбы.

Дюймовая резьба

Тот тип резьбы характеризуется треугольным профилем, однако он, в отличие от резьбы метрической, имеет угол не 60°, а 55°. Кроме того, для задания номинальных размеров используется такая единица измерения, как дюйм, который равен 25,4 миллиметрам, а шаг указывается количеством витков, которое приходится на 1 дюйм длины.

В России детали дюймовой резьбой применяются только для ремонта машин и оборудования иностранного производства. Использование в новых отечественных конструкциях дюймовой крепежной резьбы не допускается действующими стандартами.

Трубная цилиндрическая резьба

Индивидуальной особенностью этой разновидности резьбы является то, что ее профиль, так же, как и профиль метрической резьбы, представляет собой равнобедренный треугольник, однако угол при вершине составляет не 60°, а 55°.

Трубная резьба используется для того, чтобы соединять между собой трубы, а также различные детали с тонкими стенками, имеющие цилиндрическую форму.

Трубная коническая резьба

Профиль этого типа резьбы такой же, как и у резьбы дюймовой. Для диаметров от 6 дюймов до 16 дюймов она стандартизована. Основная сфера ее применения – создание резьбовых соединений воздушных, водяных, масляных и топливных трубопроводов станочного и другого оборудования.

Трапецеидальная резьба

Эта резьба характеризуется профилем в виде равнобокой трапеции, с геометрическим углом между её боковыми гранями равным 30°. Основным назначением трапецеидальной резьбы является преобразование движения вращения в поступательное движение тогда, когда соединение испытывает значительные нагрузки. Она может быть как правой, так и левой, однозаходной и многозаходной.

Упорная резьба

Эта резьба отличается тем, что ее профиль представляет собой неправильную трапецию. Её боковые стороны имеют наклоны по отношению к оси резьбы, которые составляют 3° и 30°.

Существует также и упорная усиленная стандартизованная резьба, которая имеет угол наклона одной из сторон равный 45°. Она используется для диаметров от 80 до 2000 миллиметров.

Прямоугольная резьба

Этот тип резьбы имеет ограниченное применение и не стандартизован. Из всех типов она имеет наибольший коэффициент полезного действия, однако ее изготовление представляет определенную сложность из-за геометрической формы профиля. Кроме того, по показателям её прочности она ниже, чем у резьбы других типов.

Круглая резьба

Профиль резьбы этого типа представляет собой дуги, соединенные между собой прямыми линиями. Она стандартизована, а угол между сторонами ее профиля составляет 30°. Сфера применения этой резьбы ограничивается трубопроводной арматурой, креплением крюков подъемных кранов. Иногда она используется для соединения деталей, которым предстоит функционировать в условиях воздействия весьма агрессивной внешней среды.

Виды резьб по назначению — Студопедия

Поделись с друзьями:

Резьбы по назначению делятся на следующие группы:

1. Крепежные резьбы. Предназначены для скрепления деталей, обычно метрические, однозаходные.

2. Крепежно-уплотняющие резьбы. Служат как для скрепления деталей, так и для предохранения от вытекания жидкости, обычно трубные резьбы.

3. Резьбы для передачи движения или ходовые, часто бывают многозаходные.

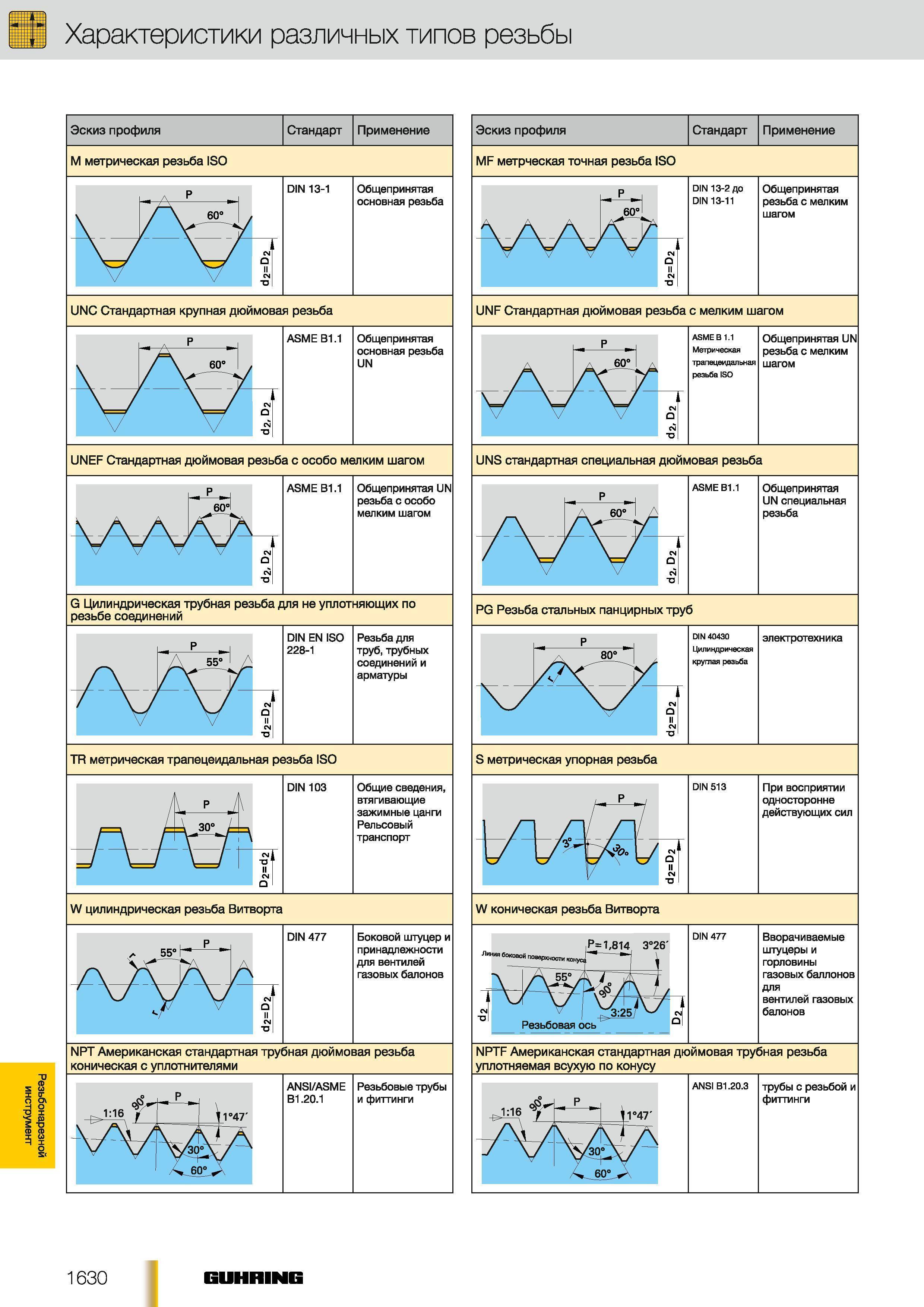

Виды резьб по профилю.

По виду профиля резьбы разделяются:

Метрическая резьба (ГОСТ 8724-81 (СТ СЭВ 181-75) – диаметры и шаги и ГОСТ 9150-81 (СТ СЭВ 180-75) – профиль резьбы.

Профиль резьбы – равносторонний треугольник. Вершины профиля резьбы винта притуплены по прямой на величину Н/8, а гайки – на Н/4. Профиль впадин часто имеет закругление радиусом Н/6. Притупление профиля делается для снижения концентрации напряжений, повышения стойкости режущего инструмента. Различают резьбу с крупным шагом, называемую основной и с мелким шагом, имеющей 4 вида. Резьба с мелким шагом применяется при больших диаметрах резьб, для тонкостенных деталей, где резьба применяется для регулировки. Применяется в диапазоне диаметров от 1 до 600 мм. Резьба с крупным шагом или основная обозначается М с указанием наружного диаметра (например М-20), а с мелким дополнительно указывается вид шага (например, М20х2), резьба является крепежной, реже – ходовой.

Трубная цилиндрическая резьба (ГОСТ 6357-81 (СТ СЭВ 1157-78). Профиль резьбы – равнобедренный треугольник с углом профиля 55⁰. Выполняется с закруглением профиля радиусом r = 0.137 и без зазоров по вершинам и впадинам для хорошего уплотнения. Предназначена для соединения труб и арматуры трубопроводов и является крепежно-уплотняющей резьбой. Применяется в диапазоне диаметров от 1/8” до 6”. Представляет собой дюймовую резьбу и обозначается G с указанием наружного диаметра (например G2”).

Трапецеидальная резьба (ГОСТ 9484-81, СТ СЭВ 639-77 – диаметры и шаги и СТ СЭВ 146-75 – профиль резьбы – для однозаходной резьбы и СТ СЭВ 185-75 – для многозаходной резьбы). Профилем резьбы является трапеция с углом профиля 30⁰. Применяется в диапазоне от 8 до 640 мм. Служит в качестве ходовой резьбы. Обозначается Тr с указанием наружного диаметра, числа заходов для многозаходной резьбы или шага (например Тr190х(2х8) или Тr190х8).

Упорная резьба (ГОСТ 10177-82 или СТ СЭВ 1781-79). Профилем является неравнобокая трапеция с углом профиля 33⁰ и углами наклона профиля рабочей стороны 3⁰ и нерабочей стороны 30⁰. Предназначена для передачи усилия в одном направлении. Также служит в качестве ходовой резьбы. Применяется в диапазоне диаметров от 8 до 280 мм. Обозначается Уп с указанием диаметра и шага (например Уп 80х10).

Прямоугольная резьба – в настоящее время вытесняется упорной или трапециидальной, не стандартизирована. Обладает меньшей прочностью, сложна в изготовлении, образование зазора при износе и т.д.

Круглая резьба – мало распространена в машиностроении.

Коническая дюймовая и трубная резьба применяется для присоединения трубопроводов к деталям.

Крепежные детали.

Крепежными деталями являются болты, винты, шпильки и гайки. К ним относятся и шайбы. Болты применяют для скрепления деталей не очень большой толщины, не требует нарезки резьбы в детали. Конструктивно состоят из тела с нарезанной честью и головки различной формы, чаще шестигранной. Условно болтовое соединение изображается на чертеже, как показано на рис. 1.3.

Винты по внешнему виду напоминают болты или же используются без головки, завинчиваются в деталь, расположенную последней от головки. Условно винтовое соединение изображается, как показано на рис. 1.4.

Шпильки применяются в тех же случаях, что и винты, но когда материал детали с резьбой не обеспечивает достаточной долговечности резьб при разборках и сборках соединений. Условно соединение при помощи шпильки изображается на чертежах, как показано на рис. 1.5.

Перечисленные детали изготовляют нормальной и повышенной точности.

Гайки представляют собой шестигранник высотой от 0.8 d до 1.6d с внутренним отверстием с резьбой и служит для затяжки деталей.

Шайбы предназначены для предохранения при затяжке поверхностей деталей от повреждения. Устанавливаются под гайку или головку в зависимости от того, что поворачивается. Специальные шайбы выполняют также функцию стопорения.

Крепежные детали чаще всего изготавливаются из стали, а в специальных конструкциях могут быть изготовлены из цветных металлов. Материал остальных болтов, винтов, шпилек условно разделяют на 12 классов прочности по ГОСТ 1759-70. Класс прочности обозначается двумя числами. Первое число, умноженное на 100, указывает минимальное значение предела прочности σ_в в МПа, второе, деленное на 10, указывает отношение предела текучести σ_т к пределу прочности, а произведения этих чисел, умноженное на 10 есть предел текучести в МПа.

Например, класс прочности 4.8 показывает, что деталь изготовлена из стали с механическими характеристиками:

σ_в = 400 Мпа, σ_т = 4.8 = 320 МПа и σ_т/ σ_в= 0.8.

Такими свойствами обладают стали марки Сталь 10.

Материал остальных гаек и шайб делится на 7 классов прочности. Класс прочности обозначается числом, которое при умножении на 100 дает величину напряжений от испытательной нагрузки в МПа. Например, класс прочности 4 показывает, что гайка или шайба изготовлена из стали марки Ст.3, т.к. σ_в = 4*100 = 400 МПа.

Конкретно классы прочности необходимо посмотреть самостоятельно в /2/. Класс прочности записывается в условное обозначение крепежной детали.

Условное изображение крепежных деталей.

Согласно стандартам в условное обозначение входит наименование детали, исполнение, диаметр резьбы, шаг мелкой резьбы, степень точности и основное отклонение резьбы, длина болта, винта (без головки) или шпильки, класс прочности, указание о применении спокойной стали, вид покрытия, толщина покрытия и ГОСТ на деталь. Если исполнение обычное (без отверстий), резьба основная, не регламентировано применение спокойной стали, изделие без покрытия, то эти сведения из обозначения исключаются. При изготовлении деталей из легированных сталей после класс прочности ещё указывается марка стали.

Примеры обозначения:

Болт 2 М20х2.6х70.48.С.037 ГОСТ

Болт М20.6дх70.48 ГОСТ

Винт М12х1.25.8дх40.88.35х.019 ГОСТ

Винт М12.8дх40.43 ГОСТ

Гайка М20х2. 6Н.2х13.037 ГОСТ

Гайка М20.6Н.5 ГОСТ

Способы стопорения резьбовых соединений.

Существует большое число способов стопорения или предохранения против самоотвинчивания.

Они сводятся к следующему:

1. Повышение трения в резьбе или на торце гайки (контр-гайки, пружинные шайбы).

2. Жесткое соединение гайки со стержнем винта (корончатые гайки или применение проволоки)

Жесткое соединение гайки или головки винта с деталью (например, рис. 1.6.

Сообщить, что на очередном занятии контрольные вопросы будут по темам «Введение» и «Основы конструирования и расчета деталей машин», а решение задач – по теме «Резьбовые соединения».
