В этом тексте я попробовал написать о своем опыте работы с пропановой установкой и выполнить обзор аппаратной начинки автомобилей, которые работают на сжиженном пропане. Попробовал понять, что там к чему.

В чём достоинство езды на пропане?

1—Чистый выхлоп.

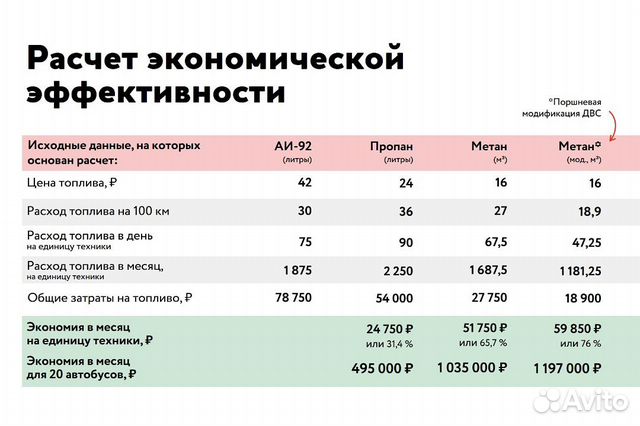

2—Топливо дешевле. 20 руб за литр пропана. 10,5 литров на 100 км. 2.1 руб на км.

3—Чистое масло при замене, нет нагара.

В чем недостатки езды на пропане?

1—При нагревании баллона давление внутри растет экспоненциально. Газовые баллоны могут взорваться. Осколки разлетаются на десятки метров. От автомобиля не остается никаких целых деталей. Баллоны нельзя заливать сверх меры.

2—Автомобиль не может стартовать чисто на пропане. Заводить и прогревать двигатель надо на бензине. Всё из-за газового редуктора. Газовый редуктор надо прогревать. Если завести на газе, то холодный этелен-гликоль не сможет растопить ледяные пробки в трубопроводе газового редуктора, газ не будет поступать в фарсунки и автомобиль заглохнет или вовсе не заведется.

Попробую провести разбор оборудования KME Nevo для 4х цилиндровых двигателей от польской компании KME.

Обычно газовые автомобили не продают в авто-салонах. Газовые баллоны ставят уже после. Буквально за несколько часов. Стоит это порядка 35k RUR.

ГБО это классический пример встраиваемой системы.

Что надо из оборудования?

Вендор предлагает вот такую схему подключения в стиле Walt Disney.

Она составлена главным образом для техников монтажников. Всё что от них требуется это уметь считать от одного до 8ми и распознавать цвета. Инженерной же инфы на схеме практически нет.

Вот более подробная схема

Схема инжекторного двигателя с ГБО опцией

Тороидальный баллон ставят в багажник на место запасного колеса. Там внутри порядка 10(+- 2) атмосфер сжиженного пропана.

На баллоне установлен мультиклапан. Он сбрасывает газ при перегреве, блокирует газ при прорыве магистрали. Также его может перекрывать по проводам сам ECU.

На балоне есть резистивный датчик уровня сжиженного пропана. При этом в документации полностью отсутствует информация о формуле пересчета сопротивления на датчике в литры сжиженного пропана.

К мультиклапану подключен газовый редуктор. Он понижает давление с 16 атмосфер до 1 атмосферы. Из-за закона Шарля при понижении давления в баллоне понижается и температура. Поэтому газовый редуктор обледеневает. Поэтому его надо отапливать. Для этого в конструктиве предусмотрены вход и выход для подключения газового редуктора к контуру охладительной рубашки картера двигателя. Поэтому через корпус газового редуктора циркулирует не только пропан, но и тосол.

В состав оборудования также входит датчик давления газа CCT6-D (MAP sensor). Его ставят на выходе газового редуктора. Этот датчик также измеряет температуру пропана перед форсунками. Буква D-значит цифровой, то есть результат передается по цифровой шине LIN. Про LIN в документации ни слова. Я узнал LIN только по преамбуле на экране осциллографа ткнувшись в белый провод s-bus. Рапиновка 5ти pin(ового) разъема датчика неизвестна как и сама схемотехника. DMM подсказывает что там точно есть 12V, GND, LIN. Поэтому CCT6-D одна из самых загадочных деталей комплекта ГБО от KME.

CCT6-D

Судя по фото внутри CCT6-D на PCB припаян какой-то 8-пиновый микроконтроллер, который преобразует напряжение с ADC выхода MPXHZ6400A в LIN пакеты. Но это только предположение. Распиновка CCT6-D фактически неизвестна. Указаны только цвета проводов в harness(е), чтобы техники бездумно подключали по check-list(у). По сути CCT6-D — переходник с давления на LIN.

Все датчики и исполнительные механизмы подключаются к отдельному контроллеру управления газовыми форсунками ЕСU. Его иногда называют SAVER-SKY, но на самом деле это Nevo-SKY.

шильдик контроллера газовыми форсунками

габариты корпуса 153x104x38мм

распиновка разъёма газового ECU такая. Основная идея работы газового ECU заключается в том, что Nevo ECU считывает сигналы на бензиновых форсунках и вместо бензина брызгает пропан. Поэтому бензиновый ECU продолжает думать, что автомобиль работает на бензине. Хотя это не так.

Например этот экземпляр PCB производства польской компании KME. Всего 6-7 микросхем.

С обратной стороны электронные платы PCB без компонентов. Видимо так спроектировали для упрощения производства изделия

Сердцем данного контроллера является чип S9S12G128F0VL. В первом приближении это 16-битный микропроцессор архитектуры S12. У него всего 8kByte RAM для данных и 128kByte Flash для программы. И работает он на тактовой частоте 25MHz. Совсем кроха по современным меркам микроконтроллеров. На Aliexpress S9S12G128F0VL cтоит порядка 500RUR.

Вот блок схема микроконтроллера S9S12G128F0VLL на втором уровне абстракции

В чипе S9S12G128F0VLL присутствует контроллер CAN, однако в PCB CAN никак не используется.

Также на плате можно узнать 8-пиновый чип DMP3098LSD P-канального полевого транзистора и чип VNS3NV04DP-E. Это сдвоенный полевой транзистор. Остальные компоненты имеют непонятную маркировку.

К контроллеру прилагается Win(довая) DeskTop утилита для перепрошивки, настройки и диагностики электронного блока управления Nevo-SKY. Называется SAVER-4.0.10.4.exe. Контроллер и компьютер соединяются по 2х-проводному полнодуплексному интерфейсу UART. Да, оказывается UART тоже автомобильный интерфейс.
Операционка определяет Nevo-SKY ECU как виртуальный COM порт. Модуль откликается на битовой скорости 38400 bit/s (SAVER-SKY) либо 9600bit/s(SAVER 714).

Поверх UART начинает работать проприетарный бинарный протокол для обмена данными между Win процессом SAVER-4.0.10.4.exe и прошивкой на газовом ECU Nevo-SKY.

ширина бита 26us

Судя по наблюдению за трафиком логическим анализатором структура бинарного UART пакета примерно такая: PREAMBULA, CODE_NO, LENGTH, DATA…DATA, CRC. Однако как интерпретировать этот бинарный протокол абсолютно не ясно. На сайте инфы нет. Вендор на письма не отвечает. В поле CODE_NO мелькают около 40 различных значений из 256 возможных. В поле Data тоже одним только разработчикам известно что.
Это полная распиновка Harness(а) от комплекта KME.

Вывод
Газовая установка устанавливается поверх инжекторного двигателя и не требует выбрасывания оригинальных деталей. Управление форсунками полностью электронное от отдельного ECU. Как видите, в ГБО даже CAN не фигурирует. Для диагностики выведен интерфейс UART с проприетарным и непонятным протоколом канального и прикладного уровня поверх. За спецификацией UART пакетов надо идти на поклон к Полякам. Схемотехника платы ECU и даже распиновка датчика давления — всё это тоже закрытая информация. Вся их техподдержка минимальная. Берите мультяшную схему и соединяете провода по цветам. Остальное вам знать не положено. При этом бинарные проприетарные протоколы двух моделей газового ECU (SAVER-SKY и SAVER 714) разные как снежинки. Отличаются как канальным протоколом, так и прикладным протоколом модели OSI-7. В общем полный «технологический диктат» со стороны EC.

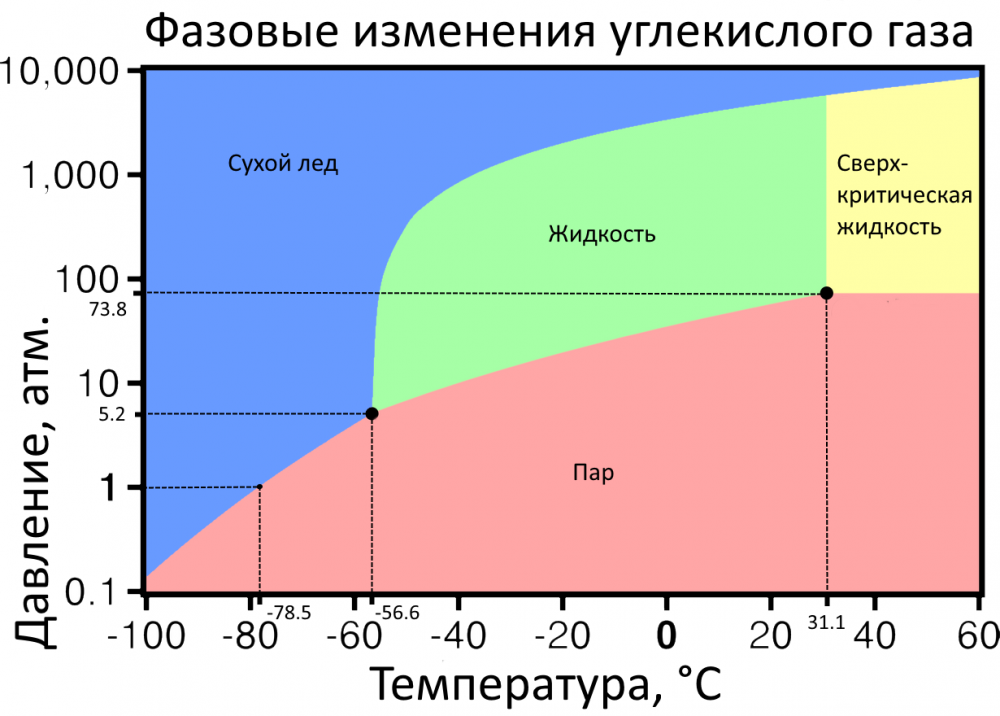

Меня также настораживает, что в ГБО 4го поколения отсутствует возможность измерить давление и температуру в баллоне. Дело в том, что согласно закону Шарля.

Давление газа фиксированной массы и фиксированного объёма прямо пропорционально абсолютной температуре газа.

При наличии этих 2х датчиков можно было бы по показаниям датчика давления и температуры в баллоне автоматически на программном уровне прошивки определять качество заливаемого пропан-бутана.

Надеюсь этот текст помог кому-нибудь лучше понять, что у него под капотом. Если у кого-то есть какие-либо недокументированные особенности комплекта от KME или общее представление как работают автомобили на природном газе, то пишете в комментариях.

При работе с ГБО вам придется распознавать эти акронимы
