Агрегатирование тракторов Т-150 и Т-150К с почвообрабатывающими машинами

Агрегатирование тракторов Т-150 и Т-150К с дисковым лущильником ЛГД-15. Для присоединения лущильника к трактору используется упряжная скоба, далее гидросистема лущильника соединяется шлангами с боковым выводом навесного устройства трактора.

Запрещено осуществлять транспортировку лущильника в рабочем положении. Для переезда с участка на участок (на небольшие расстояния) лущильник необходимо установить в положение рабочего транспорта посредством поднятия секций с помощью гидросистемы навесного устройства трактора. При движении по узким полевым дорогам либо при перевозках на дальние расстояния лущильник требуется установить в положение дальнего транспорта. Скорость транспортировки должна быть не более 15 км/ч.

Агрегатирование тракторов Т-150 и Т-150К с плугом-лущильником ППЛ-10-25.  При агрегатировании с данными тракторами десятикорпусный лемешный плуг ППЛ-10-25 способен работать со скоростью до 12 км/ч. Возможно его переоборудование в девяти- либо восьмикорпусный путём отсоединения последних корпусов. Для агрегатирования с плугом трактор (Т-150 и Т-150К) комплектуется упряжной и прицепной скобами. Упряжную скобу следует переставить вправо от оси трактора на пару отверстий (160 мм). Гидросистема плуга подключается к выводным штуцерам распределителя гидросистемы навесного устройства разрывной муфтой со шлангами.

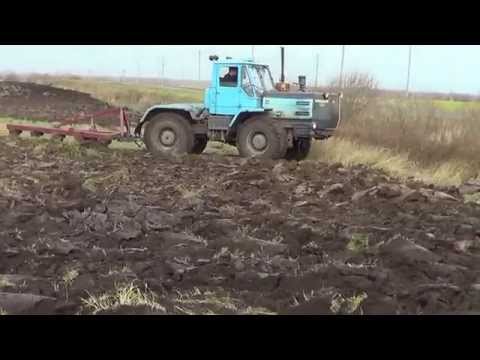

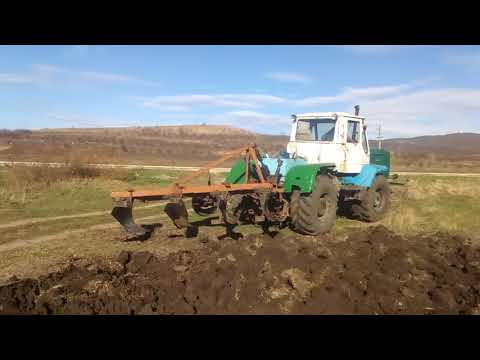

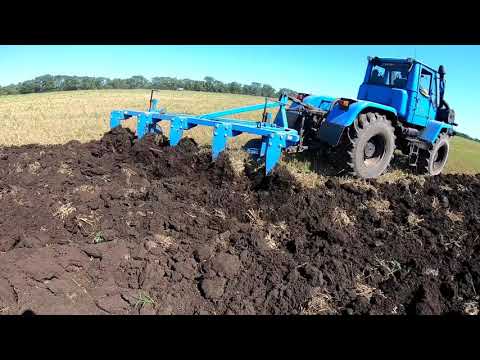

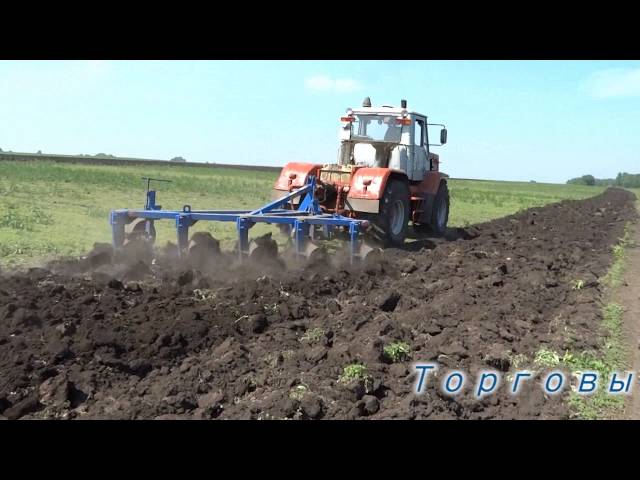

Агрегатирование тракторов Т-150 и Т-150К с плугами ПЛН-5-35 и ПЛП-6-35. В зависимости от удельного сопротивления почвы и требуемой глубины вспашки тракторы Т-150 и Т-150К агрегатируются с пятикорпусным навесным плугом ПЛН-5-35 и  шестикорпусным полунавесным плугом ПЛП-6-35. Для глубокой (до 35 см) пахоты допускается агрегатирование трактора Т-150 с трёхкорпусным плугом ПН-3-40.

Для работы пахотного агрегата с максимальной производительностью следует обеспечить наибольшую возможную ширину его захвата в процессе работы трактора на I-II передачах. С этой целью нужно в первую очередь проверить возможность агрегатирования с шестикорпусным плугом. Если двигатель при этом перегружается, то необходимо снизить нагрузку, сняв последний корпус плуга либо навесив плуг ПЛН-5-35.

Рис. 1. Схема агрегатирования трактора Т-150 с плугом ПЛН-5-35.

Рис. 2. Схема агрегатирования трактора Т-150К с плугом ПЛН-5-35.

Рис. 3. Схема работы трактора Т-150К с плугом ПЛП-6-35.

В процессе выполнения пахотных работ гусеничный трактор должен двигаться по стерне на расстоянии не более 23 см от стенки борозды [рис. 1], а колёсный – 25-30 см [рис. 2 и 3].

Плуги ПЛН-5-35 и ПЛП-5-36 комплектуются скоростными корпусами и способны работать на скорости порядка 8-12 км/ч. В процессе их агрегатирования заднее навесное устройство трактора должно быть установлено только по двухточечной схеме.

Таблица 1. Смещение навесной системы на тракторе и присоединительного треугольника на плуге ПЛН-5-35.

После соединения трактора с плугами присоединяется гидросистема плуга ПЛП-6-35 посредством шлангов и переходного штуцера к основному цилиндру трактора. Управление плугом при этом происходит с помощью одного среднего рычага гидрораспределителя. При отсутствии переходного штуцера возможно управление плугом посредством одного из боковых рычагов гидрораспределителя. С этой целью к одному золотнику присоединяется основной цилиндр трактора (к задним выводам) и выносной цилиндр плуга (к боковым выводам).

После подъёма плуга в транспортное положение необходимо укоротить центральную тягу таким образом, чтобы транспортный просвет под первым корпусом был не менее 25 см. Регулировка длины ограничительных цепей должна быть проведена так, чтобы концы нижних тяг имели боковое качание (не должно превышать 20 мм в каждую сторону).

При работе с плугами рычаг штока гидроцилиндра навески должен быть заблокирован с левым подъёмным рычагом.

3*

Как отрегулировать плуг? Настройка плуга перед началом работ

Дата публикации: 19.01.2021

От правильно выполненной настройки плуга зависит как качество вспахивания поля, так и состояние самой техники. Если плуг установлен и настроен верно, его рабочие поверхности меньше износятся, а значит сам плуг прослужит гораздо дольше. При правильной настройке плуга трактору легче преодолевать сопротивление, которое создается вспахиваемым грунтом (для работы потребуется меньшая тяга мотора). Благодаря этому существенно уменьшается расход используемого топлива, снижается вероятность поломки трактора. Правильная настройка плуга существенно улучшает качество пахоты:

• борозды получаются более аккуратными;
• глубина вспашки земли равномерная по всей борозде;
• оставшаяся стерня перерабатывается более качественно.

Устройство плуга

Основными рабочими узлами плуга являются:

• нож;
• предплужник;
• корпус.

Дополнительно на плуге может крепиться почвоуглубитель и углосним. В качестве вспомогательных агрегатов может использоваться рама с прицепным или навесным устройством, механизмы заглубления и выглубления корпуса, опорные колеса.

Корпус плуга включает следующие конструкционные элементы:

• отвал;
• полевую доску;
• лемеха;
• боковины с пяткой;
• стойка.

Установка трактора

Подготовка плуга к работе начинается с правильной установки трактора. Для этого потребуется ровная бетонированная площадка или часть ровной дороги, на которой можно произвести регулировку. С левой стороны трактора, под его колеса, устанавливаются деревянные бруски. Если техника имеет полный привод, они должны иметь одинаковую высоту, если колесная формула трактора 4х2, передний брусок должен быть на 2-3 см выше заднего. Высота самих же брусков будет зависеть от глубины вспахивания грунта. Если глубина разработки почвы составляет 20 см, то высота брусков должна быть 18 см, то есть на 10% меньше.

Установка плуга

Закончив работу с установкой деревянных брусков, нужно выставить плуг. Он должен находиться параллельно поверхности земли, несмотря на то, что трактор немного заваливается, перемещаясь в борозде.

Используя регулировочный винт плуга, его можно смещать в левую или правую сторону по отношению к навеске. Посредством этой настройки плуга регулируется величина захвата первого корпуса. Регулировка происходит по отношению к внутренней поверхности колеса трактора. Величина расстояния между колесом и носком захвата должна составить около 30-32 см. Далее проводится настройка другого корпуса.

Регулировка отвала

На следующем этапе регулирования плуга трактора выполняется настройка отвала. Важно выставить отвалы таким образом, чтобы расстояние между отвалами на всех корпусах было одинаковым. Настройка производится путем вращения специального винта, который позволяет наклонять отвал вперед либо назад. Правильность регулировки в дальнейшем отражается на процессе укладки обернутого земного пласта. Чем дальше будет выгнут отвал вперед, тем более плоско происходит укладывание пласты земной почвы.

Настройка глубины вспашки

Чтобы верно отрегулировать плуг на требуемую глубину вспахивания, нужно правильно подсоединить его к трактору. Для этого следует максимально укоротить раскос правой тяги на тракторной навеске и отрегулировать величину длины для центральной тяги. Следует ориентироваться на то, что клиренс под первым корпусом плуга был не менее 25 см. Ограничительные цепи должны подтянуться таким образом, чтобы на концах нижних тяг боковое отклонение не превышало 2 см в одну и другую сторону.

Чтобы установить необходимую глубину вспахивания следует воспользоваться регулировочным винтом опорного колеса. На его опорной стойке нанесены соответствующие метки, используемые для регулировки глубины вспахивания грунта. Вращая винт до требуемой метки, выставляется требуемая глубина вспахивания. После этого, используя стопорный болт, опорное колесо фиксируется в держателе.

Дальнейшая регулировка плуга заключается в выравнивании его рамы. Это проводится для того, чтобы глубина вспахивания почвы была одинаковой с двух сторон. Раму следует разместить параллельно земной поверхности, чтобы лемехи каждого из корпусов касались земли и находились на одной линии. Когда правая сторона рамы находится выше левой, следует удлинить правый раскос для нижней тяги навески и наоборот. Если задняя часть рамы плуга находится выше или ниже передней, то нужно увеличить или уменьшить величину длины центральной тяги.

Положение лемеха

Если опустить плуг на ровную площадку, его режущая часть должна плотно располагаться на ее поверхности. Величина зазора между полевой доской и земной поверхностью должен быть около 1,5-2 см. Это нужно сделать для того, чтобы исключить чрезмерное изнашивание полевой доски, реже придется покупать запчасти для плуга. Для регулирования полевой доски используется центральный винт. Когда винт закручивают, доска приподнимается, а когда откручивают, то она опускается.

Полевую доску нужно устанавливать по оси трактора. Когда она развернута в левую сторону, то плуг постоянно будет уводить вправо. Если доска повернута вправо, будет наблюдаться обратный эффект. Водителю придется постоянно выкручивать руль, чтобы удержать трактор в борозде, его плавность хода ухудшится, а нагрузка на него вырастет.

Распространенные ошибки

Выполняя регулировку плуга, наиболее часто встречаются ошибки, связанные с:

• установкой центрального винта на плуге – для его крепления многие плуги имеют два отверстия: круглое и продолговатое – это нужно учитывать;
• настройкой глубины вспахивания грунта – недостаточно регулировать только опорное колесо, следует также скорректировать величину длины центрального винта и трехточечной навески;
• настройкой ширины захвата – когда меняется ширина захвата корпуса важно не забывать регулировать угол отклонения плужной рамы; нужно, чтобы полевая доска располагалась строго в направлении движения трактора;
• настройкой предплужников – их настройка должна выполняться так, чтобы происходило срезание только угла оборачиваемого пласта и оставлялся чистый фон на земной поверхности после прохождения плуга.

Очень важно выполнять корректную настройку почвообрабатывающей техники, а также своевременно проводить техническое обслуживание, чтобы машины служили долго. Но если всё-таки произошла поломка одного из элементов, для ремонта вам понадобятся запасные детали. В компании «АГРОИМПОРТ” можно заказать запчасти для плуга европейских производителей Lemken и OFAS, которые потребуются при его техобслуживании и ремонте.
