Самосвал Volvo FMX 8×4 (БЦМ-51)

Патриотизм в действии

Максим Шелепенков, фото автора

Буквально месяц назад я познакомился с самосвалом Volvo FMX (6×6), а теперь представилась возможность проехать на Volvo FMX (8×4). Различий между этими машинами оказалось больше, чем подсказывала колёсная формула.

О происхождении

Перед вами полностью отечественный самосвал! Я говорю не только о самосвальной надстройке красногорского , но и о базовом шасси. Оно тоже собрано в России, на к Калуге. Конечно, большинство агрегатов и компонентов шасси изготовлено за пределами нашей Родины, но по факту сборки это отечественный продукт. На мой взгляд, лучше уж так, чем никак. А со временем, смотришь, и сами научимся производить грузовики не хуже. Впрочем, я отвлекся…

В отличие от рассматриваемого ранее полноприводного самосвала Volvo этот четырехмостовый гигант оборудован механической, а не автоматической коробкой передач. Кроме того, самосвал 8х4 имеет самую современную самосвальную платформу БЦМ-51 и рассчитан на постоянную эксплуатацию в составе автопоезда с прицепом с аналогичной самосвальной платформой, что отразилось и на комплектации данного образца. К тому же неожиданный сюрприз нам преподнесла короткая дневная кабина, установленная на четырёхосном грузовике.

О кабине

Не секрет, что отечественные эксплуатанты стараются приобретать самосвалы со спальными кабинами, независимо от того, где и как они их собираются использовать. Изменчивая жизнь научила не экономить на подобных вещах. Сегодня ты занимаешься перевозками исключительно по городу, где спальная кабина не нужна, а завтра твои машины могут выйти на длинное плечо, а то и вовсе их придется перегонять за тысячу километров на новое место работы. В таких случаях спальное место в кабине даст возможность водителям сносно отдохнуть или переночевать в машине.

В целом эти рассуждения правильные, если бы не одно «но». Длинная спальная кабина отнимает полметра полезного пространства шасси, из-за чего уменьшается объём кузова, а главное – происходит перераспределение нагрузок по осям. И не всегда в лучшую сторону.

Неожиданный выход из положения нашли в : в короткой дневной кабине предусмотрели полноценное раскладывающееся спальное место. Сама идея не нова, а вот воплощение заслуживает похвалы. Проблема раскладывающихся спальных мест в том, что делать это в маленькой кабине неудобно, да и времени эта трансформация занимает много, так как одновременно приходится двигать и складывать основные сиденья. Особенно это проблематично, когда отдых кратковременный и есть необходимость быстро сесть за руль. В этих случаях возня с откидыванием спальных полок только раздражает.

У Volvo основательно откидывается и закрепляется только та часть полки, которая находится над пассажирским сиденьем (его всё же придется сложить) и над моторным отсеком, а небольшое откидывающееся «крыло» над водительским сиденьем имеет фигурный вырез под спинку, поэтому перемещать или складывать его уже нет необходимости. Более того, для приведения кабины в «боевое положение» достаточно щёлкнуть замком (как у ремня безопасности) и откинуть «крыло» на основную полку – всё, можно занимать место за рулём!

Осталось только выяснить, а удобно ли лежать на полке с вырезом для спинки водительского сиденья? Проверили – удобно, если лежать головой в противоположную сторону. В общем, за организацию спального места в короткой кабине «вольвовцам» можно поставить твердую «пятёрку», а другим производителям стоит задуматься о чём-то похожем.

Тест-драйв нового Volvo FMX

Volvo FMX, безусловно является признанным лидером в ряду одноклассников-строителей. Новый FMX не стал исключением, инженеры еще больше акцентировали свое внимание на таких характеристиках, как надежность, управляемость и дизайн. Однако я забегаю вперед, давайте по-порядку…

Нас привезли в самый, что ни на есть настоящий карьер. В таких случаях наверно принято писать: обстановка была максимально приближена к реальным условиям. Шведам, в принципе не свойственно пускать пыль в глаза, практически все делается с огромным запасом прочности. Недаром эпитет шведский, превратился в синоним качества и долговечности. Так вот, карьер в Халлереде – крупнейший испытательный комплекс для проверки строительных машин во всей Северной Европе.

Перед запуском в серию, техника Volvo проходит тестирование именно здесь. Интенсивность испытаний поражает, за короткий срок автомобили успевают пройти маршрут, которой в реальной жизни грузовик проедет за несколько лет. Магазин IKEA… Вспомнили? Механизм, который выдвигает и задвигает ящики и плюхается в кресло, так вот, картинки чем-то схожи! Максимальные нагрузки позволяют выявить и устранить конструктивные недостатки. Узлы и детали притираются, можно сказать, что здесь проходят боевое крещение все самосвалы Volvo.

Перед началом работы, а то что впереди нас ждет настоящая рабочая смена сомневаться уже не приходилось, специалисты компании Volvo провели подробный инструктаж по ТБ. В сторону фотокамеры и диктофоны, каски и желтые жилеты наше всё! Журналисты, все как один, переквалифицировались в водителей самосвалов.

А тем временем на площадке нас ожидали два десятка грузовиков готовых отправиться в рейс. Были представлены различные комплектации и колесные формулы: 4х4, 6х4, 6×6, 8х4, 8х6. Был даже гигантский Volvo FMX 500 с формулой 10×4 и общей массой 66 тонн, такой способен принять в кузов до 44 тонн породы.

На Volvo удивительно относятся к планированию своих тестовых заездов, это какая-то фантастическая особенность Volvo Trucks и такого мне больше нигде не встречалось. Я бы никогда не подумал, что это возможно в принципе. За один рабочий день у меня была возможность проехать на всех (20-ти!!!) представленных на тесте грузовиках. И не просто проехать отрезок пути из точки А в точку Б, нет, это был полноценный рейс, или если хотите ходка.

Причем сначала я имел возможность проехать на порожнем самосвале, чтобы в полной мере почувствовать грузовик, его габарит и особенности колесной формулы. И лишь потом попадал на загрузку, за порцией своего щебня. Такой подход позволял мне не облажаться в подъемах и наоборот вовремя добавлять мощности моторному тормозу на спусках. Без сюрпризов, так сказать, с чувством с толком… Всего было два круга, один из которых был больше похож на стандартную строительную трассу, а второй изобиловал сложными участками, так называемый внедорожный маршрут.

А что же автомобиль, чем новый FMX отличается от своего предшественника? И первое, что бросается в глаза — дизайн, он выдержан в едином корпоративном стиле всех новых грузовиков Volvo. Кабина сделана из высокопрочной стали и прошла все испытания шведского теста на безопасность. Выдающаяся нижняя скула бампера по заверению производителей выдержит на малой скорости столкновение с препятствием без видимых последствий. Однако зная водителей и условия, в которых работает техника, бампер сделали составным из трех частей. Если не удалось избежать аварийной ситуации, то пострадавшую деталь можно будет легко поменять буквально в поле.

Поперечина бампера сделана из чугуна, а боковые составные из трехмиллиметровой стали, из такой же стали сделан и поддон картера. Он протянулся от бампера до передней оси, надежно закрывая все внутренние части. Конструкция необычайно продумана, а все крепежные болты выведены наружу. Неужели мы возвращаемся в прошлое, когда железо крепили к железу! С бампера пропали пластиковые противотуманки, которые вызывали много нареканий. Линзовые фары, так же ушли в небытие, а головной свет свели в единую блок-фару, спрятав её за решеткой. Надо сказать, что над светом нового Volvo FMX много поработали, в итоге фары поместили как можно выше над дорогой, сведя к минимуму вероятность их повреждения.

Философию нового Volvo FMX можно выразить одним простым словом — прочность. И тут ребята отвечающие за PR-кампанию нового грузовика пошли на риск и не прогадали. Они просто-напросто подвесили свой грузовик за буксирную проушину высоко над морем. В то время как президент компании Volvo Trucks Клаэс Нильссон повествует зрителям о прочности своего детища, стоя на сумасшедшей высоте. Ролик попал в цель, за пару месяцев по всему миру его посмотрело около трех миллионов зрителей.

Тестовые FMX были укомплектованы моторами рабочим объёмом 11 и 13 литров, стандарта Евро-6 и мощностью от 330 до 540 лошадиных сил. В России же будут продаваться автомобили с двигателями Евро-4 и Евро-5. Все самосвалы были с автоматическими коробками передач Volvo I-Shift. Европа отходит от ручного управления, и даже строительная техника, казалось бы — вотчина механики, сдает свои позиции. Однако стоит признаться, I-Shift позволяет водителю расслабиться и переложить часть работы на робота, раскачать застрявшую машину — легко, для этого достаточно лишь нажать кнопку и давить педаль газа! Корбка I-Shift прощает ошибки и как в мое случае, позволяет быстро втянуться в рабочий процесс, без дополнительного обучения. Плавное переключение передач снижает нагрузку на силовой привод тем самым снижая затраты на обслуживание. Потом у водителя всегда остается возможность использовать ручной режим переключения.

Возможно отвлекусь от темы, но не так давно случился у меня приватный разговор с владельцем автопарка из Москвы, в котором он мне признался: «представляешь, наступила пора обновлять подвижной состав, миллион километров, грузовики откатали свое и за все время к I-Shift ни одной серьезной претензии, кроме разве, что одной, которая случилась при продаже машины — обыватель отказывается верить в невероятную живучесть узла».

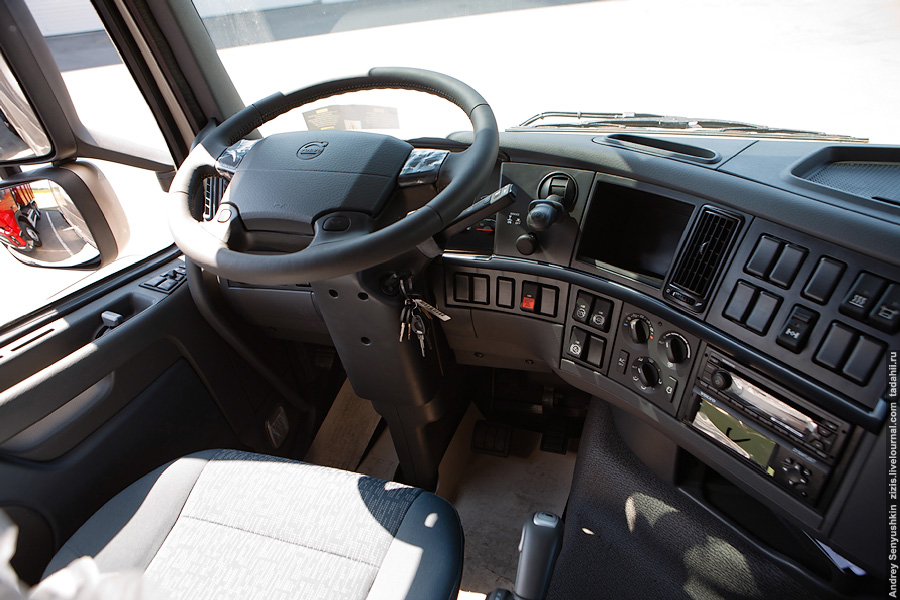

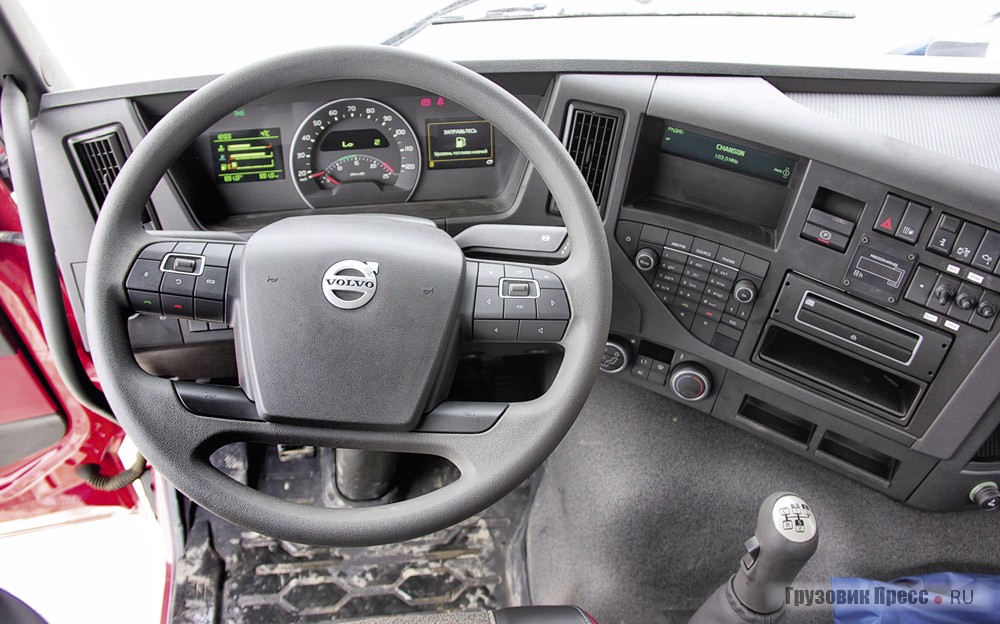

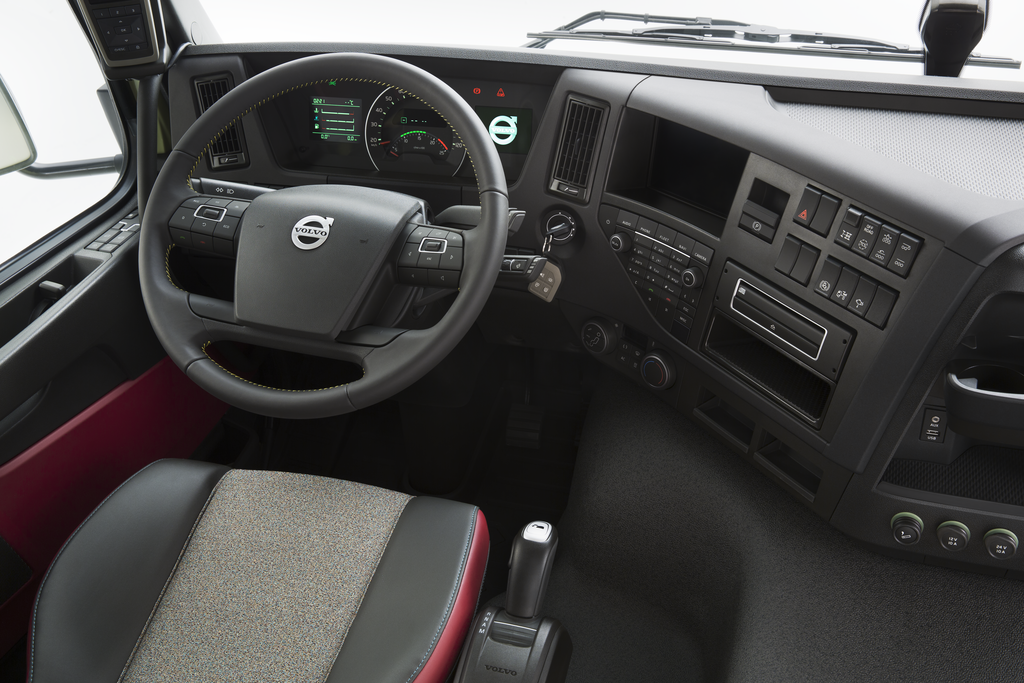

Останавливаясь на внутреннем интерьере кабины, стоит отметить, что в новом Volvo FMX был сделан упор на улучшение условий для работы водителя. Я не буду заострять свое внимание на коже и прочих благах западной цивилизации, хотя это не пустые слова, ведь интерьер нового Volvo FMX создавался с чистого листа и соответствует высшим стандартам качества Volvo. На рулевое колесо выведены кнопки управления различными функциями, включая круиз-контроль, телефон и систему навигации. Появилась новая приборная панель и информационный дисплей, а чтобы увеличить место, отведенное для ног водителя, перенесли гнездо ключа стартера ближе к приборной панели. FMX и раньше отличался повышенным комфортом, водители не жаловались на климат в салоне, но шведам показалось этого мало. Система претерпела изменения и стала более эффективной и функциональной при обогреве.

Зная условия труда самосвалов в России, нашего перевозчика больше интересует насколько легко смывается грязь и глина с модных интерьеров и обивки салона. И тут Volvo опять впереди планеты всей, а именно: все материалы и цвета салона подобраны с учетом работы в экстремальных условиях стройки. Причем это не просто жесткий бездушный пластик, нет, мягкие на ощупь материалы, которым можно легко придать первозданный вид с помощью влажной тряпки без боязни навсегда потерять товарный вид. Мыть полностью кабину из шланга я бы конечно не рискнул, но по большей части все те места, с которыми водитель будет соприкасаться грязной одеждой и обувью не боятся влаги.

Шведы, на мой взгляд, очень много внимания удели новой опции Volvo Dynamic Steering. Если не вдаваться в подробности, запатентованная технология Volvo Dynamic Steering — это примыкающий к рулевому валу электродвигатель с электронным управлением, работающий в паре с гидроусилителем рулевого управления. Его действия регулируются модулем электронного управления несколько тысяч раз в секунду. Схема приведена на фотографии. Преимущества Volvo Dynamic Steering наиболее заметны при движении автомобиля на низких скоростях по сильно пересеченной местности, как на нижнем фото.

Электродвигатель позволяет прикладывать минимум физических усилий. Водитель может расслабиться и вести автомобиль без особого напряжения. Постоянные читатели Блога Дальнобойщик наверно помнят видеоролик, когда обыкновенный хомяк управлял многотонной махиной (ссылка). На мой взгляд это лучшая иллюстрация работы системы. Если спросите меня как оно? Отвечу — не понял. Слишком мало одного дня, чтобы расставить все точки над i. Определенно — теряется обратная связь с дорогой. И если в случае прохождения сложного рельефа я со стопроцентной уверенностью могу сказать — это было круто. Но вот как автомобиль будет себя вести на гололеде, для меня пока остаётся загадкой. Однако Швеция не Африка, и снежные зимы такая же реальность как и в России и можно быть уверенным, что система прошла абсолютно все испытания.

Наше внимание акцентировали на новой задней пневматической подвеске. Сама по себе она конечно не новость, в данном случае её специально адаптировали под внедорожный грузовой сегмент. Мы видим, что все уязвимые составные части подвески, такие как амортизаторы, стабилизаторы и пневмобаллоны убраны внутрь и располагаются выше балки моста. Спросите, зачем огород городили? Отвечаю: увеличенный дорожный просвет, клиренс до 300 мм и как результат повышенная проходимость — раз. Обеспечивается превосходная продольная и поперечная устойчивость грузового автомобиля как при движении так и при выгрузке — два. Снижаются вибрации на кузов, улучшается комфорт при вождении — три.

Многие водители выражают скепсис по отношению к пневматической подвеске, но на Volvo доказывают обратное. Стабилизаторы соединены с рамой в самом жестком месте, что придает конструкции особую жесткость и компактность. Отсутствие элементов позади тележки позволило сделать задний свес короче и переместить ось опрокидывания самосвала еще ближе к задней тележке. Облегчается процесс опрокидывания кузова, самосвал более стабилен и устойчив при выгрузке. Четыре подушки на ось и мощные стабилизаторы, их можно рассмотреть на снимке, не дают и тени сомнения в выкладках инженеров Volvo Trucks. Пневматическая подвеска доступна для грузовиков с колесной формулой 4×2, 6×4 и 8×4.

В противовес традиционных четырехосных самосвалов с колесной формулой 2+2, Volvo Trucks представили на тест для сравнения несколько новых моделей с трехосной задней тележкой. Вариант, как на фото, когда сзади две ведущих оси плюс третья поворотная и поддерживающая. Такое расположение осей шведы обозвали «тридем». Плюсы, к своему удивлению, заметил даже я. Грузовик с тридемом между первой и четвертой поворотной осью имеет расстояние порядка шести метров — это и есть минимальный радиус поворота на который способен автомобиль. Грузовику с традиционной формулой 2+2 в таком случае шести метров не хватит.

Важно — при таком расположении осей, ведущие всегда будут более загруженными. При ухудшающейся дорожной обстановке самосвал с тридемом всегда будет в более выигрышном положении. Поднимаясь в крутой подъем, обратил внимание, что 2+2 шедший впереди меня был склонен к частой пробуксовке по сухому сыпучему грунту, в то же время, моя трехосная тележка не дала и намека на пробуксовку. Все дело в том, что пневмоподвеска имеет возможность перераспределения функции нагрузки по осям и в данном случае она сработала на автомате. Моя задняя ось просто разгрузилась в пользу ведущих осей, так-то! Опять же, экономию по топливу и резине никто не отменял, ведь в разгруженном состоянии задняя ось не работает.

Мои ощущения после трудовой смены сложно описать. Они двоякие, судите сами: с одной стороны самосвал, кучи щебня и карьер, а с другой: Volvo FMX, I-Shift, Volvo Dynamic Steering и «тридем» на воздушной подушке. Чувствовал себя будто только, что снял лапти на пороге карьера в шведском Халлереде, или если хотите в роли гастарбайтера приехавшего на заработки в Западную Европу. Для того, чтоб выгрузить кузов мне было достаточно снять пульт и после нехитрой комбинации с клавишами наблюдать в камеру заднего вида свежую кучу щебня. Я даже не оторвал свою пятую точку от сиденья.

Последний раз когда я профессионально работал на стройке, у меня был ЗиЛ 130, а под рукой всегда лежала монтажка и «машка». С тех пор утекло много воды. Изменились обстоятельства, изменилась техника, увидеть на стройке грузовик Volvo можно чаще, чем ЗиЛ. Однако в чем я уверен на сто процентов, так это в том, что без «машки» и монтажки не обходится ни один водитель самосвала. Стройка была и остается одним из самых тяжелых направлений для автомобильного транспорта. Конструкторы Volvo Trucks не пытыаются изменить мир, они просто меняют свои грузовики, а новый Volvo FMX еще ближе к водителю чем когда либо.

Фильм Volvo FMX снятый мной по случаю тест-драйва

Текст: Валерий Писанов

Фото: автора и Volvo Trucks

О ходовой части

На кабине самосвала Volvo FMX (8×4) хорошо виден шильдик с цифрами 440 л.с. Пытаясь найти этот двигатель в характеристиках на машину, я неожиданно выяснил, что такого двигателя для FMX не существует. По крайней мере, в рекламных проспектах. Оказалось, что в Россию пока идут машины с силовым агрегатом D13A, соответствующим экологическим нормам Euro 3 или Euro 4 (в зависимости от настройки), а в Европу поставляются машины с более совершенным двигателем D13C (Euro 5).

Этот самосвал предназначен для постоянной работы в составе автопоезда полной массой до 60 т. Поэтому заказчик сделал выбор в пользу 14-ступенчатой механической коробки передач Volvo VT с делителем и демультипликатором вместо широко рекламируемой интеллектуальной коробки I-Shift.

С одной стороны, роботизированные коробки облегчают управление машиной, сводятся ошибки «человеческого фактора» к минимуму, продлевая жизнь агрегатам и машине в целом. В то же время «автоматы» и «роботы» обычно запрограммированы на определенные режимы движения и не способны предусмотреть всю многогранность реальной эксплуатации. Особенно в нашей стране с зимними морозами под 50°, затяжными и скользкими заснеженными подъёмами, с удалённостью сервиса за тысячи километров. В таких условиях проверенная временем «механика» ещё долго будет оставаться вне конкуренции. Тем более благодаря тросовому приводу и сервоприводу синхронизаторов работает коробка, как швейцарские часы. Передачи включаются точно и легко – и никаких вибраций на ручке.

Всевозможных дополнительных «примочек» в кабине рассматриваемого Volvo минимум, только самые необходимые. Хорошую помощь водителю автопоезда окажет выведенный на панель приборов под правую руку «парашют» – тормозной рычаг, действующий только на систему прицепа. При таком способе торможения шансов сложить автопоезд на скользком склоне будет гораздо меньше.

Пригодится в дороге и возможность блокировки межосевого дифференциала и электроподогрева топливных магистралей при сильных морозах.

Подходящая базовая основа

FMX 420 HP 8х4 – это сверхвысокое шасси, высота центра масс – 1,9 м, адресованное производителем для строительной отрасли. Транспортный цикл предполагает преимущественно равнинные условия эксплуатации автомобиля. Подвески всех четырёх осей – рессорные. Задняя рессорно-балансирная подвеска здесь в исполнении для тяжёлых условий эксплуатации T-ride. Техническая (без учёта национальных требований и стандартов) нагрузка на заднюю тележку – 32 т. Подвеска передних осей – на раздельных параболических рессорах. Нагрузка на них – 16 т. Спереди и сзади шасси укомплектовано стабилизаторами поперечной устойчивости. Сдвоенные оси RTh4210F с колёсными редукторами под максимальную нагрузку 32 т позволяют сцепить автопоезд полной массой до 100 т. Тормозные механизмы всех колёс – барабанные, из чугуна. В тормозной системе два дополнительных стояночных энергоаккумулятора. Высота лонжерона рамы – 300 мм, толщина лонжеронов – 8 мм. Изнутри рама дополнительно усилена вкладышами продольного лонжерона от конца двигателя до конца рамы. Приводит эту махину в действие старый знакомый двигатель D13 мощностью 420 л.с. и крутящим моментом 2100 Н∙м. С ним агрегатируют 14-ступенчатую механическую КП с делителем.

О кузове

Несколько слов о самосвальной платформе «Бецема». Подобный кузов мы уже рассматривали в журнале, тогда кузов с использованием усилителей из профиля Woest Alpina только появился в производственной программе завода. Но за прошедшее время его конструкция претерпела небольшие изменения.

Во-первых, изменилось расположение подвода выхлопных газов для обогрева кузова. Прежде оно находилось в самой нижней точке кузова, и конденсат, неизбежно образующийся в его внутренних полостях, стекал в глушитель. Теперь место подвода сделано выше и проблема исчезла.

Во-вторых, на кузове отказались от тросовых направляющих для тента. При боковой погрузке фронтальными погрузчиками тросы часто обрывались, и конструкцию тента на заводе решили пересмотреть.

В-третьих – это не сразу бросается в глаза, зато достаточно важно для завода, – задний борт изготовлен без фирменного профиля Woest Alpina. Усилители этого борта изготовлены на «Бецеме» и по своим качествам ничуть не уступают фирменным. Со временем собственным профилем «Бецема» хочет заменить и усилители боковых бортов. Внешне выглядят они не хуже, а может быть, даже лучше (мыть удобнее!), а завод не будет испытывать проблем с поставками чужого профиля.

Техническая характеристика Volvo FMX 8×4 (БЦМ-51)

Полигон Volvo Construction Equipment в Швеции: chistoprudov — LiveJournal

В детстве каждое лето я стандартно проводил в деревне. И жил по соседству дядя Иван тракторист, который работал на К-700. Иногда он развлекал ребятишек и катал нас в кабине. Мы были в восторге. Я хорошо помню ту душную и пыльную кабину, в которой нужно было хорошенько за что-нибудь держаться, когда трактор ехал по деревенской дороге. Еще было шумно. У лобового стекла вился рой слепней.

Если несколько десятилетий назад главными требованиями к подобной технике были их мощность, маневренность и производительность, то сейчас не меньше внимания уделяется комфорту водителя, экологичности и безопасности. Как и в автомобильной промышленности, прогресс в развитии строительной техники не стоит на месте.

Недавно я посетил демонстрационный полигон Volvo Construction в Швеции, где я управлял большим карьерным самосвалом, загрузил его с помощью экскаватора и поработал на погрузчике. Я не подозревал, что управлять такими огромными монстрами может быть также комфортно, как и легковой машиной…

1. Сегодня в Volvo CE выпускается более 220 моделей различной строительной техники. Чтобы удовлетворить запросы рынка, каждый год разрабатываются и выходят десятки новых моделей. Например, в 2012 году модельный ряд пополнился на 60 новых моделей.

2. Сочлененные самосвалы издалека похожи на обычные карьерные грузовики. Но это совершенно другая техника по своей конструкции. Всё равно, что часы с ручным заводом и с батарейкой – вроде почти то же самое, но начинка совершенно разная.

3. Вот так выглядел первый в мире сочлененный самосвал, который выпускался в 1966 году. По нему прекрасно видно его, так сказать, генезис. Это по сути трактор без передних колес, плюс кузов, соединенные управляемым сочленением.

4. Вот примерно в такой кабине я катался в детстве по полям.

5. А так выглядит кабина современного сочлененного самосвала Volvo CE.

6. Эти грузовики используются в качестве альтернативы автосамосвалам на работах в условиях бездорожья. Они применяется при земляных работах и строительстве дорог, на угольных и рудных карьерах.

7. Идея в том, что, если добывающая компания делает ставку в своей работе не на традиционные карьерники, а на сочлененники, то она
заметно экономит на строительстве технических дорог — для сочлененных самосвалов дороги могут быть неровные (у карьерников на таких в итоге разрушается рама) и более закрученные, узкие. В тесных шахтных разработках сочлененники и вовсе незаменимы.

8. Ещё один побочный плюс сочленёнников — безопасность. Даже если самосвал переворачивается — из-за неправильной загрузки, на пересеченной местности, или, как здесь, ковшом экскаватора, то он переворачивается не полностью.

9. Проходимость техники впечатляет.

10.

11. Обычный же карьерный самосвал — это мощнейшая рама, на которой монтируется двигатель, кузов, кабина и прочее. Из конструкции вытекают очевидные плюсы сочлененников. Они долговечнее (не ломается рама, которой нет), маневреннее и проходимее. 30-40-тонный сочлененник сопоставим по цене с подобной рамной карьерной машиной. Большим плюсом является его мобильность — переброска с объекта на объект намного легче у сочлененного самосвала. По этой причине сочлененники вытеснили рамники в Европе в сегменте 30-40 тонн.

12.

13. Сочленение выглядит так. Здесь проходит карданный вал, передающий крутящий момент на заднюю ось. Само сочленение имеет все возможные степени свободы и является управляемым влево-вправо.

14. Поворот руля меняет давление в гидроцилиндрах и самосвал складывается. Колеса же всегда стоят в своих нишах ровно.

15.

16. В задней части установлена видеокамера, которая транслирует изображение на монитор в кабину водителя.

17. Кстати, первыми самосвалами, у которых появилась подвеска, были самосвалы именно Volvo. Это позволило не только сохранить спины водителей, но и существенно увеличить скорость возврата пустой техники. Также первый ремень безопасности был установлен на автомобилях Volvo.

18. Один из вариантов стандартной добывающей команды выглядит так — бульдозер, экскаватор и самосвал. Первый перемещает породу, второй грузит её в кузов, третий вывозит. Сейчас эту тройку частенько заменяют парой фронтальный погрузчик + сочлененный самосвал.

19. Например, этот фронтальный погрузчик L220G играючи поднимает булыжник весом в 10 тонн.

20. Фронтальный колесный погрузчик выполняет зачистку забоя и погрузку горной массы в самосвалы.

21. Несмотря на размеры, управлять погрузчиком очень просто. Можно научиться за один день, главное — привыкнуть к габаритам.

22.

23. Коллега Сергей tersan за рулем погрузчика.

24.

25. Управление погрузчика осуществляется посредством «перелома» рам, что хорошо сказывается на маневренности.

26. Максимальная грузоподъемность погрузчиков Volvo CE — 15 тонн для L350F (при работе c ковшом).

27. Интерьер кабины погрузчика. Здесь есть все для комфортной работы оператора — панорамное остекление, удобное сидение и органы управления, кондиционер, магнитола, шторки на окнах.

28.

29. Еще мне удалось поуправлять экскаватором EC700C. С непривычки все движения выходят медленнее, но в целом оказалось, что управлять такой техникой совершенно несложно.

30. Кстати, 14 мая 2013 года Volvo Construction Equipment отпраздновала открытие завода по производству экскаваторов в России — в Калужской области. Об этом подробнее расскажет Илья varlamovru.

31. Оказывается, что при поворотах лучше опираться на ковш, а не поворачивать с помощью разной скорости вращения гусениц — на рыхлом грунте экскаватор быстро закапывается.

32. Когда я залихватски дергал рычаги, как на танке — один вперед, второй назад — инструктор скрипел зубами. Теоретически так можно, но лучше не надо. Для гусениц вредно буксовать на огромных булыжниках, да и так толком не повернешь, можно только закопаться в породу.

33.

34. Сегодня в мире ежегодно продается 850 000 единиц строительной техники. На долю России приходится 35 000 в то время, как на рынке Китая продается почти 200 000 единиц.

35. Большое спасибо компании Volvo CE за организацию поездки и представленную возможность поуправлять тяжелой техникой!
В ближайшее время Илья Варламов выложит рассказ про завод Volvo CE в Эскильстуне, а также про новый завод в Калужской области по сборке экскаваторов.

Каталог всех моих записей в блоге

Различные типы строительных грузовиков и видов самосвалов

Самосвалы существуют уже почти 100 лет. Когда они были впервые задуманы, у них даже не было мотора. Теперь самосвалы загружены сложной техникой и предназначены для выполнения определенных функций в строительстве.

Если вы искали самосвалы, чтобы добавить их в свой парк, хотите стать владельцем/оператором или лучше понять свою цепочку поставок в строительстве, это руководство по различным типам самосвалов и типам строительных грузовиков поможет помочь вам понять уникальные особенности и функции каждого из них. Эта статья будет посвящена типам самосвалов в США и включает различные названия грузовиков, используемых для каждого типа грузовиков.

Что общего у всех самосвалов

Большинство самосвалов имеют кузов с открытым кузовом и работают от гидравлики. Производители самосвалов в США включают Mack, Peterbilt, Volvo, Freightliner, CAT, Kenworth и International Trucks. Приобретая новый грузовик, вам придется подумать, покупать ли его на аукционе или у дилера. Несмотря на то, что существуют разные типы грузовиков, производители позволяют настраивать каждый тип, чтобы получить желаемые характеристики.

Самосвалы по типу

Стандартный самосвал

Обзор: Стандартный самосвал имеет шасси или опорную раму с установленной станиной. В передней части корпуса находится гидравлический домкрат, который поднимает станину. Задняя часть платформы шарнирно прикреплена к задней части грузовика, поэтому переднюю часть можно поднять, чтобы выгрузить материал. Доступ к кузову осуществляется через заднюю дверь, которая поднимается или опускается в зависимости от конструкции грузовика.

Основное отличие: Колесная база имеет тенденцию быть низкой для улучшения маневренности, и если эта функция важна, то лучшим выбором будет стандарт. Эти самосвалы имеют переднюю и заднюю управляемые оси, а также дополнительные оси для грузовиков, которым необходимо нести большую нагрузку.

Где они обычно используются: Эти самосвалы находятся в США и Европе.

Transfer (Truck & Transfer)

Обзор: Транспортный самосвал имеет в своей основе стандартный самосвал и тянет отдельный передвижной грузовой контейнер на прицепе. Затем отдельный прицеп втягивается в кузов основного грузовика, вы можете посмотреть видео, демонстрирующее эту возможность, здесь.

Ключевое отличие: Перегрузочный самосвал может перевозить различные обычные строительные материалы. Тягач увеличивает грузоподъемность грузовика, не жертвуя при этом маневренностью.

Материалы: Гравий, песок, асфальт, снег, щепа, строительный заполнитель, грязь.

Где они обычно используются: Самосвалы Transfer можно найти по всей территории США.

Концевой самосвал (прицеп-самосвал, полуконцевой самосвал) Грузовик

Обзор: Этот грузовик оснащен тягачом с прицепом, а прицеп имеет собственную гидравлическую систему. Грузы больше ложатся на буксируемый контейнер, а не на платформу грузовика.

Ключевое отличие: Несмотря на то, что эти самосвалы могут перевозить большую полезную нагрузку, это делает их неустойчивыми, что ограничивает возможности их применения, особенно на неровной поверхности на рабочих площадках. Грузовик можно быстро разгрузить на месте.

Боковой самосвал

Обзор: Боковой самосвал состоит из тягача, который тянет полуприцеп. Гидравлические цилиндры наклоняют кузов на бок, поэтому материал перемещается либо слева, либо справа от грузовика.

Ключевое отличие: Обеспечивает быструю разгрузку, не опрокидывается при разгрузке, как это может делать торцевой опрокидыватель, если опрокидывание не будет остановлено преждевременно.

Материалы: Несколько ограничений по материалам, может перевозить что угодно, от валунов до песка и ила.

Где они обычно используются: по всей территории США; однако в западной части страны они могут перевозить больший вес, что является еще одним преимуществом грузовиков этого типа.

Трехосный самосвал

Обзор: Эти самосвалы используются для перевозки небольших грузов на короткие расстояния. Это популярный выбор в более городских или пригородных районах, потому что этими грузовиками легче маневрировать в тесных кварталах или на оживленных городских улицах, и при этом они могут перевозить значительное количество материала.

Ключевое отличие: Они легкие, что позволяет сэкономить на расходах.

Материалы: Трехосный агрегат не может обрабатывать слишком много заполнителей, поскольку грузоподъемность мала.

Самосвал Superdump

Обзор: Эти большие самосвалы имеют поддерживающую ось и несущую ось, что позволяет перевозить гораздо более тяжелые грузы, чем самосвалы других типов, и при этом соответствовать федеральному стандарту формулы моста. Супердампы стали популярны на западе США.

Ключевое отличие: Может достигать 80 000 фунтов в зависимости от длины и конфигурации оси.

Материалы : Очень удобен для укладки асфальта и бетона.

Нижний самосвал (нижний самосвал)

Обзор: Нижние самосвалы имеют самосвальные прицепы с «раскладушками», которые выгружают материал из днища или «брюха» прицепа.

Ключевое отличие: Конструкция раскладушки обеспечивает точность при укладке материалов.

Материалы: Нижний отвал используется в основном для складирования, транспортировки материалов и укладки.

Двойное дно (Double Belly Dump)

Ov erview: Двойное дно или нижняя разгрузка аналогична нижней разгрузке, но с добавлением дополнительного прицепа для увеличения объема, который можно перевозить за каждую поездку.

Внедорожные самосвалы

Обзор: Эти грузовики представляют собой тяжелую строительную технику, которая существенно отличается от стандартных и других самосвалов, используемых на шоссе. Они используются в основном для внедорожных работ, таких как добыча полезных ископаемых и транспортировка тяжелой грязи. На самом деле, производители этих типов грузовиков избегают использования слова «самосвал» для их обозначения, обычно используя вместо этого слово «тягач».

Ключевое отличие: Существует два основных типа внедорожных самосвалов: самосвалы и сочлененные самосвалы.

Приобретение самосвала для удовлетворения ваших потребностей

Теперь, когда вы разобрались в различных типах самосвалов, вам может быть интересно, как их приобрести. Вы можете узнать, сколько стоит самосвал здесь, и узнать, как купить подержанный грузовик здесь, если вы хотите сэкономить на первоначальных затратах.

Хотите нанять кого-нибудь с нужным вам грузовиком? Руководство по поиску водителей грузовиков, ищущих работу, можно найти здесь.

Если у вас есть грузовик, вам нужен надежный ресурс, который свяжет вас с работой в вашем районе.

Логистическая платформа Trux предлагает торговую площадку, где вы можете найти работу, подходящую для вашего типа грузовика. Вы можете построить свой собственный график, просматривая все доступные работы с расценками, чтобы заранее знать, во что вы ввязываетесь.

TRUX может не только связать вас с работой в вашем районе, но и помочь вам вести свой бизнес.

TRUX позаботится о создании счетов за работу, выполненную через приложение. TRUX еженедельно платит перевозчикам за выполненную работу; больше не нужно ждать оплаты. Если у вас есть парк, TRUX предлагает инструменты «Управление парком», которые помогут управлять всеми вашими грузовиками и водителями.

Чего ты ждешь? Начните сегодня с оценки логистики Trux.

Какие существуют типы самосвалов?

Последнее обновление 7 июля 2022 г.

Какие существуют типы самосвалов? Точное количество типов и классификаций самосвалов не полностью согласовано, и путаницу усугубляют различные названия, применяемые к одному и тому же грузовику.

Ищете

транспортных средств рядом с вами?

Мы отправим вам по электронной почте информацию о транспортных средствах, выставленных на аукцион рядом с вами, и рекомендуемых аукционах.

Например, некоторые люди, особенно производители грузовиков, называют самосвалы, которые имеют шарнирное сочленение, отделяющее кабину от самосвала, «шарнирно-сочлененными самосвалами» или сокращенно ADT. Тем не менее, подрядчики часто называют их «карьерными самосвалами», хотя самосвалы также относятся к любым грузовым автомобилям, используемым для перевозки камней, независимо от того, способны ли они к шарнирному сочленению или нет. Кроме того, термины «ADT» и «внедорожный самосвал» используются взаимозаменяемо, хотя внедорожные самосвалы могут применяться к грузовикам, не являющимся ADT.

Люди даже используют общий термин «тягачи» для самосвалов, но люди также называют любой грузовик, используемый для перевозки грузов, как «самовоз», независимо от того, есть у него самосвальный кузов или нет.

К счастью, все самосвалы можно разделить на две категории: дорожные и внедорожные. Если у вас есть вопросы, не смотрите дальше. Вот что вам нужно знать о различных типах самосвалов.

Внедорожные самосвалы

Категория самосвалов повышенной проходимости включает в себя всего две подкатегории: самосвалы и самосвалы с жесткой рамой. Внедорожные самосвалы — это не просто грузовики, которые ездят по бездорожью; они не допускаются на дорогах по закону.

1.

Самосвалы с шарнирно-сочлененной рамой

Как уже упоминалось, ADT имеют центральную точку артикуляции; самосвалы — нет. Шарнирное сочленение обеспечивает большую маневренность на пересеченной местности, но они не могут перевозить столько грузов, сколько самосвалы с жесткой рамой. Производители ADT обычно производят модели грузоподъемностью 25-45 тонн, а некоторые международные OEM-производители производят модели грузоподъемностью 10-30 тонн. Компания Volvo Construction Equipment представила на выставке ConExpo-Con/Agg 2017 самый большой в мире автомобиль ADT — Volvo A60H — 60-тонный автомобиль ADT.

Производители ADT, доступные в Северной Америке, включают Caterpillar, John Deere, Liebherr, Volvo Construction Equipment, Bell Equipment и Hydrema.

2.

Самосвалы с жесткой рамой

Напротив, самые маленькие самосвалы с жесткой рамой имеют грузоподъемность около 60 тонн. С другой стороны, эти грузовики имеют грузоподъемность до 500 тонн. Они используются исключительно в горнодобывающей промышленности, тогда как ADT используются в землеройных работах, строительстве дорог, тяжелых гражданских, карьерных и горнодобывающих работах.

Производители карьерных самосвалов включают Caterpillar, Liebherr, БелАЗ, Terex и некоторые другие. Terex продала свою линейку самосвалов с жесткой рамой компании Volvo Construction Equipment, которая до сих пор продает их как грузовики под маркой Terex.

Самосвалы выставлены на аукцион

Дорожные самосвалы

Дорожные самосвалы имеют грузоподъемность от 20 до 30 тонн и охватывают девять оставшихся типов самосвалов:

1. Стандартный самосвал
2. Суперсамосвал
3. Транспортный самосвал
4. Грузовик и щенок
5. Автомобили зимней службы
6. Бортовой самосвал
7. Полуприцеп бортовой самосвал
8. Полуприцеп бортовой самосвал

   2 и трехместный прицеп 9022

Производители дорожных самосвалов включают Mack Trucks и Volvo Trucks, Peterbilt и Kenworth, Freightliner и Western Star, а также Navistar International Corporation. (Компании, упомянутые парами, принадлежат одной и той же материнской компании.) Caterpillar ненадолго вышла на этот рынок в 2011 году, но через несколько лет прекратила производство дорожных грузовиков.

Внедорожный самосвал можно разделить на два типа грузовиков: грузовики с фиксированным кузовом и тягачи.

Эти два разных типа самосвалов отличаются тем, прикреплен ли кузов к грузовику или нет. Когда кузов прикреплен к прицепу, грузовик предназначен для этого применения. Трактор оснащен шарнирно-сочлененным соединением с прицепом (называемым седельно-сцепным устройством), которое позволяет тягачу (грузовику) подключаться к прицепам различных типов. Эти типы самосвалов обычно называют самосвалами.

1. Стандартный самосвал

Стандартный самосвал, наверное, то, что приходит на ум, когда говорят о самосвалах. Он оснащен навесной, гидравлически регулируемой платформой, передним и задним управляемыми мостами и относительно небольшой колесной базой. Такая конфигурация делает их подходящими для маневрирования на перегруженных рабочих площадках и городских улицах, но при этом снижает полезную нагрузку.

Разгрузочные ворота грузовика обычно представляют собой классические распашные ворота. Он может быть доступен в качестве пассивных ворот (откройте ворота сброса, а гравитация сделает все остальное). Или они могут быть активными воротами (с гидравлическим или электронным подъемом ворот из кабины или с помощью пульта дистанционного управления).

Другой, более новый вариант ворот — задняя дверь с высоким подъемом. Ворота не распахиваются; он поднимается прямо вверх с помощью гидравлики или электроники. Это помогает контролировать скорость, с которой высвобождается материал. Возможность отмерять материал делает их хорошо подходящими для решений по контролируемой выгрузке, таких как рассеивание верхнего слоя почвы в ландшафтных проектах или соли в приложениях по борьбе со льдом.

2. Суперсамосвал

Этот самосвал похож на стандартный самосвал (с прямой осью), но может перевозить настолько больше, что конечные пользователи прозвали его «суперсамосвал». Он имеет дополнительные оси — подвижную поддерживающую ось и подъемную несущую ось с грузоподъемностью до 13 000 фунтов.

Когда самосвал полностью загружен материалом, поддерживающая ось располагается на расстоянии 11 футов позади задней сдвоенной оси. Это увеличивает расстояние между первой и последней осями (известное как внешнее измерение «моста») до максимально допустимой длины.

Удлинение задней части грузовика позволяет равномерно распределить вес по большей площади. В конечном итоге это позволяет увеличить грузоподъемность. В зависимости от длины транспортного средства и конфигурации оси суперсамосвалы могут иметь полную массу транспортного средства до 80 000 фунтов и нести 26 тонн полезной нагрузки.

Когда самосвал готов к разгрузке, два гидравлических рычага поднимают рычаги поддерживающей оси над поверхностью дороги на двух гидравлических рычагах, освобождая заднюю часть автомобиля. Поддерживающая ось убирается в заднюю часть самосвала. Это уменьшает длину грузовика, делая маневрирование более легким и безопасным.

3. Транспортный самосвал

Еще один способ увеличить грузоподъемность самосвала — прицепить к нему самосвальный прицеп. Важно отметить, что общий общий вес грузовика (полезная нагрузка грузовика плюс прицеп плюс полезная нагрузка прицепа) выше, чем просто полезная нагрузка грузовика. Помимо повышенной грузоподъемности, данная конфигурация самосвала позволяет перевозить два вида материалов, не смешивая их.

Прицеп является съемным, но должен оставаться прикрепленным к самосвалу для выгрузки. У него нет собственных средств управления дампом; органы управления находятся на грузовике.

4. Грузовик и щенок

Грузовик и щенок по сути то же самое, что и самосвал, за исключением одного отличия. Трейлер (который называется трейлером для щенков или просто щенком) способен к автономной разгрузке. Органы управления гидравлическим подъемом отвала на прицепе расположены на прицепе, а не на самосвале, как на перегрузочном самосвале. Без этих элементов управления щенок будет просто обычным трейлером.

5. Зимняя служебная машина

Некоторые самосвалы настроены на управление снегом и льдом. Они по-прежнему визуально напоминают самосвал, но с некоторыми дополнениями. Однако они редко, если вообще когда-либо, используются в приложениях для создания дампов.

Вместо того, чтобы перевозить материал из одного места в другое для его сброса, эти грузовики разбрасывают материал в пути.

В надстройки обычно входят разбрасыватели соли и снегоочиститель, чтобы грузовик мог вспахивать и разбрасывать соль или другой антиобледенитель вдоль дорог и шоссе.

Самосвалы для прицепов

Четыре из девяти категорий дорожных самосвалов относятся к типам тягачей с прицепом: бортовой самосвал, самосвал с полуприцепом, самосвал с полуприцепом и самосвал с двойным и тройным днищем.

6. Концевой отвал полуприцепа

Самосвал с полуприцепом является основной формой самосвала с прицепом, так же как стандартный самосвал является основным самосвалом. Самая большая разница между самосвалом с полуприцепом и стандартным самосвалом заключается в том, что один состоит из тягача с тремя осями, буксирующего съемный двухосный прицеп, а другой представляет собой трех- или четырехосный грузовик без прицепа.

Еще одно отличие — увеличенная грузоподъемность по сравнению со стандартным самосвалом. Это приводит к большей легкости опрокидывания, поэтому самосвалы такого типа плохо подходят для пересеченной местности и работы на крутых склонах.

7. Нижний отвал полуприцепа

Нижний самосвал полуприцепа аналогичен концевому самосвалу полуприцепа, за исключением того, что он выгружает груз из нижней части.

В этом случае ворота самосвала напоминают раковину моллюска и расположены в нижней части прицепа. Ворота могут открываться спереди назад (называемые поперечными воротами) или от середины в стороны (называемые валковыми воротами). Второй вариант размещает гораздо больше материала в центре, тогда как первый вариант распределяет материал более равномерно.

8. Двойной и тройной нижний опрокидыватель прицепа

Нижний самосвал с двойным прицепом состоит из двухосного тягача, буксирующего одноосный полуприцеп, и дополнительного полного прицепа. Нижний самосвал с тремя прицепами состоит из двухосного тягача, буксирующего одноосный полуприцеп, и двух полных прицепов.

Эти грузовики идеально подходят для перевозки нескольких типов материалов в одно место.

Маневрирование, особенно задним ходом, затруднено по сравнению с другими самосвалами.

9. Боковой самосвал

Боковой самосвал (иногда сокращается до SDT) выгружается сбоку от прицепа, а не сзади. Разгрузка в сторону позволяет быстрее выгружать материал, чем задние разгрузки, поскольку отверстие для материала больше и безопаснее, а также потому, что они с меньшей вероятностью опрокидываются, чем задние разгрузки прицепа. Гидравлические цилиндры перемещают самосвальный кузов, чтобы выгрузить материал и изменить положение самосвального кузова.
