Классификация бульдозерных отвалов. Виды и применение бульдозерного отвала

Бульдозеры применяются для перемещения большого объема сыпучих материалов и грунта. Современные бульдозеры способны выполнять довольно много разноплановых задач, благодаря навесному оборудованию, основным из которых является отвал. В зависимости от конструкции бульдозера, отвал может быть как стационарным, так и съёмным, некоторые модели оснащаются еще и системой поворота отвала в горизонтальной плоскости.

Конструкция классического отвала

Все элементы отвалов изготавливаются из высокопрочной стали, имеющей высокую прочность на растяжение. Некоторые отвалы оснащаются дополнительными листами из легированной стали, которые существенно продлевает эксплуатационные сроки оборудования. Нижняя кромка отвала оснащается креплением для мощных ножей, которые способны разрезать, даже твердые породы.

Основные типы бульдозерных отвалов

1. Неповоротный

     А) полусферический

     Б) сферический

     В) прямой

2. Поворотный прямой отвал

3. Неповоротные с гидроперекосом или дистанционным изменением угла резания.

Применяемость различных видов отвалов:

Неповоротный полусферический отвал

Это наиболее универсальный отвал, подходит для всех видов землеройных работ на грунтах всех категорий, но всегда будет обладать меньшей производительностью, чем специализированный тип отвала. Этот тип оснащается боковыми щеками, для увеличения объёма перемещаемой призмы грунта. Для работ на полигонах ТБО устанавливается дополнительный козырёк или решётка.

Неповоротный сферический отвал

Состоит он из трех основных частей – центральной и боковых. Боковые секции установлены под углом, что позволяет смещать грунт к центру отвала. Подобная форма обеспечивает минимальный процент потери перемещаемого материала, что позволяет перемещать больший объем грунта. Используется на сыпучих грунтах ( лёгкие фракции щебня,  шлаки, уголь).

Неповоротный прямой отвал

Его основное предназначение :выполнение планировочных работ, подготовка строительных площадок, засыпка траншей и котлованов и т.п

Поворотный прямой отвал

Отличительная особенность данного отвала изменение в плане (горизонтальная плоскость). Основное применение: эксплуатация и строительство дорог.

Неповоротный отвал с гидроперекосом

Гидроперекос применяется для изменения положения отвала в вертикальной плоскости и благодаря этому бульдозер сохраняет прямолинейное движение при изменение уклонов и плотности грунта.



Специализированные виды отвалов

Помимо вышеперечисленных типов, существуют узконаправленные виды отвалов, к которым относят: корчевателели, буферные, угольные, рекультивационные , торфяные отвалы и отвал для разминирования минных полей.

Корчевательный отвал

Корчеватель устанавливается вместо бульдозерного отвала с аналогичными присоединительными узлами и предназначен для удаления пней, мелколесья и камней при очистке просек под линии электропередач, трубопроводы и для мелиорации земли.

Буферный отвал

обладает особой конструкцией с резиновыми амортизаторами, которые позволяют поглощать механические удары, возникающие у подвески оборудования в момент толкания скреперов при входе их в прочный грунт. Отвал обладает прямоугольной формой с усиленной стальной пластиной по центру. Отвалы данного типа не оснащаются механизмами перекоса и могут использоваться как оборудование общего назначения.

Рекультивационный отвал

Отвалы, используемые на полях, для снятия верхнего плодородного слоя почвы называют рекультивационными. Они изготавливаются более широкими, по сравнению с другими типами подобного оборудования.

Угольные и торфяные отвалы

предназначены специально для работы с этими типами сыпучих материалов. Основное сходство их в том, что торфяной отвал прямого типа оснащается системой гидроперекоса, позволяющей работать на болотоходных тракторах. Отличие в том, что угольный отвал изготавливается сферической формы с увеличенной площадью полотна, а торфяной наоборот производится прямого типа, прямоугольной формы.

Отвал для разминирования минных полей

используется на специализированной технике инженерных войск РФ.



Стоит отметить, что от правильно подобранного типа отвала, не только облегчается выполнение определенных работ, но и существенно продлеваются эксплуатационные сроки самого бульдозера, который не испытывает лишние нагрузки в процессе врезания в грунт.

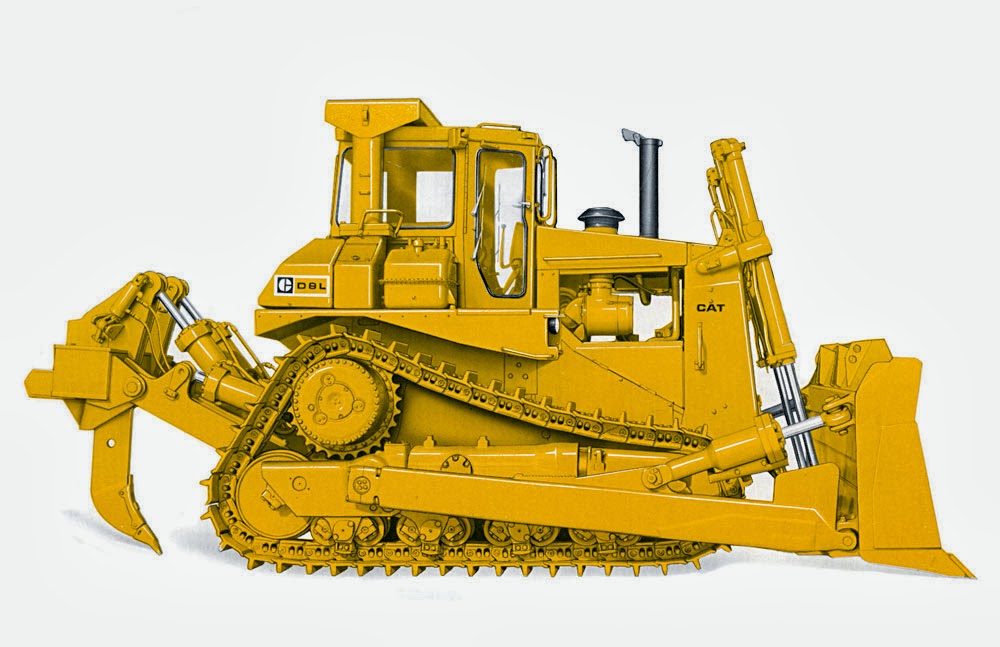

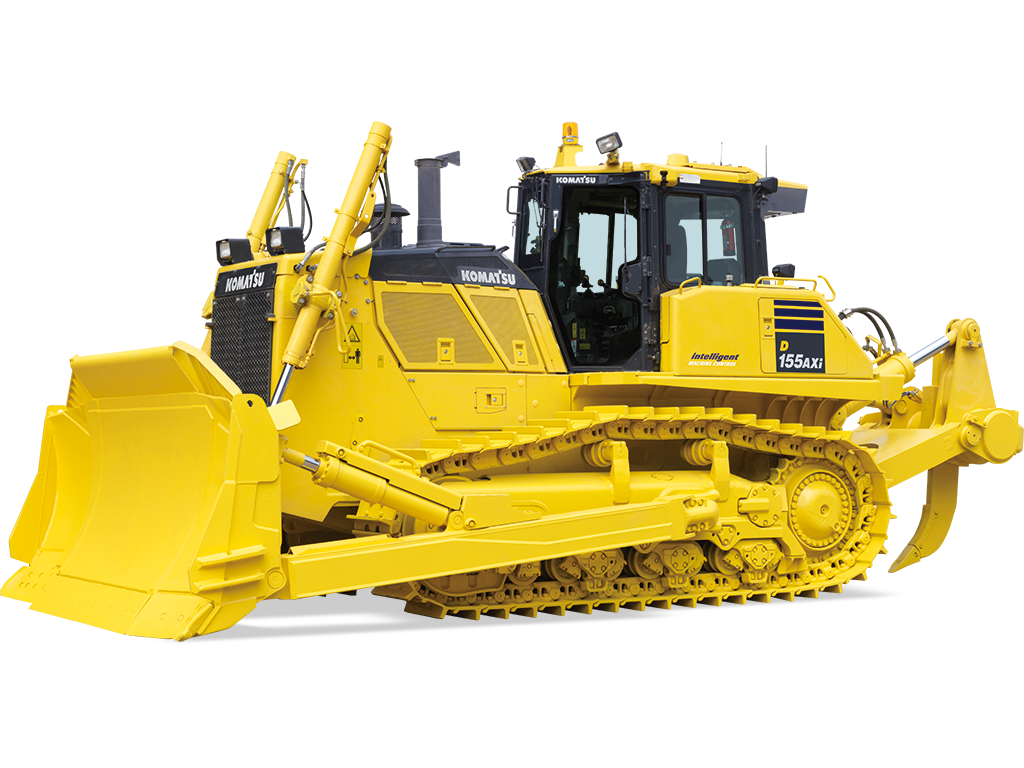

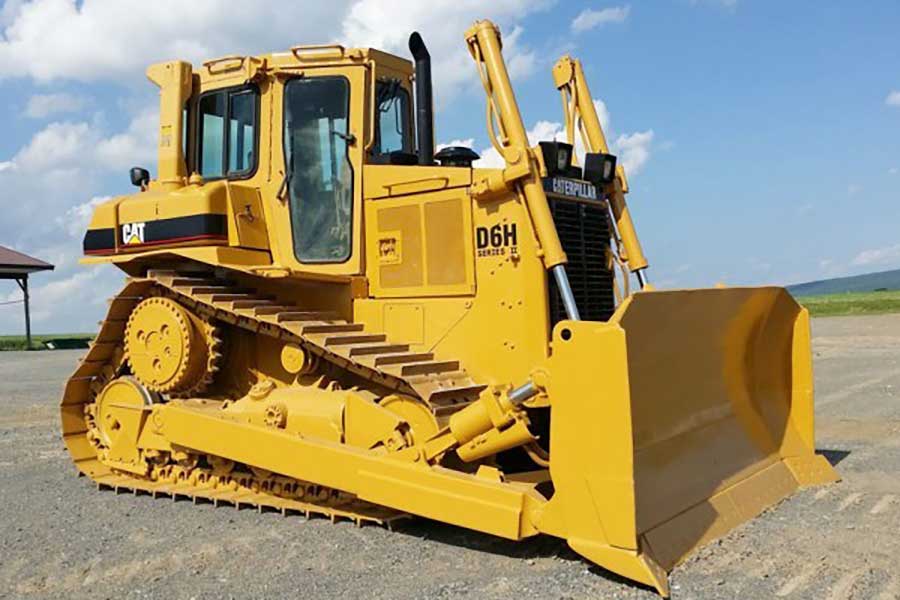

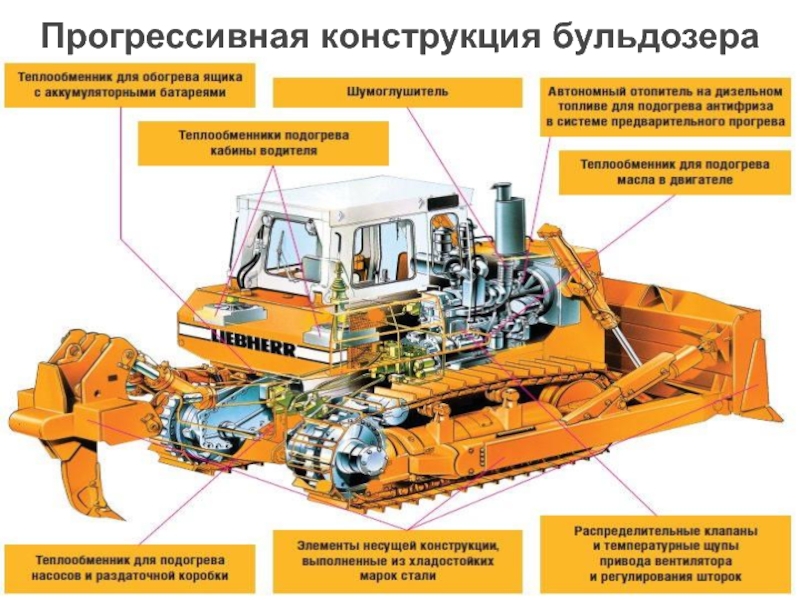

Бульдозер с неповоротным отвалом

Бульдозером называют трактор с навесным оборудованием в виде бульдозерного отвала. Основной характеристикой данного вида техники является тяговый класс трактора, по которому разделяют на сверхтяжелые (больше 35), тяжелые (от 25 до 35), средние (6-15), легкие (1,4-4) и малогабаритные (меньше 0,9). Чем выше тяговый класс, тем больший объём работ может выполнить бульдозер и разработать более тяжелые грунты.

Даная техника используются для зачистки стройплощадок, при завалах, сооружении валов, выемке и засыпке грунта, выравнивании почвы, рыхления мерзлого грунта.

Универсальность и простота  конструкции, с нее надежностью, экономической выгодностью и мощностью, делает данный вид  техники незаменимыми в строительстве.

Такая техника разделяется на бульдозера общего применения и специализированные. Например, используемые при выполнении землеройных работ или используются в работе как тягачи.

Каталог бульдозеров c неповоротным отвалом



Конструктивно различаются на два вида: с неповоротным отвалом (фиксированным расположением стороны перпендикулярно относительно продольной оси) и с поворотным отвалом.

Применение гусеничной основы, для этого вида техники, необходимо для обеспечения проходимости и создания большого тягового усилия.

Основными характеристиками неповоротного отвала являются: скорость перемещения по вертикали, высота и длина, характеристики радиуса кривизны и параметры углов (резания, перекоса, остроты ножей), высота подъема и глубина погружения в грунт относительно опоры.

Отвал бульдозера, примененном на гусеничном тракторе, состоит из жестко сваренной металлической конструкции с полусферическим или сферическим профилем листа. К нижнему краю ковша закрепляются съёмные, износостойкие ножи, а сверху, чтобы препятствовать пересыпанию почвы, крепится козырек.

Чтобы повысить производительность, при использовании техники на легких грунтах, крепятся специальные накладки (уширители, удлинители и открылки).

В техники с неповоротным отвалом, применена следующая компоновка. Толкающее устройство (два бруса) прикрепляется шарнирами к самому отвалу. Металлические брусья также, подсоединены упряжными шарниры до балок ходовой части транспорта.

Благодаря шарнирам, конструкция может изменять угол наклона в плоскостях горизонтальной, а также вертикальной. Осуществляют перемещение отвала двумя гидроцилиндрами (имеющим двойне действие), которые прикреплены к кронштейнам шарнирно. В рабочем, предназначенном для работы, отвал удерживается раскосом, который винтовой используется чтобы можно было изменять угол срезания лезвий ножа ковша и гидрораскосом.

В горизонтальной же плоскости механизм поддерживается применению в конструкции компенсации перекоса.

Гидрораскос (состоит с гидрозамка, подключённого до гидросистемы трактора и гидроцилиндру основы двойного предназначения) может изменять в перпендикулярной плоскости угол отвала перекоса, поворачивая его до +12°.

20 терминов, связанных с экскаваторами, которые вы должны знать

Экскаваторы имеют несколько названий: экскаваторы, гусеничные мотыги, 360-е, JCB и даже резиновые утки. Существует довольно много терминологии, связанной с экскаваторами. Вот почему мы составили этот список из 20 общих терминов, связанных с экскаваторами , которые должен знать каждый в отрасли.

Вот некоторые другие посты, на которые вы, возможно, захотите взглянуть…

• 5 простых правил эффективного обслуживания ходовой части экскаватора
• Распространенная проблема гидравлических двигателей экскаваторов CAT
• Нужен ли вашему экскаватору гусеничный двигатель Eaton?

Отвал для обратной засыпки (иногда называемый бульдозерным отвалом) представляет собой отвал, расположенный на уровне земли между гусеницами или колесами. Его основное назначение — убрать с дороги лишний материал, но он также может использоваться для закрепления экскаватора на месте.

Стрела представляет собой угловую стрелу, которая крепится к самому экскаватору и 9Рычаг 0003 закреплен на стреле. Рукоять иногда называют ковшом или рукоятью . Поворотная стрела может двигаться вправо или влево вместе с машиной, в отличие от стандартных стрел, которые могут двигаться только вверх или вниз.

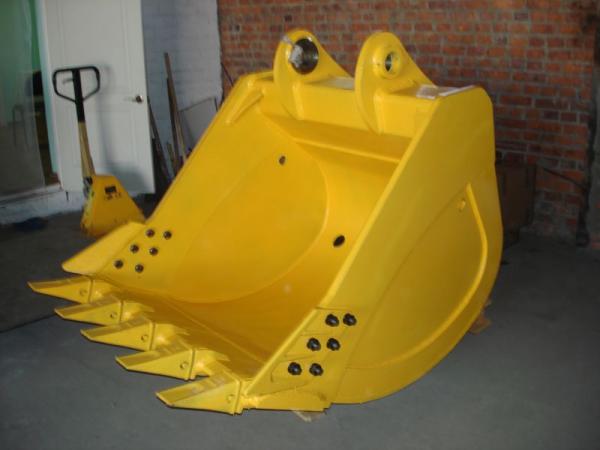

Ковш расположен на конце рукояти и доступен в различных исполнениях для различных целей, таких как ковши общего назначения, ковши для камней и ковши для бурового раствора.

Дорожный просвет — расстояние от земли до основания ходовой части между гусеницами или колесами.

Давление на грунт — это мера того, насколько вес экскаватора распределяется на ходовую часть.

Грузеры представляют собой выступающие ребристые конструкции (похожие на протекторы шин) на гусеницах экскаватора. Их цель — помочь увеличить тягу.

На экскаваторе дом включает кабину, противовесы, топливный бак, гидробак и двигатель. Кабина установлена ​​на шасси .

Гидравлические домкраты используются для управления стрелой, рукоятью и ковшом .

Максимальное усилие на ковше — это сила, которую можно приложить к движению запястья, используемому при земляных работах с самой большой доступной конфигурацией стрела/рукоять.

 Максимальная глубина копания измеряет, насколько далеко экскаватор может копать, когда стрела, рукоять и ковш выдвинуты вниз.

Рабочий вес экскаватора — это то, сколько он весит в обычной строительной среде. Это включает в себя вес типичного оператора и вес жидкостей, таких как топливо и гидравлическая жидкость.

Вылет — это то, насколько далеко можно выдвинуть стрелу экскаватора.

Болотная подушка — это большая деревянная подушка, которая используется под гусеницами, когда грунт мягкий. Это помогает лучше распределить вес экскаватора и предотвратить проседание гусениц в мягком грунте.

Качели относится к пространству, необходимому для вращения экскаватора. Zero Tail Swing Модели не требуют дополнительного пространства для вращения, так как дом остается внутри ширины гусениц. Двигатель качелей приводит в действие качели, а шестерни качания облегчают качание.

Гусеничный привод (также известный как ходовой двигатель, главная передача и гусеничный двигатель) обеспечивает крутящий момент, необходимый для перемещения гусениц для движения машины.

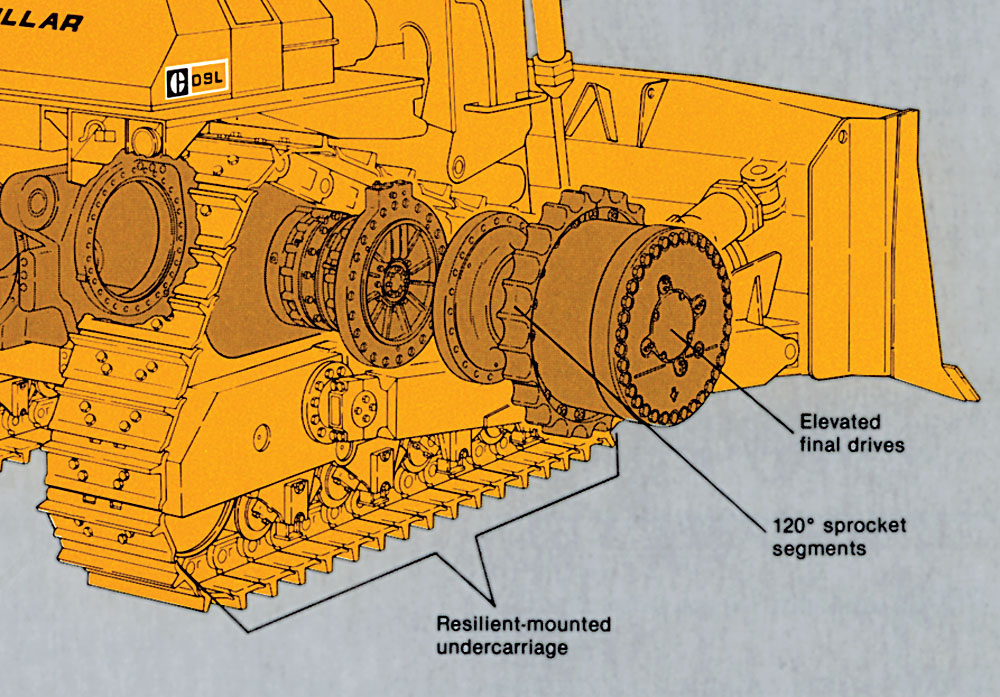

Ходовая часть экскаватора включает в себя следующее: двигатели главной передачи, гусеницы, раму гусеницы и отвал (если есть).

Колесные экскаваторы имеют колеса вместо гусениц. Термин « резиновая утка» иногда используется для обозначения колесных экскаваторов.

Мы пропустили какие-либо термины? Что бы вы хотели знать, когда впервые начали работать с экскаваторами ? Напишите нам в комментариях!

Главная передача Техас  — ваш партнер в поставке новых или восстановленных гидромоторов главной передачи от одного мини-экскаватора до парка тяжелой техники. Позвоните сегодня, чтобы мы могли найти для вас подходящую главную передачу или гидравлический компонент, или зайдите в наш интернет-магазин, чтобы  найти свою оригинальную деталь. марка производителя двигателя сейчас .

Что это за строительная машина?

Идентификационные номера строительных машин

Хотите знать, какой тип строительной техники вы ищете? Ниже приведены несколько распространенных землеройных машин, используемых на дорожных и коммунальных работах:

Экскаватор

(также называемый «гусеничной лапой»)

Эта гусеничная машина оснащена «рукоятью» с ковшом на конце, которая позволяет вниз, чтобы поднять или копать. Он способен совершать полный круг и обычно используется в строительстве и земляных работах, где необходимо перемещать материал из одной точки в другую. Во многих случаях удаляемый материал загружается непосредственно на грузовик для транспортировки. Эти машины также используются для расчистки кустарника, строительства траншей и укладки труб. Из-за своего тягового усилия и способности двигаться по пересеченной местности экскаваторы часто оснащаются навесным оборудованием, таким как ножницы для деревьев или захваты для удаления деревьев. Еще одно популярное приспособление для сноса — отбойный молоток (также называемый молотком), который разбивает бетон или камень. Производители включают Cat, Deere, Komatsu и Volvo.

Компактный или мини-экскаватор

Младший брат большого экскаватора, эта машина обладает высокой маневренностью и способна проникать в области, недоступные для более крупных экскаваторов. Имеет резиновые гусеницы и копает траншеи меньшей глубины. Это особенно полезно для работы на закрытых дворах. Производители включают Kubota, Caterpillar, Deere и Bobcat.

Погрузчик с бортовым поворотом

Этот небольшой колесный погрузчик может поворачиваться и маневрировать в стесненных условиях радиус. Погрузчики с бортовым поворотом получили свое название благодаря способности удерживать одну сторону машины в статике, позволяя колесам вращаться с другой стороны. Эта машина может поднимать ковш высоко над кабиной оператора для загрузки грузовиков. Он может быть оснащен десятками навесного оборудования, включая вилочные погрузчики, шнеки, грейферы, дробилки и строгальные станки. Производители включают Bobcat, Case, Cat и Deere.

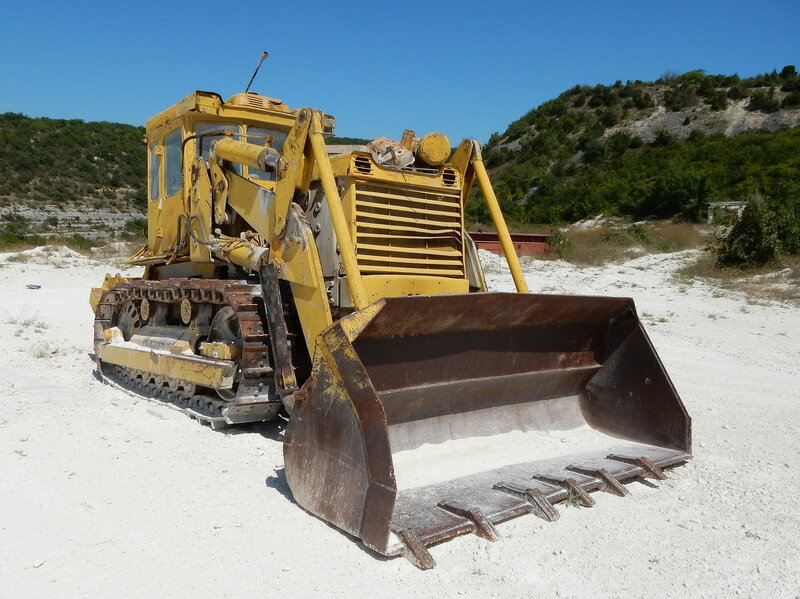

Компактный гусеничный погрузчик

Похож на погрузчик с бортовым поворотом, только на резиновых гусеницах, что дает машине дополнительную возможность работать в грязных условиях. Эти машины стали чрезвычайно популярными за последние несколько лет; производители включают Bobcat, Cat, Deere и Takeuchi.

Колесный погрузчик

(также называемый фронтальным погрузчиком)

Эта машина имеет четыре колеса одинакового размера и ковш, который загружает материал в грузовик или конвейер, а также перемещает материала на стройплощадке. Эти машины различаются по размеру и мощности и включают компактные размеры, которые очень маневренны. Многие из этих машин шарнирно-сочлененные или шарнирно закреплены посередине, что обеспечивает большую маневренность. С добавлением ножниц для деревьев, захвата или другого навесного оборудования колесные погрузчики также можно использовать для работ по сносу. Вилки — еще одно распространенное приспособление. Производители включают Caterpillar, Deere, Komatsu, Doosan, Case и Hitachi.

Обратная лопата

(Также называется трактор-погрузчик-обратная лопата или погрузчик-обратная лопата)

Эти машины имеют два рабочих конца: передний конец имеет ковш погрузчика (например, колесный погрузчик, указанный выше) и на заднем конце есть обратная лопата, напоминающая рабочий конец экскаватора.
