Замена ТНВД на двигателях ММЗ Д-260.4, Д-260.4С, Д-260.3 28.08.2020 10:45

     Поломка любой техники — один из не приятных моментов, останавливающий рабочий процесс. Самым дорогостоящим в ремонте является обслуживание двигателя. Для того, чтобы не попасть в трудную и «дорогостоющую» ситуацию, необходимо заранее производить диагностику и производить ремонт вышедших из строя деталей.

Одной из распространенных причин нестабильной работы двигателя является выход из строя Топливного насоса высокого давления.

В данной статье мы рассмотрим ТНВД 365.1111005-40.04 семейства «Компакт 32», его аналоги и порядок его замены.

Топливный насос высокого давления — это один из важных элементов двигателя, отвечающий за для подачи в цилиндры под определенным давлением и в определенный момент цикла, точно отмеренных порций топлива, соответствующих данной нагрузке приложенной к коленчатому валу.

ТНВД 365.1111005-40.04 семейства «Компакт 32» — является топливным насосом высокого давления с вертикальным рядным расположением плунжерных пар, количество секций — 6, межсекционное расстояние — 32 мм. Данный топливный насос выского давления используется на дизельные двигатели с объемом цилиндра до 1,5 литра и мощностью до 30 кВт на цилиндр. ТНВД 365.1111005-40.04 позволяют обеспечить цикловую подачу до 160 мм и давление впрыска топлива от 450 до 1100 ба. Комплектуются механическим всережимным и однорежимным регулятором частоты вращения. Внешняя скоростная характеристика двигателя формируется прямым, обратным корректором и корректором по наддуву.

Топливный насос высокого давления  363.1111005-40.04 производства  ОАО ЯЗДА (ЯМЗ) г.Ярославль, применяется на следующих видах техники:

— Комбайн «Гомсельмаш» КСК-100А  с двигателем ММЗ Д-260.4 Д-260.4С2,

— Трактор Беларус-2022 с двигателем ММЗ Д-260. 4 Д-260.4С2,

— Экскаватор  ЭС -4226, ЭС- 4326 с двигателем ММЗ Д-260.4 Д-260.4С2.

ТНВД ЕВРО 1 363.1111005-40.0 взаимозаменяем:

— Топливный насос высокого давления ТНВД 632.1111007-24 НЗТА Ногинск (Д-260.4С)

— Топливный насос высокого давления ТНВД РР6М10Р1f-3493 Моторпал Чехия (Д-260.3)

Порядок замены ТНВД MOTORPAL на ТНВД НЗТА, ОАО ЯМЗ:

Работу по переустановке насосов производить на очищенном от пыли и грязи и тщательно вымытом двигателе.

1. Отсоединить от рычагов регулятора тяги управления насосом–аналогом.
2. Отсоединить топливопроводы высокого давления от штуцеров насоса–аналога и освободить топливопроводы от зажимов.
3. Отсоединить топливопроводы низкого давления от насоса-аналога, фильтра тонкой очистки и трубку подвода воздуха к пневмокорректору.
4. Снять крышку люка со стороны шестерни привода топливного насоса.
5. Отвернуть три гайки крепления шестерни привода к фланцу топливного насоса-аналога.
6. Отвернуть болты крепления фланца топливного насоса с двигателем и снять топливный насос
7. На отдельных модификациях двигателей для обеспечения размещения пневмокорректора ТНВД и кронштейна крепления фильтра тонкой очистки допускается доработка.
8. Установить ТНВД 632.1111007-20 на двигатель Д-260.1, введя шпильки фланца привода в шестерню.
9. Закрепить насос болтами крепления к двигателю.
10. Подсоединить топливопроводы низкого давления к топливному насосу, сохранив прежнюю систему подвода и отвода топлива.
11. Прокачать систему топливоподачи ручным насосом и отрегулировать угол начала подачи топлива на двигателе, руководствуясь техническим описанием и инструкцией по эксплуатации Д-260 ОАО «ММЗ». (Угол начала подачи топлива для насоса 632.1111007-20 составляет 14…16град). Зафиксировать три гайки фланца привода.
12. Установить трубки высокого давления, не отсоединяя от форсунок. При установке, трубки подогнуть по месту.
13. Во избежание поломок трубок высокого давления от вибрации двигателя закрепить их зажимами.
14. Подсоединить трубку подвода воздуха к противодымному корректору.
15. Подсоединить тяги управления регулятором, отрегулировав их по длине, и обеспечив полный ход рычага управления ТНВД.
16. Залить через пробку на крышке регулятора 250 мл моторного масла и запустить двигатель.

Все советы в данной новости носят рекомендательный характер !!!

Железный конь не пахарь, не кузнец, не плотник, а первый на селе работник.

ТНВД МТЗ-82: регулировка топливного насоса

Статья обновлена 29.06.2019

Среди самых востребованных моделей тракторной техники, применяемой в различных сферах, наибольшее распространение получил МТЗ 82. ТНВД данного трактора представляется важным элементом конструкции, который необходим для корректной работы транспортного средства. Периодически он может требовать регулировки или ремонта, которые можно выполнить своими руками.

Характеристика ТНВД

Топливный насос МТЗ относится к категории четырехплунжерных агрегатов, предназначен для обеспечения необходимой циркуляции топлива. В конструкции трактора он расположен в одном блоке с подкачивающим аналогом и центробежным регулятором. Блок расположен с левой части двигателя Д-240, закреплен с помощью болтов на распределительной крышке.

Прежде чем выяснить, как добавить топливо на ТНВД МТЗ, необходимо более подробно ознакомиться с его характеристиками и особенностями. Корректная работа узла обеспечивается за счет действия коленвала, который приводит его в действие посредством шестереночного механизма.

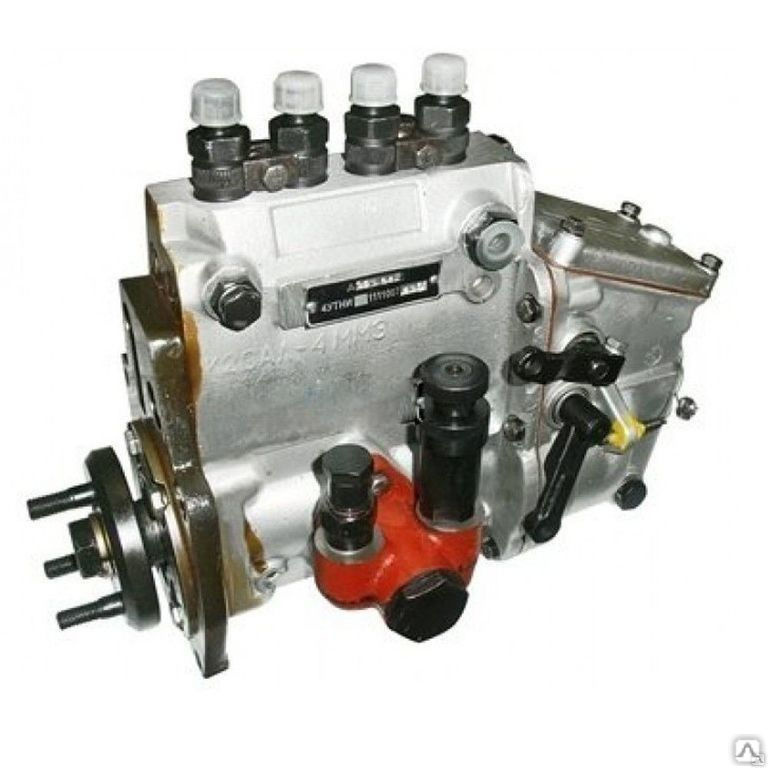

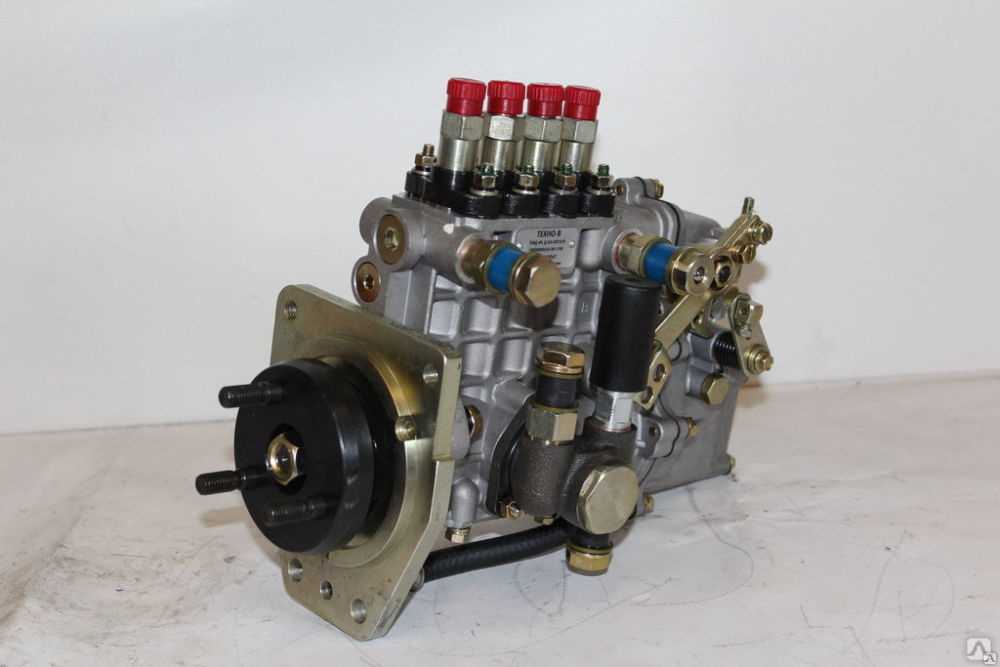

Топливный насос трактора МТЗ

К числу наиболее значимых характеристик этого важного элемента целесообразно отнести:

• завод-изготовитель — Ногинск;
• номер по каталогу запчастей — 4УТНИ-1111005-20;
• сфера применения — силовые агрегаты серии Д (с 240 по 248.1 модификацию) для различных моделей МТЗ;
• тип привода — втулка шлицевая.

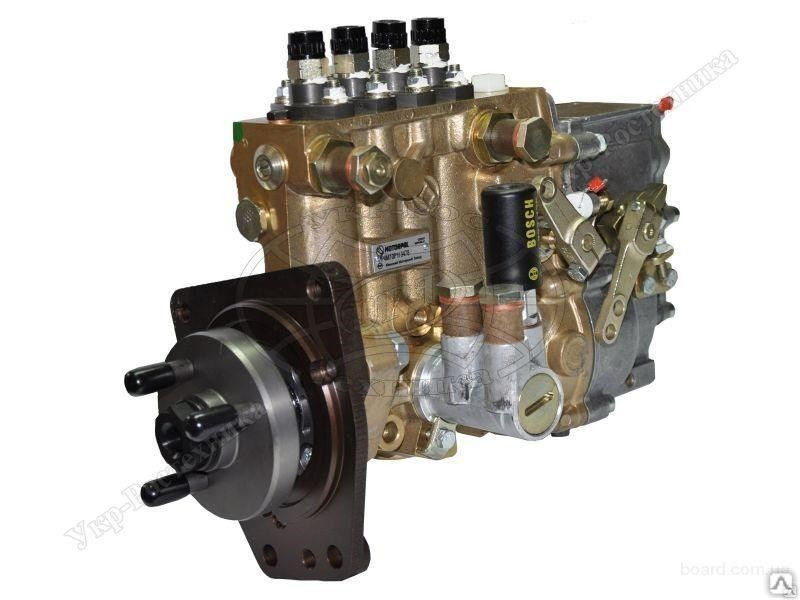

Аппаратура топливная МТЗ 82 не является полностью уникальной разработкой, поскольку у неё есть зарубежные аналоги. Примером может служить PP4M9P1g-4201 чешского производства, который практически идентичен по своему техническому устройству и характеристикам.

Устройство

Планируя выполнить ремонт ТНВД МТЗ, следует более подробно ознакомиться с конструкцией подобного элемента. Она отличается минимальным количеством элементов и высокой надежностью, что позволяет существенно упростить процедуру регулировки насоса, а также устранение неисправностей. Основными составными элементами данного агрегата представляются:

• плунжерные пары;
• корпус;
• клапан нагнетательного типа;
• толкатели;
• кулачковый вал;
• приводной механизм плунжеров.

Головка насоса и корпус представляют собой единый элемент, производимый из высокопрочного алюминиевого сплава. Устройство узла предусматривает, что на передней части корпуса размещается специальная плита, используемая для монтажа изделия непосредственно на двигатель. Разбираясь, как снять ТНВД с МТЗ 82, следует отметить, что для этого достаточно демонтировать крепежные болты.

Задняя часть плиты оснащена специальным фланцем, который используется для установки регулятора. Принцип работы изделия крайне прост, предусматривает выполнение следующего алгоритма действий:

1. Кулачковый вал начинает вращение, поднимая с помощью ролика толкатель.
2. Толкатель вместе с плунжером опускается.
3. Топливо заполняет пространство в гильзе, освободившееся из-за спуска плунжера.
4. Во время возвращения элемента в исходное состояние создается давление, за счет которого с помощью клапана порция топлива поступает через форсунки.

Подобный цикл повторяется с определенной периодичностью, что позволяет поддерживать необходимый для корректной работы двигателя уровень топлива.

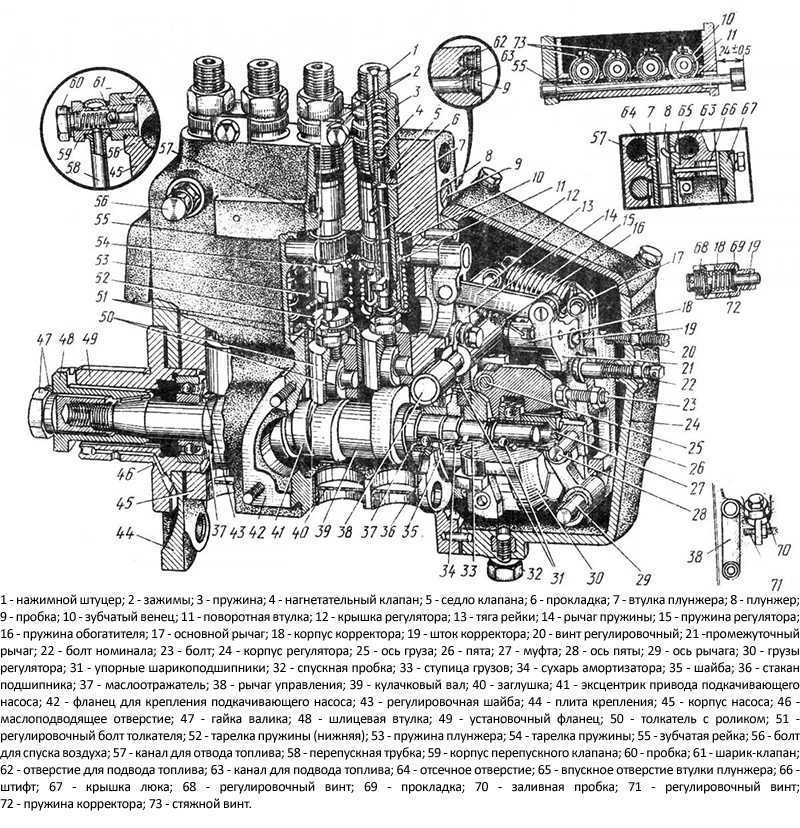

Схема топливного насоса

Регулировка топливного насоса

Одним из важнейших мероприятий по обслуживанию топливного насоса трактора МТЗ представляется его регулировка. Если она будет выполнена правильно, владельцу техники удастся избежать поломки насоса и других элементов конструкции. Манипуляции по регулировке осуществляются с помощью специального стенда, а также необходимого инструмента:

• приборы, позволяющие измерить частоту вращения вала;
• диск для определения подачи топлива;
• мерная тара для контроля объемов горючего;
• привод и вариатор, которые способны на плавное изменение частоты вращения.

Скоростные показатели настраиваются посредством болта, расположенного в корпусе изделия, который отвечает за степень натяжения регуляторной пружины. Вкручивание болта приводит к повышению показателей, а выкручивание против часовой стрелки, напротив, позволит уменьшить частоту оборотов. Регулировка подачи топлива осуществляется с помощью специальной гильзы, которая работает по аналогичному принципу. Для равномерности подачи следует использовать борт номинала, который также расположен на корпусе.

Устранение неисправностей

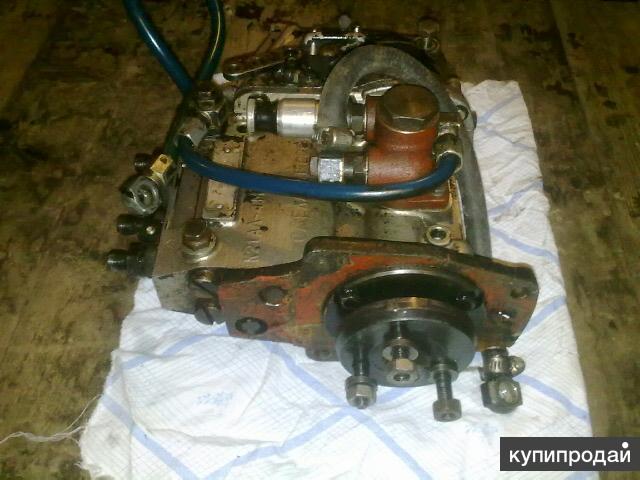

Существует сразу несколько самых распространенных неисправностей, с которыми чаще всего приходится сталкиваться владельцам тракторов МТЗ. Поскольку цена на топливный насос невысока, мастер при желании может полностью его заменить, однако значительно экономнее будет самостоятельно устранить поломки.

Самая частая поломка — износ пары плунжеров, что обусловлено низким качеством топлива, обилием примесей в нем. Для ремонта потребуется восстановить либо заменить поврежденные элементы. Во избежание поломки следует регулярно очищать и менять топливный фильтр.

Часто к поломкам приводят гидроудары из-за появления воды в системе. При возникновении проблемы потребуется тщательно очистить элемент от остатков влаги, после чего восстановить её герметичность.

Заключение

Топливный насос, используемый на тракторной технике серии МТЗ, отличается простым устройством, длительным сроком службы, ремонтопригодностью. Процедура его регулировки может быть выполнена мастером самостоятельно, а доступная стоимость запчастей делает ремонт насоса малозатратным.
