Муфта сцепление трактора Т-25 его схема и регулировка
В сегодняшней статье мы рассмотрим один из важных моментов в работе с трактором Т-25 – схему и принцип работы сцепления. Также будут рассмотрены основные конструктивные моменты корзины (муфты) сцепления, данные ценные рекомендации как сохранить его целостность и продлить срок службы, а также произвести регулировку.
Что такое сцепление трактора Т-25 и основы его работы
Сцеплением называют механизм в сборе (выжимная педаль или рукоять, корзина или муфта), что служит для временного отключения силовой передачи (трансмиссии) от двигателя при смене скоростных передач, а также их включения при старте трактора.
Сцепление трактора Т-25 состоит из сухой однодисковой постоянно-замкнутой муфты. Её принцип действия базируется на том чтоб посередине двух чугунных поверхностей маховика и нажимного диска крепится с помощью пружин ведущий диск со специальными накладками состоящих из материала с высоким коэффициентом трения (фрикционным).
Под воздействием пружин посредине этих поверхностей и ведущего диска возникает сила трения, которая обеспечивает передачу крутящего момента двигателя на ведомый вал муфты сцепления и затем к главной передаче трактора Т-25. При отключении муфты усилие пружин на главный диск прекращается.
Важно! Главная особенность муфты трактора Т-25 – наличие второго потока мощности. Который идет от двигателя через маховик и кожух корзины сцепления к зубчатым колесам привода насоса гидравлики.
При этому получается, что передача минует некоторые фрикционные поверхности сцепления. Из-за этого мощность от работающего двигателя к насосу передаться постоянно.
Схема муфты сцепления трактора Т-25
Ниже мы приведем подробную схему корзины сцепления и опишем основные моменты, которые возникают при её работе.

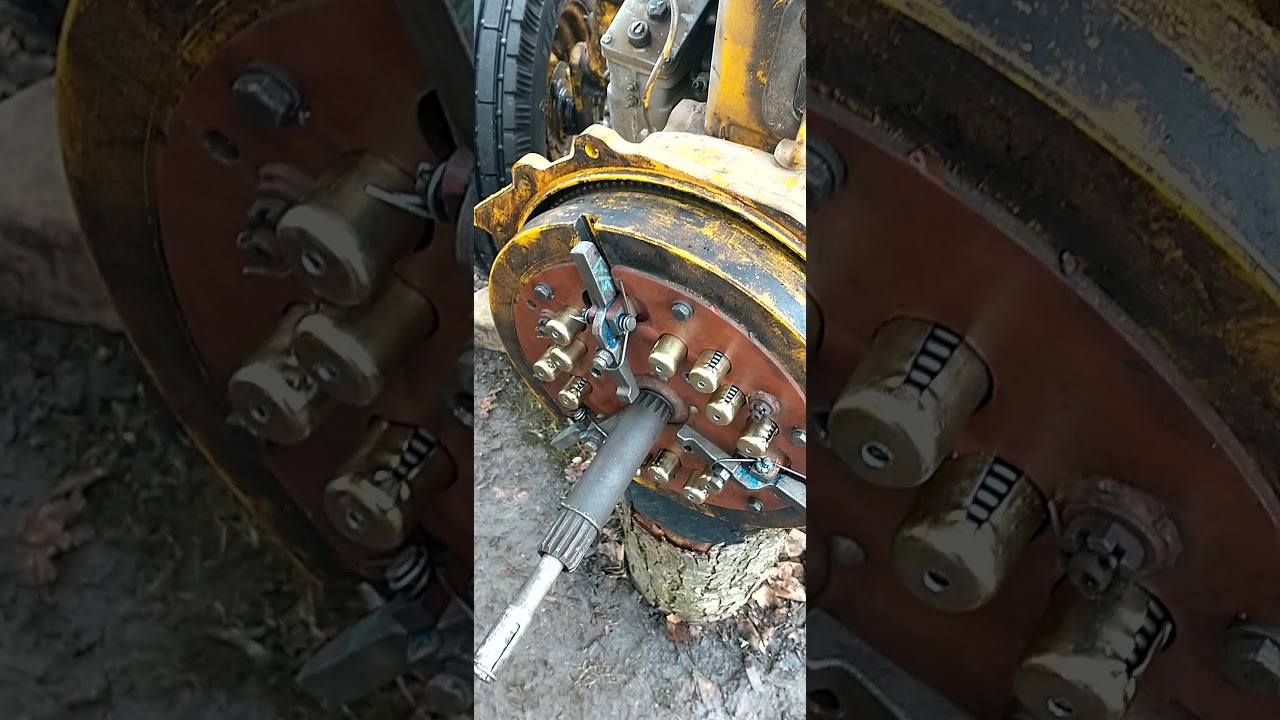

Муфта находиться внутри корпуса из чугуна (8). Сам корпус соединен болтами к картеру маховика мотора (7) и выравнивается по бурту.
Ведущие элементы корзины – сам маховик (1), кожу совместно со ступицей (5) и нажимной диск (2).
Кожух крепится к маховику с помощью двух штифтов и 6-тью болтов. Вращение от маховика к диску передаться через кожух, с помощью направляющих пальцев (22).
Пружины находятся в выточках диска и опираются на него с помощью термоизоляционных прокладок, которые также защищают пружины от возможного перегрева при буксовании трактора.
Для того чтобы тепло лучше отводилось от пружин сцепление и нажимного диска – стаканы сделаны со специальными поперечными.
В центральной части (5) находится три гладких отверстия, а в самом диске три резьбовых для болтов, которые соединяют диск с пружинами и собственно сам кожух.
Ведомый стальной диск (3) – свободно перемещается по шлицам вала (4) корзины, также вместе с ним свободный ход имеют ступица и две асбестовые накладки.
Двухрядный шариковый подшипник, находящийся в расточке коленвала – служит передней опорой для ведомого.
В области центральной расточки соединяющего корпуса находятся стаканы: внутренний (18) и внешний (28), которые образуют полость.
В ней расположен зубчатое колесо (16) привода, ведущего к гидронасосу.
Шестерня, которая напрессована на ступице (20), фиксируется на ней с помощью призматической шпонки. Вращение шестерни осуществляется с помощью двух подшипниках (17).
Внутренняя шлицованная часть ступицы (20) опирается на специальные шлицы полого вала (15). Он передаёт вращение от кожуха корзина сцепления к ведущему зубчатому колесу
Ведомая шестерня (27) находиться в постоянном зацепе с ведущей шестерней (16) привода гидронасоса, и находиться в корпусе (25). Для этого сделаны специальный люки, которые соединяют зубчатые колеса в внутреннем стакане и корпусе.
В привод насоса и ведущей шестерни масло заливается через отверстие (25), которое закрыто пробкой имеющую коническую резьбу. В верхней части соединительного кожуха, сверху полости главного зубчатого колеса находится сапун, который предотвращает повышение внутреннего давление системы.
Схема педали муфты сцепления и принцип работы
Педаль муфты сцепление крепится на валике (9), он проходит через расточки главной передачи (6).
Второй его конец соединяется с помощью вилки (7) и тяги (8) с рычагом блокировки передачи (5). Соединение педали с валиком, выключающим муфту осуществляется с помощью тяги (10).
На схеме показан пунктиром момент, когда педаль муфты сцепления выжата полностью, тогда штифт (2) должен упираться в пол (4). Это приводит к тому, что муфта полностью выключается, а рычаг (5) перемещает валик в переднее положение, при этом осуществляется свободная возможность переключения передач трактора.
Если педаль опущена, то штифт (3) упирается в пол (4), тогда муфта включена и переключение невозможно.

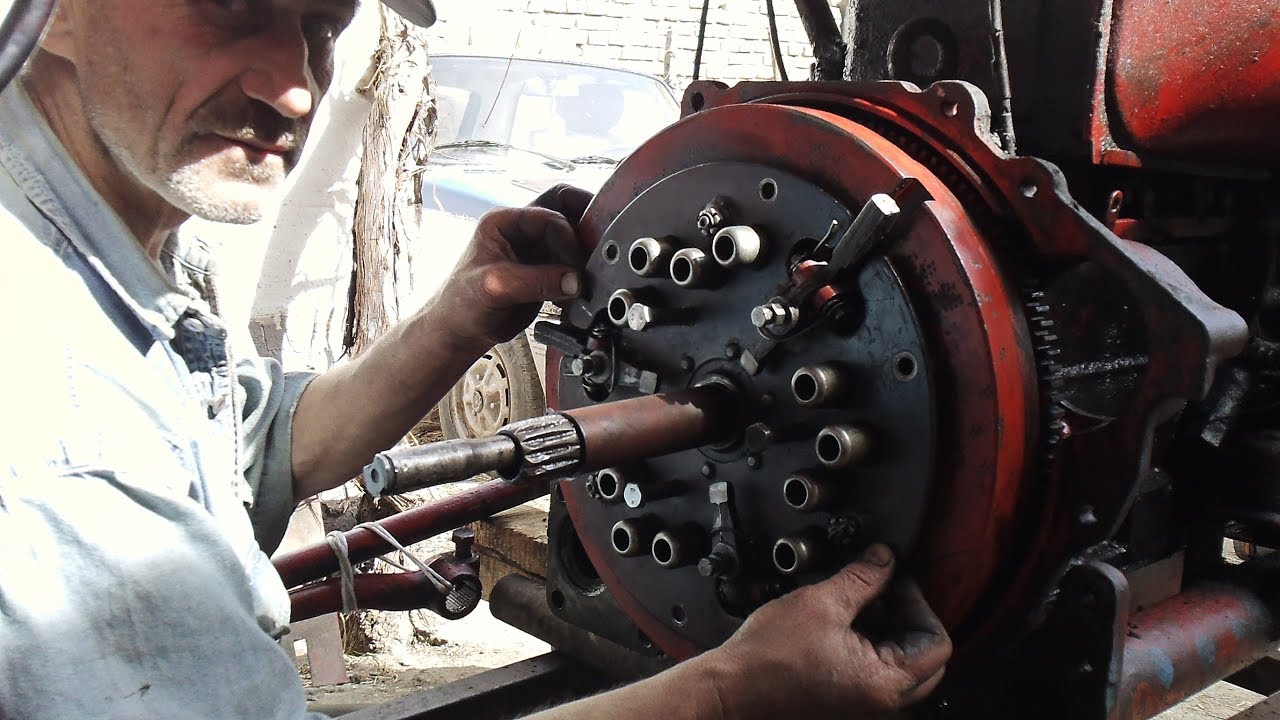

Как регулировать сцепление трактора Т-25
Регулировка муфты сцепление осуществляется по следующему принципу:
Зазор между упорного подшипника и кулачком отжимного рычага должен соответствовать 2-3 мм.
Допустима разница не более 0,1 мм для отдельных рычагов.
С периодом износа фрикционных накладок зазор будет уменьшаться. Процесс регулировки муфты сцепления проходит через люк соединяющего корпуса (10).
Сам же корпус крепется болтами к лобовой плоскости корпуса главной передачи.
Процесс монтировки муфты (21) происходит в соединительном корпусе и его выполняют через люк, который закрыт крышкой (23).
