Одна из особенностей, которая пугает некоторых потенциальных покупателей автомобилей УАЗ – отличия по управляемости на дороге от других легковых автомобилей.
Выезжая на УАЗе на асфальтированную дорогу, владельцы задаются вопросом: почему некоторые автомобили УАЗ приходится на дороге «ловить»? Неужели УАЗ не может двигаться по хорошей дороге так же уверенно, как и на бездорожье?
Конечно, может, но для этого нужно знать особенности конструкции системы рулевого управления этого автомобиля.
Как известно, управление движением современных автомобилей осуществляется с помощью руля. Основа рулевого управления — скрытый в недрах автомобиля рулевой механизм.
Для поворота автомобиля необходимо на некоторый угол отклонить его передние (или задние) колеса — как раз эту задачу и решает рулевой механизм. В сущности, любой рулевой механизм – это редуктор, который изменяет и передает крутящий момент.
Однако редуктор редуктору, как известно — рознь, поэтому в автомобилях используются различные типы редукторов и рулевых механизмов:
1) Червячный рулевой механизм («червяк-ролик, червяк-сектор») сегодня можно встретить на старых легковых автомобилях, небольших грузовиках, автомобилях повышенной проходимости и автобусах.
Конструктивно устройство состоит из следующих элементов:
— рулевой вал
— передача «червяк-ролик»
— картер
— рулевая сошка
Пара «червяк-ролик» находится в постоянном зацеплении. Глобоидальный червяк представляет собой нижнюю часть рулевого вала, а ролик закреплен на валу сошки. При вращении руля ролик перемещается по зубьям червяка, благодаря чему вал рулевой сошки также поворачивается. Результатом такого взаимодействия является передача поступательных движений на привод и колеса.
Рулевой механизм червячного типа имеет следующие преимущества:
— возможность поворота колес на больший угол;
— гашение ударов от дорожных неровностей;
— передача больших усилий;
— обеспечение лучшей маневренности автомобиля.
Изготовление конструкции достаточно сложное и дорогое – в этом главный ее минус. Рулевое управление с таким механизмом состоит из множества соединений, периодическая регулировка которых просто необходима. В противном случае придется заменять поврежденные элементы.
2) Винтовой рулевой механизм («винт-шариковая гайка-рейка-сектор») применяется на грузовиках, только в связке с усилителем руля.
3) Реечный рулевой механизм («шестерня-рейка») на сегодняшний день является наиболее распространенным, он устанавливается почти на всех легковых автомобилях с передним приводом.
В реечный рулевой механизм входят следующие элементы:
— корпус механизма;
— передача «шестерня-рейка».
Шестерня устанавливается на рулевом валу и находится в постоянном зацеплении с рейкой. В процессе вращения рулевого колеса рейка перемещается в горизонтальной плоскости.
В результате соединенные с ней тяги рулевого привода также перемещаются и приводят в движение управляемые колеса.
Механизм «шестерня-рейка» отличается простотой конструкции и высоким КПД.
К его преимуществам можно отнести:
— меньшее количество шарниров и тяг;
— компактность и невысокая цена;
— надежность и простота конструкции.
С другой стороны, редуктор этого типа чувствителен к ударам от неровностей дороги – любой толчок от колес передастся на руль.
На автомобилях УАЗ ПАТРИОТ устанавливается рулевое управление с червячным механизмом, представляющее собой разновидность редуктора, рассчитанного на эксплуатацию в жёстких условиях.
1) Механизм рулевой (УАЗ-3163) С ГИДРОУСИЛИТЕЛЕМ «DELPHI» (артикул 3163-3400500, устанавливался на УАЗ-3163, выпускаемые до 2014 года):
2) Рулевой механизм YUBEI с сошкой в сборе с гидроусилителем «ZF» (артикул 3163-00-3400011-10, устанавливался на УАЗ-3163, выпускаемые с 2014 по 2017 год)

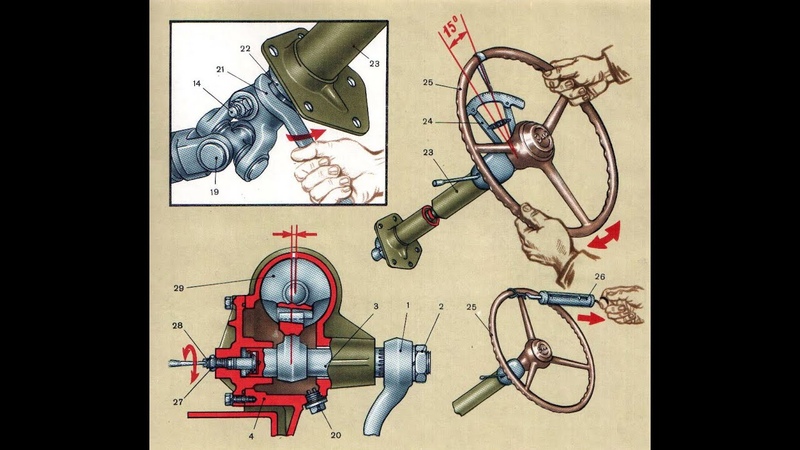

Конструктивной особенностью червячного рулевого механизма являются зазоры, которые необходимы для правильной и надёжной работы рулевого механизма.
Рулевой механизм необходимо отрегулировать таким образом, чтобы этот люфт был минимален в положении сошки «по центру».
От положения сошки рулевого механизма «по центру» следует регулировать положение рулевого колеса и длину короткой рулевой тяги, установив колёса в положение «прямо».
Управляемость зависит также от наличия люфта в рулевых наконечниках.

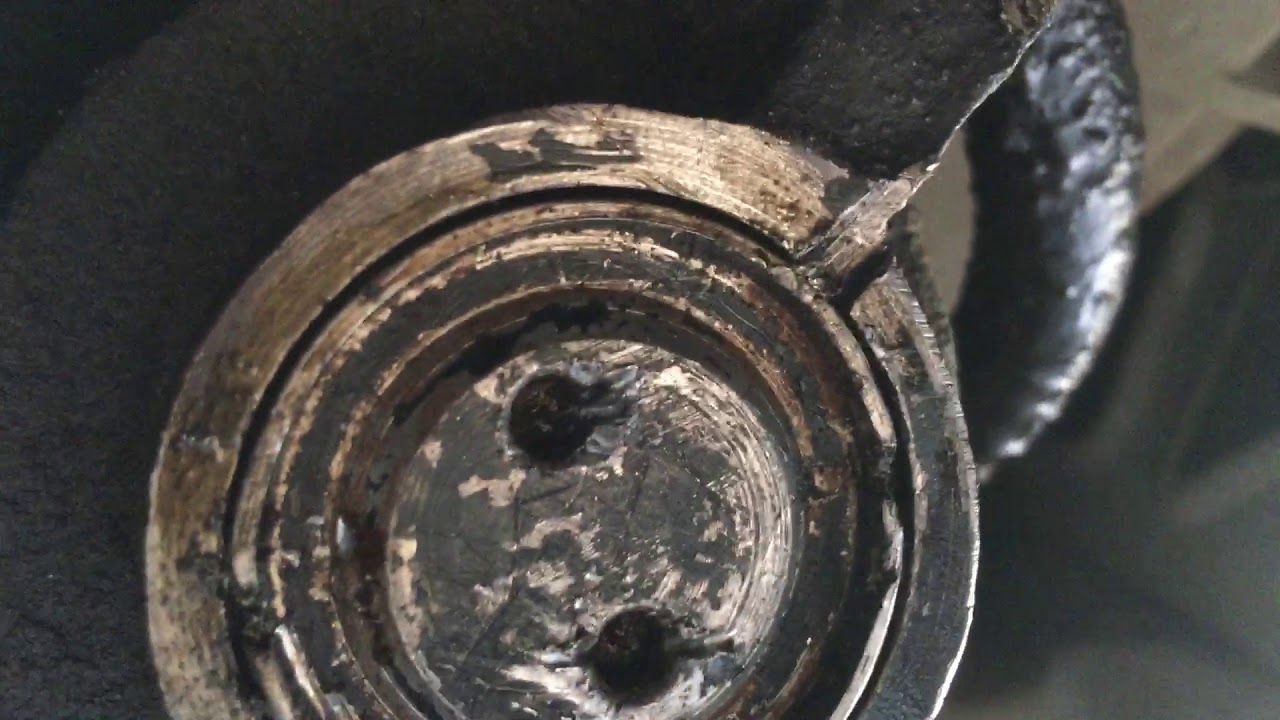

Если у вас установлены обслуживаемые рулевые наконечники, то необходимо их не только смазывать, но и периодически подтягивать пальцы рулевых наконечников, чтобы пальцы перемещались в корпусе наконечника с достаточным усилием (усилие регулируется вворачиванием резьбовой заглушки в корпусе рулевого наконечника).
На УАЗ ПАТРИОТ применяются обслуживаемые рулевые наконечники:
— бренда «АДС» от ульяновского завода «Автокомпонент»
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_levyy_obsluzhivaemyy_ads/
http://uazobaza.
ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_pravyy_obsluzhivaemyy_ads/
— ООО «АвтоГидравлика»:
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_levyy_obsluzhivaemyy_avtogidravlika
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_pravyy_obsluzhivaemyy_avtogidravlika/
— российской инжиниринговой компании «MetalPart»:
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_pravyy_obsluzhivaemyy_metalpart/
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_levyy_obsluzhivaemyy_metalpart/
Если у вас установлены необслуживаемые рулевые наконечники, их необходимо заменить при выходе из строя.
Самые популярные необслуживаемые рулевые наконечники для УАЗ-3163:
— японской компании «Tanaki»:
http://uazobaza.
ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_pravyy_neobsluzhivaemyy_tanaki/
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_levyy_neobsluzhivaemyy_tanaki/
— компании «РИФ»:
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_pravyy_neobsluzhivaemyy_rif/
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_levyy_neobsluzhivaemyy_rif/
— белорусской корпорации «FENOX»:
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_pravyy_neobsluzhivaemyy_fenox/
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_levyy_neobsluzhivaemyy_fenox/
— российской инжиниринговой компании «MetalPart»:
http://uazobaza.
ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_pravyy_neobsluzhivaemyy_metalpart/
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_levyy_neobsluzhivaemyy_metalpart/
— бренда «АДС» от ульяновского завода «Автокомпонент»:
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_pravyy_neobsluzhivaemyy_expert_ads/
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_pravyy_neobsluzhivaemyy_expert_ads/
— сингапурской компании «redBTR»:
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_levyy_neobsluzhivaemyy_redbtr/
http://uazobaza.ru/product/rulevoe_upravlenie/nakonechnik_rulevoy_tyagi_uaz_3151_3163_3741_pravyy_neobsluzhivaemyy_redbtr/
Чтобы не ошибиться с выбором, смотрите наши видеообзоры:
UAZOBAZA # 17 Какие наконечники рулевых тяг для УАЗа выбрать?
https://www.
youtube.com/watch?v=hyL6DOkR6io&index=133&list=PL01xLIi92EN22DVEMLA6rasg1oIGiTNQB&t=0s
UAZOBAZA # 88 Рулевые наконечники для УАЗов, часть вторая: обзор популярных альтернативных решений
Для нормальной управляемости автомобилем обращайте внимание на степень затяжки корончатой гайки пальца рулевого наконечника (артикул 250978-П29).
Гайка должна быть затянута и зафиксирована шплинтом. Если упустить этот момент, то палец рулевого наконечника будет недостаточно плотно сидеть в конусном отверстии сошки, его может разбить, и круглое отверстие превратится в овальное.
Случается, что на пальце рулевого наконечника уже не хватает резьбы для надёжной фиксации корончатой гайкой рулевого наконечника в конусном отверстии сошки (артикул 3163-3401090) .
Чаще всего в этом виновато изношенное конусное отверстие сошки — такое соединение не может считаться надёжным.
Регулярно проверяйте состояние тяг рулевой трапеции (артикул 3162-3414052).
http://uazobaza.ru/product/rulevoe_upravlenie/tyaga_rulevoy_trapetsii_uaz_3163_l_1425_mm_standart_ads/
Однажды погнутые, а затем выпрямленные рулевые тяги теряют свою первоначальную жёсткость и во время движения могут «играть» в местах выпрямленных сгибов.
Проверяйте прочность соединения тяг рулевой трапеции с рулевыми наконечниками, степень затяжки гаек рулевого наконечника
(артикул 250638-П29).
Иногда, во время очередных покатушек ломается регулировочный штуцер тяги рулевой трапеции (артикул 3160-3003058)
При последующем осмотре обнаруживается, что штуцер был надломлен уже давно, а рулевая тяга с надломленным штуцером теряет жёсткость и добавляет дискомфорта во время управления автомобилем.
Одна из самых первых причин обсуждаемой проблемы может скрываться внутри карданного вала рулевого управления
ВАЛ КАРДАННЫЙ РУЛЕВОГО УПРАВЛЕНИЯ (УАЗ-3163) ПОД ГУР DELPHI «DELPHI» (артикул 3163-3401400-40).
http://uazobaza.ru/product/rulevoe_upravlenie/val_kardannyy_rulevogo_upravleniya_uaz_3163_pod_gur_delphi_delphi/
ВАЛ КАРДАННЫЙ РУЛЕВОГО УПРАВЛЕНИЯ (УАЗ-3163) ПОД ГУР ZF «АДС» (артикул 31608-3401400)
http://uazobaza.ru/product/rulevoe_upravlenie/val_kardannyy_rulevogo_upravleniya_uaz_3163_pod_gur_zf_ads/
ВАЛ КАРДАННЫЙ РУЛЕВОГО УПРАВЛЕНИЯ (УАЗ-31638) ПОД ГУР YUBEI, ПОД ВАЛ С МЕЛКИМ ШЛИЦЕМ «УАЗ» (артикул 316310-3401400-00)
http://uazobaza.ru/product/rulevoe_upravlenie/val_kardannyy_rulevogo_upravleniya_uaz_31638_pod_gur_yubei_pod_val_s_melkim_shlitsem_uaz/
Как правило, повышенный люфт в этой детали сопровождается стуком в рулевое колесо и начинает появляться после года эксплуатации автомобиля.
Люфт появляется в шлицевом соединении рулевого карданного вала. Вероятно, сказывается близость расположения рулевого кардана к сильно нагревающемуся выпускному коллектору двигателя.
Если люфт в шлицевом соединении рулевого кардана обнаружен впервые, бывает достаточно применить для шлицевого соединения
СМАЗКА (УАЗ-3151, 3163, 3741) 200 МЛ, УНИВЕРСАЛЬНАЯ, АЭРОЗОЛЬ «WD-40»
http://uazobaza.ru/product/smazki_masla_zhidkosti/smazka_uaz_3151_3163_3741_200_ml_universalnaya_aerozol_wd_40/
Смазка внутри шлицевого соединения размягчается, и люфт на какое-то время исчезает.
Есть ещё одна причина недостаточной управляемости кроется в месте прохождения промежуточного вала рулевой кологнки сквозь моторный щит (Вал рулевой колонки (промежуточный) УАЗ ПАТРИОТ до 2014 г.в. (под ГУР DELPHI), артикул 3163-3401095, Вал рулевой колонки (промежуточный) УАЗ ПАТРИОТ с 2014 г.
в., артикул 31631-3401095)
Если на автомобиле УАЗ ХАНТЕР промежуточный вал проходит сквозь опору колонки рулевого управления, то опора на автомобиле УАЗ ПАТРИОТ не обладает такой жёсткостью.
На первых УАЗ ПАТРИОТ устанавливалась опора с самоустанавливающимся пластмассовым шариком, но это устройство уже после года эксплуатации начинало издавать стуки, которые передавались на рулевое колесо.
С 2011 года конструкцию изменили, шарик был заменён на опору рулевого вала в виде гофры с втулкой внутри.
ОПОРА РУЛЕВОГО ВАЛА (УАЗ-31638), артикул 3164-3401442
http://uazobaza.ru/product/rulevoe_upravlenie/opora_rulevogo_vala_uaz_31638_hz_auto/
Жалобы на стуки в рулевом управлении прекратились, но конструкция потеряла необходимую жёсткость.
Удачное решение смогла предложить производственная компания «ВАКСОЙЛ», в которой создали промежуточный рулевой вал в комплекте с самоустанавливающейся опорой рулевой колонки.
ВАЛ РУЛЕВОЙ ПРОМЕЖУТОЧНЫЙ С ДЕМПФЕРОМ И ОПОРОЙ (УАЗ-3163 С ГУР DELPHI) «ВАКСОЙЛ-СЕРВИС», артикул 3163-3401095, 3162-3401440-150
http://uazobaza.ru/product/rulevoe_upravlenie/val_rulevoy_promezhutochnyy_s_dempferom_i_oporoy_uaz_3163_s_gur_delphi_vaksoyl_servis/
Вал рулевой колонки промежуточный с демпфером для автомобилей УАЗ Патриот с рулевым механизмом DELPHI и YUbei (до осени 2016 года) позволяет прервать жесткую механическую связь между гидроусилителем рулевого управления и рулевым колесом. В результате установки вала устраняются стуки в рулевом колесе, вызванные ответной реакцией со стороны дороги, а так же значительно улучшается информативность рулевого управления.
Подробнее смотрите в нашем обзоре
UAZOBAZA # 124 Промежуточный рулевой вал с демпфером для Патриотовского семейства УАЗов
https://www.youtube.com/watch?v=kFesWV_uxJM&list=PL01xLIi92EN22DVEMLA6rasg1oIGiTNQB&index=26&t=0s
Ну а с конца 2016 года на всех Патриотах, Пикапах и грузовых Патриот Карго устанавливается жёсткая опора рулевого вала нового образца, артикул 3163-3401442-00 (под вал 18 мм).
