блок, цилиндр, поршень, поршневые кольца и шатун

Рассмотрим устройство двигателя автомобиля и его базовые части: блок, цилиндр, поршень, поршневые кольца и шатун.

Для будущего автомобильного механика, диагноста устройство двигателя автомобиля является одной из ключевых тем. Именно двигатель обеспечивает транспортное средство энергией, которая нужна для его движения.

Чаще всего механизм запуска устройства двигателя автомобиля возможен за счёт применения бензина или дизеля (дизельного топлива). Сгораемое внутри мотора топливо продуцирует тепло, что приводит к увеличению температуры газов внутри цилиндра двигателя и росту давления газов. Подвижные части двигателя под их влиянием вступают в работу, и тепловая энергия преображается в механическую.

Базовые части двигателя

Чтобы хорошо понимать устройство двигателя автомобиля, важно разбираться, что из себя представляет блок, цилиндр, поршень, поршневые кольца и шатун.

Блок

Металлическую основу мотора, остов называют блоком. Это корпусная деталь. Именно к блоку крепятся механизмы и отдельные части мотора и его систем.

Иногда можно встретиться с термином «блок», иногда – с терминами «блок двигателя», «блок цилиндров». Всё это одно и тоже.
Блок двигателя берёт на себя серьёзные нагрузки. Поэтому контроль качества при его изготовлении должен быть предельно высок. Огромное внимание уделяется как материалу, так и уровню точности изготовления детали. Для производства используются высокоточные станки.

Раньше блоки изготавливали из перлитного чугуна с легирующими добавками. Популярность чугуна при изготовлении блоков легко объяснима тем, что материал износостоек, стабилен по своим свойствам, малочувствителен к перегреву, адаптивен к ремонту. Сейчас некоторые производители также выпускают блоки из алюминиевого, магниевого сплава. В этом случае есть выигрыш, связанный с весом мотора. Это очень актуально для блоков моторов спорткаров.

Цилиндр

Рядом с понятием «блок» стоит понятие «цилиндр». Под цилиндром подразумевается цилиндрическое отверстие, высверленное в блоке.  То есть это рабочая камера объёмного вытеснения.

Уплотнение верхней стороны цилиндра обеспечивает головка. Именно в ней находятся:

• Клапаны. Обеспечивают (в процессе открытия-закрытия) поступление в цилиндр воздуха, топливовоздушной смеси. Также среди функций клапанов обеспечивают очистку камеры сгорания цилиндра от отработавших (выхлопных) газов. Закрытие клапанов и удержание их в таком состоянии обеспечивают клапанные пружины.
• Распредвалы (элементы привода клапанов). От них зависит то, как открываются клапаны, сколько времени они находятся в открытом состоянии
• Механизмы привода клапанов. Функция идентична. И, как видно, из названия – это привод клапанов. Но сами механизмы могут быть разными. Всё зависит от мотора: например, бензиновый, дизельный.

Цилиндр играет роль направляющего для поршня.

Поршень, поршневые кольца и шатун

Цилиндрическая деталь или совокупность деталей, которая преобразует энергию горения топливо в механическую энергию, называется поршнем.

В проточках на боковой поверхности поршня вставлены поршневые кольца. Благодаря им между поршнем и стенкой цилиндра создаётся уплотнение. Задача поршневых колец заключается в создании барьера для перетекания из камеры сгорания в картер коленчатого вала газов.

Среди задач поршня:

• Оказание силового воздействия на шатун.
• Отвод тепла от камеры сгорания.
• Герметизация камеры сгорания.

Подвижное соединение между поршнем и коленчатым валом обеспечивает шатун. Именно шатун передаёт силу движущегося поршня к вращающемуся коленчатому валу.

Коленчатый вал

Коленчатый вал – это важная составляющая кривошипно-шатунного механизма. Кривошип коленчатого вала создает возвратно-поступательное движение поршня через шатун (подвижный элемент), то есть возвратно-поступательное движение поршня превращается в крутящий момент. Физически коленвал расположен в нижней части двигателя. Снизу коленвал прикрыт картером – самой внушительной неподвижной и полой частью двигателя, закреплённой на блоке сбоку. Визуально картер напоминает поддон.

Конструкция коленчатого вала состоит из несколько шеек (коренных и шатунных). Они соединены щеками, соединенных между собой щеками. Место перехода от шейки к щеке всегда является самым нагруженным у коленвала.

На коленчатый вал приходятся переменные нагрузки от сил давления газов.
Для того, чтобы не возникало осевых перемещений коленчатого вала, используется упорный подшипник скольжения. Он устанавливается на одной из шеек (средней или крайней).

Несколько важных терминов, касающихся устройства двигателя автомобиля

Камера сгорания –замкнутое пространство, где осуществляется воспламенение и горение топливовоздушной смеси. Сверху камера сгорания ограничена нижней поверхностью головки цилиндра, сбоку – стенками цилиндра, снизу –днищем поршня.

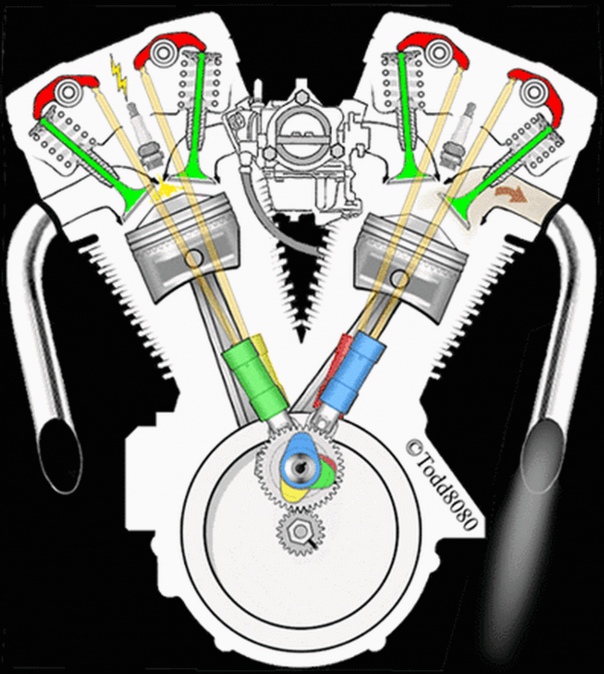

Толкатели клапанов, подъёмники –промежуточное звено, необходимое для передачи движения от распределительного вала к остальным частям механизма привода клапанов.
Коромысла (рокеры). Детали двигателя, функции которых заключаются в передаче движения от распределительного вала к клапанам.

Маховик. Деталь, ответственная за обеспечение равномерного вращения коленчатого вала. На цилиндрической устанавливается зубчатый венец. Он помогает провести пуск электростартера.

На схеме представлено расположение основных частей двигателя при рассмотрении его со стороны его задней части. На фланце коленчатого вала видны отверстия под болты, с помощью которых к фланцу крепится маховик с зубчатым венцом, или платина привода гидравлического трансформатора автоматической трансмиссии. Источник: Ford.

Автомобильные двигатели

Большинство двигателей автомобилей многоцилиндровые. Это значит при работе используется два или несколько цилиндров и два или несколько поршней.

Автопром выпускает машины с 2-; 3-; 4-; 5-; 6; 8-; 10- и 12-цилиндровыми двигателями.
Чем больше цилиндров у мотора, тем больше возможностей для увеличения мощности двигателя. Если нужен двигатель, предназначенный для езды по бездорожью либо машина, развивающая сверхвысокие скорости, актуально именно устройство двигателя автомобиля, ориентированное на большое количество цилиндров. Устройство двигателя с большим количеством цилиндров обеспечивает отличную равномерность вращения коленчатого вала, ведь угол поворота коленчатого вала при 10, 12 цилиндрах – очень небольшой.

Но у 2-х цилиндровых двигателей есть другое преимущество: самые лучшие показатели топливной эффективности.

Циклы двигателя

Устройство двигателя автомобиля всегда рассматривается в купе с его рабочим циклом.
Физически цикл – это периодически повторяющиеся процессы в каждом его цилиндре. Достаточно подробно разница между работой четырёхтактного и двухтактного двигателя отражена в нашей статье о двигателе внутреннего сгорания.

Сегодня мы остановимся на работе четырёхтактных моторов. Именно по четырёхтактному циклу работает большинство современных автодвигателей. Хотя сам принцип двигателя был изобретён Николаусом Отто в 19-м веке.

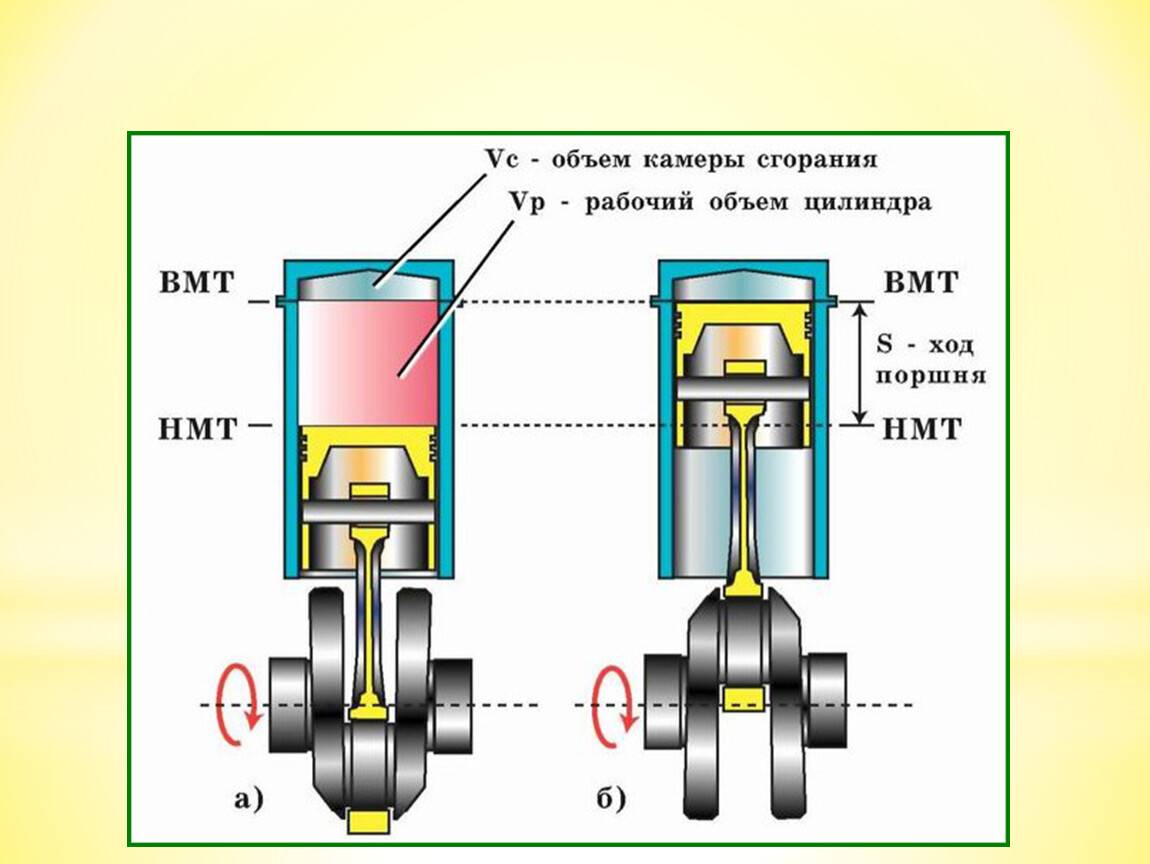

Поршень четырёхтактного двигателя совершает нисходящее и восходящее движение. Эта работа укладывается в один оборот коленчатого вала. При втором обороте коленчатого вала вновь повторяют эти движения.

1. Такт впуска (всасывания). Поступление в цилиндр двигателя свежего заряда: воздуха- от дизельного мотора бензинового двигателя с прямым вспрыском или топливовоздушной смеси, от газово-топливного двигателя, мотора с распределенным или центральным впрыском топлива, или газо-топливные двигатели). В результате разрежения, созданного поршнем, перепад давления между давлением в цилиндре и давление окружающего воздуха, заряд втягивается непосредственно в цилиндр.

2. Такт сжатия. Шатун толкает поршень. Поршень сжимает газообразный свежий заряд в цилиндре. Устройство дизельного двигателя настроено на то, чтобы температура сжатых газов должна достигла температуры воспламенения топлива. Если же речь идёт об устройстве газо-топливного, бензинового двигателя температура в конце такта сжатия достигать температуры воспламенения топлива не должна. Воспламенение производится от электроискрового разряда свечи зажигания.

3. Такт рабочего хода. Температура газов в цилиндре снижается, энергия горящих газов преобразуется в механическую энергию.

4. Такт выпуска отработавших газов. Поршень движется снизу вверх. Отработавшие газы выходят из цилиндра через выпускной клапан.

Устройство двигателя автомобиля устроено так, что четыре такта повторяются циклично. Посредством маховика механическая энергия превращается во вращательное движение коленвала.

Обратите внимание на нашу программу для специалистов автосервиса Диагностика, обслуживание и ремонт автомобилей. Она актуальна для обучения мастеров по ремонту и обслуживанию автомобилей, а также специалистов, которые будут заниматься техническим обслуживанием и ремонтом двигателей, систем и агрегатов.

Являясь интегратором LMS Sensys, оперативно решим проблемы не просто с запуском отдельной программы, но и внедрением учебного портала. Обратите внимание, что мы ценим время каждого нашего клиента, и поэтому понимаем, насколько важна ценность и возможность использования LMS cразу в качестве учебного портала.

Как работает бензиновый двигатель

Бензиновые двигатели используют в автомобилях, маленьких летательных аппаратах, мопедах, мотоциклах, скутерах, катерах и лодках. Такое широкое распространение объясняется их дешевизной, простотой обслуживания, надёжностью и доступностью.

Мощность бензинового двигателя составляет от 1 лошадиной силы для газонокосилок до 1 500 лошадиных сил для спортивных самолётов. Дальнейшее увеличение максимального числа нецелесообразно: возрастают изнашивание двигателя, его детонационные свойства и расход бензина. Особо мощные двигатели на бензине существуют, однако они имеют очень сложную в изготовлении и использовании структуру из цилиндров со звёздообразной компоновкой.

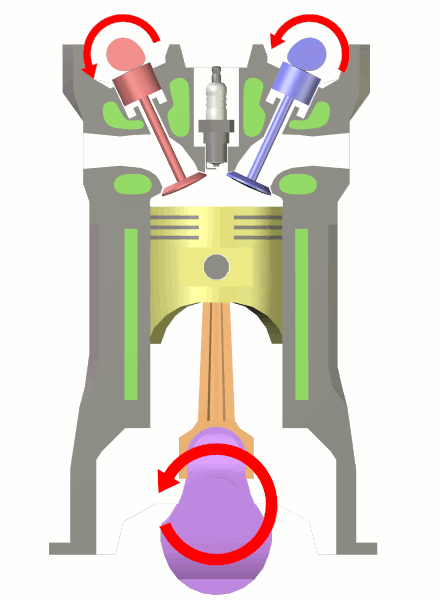

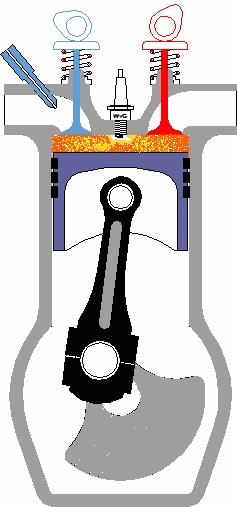

Рассмотрим работу четырехтактного бензинового двигателя. Каждый цилиндр оснащён впускным и выпускным клапанами, а внутри него с небольшим зазором движется поршень. Для перекрытия зазора в верхней части поршня устанавливаются компрессионные кольца, прижатые к поверхности цилиндра за счёт своей упругости.

Такт 1. Впуск

Первый такт работы двигателя называется впуск. Впускной клапан открывается, поршень движется вниз и создаёт в цилиндре пониженное давление, которое впускает воздух. Специальный инжектор впрыскивает расчётное количество топлива: это количество регулирует водитель через положение педали акселератора. Чем больше в цилиндр подаётся топлива, тем быстрее движется автомобиль: газы сгорания с повышенными скоростью и мощностью толкают поршень, возрастает мощность двигателя и скорость вращения коленчатого вала (обороты). После того, как поршень достигает нижней точки вращения, начинается второй такт – сжатие.

Такт 2. Сжатие

При сжатии выпускной клапан закрывается, и поршень сжимает топливно-воздушную смесь, двигаясь вверх. От сжатия смесь нагревается и бензин испаряется. Когда поршень достигает верхней точки движения (верхней метровой точки), в камере сгорания, между электродами свечи зажигания, создаётся высокое напряжение и мощная искра. Топливно-воздушная смесь воспламеняется, начиная третий такт работы бензинового двигателя – рабочий ход.

Такт 3. Рабочий ход

При такте рабочего хода нарастающая температура увеличивает давление над поршнем, двигая его вниз и передавая крутящий момент через шатун на коленчатый вал двигателя. Когда поршень достигает нижней метровой точки, начинается заключительный такт – выпуск.

Такт 4. Выпуск

В такте выпуска открывается выпускной клапан, поршень движется вверх, выдавливая отработавшие газы сгорания в выпускной коллектор. Достигая верхней точки вращения, поршень возвращается к первому такту работы двигателя – впуску – и цикл повторяется.

Бензиновые двигатели – классический вид тепловых двигателей. Их КПД определяется зависимостью давления от объёма (цикла Карно). Желание увеличить КПД ведёт к увеличению степени сжатия топливно-воздушной смеси, что приводит к ужесточению требований к детонационной стойкости бензинов.

Для увеличения КПД двигателей изобретены четырёхклапанные системы впуска и выпуска газов, маловязкие энергосберегающие масла, поршни из композитных материалов с малым коэффицентом теплового расширения. Главные достижения – это компьютеризированные системы управления впрыском топлива в цилиндры. Именно развитие таких систем и рост качества бензинов позволяет ужесточать требования к экологическим характеристикам бензиновых двигателей.
