Щеточное оборудование и отвал спецтехники на базе трактора МТЗ

Щетка (щеточное оборудование)
трактора МТЗ

Щетка трактора МТЗ с приводом, установленная на
раздельно — агрегатной навесной системе трактора, предназначена для
очистки поверхности дорог, тротуаров и
площадей от снега и мусора.

Работа может выполняться щеткой МТЗ или совместно с плужным
отвалом.

Щетка МТЗ установлена под углом 60° к продольной оси машины. Привод
щетки осуществляется от заднего вала отбора мощности (ВОМ) трактора
МТЗ-80,82.

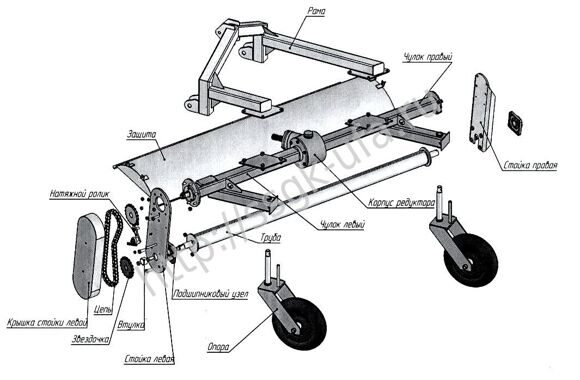

Рис. 1. Щеточное оборудование МТЗ-82

1-захват; 3 — ВОМ трактора; 5 — карданный вал; 6-рама; 7-щетка; 8, 9
— палец; 10 — кожух; 11 — опора; 12 — кожух щетки; 13 — опорный
каток; 14 — привод

Щеточное оборудование МТЗ (рис. 1) состоит из рамы 6, привода 14 с
опорой 11, щетки 7, кожуха 12 и двух опорных катков 13.

Ведущий вал конического редуктора привода соединен с ВОМ трактора
МТЗ-80,82 карданным валом 5.

Рама 6 представляет собой сварную конструкцию из гнутого профиля, к
передней части которого приварены три пары проушин для присоединения
к
тягам навесной системы.

К двум продольньм балкам рамы снизу приварены пластины для
соединения рамы с трубами привода. К задним пластинам рамы
присоединяются
болтами опорные катки.

Кинематическая схема привода щетки трактора МТЗ-82

Рис. 2. Схема привода щетки МТЗ-82

1 — ВОМ трактора; 2 — карданный вал; 3 — конический редуктор; 4 —
цепной редуктор;5 — щетка МТЗ

Привод щетки МТЗ включает в себя конический редуктор и цепную
передачу.

Рис.3. Щетка МТЗ-82 и ее привод

1 -звездочка; 2,30 — прокладка; 3 — вал; 4,13 — труба; 5,6,23 —
манжета; 7, 22 — фланец 8,14,32 — крышка; 9 -шайба; 10 — стакан; 11
-вал-шестерня; 12 — корпус
конического редуктора; 15 — пробка-масломер; 16 — шестерня; 17-
опора; 18 — крышка, опоры; 19,28, 33- подшипник; 20 — корпус; 21-
цапфа; 24 — сальник; 25 —
ось; 26 — кольцо; 27 — роликовая цепь; 29 — натяжной рычат, 31 —
корпус цепного редуктора

Ведущий вал — шестерня 11 конического редуктора установлена на двух
подшипниках 33 , размещенных в стакане 10 корпуса 12. На шлицах вала
установлен фланец 7 для подсоединения карданного вала.

С ведущей вал — шестерней соединена шестерня 1б, которая через вал 3
передает вращение звездочке 1 цепного редуктора.

К корпусу 12 конического редуктора присоединены две трубы 4 и 13. В
трубе 4 проходит ведомый вал 3, установленный на подшипниках 33.

К концевым фланцам труб крепятся, с одной стороны, корпус 31
цепного редуктора, с другой — опора 17. К трубам приварены пластины
для крепления
привода к раме.

Во фланце трубы 4 редуктора установлена пробка — масломер 15 для
контроля уровня масла. Для уплотнения валов использованы манжеты 5,
6.

Набор шайб 9 предназначен для регулировки зацепления шестерен.

Конические подшипники регулируются затяжкой гаек на концах вала —
шестерни и ведомого вала. Смазка редуктора осуществляется
разбрызгиванием.

Цепной редуктор состоит из двух звездочек 1, роликовой однорядной
цепи 27 и натяжного рычага 29 с шарикоподшипником 28.

Корпус 31 цепного редуктора закрыт крышкой 32. Регулировка натяжения
роликовой цепи выполняется путем поворота натяжного рычага после
снятия
крышки и частичного отвинчивания болта крепления натяжного рычага.

Пло­скостность звездочек и подшипника натяжного рычага регулируется
прокладками 2 и 30. От ведомой звездочки, установленной на оси 25,
вращение
передается щетке через болты флан­цевого соединения.

Опора 17 с установленной в корпусе 20 цапфой 21 предназначена для
закрепления второго фланца щетки трактора МТЗ.

Подшипник 19 в корпусе 20 не закреплен в осевом направлении, и цапфа
21 может перемещаться в осевом направлении, что позволяет
устанавливать и
снимать щетку без демонтажа опоры 17 и компенсирует неточности
изготовления.

Щетка трактора МТЗ-82 присоединяется к фланцам оси 25 и цапфы 21.

Трактор МТЗ-82 может комплектоваться щеткой с капроновым или
металлическим ворсом из наборных щеточных дисков.

Основной частью щетки МТЗ является барабан, состоящий из трубы с
двумя приваренными фланцами. На трубе барабана с помощью каната и
желоба,
намотанного с определенным шагом, закреплен капроновый ворс.

Отличие металлической щетки МТЗ от капроновой — вместо желоба
использована резиновая прокладка.

Щетка МТЗ из наборных щеточных дисков состоит из трубы с приварным
фланцем, съемного фланца, щеточных дисков и колец промежуточных.

Ворс закреплен завальцовкой в диске, каждый диск имеет штыревой
фиксатор, на трубе приварены стопорные планки.

Установкой на трубу щеточных дисков с промежуточными кольцами
набирается щетка МТЗ, диски закрепляются съемным фланцем.

Для обеспечения оптимальных условий работы щетки МТЗ необходимо,
чтобы ворс щетки не воспринимал вес конструкции, а щетка имела бы
определенное «заглубление».

Для этой цели в щеточном оборудовании МТЗ применены два опорных
катка, которые закреплены на раме.

Опорный каток (рис. 4) состоит из колеса, опорной вилки и механизма
регулировки.

Рис. 4. Каток щетки трактора МТЗ

1 — вилка., 2 — ползун; 3 — стакан; 4 — винт; 5 — гайка; б — болт; 7
— шина; 8,14 — обод колеса; 9 — ступица; 10 — подшипник; 11 —
крышка; 12 — ось; 13 — манжета; 15
— ригель

Колесо включает в себя шину 7, обода 8, 14, ступицу 9. Ступица
установлена на подшипниках 10 и соединена с вилкой 1 посредством оси
12.

Вилка 1 шарнирно соединена с ползуном 2, который с помощью винта 4
может перемещаться в направляющей стакана 3. Стопорение ползуна
опорного
катка осуществляется болтом 6 и гайкой 5.

При необходимо­сти поднять или заглубить щетку следует отпустить
болт и, вращая ключом винт 4, произвести подъем или опускание щетки.

После установки болт 6 необходимо законтрить гайкой 5. При износе
ворса заглубление щетки МТЗ следует обеспечивать только регулировкой
опорных
катков, без регулирования механизма задней навесной системы.

Для предохранения щетки МТЗ от быстрого износа ворса и для улучшения
качества очистки рекомендуется устанавливать «заглубление» щетки не
более 10-15 мм.

Для исключения перебрасывания щеткой снега назад и значительного
«пыления» снега над щеткой установлен кожух 10 из гнутого
листа с
ребрами жесткости.

Для привода щетки МТЗ применен карданный вал 10.016.2000-20.04.

При подъеме и опускании щетки МТЗ происходит изменение длины
карданного вала за счет подвижного соединения. Для обеспечения
«копирования»
очищаемой поверхности конструкций предусмотрена возможность
опускания щетки ниже уровня задних колес.

Допускается увеличивать или уменьшать подъем щетки МТЗ за счет
уменьшения размеров раскосов и центральной тяги задней навесной
системы.

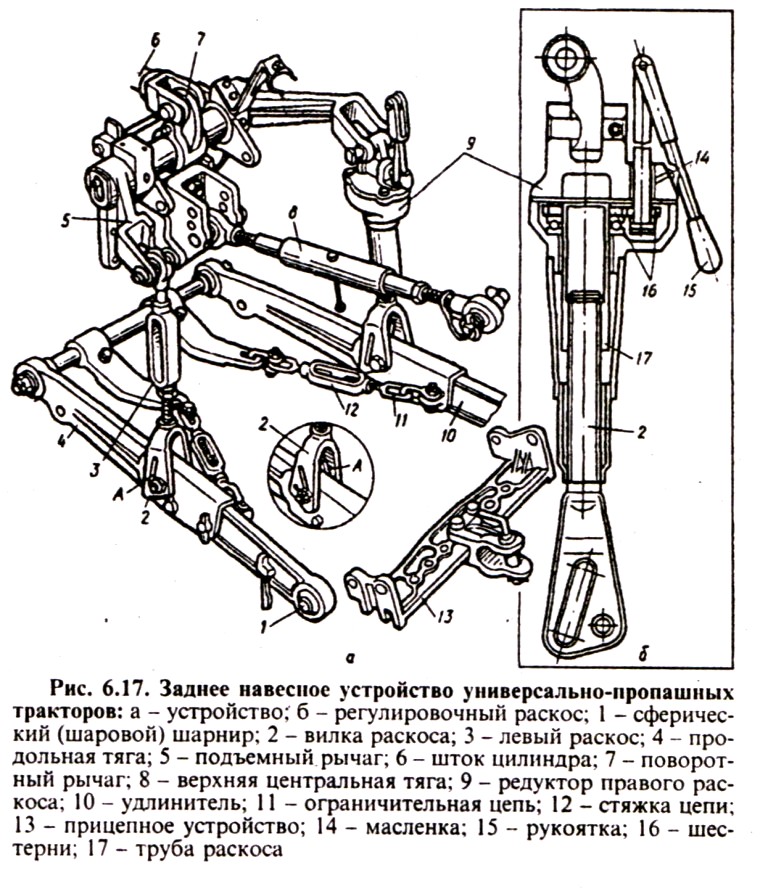

Для навески щетки МТЗ на трактор размер между верхними и нижними
пальцами раскосов задней навесной системы установлен равным примерно
490
мм, размер центральной тяги — примерно 680 мм.

Допускается незначительное изменение размеров одного из раскосов и
центральной тяги для обеспечения равномерного прилегания щетки МТЗ к
очищаемой поверхности.

Отвал (бульдозерное оборудование)
трактора МТЗ

Установка отвала трактора МТЗ (рис. 5) состоит из отвала 10,
толкающей рамы 12, рам 16,17, навески 14, гидроцилиндров 11, 23,
амортизаторов 13,
распорной балки 15.

Рис.5. Отвал трактора МТЗ-82

Рамы 16, 17 подсоединены болтами к брусу переднему и лонжеронам
трактора МТЗ впереди соединены навеской 14, на котором закреплены
гидроцилиндр 11 подъема отвала МТЗ и два пружинных амортизатора 13.
Проушины лонжеронов 16, 17 соединены в нижней части распорной балкой
15.

К проушинам рам подсоединены проушины толкающей рамы с
использованием амортизационных устройств.

Амортизационное устройство включает пружину 22 и ограничитель 21,
одетые на проушины толкающей рамы.

Пружина зажата между упорами рамы и ограничителя, палец 20 крепления
рамки проходит через отверстия ограничителя и паз проушины рамки
(сечение Г-Г), чем обеспечивается подпружиненное соединение рамки с
рамами, закрепленными на тракторе МТЗ.

Рамка пальцем 3 соединена шарнирно со средней частью отвала МТЗ-82.
Одноточечное шарнирное соединение отвала трактора МТЗ с рамой и
прохождение полки сектора отвала в направляющих рамки обеспечивает
поворот отвала гидроцилиндром 23 в горизонтальной плоскости.

Гидроцилиндр отвала МТЗ закреплен в правой боковой проушине рамки, а
головка штока — в проушине отвала.

Для поворота отвала МТЗ применен гидроцилиндр КО-18.000. Ход штока
цилиндра 200 мм, минимальное расстояние между присоединительными
элементами 500 мм.

Шток гидроцилиндра 11 подъема отвала соединен через серьгу 24 с
передними нижними проушинами рамки, обеспечивая подъем отвала в
транспортное
положение.

При опущенном отвале трактора МТЗ серьга позволяет отвалу копировать
неровности очищаемой поверхности, предохраняя шток гидроцилиндра от
резких толчков.

Пружинные амортизаторы 13 предназначены для частичного вывешивания
отвала МТЗ в рабочем (опущенном) положении, чтобы в процессе очистки
уменьшить усилие поджатия резиновых ножей к очищаемой поверхности и
соединены с толкающей рамой цепями.

Регулировку поджатия резиновых ножей отвала МТЗ-82 к очищаемой
поверхности осуществ­лять изменением длины цепей пружинных,
фиксаторов за счет
перестановки звеньев цепей в соединениях с проушинами толкающей
рамы.

Переустановку звеньев необходимо производить при поднятом отвале,
когда цепи свободны, при этом отвал должен быть зафиксирован в
поднятом
положении.

Для фиксации отвала трактора МТЗ на переднем кронштейне закреплены
две круглозвенные цепи 29, нижние звенья которых необходимо после
поднятия
отвала надеть на крюковые проушины толкающей рамы.

Отвал МТЗ-82 представляет собой сварную конструкцию, лобовой лист
которой усилен сзади ребрами жесткости и продольными уголками.

К лобовому листу приварен сектор из гнутого уголка и проушины для
подсоединения. Резиновые ножи (амортизаторы) 1 отвала МТЗ закреплены
на
нижней части лобового листа прижимным листом 25 и болтами.

Основания 26, гайки 27, болты 28, (монтажное приспособление)
используются при подсоединении и отсоединении рамки для фиксации
ограничителей 21
на проушинах рамы и совмещения отверстий ограничителей с пазами
проушин.

После подсоединения рамки монтажное приспособление снимается.
Пружинный амортизатор (рис. 6) состоит из двух скоб 1, направленных
проушинами
в противоположенные стороны, одетой на скобы пружины 3, опорных шайб
2, цепи 6.

Рис 6. Амортизатор отвала
трактора МТЗ

Отвал трактора МТЗ-82 и его техническое обслуживание

При эксплуатации отвала МТЗ следите за состоянием
металлоконструкций, в случае появления трещин произведите сварочные
работы.

Следите также за состоянием резиновых ножей (амортизаторов). При
предельном износе или выходе из строя ножей, замените их.

При необходимости произведите регулировку отвала МТЗ в рабочем
положении.

На заводе – изготовителе регулировка выполнена таким образом, что
расстояние между верхней и нижней шайбами 2 (рис. 6) составляет 100
-115 мм.

Регулировку осуществляйте перекидкой звеньев цепи 6. Необходимо
помнить, что недостаточное «вывешивание» отвала трактора МТЗ
приводит к
быстрому износу и выходу из строя резиновых ножей (амортизаторов).

При демонтаже и монтаже рамы отвала МТЗ для сжатия амортизирующих
пружин используйте монтажное приспособление, входящее в комплект ЗИП
машины.

Приспособление состоит из основания 26, болта 28 и гайки 27 (рис.5).
Болт с навинченной гайкой, устанавливается в основание и
ввертывается в торец
цапфы толкающей рамы 12. Затем гайкой 27 ограничитель 21, пружина 22
поднимаются до положения, когда отверстия в проушинах ограничителя

совпадут с пазом в цапфе толкающей рамы.

При обслуживании отвала трактора МТЗ необходимо своевременно
смазывать шарнирные соединения, проверять состояние пружин и цепей,
крепление
всех сборочных единиц.

________________________________________________________________________

________________________________________________________________________

________________________________________________________________________

• Тракторы МТЗ-80, МТЗ-82, МТЗ-82.1
• Трактор МТЗ-1221
• Трактор МТЗ-92П / 892
• Трактор МТЗ-320
• Запчасти МТЗ-80, МТЗ-82, МТЗ-82. 1
• Трактор ЮМЗ
• Трактор Т-40
• Трактор Т-25
• Трактор Т-130
• Трактор Т-150
• Бульдозер Т-170

• Дизель Д-240 ММЗ
• Дизель Д-243 ММЗ
• Дизель Д-245 ММЗ
• Дизель Д-260 ММЗ
• Дизель Д-144

• Каталог запчастей МТЗ-80/82
• Каталог запчастей МТЗ-1221

• Сельскохозяйственная техника
• Мотоблоки и культиваторы

Почему щетка на тракторе мтз

• Автор: Максим Честнов
• 24 мая 2022
• Добавить в закладки

Здравствуйте, почему щетка на тракторе мтз — 80 останавливается, что можно сделать с ней?

Почему щетка МТЗ 80 Останавливается

Поделиться

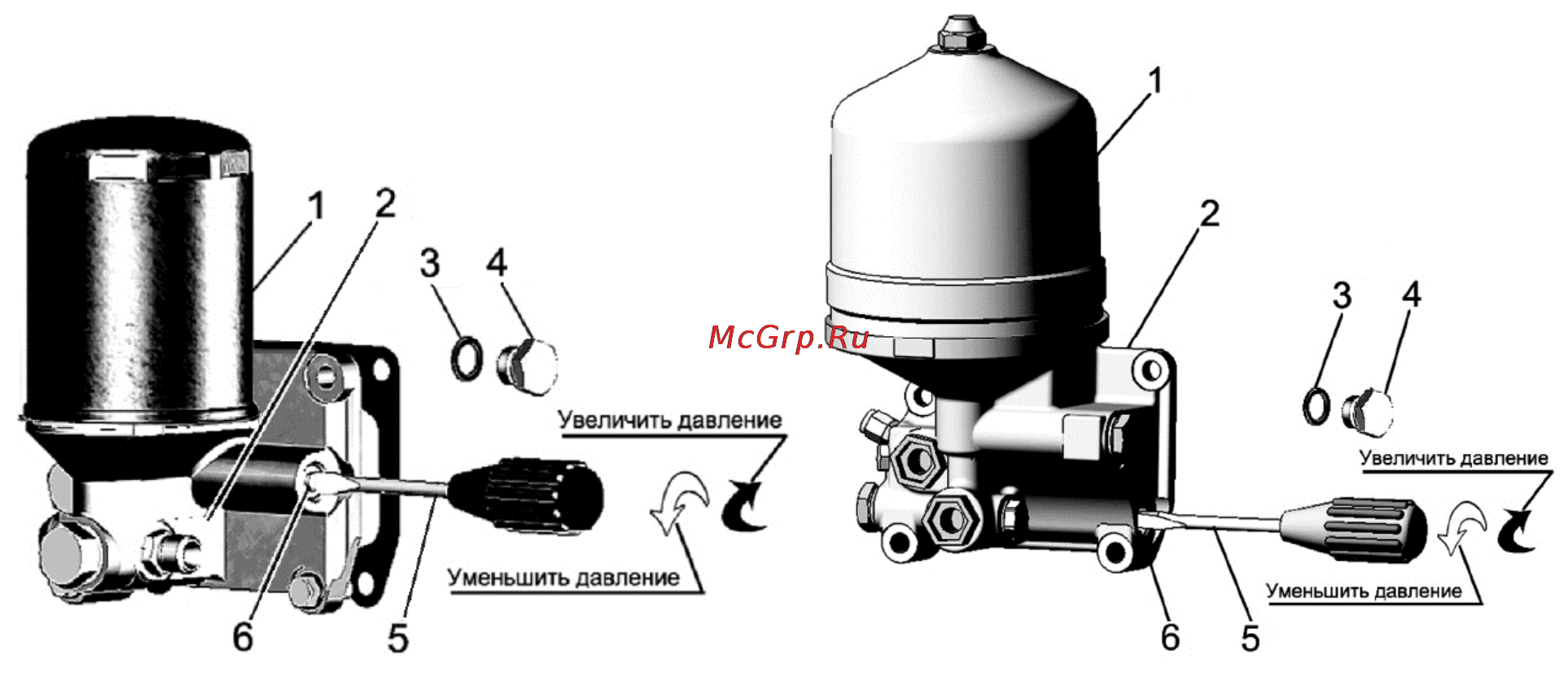

МТЗ 80 д240 перебрали двигатель вкладыши р1,вместо центрифуги поставил фильтр. Почему давление 2,3 на холодную?. Масляный насос не меняли

• Автор: Александр Фалалеев
• 07 февраля 13:10
• 10 комментариев

Всем доброго времени суток! МТЗ 80 д240 перебрали двигатель вкладыши р1,вместо центрифуги поставил фильтр давление 2,3на холодную. В чем может быть проблема? Масляный насос не меняли

Масляный насос не менять МТЗ 80 д-240 Перебрали Двигатель Вкладыши р1 Вместо Центрифуга Фильтр Почему Давление 2.3 На холодную

Мтз80 мотор 243. Поменял уже 6 термостатов и корпус термостата. Почему температура даже до 40 не поднимается?

• Автор: Вячеслав Райман
• 23 декабря 2022
• 39 комментариев

Мужики, здорова, Мтз80 мотор 243. Поменял уже 6 термостатов и корпус термостата, термостаты ставил разного производителя и разной температуры, но температура все равно даже до 40 не поднимается. С печки дует чуть теплый воздух, датчик и указатель работают правильно, между масляным радиатором стоит картонка и перед радиатором тоже картонка. Движок накрыт ковром, а на капоте чехол. Что делать, подскажите?!

поменяли Поменять МТЗ 80 мотор Д-243 Термостат Корпус Температура Не поднимается 40 Почему

Почему вылетает задняя передача на мтз 80, в прошлом был экскаватором?

• Автор: Алексей Пелепенков
• 12 декабря 2022
• 17 комментариев

Трудяги, доброго всем времени суток. Завтра поеду в деревню устранять, почему вылетает задняя передача на 80-ке. В прошлом он был экскаватором, то есть вперёд назад целыми днями при планировке земли. Может подскажите, что сразу купить или над чем подумать заранее? И кто как проще справлялся в этим? Времени нет раскатывать. Всем быть без ремонта!

Почему Вылетает Задняя передача МТЗ 80 Экскаватор прошлое

Поставил распределитель рп70, на МТЗ 80.Почему при запуске двигатель, работает в нагрузку и масло греется в гидравлике?

• Автор: Михаил Леонтьев
• 15 ноября 2022
• 59 комментариев

Здарова, мужчины. Поставил я себе распределительных рп70, на МТЗ 80.почему то когда запускаешь двигатель, он работает в нагрузку, двигатель, рычагом секцию включаешь работает нормально. Насос нш отключаешь ,тоже нормально работает, без нагрузки. Клапан на распреде проверил, давление убавлял, не помогло, ещё и масло греется в гидравлики, как будто одна секция включена. Че за хрень не пойму?

поставил Распределитель рп 70 МТЗ 80 Почему при запуске Двигатель Работает Нагрузка Масло Гидравлика Греется

Почему в мтз80 в коробку вода попадает потоком.

за пару дней дождливой погоды?

• Автор: Антон Тепляков
• 30 октября 2022
• 5 комментариев

Всем привет. Подскажите мтз80 в коробку вода попадает.. Причем приличным потоком. За пару дней дождливой погоды литр точно стоит Куда можно залезть. Заранее спасибо.

Почему МТЗ 80 Попадает Вода Коробка Дождь Погода поток

Почему, после того, как поменял головку на мтз 80 выкидывает масло с глушителя?

• Автор: Sanya Dronov
• 06 октября 2022
• 17 комментариев

Ребята, подскажите, пожалуйста, после как поменял головку на мтз 80 выкидывает масло с глушителя. В чём причина?

Почему После после замены поменяли головка МТЗ 80 выкидывает Масло Глушитель

Почему МТЗ 80 не запускается после 2 лет простоя, пускает белый дымок?

• Автор: Валерий Киржаев
• 02 октября 2022
• 16 комментариев

Всем доброго дня. МТЗ 80 не запускается после 2 лет простоя, пускает белый дымок и все. Тнвд поменяли, такая же фигня. Что с ним может быть?

Почему МТЗ 80 Не запускается 2 года простой Дым дымок белый дым

Мтз-80.Почему в двигателе резко появился стук? При откручивании трубок форсунок,3 цилиндр — пропадает стук. При подъеме из глушителя идет легкий белый дым.

• Автор: Зульфар Хаев
• 25 августа 2022
• 8 комментариев

Добрый день, вопрос такой в двигателе резко появился стук,и пропал тяга, начел откручывать трубки форсунок, 3 цилиндр откручиваю пропадает стук, потом где то 30 минут на малых оборотах поработал и пропал этот звук. Когда обратно ехал чуть нагрузка и стук вернулся. Вечером заново завёл все работает без звуков но тягя не та и при подъёме из глушителя идёт лёгкий белый дым на полном нажатии педали. Мтз 80. В чем может быт причина,спасибо

МТЗ 80 Почему Двигатель Резко Стук появился Откручивание Трубка форсунки 3 цилиндр пропадает белый дым легкий при подъеме

Почему на мтз 80 туго крутится руль? Заменили распределитель, нш 10 на новый, заменили, кольца поршня цилиндра.
