Как переделать контактный трамблер на бесконтактный электронный

Переделка КСЗ на БСЗ

На современные автомашины контактное зажигание более не ставится. Причин для этого много, в том числе из-за большого количества механических систем в составе такого зажигания. Что же делать владельцам старых автомобилей? Порой они задаются вопросом, а можно ли переделать контактный трамблер на бесконтактный?

Преимущества БСЗ (бесконтактной системы)

Содержание

• 1 Преимущества БСЗ (бесконтактной системы)
  • 1.1 Датчик холла
  • 1.2 Другие преимущества
• 2 Переделка своими руками

Итак, на трамблере старого образца ввиду наличия огромного количества механических компонентов со временем появляются люфты и зазоры. Энергия искры не обеспечивается, как это нужно, да и качество самих контактов ставится под большое сомнение.

Комплект БСЗ

Инсталляция бесконтактной системы зажигания или БСЗ способно решить все прежние сложности, так как один датчик холла может разом заменить группу различных механических элементов. Прогресс – дело хорошее, с этим не поспоришь.

Датчик холла

Раз уж зашла речь о датчике холла, то рассмотрим те моменты, из-за которых он считается значительно лучше механики, и даже способен заменить несколько из них.

Примечание. Интересно, что до определенного момента этот датчик не мог и рассматриваться, как аналог механическому компоненту распределителя.

Однако со временем в ходе технологического прогресса и явных недостатков механических составляющих, таких как постоянное загрязнение, отсутствие контактов и т. д, датчик холла стал вытеснять прежние системы. И сегодня он ставится даже на скутеры, играя функцию составной части регулятора зажигания.

Датчик холла на трамблере

По сути, датчик холла – это тонкий лист полупроводника. В ходе попадания в него импульса, появляется ток со слабым вольтажом. Усиление напряжения возможно лишь в том случае, если поперек полупроводника проходит магнитное поле. Это свойство материала и взяли на вооружение физики.

Состоит элемент из полупроводникового материала (пластины), чипа (микросхемы), магнита и металлического экрана с прорезями. Именно через последний компонент и осуществляется пропуск магнитного поля, из-за чего и возникает энергия. Металлический экран, понятно, что не пропускает магнитного поля, но когда открываются прорези, создается импульс с низким напряжением.

Интересный момент. При сочетании этого устройства с распределителем получается единый узел под названием трамблер, который и выполняет с большой эффективностью стандартные функции распределителя зажигания.

Другие преимущества

Преимущества бесконтактной системы очевидны

Введение в эксплуатацию БСЗ стало одной из серьезных инноваций в автомобилестроении. Это техновшество позволило не только повысить мощность силовой установки, но и в несколько раз снизить расход горючего. Кроме того, благодаря новой системе удалось понизить и количество выбрасываемых в атмосферу вредных веществ.

КСЗ или контактная система не оправдала надежды конструкторов, ведь так и не удалось увеличить энергоколичество в искре, да и в процессе перехода на более мощные двигатели такой распределитель более себя не оправдывал.

Одним словом, высокоточная регулировка зажигания с КСЗ невозможна, у мотора постоянно наблюдаются перебои в работе, увеличивается расход горючего и выброс СО2.

Очевидно, что подача сравнительно большей энергии на свечи многие эксперты считают чуть ли не главным преимуществом БСЗ. За счет этого увеличивается искра, так нужная для полного сгорания бензина. А это, в свою очередь, приводит к улучшению маневренности автомобиля на дорогах.

Функциональная схема БСЗ

БСЗ трамблер – это и всеобщее улучшение, а также стабильность импульсов. На всех диапазонах функционирования ДВС существенно улучшается отдача. Датчик холла в данном случае играет куда большую роль, полностью заменяя архаичную контактную систему.

Наконец, еще одним бесспорным преимуществом БСЗ является неприхотливость и низкая потребность в техобслуживании. Регулировки такой распределитель потребует всего лишь единожды, а не как КСЗ – постоянно.

Переделка своими руками

Переделка КСЗ в БСЗ не займет более 1 часа, если следовать правильной инструкции проведения. Это касается, естественно, человека сведущего в автоэлектрике и знающего, какие трудности его могут ожидать по ходу.

Любая операция, будь это ремонт или модернизация, начинается с подготовки рабочего места.

1. Следует определиться с местом для инсталляции коммутатора. Многие ставят его на левый брызговик, где он фиксируется двумя саморезами к кузову. Однако следует быть внимательным и проследить, чтобы соприкасание радиатора устройства с металлической частью остова автомашины было по максимуму. Таким образом, обеспечится лучшая теплоотдача.
2. Установить метку зажигания на 4-й цилиндр.
3. Приобрести новый комплект СЗ, которые бы подошли к БСЗ. Зазор в таких свечах должен быть выставлен на 0,8 мм.
4. Приобрести и заменить катушку.

Переделка своими руками

Остается поменять трамблер на электронный, установить датчик холла.

Вооружиться, естественно, нужными инструментами:

• Набором различных ключей.
• Комплектом отверток.
• Саморезами.
• Дрелью с набором различных сверл.

Итак, вот как меняется трамблер:

• Снимается крышка, чтобы открылся доступ к ротору.
• Установить ротор-бегунок в положение, легко повторяющееся при инсталляции нового БСЗ-трамблера. Пометить на ДВС.
• Полностью вывернуть фиксатор распределителя и снять устройство.
• Вынуть главный бронепровод, интегрирующий катушку и распределитель.
• Выставить бегунок нового трамблера в соответствии со старым.
• Поставить корпус по меткам, выставленным заранее и помеченным на корпусе ДВС.
• Вставить новую крышку, подсоединить провода.

Катушка тоже обновляется:

• Восьмеркой-ключом выворачиваем фискторы-гайки проводки контактов.
• Десяткой-ключом ослабляется фиксация самой катушки.
• Поставить новую катушку.

Внимание. Следует в процессе установки новой катушки обязательно акцентировать внимание на расположение контактов. Лучше поставить все так, как было сделан на старой схеме.

Дальше:

• Новое устройство фиксируется.
• Провода соединяются с контактами.

Совет. Лучше пока не снимать провода со старой катушки, а сделать это после установки новой. Таким образом, можно будет перебросить проводку, не совершая ошибок.

• Вдевается главный бронепровод, соединяющий распределитель с катушкой.

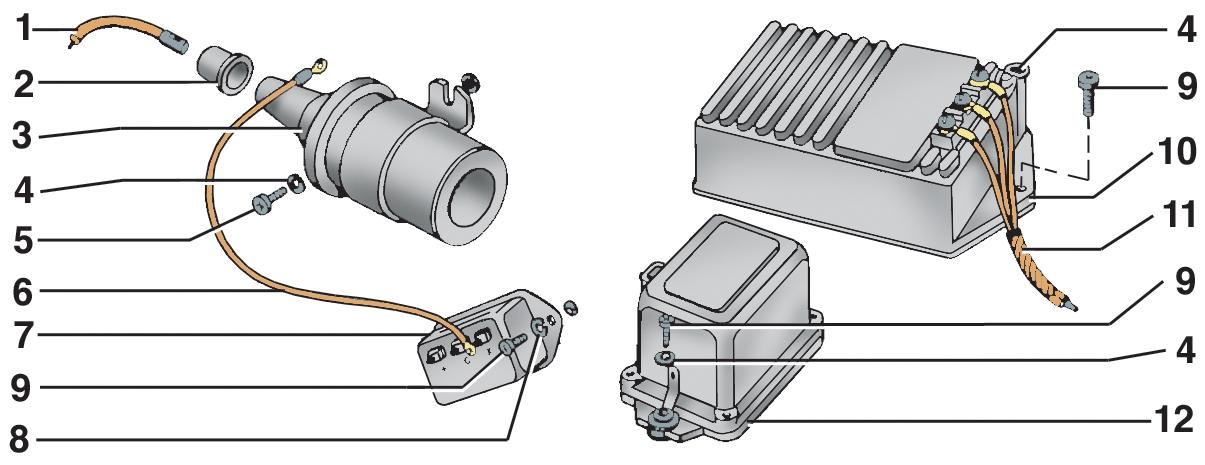

Одним из важнейших элементов БСЗ является коммутатор. Как и было написано выше, его местоположение выбирается заранее. Ставится он следующим образом:

• Коммутатор прислоняется к кузову для отметки мест сверления.
• Устройство прикручивается саморезами.

Внимание. Под один из саморезов вдевается черный кабель массы от колодки подключения.

По сути, в некоторых случаях секрет переделки сводится к замене штока трамблера. На старом он короче. Если суметь переставить этот самый шток с какого-нибудь распределителя нового образца, то в результате можно неплохо сэкономить на покупке нового трамблера.

Регулировка трамблера

Что касается настройки БСЗ трамблера, то она осуществляется всего один раз. УОЗ можно выставить без каких-либо приборов. Делается это на прогретом до 85 градусов ДВС, при движении на средней скорости. КПП переключается на 4 скорость, педаль акселератора вдавливается в пол. Если возникает кратковременная детонация, после чего мотор вновь набирает обороты, то БСЗ выставлено правильно. Напротив, если в ходе этого появляется стук, надо остановиться. Зажигание выставлено неправильно. И вот, что надо сделать:

• Повернуть распределить по часовой на 1 градус.
• Повторить езду с резким переключением скорости.

Схожая операция повторяется до тех пор, пока не выставится правильное зажигание.

Вот и все дела. Удачи на дорогах с новым трамблером!

Двигатель 421 уаз неисправности трамблера

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Неисправности бесконтактной системы зажигания УАЗ проявляют себя так же, как и обычной контактной системы, отклонением работы двигателя от нормальной. Не забывайте также о том, что отказы в работе двигателя УАЗ могут быть не только из-за неисправной бесконтактной системы зажигания, но и вследствие неполадок в системе питания двигателя.

Диагностика неисправностей бесконтактной системы зажигания УАЗ, двигатель не запускается, глохнет после выключения, работает неустойчиво, не развивает полной мощности.

Отметим три важных особенности поиска неисправности бесконтактной системы зажигания УАЗ. Во-первых, для проверки высоковольтной части бесконтактной системы зажигания нужно изготовить простейший разрядник с зазором в 7-10 мм между электродами.

Разрядник необходим для того, чтобы не дать выйти из строя электронике бесконтактной системы зажигания при проверке «на искру», что может произойти при зазорах между высоковольтными проводами и «массой» превышающих 10 мм.

Кроме того, если держать высоковольтные провода руками, не избежать неприятных ощущений в момент искрообразования, поскольку энергия искры в бесконтактной системы зажигания УАЗ примерно в полтора раза выше, чем в контактной. Перед проверкой разрядник следует закрепить в удобном для работы месте, а к электродам разрядника подключить высоковольтные провода системы зажигания.

Во-вторых, для проверки цепей бесконтактной системы зажигания УАЗ целесообразно использовать тестер. Контрольную лампу применять не рекомендуется. Если при проверке контактных соединений и работоспособности коммутатора ей можно пользоваться, то диагностирование датчика-распределителя при помощи контрольной лампы недопустимо. Поскольку ее малое внутреннее сопротивление может быть причиной выхода датчика из строя.

Тестер в большинстве случаев используют в режиме вольтметра постоянного тока и только при проверке первичной обмотки катушки зажигания и резистора ротора распределителя, тестер переключается в режим омметра.

В-третьих, при диагностировании бесконтактной системы зажигания УАЗ не касайтесь ее элементов, а все провода и элементы отсоединяйте только при выключенном зажигании. Кроме описанных устройств при поиске неисправностей понадобится щуп для измерения зазоров между электродами свечей зажигания.

Двигатель УАЗ не запускается.

В автомобилях УАЗ двигатель может не запускаться из-за следующих неисправностей бесконтактной системы зажигания :

— Обрыв или короткое замыкание в первичной цепи. — Отказы датчика-распределителя, коммутатора или катушки зажигания — Неправильное присоединение проводов к свечам зажигания. — Загрязнение или повреждение крышки и ротора распределителя. — Замасливание и загрязнение высоковольтных проводов. — Замасливание или повреждение свечей зажигания. — Неправильная установка момента зажигания.

Неисправность найдите по схеме приведенной ниже. Для этого потребуются тестер, щуп для проверки зазоров в свечах зажигания и разрядник.

Двигатель УАЗ запускается, но после выключения стартера глохнет.

Причиной этого является обрыв добавочного резистора. Неисправности легко устраняется заменой резистора или закорачиванием выводов «+» и «С» добавочного резистора.

Двигатель УАЗ работает неустойчиво.

Причинами неустойчивой работы двигателя УАЗ могут быть :

— Неправильная установка момента зажигания. — Повреждение высоковольтных проводов или ненадежность их соединения с крышкой распределителя. — Неисправность помехоподавитепьного резистора ротора. — Износ электродов или замасливание свечей зажигания. — Загрязнение или повреждений крышки и ротора распределителя. — Обрыв проводов датчика-распределителя.

Схема поиска неисправностей бесконтактной системы зажигания с помощью тестера, разрядника и щупа приведена на схеме ниже.

Двигатель УАЗ не развивает полной мощности, нет достаточной приемистости.

Такая работа двигателя может быть вызвана неправильной установкой момента зажигания, заеданием грузиков центробежного регулятора опережения сжигания и ослаблением их пружин.

Источник

Устанавливаем и настраиваем зажигание, меняем привод трамблера на автомобилях УАЗ

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.

Трамблер уаз бесконтактный неисправности

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Установить поршень 1-го цилиндра в в.м.т. такта сжатия.

Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра.

В противном случае провернуть коленвал на один оборот

3. Отсоединить высоковольтные провода, вынув их из клемм 1 крышки распределителя, и отсоединить провод от низковольтной клеммы распределителя, отвернув гайку 2.

Отсоединить вакуумный шланг от штуцера 4 вакуум-корректора.

Отвернуть болт 3 и вынуть распределитель зажигания вверх.

Трудный запуск двигателя УМЗ на холодную

Вопрос запуска на холодную – проблемный как для специалистов, так и для владельца автомобиля. Такая ситуация возникает из-за того, что автомобиль на диагностику прибывает с горячим двигателем, а горячий он прекрасно запускается. Холодный двигатель владелец самостоятельно проверить не может из-за отсутствия диагностического оборудования.

Тем не менее, существует ряд важных причин, при которых двигатель УМЗ тяжело запускается на холодную:

Необходимо отметить, что специалистами некоторые перечисленные дефекты выявляются и на горячем двигателе, но даже после их устранения, вопрос остается открытым до последующего очередного запуска двигателя на холодную.

Разборка

1. Отстегнуть пружинные зажимы 1 и снять крышку 2 распределителя.

2. Снять бегунок, потянув его вверх.

3. Вынуть войлочный фильц и вывернуть находящийся под ним винт 1.

Рекомендации для длительной работы двигателя УМЗ без ремонта

В отличие от двигателя ЗМЗ-405 16-ти клапанного УМЗ-4216 (и аналогичные серии) работает безукоризненно, выносливый и стойкий в работе на газе (пропан, метан). Конечно, после продолжения модернизации и установки гидрокомпенсаторов, мотор часто стал проситься к специалистам на диагностику. Гидрокомпенсаторы, установленные на штангах газораспределительного механизма являются единственным слабым звеном этого двигателя, но и это легко решается заменой штанг и регулировочных болтов без гидрокомпенсаторов.

А в остальном, выполняя требования по техническому обслуживанию, мотор работать будет устойчиво и с должной динамической характеристикой.

Своевременная регулировка тепловых зазоров клапанов, чистка воздушного тракта дроссельного узла, промывка химическим способом форсунок с одновременной раскоксовкой ЦПГ, периодической профилактикой топливного бака вытеснителем влаги (изопропиловый, медицинский, технический спирт), заменой всех, имеющихся в комплектации фильтров – это есть залог успешной работы коммерческого транспорта.

Источник

Крышка

Крышка распределителя – это первая составляющая, на которую стоит обратить внимание. Именно в этой части трамблера происходят самые важные действия, именно здесь больше всего нагрузки. В связи с этим крышка и ее элементы приходят в негодность раньше остальных.

Помимо крышки, часто в зону риска из элементов трамблера попадают ротор, контактная группа, датчик холла, подшипники и т. д.

Итак, симптомы неисправной крышки распределителя незамысловаты, однако коварны. Сам мотор может начать дергаться в процессе езды, обороты его проваливаться или не набираться вовсе. А в дождь проблема даст о себе знать еще больше, вплоть до невозможности проехать и пару метров.

Крышку можно проверить самостоятельно, достаточно хорошенько осмотреть ее при хорошем освещении. Неудовлетворительное состояние эбонитового материала, стертость контактов или наличие на нем налета, влаги и конденсата – все это явно свидетельствует о наличии каких-то проблем с крышкой.

Самое опасное в крышке, это трещины. Отсюда будет утекать ток. При этом вовсе не обязательно, чтобы трещины были большие. Даже через микротрещины может выходить токовая энергия.

Примечание. В некоторых случаях обработка крышки силиконом, а также устранение налета с контактов решает проблему полностью. Но сложности могут быть куда более тяжелыми, особенно, если откладывать их в долгий ящик.

Для эффективного осмотра, крышку рекомендуется полностью снять, очистить. Подвергать осмотру следует и с внешней, и с внутренней стороны. Любой дефект, обнаруженный на корпусе либо на контакте, уже повод для ремонта или замены крышки.

Неисправности и способы устранения

Топливная система

Признаки неисправности топливной системы:

Одной из часто возникающих неисправностей топливной системы является неэффективная работа бензонасоса или полный отказ его работы. Оценить работу бензонасоса возможно подключенным к рампе форсунок манометра. При включении бензонасоса стрелка манометра должна достаточно быстро, в течении 1,0 – 1,5 секунд установиться на позицию 3,8 атм, а при отключении допускается падение давления до 3,0 атм.

Если давление с нулевой позиции нарастает медленно до 3,8 атм, то это свидетельствует о загрязненности фильтров, установленных в баке на модуле бензонасоса и на раме автомобиля.

Быстрое падение давления до нулевого значения, после выключения бензонасоса может быть вызвано рядом причин:

Отказ работы бензонасоса часто возникает из-за отсутствия питающего напряжения, который подается от реле включения. Реле находится в подкапотном пространстве, на задней стенке моторного отсека (буквально под лобовым стеклом). Так как реле бензонасоса устанавливается в одном блоке с двумя другими реле включения вентилятора охлаждения и главным, у владельца автомобиля часто возникает вопрос их точного определения.

Это можно сделать разными способами:

Способ-1. Выполняется с помощником без наличия контрольной лампы. Способ работает на ощущение срабатывания электромагнита реле. Проверяющий кончики пальцев прикладывает ко все трем реле, а помощник включает зажигание. В это время сработают одновременно два реле – главное и бензонасоса и их проверяющий ощутит по щелчку срабатывания электромагнитов. Через 5-8 секунд реле бензонасоса отключится щелчком реле, что тоже отразится на пальце проверяющего.

Способ удобен тем, что одновременно определяется реле бензонасоса и диагностируется контрольной лампой наличие питающего напряжения.

Способ-3. Выполняется без помощника. Способ рассчитан на определение реле бензонасоса по цветовой схеме проводов. На всех автомобилях Газель (двигатели ЗМЗ, УМЗ) от разъема реле бензонасоса исходящий провод (вывод «87») белого цвета.

Если при проверке установлена целостность проводки и на разъеме бензонасоса присутствует напряжение и масса, то рекомендуется демонтировать с бака модуль бензонасоса и тщательно осмотреть на прожиг все имеющиеся контакты. Иногда дефект обнаруживается мгновенно по состоянию расплавленного мотора.

Конденсатор

Принято говорить всегда о двух методах проверки трамблерного конденсатора. Первый способ заключается в замере емкости конденсатора, так как при падении ее, система зажигания начинает давать сбои, вплоть до полной остановки ДВС. Диагностировать емкость конденсатора легко удастся с помощью мультиметра с соответствующей функцией проверки емкостей.

Снимать конденсатор для проверки не обязательно. Можно будет отвернуть лишь его центральный контакт.

Алгоритм проведения проверки:

• Прибор устанавливается в режим до 20 микрофорат.
• Щупы мультиметра подсоединяются к корпусу конденсатора и его главному выводу.

0,20-0,25 мкф – это нормальное значение для вазовских моделей авто. 0,17-0,25 мкф – Газ, Москвич, Запорожец и другие модели ОА. Если показания прибора не совпадут с заводскими данными, то конденсатор неисправен.

Примечание. Конденсатор, если он куплен или снят, и проверяется в таком виде, может показать неправильные значения вовсе не из-за неисправности. Просто, он может не подходить для определенной марки автомобиля, но быть полностью исправным.

Второй способ проверки конденсатора заключается в применении самодельного устройства с проверенным и рабочим кондером.

Вот, что делается:

• Проверяемый на машине конденсатор, отсоединяется от главного контакта и отводится в сторону.
• К освободившемуся контакту подключается один из щупов, зажимов самодельного устройства. Другой щуп – к массе (любому удобному месту корпуса трамблера).
• Запускается ДВС.
• Если его работа стабилизируется, на всех оборотах функционирует нормально, нет спадов и т. д., то сомнения в неисправности того конденсатора, что был, оправдываются на все 100.

Кроме того, при исправном конденсаторе искра между контактами трамблера бьет заметно, явно виднеется, если распределитель как это нужно разобрать (снять верхушку). А самое главное – ощущается разряд катушки, бьют характерные щелчки. И наоборот, если конденсатор неисправен, разряда катушки происходить не будет.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

• катушка зажигания УАЗ 469;
• трамблер;
• жгуты;
• коммутатор;
• свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

1. АКБ;
2. кнопка массы;
3. реле-регулятор напряжения;
4. генератор;
5. амперметр;
6. замок зажигания УАЗ 469;
7. контакты прерывателя-распределителя;
8. трамблер;
9. конденсатор;
10. крышка прерывателя-распределителя зажигания;
11. бегунок;
12. свечи зажигания;
13. провод высокого напряжения;
14. дополнительное сопротивление;
15. дополнительное реле стартера;
16. катушка зажигания;
17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Система зажигания КИА РИО

На автомобили устанавливается бесконтактная система зажигания типа ДЛИ, обеспечивающая увеличение диапазона установки угла опережения зажигания и напряжения распределителя зажигания при снижении электрических помех.

В состав системы входят:

• — катушка зажигания;
• — датчик положения распредвала;
• — ЭБУ блока управления зажиганием;
• — Высоковольтные провода и свечи зажигания.

В бесконтактной системе зажигания датчик положения распределительного вала и датчик угла поворота коленчатого вала передают информацию в блок управления двигателем, на какой цилиндр необходимо подать питание.

Блок управления двигателем посылает сигнал на соответствующую катушку зажигания, которая генерирует ток высокого напряжения и передает этот ток на свечу зажигания.

В бесконтактной системе зажигания импульс зажигания подается сразу на две свечи зажигания, одну на такте сжатия, одну на такте выпуска — искра зажигания на такте выпуска не влияет на работу двигателя и поэтому потраченный.

Цилиндры сгруппированы в соответствии с порядком работы цилиндров. Например, порядок работы цилиндров 1–3–4–2.

Каждая катушка зажигания фактически состоит из 2-х отдельных высоковольтных обмоток, которые подают искру на два цилиндра каждая (одна на цилиндры №1 и №4, другая на цилиндры №2 и 3).

Если индуктивный тахометр подключен к высоковольтному проводу свечи зажигания с этой системой зажигания, он будет показывать число оборотов двигателя, вдвое превышающее фактическое число оборотов двигателя (т. е. 1600 мин ^–1 , вместо фактических 800 мин ^–1 ).

Момент зажигания определяется и устанавливается блоком управления двигателем на основании сигналов различных датчиков и переключателей.

Блок управления двигателем изменяет угол опережения зажигания в зависимости от частоты вращения двигателя, впуска воздуха, температуры охлаждающей жидкости и других условий.

Момент зажигания на холостом ходу: 8±5° до ВМТ (6°±5° для Европы).

Момент зажигания не регулируется.

Компоненты системы зажигания

В системе зажигания используются две катушки зажигания, расположенные на двигателе над свечами зажигания цилиндров 2 и 4.

Сопротивление катушек одинаково для двух катушек зажигания.

Катушки зажигания не требуют технического обслуживания и в случае неисправности подлежат замене.

Высоковольтные провода соединяют катушки зажигания со свечами зажигания.

Выполняют те же функции, что и обычная система зажигания. Из-за их меньшей длины энергия, передаваемая на свечи зажигания, увеличивается.

Свеча зажигания используется для передачи тока высокого напряжения, генерируемого в катушке зажигания, на электроды в камере сгорания, где этот ток создает искровой разряд для воспламенения воздушно-топливной смеси.

Опережение зажигания

Изменение установки опережения зажигания может быть вызвано двумя причинами: проблема с датчиком, которую обнаружит блок управления двигателем или неправильная установка распредвала по отношению к коленвалу.

Последняя проблема связана с неправильной установкой ремня ГРМ.

После замены катушки зажигания регулировка не требуется.

Проверить:

• 1. Запустить двигатель и прогреть его до рабочей температуры.
• 2. Отключить все потребители электроэнергии.
• 3. Подключить тахометр к двигателю и датчик стробоскопа к высоковольтному проводу первого цилиндра.
• 4. Совместив метки на шкиве коленчатого вала с указателем, проверьте угол опережения зажигания.

Момент зажигания: 8±5° до ВМТ (6°±5° для Европы) (на холостом ходу)

Момент зажигания не регулируется.

Катушка зажигания

Снятие:

• 1. Отсоедините кабель от отрицательной клеммы аккумуляторной батареи.
• 2. Отсоедините высоковольтные провода.
• 3. Отсоедините разъемы от катушки зажигания.
• 4. Снимите четыре болта крепления катушки зажигания.
• 5. Снимите катушки зажигания.

Проверка напряжения:

• 1. Отсоедините провод от отрицательной клеммы аккумулятора.
• 2. Отсоедините разъем от катушки зажигания.
• 3. Поверните ключ зажигания в положение «ON».
• 4. Измерьте напряжение между ECU и контактами B+ на разъеме катушки зажигания. Напряжение: 12 В
• 5. При отсутствии напряжения проверьте предохранитель, замок зажигания и жгут проводов.

Проверка сопротивления:

• 1. С помощью омметра проверьте сопротивление первичной обмотки катушки зажигания.

Подсоедините один провод омметра к положительной (+) клемме, а другой провод к каждой отрицательной (–) клемме. Если сопротивление не соответствует указанному, замените катушку зажигания.

Помните, что блок содержит две катушки, сопротивление которых необходимо проверить.

Первичное сопротивление: 0,6–0,8 Ом при 20°C

2. С помощью омметра проверить сопротивление вторичной обмотки катушки зажигания. Если сопротивление не соответствует указанному, замените катушку зажигания.

Вторичное сопротивление: 10-15 Ом при 20°C

Установка:

• 1. Установите две катушки зажигания над свечами зажигания цилиндров 2 и 4 и прижмите их друг к другу.
• 2. Вверните четыре болта крепления катушки зажигания. Момент затяжки: 15,6–22,6 Н·м
• 3. Подсоедините разъемы к катушке зажигания.
• 4. Подключить высоковольтные провода
• 5. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

Свечи зажигания

Изъятие:

Не обслуживайте свечи зажигания при горячем двигателе.

• 1. Отсоедините кабель от отрицательной клеммы аккумуляторной батареи.

• 2. Отсоедините высоковольтные провода.
• 3. Прочистите свечи зажигания сжатым воздухом, что предотвратит попадание грязи в цилиндры двигателя после выкручивания свечей зажигания.
• 4. Выкрутите свечу зажигания с помощью свечного ключа. Во избежание повреждения свечи устанавливайте свечной ключ строго по оси свечи.

Проверить:

• 1. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
• 2. Подсоедините свечу зажигания к высоковольтному проводу.
• 3. Удерживая свечу зажигания специальными клещами с изолированными ручками, поднесите свечу на расстояние 5–10 мм от кузова автомобиля.

Не прикасайтесь к кузову автомобиля во время выполнения следующих шагов.

• 4. Помощник должен провернуть коленчатый вал двигателя стартером, при этом между свечой зажигания и кузовом автомобиля должна наблюдаться устойчивая сильная искра.

• 5. Если искра зажигания отсутствует или искра зажигания слабая, проверьте состояние и устраните следующие дефекты:

• — при наличии нагара очистите или замените свечу зажигания;
• — очистить или заменить свечу зажигания при загрязнении маслом;
• — если электроды изношены или перегорели, заменить свечу зажигания;
• — при разрушении керамического изолятора заменить свечу зажигания;
• – при повреждении свечного кольца заменить свечу;
• — при нарушении межэлектродного зазора в свече зажигания отрегулировать зазор. Зазор регулируется подгибанием бокового электрода.

Центральный электрод ни в коем случае нельзя сгибать, так как это может привести к поломке изолятора и выходу из строя свечи. Чтобы отогнуть боковой электрод свечи, необходимо использовать специальный инструмент.
