Как определить полярность проводов: плюс красный или черный

Содержание

1. Цветовая маркировка полярности на зарядном устройстве телефона
2. В кабеле из 4 проводов
3. В кабеле из 2 проводов
4. Маркировка полярности в кабелях постоянного тока
5. Обозначение проводов в сетях переменного тока
6. Как самостоятельно определить полярность проводов
7. Мультиметром
8. При помощи светодиода
9. Альтернативные способы

При сборке электрических цепей постоянного тока и при подключении потребителей к источникам постоянного напряжения важно соблюсти полярность соединения. В цепях переменного тока (как трехфазных, так и однофазных) часто важно знать фазировку проводников. Определить полярность или расположение фаз можно различными способами.

Цветовая маркировка полярности на зарядном устройстве телефона

Один из приборов, в котором знать расположение полюсов крайне важно –мобильный телефон. Если используется шнур и зарядное устройство промышленного изготовления, то заботиться о полярности не надо. Если же предстоит ремонт аксессуаров или их нестандартное использование, проблема определения плюса и минуса встает в полный рост.

В кабеле из 4 проводов

Существуют кабели для связи телефона с внешним устройством, состоящие из четырех проводов. Они предназначены не только для передачи зарядного тока, но и для обмена данными. Для каждой задачи используется два провода, и обычно они маркируются следующими цветами:

• плюс питания – красный;
• минус питания – черный;
• DATA- — белый;
• DATA+ — синий или зеленый.

Жесткого стандарта на цветовое обозначение жил кабеля не установлено, да и обычному пользователю это не нужно. По этой причине не все производители соблюдают этот подход.

Четырехпроводной кабель связи для мобильного телефона

В кабеле из 2 проводов

Существую кабели упрощенной конструкции. Их применяют только для использования телефона на зарядке – передача данных по ним невозможна. В таких кабелях внутри общей изоляции проложено всего два провода. И при определении полярности выбор состоит между красным или черным цветом. Легко запомнить, что плюсовой провод красный, а минусовой – черный.

Производители не всегда соблюдают цветовую маркировку проводов как постоянного, так и переменного тока. Если цвета изоляции явно не совпадают, или есть сомнения в правильности подключения, лучше проверить полюсность тем или иным способом из описанных далее.

Маркировка полярности в кабелях постоянного тока

Проводка постоянного тока в быту встречается нечасто. Обычно до потребителя доводится переменное напряжение, которое потом на месте преобразовывается в постоянное. Но если придется столкнуться с сетями постоянного тока, то следует иметь в виду:

1. Согласно ПУЭ положительная шина (плюс) марикруется красным цветом.
2. Отрицательная шина (минус) – синим.
3. Земляной шинопровод – голубым.

Для проводов и проводников внутри кабелей обычно используется цветовой обозначение:

• красный цвет – плюс;
• черный – минус.

Однако, если заглянуть в ГОСТ 50462-2009 (он соответствует требованиям МЭК), окажется, что стандартом с 2009 года предусмотрены другие цвета:

1. Положительный – коричневый.
2. Отрицательный – серый.
3. Средний (защитный) – голубой.

Преимущество этой системы в том, что старая предполагала применение слаборазличимых между собой цветов — синего и голубого.

При некоторых оттенках краски и после изменения цвета (выцветания) под действием света и ультрафиолета отличить голубой от синего становится крайне затруднительно.

Обозначение проводов в сетях переменного тока

В кабелях однофазного переменного тока (например, бытовые сети 220 вольт) принято следующее цветовое обозначение проводов:

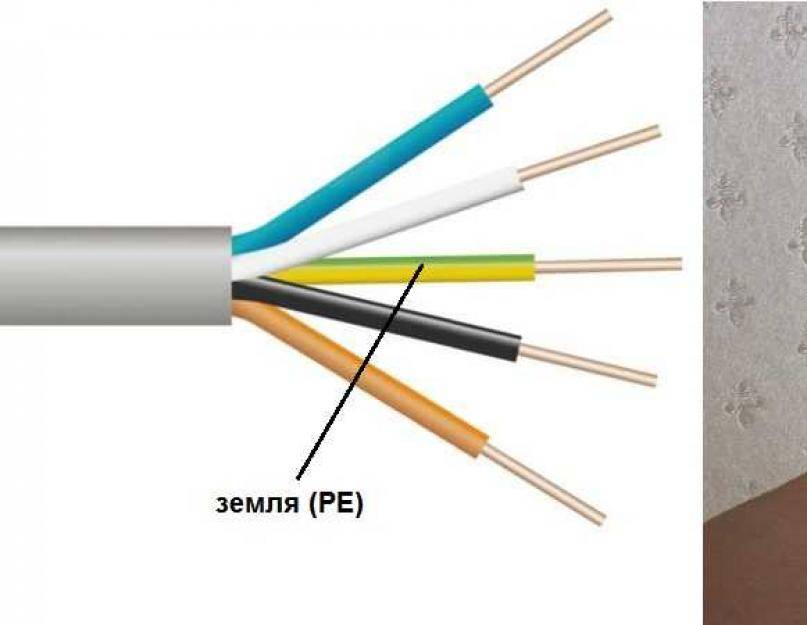

• защитный земляной проводник PE – желто-зеленые чередующиеся или продольные полосы;
• нулевой рабочий проводник N – голубой;
• фазный проводник L – чаще всего, коричневый, но бывают и другие варианты (красный, белый, фиолетовый и т. п.).

Коричневый цвет для обозначения фазы соответствует требованиям ГОСТ 50462-2009. Остальные цвета являются фантазией производителей кабелей.

Доверять цветовой маркировке можно в лучшем случае в стационарной проводке. У потребителей, подключаемых в бытовую сеть, фазность зависит от включения вилки, а она может быть случайной.

У этого кабеля фазный провод окрашен в коричневый цвет (маркировка PE и N – стандартная)

Существует не так много приборов, требующих соблюдать фазировку подключения к однофазной сети. Подавляющее большинство потребителей в быту не чувствительны к правильности подключения проводов L и N. Если возникла реальная необходимость найти фазный провод, это можно сделать с помощью индикаторной отвертки.

Блок питания работает при «неправильной» фазировке (земляной провод подключен верно!)

Как самостоятельно определить полярность проводов

Маркировка проводников по цвету изоляции соблюдается не всегда. Поэтому неплохо знать различные способы определения полюсности источников постоянного напряжения. Все зависит от приборов, имеющихся в наличии.

Мультиметром

Классический способ узнать, где плюс, и где минус у шин постоянного напряжения – использовать мультиметр в режиме вольтметра.

если подключить провод, идущий от гнезда COM (обычно, черный) к предполагаемому минусовому проводу источника, а провод, идущий от гнезда V к предполагаемому плюсовому, то на дисплее будет индицироваться значение напряжения;

Индикация при правильном подключении

если предположение оказалось неверным, и плюсовой вывод прибора подключен к минусовой шине (и наоборот), то перед цифрой, соответствующей напряжению, будет индицироваться знак «минус».

Индикация со знаком «минус» — полярность неверная

Если выходной уровень источника неизвестен, а мультиметр не имеет автоматического переключения пределов, надо выбрать режим измерения наибольшего напряжения. В противном случае на индикаторе появится знак перегрузки (OL, -1 и т.п.) без указания полярности.

Измерения можно производить и стрелочным тестером:

В этом случае замер надо производить на верхнем пределе измерения, даже если выходной уровень источника известен. Если напряжение будет намного превышать установленный предел, а полярность подключения будет неверной, стрелка может слишком резко отклониться влево и погнуться об ограничитель (или даже сломаться).

При помощи светодиода

Если нет тестера, можно определить полюсность с помощью светодиода, использовав его свойство зажигаться только при верной полярности приложенного напряжения. Для этого надо собрать простую цепь из светодиода и резистора, ограничивающего ток.

Простая цепочка для проверки полюсности

Сопротивление резистора выбирается так, чтобы ток через светоизлучающий диод не превысил допустимый. Если предельный уровень неизвестен, можно ориентироваться на значение 5 мА – для большинства LED это не приведет к выходу из строя, но обеспечит уверенное зажигание светодиода. Так, для напряжения 5 вольт по закону Ома можно посчитать, что резистор должен иметь сопротивление 5/0,005=2500 Ом = 2,5 кОм. Подойдут ближайшие значения из стандартного ряда — 2,4 или 2,7 кОм.

Дальнейшие действия такие же, как и для тестера. Собранная цепь подключается так, чтобы анод полупроводникового прибора был соединен с предполагаемым плюсом источника напряжения, а катод – с предполагаемым минусом.

Цепочка из резистора и двух LED, светящихся при верном подключении

При этом светодиод должен загореться. Если он не горит, значит, предположения неверны, и для достоверности надо подключить цепочку из резистора и LED наоборот.

Не стоит проверять таким способом напряжение в цепях, где уровень может превысить 5..7 вольт. Слабым местом светодиодов является максимальное обратное напряжение. Если полярность окажется неверной, то напряжение источника питания окажется приложенным к выводам LED в обратном направлении. Это приведет к выходу полупроводникового прибора из строя уже при 10..12 вольтах, несмотря на то, что ток через него не будет превышен. Чтобы этого избежать, можно составить цепочку из двух-трех (а при необходимости – больше) элементов. В этом случае обратное напряжение распределится между светодиодами.

Если изначально расположение выводов анода и катода светодиода неизвестно, цепочку можно предварительно проверить на другом источнике с известной полярностью.

Альтернативные способы

Если под рукой нет приборов, можно проверить полярность источника постоянного тока другими способами. Например, с помощью раствора поваренной соли (хлорида натрия).

У отрицательного электрода наблюдается намного более интенсивное газовыделение

Если в раствор опустить два электрода – анод (положительный) и катод (отрицательный), начнется электрохимическая реакция. Чтобы она началась, напряжение источника должно составлять не менее 2,19 вольт. При этом на аноде будет выделяться газообразный хлор, на катоде – водород. Водород будет выделяться более интенсивно, таким способом можно определить отрицательный электрод.

Выделяющиеся в процессе электролиза газы опасны – хлор ядовит, водород взрыво- и пожароопасен. При определенных условиях (зависит от материала провода) в процессе будет выделяться и кислород, что лишь усилит взрывоопасность процесса.

Есть и более экзотичный способ определения полюсов – с помощью картофеля. Если в разрезанную картофелину воткнуть два электрода, в результате электрохимических реакций произойдет следующее:

Еще один метод определения расположения полюсов – использование прибора, который может работать при изменении полярности, не выходя из строя, причем изменение подключения вызывает заметную реакцию. Таким прибором может служить, например, «компьютерный» вентилятор постоянного тока. Если известно направление его вращения при правильном подключении, можно соединить выводы вентилятора с источником питания. Если выбрано верное подключение, вентилятор начнет вращаться в обычном направлении. Если подключение ошибочно, вентилятор будет вращаться в противоположную сторону.

Все эти способы дают достоверный результат определения полюсов источника питания. Но если заниматься электротехникой более-менее серьезно, лучше обзавестись приборным парком. Как минимум, надо приобрести мультиметр.

Как мультиметром определить плюс и минус?

В электрике  часто используется такой термин как «полярность». Полярность – это состояние системы или тела, различные точки которых имеют противоположные физические свойства. Самыми известными примерами полярности являются противоположные электрические заряды и магнитные полюса. Если говорить об электрическом токе, то один из полюсов называют положительным (на нем меньше электронов), а другой – отрицательным (на нем больше электронов). Если эти два полюса соединить проводом, электроны начнут двигаться от отрицательного полюса к положительному.  Это и есть электрический ток. Сегодня поговорим о том, как мультиметром определить плюс и минус.

Contents

• 1 Важность полярности
• 2 Как определить полярность мультиметром
• 3 Как мультиметром определить плюс у диода
  • 3. 1 Вопрос — ответ

Важность полярности

Она очень важна для электроприборов, поскольку при неправильном подключении они либо просто не начнут работать, либо выйдут из строя.

Положительная полярность обозначается знаком «плюс» (+), отрицательная – знаком «минус» (-). Чаще всего эти сведения можно получить, обратив внимание на специальную маркировку. Но иногда ее просто нет, тогда придется определить полярность самостоятельно.

Производители видео- и аудиоприборов для обозначения проводов с разным зарядом используют цвета:

• красный – плюс;
• черный – минус.

Но могут быть и другие варианты.

Что же касается электрических сетей, то жилы при разделке кабеля могут иметь различный цвет:

• фазный провод обычно имеет красный или коричневый цвет:
• ноль маркируется синим или черным цветом.

Но на практике эта цветовая схема соблюдается не всегда, поэтому визуальное определение плюса и минуса срабатывает не всегда. Поэтому нужно уметь определять полярность самостоятельно, будь то обычный электрический провод или какой либо электроприбор.

Для этой цели можно использовать вольтметр или мультиметр. Вольтметр есть в доме не всегда, а вот мультиметр в настоящее время является довольно популярным и при этом доступным универсальным тестером.

Как определить полярность мультиметром

Для того чтобы узнать где находится «плюс» или «минус», лучше использовать цифровой мультиметр, на дисплее которого отображается не только цифровой результат измерения, но и его знак. Это сразу наглядно показывает, правильно ли присоединены щупы тестера к проводам электроприбора.

Мультиметр имеет переключатель, позволяющий выбрать режим измерения. Для определения полярности его переводят в режим измерения постоянного напряжения.

Поиск полярности происходит следующим образом:

1. Вставить разъемы щупов мультиметра в гнезда на его корпусе. Для подключения черного щупа используется гнездо COM (он соответствует отрицательному полюсу), для красного – VΩmA (положительный полюс).
2. Диапазон измерения принимается до 20 В.
3. Щупы тестера присоединяют к контактам или проводам прибора, полярность которого нужно определить. Сам прибор включают.
4. На дисплее отобразится величина замеряемой характеристики. В данном случае важно даже не само ее цифровое значение, а знак перед ним.

Каким может быть результат определения полярности:

• если никакого знака нет — щупы подключены верно – красный на «плюс», черный – на «минус»;
• если же выдается напряжение со знаком (-), значит щупы мультиметра присоединены к контактам неверно, и в данный момент плюсу соответствует контакт, к которому присоединен черный щуп.

В случае если мультиметр аналоговый (то есть со стрелкой), в случае перепутанных полюсов стрелка будет отклоняться относительно нуля в противоположную сторону – то есть будет определяться отрицательное значение напряжения.

Как мультиметром определить плюс у диода

Поскольку диоды имеют свойство пропускать ток только в одном направлении, неверное их подключение приведет к неработоспособности всей схемы. Поэтому важно знать, где у диода плюс и минус.

Иногда на элементах присутствует маркировка, но часто ее нет, поэтому определение анода и катода приходится проводить другими способами:

• включением диода в цепь;
• используя мультиметр;
• по технической документации.

Самым быстрым и абсолютно надежным способом является универсальный тестер. Чтобы найти плюс и минус, необходимо:

1. Перевести мультиметр в режим омметра или проверки диода.
2. Затем присоединить красный щуп к одному из выводов проверяемого элемента.
3. Далее черный щуп присоединяют ко второму выводу.
4. Считать численные значения на дисплее.

Каким может быть результат:

• Исходя из того, что показатели обычно находятся в пределах 500 – 1200 мВ, числовое значение в этих пределах означает, что щупы присоединены верно – красный в аноду (+), черный – к катоду (-).
• Если же на экране тестера возникал единица, обозначающая бесконечность (предельное превышение), значит при подключении щупов полярность перепутана.

Таким образом, вопрос как найти плюс мультиметром решается совсем несложно. Нужно просто внимательно изучить инструкции, прилагаемые как к самому проверяемому прибору, так и к тестеру. Это нужно для того, чтобы в ходе проверки их не повредить. К примеру, неверно выставив диапазон измерения, можно вывести мультиметр из строя.

Теперь вы знаете, как мультиметром определить плюс и минус.

Вопрос — ответ

Вопрос: Для определения полярности обязательно нужен мультиметр?

Имя: Кирилл

Ответ: Нет, хотя это и самый удобный способ ее найти. В некоторых случаях можно использовать вольтметр, в других обычную индикаторную отвертку. А кто-то уповает на народные методы вроде сырой картошки.

Вопрос: Можно ли визуально точно определить плюс и минус?

Имя: Фёдор

Ответ: Иногда можно. Некоторые производители наносят на устройства специальную маркировку, либо придают им определенную форму. К примеру, такие значки как кольцевые полоски или точки наносят на корпус устройства ближе к катоду. Что касается формы, то заострение делается со стороны «плюса», а плоская часть при этом обозначает «минус».

Вопрос: Как определить полярность светодиода без мультиметра, по внешнему виду?

Имя: Азат

Ответ: На эти элементы часто нанесены пиктограммы в виде треугольника и значков, напоминающих по форме буквы «П» и «Т». При этом вершинка треугольника, а также выпуклости на значках П и Т обращены в сторону катода (-).

Вопрос: Для определения полярности лучше иметь аналоговый мультиметр или цифровой?

Имя: Радик

Ответ: Для обычного потребителя в любой ситуации лучшим считается цифровой прибор, поскольку, благодаря дисплею, он дает более наглядный и однозначный результат, не требующий расшифровки.

Как отличить отрицательные и положительные провода

Как отличить отрицательные и положительные провода

Фото: sturti / E+ / Getty Images

Основные моменты

• Цветные чехлы на провода идентифицируют их.

• Для питания переменного и постоянного тока используются разные цвета проводов.

• Положительные провода в современных розетках переменного тока, скорее всего, будут иметь черную, красную и синюю оболочки. Минусовые провода, скорее всего, будут иметь белую оболочку.

• Вы также можете использовать мультиметр для проверки положительных и отрицательных проводов.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Обычному человеку может быть трудно определить, является ли черный провод положительным или отрицательным. В основном это связано с тем, что назначение черного провода меняется в зависимости от тока (переменного или постоянного), что делает проекты электропроводки намного более пугающими. Однако, обладая некоторыми знаниями, вам будет легче определить, на какие провода вы смотрите.

Хотя все электротехнические работы сопряжены с определенным риском, вы можете безопасно выполнить несколько основных работ по электромонтажу самостоятельно, имея под рукой необходимые инструменты и информацию. Например, если вы хотите установить потолочный вентилятор, чтобы летом было прохладнее, понимание того, как отличить отрицательные и положительные провода, является одной из самых важных частей задачи.

Часто можно отличить положительные и отрицательные провода, просто взглянув на цвет защищающей их оболочки провода. Вы также можете использовать инструменты, которые измеряют ток, проходящий через провод, но базовые знания о том, когда черный провод положительный или отрицательный, дадут вам подстраховку, к которой вы всегда будете прибегать.

Как безопасно проверить электропроводку в вашем доме

Фото: photovs / iStock / Getty Images Plus / Getty Images

Даже не думайте смотреть на какую-либо электрическую проводку, пока не отключите автоматический выключатель, подающий питание на провода. Особенно, если вы новичок, вам никогда не следует работать с какой-либо проводкой, пока через нее все еще проходит ток , так как вы можете получить невероятно разрушительный или даже смертельный удар электрическим током.

После того, как вы отключите питание, вы можете отвинтить и снять защитные крышки на розетке или розетке, чтобы увидеть провода за ними.

Далее с помощью мультиметра проверьте розетку или провода. Если через них все еще течет ток, необходимо снова проверить автоматический выключатель. Путаница в маркировке выключателей происходит чаще, чем вы думаете, поэтому дважды проверьте правильность маркировки.

Убедившись, что по проводам больше не течет ток, вы можете дотронуться до них и внимательно осмотреть.

Важно : Всегда надевайте электрические перчатки при любых работах с электропроводкой. Опять же, не пытайтесь выполнять какие-либо работы с электричеством, если вы не уверены, что можете сделать это безопасно. Если сомневаетесь, позвоните профессионалу.

Черный провод положительный или отрицательный?

Узнать, является ли черный провод положительным или отрицательным, не так просто, как может показаться. На самом деле черный провод может означать совершенно разные вещи в зависимости от схемы, на которую вы смотрите.

Как правило, если вы смотрите на постоянный ток (DC), черный провод отрицательный. Если вы смотрите на переменный ток (AC), черный провод положительный. Вот почему так важно определить, какой тип схемы вы ищете, прежде чем погрузиться в какие-либо электрические работы.

Переменный ток через равные промежутки времени меняет направление потока электроэнергии и используется в двигателях, посудомоечных машинах и домашних розетках. В большинстве домашних электрических проектов, вероятно, будет использоваться переменный ток. С другой стороны, постоянный ток имеет постоянное напряжение, протекающее в одном направлении, и он используется в телефонах, ноутбуках и системах камер (или почти во всем, что должно хранить энергию в батарее).

Что означают цвета проводов для розеток или потолочных светильников?

Современная розетка или розетка для освещения в вашем доме обычно имеет от трех до пяти проводов. В старых домах может быть только два провода.

Положительные провода в современной системе переменного тока должны иметь черную, красную и синюю оболочки. Минусовой провод будет иметь белую оболочку. Если имеется заземляющий провод, он должен иметь зеленую оболочку кабеля.

Важно : Это стандартные цвета оболочки кабеля для проводки переменного тока в США . В других странах используются другие цветовые схемы. Изучите стандартные цвета проводки в вашей стране, прежде чем приступать к каким-либо электрическим работам.

Идентификация положительных и отрицательных проводов в сети переменного тока

Если у вас есть несколько плюсовых проводов, идущих от настенной розетки или розетки, вы должны подключить их в правильном порядке, указанном ниже.

1. Черный: Черный провод — это основной положительный провод (называемый фазой 1). Используйте его для основного подключения к потолочному вентилятору, розетке или розетке.

2. Красный: Красный провод — это второй положительный провод (называемый фазой 2). Подключайте его только к потолочному вентилятору, розетке или розетке (если нужен второй положительный провод).

3. Синий: Синий провод — это третий положительный провод (называемый фазой 3). Используйте его только после подключения черного и красного проводов.

Что касается ваших отрицательных проводов, белый провод является отрицательным проводом. Вы должны подключить его к отрицательному проводу в розетке или потолочному вентилятору после того, как все положительные провода будут подключены. Зеленый провод всегда должен подключаться к заземляющему винту или проводу, который обычно зеленого цвета. Оболочки некоторых заземляющих проводов могут быть зелеными с желтыми полосами.

Важно : Белый и зеленый провода — это не одно и то же, и вы не можете соединить их взаимозаменяемо.

Идентификация положительных и отрицательных проводов в источнике постоянного тока

Переменный ток — это тип питания, используемый в электрических розетках и светильниках в вашем доме. С переменным током электричество может течь в любом направлении. В качестве альтернативы, при питании от постоянного тока электричество течет только в одном направлении. Питание постоянного тока распространено в устройствах, работающих от аккумуляторов.

Если вы столкнулись с проводкой от устройства постоянного тока, например, в солнечных батареях или батареях, не забывайте, что цвета оболочек проводов отличаются от проводов переменного тока.

• Красный: Красный провод положительный.

• Черный: Черный провод отрицательный.

• Белый: Белый провод является нейтральным или заземленным.

• Серый: В некоторых схемах подключения постоянного тока используется серый заземляющий провод вместо белого.

Иногда вы можете не увидеть красный провод. Вместо этого у вас может быть два черных провода, один из которых имеет белые полосы. Если это так, сплошной черный провод должен быть положительным, а черно-белый полосатый провод должен быть отрицательным. Используйте мультиметр для проверки.

Проводка и питание постоянного тока достаточно отличаются от проводки и питания переменного тока, поэтому, даже если у вас есть опыт замены освещения в вашем доме, вы можете нанять местного электрика, который поможет вам с любыми электрическими работами, связанными с проводкой постоянного тока.

Идентификация проводов с помощью мультиметра

Фото: wattanaphob / iStock / Getty Images Plus / Getty Images

Иногда в вашем доме могут быть провода, цвет оболочки которых трудно различить. Если это так, и вы чувствуете себя малышом, впервые пытающимся различать цвета, возьмите мультиметр в местном магазине товаров для дома. Мультиметр может измерить положительный и отрицательный провода для вас, когда соответствующий автоматический выключатель находится под напряжением. Разумно использовать мультиметр для проверки проводов, даже если цвета оболочек кабеля чистые, просто для уверенности.

При подключении выводов мультиметра к измеряемому проводу мультиметр должен отображать положительное или отрицательное число. Число представляет собой показание напряжения, а положительный или отрицательный знак соответствует тому, является ли провод положительным или отрицательным.

Опять же, не работайте с проводами под напряжением и не проверяйте их без надлежащего защитного снаряжения (например, резиновых электрических перчаток). Если вы сомневаетесь в потенциальном электрическом проекте, остановитесь сейчас и вызовите электрика, чтобы он помог.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Как паять провода паяльником

  Автор: Джемма Джонстон • 10 августа 2022 г.

• Как заземлить провод дома для лучшей защиты от перенапряжения 5

  Бен Киссам • 20 апреля , 2023

• Как соединить провода с помощью электрической косички

  Автор: CE Larusso • 12 мая 2023 г.

Как отличить отрицательный и положительный провод (Руководство по 2 методам)

Опубликовано: 10 июня 2022 г. Сэмом Орловским

Категории Обучение

Теги Проводка

В реальной жизни не все провода помечены/покрашены как красные (плюсовые провода) или черные (минусовые провода). Поэтому вам необходимо знать другие способы определения полярности проводов.

Можно ли использовать два провода одинакового цвета в качестве положительного и отрицательного? Да, это возможно. Некоторые фирмы или частные лица могут решить использовать провода одного цвета для положительных и отрицательных соединений. В такой ситуации будет сложно отличить провода друг от друга.

Я использовал несколько проводов разного цвета, а иногда даже одного цвета для положительного и отрицательного проводов. Я делаю это потому, что могу без суеты отличить их друг от друга, судя по моему многолетнему опыту работы с электричеством.

В этом руководстве я покажу вам, как определить положительный и отрицательный провода любого соединения.

Обычно положительный провод маркируется красным, а отрицательный — черным. Однако для отрицательных проводов также можно использовать ребристые провода, серебряные провода или даже провода красного цвета. В осветительном приборе черный провод — это плюс, а белый — минус. Медные провода — это плюсы на динамике. Обратите внимание, что вилки прибора имеют горячие и нейтральные участки — это положительные и отрицательные стороны, а не настоящие провода. Иногда положительный и отрицательный провода помечены как «+» или «-», и вы можете легко их идентифицировать.

Содержание

Способ 1: определение положительного и отрицательного проводов в обычных ситуациях

Давайте узнаем, как определить провода, передающие напряжение от земли – я говорю об отрицательных проводах в обычных ситуациях. Не следует касаться оголенных проводов голыми руками. Вооружитесь работающим тестером — некоторые тестеры обманчивы, поэтому убедитесь, что вы проверили их на наличие проводов, несущих заряд.

Вилки для приборов

В вилках для приборов нет положительных и отрицательных проводов или сторон. Вилки имеют горячие и нейтральные участки вместо положительных и отрицательных проводов или сторон.

Удлинители и медь

На своем удлинителе определите ребристые провода — обычно они отрицательные. Если ваши провода имеют одинаковые цвета, обычно медные, отрицательный провод — это элемент с рифленой текстурой. Проследите длину провода руками, чтобы почувствовать ребристые участки, которые будут отрицательным проводом.

Осветительный прибор

Чтобы определить тип проводов в осветительном приборе, помните, что будет три провода — положительный, отрицательный и заземляющий. Черный провод — положительный, белый — отрицательный, а зеленый — заземляющий. Поэтому, когда вы хотите повесить люстру, обратите внимание на эту систему проводки, но действуйте с осторожностью. Вы можете выключить выключатели или главный выключатель. (1)

Однако для заземления можно использовать медные провода.

Провода динамика и усилителя

Обычно медные провода являются положительными в проводах динамика или усилителя. Отрицательные провода — это серебряные нити.

Сверьтесь с руководством по эксплуатации

Вы можете использовать свое руководство, чтобы определить характер ваших проводов. Разные типы транспортных средств имеют разную проводную кодировку, поэтому обязательно приобретите правильное руководство.

Способ 2. Использование мультиметра для идентификации положительного и отрицательного провода

Видео | Электроника и компьютеры

Используйте цифровой мультиметр для проверки полярности проводов, аналоговые мультиметры легко повредить при неправильном подключении щупа.

Установите мультиметр на ток-напряжение — поверните ручку диска выбора, чтобы указать на часть с буквой «V» рядом с ней. Подключите черный щуп к порту с меткой COM, а затем подключите красный щуп к порту с маркировкой «V». Наконец, соедините щупы вместе, чтобы отрегулировать мультиметр, он должен подавать звуковой сигнал (мультиметр), если он работает. Для проверки полярности проводов выполните следующие действия:

Видео | Электроника и компьютеры

1. Подсоедините один провод щупа к одному проводу, а затем другой щуп к другому концу другого провода. Вы можете использовать зажимы типа «крокодил» на проводах.
2. Проверьте показания напряжения мультиметра. Если значение положительное, провод, присоединенный к красному проводу датчика, положительный. Вы получите показания около 9,2 В. В этом случае провод, подключенный к черному проводу, является отрицательным.
3. Если показания отрицательные, ваши провода перепутаны – провод на красном проводе отрицательный, а на черном проводе положительный, поменяйте местами провода датчика. (2)
4. Если отрицательное значение напряжения сохраняется, значит ваш мультиметр неисправен. Измени это.

Видео | Электроника и компьютеры

Взгляните на некоторые из наших статей ниже.

• Как определить нулевой провод мультиметром
• Что означает отрицательное напряжение на мультиметре
• Как проверить провод массы автомобиля с помощью мультиметра

Каталожные номера
(1) люстра – https:// www.architecturaldigest.com/gallery/most-expensive-antique-chandeliers-at-auction-slideshow
(2) руководство – https://www.rsc.org/periodic-table/element/82/lead

Ссылка на видео
