Навигация: Планировка откосов земляного полотна Планировка откосов земляного полотна При уширении земляного полотна значительные трудности вызывает уплотнение на откосах присыпанных слоев грунта. Насыпи уширяют или досыпают с запасом грунта на откосах, равным 5—10 см. Откосы выемок не добирают на 10—15 см, чтобы при их планировке ограничиться лишь срезкой грунта. В случае укладки на откосах растительного грунта запас на планировку не предусматривают. Откосы выемок глубиной до 2 м и насыпей высотой до 2 м планируют автогрейдером при крутизне откосов 1 : 3 — 1 : 4. В начале откосы отделывают у верхних бровок, устанавливая нож автогрейдера под углом 50—55° к направлению движения. Требуется всего один-два прохода. При высоте насыпей и глубине выемок до 4 м откосы планируют навесными специальными откосопланпровщиками на гусеничных тракторах или бульдозерах. По предложению рационализаторов Кировского автодора для этой цели с успехом используют планировщик, являющийся сменным навесным оборудованием к трактору К-700. На рычаги его гидросистемы навешивают бульдозерный отвал. К боковине отвала крепят двумя шарнирами нож грейдера, что позволяет изменять угол его установки в плане и по вертикали. Планировку навесным откосопланировщиком выполняют также, как и автогрейдером. Вначале планируют верхнюю часть откоса проходами бульдозера по верху насыпи с опущенным вниз откоеопланировщиком, а затем нижнюю ее часть, наоборот, с поднятым откоеопланировщиком. Рис. 1. Соединение звеньев труб полиэтиленовыми муфтами-вкладышами: Рис. При большей высоте насыпей и глубине выемок используют экскаватор-драглайн. К его тросу прицепляют при твердых грунтах скребок, при мягких грунтах — швеллер. При отделке откосов экскаваторами предварительно намечают линию их движения на расстоянии 2,5—2,8 м от бровок насыпей. Для планировки откосов с успехом применяют и экскаваторы с телескопической стрелой. Сначала планируют верхнюю часть откоса, причем экскаватор перемещается вдоль оси дороги на расстоянии 1,5—1,8 м от бровки. Затем вытягивают стрелу экскаватора и делают по тому же участку проход на расстоянии всего 0,5 м от бровки, планируя нижнюю часть откоса. При нижней стоянке экскаватора на дороге также планируют откос шириной до 7 м за два прохода. Скребок, двигаясь сверху вниз, срезает грунт, который скатывается вниз по откосу. Производительность экскаватора с телескопической стрелой в 1,3 раза выше, чем экскаватора типа драглайн. Рис. 3. Схема планировки откоса насыпи экскаватором: Рис. 4. Схемы планировки откосов экскаватором с двухотвальным планировщиком: Рис. 5. Схема планировки откосов земляного полотна экскаватором с телескопической стрелой, оборудованным скребком: Откосы высоких насыпей и глубоких выемок нередко планируют эскаватором, оборудованным двухотвальным скребком-планировщиком. Сначала грунт срезают лишь в местах, где он лишний, и перемещают во впадины. С этой целью планировщик опускают к подошве откоса, а затем подтягивают к верхней бровке. Эту операцию повторяют до 2 раз с последующим опусканием планировщика и сверху вниз для окончательной планировки откоса. До последнего прохода планировщика рекомендуется в верхней части откоса иметь некоторый запас срезанного грунта. Похожие статьи: Навигация:
Главная → Справочник → Статьи → Блог → Форум
|
|
|

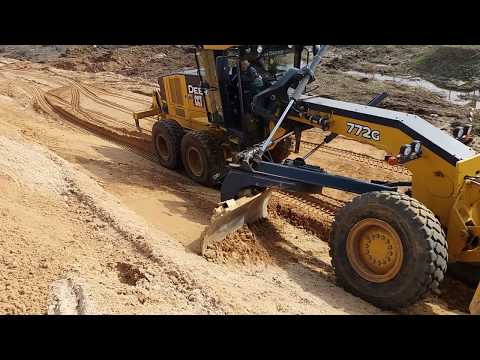

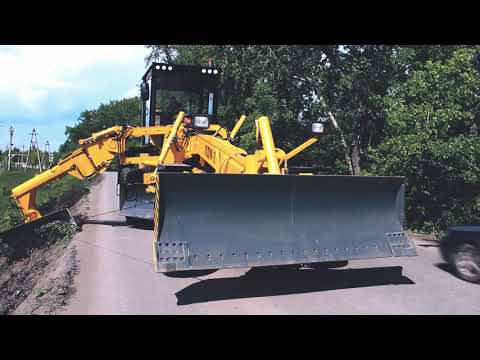

Если откосы широкие, автогрейдер планирует оставшуюся их часть при проходах у нижних бровок.

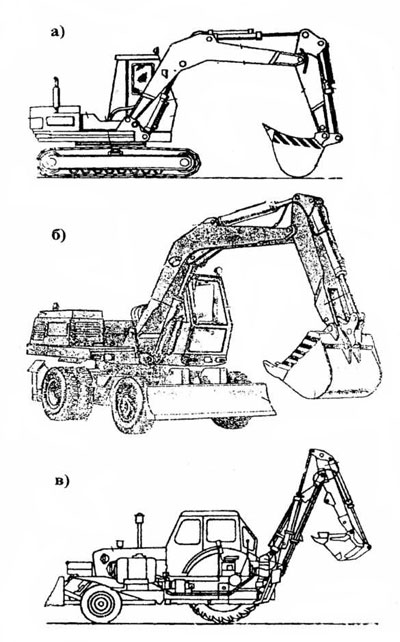

2. Схема планировщика откосов:

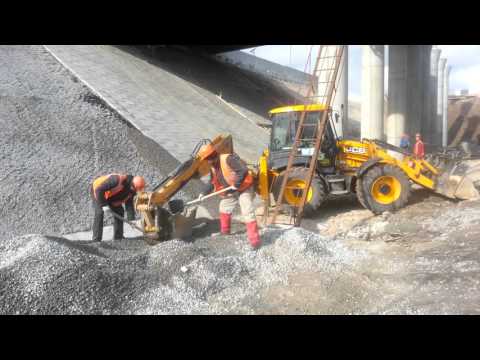

Для полной планировки откоса требуются два-три прохода планировщика по одному следу. После планировки откоса эскаватор перемещают на 1,5—2,0 м и планируют следующий участок с перекрытием предыдущего следа на 1/3. При нижней стоянке экскаватора скребок опускают у подошвы откоса и поднимают его вверх, а затем опускают вниз по откосу. Такое перемещение приходится повторять лишь в плотных связных грунтах. Излишек грунта у подошвы откоса подчищают автогрейдером и вывозят. Производительность экскаватора с двухотвальным скребком в 2,5 раза больше, чем экскаватора с ковшом со сплошной режущей кромкой.Система автоматики для экскаватора XSITE Advance
Главная
» Система на экскаваторы XSITE Advance
Описание
XSITE Advance точность и простота управления на этапе земляных работ.
XSITE Advance — это продвинутая 2D система на экскаваторы. Помимо стандартных функций, выполняемых системой XSITE Easy, данная система может использовать созданные оператором 3D модели рельефа и профили. Кроме того, ее можно усовершенствовать до 3D системы начального уровня, дооснастив ее спутниковым приемником и антенной. В 3D комплектации система XSITE Advance использует чертежи в формате .dxf. в качестве подложки. Это снижает необходимость в плановой разбивке (колышки) перед началом работы. На 8.4″ сенсорном мониторе отображается вся необходимая оператору информация. Существует несколько «рабочих видов», оператор может выбрать наиболее подходящий и информативный. 3D комплектация системы позволяет оператору самостоятельно сделать контрольные измерения, а также произвести исполнительную съемку выполненной работы. Для этого нужно положить ковш на требуемю точку и сохранить ее координаты. Отдельного упоминания заслуживает функция удаленного доступа.
Она используется для устранения неполадок в системе. При помощи этой функции зачастую можно решить проблему быстро и оперативно.
Система XSITE Advance выполняет все операции предыдущей системы XSITE Easy, однако ее функционал гораздо шире:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Удобная встроенная функция позволяет создавать профили, например канавы, откосы, дороги. Оператор самостоятельно создает 3D модели (в кабине экскаватора), он не зависит от геодезиста и работает без простоев.
XSITE Advance в 2D варианте — это не что иное, как более удобная и информативная система на экскаватор XSITE Easy с возможностью модернизации. При добавлении спутникового приемника и антенны она приобретает базовые функции 3D системы, что существенно упрощает проведение экскаваторных работ.
А учитывая огромный список навесного оборудования на экскаватор, помощь XSITE Advance может быть еще более разнообразной, чем просто экскаваторной системы (напр. при проведения уплотнения, см.фото).
Преимущества (в дополнение к XSITE Easy):
-
Наглядность сложных проектов (ЦМП видна на экране) -
Нет необходимости в разбивке (не нужна разбивка, экономия на геодезию) -
Контрольные измерения (оператор делает исполнительную съемку сразу после выполнения работы,используя экскаватор как геодезическое оборудование) -
Доступная система 3D (система с начальными 3D функциями за доступную цену. У конкурентов нет аналогичного продукта) -
Удаленная помощь (Возможность обучения и устранения неполадок без посещения стройплощадки заказчика, GNSS приемник может быть настроен удаленно) -
Требуется только одна Сим карта
XSITE Advance.
На смену XSITE Link.
Главное новшество — смена дисплея на более совершенный (диагональ 8.4″) от полноценной XSITE Pro системы. Помимо лучшего обзора, наличие одного дисплея существенно упрощает апгрейд XSITE Advance до 3D-системы XSITE Pro.
Скачать брошюру по системам на экскаватор Xsite
Скачать отчет по установке системы Xsite Advance
Xsite Link (Advance).

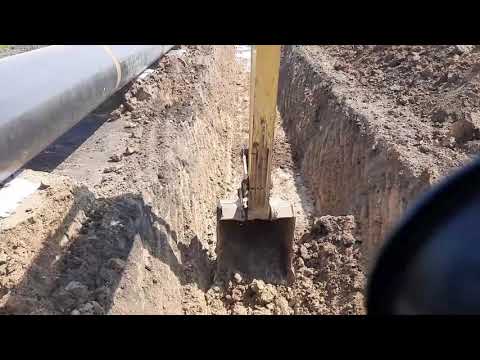

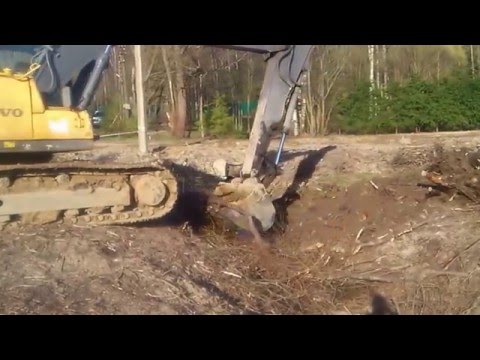

Xsite Advance. От рытья траншей до планировки основания дороги.
5 советов по эксплуатации экскаватора на склоне
Эксплуатация техники на ровной, прямой и устойчивой местности не так распространена, как вы думаете. Рабочие и строительные площадки полны ям, холмов, куч грязи и крутых краев.
Из-за этого такое оборудование, как экскаватор, обычно эксплуатируется на склоне.
Почему уклон имеет значение для работы экскаватора?
Есть две основные причины, по которым уклон имеет значение при эксплуатации экскаватора. Во-первых, это центр тяжести. При повороте машины в сторону центр тяжести смещается. Чем круче склон, тем выше вероятность опрокидывания. Опрокидывание большого экскаватора вниз с холма может быть чрезвычайно опасным.
Второй — смазка. Когда двигатель вращается и переключается на склоне, смазка, масло и топливо перемещаются внутри машины. Различные экскаваторы имеют разные резервуары для смазки. Если они наклонятся слишком далеко, это может повлиять на способность двигателя использовать жидкости. Это может привести к отказу или повреждению двигателя.
Вот несколько советов и рекомендаций по технике безопасности при эксплуатации экскаватора на склоне или склоне .

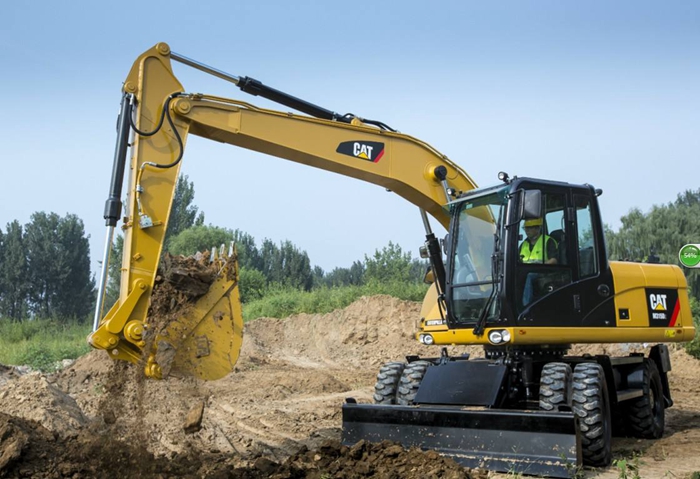

1) Используйте правильную машину
При эксплуатации машины на склоне или при работе с машиной в целом всегда убедитесь, что вы используете правильную машину.

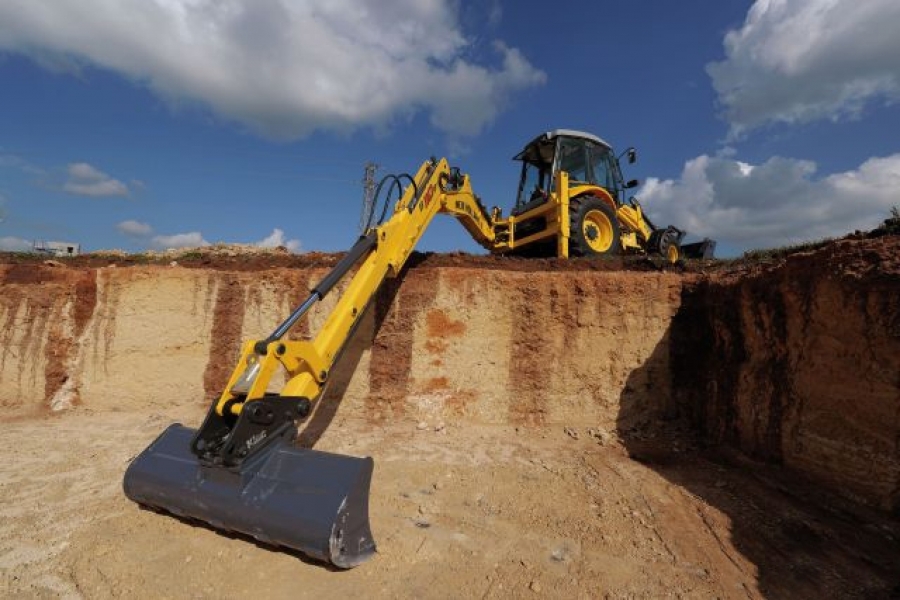

Для работы экскаватора экскаватор с большим вылетом может хорошо работать на склонах и копать под углом. Таким образом, настоящая машина может оставаться на устойчивой поверхности, в то время как удлиненная копающая стрела маневрирует на холме. Если у вас его нет, вы всегда можете арендовать длиннопролетный экскаватор на короткий период времени. Другие специальные машины, такие как экскаваторы-пауки, могут помочь машине добраться до нестандартных пространств и работать на уникальной местности.
Изображение взято из EngCon
2) Следуйте правилу 70%
Экскаватор не должен работать на уклоне более 70%. Уклон уклона 70% — это термин, используемый вместо углов или градиента. Уклон 70% равен углу 35 градусов.
Как найти уклон холма
Геодезист на строительной площадке должен быть в состоянии помочь оператору определить уклон или уклон холма. Используя высоту на вершине и внизу холма, геодезист может определить подъем холма. Если холм достаточно крутой, чтобы у вас возникли сомнения, найдите время, чтобы найти кого-нибудь, у кого есть планы участка или кто может измерить уклон, чтобы убедиться, что вы и машина безопасны при работе.
3) Осмотрите состояние холма
Дождь, тающий снег, лед, грязь и рыхлые камни могут нарушить целостность холма. Даже если машина значительно ниже правила 70%, нестабильная местность может привести к тому, что большая машина, такая как экскаватор, будет скользить или смещаться под собственным весом. Опрокидывание такого крупного оборудования может быть опасным.
Если погода была плохой или склон не выглядит безопасным, подождите день или два, пока условия не улучшатся. Если опасность представляет собой незакрепленный мусор, подумайте о том, чтобы очистить пространство, чтобы сделать его безопасным для работы.
Изображение позаимствовано у ArthurHidden.
4) Помните о расположении оборудования
При движении вверх по склону переднее навесное оборудование должно находиться снаружи и низко над землей, чтобы сохранить более низкий центр тяжести. Стрелу экскаватора можно использовать в свою пользу для поддержания надлежащего баланса и распределения веса.
Легче сбалансировать вес экскаватора, который движется вверх по склону, чем при движении по нему боком.
5) Если вам неудобно, не работайте
В конце концов, управление экскаватором на склоне — это навык, приобретаемый с опытом, опытом и знаниями. Если вам некомфортно, всегда чувствуйте, что можете сказать «нет» работе. Попросите помощи или получите дополнительные инструкции, прежде чем попробовать что-то новое по прихоти. 20-тонный экскаватор — это не просто класс. 20 тонн — это вес трех слонов, загруженного автобуса и китовой акулы. Вы не будете легкомысленно относиться к трем слонам или китовой акуле, падающим на вас сверху, поэтому не делайте того же, когда дело доходит до потенциального опрокидывания экскаватора.
Безопасная эксплуатация экскаватора на склоне
Иногда может потребоваться работа на склоне. Однако ко всем работам следует относиться серьезно и выполнять их безопасно. Знание местности, соблюдение правила 70%, наблюдение за отравлением оборудования и использование правильной машины могут помочь сделать работу на склоне безопасной.
Однако, если вы когда-либо не в безопасности, вы не должны оперировать. Таким образом, в конце дня все вернутся домой целыми и невредимыми.
Тим Форестелл
Тим Форестелл — один из соучредителей DOZR и коммерческий директор. Тим начал свою карьеру в отрасли в качестве вице-президента по операциям в Forestell Landscaping, прежде чем вместе с Кевином и Эрин основал DOZR. Помимо замечательной команды в DOZR, его любимой вещью в DOZR являются клиенты. Ежедневная работа с арендаторами DOZR дает ему возможность взглянуть на эволюцию различных проектов и услышать истории о проектах, которые разрабатываются от начала до конца.

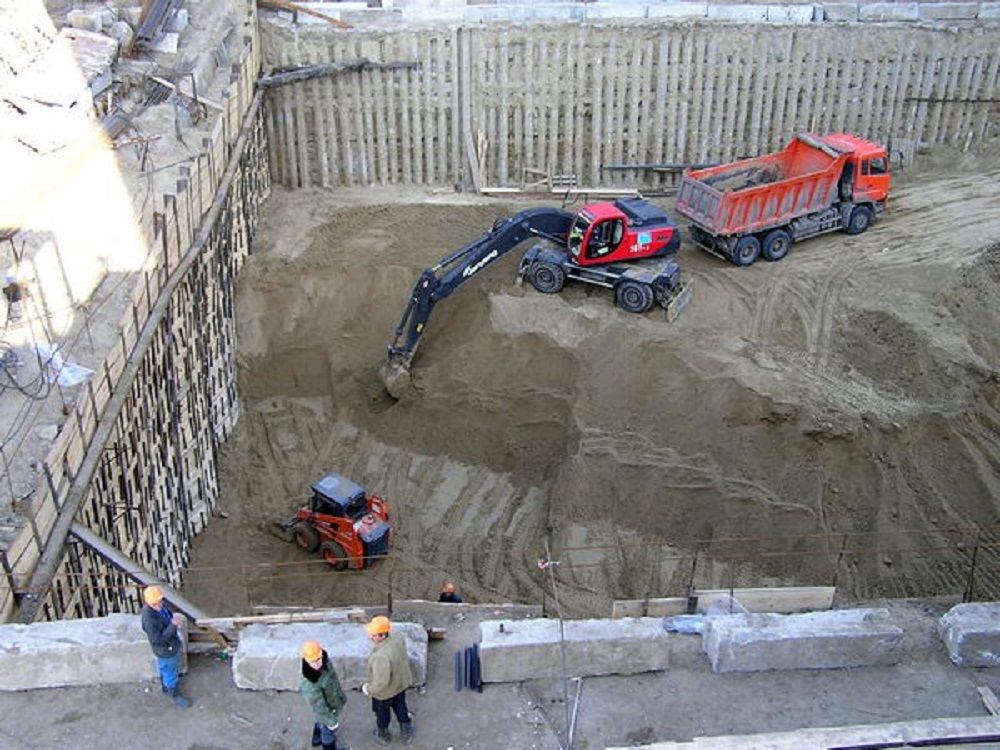

Экскаваторы на склонах – оборудование и подрядные работы
Фото предоставлено John Deere
Посмотреть полную статью можно здесь.
Работа на склонах непроста даже для самых опытных экскаваторщиков. Хотя ваш начальник любит и ценит вас, он также заботится о сохранности оборудования. Даже бывшие в употреблении экскаваторы стоят дорого.
Следуйте этим советам, чтобы безопасно управлять экскаватором даже на самых крутых склонах.
Опыт имеет значение
Работа на склоне не для слабонервных или неопытных стажеров. Только очень опытные операторы должны использовать экскаватор на склоне. Работа в таких условиях требует специальных знаний о местности, перемещении в ограниченном пространстве и определении того, какое оборудование необходимо для обеспечения сцепления и устойчивости.
Осмотрите свое оборудование
Выполнение такой простой вещи, как проверка чистоты окон перед запуском двигателя, может спасти жизнь и здоровье. Всегда нужно видеть, что вы делаете, но особенно при работе на склоне. Убедитесь, что ремни безопасности и привязные ремни находятся в хорошем рабочем состоянии. Помните, что масло не будет так легко циркулировать к верхней части двигателя при работе на склоне. Убедитесь, что масло залито доверху.
Фото предоставлено Liebherr
Держись крепче
Используйте однорядные грунтозацепы для надлежащего сцепления.
Как и гусеницы бульдозера, грунтозацепы с одним стержнем глубоко врезаются в землю и удерживают экскаватор близко к склону. Это не работа для грунтозацепов с тремя стержнями, которые предназначены для плоских или пологих склонов.
Встаньте на правильный путь
Вам нужен больший вес позади вас, чтобы уравновесить тяжелый двигатель. Направляйте свои треки вверх и вниз; не боком. Натяжители должны двигаться вперед в гору. При движении вниз по склону применяется обратное – направляйте ленивец вниз по склону. Бездельники несут основную тяжесть энергии, вырабатываемой при копании. Сквозные оси на одной стороне рамы распределяют эту энергию по раме.
Стрела, Стрела
Используйте стрелу в свою пользу. Вытянув рукоять и удерживая стрелу низко над склоном, вы удержите вес ковша и стрелы впереди машины. Это позволит вам пройти свой путь вверх по склону. Вы можете использовать рукоятку для подтягивания, если поместите зубья ковша в землю.
Всегда останавливайте машину перед изменением положения стрелы и рукояти.
Head Up
Вы должны сохранять концентрацию при работе на склоне. Вы используете свои ноги для запуска ходовых двигателей, одновременно используя руки для управления. Кроме того, вам необходимо внести коррективы в усилия, которые вы прилагаете к элементам управления во время копания. Это одна из причин, по которой на склонах должны работать только опытные экскаваторщики. Здесь задействована большая зрительно-моторная координация. Вы всегда должны быть начеку.
Не заливайте
Работать на горной дороге особенно опасно. Например, при прокладке трубы вниз по горной дороге не вносите засыпку, чтобы удлинить дорогу. Оставлять одну гусеницу на насыпи, пока экскаватор копает, опасно.
Когда гусеницы качаются, они сжимают и разрыхляют зону насыпи. Риск заключается в том, что насыпь рухнет, и экскаватор кувыркнется со склона.
Небольшой
Меньшая машина, например компактный экскаватор с бульдозерным отвалом, обеспечивает большую устойчивость на склоне. Фактически бульдозерный отвал может быть опущен ниже вас на склоне. Это помогает стабилизировать опору, снижая вероятность того, что машина опрокинется или соскользнет. Некоторые машины меньшего размера имеют рамы, которые позволяют регулировать угол наклона гусеницы до 15 градусов. Преимущество заключается в том, что вы можете сидеть на пологом склоне с ровной верхней частью машины.
Фото предоставлено Liebherr
Подсчитайте
На самом деле производитель сделал за вас расчеты. Обратитесь к руководству оператора, чтобы определить безопасные рабочие отношения для работы непосредственно на склоне с вашим конкретным экскаватором. Не превышайте эти соотношения! Вам может сойти с рук раздвигать границы до тех пор, пока что-то не встанет у вас на пути, например, пень или большой камень.
Потеряете равновесие, и вы, скорее всего, соскользнете и, возможно, даже скатитесь прямо с холма. (Помните сценарий, когда вы работаете на склоне горы? Не самое подходящее время, чтобы рисковать кататься.)
Опасности для окружающей среды
Когда вы ведете машину в снег или дождь, вам нужно снизить скорость. То же самое относится и к раскопкам на склоне. Влажные условия означают, что вы не можете безопасно работать на очень глубоких склонах. Даже если в руководстве по эксплуатации написано, что можно. Вы также должны учитывать тип почвы, по которой будет двигаться машина. По данным Управления по безопасности и гигиене труда (OSHA), почва типа C наименее стабильна. Эта классификация почв включает гравий и песок. Это также включает любую почву с просачиванием воды. OSHA рекомендует проверять почву до и даже во время раскопок, так как при копании вы можете столкнуться с несколькими типами почвы.
youtube.com/embed/gEIIwWJ02Rs» frameborder=»0″ allowfullscreen=»allowfullscreen»/> Держитесь ближе при повороте
Держите ковш как можно ближе к земле и к машине при повороте материала. Тщательно контролируйте скорость, когда вы поворачиваете ковш. Перемещение материала с вершины склона вниз со слишком высокой скоростью наберет нежелательный импульс. Поворот за борт включает поворотный двигатель; не бум. Затем вы нагружаете поворотный двигатель, который на самом деле является самой слабой частью машины. Двигайтесь медленно и уверенно, с меньшим количеством материала в ковше, чем вы могли бы собрать на ровной поверхности.
Все легко
Работая на экскаваторе на склоне, вы хотите, чтобы все было проще. Ваша скорость, ваш замах и количество материала, который вы подбираете. Перед началом убедитесь, что ваша машина готова к движению, проверив все средства безопасности, такие как ремни безопасности и привязные ремни.
