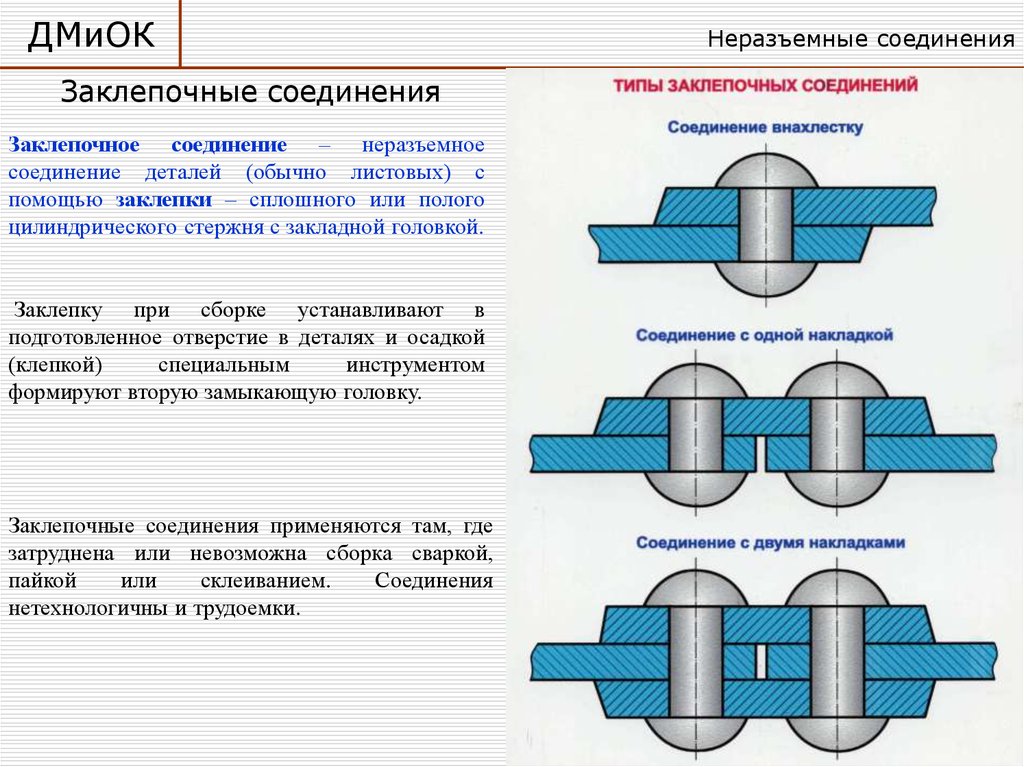

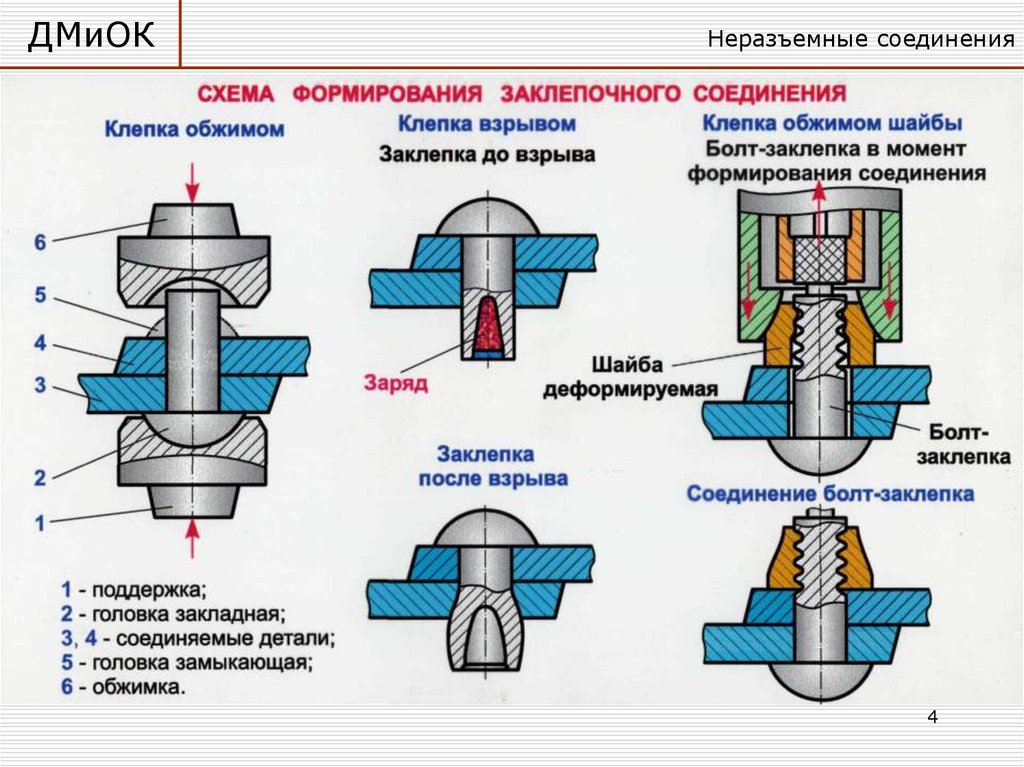

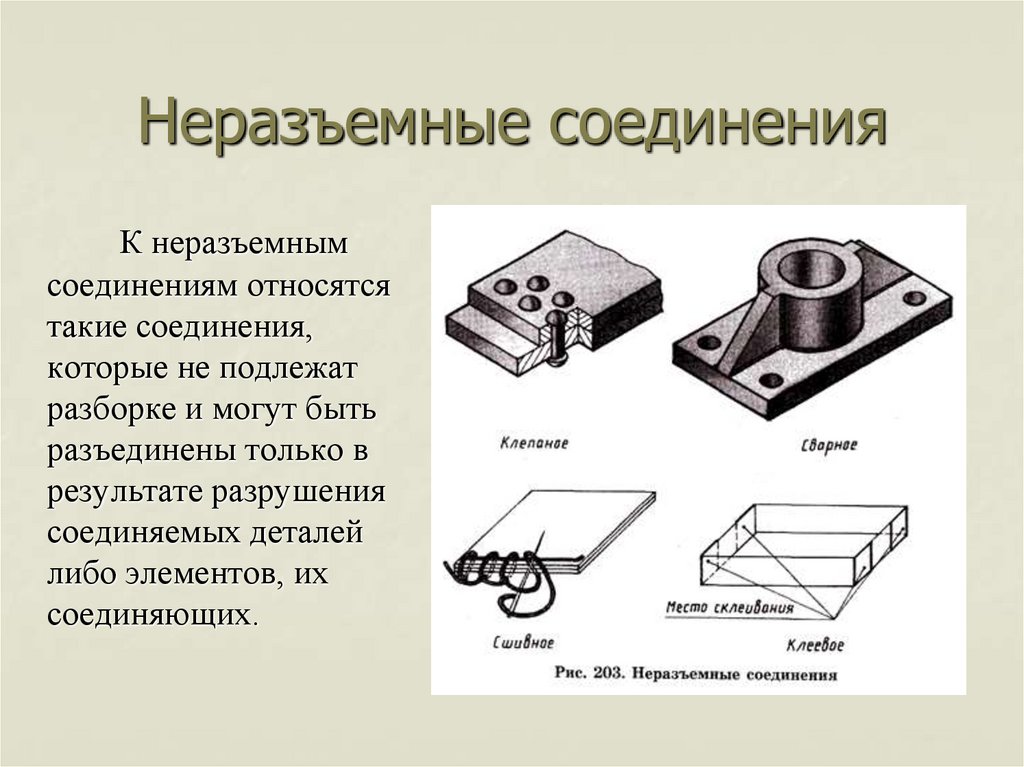

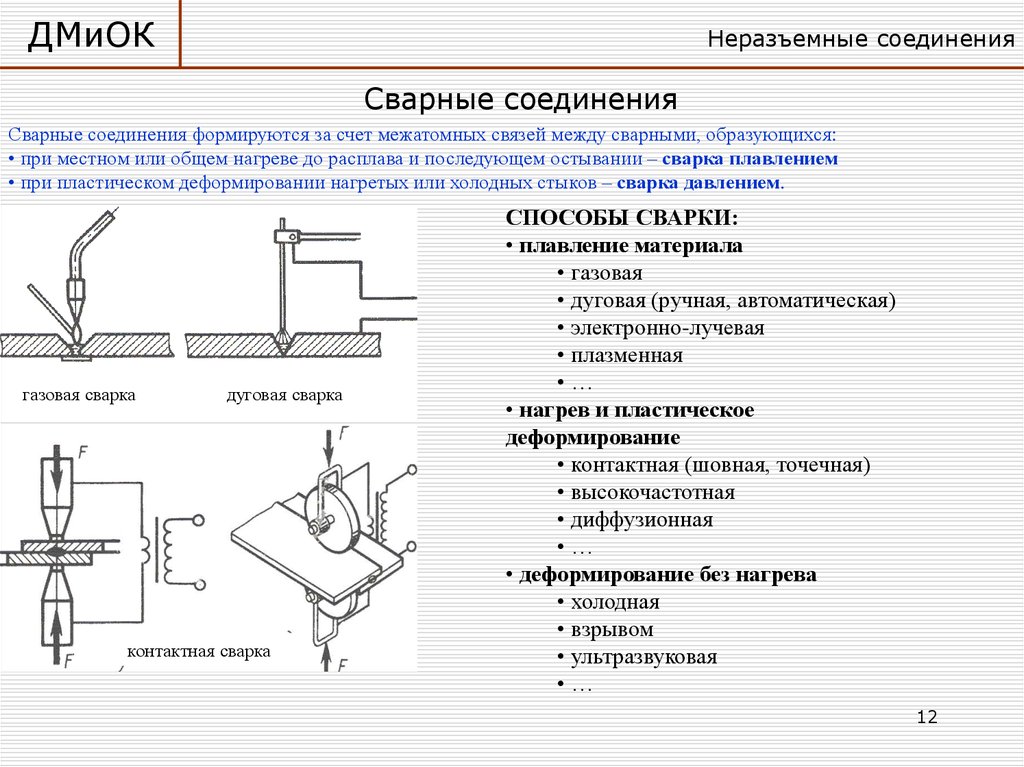

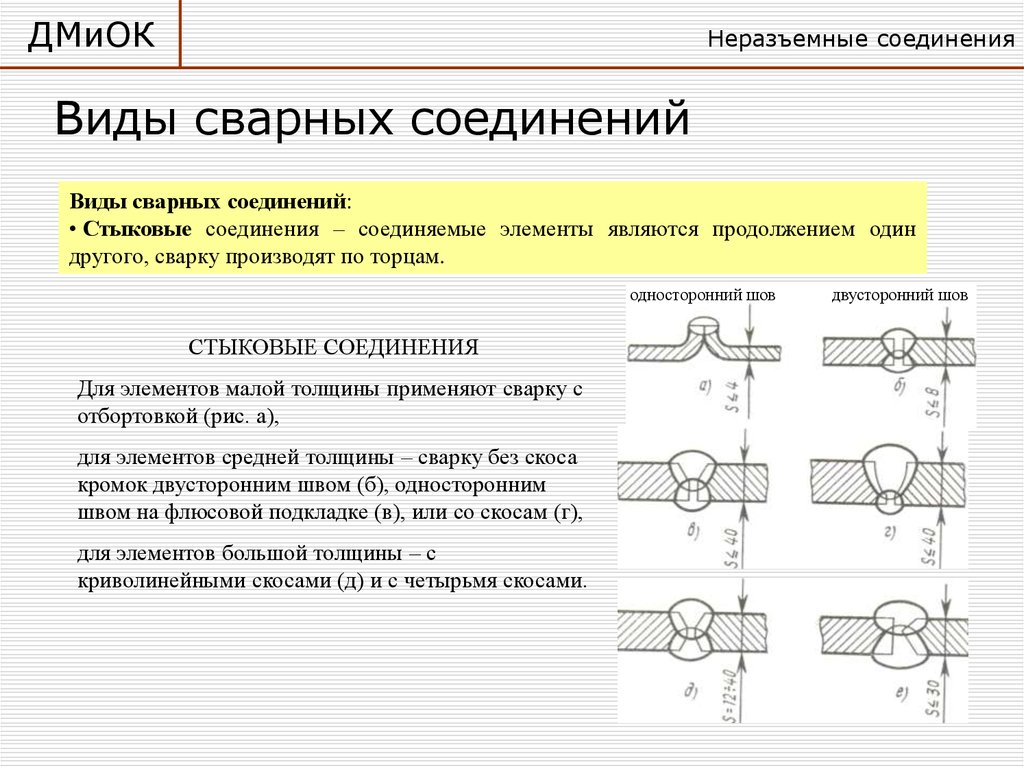

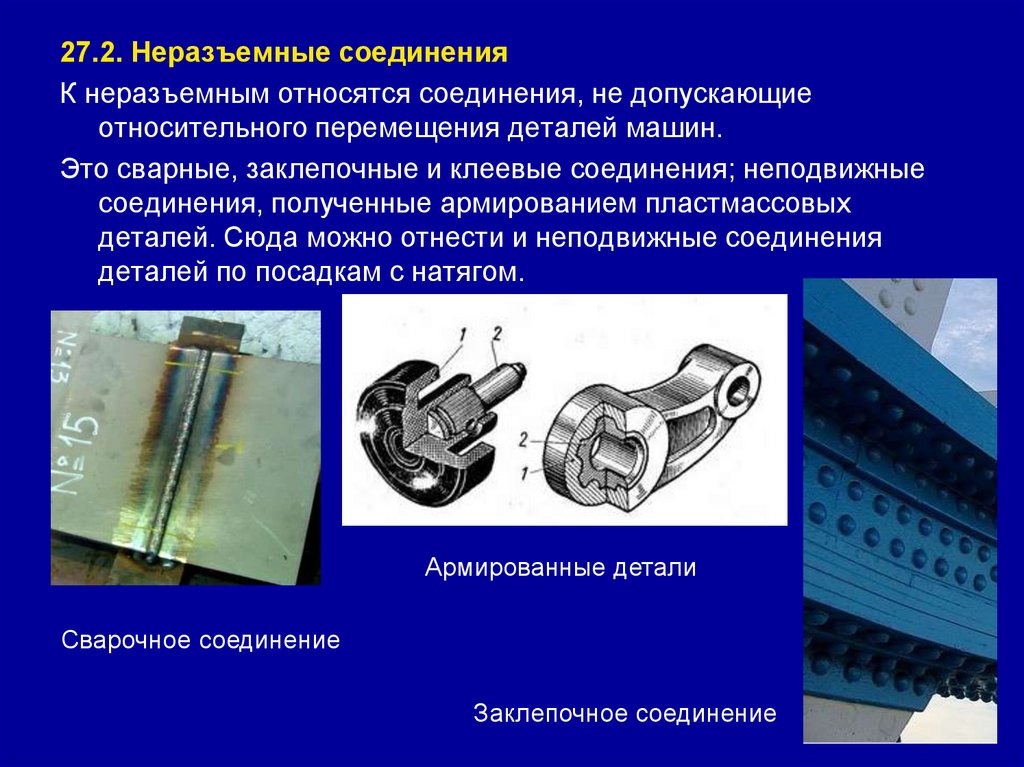

Устройство соединения деталей осью

Изобретение относится к машиностроению, в частности к разъемным соединениям деталей осью. Устройство соединения деталей осью содержит концентрично расположенные две детали с монтажными отверстиями, расположенную в этих отверстиях ось с кольцевой эксцентричной канавкой, оседержатель, закрепленный на наружной детали и входящий в канавку оси. Оседержатель имеет возможность плотно прилегать к оси в месте выполнения эксцентричной кольцевой канавки, при этом внутренняя сторона оседержателя и его паз выполнены концентрично кольцевой эксцентричной канавке оси, а внутренняя сторона оседержателя имеет диаметр, равный диаметру кольцевой эксцентричной канавки оси. В результате повышается надежность устройства для соединения, снижаются затраты труда на его изготовление и сборку, снижается материалоемкость устройства. 2 ил.

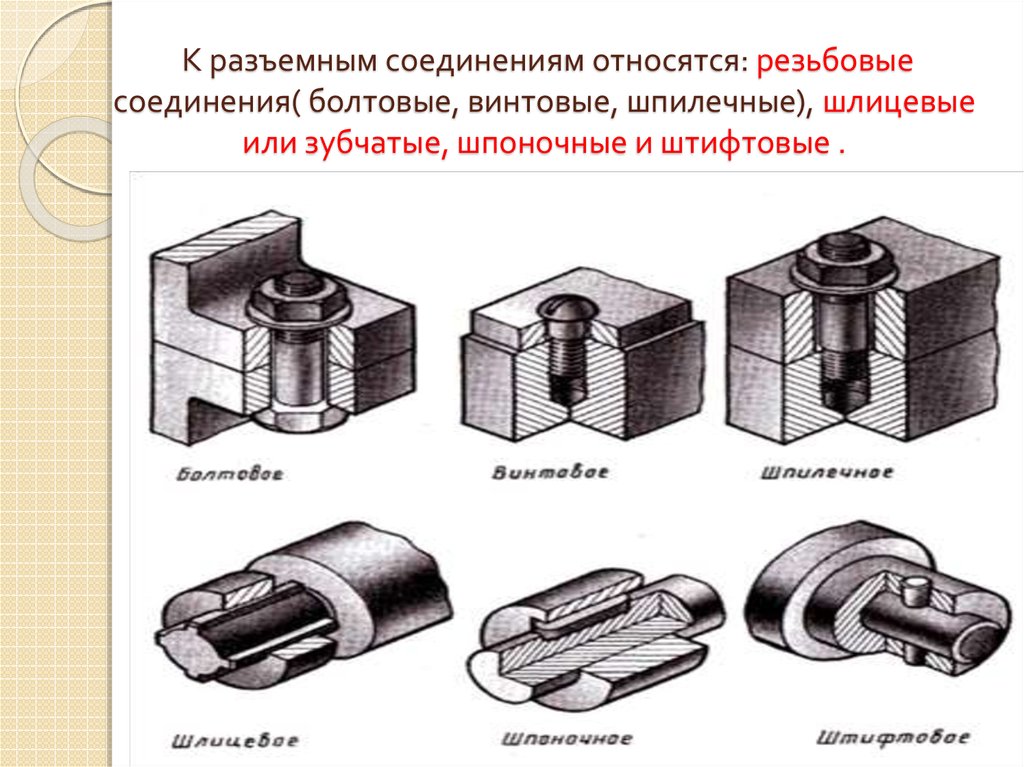

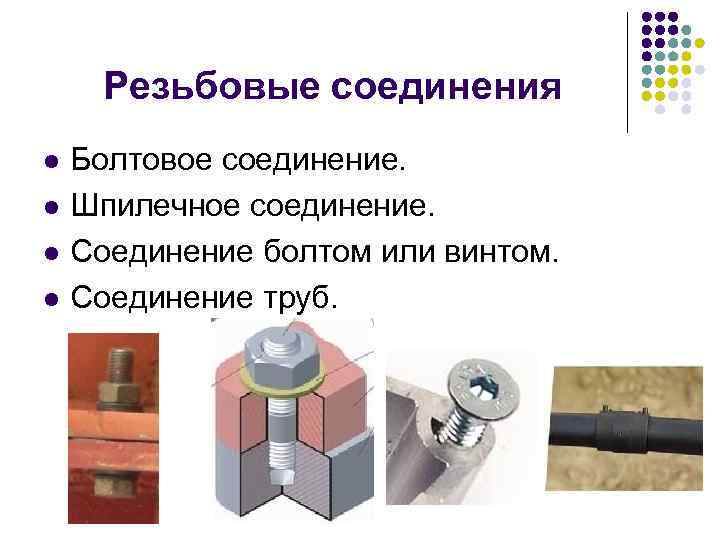

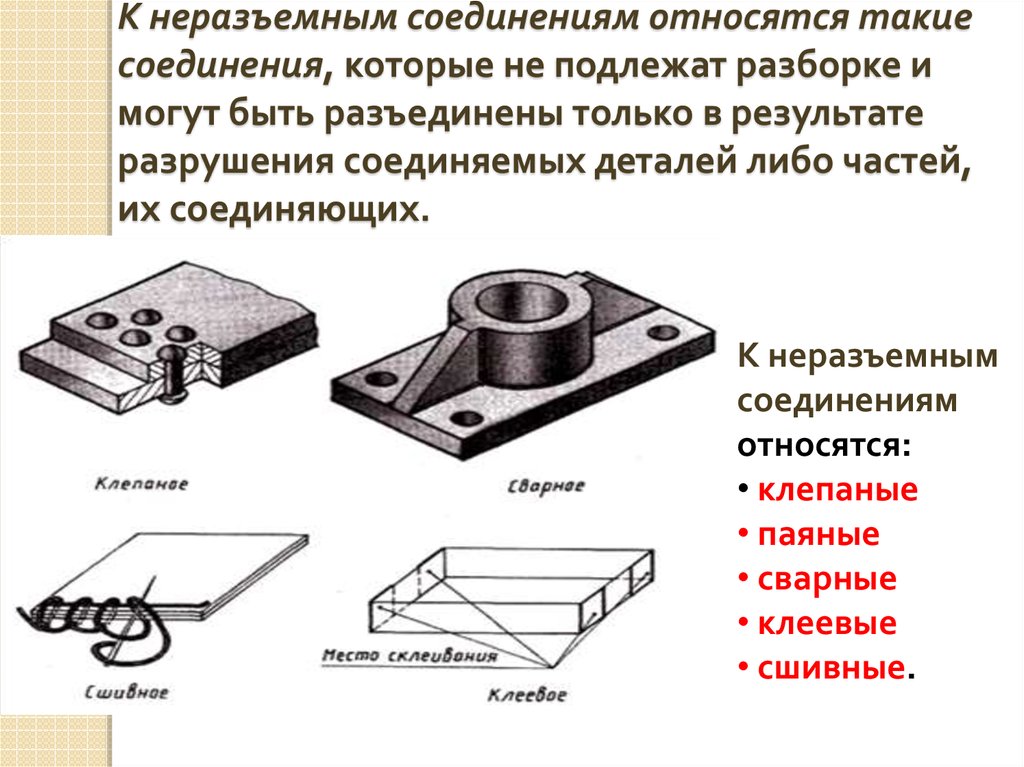

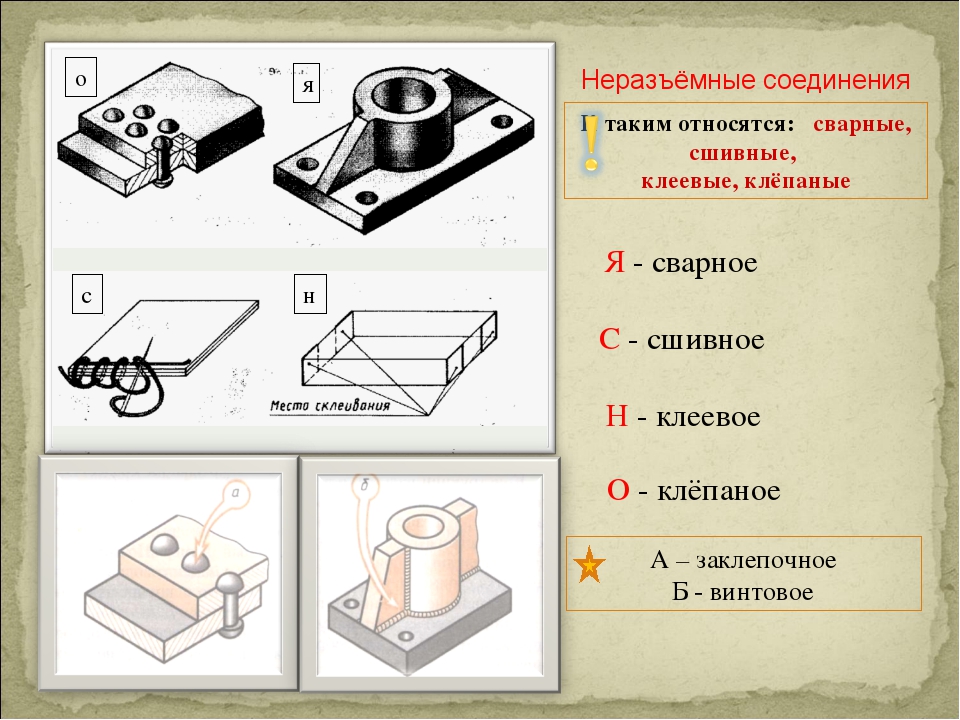

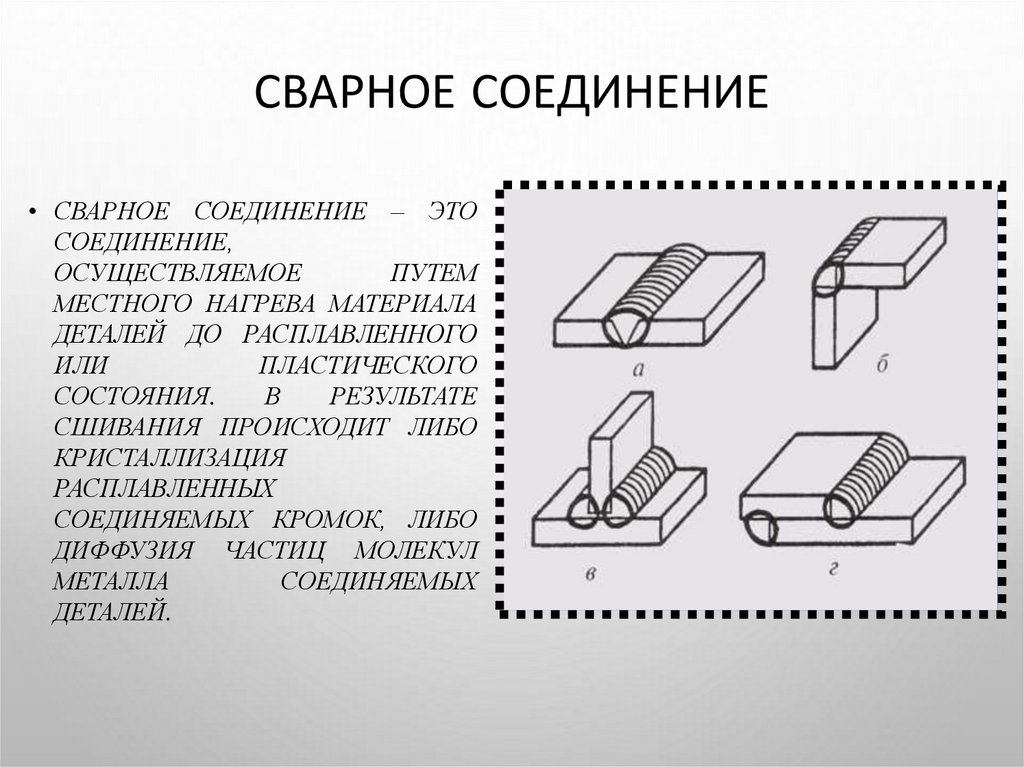

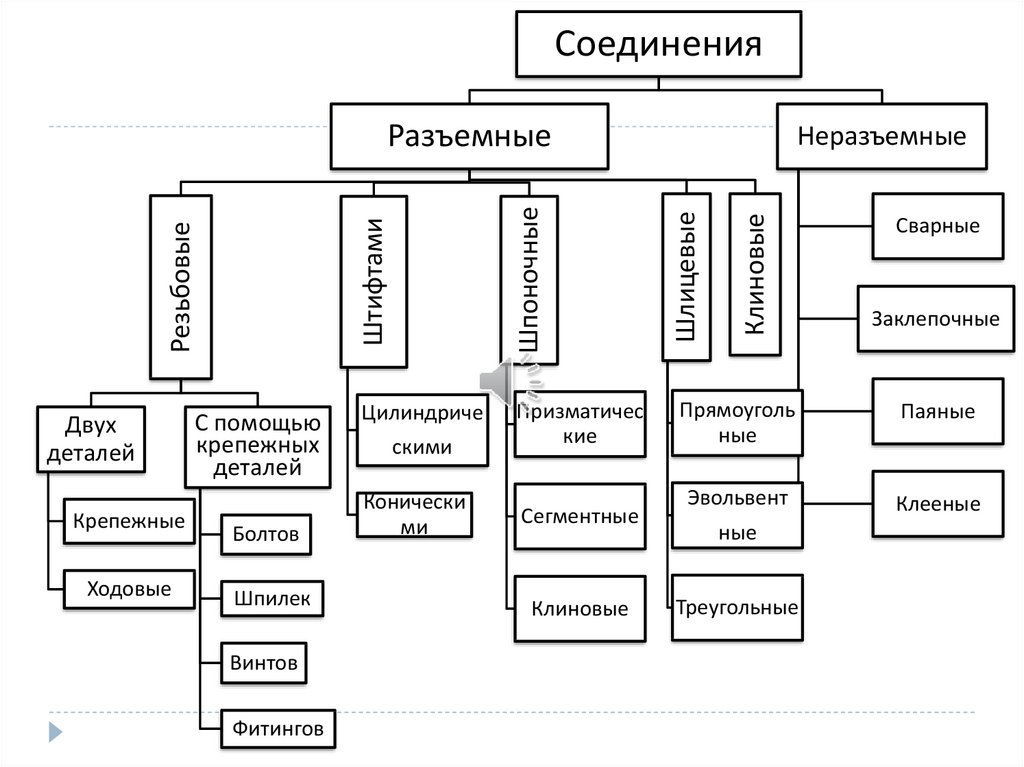

Изобретение относится к машиностроению, в частности к разъемным соединениям деталей осью.

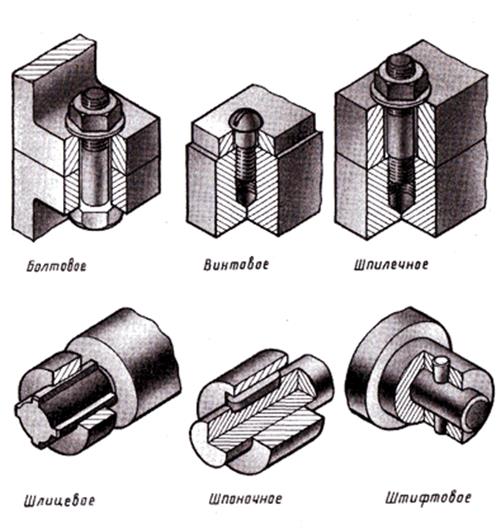

Крепления осей, пальцев, штоков очень часто встречаются в машиностроении. В зависимости от ее функционального назначения требуется или закрепить деталь в осевом направлении, или застопорить ее от вращения, или и то и другое вместе.

Известно устройство для соединения деталей, содержащее палец с закрепленным на одном из его торцов крепежным элементом, на котором эксцентрично установлен поворотный фиксатор, выполненный в виде шайбы, причем ось крепежного элемента смещена относительно оси пальца, а отверстие в шайбе под крепежный элемент тоже смещено относительно оси шайбы на величину, равную расстоянию между осями пальца и крепежного элемента (см. а.с. СССР 941720, кл. F 16 В 21/00).

Недостатком данного устройства является то, что оно ненадежно фиксирует палец в соединяемых деталях, требуются повышенные затраты металла на его изготовление.

Известно устройство для соединения деталей, содержащее палец с закрепленным на нем крепежным элементом, на котором установлен фиксатор в виде шайбы, причем ось крепежного элемента совмещена с осью пальца, отверстие в шайбе выполнено продолговатым (см. а.с. СССР 1225939, кл. F 16 B 21/00).

Недостатком этого устройства является то, что оно ненадежно фиксирует палец в соединяемых деталях. Палец в этом устройстве имеет возможность вращаться и перемещаться в осевом направлении. К тому же палец снабжен головкой, что связано с повышенным расходом металла.

Известны устройства соединения деталей осями. Устройства содержат ось, соединяемые детали и фиксирующие ось элементы (см. Орлов П.И. Основы конструирования. Справочно-методическое пособие в 3-х книгах. Кн. 3. М.: Машиностроение, 1977, 360 с. с ил.).

Известные устройства требуют больших затрат труда на изготовление специальных лысок, головок на осях, сложных стопорных шайб, канавок в соединяемых деталях, а также повышенной точности изготовления деталей и увеличение времени на монтаж устройства.

Наиболее близким по технической сущности и функциональному назначению к предлагаемому устройству и принятый авторами за прототип является узел соединения, содержащий концентрично расположенные две детали с основными отверстиями, находящийся в этих отверстиях палец с головкой на одном конце и с кольцевой канавкой на другом, стопорную планку, закрепленную на наружной детали и входящую в упомянутую канавку пальца, причем палец выполнен с лыской, а канавка — эксцентрично относительно его оси (см. а.с. СССР 881395, кл. F 16 В 21/02).

Недостатком указанного устройства является низкая надежность от проворачивания вследствие малой контактной поверхности между стопорной планкой и канавкой, большие затраты труда на выполнение лыски, граненой головки, монтаж устройства и повышенные затраты материала.

Технический результат, который может быть получен при осуществлении предлагаемого изобретения, сводится к повышению надежности устройства соединения, снижению затрат труда на его изготовление и сборку, снижению его материалоемкости.

Технический результат достигается тем, что устройство соединения деталей осью, содержащее концентрично расположенные две детали с монтажными отверстиями, расположенную в этих отверстиях ось с кольцевой эксцентричной канавкой, оседержатель, закрепленный на наружной детали и входящий в канавку оси, оседержатель имеет возможность плотно прилегать к оси в месте выполнения эксцентричной кольцевой канавки, при этом внутренняя сторона оседержателя и его паз выполнены концентрично кольцевой эксцентричной канавке оси, а внутренняя сторона оседержателя имеет диаметр, равный диаметру кольцевой эксцентричной канавки оси.

На чертеже изображено устройство соединения деталей осью, где фиг.1 — общий вид устройства; фиг.2 — разрез А-А устройства.

Устройство соединения деталей осью содержит ось 1, оседержатель 2, закрепляемый винтом 3 со стопорной шайбой 4, а также соединяемые детали 5 и 6 с отверстиями 7 и 8. В детали 5 имеется отверстие 9 с резьбой для винта 3. Ось 1 имеет кольцевую эксцентричную канавку 10 с эксцентриситетом «е» (фиг.2). Торец оси 1 со стороны кольцевой эксцентричной канавки 10 снабжен меткой 11, расположенной в противоположной стороне эксцентриситету «е». Оседержатель 2 выполнен в виде пластины, имеющей две дугообразные стороны — внутреннюю 12 и наружную 13, между которыми расположен паз 14. Внутренняя сторона 12, наружная 13 и паз 14 выполнены концентрично кольцевой эксцентричной канавке 10 оси 1. Внутренняя сторона 12 выполнена по диаметру канавки 10. На торце оседержателя 2 на оси симметрии выполнена метка 15 (фиг. 2).

Предлагаемое устройство соединения деталей осью работает следующим образом.

Соединяемые детали 5 и 6 совмещают монтажными отверстиями 7 и 8 под ось 1. В кольцевую эксцентричную канавку 10 оси 1 вставляют внутренней стороной 12 оседержатель 2, при этом ось 1 располагается меткой 11 примерно напротив отверстия 9 соединяемой детали 5. Затем ось 1 вставляется в монтажные отверстия 7 и 8 деталей 5 и 6 до упора оседержателя 2 в соединяемую деталь 5. В паз 14 вставляется винт 3 со стопорной шайбой 4 и ввинчивается в отверстие 9 без затяжки. Оседержатель 2 поворачивают до совмещения меток 11 и 15 на торцах оси 1 и оседержателя 2, после чего оседержатель 2 прижимают в радиальном направлении к кольцевой эксцентричной канавке 10, добиваясь наиболее полного контакта оседержателя 2 и канавки 10. После чего винт 3 затягивают окончательно, а его головку фиксируют с оседержателем 2 на наружной стороне 13 стопорной шайбой 4.

В отличие от прототипа предлагаемое устройство снабжено оседержателем с пазом, причем внутренняя и наружная стороны и паз выполнены концентрично эксцентричной канавке оси, а внутренняя сторона оседержателя имеет диаметр кольцевой эксцентричной канавки оси. Это позволяет оседержателю плотно прилегать и иметь увеличенную поверхность контакта с кольцевой канавкой, что снижает напряжения между контактируемыми поверхностями, и надежно фиксирует палец от проворачивания. Палец устанавливается в соединяемых деталях с большим допуском по углу поворота.

В предлагаемом устройстве в отличие от прототипа нет лысок, которые изготавливаются фрезерованием, что снижает затраты на изготовление устройства.

Предлагаемое устройство снабжено метками, что позволяет устанавливать палец сразу в соединяемые детали, без прокручивания для его фиксации.

Предлагаемое устройство по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества: — надежность соединения деталей за счет значительно большей площади контакта оси с оседержателем; — снизить затраты труда на сборку устройства за счет того, что нет необходимости точной установки оси относительно соединяемых деталей; — снизить затраты труда на изготовление устройства за счет исключения фрезерных работ.

Формула изобретения

Устройство соединения деталей осью, содержащее концентрично расположенные две детали с монтажными отверстиями, расположенную в этих отверстиях ось с кольцевой эксцентричной канавкой, оседержатель, закрепленный на наружной детали и входящий в канавку оси, отличающееся тем, что оседержатель имеет возможность плотно прилегать к оси в месте выполнения эксцентричной кольцевой канавки, при этом внутренняя сторона оседержателя и его паз выполнены концентрично кольцевой эксцентричной канавке оси, а внутренняя сторона оседержателя имеет диаметр, равный диаметру кольцевой эксцентричной канавки оси.

РИСУНКИ

Рисунок 1, Рисунок 2

РАЗЪЁМНОЕ СОЕДИНЕНИЕ ДЕТАЛЕЙ. Патент № RU 180733 МПК F16B2/20 | Биржа патентов

Реферат

Полезная модель относится к соединениям деталей, а именно к разъемным безрезьбовым соединениям и может быть использована для соединения деталей при сборке приборов, относящихся к различным областям техники. Задачей, на решение которой направлено заявляемое техническое решение, является создание простого в конструкционном исполнении, технологичного в изготовлении и удобного в сборке разъемного соединения.Технический результат, достигаемый в результате решения поставленной задачи, заключается в упрощении конструкции и обеспечении возможности автоматизации процесса сборки изделия с плоскими сопрягаемыми поверхностями, что позволяет сократить трудозатраты и снизить стоимость готового изделия.Разъемное соединение деталей содержит первую (охватываемую) и вторую (охватывающую) детали с опорными поверхностями, при этом первая деталь имеет выступающую часть, вторая деталь имеет элементы, охватывающие выступающую часть первой детали; сопрягаемые части имеют плоские поверхности. Детали закреплены в направлении разъема средствами фиксации, включающими упругий и стопорные элементы. Сопрягаемые поверхности первой (охватываемой) детали и второй (охватывающей) детали содержат совмещаемые продольные пазы. В качестве упругого элемента использована шайба Гровера, установленная между опорными поверхностями первой и второй деталей. Элементы, охватывающие выступающую часть первой детали, представляют собой две параллельные полки, выполненные с возможностью размещения между ними охватываемой детали. В качестве стопорных элементов использованы пластины, выполненные с возможностью беззазорной установки в отверстия, образованные при совмещении продольных пазов на сопрягаемых поверхностях первой и второй деталей. 1 з.п.ф., 4 фиг.

Формула изобретения

1. Разъемное соединение деталей, содержащее первую (охватываемую) и вторую (охватывающую) детали с опорными поверхностями, при этом первая деталь имеет выступающую часть, вторая деталь имеет элементы, охватывающие выступающую часть первой детали; сопрягаемые части имеют плоские поверхности; детали закреплены в направлении разъема средствами фиксации, включающими упругий и стопорные элементы, отличающееся тем, что сопрягаемые поверхности первой (охватываемой) детали и второй (охватывающей) детали содержат совмещаемые продольные пазы; в качестве упругого элемента использована шайба Гровера, установленная между опорными поверхностями первой и второй деталей; элементы, охватывающие выступающую часть первой детали, представляют собой две параллельные полки, выполненные с возможностью размещения между ними охватываемой детали, а в качестве стопорных элементов использованы пластины, выполненные с возможностью беззазорной установки в отверстия, образованные при совмещении продольных пазов на сопрягаемых поверхностях первой и второй деталей.

2. Разъемное соединение деталей по п. 1, отличающееся тем, что стопорные пластины имеют П-образную форму и выполнены с возможностью беззазорной установки свободных концов в отверстия, образованные при совмещении пазов на сопрягаемых поверхностях первой и второй деталей.

Описание

Полезная модель относится к соединениям деталей, а именно к безрезьбовым соединениям и может быть использована для соединения деталей при сборке приборов, относящихся к различным областям техники.

Известно быстроразъемное устройство для соединения деталей, содержащее соединяемые детали и пластинчатую пружину, установленную на одной из них и связанную с другой, при этом пластинчатая пружина выполнена с несколькими отогнутыми лепестками, на одной из соединяемых деталей выполнены продольные наклонные пазы, в которых размешены лепестки пластинчатой пружины (авторское свидетельство №785563 на изобретение «БЫСТРОРАЗЪЕМНОЕ УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ДЕТАЛЕЙ», МПК F16 В2/20, опубликовано 07. 12.1980).

Известно быстроразъемное соединение содержащее концы двух деталей, при этом на одном конце выполнено гнездо в виде полого коробчатого корпуса, а на другом имеется пластинчатая пружина. Корпус выполнен с одним продольным пазом и двумя поперечными пазами, смежными с продольным пазом. Пружина имеет связанные прямолинейный и дугообразный участки. На свободном конце дугообразного участка выполнены два выступа. Соединение концов деталей осуществляется при размещении прямолинейного участка пружины в полости корпуса и в продольном пазу, дугообразного участка — в полости корпуса, а выступы дугообразного участка размещены в глухих концах поперечных пазов (авторское свидетельство № 1730477 на изобретение «БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ», МПК F16 В2/24, 17/00, опубликовано 30.04.1992).

w3.org/1998/Math/MathML3″ com:pnumber=»4″>Известно быстроразъемное соединение, содержащее охватываемую деталь с лыской и прорезью, перпендикулярной ее продольной оси, охватывающую деталь с фигурным пазом и аналогичной по расположению прорезью и С-образный упругий элемент, расположенный в совмещенной прорези обеих деталей (патент РФ № 2260148 на изобретение «БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ДЕТАЛЕЙ», МПК F16B 21/18, публиковано 10.05.2005).

Известно разъемное соединение деталей, содержащее первую и вторую детали, в которых выполнено соответственно окно и выступ, обеспечивающие зацепление деталей. Через окно первой детали, взаимодействуя с ней, пропущена плоская изогнутая пружина, закрепленная на второй детали (патент США № 3503641 на изобретение, МПК E04B7/02; E04D12/00; F16B2/24; F16B9/02, опубликовано 31.03. 1970).

0″ xmlns:ns3=»http://www.w3.org/1998/Math/MathML3″ com:pnumber=»6″>Недостатком известных соединений является низкая надежность, поскольку удержание деталей осуществляется только за счет упругих сил пружины.

Известно быстроразъемное бесфланцевое соединение цилиндрических деталей, содержащее охватываемую деталь с глухими прямоугольными пазами, равномерно распределенными по окружности, охватывающую деталь с сквозными прямоугольными пазами, совпадающими с пазами охватываемой детали, кольцевые сегменты, установленные в совмещенных пазах вышеназванных деталей заподлицо с поверхностью охватывающей детали, узел крепления кольцевых сегментов и протектор на охватывающей детали. Снаружи охватывающей детали и кольцевых сегментов проточена общая кольцевая канавка, в которую помещено пружинное кольцо, служащее узлом крепления. На внутренней цилиндрической поверхности кольцевых сегментов сформирована заходная фаска, обращенная к торцу охватывающей детали. В качестве протектора использована обечайка, поджатая накидной гайкой (патент РФ № 2615108 на изобретение БЫСТРОРАЗЪЕМНОЕ БЕСФЛАНЦЕВОЕ СОЕДИНЕНИЕ ЦИЛИНДРИЧЕСКИХ ДЕТАЛЕЙ, МПК F16B 21/18, опубликовано 03.04.2017). Недостатком известного соединения является сложная конструкция, затрудняющая автоматизацию процесса сборки готовых изделий, например, имеющих плоские сопрягаемые поверхности.

Известно наиболее близкое к заявляемой полезной модели по совокупности существенных признаков и выбранное в качестве прототипа разъемное соединение деталей, содержащее первую (охватываемую) и вторую (охватывающую) детали с опорными поверхностями, при этом первая деталь имеет выступающую часть, вторая деталь имеет элементы, охватывающие выступающую часть первой детали; сопрягаемые части имеют плоские поверхности; детали закреплены в направлении разъема средствами фиксации, включающими упругий и стопорные элементы. В качестве упругого элемента использована упругая пластина, которая совместно с выступающей частью первой детали охватывается элементами второй детали, а стопорные элементы представляют собой выступы, расположенные, по меньшей мере, по одному на выступающей части первой детали и на второй детали с возможностью взаимодействия со взаимно противоположными кромками упругой пластины (авторское свидетельство № 957446 на изобретение «РАЗЪЕМНОЕ СОЕДИНЕНИЕ ДЕТАЛЕЙ» , МПК Н 05 К 7/12, F 16 В 17/00, опубликовано 07.09.1982).

Известное соединение также характеризуется сложностью конструкции, затрудняющей механизацию и автоматизацию процесса сборки изделия.

Задачей, на решение которой направлено заявляемое техническое решение, является создание простого в конструкционном исполнении, технологичного в изготовлении и удобного в сборке разъемного соединения.

Технический результат, достигаемый в результате решения поставленной задачи, заключается в упрощении конструкции и обеспечении возможности автоматизации процесса сборки изделия с плоскими сопрягаемыми поверхностями, что позволяет сократить трудозатраты и снизить стоимость готового изделия.

Указанный технический результат достигается тем, что разъемное соединение деталей содержит первую (охватываемую) и вторую (охватывающую) детали с опорными поверхностями, при этом первая деталь имеет выступающую часть, вторая деталь имеет элементы, охватывающие выступающую часть первой детали; сопрягаемые части имеют плоские поверхности. Детали закреплены в направлении разъема средствами фиксации, включающими упругий и стопорные элементы. Сопрягаемые поверхности первой (охватываемой) детали и второй (охватывающей) детали содержат совмещаемые продольные пазы. В качестве упругого элемента использована шайба Гровера, установленная между опорными поверхностями первой и второй деталей. Элементы, охватывающие выступающую часть первой детали, представляют собой две параллельные полки, выполненные с возможностью размещения между ними охватываемой детали. В качестве стопорных элементов использованы пластины, выполненные с возможностью беззазорной установки в отверстия, образованные при совмещении продольных пазов на сопрягаемых поверхностях первой и второй деталей.

В отдельных случаях выполнения стопорные пластины могут иметь П-образную форму, выполненную с возможностью беззазорной установки свободных концов в отверстия, образованные при совмещении продольных пазов на сопрягаемых поверхностях первой и второй деталей.

Сопоставительный анализ заявляемой полезной модели с прототипом показал, что она отличается от известного, наиболее близкого технического решения:

oasis-open.org/tables/exchange/1.0″ xmlns:ns3=»http://www.w3.org/1998/Math/MathML3″ com:pnumber=»15″>- наличием совмещаемых продольных пазов на сопрягаемых поверхностях первой (охватываемой) детали и второй (охватывающей) деталей;

— использованием шайбы Гровера в качестве упругого элемента;

— выполнением шайбы Гровера, установленной между опорными поверхностями первой и второй деталей;

— выполнением элементов, охватывающих выступающую часть первой детали в виде двух параллельных полок с возможностью размещения между ними охватываемой детали;

w3.org/1998/Math/MathML3″ com:pnumber=»19″>- использованием в качестве стопорных элементов пластин, выполненных с возможностью беззазорной установки в отверстия, образованные при совмещении продольных пазов на сопрягаемых поверхностях первой и второй деталей.

В отдельных случаях выполнения заявляемое техническое решение отличается от известного П-образной формой стопорных пластин, выполненных с возможностью беззазорной установки свободных концов в отверстия, образованные при совмещении продольных пазов на сопрягаемых поверхностях первой и второй деталей.

Предложенное техническое решение характеризуется простотой конструкции и обеспечивает надежную фиксацию разъемного соединения с возможностью механизации и автоматизации процесса сборки и разборки. Выполнение элементов, охватывающих выступающую часть первой детали, в виде двух параллельных полок с возможностью размещения между ними охватываемой детали, и наличие совмещаемых продольных пазов на сопрягаемых поверхностях первой (охватываемой) детали и второй (охватывающей) деталей, обеспечивает образование продольных прорезей при сопряжении деталей и позволяет использовать в качестве стопорных элементов пластины, что упрощает процедуру соединения деталей и возможность ее механизации. Беззазорная установка пластин повышает надежность соединения. Выполнение пластин П-образной формы с возможностью беззазорной установки свободных концов в отверстия, образованные при совмещении продольных пазов на сопрягаемых поверхностях первой и второй деталей, сокращает трудозатраты на сборку. Использование шайбы Гровера в качестве упругого элемента обеспечивает надежное соединение, позволяет упростить конструкцию, механизировать и автоматизировать процесс сборки.

org/tables/exchange/1.0″ xmlns:ns3=»http://www.w3.org/1998/Math/MathML3″ com:pnumber=»22″> Предлагаемая полезная модель иллюстрируется схемными чертежами, представленными на фиг. 1-4.

На фиг. 1 представлен сборочный чертеж разъемного соединения, общий вид.

На фиг. 2 представлен сборочный чертеж разъемного соединения, вид спереди.

На фиг. 3 представлен схемный чертеж разъемного соединения в сборе (без пластин), вид спереди.

На фиг. 4 представлен схемный чертеж разъемного соединения в сборе (с пластинами), вид спереди.

Разъемное соединение деталей содержит первую (охватываемую) деталь 1 и вторую (охватывающую) деталь 2. Деталь 1 имеет опорную поверхность 3, деталь 2 имеет опорную поверхность 4. Охватываемая деталь 1 имеет выступающую часть 5. Охватывающая деталь 2 имеет элементы 6, охватывающие выступающую часть 5 детали 1, представляющие собой две параллельные полки, выполненные с возможностью размещения между ними охватываемой детали 2. Сопрягаемые части детали 1 и детали 2 имеют плоские поверхности и содержат совмещаемые продольные пазы 7, 8. При этом продольные пазы 7 расположены на внешней стороне выступающей части 5 детали 1, а продольные пазы 8 выполнены на внутренней стороне охватывающего элемента 6 детали 2. Пазы 7, 8 расположены зеркально и совмещаются при сопряжении деталей 1, 2. Детали 1, 2 закреплены в направлении разъема средствами фиксации, включающими: упругий элемент, в качестве которого использована шайба Гровера 9, и стопорные элементы, в качестве которых использованы пластины 10. Шайба Гровера 9 установлена между опорной поверхностью 3 первой детали 1 и опорной поверхностью 4 второй детали 2. Пластины 10 выполнены с возможностью беззазорной установки свободных концов в отверстия 11, образованные при совмещении продольных пазов 7, 8 на сопрягаемых поверхностях первой и второй деталей.

Полезная модель работает следующим образом.

На опорную поверхность 4 детали 2 между полками 6 устанавливают шайбу Гровера 9. Сверху на шайбу Гровера 9 опорной поверхностью 3 вниз помещают выступающую часть 5 деталь 1, размещая ее между полками 6 таким образом, чтобы совместились пазы 7 и 8 с образованием отверстий 11. После этого в отверстия 11 вставляются стопорные пластины 10. Упругая сила шайбы Гровера 9 расклинивает пластины 10 в отверстиях 11, образованных в результате совмещения пазов 7, 8 обеспечивая надежное соединение.
