Карбюратор К-126 ГМ автомобиля Волга, технические характеристики, описание, работа

Карбюратор К-126 ГМ автомобиля Волга является модификацией и развитием карбюратора К-126Г

Карбюратор К-126ГМ — двухкамерный, с падающим потоком, с последовательным открытием дроссельных заслонок и балансированной поплавковой камерой — устанавливается на двигатели ЗМЗ-24Д и ЗМЗ-402 вместо карбюраторов К-126Г и К-151. Карбюратор конструктивно повторяет карбюратор К-126Г практически во всем, с увереннсотью можно говорить об эволюционировании К-126Г в К-126ГМ.

Карбюратор имеет две смесительные камеры: первичная работает на всех режимах работы двигателя, вторичная включается в работу при большой нагрузке (примерно 2/3 хода дроссельной заслонки первичной камеры). За годы выпуска карбюратор претерпел несколько модификаций которые касались упразднения смотрового окошка и винта ограничения токсичности смеси. Карбюратор К-126ГМ показал себя надежным в работе и обслуживании. Основными недостатками карбюратора является коробление корпуса карбюратора от перегрева (отсутствие теплоизоляционной проставки) и чрезмерной затяжки крепежных винтов. Следует четко помнить, что несмотря на похожесть жиклеры карбюратора К-126ГМ отличны от жиклеров карбюратора К-126Г и следует применять в ремонте соответствующие номиналы жиклеров из ремкомплектов (см. Табл. 1.)

Карбюратор имеет устройство для разбалансировки поплавковой камеры при закрытом положении дроссельной заслонки первичной камеры.

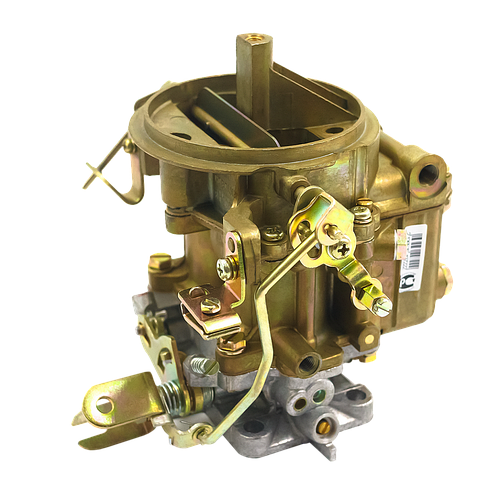

Рис. 1. Карбюратор К-126 ГМ

1-кулиса привода дроссельной заслонки вторичной камеры; 2-корпус; 3-воздушная заслонка; 4-ось воздушной заслонки; 5-жиклер холостого хода; 6-пробка фильтра;7-рычаг привода воздушной заслонки; 8-отверстие для штуцера трубки вакуум-регулятора; 9-винт ограничения токсичности; 10-винт регулировки качества смеси на холостом ходу; 11-тяга; 12-рычаг; 13-рычаг дроссельной заслонки; 14-винт ограничения закрытия дроссельной заслонки

В корпусе поплавковой камеры имеется окно для наблюдения за уровнем топлива (упразднено в поздних модификациях К-126 ГМ). Все каналы жиклеров для обеспечения доступа к жиклера без разборки карбюратора снабжены пробками. Для обслуживания карбюраторов серии К-126Г не нужен специальный инструмент.

Рис. 2. Карбюратор К-126ГМ.

1-крышка поплавковой камеры; 2-ускорительный насос; 3-эмульсионная трубка; 4-главный воздушный жиклер; 5-малый диффузор с распылителем; 6-топливный жиклер переходной системы; 7-жиклер эконостата; 8-распылитель эконостата; 9-распылитель ускорительного насоса; 10-воздушная заслонка; 11-топливный жиклер холостого хода; 12-воздушный жиклер холостого хода; 13-полуавтоматическое пусковое устройство; 14-топливный фильтр; 15-топливный клапан; 16-смотровое стекло; 17-поплавок; 18-главный топливный жиклер; 19-большой диффузор; 20-дроссельная заслонка; 21-винт токсичности; 22-регулировочный винт качества смеси; 23-нагнетательный клапан; 24-воздушный жиклер переходной системы; 25-корпус смесительных камер; 26-обратный клапан; 27-корпус поплавковой камеры

Рис. 3. Привод дроссельной заслонки вторичной камеры карбюратора К-126 ГМ:

 1- рычаг оси дроссельной заслонки вторичной камеры; 2-кулиса; 3-рычаг оси дроссельной заслонки первичной камеры; 4-винт регулировки закрытия дроссельной заслонки первичной камеры; 5-рычаг привода от воздушной заслонки к дроссельной заслонке первичной камеры; 6-рычаг привода дроссельной заслонки первичной камеры; 8-ось дроссельной заслонки вторичной камеры

Таблица 1. Основные регулировочные (тарировочные) данные карбюратора К-126ГМ

Карбюратор К-126 ГМ по моему скромному мнению является оптимальным карбюратором для автомобиля ГАЗ-24 и его наследников с двигателем ЗМЗ-402. Карбюратор обеспечивает стабильную и неприхотливую эксплуатацию. Также карбюратор легко поддается тюнингу и настройке.

Карбюратор К-126 ГМ автомобиля Волга, технические характеристики, описание, работа

Карбюратор К-126Г

Карбюратор К-126Г

На четырехцилиндровом двигателе ЗМЗ-24 автомобиля ГАЗ-24 «Волга» установлен двухкамерный карбюратор К-126Г, у которого вначале вступает в работу первичная камера, а затем вторичная.

Карбюратор имеет пусковое устройство (воздушная заслонка), систему холостого хода, главные дозирующие устройства первичной и вторичной камер, экономайзер и ускорительный насос.

На холостом ходу под действием разрежения в первичной смесительной камере топливо проходит через главный жиклер, топливный жиклер системы холостого хода и поступает в соединительный канал, где смешивается с эмульсирующим воздухом, проходящим через воздушный жиклер.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Когда дроссельная заслонка первичной камеры открыта на небольшой угол (1—2°), через верхнее выходное отверстие системы холостого хода поступает дополнительное количество воздуха. При большем открытии дроссельной заслонки через верхнее отверстие начинает поступать топливная эмульсия. Количество топливной эмульсии, поступающей в смесительную камеру, регулируют винтом.

При дальнейшем открытии дроссельной заслонки вступает в действие главная дозирующая система первичной камеры, имеющая главный жиклер, воздушный жиклер и эмульсионную трубку. На малых и средних нагрузках двигателя главная дозирующая система и система холостого хода работают совместно, обеспечивая двигатель горючей смесью экономичного состава.

После открытия дроссельной заслонки первичной камеры более чем на 2/3 начинает открываться дроссельная заслонка вторичной камеры. Вступает в работу главная дозирующая система вторичной камеры (главный жиклер, воздушный жиклер, эмульсионная трубка, малый диффузор).

При полной нагрузке двигателя (полное открытие дроссельных заслонок) смесь обогащается экономайзером.

Клапан экономайзера начинает открываться штоком по мере открытия дроссельной заслонки вторичной камеры. Однако топливо через распылитель экономайзера начнет поступать только при почти полном открытии дроссельной заслонки и только при больших расходах воздуха (при малых расходах воздуха разрежение у устья распылителя будет недостаточным).

Рис. 2. Схема карбюратора К-126Г:
1 — воздушная заслонка, 2 — предохранительный клапан, 3 — распылитель ускорительного насоса, 4 — нагнетательный клапан, 5 — воздушный жиклер системы холостого хода, б — малый диффузор первичной камеры, 7 и 22 — воздушные жиклеры главных дозирующих систем, 8 и 16—эмульсионные трубки, 9 — смотровое окно поплавковой камеры, 10 и 17 — главные жиклеры, 11 — дроссельная заслонка первичной камеры, 12 — винт регулировки качества смеси, 13 — топливный жиклер системы холостого хода, 14 — дроссельная заслонка вторичной камеры, 15 — большой диффузор вторичной камеры, 18 — обратный клапан ускорительного насоса, 19 — клапан экономайзера, 20 — шток привода экономайзера, 21 — поршень ускорительного насоса, 23 — малый диффузор вторичной камеры, 24 — распылитель экономайзера

Ускорительный насос обогащает смесь при резком открытии дроссельных заслонок. Обратный шариковый клапан при этом закрывается, а нагнетательный игольчатый клапан открывается давлением топлива. Топливо впрыскивается через распылитель, установленный в воздушном патрубке первичной камеры.

Воздушная заслонка карбюратора в первичной камере имеет два предохранительных клапана. Уровень бензина в поплавковой камере проверяют через смотровое окно.

С 1975 г. в системе питания автомобиля ГАЗ-24 «Волга» устанавливается дополнительный трубопровод от карбюратора к топливному баку, который позволяет перепускать топливо из поплавковой камеры в бак, что облегчает пуск горячего двигателя.
