Как переключать Скоростя на к 700?

Колеса трактора «Кировец»

Используется техника К-700 зачастую даже на самых проблемных участках местности. Возможным это стало благодаря очень удачной конструкции колес трактора. Протектор покрышек последних имеет специальную агрессивную форму и к тому же очень большую глубину. При необходимости на трактор «Кировец» может быть установлен и комплект для сдваивания колес. Такая конструкция еще больше улучшает проходимость техники. Все колеса «Кировца» являются ведущими.

Кабина трактора

Современные модели К-700 отличаются не только высокой производительностью и мощностью. В работе они не менее удобны, чем импортные аналоги. Кабина такого трактора оснащена системами вентиляции и отопления. Помимо этого, в ней предусмотрены шумо- и теплоизоляция. Состоит она целиком из стальных листов, сваренных друг с другом. В передней стенке кабины расположены три окна. Радиаторы вентиляции и отопления монтируются в специальной нише. Для удобства подъема механизатора снаружи кабины предусмотрены ступеньки с поручнями.

История создания

Во второй половине прошлого века необходимость реализации трудоемких и масштабных хозяйственных проектов инициировала разработку мощной, в то же время экономичной в повседневной эксплуатации тракторной техники. Соответствующая всем заявленным требованиям машина марки К-700, была создана конструкторами Кировского тракторного завода в 1963 году.

Получивший общее признание мощный полноприводной трактор общего назначения после существенной модернизации с 1972 года на отечественном и зарубежном рынке получил известность под названием «Кировец» К-701.

Частые неисправности

Частые неисправности и методы их самостоятельного устранения:

1. Износ фрикционных дисков. Ключом 19 увеличивают затяжку регулировочного болта.
2. Мотор не развивает необходимую частоту вращения коленчатого вала. При вытягивании рукоятки двигателя задвиньте ее обратно.
3. Из котла системы предпускового подогрева проходит сильный дым. Проверьте и отрегулируйте подачу топлива, откройте крышку нагнетателя, если она закрыта, или дозарядите аккумуляторные батареи.
4. Выход из строя манжеты, что вызывает течь охлаждающей жидкости из нагнетателя. С помощью инструментов замените манжету.
5. Повышенный нагрев редуктора. Промойте и продуйте жиклер.
6. В смазочную систему попадает вода. Подтяните гайку крепления стакана форсунки, замените уплотнительные кольца.
7. Нарушена регулировка клапанов топливоподкачивающего насоса. Промойте, протирите клапаны и седла, замените сломанные детали.

Навесные системы и автономные гидросистемы новых тракторов

Подробно описаны конструкции, технические характеристики и схемы работы гидравлических навесных систем тракторов МТЗ-80, МТЗ-82, Т-150, Т-150К, К-700. Рассмотрены конструкции и принцип действия новых и модернизированных гидравлических усилителей руля, а также гидромеханизмов поворота гусеничных тракторов. Особое внимание уделено вопросам эксплуатации и обслуживания гидравлических навесных систем и гидромеханизмов управления современных колесных и гусеничных тракторов.

• Автор: —
• Издательство: Урожай
• Год издания: 1976
• Страниц: 150
• Формат: PDF
• Размер: 8,9 Mb

Необходимость устранения возникших поломок

Коробка передач на тракторе обеспечивает эффективное трогание с места и остановки машины. Именно поэтому за ней необходимо осуществлять должный уход. Игнорирование любых неисправностей с системой трансмиссии может привести к самопроизвольному движению спецтехники, созданию аварийной ситуации. Учитывая это, Кировец необходимо периодически подвергать полной диагностике. Данная процедура включает проверку составляющих узлов трактора. В первую очередь, это механизмы, относящиеся к системе двигателя, трансмиссии.

На продолжительность функционирования системы трансмиссии влияет то, какое горючее добавляется в скоростную коробку. Для КПП на К 700 (701) следует выбирать масла, сохраняют свои рабочие характеристики продолжительное время. Допускается осуществление заправки главной и конечных передач Нигролом.

Осуществить замену горючего на Кировце можно как самостоятельно, так и доверить данную процедуру механикам, которые имеют опыт проделывания данных работ. По окончании ремонта коробки профессиональные сервисные центры должны выдать гарантию на проделанные работы.

В профилактических целях необходимо прочищать маслопроводящие каналы крестовины. Все изношенные или деформированные составляющие комплектующие детали, что относятся к КПП, подлежат замене. Лучше отдавать предпочтение в пользу оригинальных запчастей. Это будет являться гарантией того, что они преждевременно не выйдут из рабочего состояния. Как правило, необходимость в разборке КПП возникают в результате продолжительной эксплуатации трактора.

При установке в систему новых запчастей, необходимо соблюдать определенные правила. В частности, когда требуется установка в картер ведущего вала, имеется вероятность того, что повредится втулка. Именно поэтому работы по замене отдельных механизмов целесообразно доверять опытным мастерам. Для ремонта двигателя или трансмиссии требуется специальный стенд. Изъятое из трактора устройство, зафиксированное на стенде, позволяет упростить процесс совершения восстановительных работ.

Таким образом, установленная КПП на тракторе обеспечивает эффективное передвижение транспортного средства независимо от выбора скоростного режима. Коробка имеет несколько ступеней привода. Во время ремонта коробки передач требуется ее разборка, мойка составляющих ее частей, дефектовка, обратная сборка.

Преимущества и недостатки «Кировцев»

Характеристика трактора К-700, данная выше, позволяет судить о нем как о технике очень производительной и мощной. К достоинствам моделей «Кировец» механизаторы относят прежде всего их высокую производительность при относительно низком расходе топлива. Также плюсом этой техники считается ее абсолютная ремонтопригодность. Еще одним безусловным достоинством трактора «Кировец» является его повышенная проходимость. Привод 4 х 4 и огромные колеса позволяют с/х-машине преодолевать практически любые препятствия. Популярностью К-700 пользуется также и за неприхотливость в отношении топлива.

К-700 — трактор, который помимо массы достоинств имеет и определенные недостатки. К таковым механизаторы относят в первую очередь его шумную работу. На полях, при строительстве, в коммунальном хозяйстве часто используются очень старые модели К-700, выпущенные еще в советские времена. Конечно же, такие тракторы довольно часто ломаются. К тому же они оснащены не слишком удобной для работы кабиной.

Особенности системы трансмиссии

С помощью КПП на тракторе, водитель может изменять скорость движения данного транспорта как вперед, так и назад. Особенность коробки передач на тракторе выражается в том, что здесь отсутствует муфта сцепления. Сама коробка является механической, 16 скоростной (вперед), 8 скоростей назад. При этом имеется возможность гидравлического управления. Присутствующие шестерни имеют прямые зубья, это хорошо отражает схема данного рабочего устройства. Зубчатые муфты установлены на вал с шестернями. Они влияют на смену передач.

Внешний вид КПП трактора КПП в разобранном виде

Смена скоростных режимов на данной технике происходит без задержек. Механизм переключения передач выполняет функцию управления потоком поступающего масла. Благодаря чему горючее направляется к золотнику. Корпус механизма переключения передач отлит из чугуна. Здесь имеются специальные каналы, которые необходимы для непосредственного распределения потоков циркулирующего горючего. Отвечает за переключение передач на тракторе такой вспомогательный элемент, как ведущий вал.

Статья в тему: Как отремонтировать механическую коробку на Chery Amulet?

Схема переключения передач

К картеру относится педаль и рычаги управления. В КПП имеется несколько валов. В действие первичный вал приводится благодаря металлическому плоскому диску. Эффективностью работы отличается промежуточный и грузовой валы (относятся к нижней части картера). Следует отметить, что грузовой вал установлен на подшипники. На имеющихся ведомых барабанах 1 и 4 передач установлены специальные тормоза-синхронизаторы.

Вилка привода управления муфтами грузового вала зафиксирована на муфте заднего хода. Она обеспечивает оперативное включение и отключение задней передачи.

Схема КПП

Таким образом, эксплуатация трактора К-700 способствует увеличению производительности сельскохозяйственных работ. Клиренс трактора равен 440 мм. Данное обстоятельство обеспечило хорошую проходимость данной техники. Следует отметить, что переключение передач осуществляется без потери рабочей мощности.

Основные неисправности коробки передач

Неисправности и поломки в КПП в большинстве случаев возникают в результате износа имеющихся здесь комплектующих деталей, отдельных запчастей. Признаки того, когда необходим ремонт КПП на К 700:

• трудность переключения скоростей;
• самопроизвольное переключение передач;
• утечка масла;
• рывки;
• стуки, шумы со стороны коробки.

При любом из указанных проявлений, хозяин Кировца должен провести общую диагностику трансмиссии.

Затруднение переключения передач может являться причиной того, что пришли в негодность тормозки-синхронизаторы. Причина возникновения рывков может быть связана с тем, что ослабли крепления. Также, разрешить возникшую поломку может регулировка привода управления коробкой.

Ремонт коробки передач трактора К 701 необходим, если стал отмечаться повышенный нагрев установленного редуктора. Как правило, в КПП при этом отмечается низкий уровень смазки. Течь жидкости со стороны ведущих мостов возникает вследствие повышенного уровня масла. Также, это может быть результатом загрязнения сапуна. Следствием того, что хозяин машины столкнулся с утечкой горючего, могут являться изношенные сальники. Учитывая это, тракторист должен следить за уровнем масла.

В случае возникновения недостаточного давления в гидравлической системе, подлежит проверке зубчатая муфта, валик, подшипник. Осмотреть стоит состояние масляного насоса. Если насос потерял свою производительность, данный элемент подлежит замене на вариант, который будет по своим характеристикам подходить к рабочей системе Кировца.

Самопроизвольное переключение передач – это еще одна из проблем, которую можно устранить путем замены изношенных деталей или путем регулировки привода.

Статья в тему: Как работает раздаточная коробка Шевроле Нива, ее ремонт

Передвижение за рулем К 700 и иных модификациях будет осложняться, если упало давление коробки передач. Причин этого отмечается несколько, начиная с того, что засорился фильтр, заканчивая поломкой механизма переключения передач.

«Ходовка» и управление трактором K700

Представлена 4-мя колесами. Сельхозмашина полноприводна, что означает одновременно 4 ведущих колеса.

Параметры колес:

• один скат;
• бездисковые;
• крепление 8 гайками.
• размер 23,1/18-26 дюймов;
• колодочные тормоза;
• вес – 3. .4 ц.

Давление в шинах варьирует от 0,11 до 0,17 МПа в зависимости от задачи.

Управление техникой производится через раздельно-агрегатную гидравлику, которая базирует на гидронасосе, распределителе потока, 2-сторонних силовых цилиндрах. Роль поворотного механизма играет зубчато-винтовое рулевое колесо, связанное с золотниковым генератором

Гидравлический привод обеспечивает совместимость с широким спектром навесного и прицепного оборудования, монтаж которого может выполнить один человек.

Модификации

Несмотря на то что К 701 всегда хорошо справлялся с производственными задачами, машина всё же начала морально устаревать и конструкторами кировского предприятия было принято решение произвести её модернизацию. И в результате технических изысканий на свет появился К 701 м. Трактор получил улучшенную кабину, гидравлическую подвеску передней оси и пятиступенчатый очиститель воздуха.

Конструкторы сумели уменьшить расход горючего и немного увеличить уровень производительности агрегата. И всё это благодаря установленному в технику нового дизельного двигатель ЯМЗ-8423.

В 1987 году была создана более совершенная модель Кировца — К 701 М1. Машина претерпела значительные изменения, после которых начала использоваться в качестве тягача повышенной грузоподъёмности.

На тракторе был установлен двигатель с мощностью 350 лошадиных сил, который позволил использовать прицепные устройства массой до 40,0 тонны. Данный вид техники стал широко применяться в строительстве и горнодобывающей промышленности.

Коробка передач тракторов Кировец

Коробка передач тракторов Кировец

Коробка передач механическая, многоступенчатая, четырехфрик-ционная с шестернями постоянного зацепления, механическим приводом переключения режимов и гидравлическим управлением фрикционами, обеспечивающим (кроме коробки передач трактора К-700) переключение передач в пределах каждого режима без разрыва потока мощности. Коробка передач установлена на передней полураме трактора на четырех амортизаторах АКСС-220М.

Коробки передач тракторов К-700А и К-701 являются дальнейшей модернизацией коробки передач трактора К-700. В ней нет привода гидронасосов гидросистем управления поворотом трактора и навесного устройства, нет и стояночного тормоза. Коробка передач отличается уменьшением числа секций в масляном насосе (одна вместо двух), увеличением числа тормозов-синхронизаторов (два вместо одного), изменением передаточных чисел в сторону увеличения на соответствующих передачах и установкой гидроаккумулятора, необходимого для обеспечения безразрывности переключения передач.

При работе двигателя крутящий момент от фланца полужесткой муфты и редуктора привода насосов через карданный вал передается к ведущему валу коробки передач и через карданный вал к фланцу соединительной муфты вала отбора мощности.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

При включенных какой-либо передаче, муфтах переднего хода или заднего хода и муфте раздаточного вала крутящий момент передается от ведущего вала к промежуточному валу, грузовому валу, раздаточному валу и через карданный вал к переднему ведущему мосту, а при включенной муфте — к валу и через карданные валы и промежуточную опору — к заднему ведущему мосту. Промежуточный вал может вращаться с четырьмя разными числами оборотов, грузовой вал — с восемью разными числами оборотов переднего хода и четырьмя — заднего хода, а раздаточный вал и вал — с шестнадцатью разными числами оборотов переднего хода и восемью — заднего хода.

Коробка передач трактора К-702, как и коробка передач тракторов К-700А и К-701, — механическая, многовальная, фрикционная, с шестернями постоянного зацепления, механическим переключением режимов и гидравлическим переключением передач переднего и заднего хода в пределах каждого режима.

В коробке передач почти все детали унифицированы. Она отличается главным образом числом передач (четыре вперед, вместо шестнадцати, и четыре назад, вместо восьми), числом режимов (два вместо четырех), количеством промежуточных валов (два вместо одного) и масляных фильтров (два вместо одного) и устройством привода вала насосов (от насосного колеса гидротрансформатора, а не от ведущего вала).

Рис. 1. Коробка передач тракторов К-700А и К-701 (разрез по валам):
1 — ведущий вал; 2, 3, 4, 6, 7, 8, 10, 13, 17, 19, 21, 22, 23, 24, 27 и 29 — шестерни; 5 — промежуточный вал; 9 — грузовой вал; 11, 12 и 75 — муфты раздаточного вала; 14 — раздаточный вал; 16 – вал; 18 и 20 — муфты грузового вала; 25 — червячная передача привода тахоспи-дометра; 26 — вал привода насосов; 28 — муфта; 30 — валик привода насоса; 31 — конический редуктор.

Каждый промежуточный вал может вращаться с двумя разными числами оборотов, грузовой вал — с четырьмя (двумя — переднего хода и двумя — заднего хода), а раздаточный вал — с восемью (четырьмя — переднего хода и четырьмя — заднего хода).

Гидротрансформатор трактора К-702 одноступенчатый, комплексный, четырехколесный. Детали полужесткой муфты унифицированы с подобными деталями тракторов К-700 и К-700А. Ведущий диск закреплен на маховике двигателя. Крутящий момент от двигателя к коробке передач передается через ведущий диск, амортизаторы, пальцы, ведомый диск, зубчатую муфту, ступицу барабана, барабан к насосному колесу и далее к турбинному колесу и через ступицу к валу, соединенному карданным валом с ведущим валом коробки передач.

Привод гидронасосов гидросистем управления поворотом и навесным устройством, а также масляного насоса коробки передач независим. Они приводятся в действие от шестерни, закрепленной на стакане (ступице насосного колеса), через шестерни, компенсирующее устройство и вал. Колеса направляющих аппаратов соединены с неподвижной ступицей через муфты свободного хода роликового типа. Направление потока рабочей жидкости, вытекающей из турбинного колеса при переходе от малой к большой частоте вращения, меняется так, что муфты свободного хода в первом случае удерживают колеса направляющих аппаратов в неподвижном положении, а во втором случае — освобождают их, и последние свободно вращаются, чем обеспечивается переход с режима гидротрансформатора на режим гидромуфты. Благодаря этому свойству гидротрансформатор и назван комплексным. Режим гидротрансформатора используют при трогании трактора, разгоне и движении в тяжелых дорожных условиях. Режим гидромуфты применяют при снижении внешней нагрузки и выравнивании крутящих моментов насосного и турбинного колес.

Давление рабочей жидкости регулируется клапаном подпитки. Он поддерживает на выходе из гидротрансформатора давление 350…380 кПа (3,5…3,8 кгс/см2), что достаточно для обеспечения бескавитационной работы и слива части масла при повышении давления свыше 750 кПа (7,5 кгс/см2).

—

Тип, общее устройство. Коробка передач трактора механическая, многоступенчатая, с шестернями постоянного зацепления, с гидравлическим управлением фрикционами передач и механическим приводом переключения режимов зубчатыми муфтами.

Картер коробки передач состоит из верхней половины, нижней половины, проставки и поддона. На верхней половине картера установлены: механизм переключения передач гидравлической системы; фильтр гидравлической системы; кулиса с рычагами включения муфт раздаточного вала, грузового вала и вала заднего хода, а также рычагом отключения заднего моста; мостик приводов управления; тормоз-синхронизатор; два насоса гидросистемы навесного оборудования; насос гидросистемы управления поворотом и сапун 4, обеспечивающий сообщение внутренней полости картера с атмосферой.

Рис. 2. Коробка передач (общий вид):
1 — насос гидросистемы навесного оборудования; 2 — кулиса; 3 — мостик приводов управления; 4 — сапун; 5 — рычаг отключения заднего моста; 6 — тормоз-синхронизатор; 7 — механизм переключения передач гидравлической системы; 8 — насос гидросистемы управления поворотом; А, В — рычаги кулисы; С — рычаг переключения передач

Рис. 3. Коробка передач (разрея по валам):

По выполняемым функциям механизмы коробки передач можно подразделить на следующие группы.
1. Редукторная часть, передающая крутящий момент от двигателя к мостам и осуществляющая привод насосов гидросистем управления поворотом трактора, навесного оборудования и гидросистемы коробки передач.
2. Гидравлическая система коробки передач и механизма отбора мощности, обеспечивающая управление фрикционами передач и смазку узлов коробки передач, полужесткой муфты и соединительной муфты механизма отбора мощности.
3. Механизмы управления коробкой передач.

Редукторная часть коробки передач. Состоит из ведущего вала с фрикционами, промежуточного, грузового, раздаточного валов и вала привода насосов.

Ведущий вал вращается на двух роликоподшипниках и одном шарикоподшипнике. На валу расположены четыре фрикциона и пять прямозубых цилиндрических шестерен. Шестерня является ведущей шестерней вала привода насосов. Ведущий вал — пустотелый, в нем имеются два маслопровода, подводящие масло к фрикционам. Подвод масла к фрикционам осуществляется от средней опоры ведущего вала.

Фрикционы коробки передач — многодисковые со стальными сульфоцианированными дисками. Каждый фрикцион состоит из ведущих и ведомых частей и механизма включения. К ведущим частям относятся: ведущий, или внутренний, барабан, ведущие диски трения, нажимной диск с пружинами и стаканами; к ведомым частям фрикциона — ведомый, или наружный, барабан и ведомые диски трения.

К механизму включения относятся средний диск с уплотнитель-ными кольцами, уплотнительные кольца с манжетами и кольцо.

Ведущие части фрикционов связаны с ведущим валом, который постоянно вращается с частотой вращения коленчатого вала двигателя. Ведомые части фрикционов соединены со свободно вращающимися шестернями.

Включение фрикциона осуществляется давлением масла, поступающего в бустер — пространство между средним и нажимным дисками. Перемещаясь под давлением масла, нажимной диск сжимает пакет дисков трения, и крутящий момент с ведущего вала передается на шестерню, связанную с ведомым барабаном, и далее на промежуточный вал.

Часть масла через отверстие в нажимном диске попадает в полость внутреннего барабана и затем через отверстия в нем идет на смазку дисков трения.

При выключении фрикциона нажимной диск И возвращается в исходное положение под действием цилиндрических пружин,

Рис. 4. Фрикцион коробки передач (а) и схема его работы (б):
1 — уплотнительные чугунные кольца; 2 — уплотнитель-н‘ое резиновое кольцо; 3 — стопорный винт; 4 — ведущий вал; 5 – манжета; 6 – пробка; 7 – кольцо; 8 – уплотнительное кольцо; 9 — средний диск; 11 — нажимной диск; 12 — барабан наружный; 13- барабан внутренний; 14 – пружина; 15 — стакан- 16 — ведущий диск трения; 17 — ведомый диск трения; 18 — выключено; 19 — включено

Промежуточный вал имеет три опоры — два роликоподшипника и один шарикоподшипник. На шлицах вала установлены семь шестерен, из которых четыре находятся в постоянном зацеплении с шестернями ведущего вала, две — с шестернями, свободно вращающимися на грузовом валу, и одна — с паразитной шестерней заднего хода.

Грузовой вал вращается на двух роликоподшипниках и одном шарикоподшипнике. На валу установлены пять цилиндрических прямозубых шестерен и две зубчатые муфты. Шестерни установлены на двух шарикоподшипниках и имеют как наружные, так и внутренние зубья. Шестерня соединена с шестерней промежуточного вала через паразитную шестерню. Шестерни находятся в постоянном зацеплении с шестернями промежуточного вала. Зубчатые муфты находятся на шлицевых втулках. Шестерни установлены на шлицах вала и находятся в зацеплении с шестернями раздаточного вала.

Раздаточный вал — двухопорный. Установлен в картере коробки передач на роликоподшипнике и шарикоподшипнике. На валу имеются две шестерни и две зубчатые муфты.

Внутри раздаточного вала имеется кольцевая расточка, в которую на игольчатых подшипниках устанавливается цапфа вала. На наружной шлицевой поверхности его находится муфта отключения заднего моста.

При вращении ведущего вала вращаются сидящие на его шлицах ведущие барабаны фрикционов. При включенном фрикционе вращение передается ведомому барабану и закрепленной на нем шестерне, которая находится в постоянном зацеплении с шестерней промежуточного вала. Шестерни фрикционов отличаются друг от друга количеством зубьев.

В зависимости от включенного фрикциона промежуточный вал получает определенную скорость вращения. От промежуточного вала через шестерни и зубчатую муфту приводится грузовой вал, скорость вращения которого изменяется в зависимости от положения зубчатой муфты. При перемещении ее по шлицам вала влево муфта входит в зацепление с шестерней, при перемещении вправо — с шестерней.

Изменение направления вращения грузового и раздаточного валов (задний ход трактора) осуществляется с помощью шестерни, паразитной шестерни и зубчатой муфты.

Скорость вращения раздаточного вала изменяется зубчатой муфтой, которая имеет два положения.

Таким образом, при включении одного из фрикционов можно, произвести два переключения зубчатой муфты на грузовом валу и два — на раздаточном валу.

Коробка передач имеет скоростей при движении вперед и скоростей заднего хода.

Рис. 4. Направление потоков мощности на различных режимах и передачах

Вал привода насосов гидросистем управления поворотом трактора, навесного оборудования и коробки передач установлен в разъеме верхней и нижней половин картера параллельно ведущему валу коробки передач. На валу расположены две ведущие шестерни. Соединение шестерен с валом привода осуществляется зубчатой муфтой. Наружными зубьями она может входить в зацепление с внутренними зубьями ведущих шестерен, а внутренними шлицами через промежуточную втулку жестко связана с валом.

Зубчатая муфта имеет два положения. Когда она входит в зацепление с шестерней, вал получает вращение от ведущего вала коробки передач. При зацеплении муфты с шестерней вращение валу передается через паразитную шестерню заднего хода от грузового вала коробки передач, т. е. от колес трактора.

От вала привода насосов получают вращение насосы гидросистемы навесного оборудования, которые могут быть отключены зубчатой муфтой насос гидросистемы управления поворотом; насос гидросистемы коробки передач и механизма отбора мощности через конический редуктор и вертикальный валик.

Гидравлическая система коробки передач и механизма отбора мощности. Механизмы гидравлической системы выполняют следующие функции:
1) создание и поддержание в определенных пределах давления масла в системе;
2) очистку масла от продуктов износа и других фрикционов ведущего вала, фрикциона муфты механизма отбора мощности; в — магистраль смазки механических примесей; 3) охлаждение масла; 4) распределение потока масла к фрикционам коробки передач и соединительной муфты механизма отбора мощности, на смазку подшипниковых узлов редуктор-ной части коробки передач, полужесткой муфты и соединительной муфты механизма отбора мощности.

Рис. 5. Коробка передач (разрез пр валу привода насосов):

Рис. 6. Схема гидравлической системы коробки передач и механизма отбора мощности:
1 — откачивающая секция насоса; 2 — нагнетающая секция насоса; 3 — предо хранительный клапан; 4 — маслопровод; 5 — кольцо чугунное; 6 — стальная втулка; 7 — радиатор; 8 — перепускной клапан; 9 — фильтр; 10 — фрикцион 4‘й передачи; 11— редукционный клапан; 12 — фрикцион 3-й передачи; 13 — кольцо! 14 — клапан ограничения давления смазки; 15 — золотник слива; 16 — золотник механизма отбора мощности; 17 — фрикцион 2-й передачи; 18 золотник переключения передач; 19 — трубка; 20 — фрикцион 1-й передачи; 21 — тормоз-синхронизатор; 22 — фрикцион соединительной муфты механизма отбора мощности; 23 — перепускной клапан масляного радиатора; 24 — маслозаборник; Л, Д, Е— полости с торцевыми уплотнениями; Б, Г, Ж, 3 — бустеры фрикционов; В — полость смазки ведущего вала, И — полость тормоза-синхронизатора; а — магистраль откачивающей секции; б — магистраль включения тормоза-синхронизатора,

Рис. 7. Масляный насос:
1 — предохранительный клапан нагнетающей секции насоса; 2 — втулка; 3,9— крышка; 4 — корпус насоса; 5 — шестерня ведущая нагнетающей секции; 6 — валик насоса; 7 — шестерня ведущая откачивающей секции; 8 — прокладка; 10 — шестерня ведомая откачивающей секции; 11 — шестерня ведомая нагнетающей секции

Масляный насос состоит из разъемного корпуса, крышек, валика и двух пар шестерен. Шестерни образуют откачивающую секцию, а шестерни — нагнетающую секцию. В выходных трубопроводах нагнетающей и откачивающей секций установлены предохранительные клапаны.

Фильтр состоит из корпуса, крышки, фильтрующих элементов, перепускного клапана и редукционного клапана. На центральной трубке фильтра в стакане находится набор сетчатых фильтрующих элементов. Фильтрующий клапан расположен в корпусе на линии входа масла в стакан.

Из фильтра масло поступает в редукционный клапан, предназначенный для поддержания постоянного давления масла в гидросистеме коробки передач. Клапан установлен в седле и прижимается к цему пружиной. Седло и клапан являются прецизионными деталями. Для регулировки давления под пружиной установлены регулировочные прокладки.

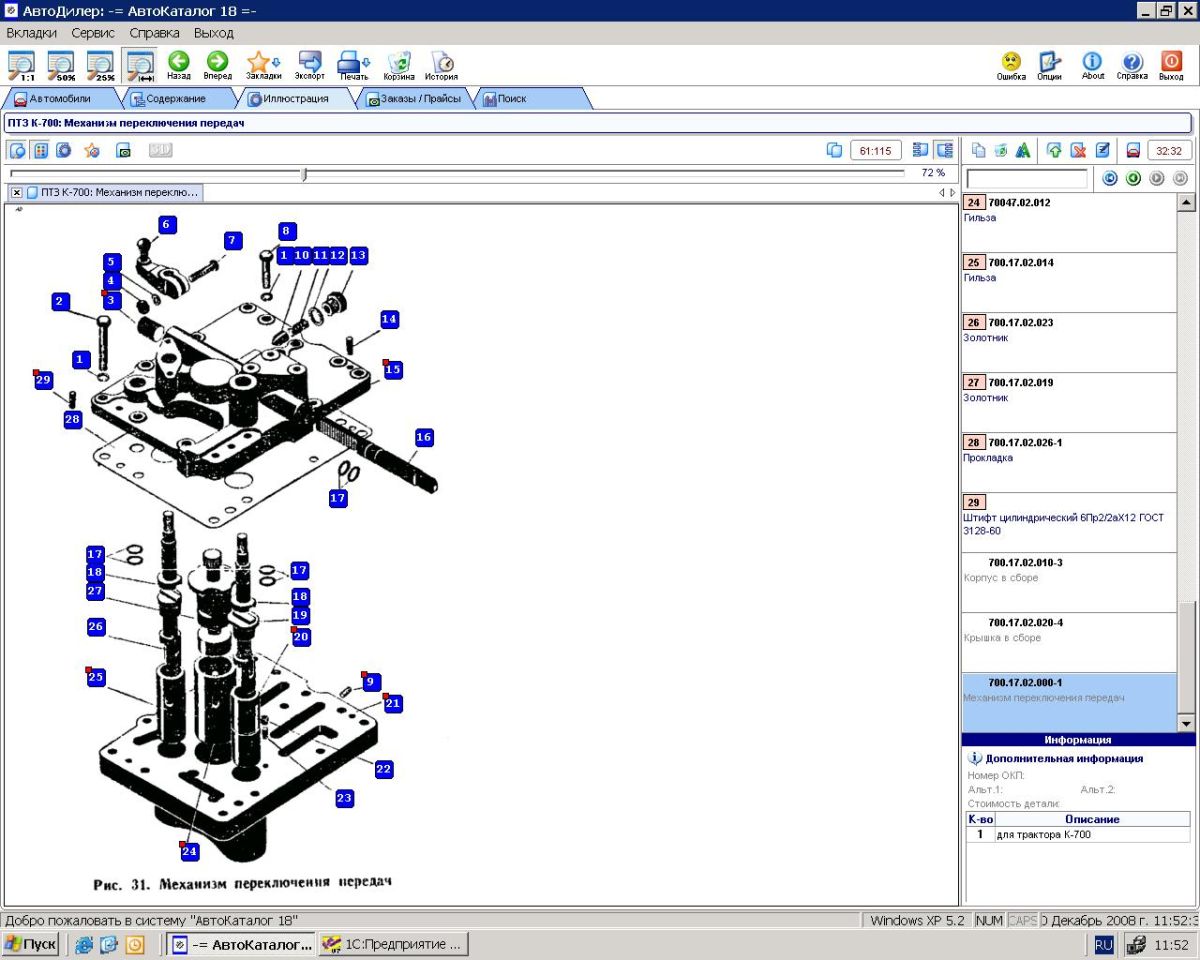

Механизм переключения передач (рис. 9) состоит из корпуса, крышки, золотников рейки, рычага. Масло от фильтра поступает по сверлению в корпусе и далее по внутреннему каналу к золотникам слива и механизма отбора мощности.

Рис. 8. Фильтр коробки передач:
1 — фильтрующий элемент; 2 — корпус; 3 — стакан; 4 — крышка; 5 — перепускной клапан; 6 — основание; 7— отражатель; 8 — прокладки регулировочные; 9, 12 — пробка; 10, 13 — пружина; И — редукционный клапан; 14 — шарик; 15 — втулка; 16 — шайба; 17 — гайка

От золотника переключения передач по каналам в корпусе масло поступает в бустеры фрикционов ведущего вала коробки передач.

Привод золотника слива осуществляется рычагом, одетым на шлицевой наконечник золотника и связанным тягами с педалью. Золотник переключения передач управляется зубчатой рейкой, входящей в зацепление с зубьями на хвостовике золотника. При помощи шарика и пружины, находящихся под пробкой, осуществляется фиксация рейки в нейтральном и в одном из четырех положений, соответствующих включенным фрикционам.

Управление золотником механизма отбора мощности осуществляется съемным рычагом, который может одеваться на шлицы выходного наконечника золотника.

Рис. 9. Механизм переключения передач:
1 — крышка; 2 — золотник переключения передач; 3 — корпус; 4 — рычаг; 5 — рейка; 6 — золотник МОМа; 7 — золотник слива; 8 — пробка шарикового фиксатора рейки

Тормоз-синхронизатор устанавливается на верхней половине картера коробки передач. Он состоит из корпуса, колодки, поршня и пружины.

Масло под давлением поступает в пространство между корпусом и поршнем, перемещает поршень и связанную с ним колодку и прижимает ее к барабану фрикциона. При включении какого-либо фрикциона масло сливается из полости тормоза-синхронизатора, и колодка пружиной отводится от барабана. Уплотнение поршня осуществляется манжетой и резиновыми кольцами.

Работа гидравлической системы коробки передач протекает следующим образом. Откачивающая секция насоса через маслозаборник засасывает масло из картера коробки передач и нагнетает по трубопроводам в радиатор. Охлажденное масло по выходному трубопроводу и каналам поступает в резервуар в верхней половине картера. Из резервуара основная часть его идет во входной трубопровод нагнетающей секции. Этим обеспечивается постоянный подпор масла во всасывающей магистрали. Часть масла по трубке стекает обратно в картер. Из выходного трубопровода нагнетающей секции масло поступает в фильтр и очищается от механических частиц и грязи, а затем идет в редукционный клапан, предназначенный для поддержания постоянного давления масла в гидросистеме. В случае загрязнения фильтра масло, минуя элементы, проходит через перепускной клапан, рассчитанный на давление 6 кгс/см2 (600 кПа). От редукционного клапана поток разветвляется. Часть его под давлением 8,5—9,5 кгс/см2 (850—950 кПа) идет на привод управления фрикционами (10, 12, 17, 20), остальная направляется на смазку редукторной части коробки передач, подшипникового узла полужесткой муфты и соединительной муфты механизма отбора мощности. Если давление поступающего на смазку масла превышает 1,5 кгс/см2 (150 кПа), то лишнее масло сливается в картер коробки передач через клапан ограничения давления смазки.

В дальнейшем направление потока масла во фрикционы ведущего вала коробки передач и соединительной муфты механизма отбора мощности осуществляется механизмом переключения передач при помощи золотников.

Подача нагнетающей секции насоса — 48 л/мин, откачивающей секции—60 л/мин при 1700 об/мин ведущего вала коробки передач.

Рис. 10. Тормоз-синхронизатор:
1 — корпус; 2 — барабан фрикциона; 3 — колодка: 4 — поршень; 5 — пружина

Для предотвращения возможных поломок насоса (при повышении вязкости масла в зимнее время) в выходном трубопроводе нагнетающей секции установлен предохранительный клапан 3, который перепускает масло в поддон картера. Клапан отрегулирован на давление 15 кгс/см2 (1500 кПа).

Для защиты масляного радиатора в поддоне картера установлен перепускной клапан, отрегулированный на давление 5,5—6,0 кгс/см2 (550—600 кПа). Он перепускает масло из выходного трубопровода откачивающей секции насоса во входной трубопровод нагнетающей.

При положении «слив» золотника переключения передач масло, пройдя золотник слива, по каналу в золотнике поступает в полость И тормоза-синхронизатора. Под давлением масла колодка тормоза прижимается к барабану фрикциона первой передачи. Затормаживаются промежуточный вал и связанные с ним другие валы коробки передач.

При включении фрикциона золотник переключения передач устанавливается в одно из четырех положений, при котором масло через золотник слива по каналу в золотнике попадает в бустер одного из фрикционов.

Рассмотрим путь движения масла при включении фрикциона четвертой передачи. Масло по трубопроводам и сверлениям в верхней крышке картера коробки передач от золотника переключения передач по сверлениям в передней опоре ведущего вала поступает в полость А и далее во внутреннюю полость маслопровода, установленного внутри вала. Для уплотнения полости А, образованной неподвижной опорой ведущего вала и самим валом, имеется торцовое уплотнение. Оно состоит из двух стальных втулок и двух чугунных колец. Масло, находящееся в полости А, поджимает чугунные кольца к внутренним торцам стальных втулок. Радиальное уплотнение полости осуществляется резиновыми манжетами, установленными в кольцевые канавки чугунных колец.

Из маслопровода 4 масло поступает в полость Б между средним и нажимным дисками фрикциона. Нажимной диск передвигает и сжимает пакет фрикциона. Часть масла через отверстие в нажимном диске попадает в полость внутреннего барабана фрикциона и через отверстия в нем идет на смазку дисков трения. Уплотнение маслопровода осуществляется резиновыми кольцами.

Аналогичен изложенному путь движения масла к бустеру фрикциона первой передачи.

К бустерам фрикцио;юв второй и третьей передач масло поступает следующим образом. Проходит каналы в средней опоре ведущего вала, заполняет полости Д и Е, затем по сверлениям в средних дисках Фрикционов идет в бустеры Г и Ж.

Торцовые уплотнения полостей Д и Е осуществляются чугунными кольцами, из которых одно прижимается к среднему диску фрикциона, а второе к стальному кольцу, установленному на ведущем валу.

Гидравлическая система коробки передач обеспечивает смазку полужесткой муфты, соединительной муфты механизма отбора мощности, редукторной части коробки передач и редуктора привода насосов гидросистемы навесного оборудования.

В полость подшипников полужесткой муфты масло поступает из редукционного клапана по каналу в крышке картера коробки передач и трубопроводу, соединяющему канал с полостью подшипников. Из полости подшипников по трубопроводу масло сливается в картер коробки передач.

По каналу в передней опоре ведущего вала масло поступает в пространство между маслопроводом, установленным внутри вала, и внутренней полостью вала; проходит по каналам в маслопроводе и заполняет полость Е вала; по радиальным сверлениям вала поступает на смазку подшипников. Аналогично смазываются подшипники фрикциона соединительной муфты механизма отбора мощности.

Рис. 11. Кулиса:
1 — рычаг включения заднего моста; 2 — рычаг включения I, II и III, IV режимов грузового вала и заднего хода; 3 — рычаг включения I, II и III, IV режимов раздаточного вала; 4 — корпус; 5, 11 — шарик; 6 — винт; 7 — штифт; 8, 9, 10 — валик; 12 — пружина

Механизмы управления коробкой передач. Механизмы управления коробкой передач служат для переключения зубчатых муфт на грузовом и раздаточном валах, управления механизмом переключения передач, включения заднего моста, включения насосов гидросистемы навесного оборудования, переключения вала привода насосов для передачи вращения от колес трактора.

Переключение зубчатых муфт осуществляется кулисой, которая крепится на верхней половине картера коробки передач.

Кулиса (рис. 11) состоит из корпуса, рычагов, валиков, шариковых фиксаторов.

Валик 8 связан с муфтой раздаточного вала, валик — с муфтой грузового, валик — с муфтой включения заднего хода. На поверхности валиков имеются боковые пазы, в которые входят нижние наконечники рычагов включения режимов грузового и раздаточного валов. Рычаг включения режимов раздаточного вала находится в пазу валика и установлен на оси в корпусе кулисы. Рычаг включения режимов грузового вала верхней сферической поверхностью установлен в гнезде корпуса кулисы и может находиться в пазу валика д или.

Переключение зубчатых муфт валов осуществляется при перемещении валиков. Для ввода нижнего конца рычага в паз валиков или производится перемещение рычага относительно шарового гнезда корпуса кулисы в поперечном направлении. При наклоне рычага влево нижний его конец входит в паз валика, при движении рычага назад валик перемещается вперед и включает муфту заднего хода.

При наклоне рычага вправо нижний конец его входит в паз валика. С перемещением рычага вперед или назад изменяется положение валика и связанной с ним муфты грузового вала.

Для исключения самопроизвольного передвижения какого-либо из валиков имеется стопорное устройство, состоящее из шариков, расположенных в канале корпуса кулисы. При перемещении одного из валиков шарик 5 отталкивается в сторону паза неподвижного валика и удерживает его в этом положении.

Фиксация валиков в положениях включенных муфт осуществляется шариками, которые входят в гнезда на валиках и поджимаются пружинами.

Воздействие на зубчатые муфты включения режимов грузового вала и заднего хода от кулисы передается при помощи привода (рис. 51). Он состоит из двух валов — внутреннего и наружного. Наружный вал полый. В него входит внутренний вал. На верхнем шлицевом конце внутреннего вала привода находится рычаг, палец которого входит в паз валика кулисы, а на нижнем конце закреплена шестерня, входящая в зацепление с рейкой, на которой находится вилка включения муфты заднего хода. Наружный вал привода связан верхним пальцем с валиком кулисы, а нижним — с вилкой переключения муфты грузового вала.

Воздействие на зубчатую муфту грузового вала передается от валика кулисы через рычаги, вертикальный валик. Валик может поворачиваться в опорах, установленных на боковой поверхности картера коробки передач. На нижних шлицах вертикального валика находится вилка муфты раздаточного вала.

На переднем приливе кулисы расположен рычаг отключения заднего моста. Для фиксации его во включенном и выключенном положении служит зубчатый сектор. Во впадины его зубьев входит собачка, связанная тягой с кнопкой рычага. При нажатии на кнопку собачка отходит от зубьев сектора, и рычаг переводится из одного положения в другое. Привод от рычага к муфте включения заднего моста выполнен аналогично приводу от кулисы к муфте раздаточного вала коробки передач.

Привод механизма переключения передач осуществляется педалью слива и рычагом. Для ограничения крайних (переднего и заднего) положений рычага имеются регулировочные болты.

На общем валике приводов управления находится двуплечий рычаг. Один конец его соединен с рычагом включения насосов гидросистемы навесного оборудования, другой — тягой с рычагом, сидящим на шлицах оси вилки переключения зубчатой муфты. Для фиксации положения рычага имеется зубчатый сектор, в который входит собачка, связанная тягой с кнопкой рычага. При нажатии на кнопку собачка выходит из зубьев сектора. Рычаг может изменять свое положение.

Рис. 12. Механизмы управления коробкой передач:
1 — фиксатор; 2 — привод; 3 — зубчатая рейка; 4 — вилка; 5 — шестерня; 6 — ось вилки; 7 — рычаг переключения привода насосов; 8, 9, 10 — валик управления муфтами; 11 —двуплечий рычаг; 12 — педаль слива; 13 — рычаг включения насосов гидросистемы навесного оборудования; 14 — зубчатый сектор; 15 — рычаг управления тормозами прицепов; 16 — рычаг стояночного тормоза; 17 — тяга; 18 — зубчатый сектор; 19 — рычаг включения заднего моста; 20 — рычаг включения режимов грузового вала кулисы; 21 — регулировочный болт; 22 — рычаг включения режимов раздаточного вала; 23 — рычаг переключения передач; 24 — валик; 26. 27 — тяги; 28 — двуплечий рычаг; 25, 29, 30 — рычаг; 31 — вертикальный валик; 32 — ось; 33, 34 — вилка.

Для передачи вращения валу привода насосов от колес трактора на коробке передач справа имеется рычаг, установленный на ось вилки переключения зубчатой муфты. Для фиксации положения рычага (рис. 12) на картере имеются два штифтовых упора. При установке рычага на один упор вал привода насосов получает вращение от коленчатого вала двигателя, а на второй — от колес трактора.

На общем валике приводов управления находятся также рычаг управления стояночным тормозом и рычаг управления тормозами прицепов.

Рис. 13. Схема положения шариковых наконечников рычагов А, В и С:
1 — IV — режимы; 1—4 передачи переключения: А — рычаг включения режимов раздаточного вала; В — рычаг включения режимов грузового вала; С — рычаг переключения передач

На рис. 13 показано положение шариковых наконечников рычагов при переключении передач. Рычаг А включения режимов раздаточного вала имеет два положения: крайнее переднее и крайнее заднее; рычаг В включения режимов грузового вала — четыре положения: нейтраль, положение заднего хода и два положения переднего хода; рычаг С переключения передач — пять положений: нейтраль и четыре положения, соответствующих включенным фрикционам ведущего вала коробки передач.

Категория:Схемы переключения передач — Wikimedia Commons

Взято из Викисклада, бесплатного репозитория мультимедиа

Перейти к навигацииПерейти к поиску

В этой категории находятся следующие 44 файла из 44.

• «13 — ИТАЛИЯ Abarth 500 Gear Shift Indicator.jpg
  2592 × 1944; 1,2 МБ

• 1951 Обмен Хоффмана, деталь.png
  62 × 259; 746 байт

• 5 марта.JPG
  158 × 124; 5 КБ

• Aplusclick Отсутствует символ.jpg
  684 × 728; 42 КБ

• Beschriftung Wählhebel.JPG
  1126 × 1376; 915 КБ

• Колонка4MT.svg
  287 × 285; 12 КБ

• Переключение передач 1-2.gif
  287 × 286; 500 КБ

• Схема переключения передач Studebaker US6.png
  125×125; 4 КБ

• Пазл Gearstick.png
  280 × 190; 6 КБ

• H-4-Gangschaltung (Форд).png
  702 × 697; 30 КБ

• H-4-Gangschaltung (Ниссан). png
  716 × 710; 30 КБ

• H-4-Gangschaltung (VW).png
  686 × 688; 33 КБ

• H-5-Gangschaltung (Форд).png
  701 × 700; 33 КБ

• H-5-Gangschaltung (Ниссан).png
  711 × 704; 30 КБ

• H-5-Gangschaltung (VW).png
  700 × 699; 32 КБ

• H-6-Gangschaltung (Форд).png
  705 × 698; 33 КБ

• H-6-Gangschaltung (VW).png
  703 × 699; 33 КБ

• Ленкдос.jpg
  676 × 712; 88 КБ

• Lenkdös.svg
  674 × 716; 4 КБ

• Руководство American.png
  125×125; 1 КБ

• Ручной шаблон столбца B.png
  125×125; 1 КБ

• Ручной изгиб.png
  125×125; 1 КБ

• Руководство Dogleg.svg
  287 × 285; 14 КБ

• Руководство Dogleg2.svg
  125×125; 10 КБ

• Руководство ГАЗ-21.png
  73×105; 1 КБ

• Макет вручную 2.PNG
  117×102; 1 КБ

• Ручной макет 2. svg
  287 × 285; 13 КБ

• Макет вручную 3.PNG
  73×105; 849 байт

• Ручной макет 3.svg
  287 × 285; 11 КБ

• Ручная компоновка.PNG
  125×125; 1 КБ

• Руководство Layout.svg
  287 × 285; 14 КБ

• Руководство Layout4d-2.svg
  287 × 285; 6 КБ

• Руководство Layout4d.PNG
  125×125; 1 КБ

• Руководство Layout4d.svg
  287 × 285; 12 КБ

• Руководство Layout6.png
  165 × 125; 1 КБ

• Руководство Layout6.svg
  287 × 285; 16 КБ

• Руководство Москвич.png
  125×125; 1 КБ

• Схема механической коробки передач.png
  211 × 297; 3 КБ

• Мотоцикл Шаблоны переключения передач.png
  704 × 661; 34 КБ

• Peugeot 206 1999 Хэтчбек 1.1 TU1JP(HFZ) 02.JPG
  3072 × 2048; 2,67 МБ

• Пежо 206 1999 Хэтчбек 1,1 TU1JP(HFZ) 03.JPG
  3072 × 2048; 1,61 МБ

• Posizioni marce leva a cloche. jpg
  250 × 233; 8 КБ

• Револьвер.png
  720 × 540; 7 КБ

• Схема переключения передач Вепрь NEXT.jpg
  5 561 × 3 707; 13,55 МБ

Закрытый напольный переключатель Clayton Machine Works обеспечивает полную индивидуализацию

| How-To — Transmission

Пользователи автоматической коробки передач, поднимите себе настроение, ваши молитвы о нестандартном рычаге переключения передач и ручке были услышаны! Закрытый напольный переключатель передач Clayton Machine Works для автоматических трансмиссий допускает почти бесконечную настройку с помощью схемы крепления в стиле Tremec с расстоянием между болтами 7/8 дюйма. Закрытая боковая фиксация означает, что вам также не понадобится кнопка переключения передач, достаточно простого движения запястья, чтобы изменить режим движения.

Манетки поставляются в виде полных узлов с опциональными длинами и стилями изгиба и многочисленными ручками на выбор, или выберите крепление рычага переключения передач в стиле Tremec и буквально получите любой рычаг переключения передач, который может предложить весь рынок автомобильных запчастей для 7/8 дюймов. схемы крепления с расстоянием между болтами и любую ручку, которая будет сверху. Вы могли бы даже сделать свой собственный. В любом случае, инновационная система крепления Clayton Machine Works обеспечивает позиционирование на 360 градусов, а это означает, что рабочий конец вашего переключателя находится именно там, где вы хотите.

Затворные переключатели могут устанавливаться на полу или на корпусе, а также могут быть преобразованы для работы с кабелем с помощью дополнительных комплектов. Все комплекты поставляются со всем необходимым монтажным оборудованием и кронштейнами, нейтральным защитным выключателем и пожизненной гарантией. Clayton Machine Works предлагает закрытые переключатели для большинства распространенных трансмиссий GM, Ford и Chrysler, а детали производятся прямо здесь, в старых добрых США.

Clayton Machine Works Gated Shifter Transmission Applications

GM Automatic Transmissions:

• Th450
• Th500
• 700-R4
• 4L60+E
• 4L80+E
• 6L80
• Th300
• 200-R4
• Aluminum Case Powerglide

Автоматические трансмиссии Ford:

• AOD
• C4
• C6
• FMX
• 4R70W
• 6R80

4 Автоматические трансмиссии: Chrysler
