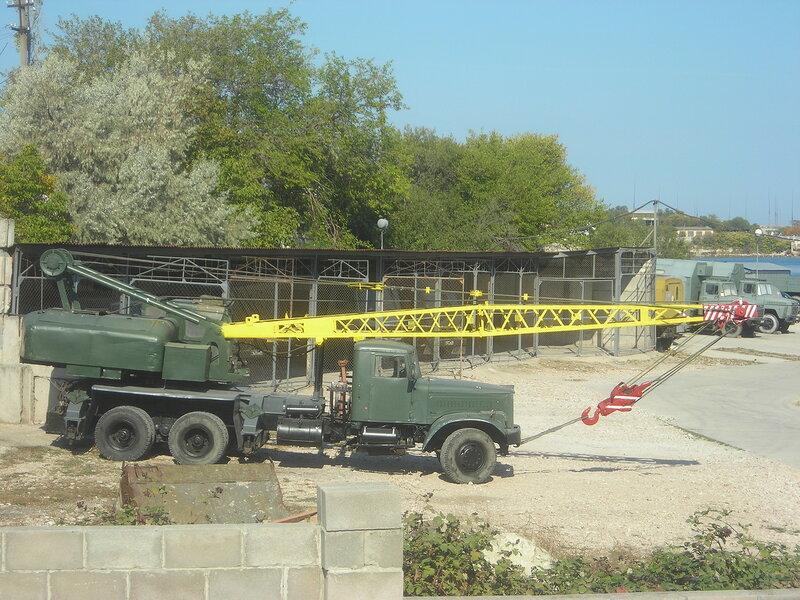

Автомобильный кран К-162. Технические характеристики

?

Previous Entry | Next Entry


Камышинский Крановый Завод

Технические характеристики

———
* В скобках дана грузоподъемность без выносных опор

См. также

1. Автомобильный кран К-162 (конец 50-х — начало 60-х) 129 фото
2. Автомобильный кран К-162 (XI 1971)
3. Автомобильные краны К-151 и К-162 (КС-4561)

Вернуться на стартовую страницу https://bga68.livejournal.com
Вернуться в раздел Автомоделирование. Scale models 1:43


Tags:

• 1:43,
• jerab,
• scale models,
• К-151,
• К-162,
• автокран,
• автомобиль,
• краны

Powered by LiveJournal. com

Кран К-162

Строительные машины и оборудование, справочник

Кран К-162

Кран К-162 (рис. 32) грузоподъемностью 16 т с индивидуальным электроприводом механизмов смонтирован на шасси грузового автомобиля КрАЗ-257К (КрАЗ-219). Шасси оборудовано торсионным стабилизатором и выдвижными выносными опорами, устанавливаемыми вручную. Опорно-поворотное устройство шариковое двухрядное.

Рис. 32. Кран К-162, графики грузоподъемности (сплошные линии) и высоты подъема крюка {штриховые линии) при стрелах длиной:
1 — 10.0 м На выносных опорах; 2 — 14,0 м на выносных опорах; 3 — 18,0 м на выносных опорах; 4 — 22,0 м на выносных опорах; 5 — 10,0 м без выносных опор; 6 — 14,0 м без выносных опор; 7 — 18,0 м без выносных опор; 8 — 14,0 м с гуськом на выносных опорах; 9 — 18,0 м с гуськом на выносных опорах; 10 — 22,0 м с гуськом на выносных опорах

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Таблица 14
Техническая характеристика крана К-162 со сменным стреловым и башенно-стреловым оборудованием

Основное стреловое оборудование включает жесткую решетчатую стрелу. В комплект сменного рабочего оборудования входят три модификации жестких удлиненных стрел, три модификации удлиненных стрел с гуськами и башенно-стреловое оборудование. Технические характеристики кранов с основным и сменным стреловым и башен-но-стреловым оборудованием приведены в табл. 3 и 14. Характеристика канатов приведена в табл. 15.

Таблица 15
Характеристика канатов

Размещение органов управления в кабине машиниста показано на рис.33. Кабина оборудована солнцезащитным козырьком, вентилятором и электропечью. Крыша имеет откидное стекло. Кабина выполнена разъемной для обеспечения перевозки по железной дороге.

Отличительной особенностью кинематической схемы крана (рис. 34) является установка вспомогательной лебедки VI.

Рис. 33. Расположение органов управления в кабине машиниста крапа К-162:
1 — контроллер управления двигателем грузовой лебедки основного подъема; 2 — контроллер управления двигателем грузовой лебедки вспомогательного подъема; 3 — контроллер управления двигателем механизма поворота; 4 — кнопка включения стреловой лебедки; 5 — кнопка звукового сигнала; 6 — кнопка “Стоп”; 7 — кнопка включения шунта ограничителя грузоподъемности; 8 — кнопка «Пуск»; 9 — панель выключателей освещения; 10 — вольтметр; 11 — вентилятор; 12 — приборы контроля работы двигателя; 13 — кнопка аварийного останова крана; 14 — частотомер; 15 — амперметр; 16 — пакетный переключатель; 17 — универсальный переключатель; 18 — стеклоочиститель; 19 — указательная панель; 20 — релейный блок ограничителя грузоподъемности; 21 — кнопка включения опускания стрелы; 22 — кнопка останова стрелы

Привод крана индивидуальный электрический от синхронного генератора трехфазного тока ЕСС5-82-4М101 мощностью 37,5 кВт и номинальной частотой вращения 1500 об/мин. Генератор получает вращение от двигателя шасси через коробку передач, карданные валы, раздаточную коробку шасси.
Характеристики электродвигателей и тормозов механизмов крана приведены в табл. 16.

На кране установлены ограничители подъема крюковой обоймы и стрелы и ограничитель грузоподъемности ОГП-1, сигнализатор опасного напряжения АСОН, указатели вылета и грузоподъемности и маятниковый креномер.

Рис. 34. Кинематическая схема крана К-162:
I — коробка передач; II — раздаточная коробка; III — синхронный генератор; IV — механизм поворота; V— VII — стреловая, вспомогательная и главная грузовые лебедки; VIII — оиоро-поворотное устройство

Таблица 16
Характеристики электродвигателей и тормозов

Рекламные предложения:

Читать далее: Краны КТС-3Г, АБК-4А и АБКС-5 с башенно-стреловым оборудованием

Категория: —
Общие сведения о стреловых кранах

Главная → Справочник → Статьи → Форум

КрАЗ 257 К-162 Автокран :: Модель :: База данных масштабных моделей

КрАЗ 257 К-162 Автокран :: Модель :: База данных масштабных моделей

Детали

Производитель модели

Украинские маленькие модели

Оригинальный производитель

КрАЗ

Артикул №

?

Альтернативный номер позиции

—

Старт оригинального производства

Оригинальный конец производства

Начало производства модели

2021-01

Окончание производства модели

Дата объявления

Цвет

синий/черный/желтый

Том

?

Статус пресс-формы

4834, х

Тип кузова

Неизвестно

Страна

Россия

Материал

Смола

Тип

и

Весы

1/87

Розничная торговля

Да

Статус

Описание

—

Цены

HIAB X-HiPro 162 | Кран-манипулятор | HIAB

Платформа самой передовой модели в линейке кранов-манипуляторов HIAB.

Кран-манипулятор с дистанционным управлением.
Маркировка CE.
Также доступна версия без CE.

Кран-манипулятор грузоподъемностью 15,3 тм.

Найти дилера

• Загрузка
• Особенности
• Технические характеристики
• Диаграммы нагрузки
• Видео

HIAB X-HiPro 162 — это первоклассный кран-манипулятор среднего сегмента.

HiPro — это самая передовая система с дистанционным управлением, обеспечивающая точность, производительность, безопасность и полный контроль над выполнением самых сложных работ.

Воспользуйтесь многочисленными инновационными функциями, которые поддерживают и защищают вашу повседневную работу и бизнес, экономят время и дают вам конкурентное преимущество перед конкурентами.

Благодаря полному вылету стрелы 15,3 м и небольшому весу эти краны являются оплотом сбалансированного сочетания производительности и долговечности.

Ведущая в отрасли двухлетняя гарантия, соответствующая трем годам для стальных деталей, обеспечивает непрерывный срок службы крана. Специальное защитное лакокрасочное покрытие nDurance способствует увеличению срока службы крана.

Загрузки

HIAB X-HIPRO MID-RANGE CRANESSAF брошюраТехническая информация

Стандартные и дополнительные функции

Характеристики модели

9008

X-HIPRO 162 E-1	X-HIPRO 162 E-2	X-HIPRO 162 E-9 X-2 7 E-3	X-HIPRO 162 E-5	X-HIPRO 162 ES-1	X-HIPRO 162 ES-2	X-HIPRO 162 ES-3	X-HIPRO 162 ES-4	X- ES-5
HiPro	HiPro	HiPro	HiPro	HiPro	HiPro	HiPro	HiPro	HiPro	HiPro
20	27	34	42	50	19	26	33	41	49
6. 2	8.3	10.5	12.8	15.1	5.9	8	10.2	12.5	14.8
149.6	145.7	139.9	138.3	131.8	149.1	144.2	139.2	138.1	132.4
27.2	34.1	41.3	49.2	56.7	26.2	33.1	40.3	48.2	55.8
8.3	10.4	12.6	15	17.3	8	10.1	12.3	14.7	17
1720	1860	1970	2080	2190	1710	1850	1960	2070	2180
3784	4100	4343	4585	4828	3769	4078	4321	4563	4806

Load Diagrams

Нажмите, чтобы найти подходящую диаграмму нагрузки для вас

X-HIPRO 162 E-4 ME

X-HIPRO 162 E-3 ME

X-HIPRO 162 ES-4 ME

X-HIPRO 162 ES-2 ME

X-HIPRO 162 ES-5 ME

X-HIPRO 162 ES-1 ME

Загрузка PDF…

Видео
