Агрегат для УАЗа

Система питания для бензиновых моторов представлена высокоточным впрыском, где не только достигается отличное качество смешивания рабочей смеси и полное ее сгорание, но и существенное снижение расхода топлива. Вместе с тем в моторах на автомобилях УАЗ для образования топливной смеси по сей день используется целый ряд карбюраторов. Проблема обслуживания моторов с различными типами карбюраторов актуальна и сейчас.

Среди карбюраторов УАЗ 469 и других родственных моделей встречаются самые разнообразные модификации. Основные типы устройств для образования топливной смеси:

• К 126;
• К 151;
• ДААЗ 4178.

Чаще других используется карбюратор К 126. Прежде чем приступать к регулировке рабочих параметров, следует рассмотреть устройство каждого агрегата.

Краткое описание узла

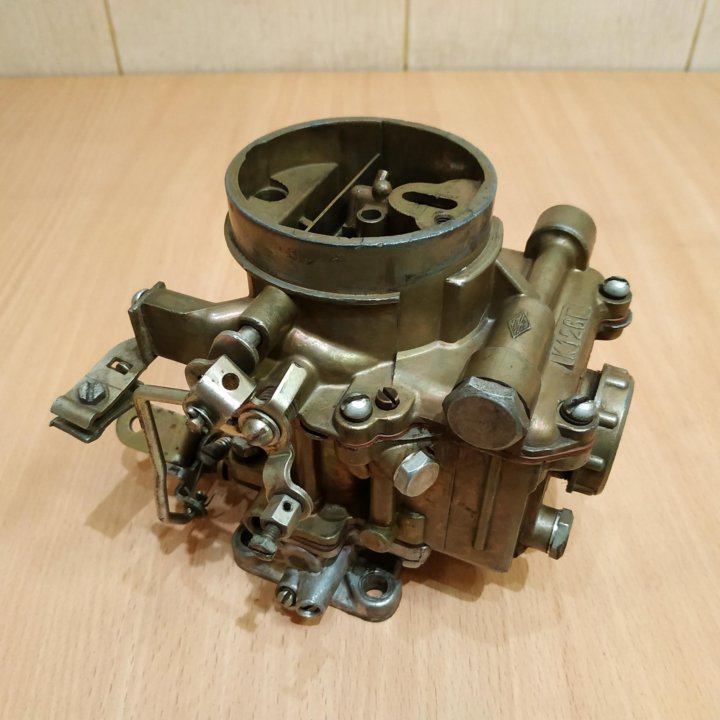

Карбюратор К 126 является базовой моделью для автомобилей УАЗ. Как и большинство других подобных устройств, К 126 имеет две рабочих камеры для смешивания, первичную и вторичную. В конструкцию входят также следующие элементы: воздушная заслонка, главная дозирующая система как для первичной, так и для вторичной камеры, экономайзер, ускорительный насос и устройство обеспечения работы на холостых оборотах.

При работе карбюратора топливная смесь разных составов образуется при режиме:

• холостого хода;
• малых и средних нагрузок двигателя;
• полной загрузки мотора;
• резкого ускорения автомобиля.

В конструкции агрегата предусмотрены возможности для холодного запуска двигателя и после его кратковременной остановки. Конструктивно карбюратор можно описать как двухкамерный, двухдиффузорный, в нем организовано последовательное открытие камер.

Схема карбюратора К126Н

Обычно регулировочные работы проводятся при установке карбюратора на двигатель или из-за сбоев в его работе. Нужно отметить, что несмотря на некоторые технические отличия моделей 151 и ДААЗ 4178 на УАЗ от базовой модификации К 126, регулировка их примерно одинаковая.

Для сравнения рассмотрим устройство карбюратор ДААЗ 4178 на УАЗ. Он имеет следующие конструктивные элементы:

• главную систему дозирования для каждой из двух камер;
• систему холостого хода;
• переходную систему между камерами;
• ускорительный насос диафрагменного типа;
• пусковое устройство;
• эконостат;
• электромагнитную систему экономайзера.

Конструкция карбюратора ДААЗ 4178 на УАЗ является более современной, что позволяет получить улучшенные и стабильные характеристики. К тому же его регулировка проще и понятнее.

Техническое обслуживание и регулировка

Среди операций технического обслуживания можно выделить такие:

• контроль надежности крепления самого карбюратора и его подвижных элементов;
• контроль и регулировка уровня топлива в поплавковой камере устройства;
• регулировка холостых оборотов двигателя;
• контроль работы ускорительного насоса и экономайзера;
• очистка каналов и поверхностей карбюратора от стойких отложений;
• контроль пропускной способности карбюраторных жиклеров.

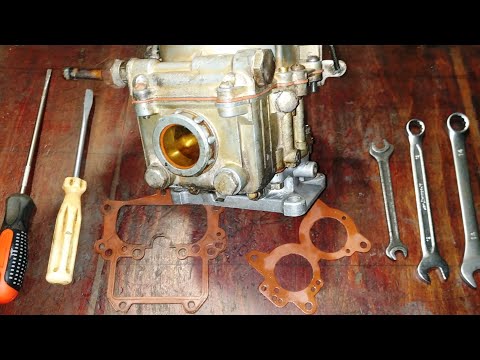

Мастер выполняет регулировку

Операция регулировки уровня топлива проводится на неработающем двигателе. При использовании ручной закачки уровень топлива в поплавковой камере должен установиться между специальными метками в смотровом окне карбюратора. Регулируем только после снятия крышки поплавковой камеры. Необходимо немного подогнуть язычок специального ограничителя таким образом, чтобы ход иглы находился в пределах 1,2-1,5 мм. Из-за износа деталей уровень топлива в камере постепенного повышается, поэтому рекомендуется устанавливать его по нижней границе.

Регулировка оборотов холостого хода проводится упорным винтом дроссельной заслонки и винтом ограничения токсичности. Вначале винт ограничения токсичности заворачивают до упора и выкручивают на 1,5 оборота. Запустив мотор, регулировочным винтом дроссельной заслонки устанавливают обороты на уровне 550-650 в минуту. После этого доводят токсичность выхлопных газов до нормы.

Техническое обслуживание и регулировка

Следует отметить, что у родственных моделей карбюраторов, к которым относится модель К-151 производства ОАО «Топливные системы», изменения конструкции минимальны. В связи с этим и регулировка не будет значительно отличаться от описанных выше операций.

На первом этапе выставляем винтом холостых оборотов значение в 550-650 об./мин., а для трехлитрового мотора – 750. Далее за счет вращения винта состава смеси выставляем качественную составляющую в допустимых пределах. На заключительном этапе сначала увеличиваем холостые обороты на 100 в минуту, а затем при помощи винта состава смеси возвращаем их к первоначальному значению.

Правильность проведенных работ можно проверить за счет одноразового повышения оборотов до 1500 с последующим резким перекрыванием дросселя. В результате карбюратор 151 не должен позволить упасть холостым оборотам двигателя ниже установленного значения.

Исправно работающий карбюратор 151 модели позволяет совершать плавный равномерный разгон. Отсутствие рывков, умеренный аппетит – результат правильных регулировок, выполненных вами.

Карбюратор ДААЗ 4178

Для еще одной модели карбюратора, который устанавливается на внедорожную модель УАЗ, производитель рекомендует такие работы:

• проверка уровня топлива в поплавковой камере;
• регулировка пускового устройства.

В карбюраторе ДААЗ 4178 на УАЗ изначально имеется регулировка уровня топлива. Контролируемый параметр должен составлять 25-27 мм, и замеряется он от верхней плоскости устройства при снятой крышке.

Регулировка пускового устройства на карбюраторе ДААЗ 4178 на УАЗ проводится по следующей схеме.

1. Закрывают воздушную заслонку агрегата.
2. При нажиме на шток диафрагмы получают пусковой зазор в 6,4-6,8 мм на начальном этапе открытия заслонки. В случае необходимости зазор должен быть отрегулирован до указанного значения.
3. Для дроссельной заслонки ДААЗ 4178 на УАЗ регулировка проводится исходя из показателей в 1,3-1,4 мм. В случае несоответствия нужно специальным регулировочным винтом выставить такое значение.

Опыт эксплуатации разных моделей

Среди особенностей работы отдельных моделей карбюраторов для УАЗ можно выделить следующие.

1. Модель К 126 отличается простой и надежной конструкцией, не требует частых регулировок. Качественное смесеобразование позволяет устанавливать расход топлива на уровне 13 л/100 км для городских условий и 11 л/100 км при движении по шоссе. Машина с карбюратором 126 обладает неплохими динамическим характеристиками.

2. Карбюратор К151 на УАЗе

   Карбюратор 151 расходует много топлива: в городском ритме машина потребляет до 16 л/100 км. Кроме того, 151 модель очень требовательна к точности настроек качества смеси. При незначительных отклонениях наблюдаются не только сбои в работе на холостых оборотах, но и ухудшение тяговых и динамических показателей. При установке модели 151 на двигатель можно получить отличный запуск мотора в любых погодных условиях.

3. Карбюратор ДААЗ 4178 на УАЗ Димитровградского автоагрегатного завода наделяет мотор умеренным аппетитом, особенно при спокойном режиме движения. Но и при резких ускорениях карбюратор демонстрирует себя с лучшей стороны, живо откликаясь на педаль газа. В случае установки ДААЗ 4178 на УАЗ частая регулировка может быть вызвана засорением топливного фильтра. Но если замена фильтра проводится своевременно, в работе карбюратора проблем не будет.

Ошибочно было бы считать систему питания, которую представляют модели карбюраторов, представленные в обзоре, устаревшей и не имеющей права на эксплуатацию. Доступность проведения самостоятельного обслуживания, невысокая стоимость ремонта – все это делает карбюраторную схему питания актуальной.

Перечисленные модели карбюраторов являются взаимозаменяемыми, разве что для модели 126 требуется установка дополнительной прокладки между устройством и коллектором. Опыт длительной эксплуатации различных моделей агрегатов позволяет выявить их конструктивные и эксплуатационные особенности и недостатки. Также это помогает четко определить необходимые регулировочные и ремонтные работы.

Расчетный расход топлива, хорошие динамические характеристики, соответствующий экологическим нормам выхлоп. Нельзя сказать, что карбюраторный двигатель не может дать всего этого. Необходимы только своевременное обслуживание и правильные настройки для исправной работе агрегата.

Как устроен карбюратор К126Г

Содержание

1. О карбюраторных системах
2. Устройство карбюратора
3. Применяемость
4. Возможные неисправности
5. Регулировка
6. Разнообразие производителей
7. Преимущества и недостатки

Эпоха карбюраторной техники давно осталось в прошлом. Сегодня топливо поступает в двигатель автомобиля под управлением электроники. Однако автомобили, имеющие в своей топливной системе карбюраторы, ещё остались.

Кроме ретроавтомобилей, существуют ещё вполне рабочие «лошадки» — УАЗы, а также классика от Тольяттинского автозавода. И значит, умение разобраться в устройстве, осуществить техническое обслуживание, произвести ремонт карбюратора остаётся в цене.

Речь в данной статье пойдёт о карбюраторе К126Г. Регулировка карбюратора К126Г — тонкое мероприятие, требующее определённых навыков и хорошего знания его состава и принципов работы. Но для начала вспомним немного о том, что вообще такое карбюратор.

О карбюраторных системах

Итак, что же такое карбюратор? В переводе с французского carburation — «смешивание». Отсюда становится понятным назначение устройства — для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.

Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.

Карбюратор — достаточно тонкое в настройке устройство. Регулировка карбюратора К126Г должна производиться при каждом техническом обслуживании и любой проблеме. Правильно же настроенный узел подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.

Устройство карбюратора

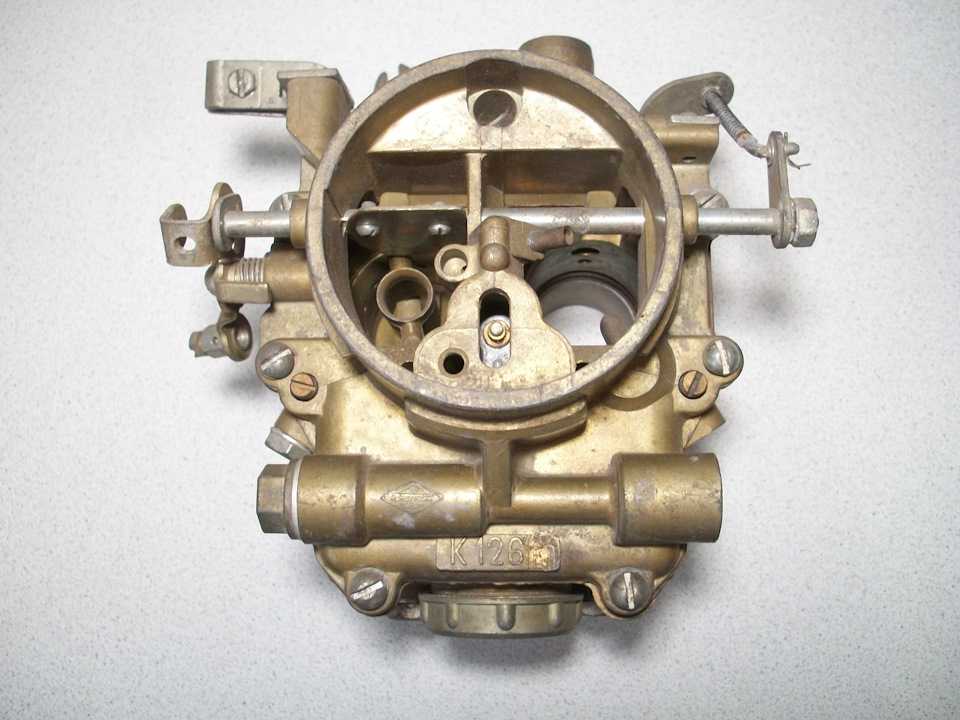

Карбюратор К126Г является типичным представителем двухкамерного варианта. То есть в составе К126Г имеются поплавковая и две смесительных камеры. И если первая работает постоянно, то вторая начинает включаться в работу только на динамичных режимах при достаточной нагрузке.

Карбюратор К126Г, устройство, регулировка и ремонт которого описываются в этой статье, является достаточно популярным для автомобилей УАЗ. Устройство очень неприхотливо в работе и устойчиво к попаданию мусора.

В поплавковой камере К126Г имеется смотровое окошко, по которому можно определять уровень топлива. Карбюратор имеет в своём составе несколько подсистем:

• холостого хода;
• пуска холодного двигателя;
• ускорительного насоса;
• экономайзера.

Первые три работают только в первичной камере, а для системы экономайзера предусмотрен отдельный распылитель, который выводится в воздушный канал второй камеры карбюратора. Общее управление устройством осуществляется с помощью системы «подсоса» и педали акселератора.

Применяемость

Карбюратор с маркировкой «К126Г» устанавливался и до сих пор обслуживается на автомобилях Газ-24 «Волга» и УАЗ, с двигателями преимущественно УМЗ-417. Автовладельцы «УАЗиков» в особенности любят эту модель за неприхотливость и способность работать даже с засорённым топливом.

При незначительной доработке (сверление отверстия) К126Г устанавливают на двигатели УМЗ-421. А это могут быть как УАЗ, так и «Газель». Предшественником К126Г можно считать К151, а следующей моделью — К126ГМ.

Регулировка карбюратора К126Г является самым популярным вопросом среди карбюраторщиков. Но для начала рассмотрим разные неполадки, которые могут случиться с К126Г.

Возможные неисправности

Все неисправности описываемой системы либо видны визуально, либо их легко проверить. Одна из основных проблем — неустойчивая работа двигателя на холостых оборотах, либо их совсем нет. Карбюратор К126Г, регулировка расхода топлива которого в норме, без особых проблем позволяет двигателю работать в холостом режиме.

Вторым моментом, по которому видно, что устройство неисправно и требует настройки, является увеличение расхода топлива. Причин может быть несколько, поэтому регулировка и настройка карбюратора не всегда помогают.

Решить проблему может плановая регулярная очистка всех составляющих элементов. Возможна и неполная очистка при не снятом с авто карбюраторе, но она нежелательна. К126Г, как и любое механическое устройство, предпочитает хороший уход.

Регулировка

Необходимость в регулировке карбюратора может возникнуть по разным причинам. Это может быть плановое техническое обслуживание или решение вопросов с неисправностью. Причём простую регулировку по инструкции выполнить достаточно просто. Минус в том, что она не всегда помогает в решении. Опытные механики с большим опытом по ремонту карбюратора не берутся за работу без регулировки клапанов.

Для того чтобы устройство смешивания топливно-воздушной смеси функционировало без перебоев и его не требовалось постоянно регулировать, необходимо своевременное обслуживание. Достаточно производить элементарный осмотр на подтекание и герметичность и промывать карбюратор хотя бы частично. Иногда необходимо проверять уровень топлива в поплавковой камере, а также пропускную способность жиклеров как топливных, так и воздушных.

Если подходить к вопросу системно, то необходимо выделить следующие виды настройки карбюратора:

• холостого хода;
• уровня топлива в камере с поплавком;
• клапана экономайзера.

Регулировка карбюратора К126Г на УАЗ чаще всего подразумевает наладку конкретно холостого хода. Итак, рассмотрим последовательность действий по возвращению авто устойчивости на холостых оборотах.

Разнообразие производителей

На сегодня наибольшую популярность завоевал именно «Пекар». Пользователи отмечают в отзывах более устойчивую работу, а также высокие динамические качества при экономном расходе топлива в районе 10 л на 100 км. Стоит отметить, что регулировка карбюратора «Пекар» К126Г осуществляется аналогичным приведённому выше способом.

Карбюратор К126Г достаточно популярен у владельцев УАЗ. Его ценят за ряд преимуществ, которые отсутствуют у более современных моделей:

• устойчивая работа при наличии засорения;
• неприхотливость к качеству топлива;
• достаточная экономность.

Карбюратор К126Г, регулировка качества смеси которого производится регулярно, будет работать без всяких проблем. Простота конструкции — гарант надёжности. В данном случае это будет соответствовать, но при условии планового технического обслуживания.

У К126Г есть один неприятный недостаток. В случае перегрева корпус устройства может подвергнуться деформации. Это происходит, когда резьбовые соединения карбюратора затянуты с лишним усилием.
