Из каких соображений выбирается длина юбки поршня: возможные дефекты и способы их предупреждения |

Содержание

возможные дефекты и способы их предупреждения

Поршень является одной из основных деталей насосов, компрессоров и поршневых двигателей внутреннего сгорания. Его основная функция – преобразование энергии сжатого газа в энергию поступательного движения или наоборот (в компрессорах).

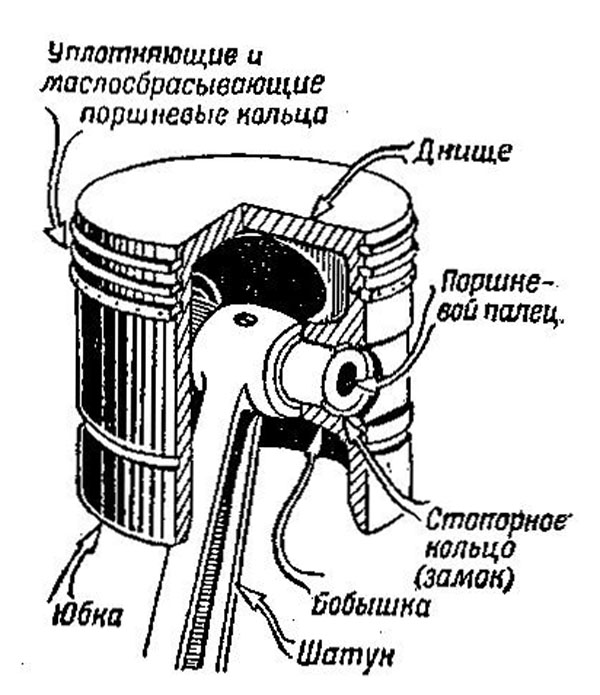

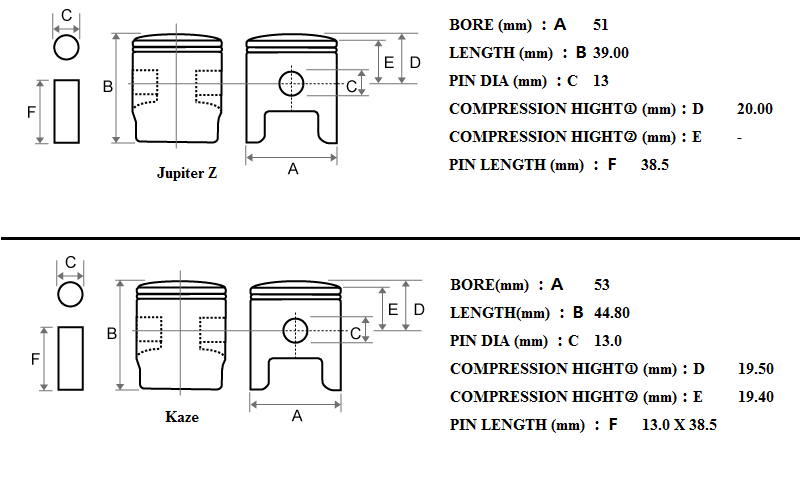

Поршень состоит из:

Днища, воспринимающего газовые силы и тепловую нагрузку

Уплотняющей части, препятствующей прорыву газов (компрессионные и маслосъемные кольца)

Направляющей части, поддерживающей положение поршня в самых верхних и нижних точках движения

Днище и уплотняющая часть образовывают головку поршня, нижняя направляющая часть – юбку. Рассмотрим ее строение, функции и возможные дефекты подробнее.

Юбка отвечает за прямолинейное движение поршня в цилиндре. Она передает его стенкам боковое усилие, величина которого зависит от положения поршня и особенностей протекания рабочих процессов.

Боковая поверхность юбки отводит тепло от поршня и колец к цилиндру. Чем больше эта поверхность, тем лучше теплоотдача.

Однако слишком длинной юбка быть не может, так как при этом увеличивается масса поршня и усиливается его трение о стенки цилиндра. Именно поэтому в некоторых, особенно спортивных и высокофорсированных ДВС, ненагруженные части юбки срезаются по диаметру, а современные Т-образные поршни вообще не имеют юбок.

Стандартные поршни еще на заводе-изготовителе обрабатываются специальными антифрикционными покрытиями (АФП), что позволяет предотвратить их усиленный износ, тем самым увеличив КПД и мощность двигателя.

Сегодня возможность продлить срок эксплуатации поршней имеют не только их производители, но и все автовладельцы. АФП приобрели всеобщую доступность благодаря российской компании Моденжи, занимающейся их разработкой и производством. Для юбок поршней она выпускает антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС.

Состав на основе мелкодисперсного дисульфида молибдена высокой степени очистки и графита создает на поверхностях юбок прочный защитный слой, предотвращающий их трение о стенки цилиндра, возникновение задиров и быстрый износ.

Покрытие MODENGY Для деталей ДВС отверждается в условиях нормальной температуры, что особенно удобно для частного использования. Аэрозольная упаковка позволяет обходиться минимальным набором инструментов при работе.

Состав обладает низким коэффициентом трения, широким диапазоном рабочих температур и небольшим расходом.

Для очищения, обезжиривания и подготовки юбок поршней к нанесению покрытия применяется Специальный очиститель-активатор MODENGY. Он обеспечивает прочное сцепление АФП с поверхностью и длительный срок его службы.

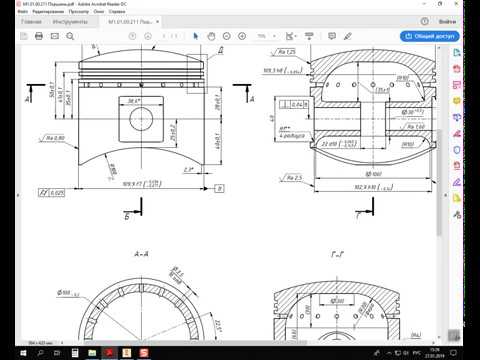

На юбке расположены бобышки (приливы) с отверстиями для поршневого пальца. С днищем поршня они соединены массивными литыми ребрами. В области приливов вес материала больше, чем в других местах, поэтому деформации от воздействия высоких температур наиболее часто появляются именно в плоскости бобышек.

Для снижения напряжения в районе приливов имеются прямоугольные углубления 0,5-1,5 мм, сформированные литьем или фрезерованием – так называемые «холодильники». Они служат для охлаждения поршня и способствуют передаче газовых сил ближе к оси шатуна, что разгружает днище поршня.

Ось пальца в большинстве поршней смещена в целях уравнивания боковых давлений на юбку в момент сжатия и рабочего хода. Именно поэтому он монтируется по метке, нанесенной на днище, а не произвольно.

В целях сокращения теплового зазора без риска возникновения задиров юбке поршня придают легкую конусную форму, сужая на несколько сотых миллиметра у днища. Это необходимо для того, чтобы поршень при неравномерном нагреве расширялся одинаково.

В плоскости, перпендикулярной оси поршневого пальца, юбка испытывает самые большие нагрузки, поэтому имеет форму овала – для компенсации износа стенок.

При определенной длине шатуна и окружности вращения коленчатого вала возникает риск его контакта с юбкой в самой нижней точке движения поршня. Особенно это актуально для высокофорсированных двигателей. Проблема решается путем изменения хода поршня и расположения пальца.

Форсированные двигатели в нижней части каждого цилиндра оснащают контроллерами, не позволяющими коленчатому валу и шатуну контактировать с блоком. Нижняя часть юбки поршня имеет зазор, который препятствует ее контакту с шатуном, вращающимся вокруг коленвала.

При выставлении зазора очень важно соблюсти его постоянство по всем сторонам юбки. Тем самым обеспечивается сохранность балансировки шатунно-поршневой группы.

При низком уровне масла в двигателе на юбке поршня, которая постоянно контактирует со стенками цилиндра вместе с поршневыми кольцами, возникают различные повреждения. Рассмотрим наиболее типичные деформации и причины их возникновения.

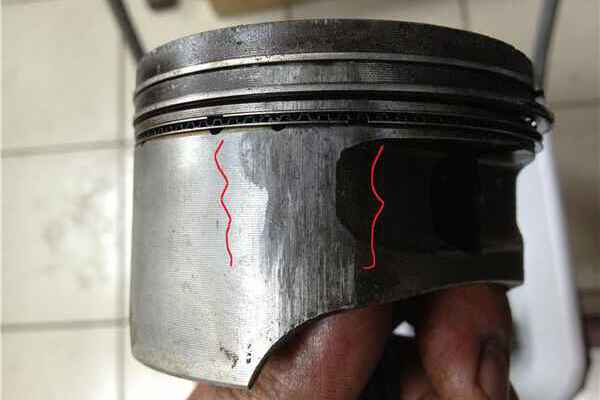

Двусторонние задиры на юбке поршня

Основная причина возникновения задиров – перегрев двигателя. Он может стать следствием недостаточного зазора между поршнем и внутренней поверхностью цилиндра, а также нарушения различных процессов: сгорания топлива, циркуляции охлаждающей жидкости, работы вентилятора.

Алюминий, из которых изготавливаются современные поршни, под воздействием высоких температур расширяется в два раза больше, чем серый чугун цилиндра, поэтому задиры на юбке могут возникать из-за слишком высокой термической нагрузки.

Для профилактики задиров при установке деталей ЦПГ необходимо учитывать диаметр поршня и величину монтажного зазора. Кроме того, следует регулярно контролировать уровень охлаждающей жидкости, состояние помпы, термостата, вентилятора.

Задиры на стороне наибольшей боковой нагрузки на юбку поршня

Причина чаще всего заключается в низком уровне масла, слишком долгом прогреве двигателя, засоренном масляном канале шатуна и/или форсунки.

Использование моторного масла плохого качества или несоответствующего класса так же может вызвать усиленное трение поршня о стенки цилиндра.

Ребристый цилиндр двигателя с воздушным охлаждением может перегреваться из-за сорванных дефлекторов или загрязненных охлаждающих ребер.

Для профилактики появления односторонних задиров на юбке необходимо исключить масляное голодание двигателя, контролировать его давление, проверять масляные каналы в шатуне на пропускную способность.

Несимметричное пятно контакта на юбке поршня

Масляный нагар на одной из сторон жарового пояса юбки свидетельствует о боковом уводе поршня в цилиндре.

Если одной стороной он прилегает к стенке, то с противоположной имеет большой зазор, через который проникают горячие выхлопные газы, выжигающие масляную пленку.

При таких геометрических отклонениях поршневые кольца также двигаются с перекосом, вибрируют и вызывают насосный эффект, ведущий к увеличенному расходу масла.

Боковой увод поршня может происходить из-за непараллельного расположения отверстий в головке шатуна, ее перекоса или деформации.

Если гнездо коренного подшипника имеет скошенную опору (по причине выработанных вкладышей), он может располагается на картере с перекосом, что ведет к непрямолинейному движению поршня.

Во избежание смещения поршня гнездо коренного подшипника, коленчатый вал и шатун должны иметь соосную обработку и монтаж. Необходимо затягивать болты головки цилиндра в соответствии с указаниями производителя, следить за тем, чтобы шатун не имел изгибов, обеспечивать чистоту при монтаже двигателя.

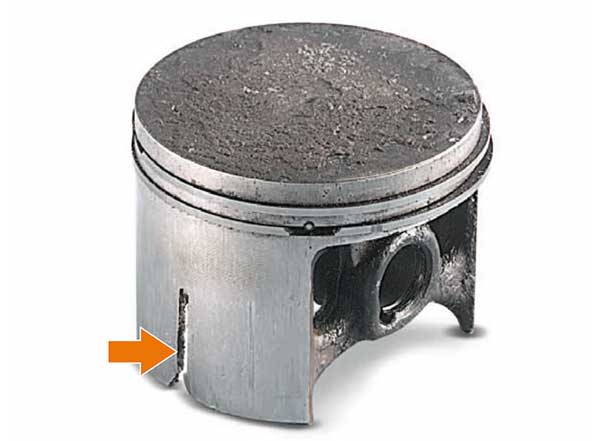

Задиры с четкими границами только на нижнем участке юбки поршня

Образуются вследствие недостаточного локального зазора между поршнем и отверстием цилиндра, обусловленного, в свою очередь, слишком тесным охватом гильзы. Это происходит из-за использования неправильно подобранного (слишком толстого) уплотнительного кольца, применения дополнительных прокладочных средств, смещения уплотнителя.

Во избежание недостаточного зазора, который может вызвать деформацию цилиндра, болты головки следует затягивать в соответствии с предписаниями. Гильзы цилиндров мокрого типа монтируются вначале без прокладок.

Сильный износ юбки поршня, поверхность шершавая и матовая

На появлении такой проблемы указывает повышенный расход масла, сложности с запуском ДВС (особенно при низких температурах), его недостаточная мощность.

Возникновение шершавых участков и борозд на юбках обычно сопровождается появлением больших зазоров на поршневых кольцах, их радиальным и осевым износом.

Данные повреждения возникают вследствие абразивного износа поршней. Загрязнения проникают в камеру сгорания через систему впуска цилиндра (в этом случае первое поршневое кольцо изношено значительно сильнее, чем третье) или из моторного масла (тогда сильнее всех изношено третье кольцо).

Чтобы избежать подобных проблем, необходимо регулярно проверять герметичность системы впуска и работоспособность воздушного фильтра. Перед монтажом следует очищать от загрязнений картер двигателя и всасывающие трубы.

Глубокие продольные борозды по всей длине и диаметру юбки поршня

Такие следы износа вызваны утончением и ухудшением свойств масляной пленки вследствие слишком высокой доли топлива в масле.

Причиной может являться также неправильно настроенная система впрыска, которая при холодном пуске двигателя подает в камеру сгорания слишком насыщенную смесь.

Инжекторные форсунки могут работать неправильно из-за засора топливного фильтра – при слишком малом зазоре поршень бьет по головке цилиндра, провоцируя тем самым неконтролируемый впрыск форсунок.

К перебоям в зажигании приводит слишком низкое давление сжатия из-за негерметичности клапана или прокладки головки цилиндра, неправильной настройки фаз газораспределения, наличия слишком большого зазора между днищем поршня в верхней мертвой точке и головкой блока цилиндров, дефектов поршневых колец, неисправности свечей зажигания, общей изношенности двигателя.

Профилактика дефекта состоит в правильной настройке системы впрыска (обогащения смеси при холодном пуске и т.п.), своевременном обследовании инжекторных форсунок и свечей зажигания, соблюдении интервалов замены топливных фильтров.

Возврат к списку

Контрольные вопросы

1.
Перечислите преимущества и недостатки
цилиндров, расточенных непосредственно
в блоке цилиндров, выполненных в виде
сухих и мокрых

гильз.

2.
Назовите способы увеличения жесткости
блока цилиндров, блоккартера.

3.
Перечислите наиболее горячие участки
камеры сгорания.

4.
Какие преимущества имеют детали из
алюминиевых сплавов?

5.
Чем объясняется большая температурная
напряженность поршней дизелей?

6.
С какой целью на нерабочей части юбки
поршня делают вырезы?

7.
Из каких соображений выбирается длина
юбки поршня?

8.
Пути отвода теплоты от поршня.

9.
Зачем юбку поршня выполняют овальной
в поперечном сечении и бочкообразной
в продольном?

10.
Назовите основные факторы, определяющие
число компрессионных колец.

11.
Чем отличается первое компрессионное
кольцо, как облегчить условия его работы?

12.
Почему при применении в двигателе
минерального масла температура в канавке
первого компрессионного кольца не
должна превышать 240 °C?

13.
При помощи каких сил компрессионное
кольцо прижимается к зеркалу цилиндра?

14.
Назначение и типы компрессионных
поршневых колец.

15.
Чем обеспечивается быстрая приработка
кольца к цилиндру?

16.
С какой целью компрессионные кольца
выполняют с грушевидной эпюрой радиального
давления на стенку цилиндра?

17.
Какова величина зазора в замке
компрессионного кольца на прогретом
двигателе?

18.
Зачем юбка поршня покрывается тонким
слоем олова или его заменителя?

19.
Преимущества и недостатки поршневого
пальца, запрессованного в головку
шатуна.

20.
Преимущества и недостатки поршневого
пальца плавающего типа.

21.
Условия сборки поршневого пальца с
поршнем.

22.
Способы уплотнения мокрых гильз.

23.
Назначение и типы маслосъемных поршневых
колец.

24.
Какие факторы учитываются при выборе
порядка работы цилиндров?

25.
Как определить угол смещения кривошипов
коленчатого вала, очередных по порядку
работы цилиндров?

26.
Какие силы действуют вдоль оси коленчатого
вала? Способ осевой фиксации коленчатого
вала.

27.
Где целесообразнее размещение шестерен
привода распределительного вала и
топливного насоса высокого давления и
т.п. – на носке или хвостовике вала,
почему?

28.
В чем назначение противовесов?

29.
Преимущества и недостатки полноопорных
коленчатых валов.

30.
Какие силы действуют в КШМ одноцилиндрового
двигателя?

31.
Назначение и устройство гасителя
крутильных колебаний (демпфера). Почему
его необходимо устанавливать на носке
коленчатого вала?

32.
Каким способом передается крутящий
момент от коленчатого вала на маховик?

33.
С какой целью балансировка коленчатого
вала осуществляется в сборе с маховиком?

34.
Почему стержень шатуна, как правило,
имеет двутавровое сечение?

35.
Каким образом смазывается сопряжение
втулки шатуна и поршневого пальца?

36.
С какой целью уменьшают площадь опоры
головки шатунного болта и его гайки?

37.
С какой целью головка болта имеет
уменьшенную высоту и срезается с наружной
стороны?

38.
С какой целью разъем кривошипной головки
шатуна делается косым?

39.
Почему кривошипная головка шатуна
должна иметь большую жесткость?

40.
Перечислите отличительные особенности
резьбы шатунного болта.

41.
Почему нельзя менять местами крышки
разных шатунов?

42.
Как обеспечивается плотное прилегание
вкладыша к постели?

43.
Какой шатунный вкладыш нагружен больше
– верхний или нижний?

44.
Объясните, с какой целью проверяют и
подтягивают болты крепления головок
цилиндров.

45.
Почему компрессию проверяют на прогретом
двигателе?

46.
При каком техническом обслуживании
проверяют, подтягивают и регулируют
опоры двигателя?

47.
Назовите детали, техническое состояние
которых влияет на величину компрессии.

Как длина юбки поршня влияет на срок службы двигателя ∧ СДЕЛАЙ САМ » Самодельное судостроение, оснащение, переоборудование и ремонт, Школы и классы «Сделай сам» »

∧ MEDIA w/Creator Directory » Документация по продукту, книги, журналы, видео, веб-сайты »

СОДЕРЖАНИЕ СТРАНИЦЫ: ( 9Связанные ресурсы: EAB Темы с каталогами, поставщиками, продуктами: СМИ: книги, веб-сайты,+.
⇒ Посетите домашнюю страницу ПОПУЛЯРНЫЕ СТАТЬИ EAB, чтобы ознакомиться с широким спектром возможностей нашего веб-сайта.
⇒ 20 самых популярных статей этого месяца на нашем веб-сайте EAB .
⇒ Макет страниц веб-сайта EverythingAboutBoats.org : типы страниц, содержание, темы,+.
⇒ Чего удалось добиться нашей некоммерческой академии Anchors Aweigh Academy и ее веб-сайту EAB .
⇒ Участники должны ВОЙТИ, чтобы получить доступ к областям только для членов на этом веб-сайте.
⇒ Станьте членом Академии и получите доступ к дополнительным страницам и программам!
⇒ Комментарии: Отправить на ⇒ Комментарии♥EverythingAboutBoats.org (Замените «♥» на «@»).

ΞPIXΞ
ΞЗаголовокΞ .

Длина юбки поршня двигателя может существенно повлиять на срок службы двигателя. В двигателях, у которых нет крейцкопфа для восприятия боковых нагрузок, боковые нагрузки воспринимаются юбкой поршня, трущейся о стенку цилиндра. Этот процесс проиллюстрирован на диаграмме 4-тактного цикла ниже, где видно, что поршень сначала давит на правую сторону цилиндра во время такта сжатия (см. первую желтую стрелку — влево), а затем еще сильнее давит на левую сторону. цилиндра на рабочем такте (см. вторую желтую стрелку – вправо). Это толкающее усилие, конечно же, связано с изменением угла наклона шатуна к шатунной шейке коленчатого вала при вращении коленчатого вала.

Между длиной юбки поршня и сроком службы двигателя существует прямая зависимость. Чем короче юбка поршня, тем выше износ поршней, колец и отверстий цилиндров. Как показано на схеме 4-тактного цикла выше, поршень прижимается к стенке цилиндра (желтые стрелки) под углом шатуна к шатунной шейке коленчатого вала. Как правило, чем меньше смазанная поверхность поршня прилегает к цилиндру, тем выше износ компонентов. Кроме того, чем короче юбка поршня, тем больше вероятность вздутия поршня в отверстии цилиндра, что приводит к более неравномерному износу. Двигатели с высокой степенью сжатия, особенно дизельные двигатели, должны иметь более длинные юбки поршня, чтобы выдерживать более высокие боковые нагрузки на поршни и цилиндры.

Сравните длину юбки поршня Detroit Diesel 8.2 с коротким сроком службы, показанной внизу слева, с юбкой поршня Caterpillar 7N4515 с длительным сроком службы, показанной внизу справа. Двигатели с более длительным сроком службы обычно имеют юбки поршня, длина которых не меньше диаметра отверстия цилиндра.

Short-Lifed 8.2 Long-Lifed Cat

Единственным исключением из этого правила является сверхдолговечный двигатель с крейцкопфом, которому не требуется юбка поршня, поскольку верхняя часть шатуна не прикреплена непосредственно к поршню. Верхняя часть шатуна крепится к крейцкопфу, который перемещается по направляющим каналам. Затем длинный поршневой шток соединяет крейцкопф с поршнем. Смазанная крейцкопф несет боковые нагрузки вместо поршня (см. Двигатель крейцкопфа ниже). Срок службы некоторых крейцкопфов составляет более 100 лет при круглосуточной работе без выходных, прежде чем потребуется капитальный ремонт. Некоторые из этих двигателей уже отработали более 400 000 часов без разборки. Они становятся все более распространенными на больших грузовых судах, где они являются одними из самых мощных двигателей в мире.

Дизельный двигатель Sulzer с крейцкопфом

Еще один двигатель, который обеспечивает почти нулевые боковые нагрузки на поршень и, следовательно, чрезвычайно долгий срок службы, — это двигатель Beam. Обычный термин для этой «качающейся» функции — «Ходячий луч». Он был включен во многие ранние паровые двигатели, особенно те, которые использовались для морских двигателей. Знакомое применение шагающей балки — насосные станки для нефтяных скважин.
