ТЕХНИЧЕСКОЕ ОСВИДЕТЕЛЬСТВОВАНИЕ ДОМКРАТОВ

Каждый реечный, винтовой и гидравлический домкрат должен иметь технический паспорт завода-изготовителя и табличку с указанием грузоподъемности.
Домкраты, находящиеся в эксплуатации, подвергаются техническому освидетельствованию и испытанию в соответствии с п. 5.53 СНИП ΙΙΙ-Α.ΙΙ-62 не реже чем через 12 мес.

Испытание домкратов при техническом освидетельствовании должно производиться на статическую нагрузку, превышающую предельную паспортную грузоподъемность не менее чем на 10%. Домкрат должен находиться под этой нагрузкой в течение 10 мин, причем винт (рейка, шток) его должен быть выдвинут в крайнее верхнее положение. У гидравлических домкратов к концу испытания падение давления не допускается более 5%. Результаты испытания заносят в паспорт.

УНИВЕРСАЛЬНЫЙ СТЕНД ДЛЯ ИСПЫТАНИЯ ТАКЕЛАЖНОГО ОБОРУДОВАНИЯ

На рис. 5-7 показан универсальный стенд, предназначенный для испытания блоков, талей, домкратов и монтажных поясов на максимальную нагрузку 15 т.

Рис. 5-7. Универсальный стенд для испытания такелажного оборудования,

Стенд состоит из железобетонного фундамента на котором укреплены две опорные двутавровые балки 1. На консолях балок установлены две трубы 2 0 219X4,5 мм, высотой 12 м.
По трубам перемещается поперечина 3, на которой закреплен динамометр 4, к поперечине также закреплены две тяги 5 для испытания домкратов. К верхней балке 6 прикрепляется неподвижный блок, на балках 1 устанавливают лебедку 7. К консолям балок 1 приварена плита 8, а к ней — пластина 9, в которой, как и в поперечине 3, имеется отверстие для тяги, которой они могут быть соединены друг с другом.

При испытании стропов, блоков и талей эта тяга должна быть установлена, а при испытании домкратов ее снимают.
Нагрузка на испытуемые стропы, блоки и домкраты создается лебедкой через систему полиспастов; нагрузку на тали могут создавать сами тали. Величину нагрузки указывает динамометр.

• Назад
• Вперед

• Назад
• Вперед

• Вы здесь:
• org/ListItem»> Главная
• Книги
• Архивы
• Эксплуатация электрических машин и аппаратуры

Читать также:

• Транспортировка установка и свертывание ДЭС
• Новое оборудование для систем возбуждения и опыт его эксплуатации
• Электросварщик оборудования АЭС
• GE объявляет о запуске электростанции мощностью 500 МВт в Ираке
• Скоро в иракскую сеть будет добавлено 2250 МВт

Требования при работе с домкратами

В сегодняшней заметке разберем основные требования охраны труда которые предъявляются к домкратам при выполнении работ.

Большинство несчастных случаев связанных с работой под автотранспортным средством происходят из-за нарушений требований безопасности при работе с домкратами.

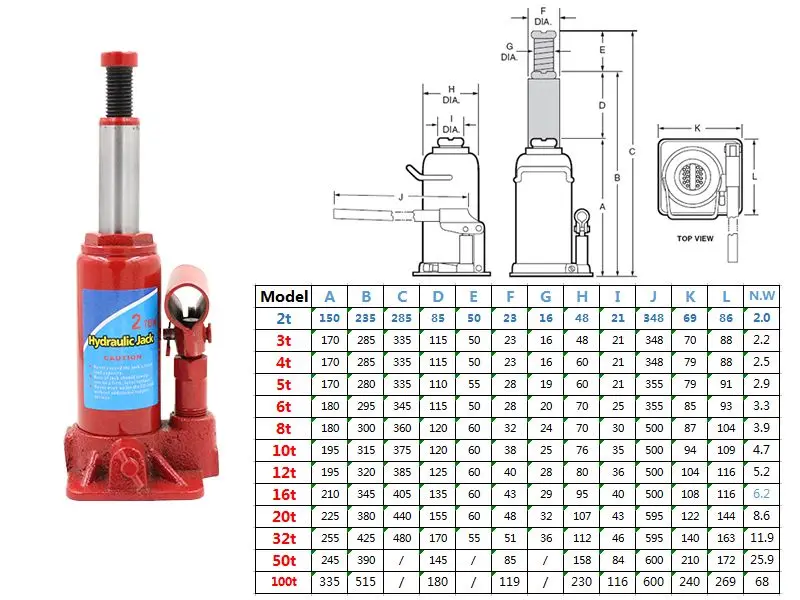

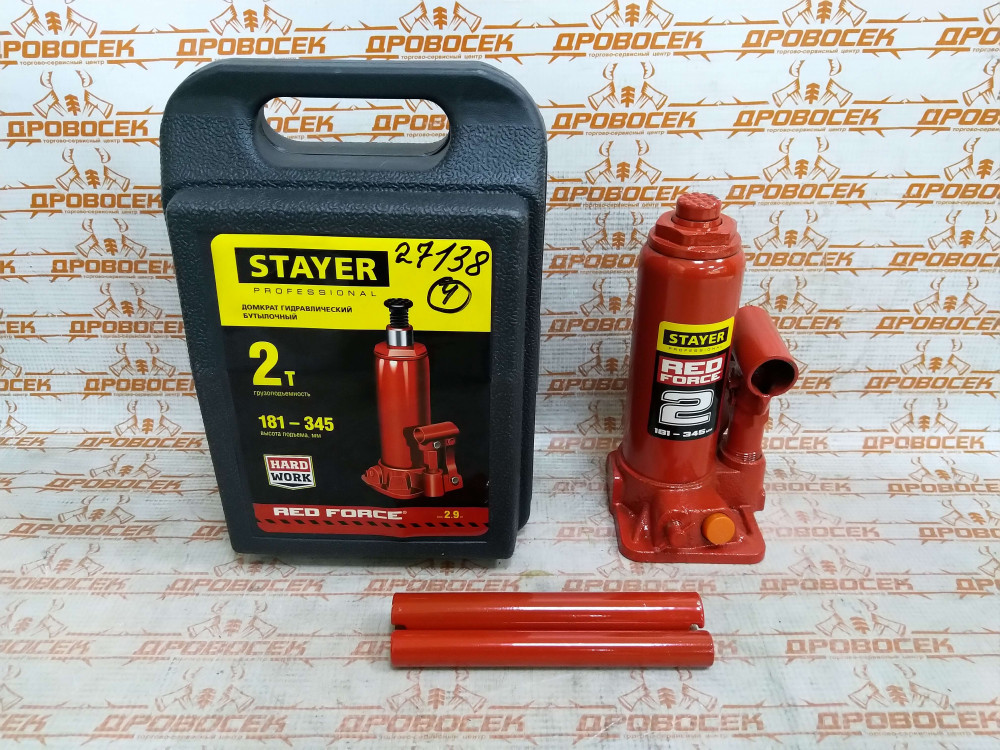

Домкрат — это переставной механизм, предназначенный для подъема конструкций, частей транспортных средств и т.д. на небольшую высоту при воздействии на конструкцию снизу.

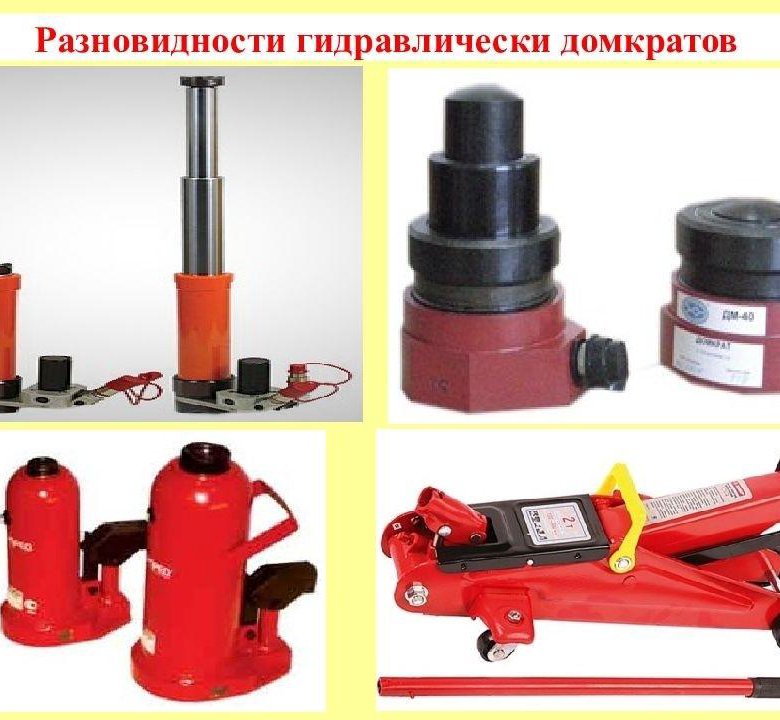

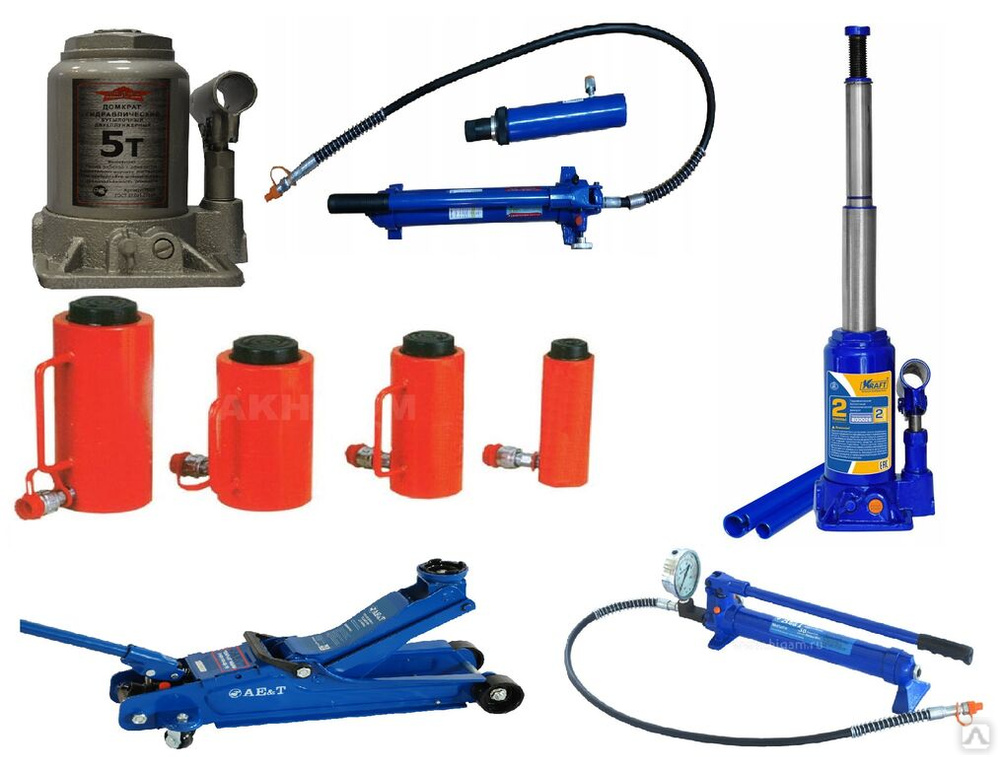

Чаще всего в работе используются следующие виды домкратов:

1. Винтовые
2. Реечные
3. Гидравлические
4. Пневматические

Нормативно-правовые акты для домкратов

Требования охраны труда при работе с домкратами установлены в:

приказе Минтруда России от 27.11.2020 N 835н “Правила по охране труда при работе с инструментом и приспособлениями”, п. 34 -35, п. 111

приказе Минтруда от 09.12.2020 N 871н “Правила по охране труда на автомобильном транспорте”, п. 216, п. 222

Дополнительно, НПА в которых устанавливаются требования непосредственно к домкратам:

ГОСТ Р 53822-2010 Автомобильные транспортные средства. Домкраты гидравлические. Технические требования и методы испытаний, устанавливает технические требования к гидравлическим домкратам.

ГОСТ 34504-2018 Автомобильные транспортные средства. Домкраты механические. Технические требования и методы испытаний, устанавливает технические требования к механическим домкратам.

Требования предъявляемые к домкратам

Все домкраты, находящиеся в эксплуатации должны иметь инвентарный номер, грузоподъемность и дату следующего технического освидетельствования. Данная информация наноситься на корпус домкрата.

При подъема груза домкратом под него должна подкладывается специальная подкладка толщиной 4-5 см. Площадь данной подкладки должна превышать площадь основания домкрата.

Домкрат необходимо устанавливать в строго вертикальном положении.

При вывешивании груза, головку домкрата необходимо упирать в прочные узлы поднимаемого груза во избежание их поломки. При этом между головкой домкрата и грузом устанавливается прокладка.

Чтобы избежать соскальзывания, головка домкрата должна упираться всей поверхностью в поднимаемый груз.

Все части и узлы домкрата должны свободно проворачиваться вручную.

Все трущиеся части домкрата должны периодически смазываться консистентной смазкой

Во время подъема необходимо следить за устойчивостью груза

По мере подъема под груз вкладываются подкладки, а при его опускании — постепенно вынимаются

Освобождение домкрата из-под поднятого груза и перестановка его допускаются лишь после надежного закрепления груза в поднятом положении или укладки его на устойчивые опоры (шпальную клеть).

Требования к домкратам при вывешивании автотранспортных средств

При вывешивании автотранспортных средств с помощью домкратов, при выполнении работ предъявляются следующие дополнительные требования безопасности:

Перед вывешиванием автомобиля с помощью домкрата, под колеса необходимо установить противооткатные устройства (башмаки) — 2 штуки, под неподнимаемые колеса.

После вывешивания автомобиля с помощью домкрата, его необходимо опустить на специальные упоры (козелки).

Если вывешивание автомобиля происходит в “полевых условиях”, то дополнительно необходимо заглушить, двигатель, высадить пассажиров и затормозить автомобиль стояночным тормозом.

Запрещено при работе с домкратом

1. Запрещено нагружать домкрат выше его грузоподъемности. Как было сказано выше, грузоподъемность домкрата должна быть указана на его корпусе. Также грузоподъемность можно посмотреть в паспорте изделия.
2. Запрещено при работе с домкратом применять удлинители в виде труб, которые надеваются его на рукоятку.
3. Запрещено снимать руку с рукоятки домкрата до его опускания на подкладки.
4. Запрещено приваривать к лапам домкрата уголки и трубы, а также вносить изменения в конструкцию устройства.
5. Запрещено оставлять груз на домкрате во время перерывов в работе, а также по окончании работы без установки опоры.
6. Запрещено выполнять работу под автомобилем вывешенном только на домкратах.

Техническое освидетельствование домкратов

Техническое освидетельствование домкратов проводиться в соответствии с технической документацией организацией-изготовителем (паспорт изделия), а также после ремонта или замены деталей домкрата. Периодичность освидетельствования устанавливается организацией изготовителем.

Таким образом получается, что порядок технического освидетельствования домкратов устанавливается в паспорте на изделие.

Это в теории и согласно п. 34 Приказа 835н.

На практике, мною были пересмотрены несколько паспортов организаций изготовителей на домкраты, ни в одном из них не было информации о порядке проведения освидетельствования.

В общем если у кого-нибудь есть утвержденная методика проведения технического освидетельствования домкратов на предприятии с образцами документов, напишите мне на почту admin@help-ot. ru Я её добавлю на сайт.

Дополнительные документы

Инструкция по охране труда при работе с домкратом

Хотите получать последние новости, новые НПА, разъяснения государственных органов и т.д.? Подписывайтесь на наш телеграмм канал!

Методы испытаний гидравлических домкратов часто оказываются ненадежными

В целях обеспечения безопасности рабочее оборудование необходимо проверять каждый год. Это относится и к гидроцилиндрам (домкратам). Как правило, эти баллоны проверяются с помощью статического испытания. «Это безответственно», — говорит Роберт Деккерс, менеджер по обслуживанию Holmatro.

Испытательная группа Holmatro проводит испытания

Компания Holmatro сняла новое видео, чтобы показать, что гидравлическое оборудование должно надлежащим образом проверяться квалифицированным специалистом по обслуживанию. В этом видео команда Holmatro Testteam демонстрирует разницу между статическим и динамическим тестированием. Это последнее видео является частью общей кампании компании по безопасности. В этой кампании команда Holmatro Testteam имитирует риски, связанные с работой с гидравлическим оборудованием высокого давления, и четко и беззаботно объясняет это.

Повреждения не всегда обнаруживаются с помощью статического теста

Безопасность, эффективность и длительный срок службы… Эти факторы имеют первостепенное значение для голландского специалиста по гидравлике Holmatro. Как производитель гидравлического оборудования, мы знаем, насколько важно профессиональное техническое обслуживание. И не только для обеспечения оптимальной работы оборудования, но и для обеспечения безопасности людей, которые его используют.

«При статических испытаниях баллон подвергается давлению на определенном количестве уровней, — объясняет Роберт. — Между этими уровнями или за их пределами могут быть повреждения, которые не обнаруживаются, и все же баллон может быть признан безопасным. Допустим, через сутки после испытания баллон подвергается давлению в 700 бар. Не о чем беспокоиться, когда цилиндр находится под давлением, пока уплотнение вокруг поршня не соприкасается с поврежденной частью цилиндра. Но представляете, что будет, если это произойдет? Это может нанести огромный ущерб не только нагрузке, но и пользователю. Это просто разновидность русской рулетки».

Услуги для гидравлики высокого давления на подъеме

Все больше и больше компаний осознают необходимость ежегодной проверки рабочего оборудования. Это также включает осмотр гидравлического оборудования высокого давления. И когда спрос возрастет, вы можете быть уверены, что количество поставщиков увеличится. Это хорошая новость, если эти поставщики обладают необходимыми базовыми знаниями о гидравлике, а также используют соответствующие ресурсы для тестирования. Только тогда пользователь может быть уверен в безопасности работы оборудования.

Осмотра гидравлического цилиндра снаружи недостаточно для оценки того, безопасен ли он в использовании. Это, безусловно, тот случай, когда с этим типом промышленного оборудования не всегда обращаются бережно. Цилиндр должен находиться под давлением, чтобы определить, есть ли внутренние повреждения. Обычно это делается с помощью статического теста. Однако оказалось, что это ненадежный тест.

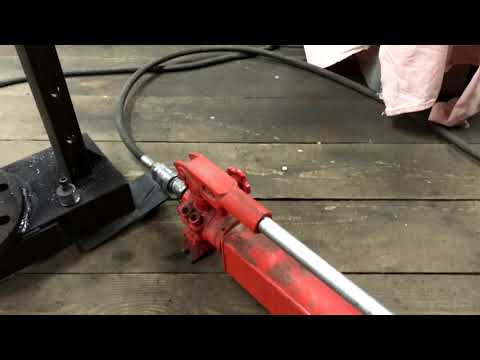

Обеспечение безопасности оборудования с помощью динамических испытаний

Компания Holmatro десятилетиями работала с рамами для динамических гидравлических испытаний. При динамическом испытании цилиндр находится под давлением на протяжении всего хода цилиндра. Проверяется каждая часть хода цилиндра. Этот тип проверки гарантирует обнаружение царапин и повреждений на внутренней стороне цилиндра.

«После завершения динамического испытания вы будете точно знать, что работаете с безопасным гидравлическим инструментом. И это верно независимо от используемого процента длины хода», — сказал Роберт. Динамические испытания выходят за рамки испытаний цилиндров по всей длине хода. Также моделируется максимально полезная ситуация (105 процентов производительности) для оборудования и проверяется любая безопасность системы от избыточного давления. Эта форма испытаний всегда выявляет скрытые повреждения и пользователя. уверен, что оборудование является безопасным и надежным.0003

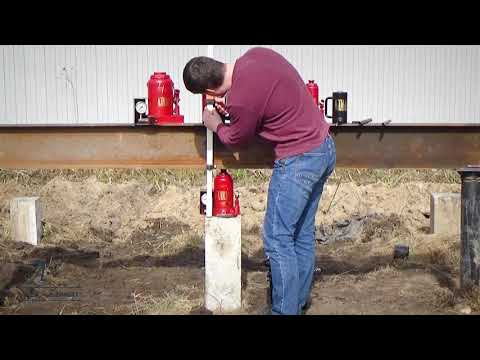

Домкрат для испытания свай, одностороннего действия / Домкрат для испытания свай с прямоугольным цилиндром, Индия

Особенности:

» Доступны модели одинарного действия (прямой и резьбовой цилиндр со стопорной гайкой), а также модели двойного действия
в соответствии с приложением / требованием
» Сферическая опора с углом наклона макс. 5°, обеспечивает поперечную нагрузку
» Калибровочное отверстие на домкрате для измерения нагрузки

• ОЛПС
• ОЛТС
• ОДПС

Одностороннего действия, плунжерный поршень

Вместимость� (тонн)	Грузоподъемность� (кН)	Ход (мм)	Модель	Эффективная площадь (см2)	Масляный колпачок. (куб.см)	Высота в закрытом виде (мм)	Вт. (прибл.)� (кг)	Подходящий насос
500	4948	150	ОЛЦ 500-150	706,9	10603	465	405	ОПУ-5-50-ГС
500	4948	200	ОЛЦ 500-200	706,9	14137	515	446	ОПУ-5-50-ГС
1000	9930	150	ОЛЦ 1000-150	1418.6	21279	570	970	ОПУ-5-80-ГС
1000	9930	200	ОЛЦ 1000-200	1418,6	28373	620	1050	ОПУ-5-80-ГС
1500	15154	150	ОЛЦ 1500-150	2164. 8	32472	660	1810	ОПУ-5-80-ГС
1500	15154	200	ОЛЦ 1500-200	2164,8	43296	710	1940	ОПУ-5-80-ГС
2000	20458	150	ОЛЦ 2000-150	2922,5	43837	750	2705	ОПУ-5-80-ГС
2000	20458	200	ОЛЦ 2000-200	2922,5	58450	800	2877	ОПУ-5-80-ГС

Одностороннего действия, резьбовой шток

Емкость (тонна)	Грузоподъемность� (кН)	Ход� (мм)	Модель	Эффективная площадь� (см2)	Масляный колпачок. (куб.см)	Высота в закрытом состоянии� (мм)	Вт. (прибл.)� (кг)	Подходящий насос
500	4948	150	ОЛЦ 500-150	706,9	10603	465	405	ОПУ-5-50-ГС
500	4948	200	ОЛЦ 500-200	706,9	14137	515	446	ОПУ-5-50-ГС
1000	9930	150	ОЛЦ 1000-150	1418,6	21279	570	970	ОПУ-5-80-ГС
1000	9930	200	ОЛЦ 1000-200	1418,6	28373	620	1050	ОПУ-5-80-ГС
1500	15154	150	ОЛЦ 1500-150	2164,8	32472	660	1810	ОПУ-5-80-ГС
1500	15154	200	ОЛЦ 1500-200	2164,8	43296	710	1940	ОПУ-5-80-ГС
2000	20458	150	ОЛЦ 2000-150	2922,5	43837	750	2705	ОПУ-5-80-ГС
2000	20458	200	ОЛЦ 2000-200	2922,5	58450	800	2877	ОПУ-5-80-ГС

Двойного действия, плунжерный плунжер

Вместимость (тонн)	Емкость (кН)	Ход� (мм)	Модель	Эффективная площадь (см2)	Масляный колпачок.
