Заказать уЦИ для токарных станков

В современном машиностроении главную роль играет качество, высокая точность изготовления деталей, и минимизация количества брака. Производственное оборудование постоянно усовершенствуется, увеличивается точность и производительность. Чтобы получать максимальные результаты при работе токарных станков устанавливайте УЦИ.

Система цифровой индикации MS 2000T предназначена для отчета линейных перемещений подвижных механизмов станков. MS 2000T является электронным устройством, преобразующим сигналы, полученные от датчиков линейного перемещения в цифровой вид.

УЦИ для токарного станка используется для обработки электрических сигналов во время линейных перемещений оборудования. С его помощью можно увидеть координаты движущихся осей на станках. УЦИ помогает увеличить точность производства деталей, поэтому количество брака существенно уменьшается.

Устройство цифровой индикации используется для выполнения такой работы:

отображения значений измерений;

деление окружности на равные дуги;

перемещение по установленным координатам;

рассчитывает радиус дуги окружности;

коррекция на диаметр инструмента;

отображение положения инструмента относительно осей заготовки.

Такие устройства помогают визуализировать показатели, полученные от приборов во время их работы. Они используются во многих областях, но более востребованы для металлообрабатывающего производства.

Установив УЦИ на токарный станок, можно намного эффективнее управлять линейными и круговыми осями, чтобы перемещаться по указанным позициям станка. Продуманный и лаконичный дизайн позволяет видеть экран с любой точки рабочего места. Высокая яркость экрана обеспечивает видимость данных даже при попадании солнечного света на дисплей.

Клавиатура имеет удобные клавиши, корпус усиленный и дополнительно защищен от попадания влаги и пыли. Это позволяет минимизировать риск попадания СОЖ при неправильном подключении подачи жидкости.

Наша компания предлагает купить УЦИ по доступной цене. BULSTAN осуществляет доставку, сервисное обслуживание, установку УЦИ на токарный станок и обучение персонала для эффективной работы.

Мы предлагаем только высококачественные устройства цифровой индикации, изготовленные из прочного пластика. Он надежно защищает внутренние элементы от механических повреждений. Обращайтесь в нашу компанию BULSTAN и покупайте УЦИ на выгодных условиях.

Технические параметры	MS 2000T	MS3000XT
Напряжение питания	220 V AC (+/- 15%)
Частота	50 ~ 400 Hz
Потребление	15 VA	20 VA
Габаритные размеры (мм)	265x145x90	265x165x90
Вес (кг)	1.8	2.2

Функции	MS2000T	MS3000XT
Координатные оси	2(XZ)	3(XYZ)
Дискретность (µм)	1. 5.10.	1.5.10
Входные сигналы	TTL RS422
Накопительный дисплей	—	+
Отчет от реперной точки	+	+
Отчет до реперной точки	+	+
Абсолютные/относительные координаты	+	+
Работа системы координат	4	4
Обнуление выбранной оси	+	+
Поиск между двумя точками	+	+
Программирование дискретности	+	+
Программирование отсчета	+	+
Программирование на коэффициент	+	+
Сохранение параметров в EEPROM	+	+
Показание радиус/диаметр	+	+

УЦИ для одной оси
MS1000 — это цифровой индикатор для измерения перемещения по одной оси в металлорежущих, эрозийных и деревообрабатывающих станках и совместимый с измерительными системами серий IS5XX и IS6XXОборотомеры. Небольшое устройство, которое считывает количество оборотов подвижных частей станков для резки металлов или моделей MSR1100.

Приспособления для проверки геометрической точности и величины износа направляющих станин

Направляющие станин

При проверке направляющих станин чаще всего используют индикаторы с пределами измерений 0-2, 0-3, 0-5, 0-10 мм и ценой деления основной шкалы 0,01 и 0,002 мм. Средняя погрешность измерения индикатором с ценой деления 0,01 мм составляет 0,02 мм, а с ценой деления 0,002 мм-от 0,003 до 0,009 мм.

Индикатор устанавливают в универсальный штатив, который крепится на основаниях различной геометрической формы (рис. 59). Индикаторная головка снабжается дополнительными насадками, которые, создавая удобство проверки, увеличивают универсальность использования индикаторов. Кроме подставок с различной геометрической формой базовых поверхностей, в ремонтной практике применяются специальные и с индикаторной головкой.

Рис. 59. Профильные основания индикаторной стойки для контроля направляющих: а -внутренних призматических; б — типа «ласточкин хвост»; в-прямоугольных и типа «ласточкин хвост»; г-наружных призматических.

Приспособление для определения величины отклонения от параллельности направляющих (рис. 60) позволяет произвести замеры прямоугольных направляющих и типа «ласточкин хвост» в пределах длины штанги 1. Перпендикулярно этой штанге наглухо закреплена поперечина 2, на которую укрепляют цилиндры-упоры 3 определенного диаметра и длины. Вдоль штанги перемещается индикаторная стойка 4 с равноплечим рычагом 5. Стойка фиксируется в положении, определяемом размером измеряемых направляющих. Имеющаяся пружина постоянно прижимает нижнюю часть рычага 5 к проверяемой направляющей А. Перемещая штангу 1 вдоль направляющей и прижимая поперечину к одной из них (Б), наблюдают за показаниями стрелки, показывающей непараллельность или непрямолинейность. На направляющей Б, по которой перемещается поперечина 2, должна быть заранее восстановлена при ремонте прямолинейность, так как при данном способе контроля эта направляющая принимается за базу.

Рис. 60. Приспособление для определения непараллельности направляющих

Направляющие станин станков связаны с другими частями и элементами станины, кареток, коробок. От взаимного расположения направляющих, этих элементов и частей станка зависят точность работы станка и его жесткость. Например, геометрические оси ходового винта и вала должны быть параллельны в горизонтальной и вертикальной плоскостях к направляющим станины, а винт поперечной подачи суппорта параллелен направляющим типа «ласточкин хвост» у токарного станка.

Винты траверсы радиально-сверлильного станка, горизонтальной и вертикальной подач фрезерного станка должны быть параллельны к направляющим. Штоки продольной подачи шлифовальных станков также параллельны к направляющим перемещения стола. Если эти условия не соблюдены, то плавность и точность работы механизмов не будут обеспечены и произойдет интенсивный износ или поломка винтов, штоков, гаек и т. д.

Циферблатные индикаторы – Mini-lathe.

com

Циферблатные индикаторы представляют собой точные измерительные инструменты с множеством применений в механических мастерских.

Как только вы перейдете к основным операциям механической обработки, вам определенно захочется иметь одну или несколько из них в своей мастерской. На этой странице я буду описывать инструменты и держатели, но информация о том, как их использовать, будет добавлена на другие мои страницы, когда у меня будет время.

Поршень входит и выходит из корпуса индикатора и вращает измерительную стрелку на циферблате.

1. Индикатор часового типа | Циферблат: Con…

Пожалуйста, включите JavaScript

1. Циферблатный индикатор | Индикатор часового типа: конструкция и применение

Индикаторы часового типа обычно имеют диапазон 1 или 2 дюйма и калибруются с шагом 0,001 дюйма. Меньший циферблат считывает каждый оборот большего циферблата с шагом 0,100″.

Внешний безель вращается и поворачивает вместе с ним цифровую шкалу, так что вы можете установить индикатор на ноль в любом положении плунжера.

Большинство D/I имеют два маленьких подвижных маркера на внешней стороне циферблата, которые можно использовать в качестве контрольных точек. Я удалил их из своего, так как редко ими пользуюсь.

Индикатор часового типа можно использовать для следующих целей:

Центрирование цилиндрической заготовки в 4-кулачковом патроне
Определение точности центровки токарного или фрезерного станка
Определение биения токарного шпинделя и патронов
Припуск для фрезерования
Контроль глубины просверленных отверстий
Контроль вертикального перемещения фрезерной головки
Определение параллельности краев прямоугольной заготовки

Это далеко не полный список. Как только вы познакомитесь с этим инструментом, вы обдумаете множество способов его использования.

Вот фотография циферблатного индикатора (DI), установленного для центрирования болта в 4-кулачковом патроне. Если болт смещен от центра, поршень DI будет перемещаться внутрь и наружу при вращении патрона.

Когда болт правильно отцентрован, плунжер будет двигаться незначительно или вообще не будет двигаться, а стрелка DI будет двигаться только на 0,001 или меньше.

Вы можете купить приличные циферблатные индикаторы китайского производства менее чем за 15 долларов у поставщиков инструментов, таких как J&L, MSC, Enco, Harbour Freight и Grizzly.

Недавно (02/02) я видел их примерно за 7 долларов – удивительно, если заглянуть внутрь и увидеть, сколько там частей. Хотя эти недорогие инструменты китайского производства не так хороши, как инструменты Starrett или Browne & Sharpe, они прекрасно подходят для домашней мастерской и соответствуют низкой стоимости и пределам точности мини-токарных и мини-фрезерных станков.

Держатели индикаторов на магнитном основании

Возможно, даже более важным, чем сам индикатор, является его удерживающее устройство. Вы можете приобрести держатели магнитных оснований менее чем за 20 долларов, но я обнаружил, что их неудобно настраивать. Вот типичный недорогой держатель:

С правой стороны основания находится рычаг, который включает и выключает магнитное поле.

Поскольку сила магнитного поля довольно велика, порядка 50 фунтов, отключение поля значительно упрощает снятие и регулировку основания. Естественно, основание будет зажиматься только на стали, чугуне или других черных металлах.

Обычно я прижимаю его к передней бабке, направляющим или верхней части компаунда. На задней стороне ДИ находится монтажная проушина, через которую проходит стопорный болт для крепления ДИ к держателю.

Проблема с дешевыми держателями, подобными показанному выше, заключается в том, что вы должны независимо регулировать две оси для размещения индикатора.

Особенно в тесноте мини-токарного и фрезерного станка вы обнаружите, что установка индикатора в нужное положение часто затруднена. Таким образом, максимальная гибкость держателя значительно экономит время.

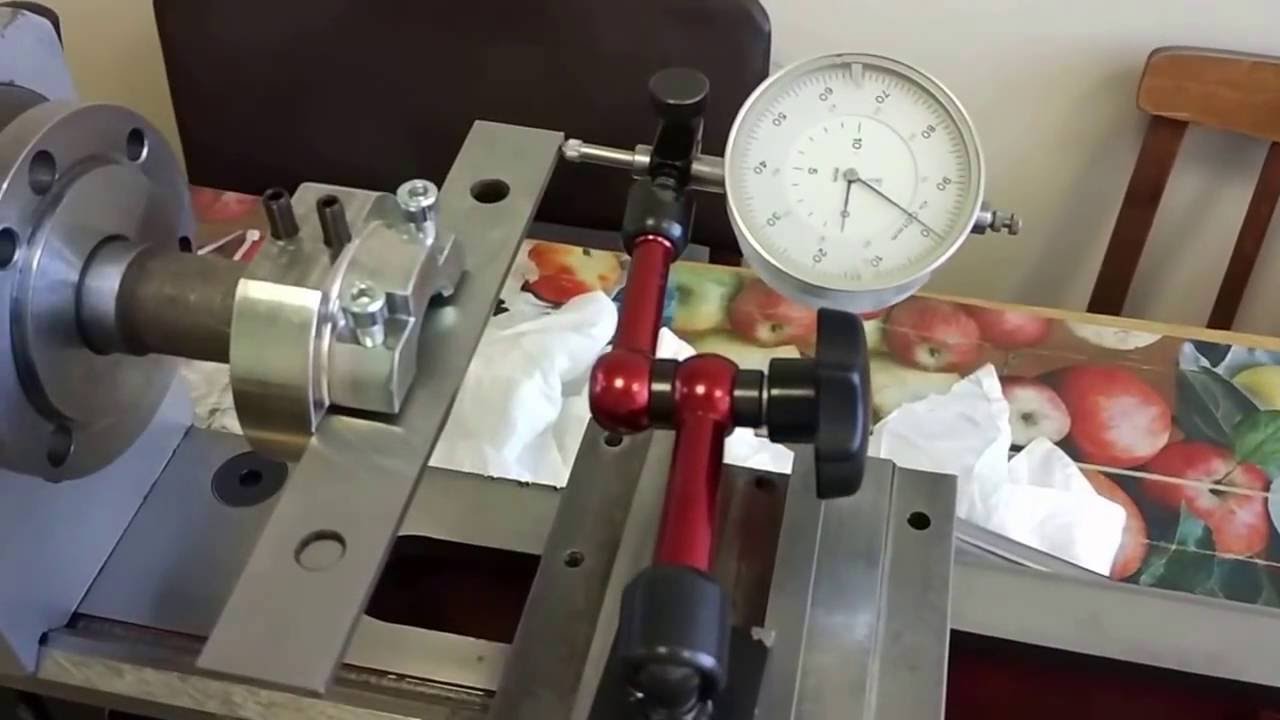

К счастью, имеются держатели, которые можно зафиксировать с помощью одной ручки после того, как индикатор окажется в нужном положении. Тот, который я использую, показанный ниже, был куплен у J&L по распродаже за 59 долларов.включая индикатор циферблатного теста, который продается отдельно примерно за 27 долларов.

Позже я купил похожий, но гораздо более красивый, производства Noga. Он действительно плавный в работе и его легче выровнять там, где вы хотите.

Несмотря на то, что у него нет возможности перемещать DI вдоль руки, я считаю этот держатель очень универсальным, и его установка намного быстрее, чем у более дешевого.

Индикаторы циферблатного теста

Индикаторы циферблатного теста аналогичны циферблатным индикаторам, но обычно более точны и имеют меньший диапазон движения. Вместо плунжера, который движется внутрь и наружу, у них есть небольшой рычаг с наконечником в форме шара, который перемещается вверх и вниз.

Это позволяет вставить наконечник в маленькое отверстие так, чтобы отверстие можно было точно центрировать на оси токарного станка – операция, которую невозможно выполнить с помощью циферблатного индикатора.

Просмотрите типичные каталоги инструментов для импорта (особенно рекламные листовки), и вы сможете найти их по цене менее 30 долларов.

Показанный здесь индикатор имеет диапазон измерения 0,030, что намного меньше, чем у циферблатного индикатора, и показывает плюс или минус от нулевой точки.

Когда наконечник находится в состоянии покоя в своей нейтральной точке, его можно переместить на 0,015 в любом направлении. Наконечник можно устанавливать под разными углами для удобства настройки.

Как и на циферблатном индикаторе, безель и числовую шкалу можно поворачивать, чтобы обнулить показания. Каждое деление равно 0,0005 (5 десятитысячных или полтысячных на деление).

На трех сторонах DTI есть небольшие ласточкины хвосты, используемые для его крепления. Мой пришел с двумя адаптерами, которые крепятся к этим ласточкиным хвостам и имеют короткие монтажные штифты разного диаметра, как показано на следующей фотографии.

Магнитный держатель, с которым поставлялся мой DTI, также имеет зажим типа «ласточкин хвост», который крепится непосредственно к корпусу DTI.

Вот фотография, показывающая использование DTI для центрирования болта с просверленным отверстием в 4-кулачковом патроне. Вы не можете использовать DI в этой ситуации, так как у болта нет открытой поверхности, кроме шестигранной головки.

Вместо этого мы считываем показания с края отверстия, используя преимущество узкого шарикового наконечника DTI. Так как DTI имеет очень ограниченный диапазон, вы должны установить затвор почти по центру, прежде чем вы сможете использовать DTI.

Вы можете приблизиться, наблюдая, как далеко каждая губка выступает от края патрона, и делая их как можно более одинаковыми.
