Битумохранилище: устройство и классификация — Завод КАЭМ

Для строительства дорожного полотна и возведения объектов расходуют множество вяжущих компонентов и среди них есть и битум. Для того, чтобы его хранить используют специальные битумохранилища. Они используются для долговременного или кратковременного хранения битума. В них он нагревается до текучего состояния и потов подается в битумную установку.

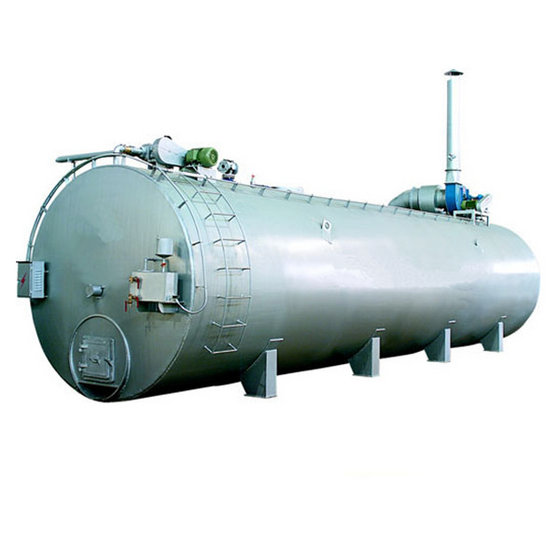

Классическое битумное хранилище — это емкость, вместимость которого составляет от ста и до трех тысяч тонн. Битумохранилища, чья емкость составляет более пятисот тонн делают секционными, и они состоят из двух-шести отсеков.

В битумохранилищах, которые используются для длительного хранения битума устанавливают специальное оборудование для его нагревания до температуры в 50 С. Оно монтируется в само битумное хранилище. Стандартное хранилище для битума состоит из нескольких частей. В него входит сама емкость, механизм перемешивания, тепловой обменник, лестницы ограждения и люки технические.

Очень часто в городской черте используют битумные хранилища, емкость которых составляет от 750 до 1000 тонн. Они используются для временного хранения битума и оснащены паровым подогревом.

Такое хранилище имеет котлован с откосами, его укрепляют специальным ковриком из бетона или асфальтобетона. Дно покрывают песком, бетоном или асфальтобетоном. Над котлованом делается навес, чтобы защитить его от воды.

Сейчас заводы занимаются выпуском несколько видов битумных хранилищ. Среди них подземные. В них емкость расположена ниже поверхности грунта. Такие битумные хранилища делают закрытыми, капитальными из бетона или железобетона.

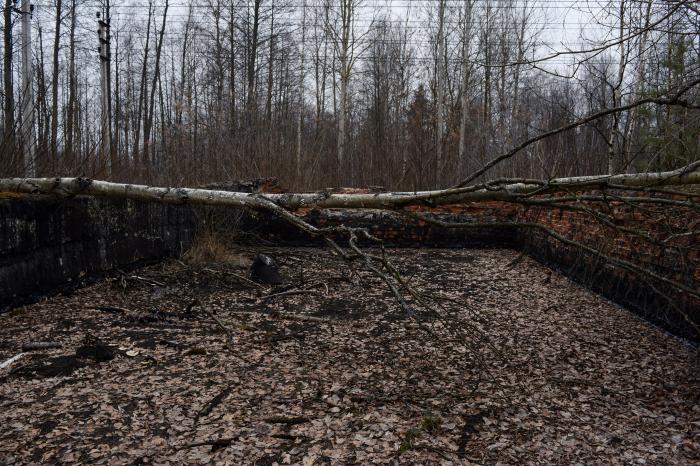

Есть битумные хранилища ямные. В них резервуар представляет собой котлован. В таком хранилище стенки делаются из бетона, железобетона. Дно укрепляется цементным бетоном.

Битумное хранилище ямное временного типа имеет стенки, которые укрепляют слоем из цемента, облицовывают кирпичной кладкой, дно укрепляется с помощью асфальтобетона, смеси цемента или бетона. Битумные хранилища ямные закрывают сверху, создавая над ними навесы.

Есть и битумохранилища полуямные. В них емкость частично расположен в котловане, частично в насыпи. Такой вид хранилища обустраивается, если нет возможности из-за грунтовых вод сделать необходимую глубину или надо снизить объем работ с грунтом.

Полуямные хранилища для битума могут быть наземными. В них емкость находится на поверхностью грунта. Такие хранилища делают в том случае, если рядом находится большое количество грунтовой воды.

Кроме этого, битумные хранилища подразделяются по своей классификации и по наличию или отсутствию подогрева.

Есть хранилища, в которых подогрев отсутствует. Для того, чтобы из такого хранилища забирать битум, используют дополнительные приспособления – змеевики, парообразователи.

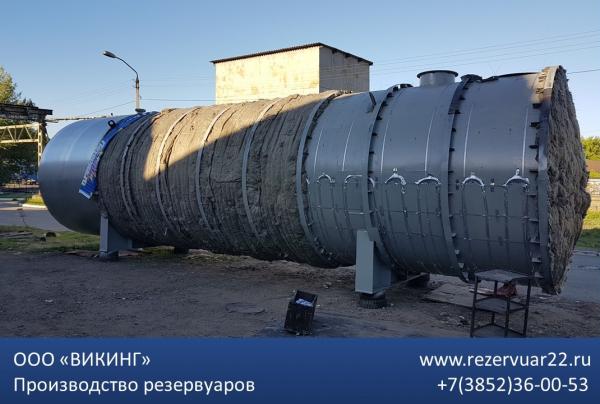

Есть хранилища с местным подогревом. В них подогрев осуществляют с помощью змеевика, через него идет тепловой носитель. Есть хранилища в которых есть система общего подогрева. Они осуществляют подогревания битума, что есть в емкости. Наиболее часто такие хранилища для битума оборудуют несколькими системами змеевиков. По типу применяемого теплового носителя битумные хранилища бывают газовыми, масляным, паровым, огневым подогреванием.

Чаще всего используются хранилища, у которых тип применяемого теплового носителя является паровым, иногда масляным. Для нагревания битума в небольших хранилищах используют электрические или паровые нагреватели. В последнее время стали использовать еще и трубчатые электрические нагреватели, сделанные из стали или меди.

Необходимо сказать, что применение электрических видов нагревателей для нагревания битума приводит к тому, что расходы на электричество возрастают. Поэтому чаще всего используют огневой или паровой вид нагревания в битумном хранилище, чтобы снизить затраты. Особенно часто такой вид нагревания используют для больших битумных хранилищ.

Каким бы не был вид битумного хранилища, при его проектировании и обустройстве необходимо использовать системы безопасности, а также системы, сигнализации, контрольно-измерительные приборы, датчики. Персонал должен соблюдать требования по безопасности. По периметру должно быть установлено ограждение!

Заказчики могут выбирать из нескольких видов битумных хранилищ, именно то, которое необходимо для их целей. Чаще всего обустраиваются небольшие по объему битумные хранилища для асфальтовых заводов. В случае, если объем работы большой, тогда создают большие типы битумных хранилищ с объемом до 3000 тонн системами подогрева и большим количеством контроль-измерительной аппаратуры.

Битумные хранилища под ключ, резервуары для хранения битума

Загрузка

Комплексное инженерное решение для организации процесса приема, хранения
и отгрузки битума

Запросить стоимость

Услуги

Оставьте Вашу заявку на сайте и мы свяжемся с Вами
Запросить стоимость

ЭТАПЫ РАБОТЫ

Четко налаженный процесс

Постановка задач

Проектирование

Постановка задач

Исходные данные

Интервьюируем Клиента по задачам, которые перед ним стоят.

Расчеты

Проводим проверочные расчеты для подтверждения основных параметров.

Результат

Формируем техническое задание, отвечающее задачам Клиента.

Проектирование

Проектная документация

Разрабатываем необходимые разделы проектной документации.

Экспертиза

Сопровождаем экспертизу проектной документации.

Рабочая документация

Разрабатываем рабочую документацию для строительства объекта.

Производство

Строительство

Пусконаладка

Производство

Изготовление РВС

Производим основное оборудование на собственном производстве. Комплектуем в соответствии с разработанным проектом.

Контроль качества

Проводим входной контроль металла. На выходе визуально-измерительный, неразрушающий контроль, проверка герметичности швов.

Логистика

Обеспечиваем доставку м/к на площадку строительства авто-, ж/д, водным транспортом.

Строительство

Технология

Разрабатываем технологию строительства на основе ПОС.

Строительно-монтажные работы

Осуществляем СМР на основе разработанных проектов.

Результат

Склад битума, полностью отвечающий задаче Клиента.

Пусконаладка

Пуско-наладка

Проводим пуско-наладочные работы, комплексное опробование оборудования.

Результат

Битумное хранилище, полностью готовое к эксплуатации.

Сопровождение

Консультации по вопросам эксплуатации, сервисное обслуживание склада битума.

Постановка задач

Исходные данные

Интервьюируем Клиента по задачам, которые перед ним стоят.

Расчеты

Проводим проверочные расчеты для подтверждения основных параметров.

Результат

Формируем техническое задание, отвечающее задачам Клиента.

Проектирование

Проектная документация

Разрабатываем необходимые разделы проектной документации.

Экспертиза

Сопровождаем экспертизу проектной документации.

Рабочая документация

Разрабатываем рабочую документацию для строительства объекта — битумохранилище.

Производство

Изготовление РВС

Контроль качества

Логистика

Обеспечиваем доставку м/к на площадку строительства авто-, ж/д, водным транспортом.

Строительство

Технология

Разрабатываем технологию строительства на основе ПОС.

Строительно-монтажные работы

Осуществляем СМР на основе разработанных проектов.

Результат

Склад битума, полностью отвечающий задаче Клиента.

Пусконаладка

Пуско-наладка

Проводим пуско-наладочные работы, комплексное опробование оборудования.

Результат

Битумное хранилище, полностью готовое к эксплуатации.

Сопровождение

Консультации по вопросам эксплуатации, сервисное обслуживание склада битума.

Вы принимаете готовый к эксплуатации объект.
По фиксированной стоимости. Точно в срок.

Запросить стоимость

ПРЕИМУЩЕСТВА КОМПЛЕКСНОГО ПОДХОДА

Почему лучше доверить работу
одной компании

Гарантирован
результат

Мы несем ответственность за
каждый этап работ. Отвечаем
за результат, а не за процесс.

Фиксированный
бюджет

Вы получаете готовый
к
эксплуатации объект за
фиксированную стоимость.

Меньше общая
стоимость

Меньше подрядчиков
и
поставщиков — меньше
итоговая стоимость проекта.

Соблюдение
сроков

Оптимизация временных
затрат и никаких
управленческих ошибок.

Узнайте стоимость
и сроки реализации
Вашего объекта

под ключ

Стоимость и сроки реализации очень
индивидуальны и зависят от
множества факторов.
Вы можете прислать нам заполненный
опросный лист — это уменьшит срок
расчета стоимости
в 2 раза.

Оставьте Вашу заявку
на сайте и мы
свяжемся с Вами

оставить заявку

Опросный лист

Битумные хранилища под ключ

Современное битумное хозяйство — сложная система, обеспечивающая эффективность и безопасность эксплуатации опасного промышленного объекта. Именно поэтому важно, чтобы за весь процесс работы отвечала одна компания. Битумное хранилище под ключ — это та услуга, которую мы успешно реализуем вот уже несколько лет.

Мы оснащаем резервуары для битума не только специальными устройствами для подогрева, но и устройствами, позволяющими дистанционно отслеживать уровень наполняемости. Резервуары для битума, спроектированные и построенные нашей компанией, надежно защищают материал от попадания влаги и загрязнений.

«Химсталькон-Инжиниринг» сдает в работу склад битума, полностью отвечающий изначальным требованиям клиента.

ОБЪЕКТЫ

313

реализованных объектов

отзывы

От лица ООО «Терминал-Ойл» хотим поблагодарить ООО «Химсталькон-Инжиниринг» за сотрудничество, в рамках которого осуществлен проект поставки трех резервуаров объемом 1000 м3 с понтоном. Были впечатлены вашей слаженной работой…

Сидоров М.А., Директор

Мы используем cookies, чтобы делать сайт полезнее и удобнее.
Продолжая пользоваться сайтом, вы соглашаетесь с обработкой данных согласно Политике cookies.

Мы используем cookies, чтобы делать сайт полезнее и удобнее. Продолжая пользоваться сайтом, вы соглашаетесь с обработкой данных согласно Политике cookies.

Простые правила безопасного хранения битума

Регулярного технического обслуживания и соблюдения некоторых основных правил должно быть достаточно для обеспечения безопасного хранения битума в карьерах и на объектах по производству щебня. Ян Ланкастер и Пол Лэмб из Nynas Bitumen объясняют некоторые подводные камни

Самый простой способ обеспечить безопасность резервуаров для хранения битума на месте – это соблюдать соответствующие нормы и правила. Любые резервуары, которые используются для хранения битума, должны быть изготовлены в соответствии с соответствующим британским стандартом, поэтому операторы должны уточнить это у производителя перед покупкой.

Свод правил по доставке битумных продуктов Ассоциации производителей рафинированного битума (RBA) (пересмотренный в 2001 г.) устанавливает отраслевые стандарты доставки, получения и хранения битумных продуктов, а также определяет передовой опыт и минимальные стандарты. Свод правил охватывает все аспекты доставки, и RBA также публикует руководство по безопасному обращению с битумными резервуарами. Дополнительные рекомендации можно найти в «Кодексе безопасности битума» Энергетического института, который охватывает все аспекты доставки, хранения и обращения с битумом, включая управление здоровьем и окружающей средой и предотвращение пожаров.

Проблемы с битумными баками могут возникнуть из-за нечастого обслуживания. На собственных предприятиях Nynas, где производятся и хранятся высокоэффективные материалы, компания использует режим регулярного технического обслуживания, который включает очистку резервуаров. Многие руководители асфальтовых заводов не могут позволить себе такой роскоши, но в долгосрочной перспективе регулярное техническое обслуживание приносит свои плоды.

Если, например, резервуар обогревается змеевиком, со временем на змеевиках может образоваться нагар, что сделает змеевик менее эффективным и окажет влияние на потребление энергии. Если вы потратите время на опорожнение резервуара и очистку от остатков кокса, это может значительно повысить эффективность.

Даже резервуары с внешним подогревом могут подвергаться нагарообразованию или коксованию. Горячие точки в резервуаре образуются там, где грелки касаются стенок резервуара, и именно здесь может произойти обугливание.

Эффективность также может снижаться из-за накопления битумных отложений на поперечинах квадратных резервуаров. Со временем, если это не остановить, эти отложения будут накапливаться до такой степени, что вместимость резервуара будет серьезно снижена. Хотя это может и не быть вопросом безопасности, это важный вопрос, когда речь идет о затратах и эффективности работы, и его можно избежать с помощью надлежащей практики и регулярного технического обслуживания.

Однако некоторые проблемы с техническим обслуживанием имеют серьезные последствия для безопасности, наиболее опасными из которых являются возможность возгорания или взрыва. Хотя компания Nynas выступает за регулярное техническое обслуживание и очистку резервуара, если резервуар выводится из эксплуатации, он должен быть полностью сухим, когда снова будет введен в эксплуатацию. Любая вода, оставшаяся в резервуаре при подаче битума, немедленно превратится в пар и значительно расширится, что представляет реальную опасность взрыва. Руководство по возвращению битумных цистерн в эксплуатацию публикуется RBA.

Поскольку битум является углеводородом, нельзя игнорировать возможность возгорания. Если возгорание действительно происходит, то можно сообщить, что оно возникло в самом резервуаре, но это может быть и не так: возгорание также может произойти в изоляции резервуара. Пожары в изоляции могут возникать двумя путями – из-за разливов или из-за миграции. Резервуары для хранения, как правило, изолируются продуктами типа минеральной ваты, и попадание битума в систему из минеральной ваты может в конечном итоге привести к пожару.

Тем не менее, даже без утечек в изоляции все же могут возникать пожары, поскольку в течение длительного периода времени некоторые из более легких материалов битума могут мигрировать и проникать в изоляцию резервуара. Это, как правило, больше проблема со старыми резервуарами, особенно с теми, которые нагреваются электричеством с помощью прокладок снаружи, поскольку горячие точки способствуют такой миграции.

Опять же, регулярное опорожнение бака и замена изношенной изоляции, особенно в местах пролитого или мигрировавшего битума, могут иметь большое значение для предотвращения пожаров.

Крайне важно сделать все возможное для уменьшения утечек. В разделе 4 Свода правил RBA по безопасной доставке битумных продуктов подробно изложены требования, которые должны соблюдать владельцы резервуаров для предотвращения утечек при доставке битума, включая сигнализацию высокого уровня и хорошо откалиброванные манометры.

Данные комитета RBA по охране труда, технике безопасности и окружающей среде показывают, что 90% утечек на этапе доставки вызваны тем, что клиенты неправильно понимают безопасную рабочую емкость своих резервуаров для хранения. Кодекс предусматривает, что клиенты должны оставлять 10% свободного пространства в своих цистернах после каждой поставки битума, но некоторые склонны заполнять цистерны настолько, насколько это возможно. Правильно установленные и работающие системы сигнализации высокого уровня должны предотвратить это.

Проблемы могут возникнуть и на этапе подачи, если впускные трубы недостаточно прогреты. В прошлом клиенты жаловались Nynas на то, что их битум слишком холодный и закупоривает трубы, но компания часто обнаруживает, что место, где разгружается танкер, находится на некотором расстоянии от резервуара для хранения. Это означает, что новый битум должен проходить через длинный кусок трубы, и если он не имеет лаг и не нагревается, то, когда битум начинает вытекать, первое, с чем он соприкасается, это очень холодная металлическая труба, поэтому он остывает. и затвердевает.

Чтобы избежать этого, подводящие трубы должны быть как можно короче, они должны быть снабжены кожухом и, если нельзя избежать расстояния, должны быть снабжены элементами электронагрева. Важно не забыть включить электрообогрев задолго до прибытия танкера, чтобы дать трубе время прогреться, а также снова выключить его после завершения доставки, чтобы предотвратить образование кокса на трубопроводе. элемент.

Основные советы

Следуйте принципам, изложенным в своде правил RBA
Установите манометры резервуаров и регулярно проверяйте их работу
Установите сигнализацию высокого уровня и регулярно проверяйте ее работу
Регулярно очищайте и обслуживайте резервуары
Соорудите эффективные насыпи вокруг резервуаров, чтобы предотвратить любые разливы
Убедитесь, что вентиляционные трубы обслуживаются и очищены
Проверьте изоляцию резервуара и замените ее при любых протечках или миграции битума

Как вы храните битум + Хранение битума

Хранение битума является одной из наиболее важных проблем, с которыми могут столкнуться производители гильсонита, поскольку это неотъемлемая часть каждой отрасли. В этой статье мы поговорим о способах хранения битума.

Во-первых, необходимо знать, что природный битум представляет собой темное вещество, состоящее из огромного количества углеводородов, перемешанных в коллоидную систему, а также сернистых и кислородосодержащих углеводородов. Битум затвердевает в рыхлое жидкое тесто, которое при нагревании растворяется в минеральных маслах. Поскольку битум липкий и вызывает слипание каменных зерен, он используется для создания поверхностей из черного асфальта, и это одно из применений битума.

Транспортировка и хранение битума

Погрузка, транспортировка и разгрузка черных клеев должны производиться осторожно, а различные типы битума следует классифицировать и хранить отдельно. Испытания образцов, взятых из разных видов битума в цехе, должны производиться по требуемым характеристикам в технических условиях. Для хранения и передачи этого битума для использования в природном асфальте, в строительстве и других целях необходимо учитывать следующие моменты.

Клеи должны храниться в чистом и закрытом помещении, насколько это возможно, для предотвращения загрязнения почвой, вредными веществами, водой, льдом и снегом.
Закрытые склады должны постоянно проветриваться во избежание скопления в них горючих газов.
Хранение клеев должно быть вдали от огня и легковоспламеняющихся материалов и должны быть приняты необходимые меры для объявления и тушения возможных пожаров в них.
Эмульсии могут храниться в течение нескольких месяцев, но необходимо соблюдать осторожность, чтобы предотвратить их разрушение, свертывание.
При хранении бочки с эмульсией следует время от времени закатывать и переворачивать, чтобы битумные ячейки не оседали и не слипались друг с другом.
Также следует избегать случайного попадания каменных материалов и химикатов в контейнеры для эмульсии, а также смешивания двух типов эмульсий, особенно с разными электрическими зарядами, поскольку любой из этих факторов может привести к разрушению эмульсии и образованию тромбов.
Холодный воздух является одним из наиболее эффективных факторов быстрого разрушения эмульсий и их замораживания в некоторых случаях.
Обычно рекомендуется избегать хранения эмульсии при температуре ниже 2 °C.
Перед использованием эмульсии бочки с эмульсией лучше закатать, чтобы битумные зерна распределились везде равномерно.
Когда приходит время использовать битумные материалы на любом этапе проекта, следует принять необходимые меры предосторожности, чтобы избежать возможного ущерба или несчастных случаев.
Битумные материалы не должны нагреваться выше 175 градусов или дымить при нагревании.
К прямому нагреву не следует приближаться прямым пламенем для нагревания битумного материала, а следует использовать регулируемые нагревательные устройства, такие как спиральные трубы, содержащие горячее масло или пар, и электрические приборы.
Если мы должны использовать пламя для нагрева, должен быть барьер между пламенем и резервуаром с битумным материалом.
Факелы и лампы пламени не должны использоваться для контроля и осмотра битума.

Простое руководство по хранению

Битум и битумные дороги должны безопасно храниться в карьерах и на объектах по производству дорожных камней при регулярном техническом обслуживании и соблюдении некоторых основных правил.

Свод правил по доставке битумных продуктов Ассоциации производителей рафинированного битума (RBA) (обновленный в 2001 г.) устанавливает передовой опыт и минимальные критерии для доставки, получения и хранения битумных продуктов. RBA также предлагает рекомендации по безопасному обслуживанию битумных резервуаров, а свод правил включает все элементы поставки. «Кодекс безопасности битума» Энергетического института, который охватывает все аспекты поставки, хранения и обращения с битумом, включая управление здоровьем и окружающей средой и предотвращение пожаров, содержит дополнительные рекомендации.

Например, если резервуар нагревается с помощью змеевиков, со временем на змеевиках, скорее всего, будет скапливаться кокс, что сделает змеевик менее эффективным и увеличит потребление энергии. Опорожнение резервуара и очистка от кокса могут значительно повысить эффективность.

Даже в резервуарах с внешним обогревом может образовываться нагар или коксование. При соприкосновении грелок со стенкой бака образуются горячие пятна, что может привести к обугливанию.

Накопление битумных отложений на поперечинах квадратных резервуаров может еще больше снизить эффективность. Если оставить их без контроля, эти отложения будут накапливаться до такой степени, что это серьезно повлияет на вместимость резервуара. Хотя это не проблема безопасности, она важна с точки зрения затрат и эффективности, и ее можно избежать при надлежащей практике и регулярном обслуживании.

Однако некоторые неисправности при техническом обслуживании имеют серьезные последствия для безопасности, наиболее опасными из которых являются риск возгорания или взрыва. Хотя компания Nynas рекомендует частую очистку и техническое обслуживание резервуара, если резервуар выведен из эксплуатации, перед повторным вводом в эксплуатацию он должен быть полностью сухим. Любая вода, оставшаяся в резервуаре после подачи битума, превращается в пар и быстро расширяется, создавая серьезную опасность взрыва. RBA выпустило руководство по возврату битумных цистерн в эксплуатацию. Поскольку битум является углеводородом, нельзя упускать из виду риск возгорания. Когда пламя действительно возникает, часто сообщается, что оно происходит в самом резервуаре; однако это не всегда так: возгорание может развиться и в изоляции бака. Возгорание изоляции может начаться одним из двух способов: из-за утечки или миграции. Продукты типа Rockwool обычно используются для изоляции резервуаров для хранения, и попадание битума в систему Rockwool может привести к пожару.

Даже если разливов нет, в изоляции все равно может возникнуть пламя, поскольку некоторые из более легких компонентов битума со временем могут мигрировать и проникать в изоляцию резервуара. Это больше проблема со старыми аквариумами, особенно с электрическим обогревом и прокладками снаружи, так как горячие точки стимулируют миграцию.
Регулярное опорожнение резервуара и замена изношенной изоляции, особенно в местах разлива или миграции битума, могут помочь предотвратить возгорание.

Крайне важно сделать все необходимое для предотвращения разливов. Раздел 4 свода правил RBA по безопасной доставке битумных продуктов описывает стандарты, которым должны соответствовать владельцы резервуаров, чтобы избежать разливов при подаче битума, включая сигнализацию высокого уровня и хорошо откалиброванные манометры.

Клиенты неправильно понимают безопасную рабочую емкость своих резервуаров для хранения, согласно данным комитета RBA по охране труда, технике безопасности и окружающей среде. На долю покупателей приходится 90% утечек на этапе доставки. Кодекс требует, чтобы клиенты оставляли 10% свободного места в своих резервуарах после каждой доставки битума, но некоторые клиенты имеют тенденцию переполнять свои резервуары. Правильно установленные и работающие системы сигнализации высокого уровня должны запрещать.
