Применяемые в настоящее время в резиновой промышленности вальцы по их технологическому назначению делятся на следующие виды: а) смесительные и листовальные, б) регенератно-смесительные, в) подогревательные, г) дробильные (крекер-вальцы), д) размалывающие (мельничные), е) рафинировочные (брекер-вальцы и

рифайнер-вальцы), ж) промывные и з) подогревательно-питательные (этажные).

Техническая характеристика вальцов, применяемых в резиновой промышленности, приведена в табл. 1.

В табл. 1 приведены технические данные по вальцам всех основных видов, за исключением вальцов с индивидуальным приводом.

Вальцы каждого вида имеют валки, отличающиеся по своим габаритным размерам, обозначаемым римскими цифрами от I до VI включительно (по проекту стандарта на вальцы, разработанному Главхиммашем). Размеры валков вальцов приведены в табл. 2.

Смесительные и листовальные вальцы применяются для смешения и листования, а также для пластикации натурального каучука.

Величина фрикции у вальцов этого вида колеблется в небольших пределах от 1 : 1,08 до 1 :1,17. Увеличение фрикции ведет к сильному повышению температуры валков и к увеличению количества проваливающихся в зазор между валками сыпучих веществ. Последнее обстоятельство значительно удлиняет время операции по приготовлению смесей. Уменьшение фрикции ниже определенной величины вызывает ухудшение однородности получаемой смеси за счет плохого втирания ингредиентов в каучук.

Регенератно-смесительные вальцы служат для обработки девулканизованной резины, т. е. измельченного регенерата, с целью получения однородной массы. Конструктивно эти вальцы отличаются от смесительных и листовальных вальцов наличием дополнительного приспособления — фартука, назначение которого — возвращать провалившуюся регенератную крошку обратно на вальцы. Недостатком фартука является прилипание к нему мягких и липких смесей.

Подогревательные вальцы служат для разогревания резиновых смесей перед их обработкой на каландрах и шприцмашинах. Подогрев (разогревание) резиновых смесей улучшает их обработку на этих машинах и уменьшает потребную для этого мощность. Подогревательные вальцы по сравнению со смесительными и листовальными имеют увеличенную фрикцию, а именно: от I:1,17 до 1:1,28. Подогревательные вальцы старых конструкций имеют фрикцию от 1 : 1,4.

Для подогрева жестких смесей часто применяют вальцы, у которых задние валки имеют рифленую поверхность.

Дробильные вальцы (крекер-вальцы) предназначаются для грубого дробления старой резины. Степень измельчения определяется характером последующей обработки.

далее >

Инструкция по применению вулканизационного пресса

© Компания «Чэнян» г. Циндао.
Если Вас заинтересовало оборудование или есть вопросы по его приобретению, свяжитесь с нами через контакты.

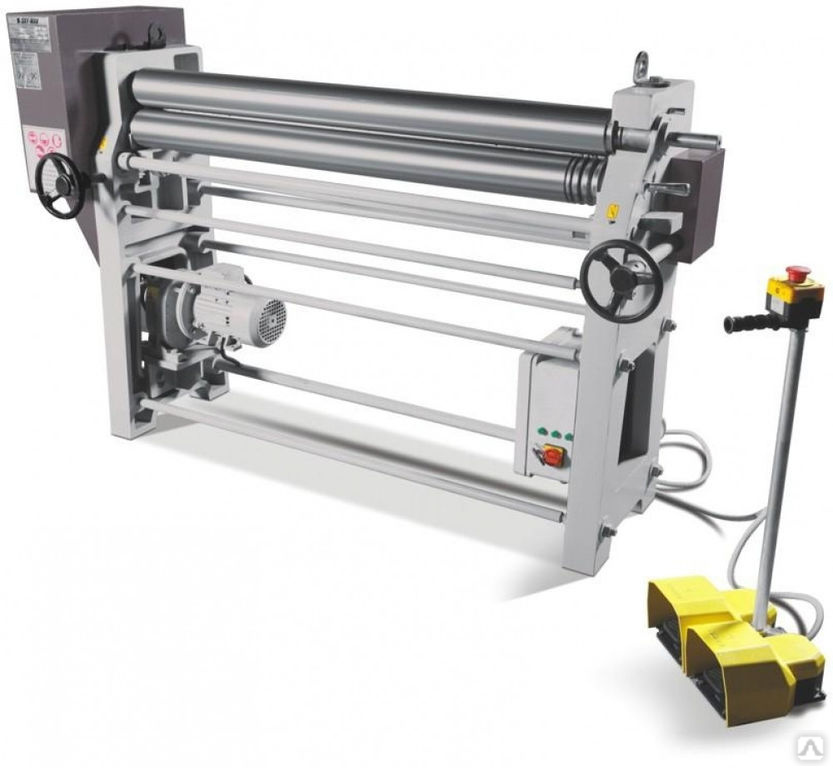

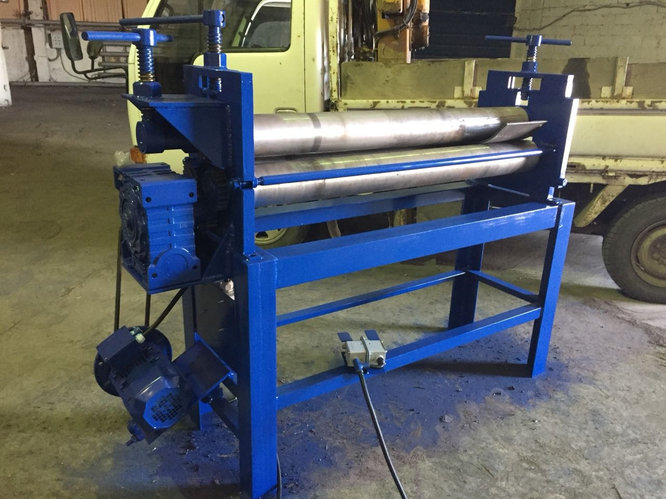

Вальцы трехвалковые листогибочные ИБ2213В — цена, отзывы, характеристики с фото, инструкция, видео

Вальцы трехвалковые листогибочные ИБ2213В (кромкогиб) предназначена для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии.

Основное применение: производство воздуховодов, бочек, цистерн и др. изделий.

На вальцах листогибочной машины ИБ2213В допускается гибка конических обечаек из листового материала при их комплектовании соответствующим приспособлением.

Принцип работы ИБ2213В заключается в гибке-прокатке листовых заготовок в валках машины.

Получаемые в результате гибки изделия могут быть в виде замкнутых цилиндрических обечаек и их элементов. Основными движениями в машине являются движения валков: прямое и обратное вращение боковых валков, подъем и опускание верхнего валка.

С целью расширения технологических возможностей, машины ИБ2213В могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.

За отдельную плату ИБ2213В комплектуются: механизмом съема изделий, механизмом поддержки обечайки, стол приемный и стол загрузки, инструмент для гибки сортового проката, приспособление для гибки конусов, механизм съема изделия, стол приемный, механизм поддержки обечайки.

Вальцы листогибочные 3-х валковые	ИБ2213В	ИБ2216В	ИБ2220В	ИБ2222В
Наибольшая ширина изгибаемого листа, мм	1250	2000	2000	2000
Наибольшая толщина изгибаемого листа, мм
— при гибке	2	4	10	16
— при подгибке	1.2	2,5	8	12
Наименьший радиус гибки, мм	67	125	180	240
Скорость гибки нерегулируемая, мм/мин	8. 4	8,6	7.46	7,5
Диаметр верхнего валка, мм	100	180	215	270
Удельный расход эл.энергии, кВт/ч	29,24	34,07	9,43	9,19
Привод машины	электрический
Габаритные размеры (без механизации), мм
— слева направо	2500	3600	3490	4040
— спереди назад	745	1040	1350	1590
— высота над уровнем пола	1310	1450	1510	2095
Масса ИБ2213В машины (без механизации), кг	850	2550	4800	7200

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Разметить комментарий или вопрос

Ролики | Типы роликов | Характеристики

 Главная > Строительная техника > Катки

Джалал Афсар
3 июля 2012 г.
Строительная техника
1 Комментарий

Катки – это строительное оборудование, используемое для уплотнения слоев грунта, гравия, песка, щебня и т. д. Принцип работы катка основан на вибрации, ударной нагрузке, разминании и прямом давлении на соответствующий слой. Четыре наиболее часто используемых ролика:

1. Вибрационный каток
2. Подбивочный валик/ валик для овечьей лапки
3. Гладкие колесные ролики
4. Каток с пневматическим приводом

Катки вибрационного типа имеют два гладких колеса/барабана и вибраторы. Один закреплен спереди, а другой сзади вибрационного катка. Оба колеса/барабаны имеют одинаковый диаметр, длину и вес. Вибрационный каток покрывает всю площадь под колесом. Чтобы сделать вибрационный каток более эффективным, вибраторы также закрепляются с помощью гладких колесных катков. Вибрация вибраторов упорядочивает частицы, сначала возмущая уже уложенные. С другой стороны, вес колес оказывает непосредственное давление на слой. Вибраторы отключаются при обратном движении катка. В это время непосредственно на почвенный слой действует только статический вес.

Вибрация должна уменьшить воздушные пустоты и вызвать уплотнение зернистых грунтов. При вибрации слоя грунта происходит перераспределение частиц за счет деформации зернистого грунта из-за колебаний катка в цикле.

Вибрационный каток

Каток с овечьей лапой, также называемый трамбовочным катком. Передний стальной барабан овечьего катка состоит из множества башмаков прямоугольной формы одинакового размера, закрепленных в виде шестиугольника. Площадь покрытия катком из овечьей лапы меньше, т. е. примерно на 8-12% из-за ботинок на барабанах. Каток с овечьей лапой выполняет уплотнение за счет статического веса и перемешивания соответствующего слоя. Благодаря этому трамбовочный каток лучше подходит для глинистых почв. Контактное давление ролика с овечьей лапой варьируется от 1200 до 7000 кПа.

Валик для овечьих лапок

Каток для трамбовки состоит из четырех колес, на каждом колесе закреплены месильные башмаки/ножки. Трамбовочный валик имеет большую площадь покрытия, т. е. около 40-50%. Контактное давление трамбовочного ролика варьируется от 1400 до 8500кПа. Лучше всего подходит для мелкозернистых почв.

Трамбовочный каток отличается от катка с овечьей лапой типом колеса.

Каток с гладкими колесами и вибрационные катки одинаковы. Оба имеют одинаковые характеристики. Только разница в том и другом заключается в вибрационном оборудовании. Гладкий колесный каток не имеет вибратора, прикрепленного к барабану. Благодаря этому каток с гладкими колесами лучше всего подходит для укатывания более слабых заполнителей, контрольной укатки грунтового основания и уплотнения асфальтовых покрытий. Уплотнение глины или песка не рекомендуется выполнять с помощью катка с гладкими колесами. Это так, потому что в глинистом грунте и песке много пустых пустот, минимизировать которые без вибраторов невозможно.

Каток с гладкими колесами

Каток с пневматическими шинами имеет несколько резиновых шин спереди и сзади. Между двумя шинами остаются пустые пространства, которые составляют 80% площади покрытия под колесами. Пневматический ролик имеет возможность оказывать контактное давление в диапазоне от 500 до 700 кПа. Пневматический колесный каток можно использовать для автомагистралей, строительства дамб, а также для мелкозернистых и несвязных грунтов. Также используется для выравнивания финишного битумного слоя на автомагистралях, дорогах, улицах и т.д.

Каток с пневматическими шинами

Об авторе

Подписаться на инженерное введение | Инженерное введение по электронной почте

Jalal

Характеристики дорожного катка — Gotoyard

Оптимальное уплотнение поверхности почвы в значительной степени зависит от правильного выбора машины, которая будет выполнять работу, поскольку существуют специальные конструкции, предназначенные для поверхностей с определенными характеристиками.

Наиболее распространенными дорожными катками, используемыми в строительной отрасли, являются:

Статические катки : это наиболее известное оборудование на рынке, они обычно используются для уплотнения грунтов и битумных материалов (асфальт). Принцип его действия заключается в приложении к грунту равномерной статической нагрузки с помощью основания барабана. Его главные преимущества – 100% покрытие основания и гладкая отделка поверхности.

Среднее давление для этого класса оборудования составляет от 310 до 400 кПа, что может быть достаточным для уплотнения тонких слоев крупных заполнителей, но недостаточным для образования более толстых слоев.

Катки с пневматическими шинами: Многоколесная конструкция позволяет прикладывать высокие статические нагрузки к поверхности земли, которые могут достигать 1000 кПа в больших транспортных средствах. Они идеально подходят для уплотнения и отделки асфальтобетонных смесей, оснований и оснований дорог.

Из-за распределения шин высокого давления и промежутков между ними предпочтительна встреча мягких участков, которые обычно остаются незамеченными для барабанного катка.

Вибрационный каток : Его конструкция аналогична конструкции статического катка с гладкими вальцами, однако добавлены специальные вибрационные компоненты, которые передают нагрузку на валок, что приводит к вибрации и ударам о землю. Сочетание удара и нагрузки значительно улучшает уплотнение в сыпучих грунтах и ​​несвязных материалах, особенно если его частота установлена ​​в диапазоне от 1000 до 3500 циклов в минуту.

Комбинированный каток : Они являются результатом комбинации шин и барабанных катков. В этих машинах используются преимущества покрытия гладкого вальца и более высокая степень уплотнения, обеспечиваемая шинами высокого давления.

Сетчатый ролик:  Известно, что они прикладывают высокое давление в диапазоне от 1500 до 7000 кПа благодаря концентрированному контакту.
