Что влияет на грузоподъемность лифта? ― ЛифтКомплект

Часто ломается подъемник? Возможно, основная причина неисправности, использование пассажирского подъемника в качестве грузового.

Каждое устройство обладает своим запасом прочности, позволяющим надежно работать в определенном грузовом интервале. Перевозка грузов превышающих допустимые параметры, приводит к быстрому износу оборудования, поломке. Чтобы избежать этого, следует помнить, что обычный пассажирский подъемник способен перемещать 400 килограмм, грузовой, используемый в жилых домах, поднимает до 2000.


Статья содержит:

  • Пассажирский

  • 400 кг
  • 500 кг
  • 630 кг
  • 1000 кг
  • Грузовой

  • 2000 кг
  • 5000 кг
  • Как подобрать грузоподъемность?
  • ГОСТ
  • Грузовые параметры лифтов разных производителей

Пассажирский

Грузоподъемность пассажирского лифта обозначает общий вес людей одновременно помещающихся в подъемную машину для осуществления 1 поездки. Данное значение рассчитывается игнорируя тяжесть самого подъемного устройства. Рассмотрим подробнее, какой вес способны транспортировать подъемники, перевозящие пассажиров.

400 кг

Являясь наиболее востребованным, перемещающий людей аппарат грузоподъемностью 400 кг, одновременно поднимает вес пяти особ. Используется в многоэтажных жилых строениях, офисных помещениях, промышленных корпусах. Устройство имеет высоту (h) 2100, ширину (b) 1100, глубину (l) 950-1000, размеры дверного проема бывают 650-800 миллиметров. Квадратура равняется 1,17 м2.

500 кг

Востребован в местах с интенсивным людским потоком, например, в крупных торгово-развлекательных комплексах, офисных зданиях. Грузоподъемность лифта дает возможность транспортировать людей вместе с багажом. b составляет 1040-2250, h приравнивается к 2100, l колеблется между 1180- 2200 мм. Аппарат везет сразу шесть персон, максимальная квадратура эквивалентна 1.38 м2

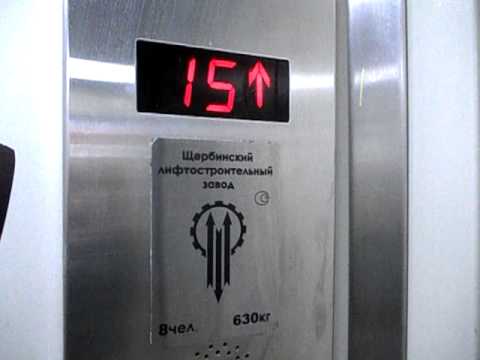

630 кг

Способен перемещать людей с детскими колясками, габаритными покупками, инвалидными колясками. Лифт грузоподъемностью 630 кг используется в домах, административных учреждениях, развлекательных центрах. Транспортирует восемь особ, обладая следующими габаритами: b соответствует 1100-2100, l располагается в пределах 1100-2200, h приравнивается к 1400-2100, дверной проем соответствует 700-1200 миллиметров. Предельная площадь эквивалентна 1,66 м2

1000 кг

Пассажирский аппарат грузоподъемностью 1000 кг способен перевозить пассажиров с габаритным грузом. Устанавливается в высотных зданиях, гостиничных комплексах, торговых центрах. Мощность оборудования позволяет поднимать вес двенадцати персон. Показатель h пассажирского лифта 2100-2300, l будет 1500, b располагается в интервале 1100-1800, размеры двери 1000 миллиметров. Полезное пространство составляет 2.40 м2

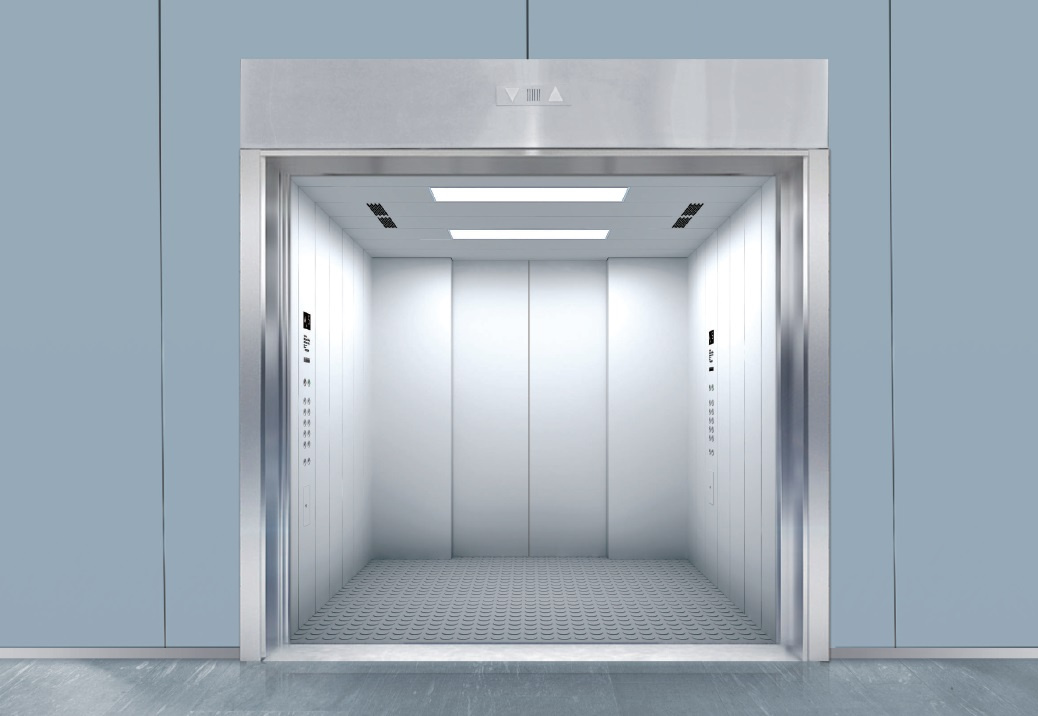

Грузовой

Важным критерием классификации грузовых лифтов является их вместимость. Грузоподъемность грузового лифта в жилом доме позволяет поднимать 500 — 5 000 килограмм. Однако, наиболее часто встречаемые грузовые подъемники, используемые в жилых зданиях, перемещают до 2000 килограмм.

2000 кг

Применяется в высотках, способен перемещать мебель, строительные материалы. Основные параметры лифта следующие: l располагается в пределах 1580-2580, h находится в интервале 2100 — 3000, b бывает 1580 миллиметров и более. Полезная площадь эквивалентна 4.2 м2.

5000 кг

Чаще всего используется подъемное устройство на складах крупных компаний. Оборудование поднимает габаритные товары, обладающие значительным весом. Размер h составляет 2400-3000, b может быть 2900, l составляет порядка 4000 миллиметров. Пространство внутри равняется 9 м2

Как подобрать грузоподъемность?

Определить сколько пассажиров способен перевезти грузоподъемник, помогает деление номинальной (значение равное массе груза, на перевозку которого рассчитано подъемное устройство) нагрузки на 80, где восемьдесят это среднестатистический вес одного человека. Минимальная полезная квадратура кабины, транспортирующей 1 пользователя, составляет 0.28 м2.

Имея нагрузку равную 100 килограммам, полезная площадь внутри грузоподъемника составит 0. 37 м2 . Нагрузка в одну тонну позволяет увеличить ее до 2.4 квадратных метров .

Основан расчет на принципе свободного заполнения пространства. Полученные данные позволяют определить необходимые параметры, способствующие подбору оптимально подходящего оборудования.

ГОСТ

Грузоподъемность лифтов пассажирских регулируются ГОСТ 5746-2015 и ГОСТ 5746-83. Основные характеристики соотношения вместимости и габаритов представлены ниже.







Масса груза (т)b двериГабариты (м)
Высота (h)Ширина (b)Глубина (l)
0.400.65, 0.70, 0.802.101.100.95, 1.00
0.500.70, 1.20, 1.252.101.08, 1.445, 2.201.18, 1.42, 2.20
0.630.70, 0. 80, 1.202.101.08, 1.10, 2.101.10, 1.40, 1.42, 2.20
1.000.80, 1.00, 1.102.10, 2.25, 2.301.10, 1.60, 1.801.40, 1.50, 2.10

Вес, перевозимый грузовым лифтом, прописан в ГОСТ 8823-2018. Согласно данным, устройство может передвигать: 0.5, 0.63, 1.0, 1.6, 2.0, 2.5, 3.2, 3.5, 5.0 тонн. Зависимость размера кабины от грузоподъемности подъемной машины представлена далее.











Перевозимый груз (килограмм)Квдратура (м2)
5001.4
6301.66
10002.4
16003.56
20004.2
25005.0
32006.12
35006. 6
50009.0

Грузовые параметры лифтов разных производителей

Качественные грузоподъемные машины и лифтовые запчасти изготавливают отечественные и зарубежные предприятия. Подробные характеристики подъемных механизмов разных производителей, размещены в таблице.













Перевозимый груз (т)Изготовители продукции
0.4; 0.63; 0.8; 0.9; 1.00; 1.15; 1.275; 1.6; 2.00; 2.5; 4.5Otis (Отис)
0.4; 0.45; 0.63; 0.8; 1.00; 1.05; 1.275; 1,6; 2,00; 2.5Wittur
0.4; 0.5; 0.63; 1.00; 2.00; 3.2; 5.00ЩЛЗ
0.4; 0.45; 0.535; 0.63; 0.675; 1.00; 1.125; 1.275; 1.6; 2.5; 4.00Schindler
0.4; 0.5; 0.63; 0.8; 1.00; 1.275; 2.00; 3.2; 5.00КМЗ
0.4; 0.45; 0.48; 0.5; 0.63; 0.68; 0. 8; 0.9; 1.15; 1.275; 1.6; 1.8; 2.00; 2.5; 3.00; 3.2; 4.00; 5.00Kone
0.4; 0.45; 0.63; 0.8; 1.00; 1.275; 1.6; 1.8; 2.00; 2.5; 3.00; 3.5; 4.00; 4.5; 5.00Kleemann
0.4; 0.45; 0.5; 0.63; 1.00; 1.275; 1.6; 2.00; 3.2; 5.00МЛЗ
0.4; 0.45; 0.48; 0.63; 0.8; 1.00; 1.05; 1.25; 1.6; 1.65; 1.8; 2.00; 2.5; 3.00; 3.5; 4.00; 4.5; 5.00ThyssenKrupp
0.4; 0.45; 1.6; 2.00Sjec
0.4; 0.45; 0.525; 1.00; 1.6; 1.635Sigma

Автор статьи: ЛифтКомплект

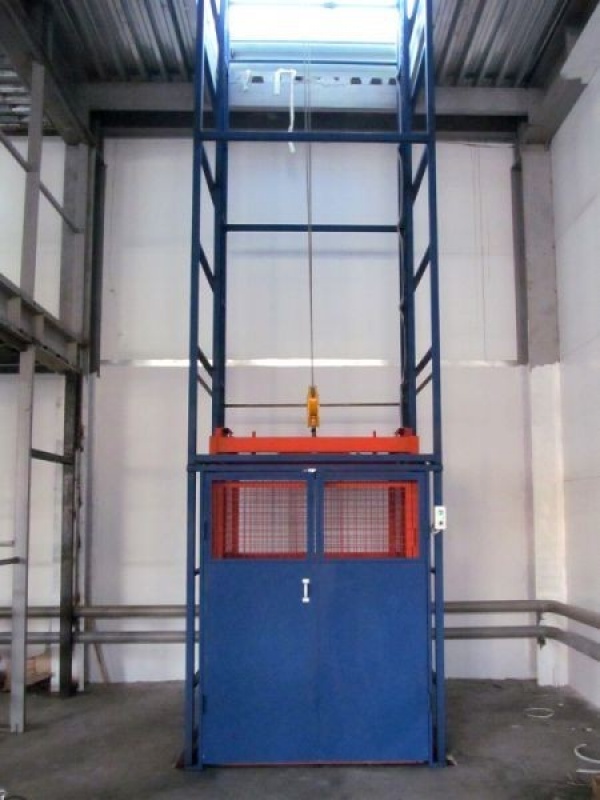

Грузовой лифт: размеры, грузоподъемность, устройство грузового лифта

Компания «Лифт Пласт» предлагает купить запчасти для грузовых лифтов, установленных в жилых домах или на промышленных предприятиях. В ассортименте представлены все необходимые комплектующие для своевременного ремонта и сервисного обслуживания подъемников известных марок. Также мы изготавливаем уникальные детали для усовершенствования промышленных грузовых лифтов устаревших модификаций.

Актуальность применения грузовых лифтов

Согласно ГОСТу 53771 грузовой лифт — подъемное устройство, предназначенное для транспортировки какого-либо груза на верхние этажи жилого здания или промышленного предприятия. Оборудование этой категории классифицируется по грузоподъемности, скорости подъема и габаритам в соответствии с таблицами, имеющимися в указанном ГОСТе.

Грузоподъемность грузового лифта

Производители обеспечивают грузоподъемность грузового лифта определенной модели, исходя из приведенного в ГОСТе 8032 ряда значений. При этом они руководствуются определением, где номинальная грузоподъемность — это максимальная масса всех грузов с учетом упаковочной тары и сопровождающего персонала, для транспортировки которой рассчитано оборудование.

На практике в жилых домах чаще всего встречаются малые грузовые лифты, способные перевозить грузы массой от 400 до 2500 кг. В больших зданиях и на промышленных предприятиях устанавливаются подъемники, рассчитанные на транспортировку грузов массой 6300 кг и более.

Размер грузового лифта в жилом доме

Согласно ГОСТ габариты грузового лифта определяются следующими параметрами:

  • Ширина кабины — расстояние между боковыми внутренними стенками кабины лифта без учета декоративных накладок, поручней (если они есть) и защитных панелей. Для жилых домов стандартная ширина грузового лифта составляет от 1580 мм.
  • Глубина кабины — один из важнейших параметров для жителей дома, так как влияет на возможность перевозить негабаритные и длинномерные грузы — строительные материалы, бытовую технику и прочее. Определяется расстоянием между передней и задней стекой кабины лифта без учета поручней, защитных панелей и декоративных накладок. Обычно размер грузового лифта в жилом доме составляет от 1580 до 2580 мм.
  • Высота кабины — обычно составляет 2000 мм. Высота грузового лифта измеряется между полом и потолком кабины без учета отделки и осветительной техники.
  • Габариты двери — также являются важными для пользователей показателем, так как именно из-за недостаточной ширины двери грузового лифта отпадает возможность доставить наверх длинномерные стройматериалы или мебель. Стандартно для жилого дома ширина двери грузового лифта составляет 1100 мм. Высота дверного проема обычно соответствует высоте кабины лифта, что для жилого дома обычно составляет 2000 мм. Оба этих параметра измеряются при полностью распахнутых дверях шахты и самой кабины.

Причины неисправностей грузовых лифтов и их диагностика

Главной причиной нарушения нормальной функциональности грузового подъемного оборудования, к сожалению, является несвоевременное техническое обслуживания. Реже неисправности возникают в результате нарушения правил эксплуатации, перегруза и по другим причинам.

Основные признаки нарушения работоспособности грузового лифта следующие:

  • лифт перемещается с явным перекосом кабины;
  • при транспортировке грузов в кабине ощущается вибрация;
  • наблюдаются посторонние шумы, например, звук металлического трения;
  • неточная остановка лифта напротив порталов.

При этих и других неполадках требуется обязательный ремонт, так как дальнейшая эксплуатация может привести к более серьезным убыткам. Также рекомендуется регулярно проводить осмотр и профилактику грузовых лифтов на предмет износа деталей и правильности работы электроники.

Как заказать запчасти для грузовых лифтов

Чтобы купить запчасти для грузового лифта, позвоните нам по указанному номеру телефона или свяжитесь с нами другим удобным для вас способом. Наш менеджер предложит комплектующие из имеющегося ассортимента или примет заказ на изготовление уникальных или отсутствующих в номенклатуре деталей.

Грузовые лифты, Жилые лифты, Пляжные лифты

Грузовые лифты, Жилые лифты, Пляжные лифты

Больше, чем просто грузовой лифт,

Это безопасность и безопасность

Вы устали носить продукты или багаж вверх и вниз по лестнице? Затрудняетесь перевезти мебель в дом или из дома? Если это так, грузовой лифт Galaxy — это ваше решение! С легкостью перемещайте все свои продукты, багаж и громоздкие предметы между уровнями вашего дома.

Разработан со сварной алюминиевой конструкцией и крепежом из нержавеющей стали, что позволяет выдерживать нагрузку до 1200 фунтов. грузоподъемности и скорости подъема 14 футов в минуту. Вы можете быть уверены, что перемещение ваших вещей будет безопасным и легким.

Доступны 4 модели

— SMART SHUTTLE® наш самый доступный грузовой подъемник.
— ГРУЗОВОЙ ПОДЪЕМНИК VOYAGER для высоты до 17 футов.
— ГРУЗОВОЙ ПОДЪЕМНИК PREMIER для высоты до 27 футов.
— ГРУЗОВОЙ ПОДЪЕМНИК ORION для больших и тяжелых грузов.

Доступны профессиональные монтажные комплекты и комплекты для самостоятельной сборки.

Гарантия на грузовые лифты лучшая в отрасли!



Запросить цену

Сравнение лифтов

  • Smart Shuttle®
  • Вместимость до 1000 фунтов
  • Размеры корзины
    Внешний диаметр 39,5” X 39,5”
  • 4-дюймовые двутавровые балки
  • Противоскользящее напольное покрытие
  • Максимальная высота: 17 футов
  • 2-стоп
  • Набор для самостоятельной сборки
  • От 7 303 долл. США
  • Вояджер
  • Вместимость до 1000 фунтов
  • Размеры корзины
    54,25” X 54,25” OD
  • 4-дюймовые двутавровые балки
  • Противоскользящее напольное покрытие
  • Максимальная высота: 17 футов
  • 2-ступенчатая или 3-ступенчатая
  • Набор для самостоятельной сборки или
    Профессиональная установка
  • От 7 303 долларов США
  • Премьер
  • Вместимость до 1000 фунтов
  • Размеры корзины
    54,25” X 54,25” OD
  • 5-дюймовые двутавровые балки
  • Противоскользящее напольное покрытие
  • Максимальная высота: 27 футов
  • 2-ступенчатая или 3-ступенчатая
  • Стандартная тормозная система
  • Набор для самостоятельной сборки или
    Профессиональная установка
  • От 8 393 долларов США
  • Орион
  • Вместимость до 1200 фунтов
  • Размеры корзины
    Внешний диаметр 87,5” X 54,25”
  • 5-дюймовые двутавровые балки
  • Противоскользящее напольное покрытие
  • Максимальная высота: 17 футов
  • 2-стоп
  • Набор для самостоятельной сборки или
    Профессиональная установка
  • От 15 260 долларов США

Цена не включает доставку, установку, электромонтажные работы, столярные работы, бетонирование или подготовку места.

Входит в комплект поставки всех грузовых подъемников

Полностью алюминиевая конструкция
Полностью фурнитура из нержавеющей стали
Твердая алюминиевая головка с тремя подшипниками
Двойные авиационные тросы из нержавеющей стали
Двигатель из нержавеющей стали мощностью 1 л. 5-летняя гарантия на конструкцию
1-летняя гарантия на электрические и механические детали

Узнайте о встроенных функциях безопасности.

Получите электронную книгу прямо сейчас!

Мы не будем рассылать вам спам. Отписаться в любое время.

Запросить предложение или дополнительную информацию

* Полное имя:
Требуется имя.

* Телефон:
Требуется телефон.

* Электронная почта:
Электронная почта обязательна.

Адрес:

* Почтовый индекс:
Требуется почтовый индекс.

Тип подъема
Выберите одинSmart ShuttleVoyagerLiftPremier LiftOrionLiftПлатформенный подъемникИндивидуальный подъемникБлок управленияNot Sure

Дополнительная информация:

9 вещей, которые нужно знать при выборе грузового подъемника

Грузовой подъемник — это отличный инструмент для бизнеса, требующего перемещения тяжелых предметов из одного места в другое. Но чтобы он полностью работал на вас, вам необходимо привести его в точное соответствие с вашими потребностями и спецификациями. Будь то проблемы с ручной обработкой товаров или повышение эффективности работы, мы можем помочь вам определить тип грузовой лифт или служебный лифт, который вам нужен. Выбор правильного грузового подъемника может показаться сложной задачей, поскольку существует множество вариантов в зависимости от типа, размера и нагрузки, поэтому здесь, в MORN, мы собрали 9 полезных вещей, которые следует учитывать при выборе подъемника с платформой.

Содержание

1. Для каких задач вам нужен подъемник?

Ваш грузовой подъемник или грузовой подъемник должен соответствовать вашим требованиям с точки зрения задач, для которых вам необходимо его использовать. Это означает, что ваша сфера деятельности будет определять точный грузовой лифт, необходимый в вашем помещении. Вы можете взять большой подъемник, если вы будете перевозить большие и тяжелые грузы. Однако грузовые лифты меньшего размера считаются идеальными для компаний, которые не будут перевозить много больших грузов. Если вы покупаете небольшой грузовой подъемник и вам нужно перевозить большие грузы, вам может понадобиться нести грузы или повредить подъемник, когда вы попытаетесь втиснуть большие грузы. Вы также можете повредить рассматриваемые нагрузки. Таким образом, размер выбранного вами подъемника должен соответствовать размеру предполагаемой нагрузки.

2. Какая грузоподъемность вам нужна?

Вес и объем каждого груза (предметов, которые вы загружаете в подъемник) определяют требуемую грузоподъемность. Возможно, вам потребуется переместить большие коробки с легкими предметами или маленькие коробки с тяжелыми предметами. Эти два примера могут не требовать одинакового размера подъемной платформы, но могут требовать одинаковой грузоподъемности. Очень важно сделать это правильно, так как перегруженные грузовые лифты не будут работать эффективно. В MORN грузоподъемность грузового подъемника может быть изменена от 500 кг до 30 тонн в зависимости от размера платформы и высоты подъема. Вы всегда можете найти тот, который отвечает вашим потребностям загрузки.

3. На какое расстояние вам нужно перевезти товар?

Это определит структуру, размер и положение вашего лифта в вашем

здании. И если на уровне/этаже требуется более двух остановок, вам следует подумать, должен ли лифт проходить через антресоли (если они установлены в помещении). Высота подъема грузовой подъемной платформы MORN может достигать 24 м, что идеально соответствует широкому спектру требований к грузоподъемности при транспортировке грузов.

4. Может ли ваше здание соответствовать требованиям по установке и эксплуатации лифта?

Покупка лифта, если у вас нет подходящих спецификаций здания для размещения, всегда плохой шаг. Сначала проверьте ваше здание в лифтовой компании, чтобы убедиться, что вы действительно можете установить его и полностью функционировать. Также полезно узнать, может ли ваше здание выдержать вес лифта, поскольку более слабые фундаменты всегда представляют собой серьезную угрозу безопасности.

5. Лифт должен быть открытым или закрытым?

Гидравлический грузовой подъемник открытого типа не имеет вала, в то время как закрытый платформенный подъемник имеет вал по всей длине хода. Платформу открытого типа можно использовать только до максимального хода 3 метра.

6. Какая система привода вам подходит?

В качестве главных приводов используются цепной, гидравлический и винтовой приводы. Важно, чтобы вы обсудили тип системы привода с производителями, чтобы вы могли в полной мере оценить различия в том, как система привода повлияет на плавность хода, долговечность компонентов и другие требования к пространству — например, гидравлическим блокам потребуется место для установки. резервуар для жидкости. Как опытный производитель грузовых подъемников , у нас есть как грузовой подъемник с гидравлическим приводом, так и платформа грузового подъемника с редуктором с высокой и безопасной скоростью для выполнения разнообразных погрузочных работ.

7. Яму или пандус выбрать?

Для грузовых лифтов обычно требуется приямок 50–150 мм. Это должно быть подготовлено заранее в соответствии с рекомендациями производителя по размеру, чтобы соответствовать вашему подъемнику. Однако многие производители также предлагают пандус у нижней двери, если яма не может быть предусмотрена для компенсации расстояния между платформой и землей. Товары могут быть легко перенесены на платформу двумя способами.

8. Как насчет автоматических дверей?

Автоматические двери часто выбирают, когда лифтом будут пользоваться люди, которым трудно толкнуть или потянуть дверь. Существуют различные типы доводчиков, которые будут по-разному реагировать, когда дверь соприкасается с объектом, и их следует обсудить с поставщиком лифта, чтобы убедиться, что он соответствует вашим требованиям.
