Стропы грузовые и комплектующие к грузоподъемным стропам

Строп — съемное грузозахватное приспособление, промежуточное звено между грузоподъемным краном и перемещаемым грузом.
Стропы применяют для подвески груза к крюку крана при выполнении грузоподъемных операций.

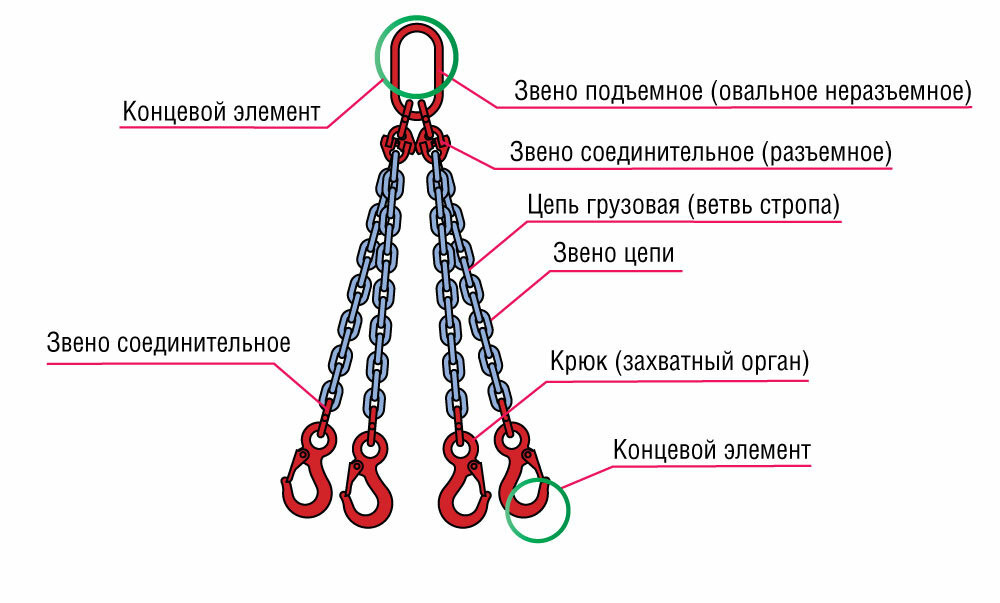

Главные элементы стропа — гибкие ветви трех видов: канатные, цепные или текстильные — и подсоединенные к ним
захватные органы: разъемные и неразъемные звенья, крюки, захваты, скобы и т.д.

Для чего используют грузоподъемные стропы

Грузоподъемные стропы равномерно распределяют нагрузку от поднимаемого груза до крюка грузоподъёмного крана.

Кроме
того, использование стропов гарантирует устойчивость поднимаемого груза в пространстве. С помощью изменения длины
ветвей регулируемых строп управляют положением центра масс поднимаемого груза, что важно при перемещении груза со
смещенным центром тяжести.

При использовании в комплекте с длинномерными траверсами стропы помогают обеспечивать целостность поднимаемого груза,
поскольку при подъеме на груз действуют деформирующие, изгибающие и скручивающие силы.

Наконец, применение стропов необходимо в случае, если на поднимаемых грузах имеются такелажные точки меньшего
размера, чем сечение крюка, а также когда такелажные точки на грузе вообще отсутствуют.

Виды грузоподъемных стропов

По материалу изготовления гибкой ветви стропы делятся на несколько видов:

• стропы канатные
• стропы текстильные
• стропы цепные

По способу захвата груза стропа подразделяются на универсальные (обхватывающие груз), зацепляющие и
подхватывающие.

Грузоподъемные стропы подбираются с учетом специфики подъема и вида нагрузки. Стропы бывают
различной длины, грузоподъемности, различной конструкции: петлевые, кольцевые, одно-, двух-, четырехветвевые.

Стропы нестандартной длины и большой грузоподъемности

Для монтажа, перегрузки, разгрузки, транспортировки нестандартного оборудования требуются нестандартные стропы:

• стропы большой грузоподъемности (от 100 тонн и более)
• стропы нестандартной длины (кольцевые — до 80 метров)

«АНТЭЛ МК» изготавливает любые виды стропов на заказ для решения любых грузоподъемных задач.

Требования к качеству грузоподъемных стропов

Все стропы изготавливаются на основе требований нормативно-технической документации. Основным документом является РД
10-33 «Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации».

После изготовления, перед тем, как поступить к заказчику или попасть в свободную продажу, каждая партия стропов
проходит испытания на стенде. После того, как изделие проходит испытание, оно получает свой индивидуальный
порядковый номер.

• Стропы канатные

• Стропы текстильные

• Стропы цепные

Стальные канаты и канатные стропы

При проведении подъемно-транспортных и такелажных работ используются множество механизмов и приспособлений, но нельзя представить эту работу без использования чалок и строп. Стропы используется в случаях отсутствия у груза специальных мест крепления под крюк грузоподъемного механизма (крана), или при работе с крупногабаритными грузами, для подъема которого требуются дополнительные элементы.

Стропы принято делить на три группы: канатные, цепные и текстильные. В свою очередь текстильные подразделяются на два основных вида — это ленточные и круглопрядные стропы. Каждый из этих видов имеют свои особенности изготовления и формы исполнения. В данной статье мы более подробно рассмотрим канатные стропы и стальные канаты, из которых они изготавливаются.

Канатные стропы, исходя из названия, изготавливаются из различных канатов. Материалом для них служат стальные, синтетические и канаты растительного происхождения (пеньковые и хлопчатобумажные). В качестве грузоподъемных строп чаще всего используются стальные канаты, поскольку они выдерживают высокие разрывные нагрузки, обладают повышенной износостойкостью, а также позволяют поднимать груз с высокой скоростью (динамическое нагружение).

Канатные стропы изготавливаются в соответствии с ГОСТ 25573-82 и РД 10-231-98 (РД-10-33-93 с изм. 1998г.). В грузоподъемных устройствах и на производстве строп применяются стальные канаты двойной (троссовой) свивки.

Стальные канаты изготавливаются способом последовательной свивки его отдельных элементов — проволок в пряди (спиральные канаты одинарной свивки), и прядей в канаты или стренги. В результате свивки прядей проволок получают канаты двойной (троссовой) свивки, которые в дальнейшем могут использоваться для изготовления канатов тройной свивки. При изготовлении тросов пряди навиваются на органический или металлический сердечник.

Типы свивки канатов

Различают канаты с точечным касанием проволок между слоями прядей (ТК) и линейным касанием (ЛК). Проволоки, из которых свивают пряди, могут быть одинакового или разного диаметра, при разном диаметре проволок в обозначение каната добавляют букву Р, при одинаковом — О.

При производстве тросов типа ТК послойно изготавливаются многослойные пряди с последующей свивкой их в канат. При этом способе производства стремятся свить прядь, сохраняя одинаковые углы свивок проволок по отдельным слоям, поэтому шаги свивки получаются разные и и проволоки в них между слоями перекрещиваются, образуя точечное касание. Стальные канаты с точечным касанием могут изготавливаться из проволок как одинакового, так и разного диаметра.

Пряди, изготовленные таким способом, отличаются повышенной жесткостью, при этом проволоки подвергаются значительному износу из-за перекрещивания, а также значительным контактным напряжениям.

На производстве тросов типа ЛК сохраняют постоянным шаг свивки, допуская различные углы свивки для каждого слоя прядей, при соответствующем подборе диаметров отдельных проволок как по слоям, так и в самом слое. Это дает возможность исключить перекрещивание проволок по отдельным слоям и обеспечивает взаимное линейное касание.

В прядях типа ТК проволоки внутреннего и наружного слоев загружены одинаково, а центральная проволока несет большую нагрузку. В прядях типа ЛК проволоки наружного слоя несут наименьшую нагрузку, а проволоки внутреннего слоя — значительно большую нагрузку, при этом центральная проволока даже перегружена. Канаты типа ЛК имеют лучшее заполнение сечения, они более гибкие и износостойкие в сравнении с канатами типа ТК.

Комбинированные канаты применяются когда использование тросов с линейным касанием проволок в прядях невозможно из-за нарушения установленных соотношений между диаметрами органов навивки и диаметрами проволок или необеспечения рекомендуемого запаса прочности. В зависимости от типа располагающегося слоя (ЛК или ТК), считая от центра пряди, получают канаты с точечно-линейным касанием (ТЛК), или с линейно-точечным касанием (ЛТК).

Сочетание направлений свивки канатов

Канаты изготавливаются с различным направлением свивки прядей — с правым и левым. При правом направлении свивки (обозначение Z) пряди идут слева-вверх-направо, при левом направлении (обозначение S): справа-вверх-налево. По сочетанию направлений свивки проволок в прядях и прядей в канатах различают канаты односторонней и крестовой свивки. В канатах односторонней свивки направления навивки проволок в наружном слое прядей и прядей в канате одно и то же, в канатах крестовой свивки эти направления противоположны.

Канаты односторонней свивки имеют более ровную поверхность, площадь сечения в них заполнена лучше, они более гибкие и долговечные, вследствие увеличенной поверхности соприкосновения проволок с поверхностью блока или барабана. В канатах крестовой свивки наружные проволоки смежных прядей соприкасаются по отдельным точкам, что увеличивает контактные напряжения. Из-за стремления к раскручиванию под действием растягивающей нагрузки, канаты односторонней свивки непригодны к использованию, если требуется свободно подвесить груз на одной ветви. В этих случаях используют некрутящиеся канаты крестовой свивки.

В случаях когда хотят уменьшить крутящий момент и износ каната благодаря линейному касанию проволок, используют канаты с комбинированной свивкой, в которых чередуется одинаковое количество прядей правой и левой свивок.

Выбор направлений навивки канатов

Грузоподъемные механизмы, на которых применяются стальные канаты, оснащаются тяговыми барабанами, к которым крепится один или оба конца каната. В зависимости от назначения и конструкции грузоподъемного механизма, на барабан производится однослойная или многослойная навивка каната. Как правило, применяется спиральная послойная навивка каната, при которой отдельные, спирально расположенные ветви каната плотно и равномерно навиваются на поверхность барабана, а при многослойной навивке — на ранее навитые слои.

В зависимости от направления свивки троса, направления вращения барабана и порядка укладки витков на барабан деформация кручения может увеличиваться или уменьшаться. При многослойной навивке каната, направление навивки чередуется в нарастающих слоях, поэтому направление навивки следует выбирать из условия правильной навивки первого слоя.

Требуемое направление свивки каната легко установить по направлению пальцев правой и левой руки.

При наличии абразивной или коррозийной среды предпочтительнее выбирать канаты из более толстой проволоки. Для уменьшения изнашивания и повреждения канаты покрывают защитными смазочными материалами. Разрушение каната происходит постепенно, что позволяет своевременно обнаружить дефект и заменить канат.

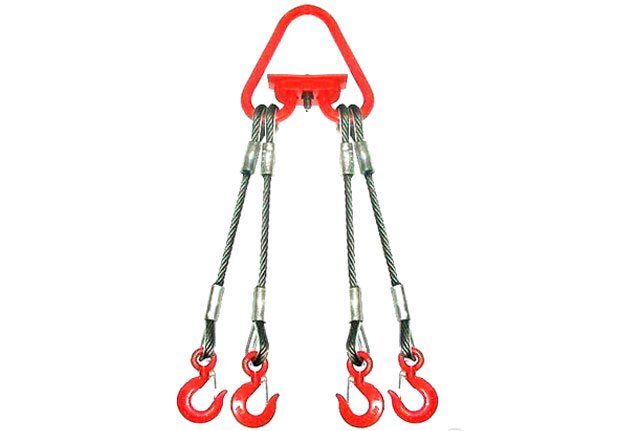

Стропы из стальных канатов

Канатные стропы изготавливают в 2 основных исполнениях — петлевые (УСК 1, СКП) и кольцевые (УСК 2, СКК). Двухпетлевые стропы в обиходе именуют «чалками» (происх. от чалить — вязать, связывать, увязывать). На основе петлевого исполнения изготавливаются многоветвевые стропы типа 1СК, 2СК, 3СК, 4СК, а также специальные виды с использованием канатных строп.

При изготовлении канатных строп концы канатов заделывают различными способами. Основными способами заделки концов являются опрессовка концов алюминиевой или стальной втулкой и заплетка. При изготовлении специальных видов строп иногда применяются заделка концов каната винтовыми зажимами, клиновыми зажимами, а также заливка концов в вантовом стакане или специальном коуше.

Различные типы подъемных строп и для чего они используются

03
Nov

Подъемные стропы являются одним из наиболее часто используемых видов подъемного оборудования и важным методом эффективного и надежного выполнения подъемных работ. Как и некоторые другие формы подъемного оборудования, подъемные стропы могут использоваться для увеличения грузоподъемности и обеспечения дополнительной поддержки для больших грузов.

Какие бывают подъемные стропы?

• Двойные лямочные стропы
• Круглые стропы EWL
• Бесконечные плоские стропы
• Ultralift со стропами Dyneema
• Круглые стропы Suhbo

Как работает каждый подъемный строп, как они используются и в чем между ними разница?

Двусторонние лямки

Наши двойные лямки изготовлены из высококачественной лямки двойной толщины. Они отделаны проушинами и усилены во время подъема, чтобы защитить проушину от травм. Они обеспечивают легкость и эластичность, что устраняет риск травмы от стропы или груза. Дуплексные лямочные стропы можно легко модифицировать для подъема сложных форм или множества предметов различной формы. Они обладают высоким уровнем гибкости и их легко разместить вокруг материалов, которые вы собираетесь поднимать. Дуплексные стропы могут использоваться во многих различных конфигурациях для подъема.

Круглые стропы EWL

Круглые стропы EWL — это универсальный, удобный и экономичный способ подъема различных грузов. Круглые стропы EWL Polyester изготовлены из непрерывной петли из полиэфирной пряжи и покрыты эластичным полиэстером, который имеет цветовую маркировку по своей грузоподъемности.

Бесконечные плоские стропы

Бесконечные подъемные стропы являются одними из самых эффективных на рынке. Их можно непрерывно вращать, чтобы иметь бесконечное количество точек контакта, с которых можно поднимать груз. Бесконечные подъемные стропы и ремни можно использовать с чокерами, сцепками для корзин и вертикальными сцепками.

Ultralift со стропами Dyneema

Некоторые из наших круглых строп Ultralift изготовлены из Dyneema, самого прочного волокна в мире. За последнее десятилетие круглые стропы Ultralift стали важным подъемным инструментом для специализированных и тяжелых подъемных работ. В более сложных областях материал показал себя как идеальная замена стальным тросам и цепям.

Круглые стропы Suhbo

Круглые стропы представляют собой бесконечные нити пряжи, покрытые трикотажной трубчатой ​​оболочкой. Наш ассортимент круглых стропов может поднимать от 1 до 30 тонн в любом месте, поэтому очевидно, что круглые стропы — лучший выбор, если вам нужно поднять груз весом более 6 тонн. Все несущие полиэфирные нити в круглых стропах снабжены защитным полиэфирным рукавом, обеспечивающим долговечность изделия и защиту при подъеме тяжелых грузов

Существуют сотни, если не тысячи применений стропов, не только для подъема, но и для дома, а также на работе. Тысячи предприятий используют подъемные стропы по всему миру, и в настоящее время Великобритания расширяет свою рыночную базу в дальних странах, поэтому потребность в подъемных стропах будет больше, чем когда-либо прежде.

Если вы не уверены, какие подъемные стропы вам нужны для вашего проекта или бизнеса, вы можете поговорить с командой SBL. Мы любим помогать людям находить необходимое подъемное оборудование. Мы можем предоставить вам дополнительную информацию о наших стропах по электронной почте или по телефону.

Свяжитесь с нами сегодня (01793 615171) или посетите наш торговый прилавок, дайте нам знать, как мы можем вам помочь.

Различные типы подъемных стропов • Textilesinside

Ленточные стропы

представляют собой плоские ремни, обычно изготавливаемые на дуплексном уровне с двойными слоями для дополнительной безопасности. Эти стропы являются одним из наиболее важных и распространенных подъемных аксессуаров. Ушко и ушко, а также бесконечные лямочные стропы являются самыми популярными и их легко найти на рынке. Эти два типа стропов могут помочь в вашем подъемном проекте и могут использоваться во многих различных конфигурациях, как описано ниже.

Тканевые стропы с проушиной и проушиной

Этот тип лямочного стропа имеет форму проушины на каждом из своих концов, а также его гибкость и малый вес делают этот строп универсальным и для многих предпочтительным стропом.

Проушины и стропы с проушинами также могут защитить хрупкие грузы и свести к минимуму риск повреждения, вмятин или царапин во время подъема. Их также очень легко использовать с чокером, корзиной или вертикальной конфигурацией.

Петли с бесконечной/бесконечной петлей (EN)

Ленточные бесконечные стропы можно использовать во всех трех типах строп. Строп можно поворачивать на протяжении всего срока службы, чтобы свести к минимуму износ и избежать повреждений при повторном использовании.

Важно, чтобы вы понимали приложение, которое собираетесь загружать, и различные конфигурации. Выбор правильной конфигурации так же важен, как и выбор лямочной стропы. Вы можете использовать вертикальную, корзиночную или чокерную конфигурации, в зависимости от предполагаемой нагрузки.

Все лямочные стропы изготавливаются из двух материалов: нейлона или полиэстера. Оба этих материала будут иметь одинаковую прочность и грузоподъемность, однако вам необходимо рассмотреть варианты в зависимости от применения, поскольку в некоторых случаях строп будет подвергаться воздействию кислот или высоких/низких температур.

Ленточные стропы из нейлона могут помочь при наличии жира и масла, и этот материал обладает очень хорошей устойчивостью к определенным химическим веществам, однако кислотам, отбеливателям и температурам выше 194 ^O F существенно повлияет на этот тип строп. С другой стороны, стропы из полиэстера могут помочь вам, когда присутствуют некоторые распространенные типы кислот и отбеливателей. Пожалуйста, обратитесь к следующей таблице, чтобы узнать, для каких кислот подходят эти стропы.

Защита лямочных стропов

Очень важно заботиться о лямочных стропах, так как это обеспечит их долгий срок службы. Эффективным способом защиты ваших строп является использование защитных рукавов. Эти защитные рукава отлично защищают стропы от истирания и грязи, которые могут быть как постоянными, так и съемными; тем не менее, эти рукава не защитят стропу от порезов, вы всегда должны помнить о заточенных краях или артефактах.
