Габаритные размеры лифтов в жилых домах

23.04.2021

Размеры рассчитываются согласно требованиям по безопасному размещению пассажиров и грузов при минимально занятой площади. Оптимальные габариты определяются исходя из потенциального пассажиропотока внутри здания. Согласно требованиям, подъемник обязан обеспечивать возможность за 5 минут перевезти не менее 6% жильцов.

Габариты стандартного лифта, работающего в доме, позволяют единовременно переводить 5-8 пассажиров. Данный показатель помогает рассчитать полезную площадь и грузоподъемность устройства, определить ширину и высоту дверного проема.

Разделы статьи:

• Пассажирский → 400 → 500 → 630 → 1000
• Грузовой → 2000 → 5000
• Шахта
• Машинное помещение
• ГОСТ

Пассажирский

Основные параметры пассажирского лифта подбираются с учетом этажности строения, пассажиропотока. Чем выше данные показатели, тем большие габаритные размеры кабины. Стандартные размеры подъемника используемого в жилых домах такие:

• Высота (h) — 2100…2400 миллиметров
• Ширина (b) дверного портала — 700…1200 миллиметров

Внутренние размеры стандартного пассажирского подъемника представлены следующими значениями глубины (l) в миллиметрах:

• 950 — позволяет перемещать единовременно 5 пассажиров
• 1400 — способна вместить 8 человек
• 2100 — обеспечивает транспортировку 13 пользователей

Полезная площадь внутри кабины измеряется при закрытых створках на высоте 100 сантиметров от пола. Рассчитываемая исходя из полученных параметров грузоподъемность, определяет средний вес пользователя равный 80 килограмм, поэтому используемые в обычных жилых строениях подъемные аппараты способны перемещать 400 — 1000 килограмм.

400

Наиболее востребованный подъемный аппарат, используемый в многоэтажных зданиях, офисах, промышленных корпусах. Размеры кабины лифта 400 кг составляю: h — 2100, b — 1100, I — 950…1000, габариты дверного проема — 650…800 миллиметров.

500

Используется в местах с интенсивным пассажиропотоком, к ним относятся офисные здания, торгово-развлекательные центры. Лифт транспортирующий 500 кг обладает такими габаритами: h — 2100, I — 1180…2200, b — 1040…2250 миллиметров.

630

Лифт поднимающий 630 кг способен перевозить пассажиров с инвалидными колясками, габаритными покупками. Размеры кабины позволяют использовать его развлекательных центрах, административных зданиях, жилых строениях. Габаритные характеристики подъемной машины следующие: h — 1400…2100, I — 1100…2200, b — 1100…2100, дверной портал — 700…1200 миллиметров.

1000

Аппарат грузоподъемностью 1000 кг устанавливается в высотках, гостиничных комплексах, торговых центрах и перевозит пассажиров с объемным багажом. Основные внутренние габариты такие: h — 2100…2300, I — 1500, b — 1100…1800, портал дверей — 1000 миллиметров.

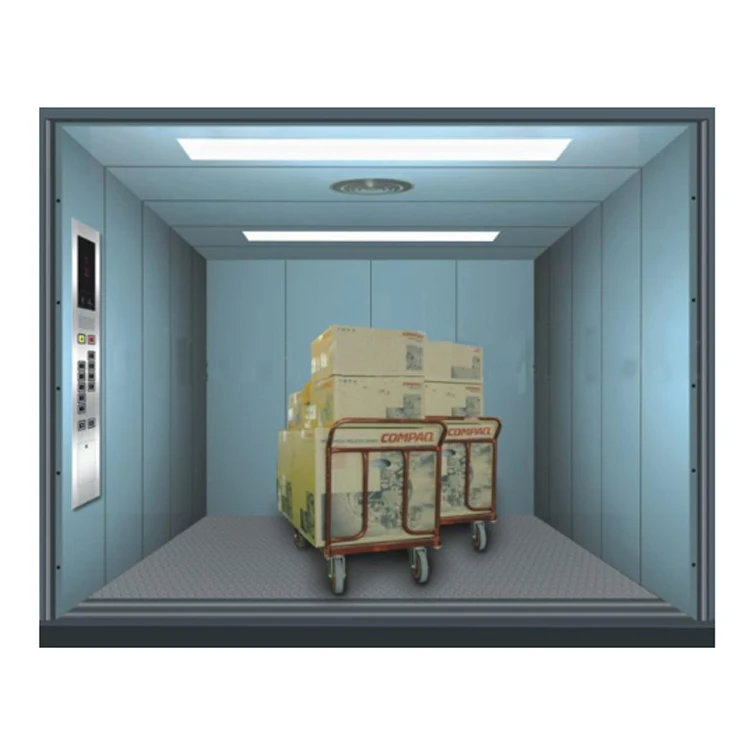

Грузовой

Грузовой лифт обладает рядом специфических особенностей, связанных с транспортировкой крупногабаритных тяжестей, среди которых стоит выделить увеличенное внутреннее пространство, расширенный портал дверей.

Размер кабины подъемника в жилом доме является критически важным показателем, оказывающим значительное влияние на возможность транспортировки грузов. Рассмотрим подробнее основные размеры грузового подъемника.

• Высота

Высота стандартного грузового лифта составляет 200 см. Определяется она измерением расстояния между потолком и полом без учета осветительной техники, элементов отделки.

• Глубина

Глубина обычно составляет 158-258 см. Данный размер определяется измерением расстояния между задней и передней стенкой без учета поручней, декоративных накладок, элементов панели.

• Ширина

Определяет расстояние между боковыми стенами внутри грузоподъемника, без учета поручней, защитных панелей, декоративных накладок. В жилых домах стандартная ширина равняется 158 см.

Еще одним важным параметром является размер двери. Стандартная b двери равняется 110 см, h — 200 см.

Кроме этого, значительное влияние на габариты подъемного аппарата оказывает грузоподъемность.

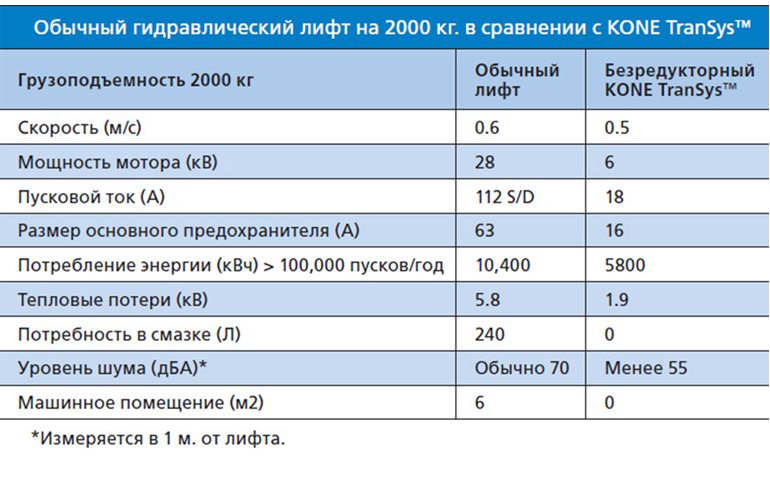

2000

Подъемник поднимающий 2000 килограмм используется в высотных строениях и перемещает габаритную мебель, строительные материалы. Внутренние размеры грузового подъемника следующие: h — 2100…3000, l — 1480…2580, b — от 1580 мм.

5000

Зачастую грузоподъемная машина работает на складах крупных компаний и способна перевозить крупногабаритные товары. Поэтому, размер грузового лифта соответствует следующим параметрам: h — 2400…3000, I — 4000, b — 2900 мм.

Шахта

Размеры шахты пассажирского/грузового подъемного аппарата обязаны обеспечивать грузоподъемной машине безопасное перемещение. Ключевую роль в расчете величины шахты играют габариты кабины. Представленные ниже параметры существенно отличатся у разных моделей подъемных машин и носят исключительно ознакомительный характер.

Машинное помещение

Размеры машинного помещения рассчитываются с учетом функционирования лифтового оборудования, что позволяет персоналу беспрепятственно установить необходимые запчасти для лифтов, провести регламентное обслуживание, экспертизу. Согласно требованиям, расстояние между стенами и деталями механизмов составляет не менее 50 см, минимальная высота зоны обслуживания равняется 200 см. Дверь ведущая в машинное отделение имеет высоту не ниже 180, ширину — 80 см.

ГОСТ

ГОСТ 5746 2015 распространяется на лифты пассажирские, определяет вес грузов, размеры кабины, двери, машинного отделения, шахты лифта, устанавливает полезную площадь внутри грузоподъемных машины категории А.

Полезная площадь (м²)	Перевозимый вес (кг)
0.96	320
1.17	400
1.30	450
1.45	525
1.60	600
1.66	630
1.75	675
1.90	750
2.00	800
2.05	825
2.20	900
2.35	975
2.40	1000
2.50	1050
2.65	1125
2.80	1200
2. 90	1250
2.95	1275
3.10	1350
3.25	1425
3.40	1500
3.56	1600
4.20	2000
5.00	2500

Размеры грузовых лифтов обязаны соответствовать ГОСТу 8823-2018. Государственный стандарт регламентирует номинальную грузоподъемность, величину кабины, двери, шахты, приямка, машинного помещения.

Блог автора: ДелоЛифт

Грузоподъемности лифтов: как выбрать?

Лифт – это давно не роскошь, а средство передвижения. Выбор лифта для того или иного здания начинается с типа самого подъемника; второй важнейший параметр – его грузоподъемность. Так как же выбрать грузоподъемность лифта?

Классификация грузоподъемности лифтов

Выделяют следующие виды лифтов по виду транспортируемого груза:

• пассажирские;
• грузовые.

К пассажирским лифтам относят:

• лифты для жилых зданий, в том числе коттеджные и скоростные;
• лифты для промышленных предприятий;
• лифты для общественных зданий;
• больничные лифты;
• инвалидные подъемники.

Грузоподъемность пассажирских лифтов может варьироваться от 320 до 1600 кг в зависимости от модели и скорости лифта.

К грузовым подъемникам относят:

• малые грузовые лифты – грузоподъемность 100-160 кг;
• обычные грузовые и грузопассажирские лифты – грузоподъемность варьируется от 500 до 5000 кг;
• тротуарные подъемники с грузоподъемностью до 500 кг.

В зависимости от типа лифта и его конкретного назначения выбирается необходимая грузоподъемность.

Как выбрать грузоподъемность лифта?

Грузоподъемность лифта следует выбирать исходя из примерного количества пассажиров, пропускной способности лифта, характера перевозимых грузов. Для примера рассмотрим несколько популярных случаев и попробуем просчитать, какая нужна грузоподъемность в том или ином конкретном случае:

1. Лифт в обычном многоэтажном доме. Если вы выбираете подъемник для девяти- или четырнадцатиэтажки, останавливайтесь на более-менее экономичных вариантах в 320 или 500 кг. З20 кг – это в среднем три человека, что вполне достаточно для таких зданий. Лифтом в жилых домах пользуются не слишком часто, так что можно не тратиться на более дорогой вариант;
2. Лифт в очень высокой многоэтажке. Для высотных зданий требуется лифт с более высокой скоростью и пропускной способностью – а значит, и грузоподъемностью. Лучший вариант – обычный или скоростной лифт с грузоподъемностью от 500 до 1000 кг. Чем больше в здании этажей и жильцов, тем большей должна быть грузоподъемность.
3. Коттеджный лифт. Для этого лифта важна не скорость или грузоподъемность, а красота. Так как пользоваться им будет совсем небольшое число людей, смело останавливайтесь на подъемнике, грузоподъемность которого составит до 300-350 кг.
4. Пассажирский лифт в здании завода. Здесь лучше выбрать надежный вариант с грузоподъемностью до 1000 кг: в часы пик им будет пользоваться множество народа. Важно еще и количество этажей: чем их больше, тем больше должен быть вес, на который рассчитан лифт.
5. Лифт в бизнес-центр или муниципальное учреждение.Поскольку в таких многоэтажных зданиях постоянно находится множество народа, лучший вариант — несколько лифтов с грузоподъемностью до 1000 кг. Если бизнес-центр очень высокий – 10 и более этажей – рекомендуется выбирать варианты, способные выдержать 1600 кг.
6. Больничный лифт. В больничном лифте одновременно важны и скорость, и грузоподъемность. Чем быстрее подъемник доедет до пункта назначения, тем скорее пациент получит необходимую помощь. Но, с другой стороны, такой лифт должен выдерживать пациента на каталке, его вещи, двух-трех медиков, их снаряжение и лифтера. Так что грузоподъемность в 500-1000 кг будет вполне оправданной.
7. Инвалидный подъемник. Грузоподъемность таких устройств варьируется от 250 до 500 кг в зависимости от их назначения. Самыми выносливыми являются подъемники, предназначенные для въезда людей с ограниченными возможностями в салон современных автобусов.
8. Малый грузовой лифт. Такие подъемники, используемые в ресторанах, кафе, библиотеках и магазинах, обладают небольшой грузоподъемностью до 160 кг. Если в лифте будут перевозиться готовые блюда и пустая посуда, можно выбрать вариант, выдерживающий 100 кг; если будут транспортироваться тяжелые книги или продукты – 160 кг.
9. Грузовой лифт в супермаркете перевозит сравнительно нетяжелый товар. Для супермаркетов подойдут лифты грузоподъемностью до 1500-2000 кг.
10. Грузовой лифт на шахте или на заводе. Грузовые подъемники, предназначенные для перевозки тяжелых грузов на шахте или производстве, должны обладать максимальной грузоподъемностью – до 5000 кг. Правда, из-за этого страдает скорость – в таких моделях она максимально составляет 0,25м/с. Если на лифте планируется перевозить менее тяжелые грузы, можно выбрать модель, выдерживающую от 500 до 3000 кг.
11. Грузопассажирский лифт на производстве. Помимо надежности, которая является основным требованием для такого подъемника, важно уделить внимание грузоподъемности такого лифта: чем тяжелее груз, тем большей она должна быть. К примеру, на предприятиях легкой промышленности можно устанавливать такие подъемники, выдерживающие до 2000 кг; на предприятиях тяжелой промышленности – до 3200 или 5000 кг.
12. Тротуарный подъемник. Грузоподъемность такого лифта обычно составляет 500 кг.

Помните: лучше сделать небольшой запас по грузоподъемности, чем потом жалеть, особенно если дело касается выбора лифта на производство. В таком случае, запас в 100-200 кг просто необходим.

Таким образом, зная тип лифта и примерно представляя нагрузку на него, вы сможете примерно определить требуемую грузоподъемность. Более исчерпывающую консультацию вы можете получить у специалиста, когда будете выбирать конкретную модель подъемника.

Если вам необходим лифт особого назначения, к примеру, пожарный, вокзальный, автомобильный или театральный, то проектироваться он будет по вашему техзаданию. Соответственно, вы можете заложить ту или иную грузоподъемность самостоятельно.

Вам нужен грузовой или служебный лифт?

Вернуться к блогу

Автор: Райан Хасси

Новости

Нужен ли вам грузовой или служебный лифт, зависит от предполагаемого использования и веса, который вы планируете перевозить. Вот объяснение каждого типа лифта и того, где они работают лучше всего.

Что такое грузовой лифт?

Грузовые лифты предназначены для перемещения товаров и материалов по зданию. По сравнению с пассажирскими лифтами грузовые вагоны движутся с меньшей скоростью, могут нести гораздо более тяжелые грузы и рассчитаны на более тяжелые условия работы.

Для грузовых лифтов важнее быть практичными, чем привлекательными, поэтому они спроектированы так, чтобы обеспечивать максимальную безопасность. Это могут быть стальные стеновые панели, тяжелый стальной пол и усиленные ворота. Грузовой лифт обычно имеет вертикально открывающиеся двери. Старые модели могли даже иметь деревянные ворота с ручным управлением.

Здесь вы, скорее всего, увидите грузовые лифты:

1. Автосалоны
2. Склады
3. Торговые площади
4. Жилые районы

Классы грузовых лифтов

Если вам нужен грузовой лифт, существуют различные классификации, определяющие максимальную грузоподъемность и разрешенные процессы погрузки/разгрузки.

1. Класс А: погрузка генеральных грузов

Этот класс грузов идеально подходит для распределенных грузов, когда вес одного предмета не превышает 1/4 грузоподъемности лифта. Груз перемещается на автомобильной платформе и с нее с помощью ручных тележек или вручную.

1. Класс B: Загрузка автомобиля

Грузовой лифт класса B используется для перевозки легковых автомобилей, грузовиков и других типов транспортных средств.

1. Класс C1: Загрузка промышленных грузовиков

С грузовым лифтом класса C1 вы можете использовать четырехколесное транспортное средство для загрузки и разгрузки лифта. Однако общий вес транспортного средства и груза не может превышать номинальную грузоподъемность. Транспортное средство, используемое для погрузки и разгрузки предметов, может оставаться в лифте во время его использования.

1. Класс C2: Загрузка промышленных грузовиков

Грузовые лифты класса C2 допускают максимальную нагрузку на платформу до 150% номинальной грузоподъемности. С этим типом лифта вы можете использовать вилочный погрузчик для загрузки автомобиля с грузом до номинальной грузоподъемности. Погрузчик или вилочный погрузчик необходимо снять с лифта перед его использованием.

1. Класс C3: Другие формы загрузки промышленных грузовиков

Эти грузовые лифты чаще всего используются для перевозки грузов, вес которых аналогичен максимальной грузоподъемности лифта.

Что такое служебный лифт?

Легко спутать грузовой лифт со служебным лифтом и наоборот, но есть несколько отличительных особенностей, которые отличают их друг от друга.

Служебный лифт — это модифицированный пассажирский лифт, который обычно располагается в зоне здания, предназначенной только для сотрудников. В то время как грузовой лифт может иметь вертикальные двери, служебный лифт имеет традиционные горизонтальные двери.

Примеры включают большие лифты, которые вы видите в больнице, или лифты, используемые обслуживающим персоналом в гостинице. Эти лифты должны быть достаточно широкими и глубокими, чтобы в них удобно помещались большие предметы, такие как больничные койки.

Служебные лифты предназначены для того, чтобы персонал мог легко передвигаться и перевозить товары, не мешая гостям или посетителям здания. В больницах, особенно в больницах, транспортировка важных материалов и оборудования без перерыва является абсолютной необходимостью.

Независимо от того, какой тип лифта вам нужен, важно убедиться, что он соответствует вашим строительным нормам и стандартам. Мы будем рады помочь вам изучить варианты лифтов и убедиться, что вы соответствуете требованиям. Свяжитесь с нами сегодня чтобы начать!

Райан Хасси

В качестве вице-президента по эксплуатации Stanley Elevator Райан курирует полевые работы, строительство и модернизацию. Его резюме включает в себя более 10 лет личного опыта в области обслуживания лифтов, управления проектами, съемки, оценки и складских операций.

Роль Райана сосредоточена на внедрении новых технологий в деятельность Stanley Elevator, уделяя при этом первоочередное внимание постоянному совершенствованию услуг по техническому обслуживанию, ремонту, модернизации и установке лифтов. Он также поддерживает сертификаты Stanley Elevator и отношения с ассоциациями, включая Массачусетская ассоциация безопасности лифтов (MESA), Ассоциация владельцев и управляющих зданиями (BOMA), Американский институт архитекторов (AIA) и Лифтовые подрядчики Америки (ECA).

Райан имеет степень бакалавра менеджмента Провиденс-колледжа и работает над получением степени магистра делового администрирования в Бэбсон-колледже.

Грузовой лифт | Elevator Wiki

Грузовой лифт (или служебный лифт, грузовой лифт или грузовой лифт в Соединенном Королевстве) — это лифт, предназначенный для перевозки грузов, а не пассажиров. ^[1]

Содержимое

• 1 Грузовой лифт
  • 1.1 Классы грузовых лифтов
    • 1.1.1 Класс A: Общая погрузка
    • 1.1.2 Класс B: Загрузка автомобиля
    • 1.1.3 Класс C1: Загрузка промышленных грузовиков
    • 1. 1.4 Класс C2: Загрузка промышленных грузовиков
    • 1.1.5 Класс C3: Другие формы загрузки промышленных грузовиков
• 2 двери
• 3 Кухонный официант
• 4 Автомобильный лифт
• 5 Примечания и ссылки

Грузовой лифт

Грузовые лифты, как правило, должны иметь в машине письменное уведомление о том, что их использование пассажирами запрещено (хотя и не обязательно незаконно), хотя некоторые грузовые лифты допускают двойное использование, иногда за счет использования незаметных подступенков.

Грузовые лифты, как правило, крупнее и способны нести более тяжелые грузы, чем пассажирские лифты, как правило, грузоподъемностью от 2300 до 4500 кг. Грузовые лифты могут иметь двери с ручным управлением и часто иметь прочную внутреннюю отделку кабины (которая называется 9).корпус 0107 ^[1] ) для предотвращения повреждений при погрузке и разгрузке. Существуют как тяговые, так и гидравлические грузовые лифты. Эти лифты специально сконструированы, чтобы выдерживать тяжелые нагрузки.

Классы грузовых лифтов

Класс A: погрузка обычных грузов

Грузовой лифт этого класса имеет распределенную нагрузку, вес любого отдельного элемента не превышает 1/4 грузоподъемности лифта, и груз перемещается на и с платформы автомобиля вручную или с помощью ручных тележек.

Класс B: Загрузка автотранспортных средств

Грузовой лифт этого класса используется исключительно для перевозки грузовых автомобилей или легковых автомобилей до номинальной грузоподъемности лифта.

Класс C1: Загрузка промышленных грузовиков

Четырехколесное транспортное средство может использоваться для погрузки и разгрузки в лифте этого класса. Суммарный вес транспортного средства и груза не может превышать номинальную грузоподъемность, и его можно катить на платформу как единое целое.

Класс C2: Загрузка промышленных грузовиков

В этом классе при погрузке и разгрузке максимальная нагрузка на платформу может составлять до 150% номинальной грузоподъемности. Это позволяет пользователю использовать вилочный погрузчик для загрузки автомобиля грузом до номинальной грузоподъемности.

Класс C3: Другие формы загрузки промышленных грузовиков

Во время процесса погрузки и разгрузки никогда не должна превышаться номинальная грузоподъемность.

Классы грузовых лифтов (нажмите, чтобы увеличить).

Двери

Конфигурация дверей в некоторых небольших грузовых лифтах обычно представляет собой открытие по центру или две раздвижные телескопические двери. Большие грузовые лифты обычно имеют три или четыре раздвижные телескопические двери.

Очень большие или сверхмощные грузовые лифты с очень большой грузоподъемностью (до 7000 кг) могут иметь шестисдвижные телескопические двери.

Старые грузовые лифты в США и Гонконге обычно имеют две вертикальные раздвижные двери с ручным или автоматическим управлением.

Типичный старый американский грузовой лифт.

Старые американские грузовые лифты обычно имеют две вертикальные посадочные двери.

Старый закрытый грузовой лифт Toshiba со складными воротами в Гонконге.

Грузовой лифт Fujitec с 3-скоростной раздвижной телескопической дверью в Гонконге.

Грузовой лифт Schindler с 2-скоростным телескопическим открытием центра в Гонконге.

Гидравлический грузовой лифт Thyssen в Sunshine City Plaza, в котором используется 3-скоростное телескопическое открытие центра.

Кухонный официант

Основная статья: Кухонный официант

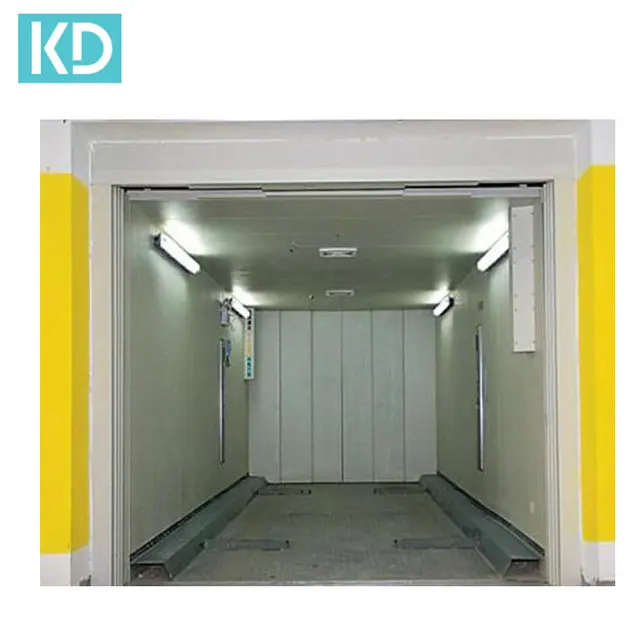

Автомобильный подъемник

Автомобильный подъемник (или автомобильный подъемник) используется в зданиях или на территориях с ограниченным пространством (вместо пандусов), как правило, для перемещения автомобилей в гараж или на склад производителя. Автомобильные лифты в основном имеют гидравлический привод и имеют грузоподъемность 2 тонны.

Гидравлические цепи с редуктором (в отличие от велосипедных цепей) создают подъемную силу для платформы, противовесов нет. Чтобы соответствовать конструкции здания и улучшить доступность, платформа может поворачиваться, так что водителю нужно двигаться только вперед.
