Нефтекамская автомобильная школа “Добровольное общество содействия армии, авиации и флоту России”

=========================================================


ЛЕКЦИЯ
по дисциплине

«УСТРОЙСТВО И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ТРАНСПОРТНЫХ СРЕДСТВ»

Тема № 2. Общее устройство и работа двигателя

Занятие № 2.3. Механизм газораспределения.

по подготовке специалистов по ВУС-837 «водители транспортных средств категории «С»

Нефтекамск 2017

Тема № 2. Общее устройство и работа двигателя(СЛАЙД № 1)

Занятие № 2.3 Механизм газораспределения

Учебные вопросы (СЛАЙД № 2)

1. Назначение, общее устройство, принципы работы ГРМ.
2. Особенности устройства ГРМ изучаемых двигателей.
3. Основные причины и признаки неисправностей ГРМ.
4. Порядок проведения регулировочных работ в механизме газораспределения.

Время:                 2 часа.

Место проведения: аудитория.

Вид занятия:     лекция.

Методические указания.

Обосновывать обучаемым важность рассматриваемого учебного вопроса. Основные положения давать под запись в конспект.

Приводить конкретные примеры из опыта эксплуатации автомобилей.

Обратить внимание на правильность ведения конспектов.

Учебный материал излагать с использованием кадров в Microsoft PowerPoint, схем и плакатов.

Поддерживать связь с аудиторией.

Контроль качества усвоения учебного материал производить кратким опросом по изложенному материалу.

Подводить итог рассмотренного вопроса и приступать к изложению следующего учебного вопроса.

Сделать выводы по материалу занятия, подвести итог занятия, ответить на вопросы обучаемых. Дать задание на самостоятельную работу.

Введение

На предыдущем занятии был изучен КШМ. Сегодня на занятии будут рассмотрены вопросы назначения, устройства и работы ГРМ его обслуживания.

Значительно сократить расход ГСМ позволяет правильная эксплуатация ГРМ, а также поддержание его в исправном состоянии. Эти требования будут выполнены только в том случае, если проводится своевременное обслуживание автомобиля в установленном объеме.

В настоящей лекции рассматривается общее устройство ГРМ, принцип его работы, особенности ГРМ двигателей КамАЗ-740, ЯМЗ-238, а также основные причины и признаки неисправностей ГРМ. Вы изучите порядок проведения регулировочных работ в механизме газораспределения.

Учебный вопрос № 1.

Назначение, общее устройство, принципы работы ГРМ

Механизм газораспределения предназначен для своевременного впуска в цилиндры горючей смеси (карбюраторные двигатели) или очищенного воздуха (дизели), надежной изоляции камеры сгорания от окружающей среды во время тактов сжатия и рабочего хода и выпуска отработавших газов

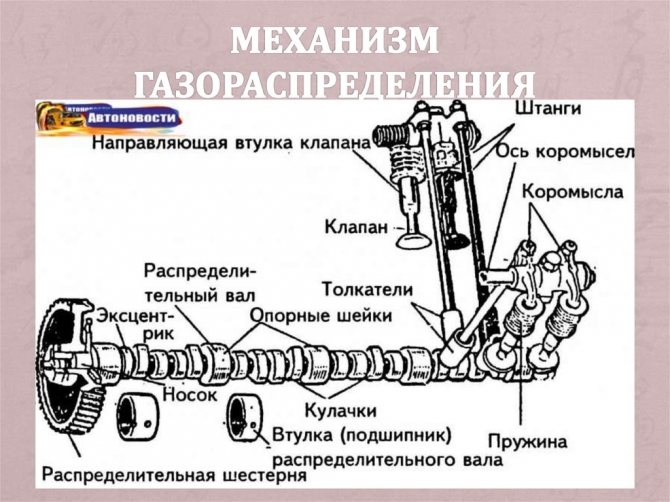

Рис. 1. Механизм газораспределения (СЛАЙД № 4)

Состав механизма газораспределения:

— распределительные шестерни;

— распределительный вал;

— толкатели;

— штанги толкателей;

— коромысла;

— оси коромысел;

— клапаны с пружинами и деталями крепления;

— крышка распределительных шестерен.

Распределительные шестерни – для приведения в действие (вращения) распределительного вала

Распределительный вал – для своевременного открывания и закрывания впускных и выпускных клапанов в определенной последовательности.

Толкатели – для передачи усилия от РВ на штанги.

Штанги толкателей – для передачи усилия от толкателей на коромысло.

Коромысла – для передачи усилия от штанг к клапану.

Оси коромысел – для крепления коромысел.

Клапаны с пружинами и деталями крепления. Назначение — открывать и закрывать впускное и выпускное отверстие, расположенное в головке блока. Каждый цилиндр имеет впускной и выпускной клапаны.

Впускные и выпускные клапаны открываются и закрываются в определенных положениях поршня, что обеспечивается совмещением меток на шестернях привода агрегатов при их монтаже.

При рассмотрении рабочих циклов двигателей условно было принято, что открытие и закрытие клапанов происходит в момент нахождения поршня соответственно в ВМТ или НМТ. В действительности моменты открытия и закрытия клапанов не совпадают с положение поршней в мертвых точках.

Клапаны открываются и закрываются с некоторым, иногда очень значительным, опережением или запаздыванием, что необходимо для улучшения наполнения цилиндров горючей смесью (карбюраторные двигатели) или воздухом (дизельные двигатели) и лучшей очистки их от отработавших газов.

Моменты открытия и закрытия клапанов, выраженные в градусах угла поворота КВ по отношению к соответствующим мертвым точкам, называются фазами газораспределения.

Для правильной установки фаз газораспределения распределительные шестерни двигателя необходимо точно соединять по меткам (метки должны быть по линии центров на кратчайшем расстоянии между собой).

   Итак, под фазами газораспределения понимают моменты открытия и закрытия клапанов относительно мертвых точек, выраженных в градусах угла поворота коленчатого вала (СЛАЙД № 5)

При рассмотрении рабочих процессов двигателей в первом приближении было принято, что открытие и закрытие клапанов происходит в мертвых точках.

Однако в действительности это не совсем так. Клапаны открываются и закрываются с некоторым, иногда очень значительным, опережением или запаздыванием, что необходимо для улучшения наполнения цилиндров чистым воздухом (дизели) или горючей смесью (карбюраторные двигатели) и лучшей очистки их от отработавших газов. Моменты открытия и закрытия клапанов, выраженные в градусах угла поворота коленчатого вала по отношению к соответствующим мертвым точкам, называют фазами газораспределения и изображают в виде круговых диаграмм. Рассмотрим общую диаграмму фаз газораспределения четырехтактного двигателя (рис. 2). Впускной клапан открывается (точка 1) с опережением (угол a), т. е. до прихода кривошипа коленчатого вала и поршня в ВМТ. Вследствие этого в начале движения поршня вниз впускной клапан будет уже открыт на значительную величину и наполнение цилиндра (вследствие разрежения) воздухом или горючей смесью улучшается. Закрывается впускной клапан (точка 2) с запаздыванием (угол δ), т. е. кривошип вала и поршень проходят НМТ, поднимаются вверх, совершая такт сжатия, а клапан в это время еще открыт и горючая смесь или воздух по инерции заполняют цилиндр.

Рис. 2. Диаграммы фаз газораспределения (СЛАЙД № 6)

Выпускной клапан открывается (точка 3) до прихода кривошипа коленчатого вала и поршня в НМТ, т. е. с опережением (угол γ). Поршень движется вниз, а отработавшие газы уже начинают выходить из цилиндра, так как давление в нем больше атмосферного. Закрытие выпускного клапана (точка 4) происходит с запаздыванием (угол β) – после перехода кривошипом вала и поршнем ВМТ. В этом случае используется отсасывающее действие потока газов в выпускном трубопроводе.

Таким образом, в результате открытия выпускного клапана с опережением и закрытия его с запаздыванием улучшается очистка цилиндра от отработавших газов. Анализируя диаграмму, видим, что в течение некоторого времени коленчатый вал поворачивается на угол, равный сумме углов a + β, открыты оба клапана – впускной и выпускной. Этот период называют перекрытием клапанов.

Для правильной установки фаз газораспределения распределительные зубчатые колеса двигателя необходимо точно соединять по меткам.

Фазы газораспределения некоторых отечественных двигателей приведены в табл. 1.

Таблица 1 — Фазы газораспределения двигателей, град ПКВ (СЛАЙД №5)

Выводы по вопросу.

Учебный вопрос № 2

Особенности устройства ГРМ изучаемых двигателей

Механизм газораспределения на автомобилях КАМАЗ и УРАЛ — верхнеклапанный с нижним расположением распределительного вала. Кулачки распределительного вала в соответствии с фазами газораспределения приводят в действие толкатели. Штанги сообщают качательное движение коромыслам, а они, преодолевая сопротивление пружин, открывают клапаны. Закрываются клапаны под действием силы сжатых пружин. (СЛАЙД №8)

Ha двигателях КамАЗ-740 (рис. 3), ЯМЗ-238 (рис. 4) применен газораспределительный механизм с верхним расположением клапанов и нижним расположением распределительного вала. Распределительный вал рядных двигателей устанавливается внизу рядом с коленчатым валом, а на V-образных двигателях установлен в развале блока и является общим для клапанов правого и левого ряда цилиндров.

Рис. 3. Газораспределительный механизм двигателя КамАЗ-740 (СЛАЙД №9)

1 – распределительный вал; 2 – толкатель; 3 – направляющая толкателей; 4 – штанга; 5 – прокладка крышки головки; 6 – коромысло; 7 – контргайка; 8 – регулировочный винт; 9 – болт крепления крышки головки; 10 – сухарь; 11 – втулка тарелки; 12 – тарелка пружины; 13 – наружная пружина; 14 – внутренняя пружина; 15 – направляющая втулка клапана; 16 – шайба; 17 – клапан

Открытие клапанов 17 (впускного и выпускного), перемещающихся в направляющих втулках 15, происходит под действием усилия, передаваемого от кулачков распределительного вала 1 через толкатели 2 штанги 4 и коромысла 6, установленные на осях. Закрытие клапанов осуществляется под действием пружин 13, 14, нижние концы которых упираются в шайбы 16. За два оборота коленчатого вала впускные и выпускные клапаны каждого цилиндра открываются один раз, а распределительный вал за этот период делает один оборот, т. е. передаточное число зубчатого зацепления шестерен коленчатого и распределительного валов равно 2.

Рис. 4. Газораспределительный механизм двигателя ЯМЗ-238 (СЛАЙД №10)

а – общий вид: 1 – коромысло; 2 – гайка; 3 – регулировочный винт; 4 – штанга; 5 – пята толкателя; 6 – ось толкателя; 7 – толкатель; 8 – болт крепления стойки оси; 9 – тарелка пружины; 10 – втулка; 11 – сухарь; 12, 13 – пружины наружная и внутренняя; 14 – направляющая втулка клапана; 15 – впускной клапан; 16 – распределительный вал; 17 – ролик толкателя; 18 – седло выпускного клапана; 19 – выпускной клапан; б – толкатель: 1 – ролик; 2 – игольчатый подшипник; 3 – ось ролика; 4 – втулки; 5 – пята

Распределительный вал (рис. 5) изготавливают из стали или специального чугуна и подвергают термической обработке. Профиль его кулачков как впускных, так и выпускных у большинства двигателей делают одинаковым. При шлифовании кулачкам придают небольшую конусность Взаимодействие сферической поверхности торца толкателей с конической поверхностью кулачков обеспечивает их поворот в процессе работы. Число опорных шеек 1 распределительного вала обычно равно числу коренных подшипников коленчатого вала. Втулки опорных шеек изготавливают из стали, а внутреннюю поверхность их покрывают антифрикционным сплавом.

Рис. 5. Распределительный вал двигателя КамАЗ-740 (СЛАЙД №11)

1 – опорная шейка; 2 – кулачок; 3 – корпус подшипника; 4 – шестерня распределительного вала

Привод распределительного вала. Распределительный вал в двигателях КамАЗ-740, ЯМЗ-238 приводится в движение при помощи шестерен. Ведущая шестерня 5, 16 такой передачи (рис. 6) установлена на переднем конце коленчатого вала, а ведомая шестерня 9, 15 – на переднем конце распределительного вала. Шестерня привода должны входить в зацепление между собой при строго определенном положении коленчатого и распределительного валов, что обеспечивает правильность заданных фаз газораспределения и порядка работы двигателя. Поэтому при сборке двигателя шестерни вводятся в зацепление по меткам на их зубьях. Чтобы уменьшить уровень шума шестерен, их изготавливают с косыми зубьями и из различных материалов.

Толкатели предназначены для передачи усилия от распределительного вала через штанги к коромыслам. Изготавливают их из стали или чугуна. В двигателях КамАЗ-740 и УМЗ-417 применены цилиндрические толкатели 2 (рис.2) и 9 (рис. 4), установленные в специальных отверстиях – направляющих. У дизеля КамАЗ-740 направляющие съемные. Внутренняя полость толкателя имеет сферическую поверхность под штангу и отверстие для слива масла.

   а                                                  б

Рис. 6. Метки на шестернях привода распределительного вала (СЛАЙД №12)

а – КамАЗ-740; б – ЯМЗ-238; 1 – ось ведущей шестерни привода распределительного вала; 2 – ролики; 3 – втулка роликов; 4 – шестерня ведущая; 5, 16 – ведущая шестерня коленчатого вала; 6 – шестерня промежуточная; 7 – шарикоподшипник; 8 – вал привода топливного насоса высокого давления; 9, 15 – шестерня привода распределительного вала; 10 – шестерня привода топливного насоса высокого давления; 11 – втулка; 12 – шестерня привода вентилятора; 13, 14 – шестерни привода топливного насоса высокого давления; 17 – коленчатый вал; 18, 20 – шестерни привода масляного насоса; 19 – масляный насос; 21 – топливный насос высокого давления

В двигателе ЯМЗ-238 применены качающиеся роликовые толкатели 7 (рис. 4), установленные на общей оси 6.

Штанги. Служат для передачи усилия от толкателей к коромыслам.

В дизеле КамАЗ-740.11 и ЯМЗ-238 штанги 4 (рис. 2, 3) делают из стальной трубки. На концах штанг напрессовывают стальные сферические наконечники, которыми они с одной стороны упираются в сферические поверхности регулировочных винтов 8 (рис. 2) и 3 (рис. 4), ввернутых в коромысло 6 и 1, а с другой – в толкатели.

Коромысла. Служат для передачи усилия от штанги к клапану, представляют собой неравноплечий рычаг, изготовленный из стали или чугуна. Плечо «а» коромысла 2 примерно в 1,5 раза больше плеча «б» (рис. 4). Наличие длинного плеча коромысла не только уменьшает ход толкателя и штанги, но и снижает силы инерции, возникающие при их движении, что способствует повышению долговечности деталей привода клапанов.

На дизеле КамАЗ-740 и ЯМЗ-238 коромысла впускного и выпускного клапанов установлены консольно на осях, выполненных заодно со стойкой коромысел; стойка установлена на головке. Осевое перемещение коромысел ограничено пружинным фиксатором. К каждому коромыслу через отверстия в стойке коромысел подводится смазка.

Клапаны. Открытие и закрытие впускных и выпускных каналов, соединяющих цилиндры с газопроводами системы питания, происходит при помощи клапанов. Клапан состоит из плоской головки и стержня, соединенных между собой плавным переходом. Для лучшего наполнения цилиндров горючей смесью диаметр головки впускного клапана делают больше, чем диаметр выпускного.

Так как клапаны работают в условиях высоких температур, их изготавливают из высококачественных сталей, впускные клапаны делают из хромистой стали, выпускные – из жаростойкой, так как последние соприкасаются с горячими отработавшими газами и нагреваются до температуры 600-800 °С. Высокая температура нагрева клапанов вызывает необходимость установки в головке цилиндров специальных вставок 18 (рис. 3) и 11 (рис. 3) из жаропрочного чугуна, которые называются седлами.

Для плотного прилегания головок клапанов к седлам их рабочие поверхности делают коническими в виде тщательно обработанных фасок под углами 45° или 30°.

Стержни клапанов 17 (рис. 2) имеют цилиндрическую форму. Они перемещаются в чугунных или металлокерамических втулках 15, запрессованных в головку блока. На конце стержня проточены цилиндрические канавки под выступы конических сухариков 10, которые прижимаются к конической поверхности втулки тарелки 11 под действием пружин 13, 14. Для повышения работоспособности газораспределительного механизма клапаны прижимаются к седлам не одной, а двумя пружинами. В этом случае направление витков пружин делается различным, чтобы при поломке одной из пружин ее витки не попадали между витками другой, и не нарушалась безотказная работа клапанного механизма.

На впускных клапанах в верхней части направляющих втулок (двигатель КамАЗ-740) устанавливают резиновые колпачки, которые при открытии клапанов плотно прижимаются к его стержню и к направляющей втулке, вследствие чего устраняется возможная утечка (подсос) масла в цилиндры через зазор между втулкой и стержнем клапана.

Для плотного прилегания головки клапана к седлу тепловой зазор А (рис. 2, 3, 4) устанавливают между носком коромысла и торцом стержня клапана.

На дизелях КамАЗ-740 и ЯМЗ-238 для впускных клапанов тепловые зазоры составляют 0,25-0,30 мм, а для выпускных 0,35-0,40 мм. Измеряются щупом.

Выводы по вопросу.

Учебный вопрос № 3

что это такое в машине, общее устройство, для чего предназначен, принцип работы

Для начинающих водителей всегда непонятно, что такое ГРМ в автомобиле и как расшифровывается аббревиатура. Все просто – это механизм газораспределения, который «заталкивает» горючее и выводит отработанный газ из блока цилиндров. А о том, зачем это нужно и как работает – вы узнаете сегодня!

Что такое газораспределительный механизм

Итак, ГРМ, что это такое в автомобиле?

Это — своеобразный проводник, который впускает внутрь топливо и выпускает газы.

Видов газораспределительного механизма двигателя 2:

• Клапанный механизм. Встречается чаще в автомобилях – практически во всех движках на 4 такта – и располагается почти всегда сверху.

• Золотниковый механизм. В основном устанавливается на мотоциклетные двухтактные двигатели.

Из чего состоит газораспределительный механизм

В состав ГРМ входят следующие детали.

Распредвал

Отвечает за очередность впуска и выпуска. Представляет собой длинный вал с шейками и кулачками на поверхности. Кулачки прижимаются к клапану, то перекрывая его, то наоборот – открывая.

Распредвал отливается из чугуна или стали с высокой прецизионностью.

Привод ГРМ

Связующее звено между коленвалом и распредвалом. Конструкция его может быть разной, но состав один. Это набор шестерней, которые крутятся зубчатым ремешком с натяжителями и «башмаками».

Если вас интересует, каким образом согласуется работа валов, то ответ – благодаря приводу.

Клапаны

Располагаются на ГБЦ (головка блока цилиндров). На вид напоминают гвозди: тонкий стержень со шляпкой, который называется «тарелка».

Клапаны делятся на впускные и выпускные:

1. Впускные отличаются целиком и их конструкция монолитна. Также тарелка чуть большего диаметра, что упрощает процесс поставки топлива.
2. Выпускные должны выдерживать большие температуры и не деформироваться. Изготавливаются с полым стержнем, как правило, из жаропрочных марок стали. Полость забита легкоплавким натрием, который отводит большую часть тепла.

Для улучшения контакта клапана с ГБЦ, на тарелку нанесено седло – это фаска с обратной стороны.

Также клапанный механизм состоит из:

1. Пружины. Обеспечивает автоматическое возвращение тарелки на прежнее место.
2. Маслосъемника. Колпачки, предотвращающие попадания масла в камеру сгорания (жарг. прокладки).
3. Направляющих. Гильза, благодаря которой клапан двигается четко по оси.
4. Сухарей. Крепеж пружины к телу клапана.

Толкатели

Промежуточная деталь между клапаном и кулачком распредвала.

Изготавливаются из марок сталей повышенной прочности. Бывают механическими и гидрокомпенсаторными.

Первым необходимо вручную выставлять тепловой зазор. Вторые делают это автоматически.

Коромысло

Двухплечевой рычаг, создающий колебательные движения. Фактически в разных ГРМ они могут выполнять разные функции.

Система смены фазы газораспределения

Есть не во всех автомобилях. Ее задача – контролировать работу открытия/закрытия клапанов по ситуации, т.е. фазы ГРМ.

Классификация или типы ГРМ

Виды ГРМ зависят от типа двигателя. Основное их отличие – это компоновка, поэтому их тоже нужно знать. Всего классификация ГРМ включает 4 класса.

По расположению распределительного вала

Бывает нижним и верхним. Первый тип сейчас практически не встречается, так как удаление газов происходит менее интенсивно, но и свои плюсы у него есть. Например, так лучше согласуется работа ГРМ и коленвала, так как газораспределитель располагается прямо возле него.

При верхнем расположении ГРМ находится прямо у блока ГБЦ. Так работа может осуществляться через толкатели и коромысла. Хоть согласование и надежность соединения ниже, зато конструкция получается более простой, лёгкой и компактной.

По количеству распределительных валов

Устройство газораспределительного механизма может быть с:

• Одним валом (SOHC). В таком случае единственный распредвал отвечает и за впуск топлива, и за выпуск газов.

• Двумя валами (DOHC). Один вал отвечает за впуск, другой предназначен для выпуска.

В V-образных движках 4 вала, где каждый отвечает за свой ряд цилиндров.

По количеству клапанов

Всего их может быть от 2 до 16 (чаще всего встречаются двигатели с 4 клапанами). Чем их больше, тем выше мощность и динамические способности мотора.

По типу привода

Схема газораспределительного механизма может включать один из 2,5 типов привода:

• На шестеренках. Используется только при нижнем расположении ГРМ (т.е. сейчас почти не встречается). Обладает длительным ресурсом и повышенной износостойкостью. Передача происходит через звездочки или шестерки, которые соединены друг с другом.

• Цепной. В этом случае движущее движение создает цепь, которая фиксируется на шестернях. Она является расходным материалом и должна меняться каждые 200 000 км.

• Ременной. Устроен аналогично цепи, но не требует смазки. Намного дешевле и проще в эксплуатации, но его полный износ происходит всего за 80 000 км.

Принцип работы

Теперь можно рассмотреть и принцип работы устройства ГРМ двигателя. Коленвал приводит в движение распредвал. Его кулачки через толкатели воздействуют на коромысла или рычаги. Они в свою очередь давят на тарелки клапанов с определенным интервалом. Этим и обеспечивается впуск топлива и выход отработанного газа.

Основные неисправности ГРМ

С ремонтом ГРМ можно справиться и самостоятельно, так как основная часть – замена изношенных деталей.

Вот основные неисправности ГРМ:

1. Неправильно выставленные тепловые зазоры в механических толкателях.
2. Поломки гидрокомпенсатора. Автоматические толкатели обладают меньшим сроком службы.
3. Износ распредвала (встречается редко).
4. Износ пружин по причине уставания металла.
5. Неполное открытие/закрытие клапанов.
6. Растяжение или повреждение цепи/ремня.
7. Износ маслосборников. Как правило, это замечается по характерному запаху паленого масла.
8. Появление нагара на клапанах, что приводит к неполному прилеганию.

Рекомендуется перед ремонтом найти схему вашего ГРМ.

Назначение, устройство, работа ГРМ.

Двигатель внутреннего сгорания: газораспределительный механизм

Газораспределительный механизм автомобиля – один из самых сложных механизмов в конструкции двигателя. Управление впускными и выпускными клапанами ДВС полностью лежит на ГРМ. Механизм контролирует процесс наполнения цилиндров топливно-воздушной смесью посредством своевременного открытия впускного клапана на такте впуска. Также ГРМ контролирует удаление уже отработанных газов из внутренней камеры сгорания – для этого открывается выпускной клапан на такте выпуска.

Устройство газораспределительного механизма

Детали газораспределительного механизма выполняют разные функции:

• Распределительный вал открывает и закрывает клапаны.
• Механизм привода приводит распределительный вал в движение с определенной скоростью.
• Клапаны закрывают и открывают впускные и выпускные каналы.

Главными частями ГРМ являются распределительный вал и клапаны. Кулачковый, или распределительный, вал представляет собой элемент, на котором располагаются кулачки. Он приводится в движение и вращается на подшипниках. В момент такта впуска или выпуска кулачки, расположенные на вале, при вращении надавливают на толкатели клапанов.

Располагается механизм ГРМ на головке блока цилиндров. В ГБЦ имеются распределительный вал и подшипники от него, коромысла, клапаны и толкатели клапанов. Верхняя часть головки закрыта клапанной крышкой, установка которой осуществляется с использованием специальной уплотнительной прокладки.

Функционирование газораспределительного механизма

Работа ГРМ полностью синхронна с зажиганием и топливным впрыском. Проще говоря, в момент нажатия педали газа открывается дроссельная заслонка, впускающая поток воздуха во впускной коллектор. В результате образуется топливно-воздушная смесь. После этого начинает работать газораспределительный механизм. ГРМ увеличивает пропускную способность и выпускает отработанные газы из камеры сгорания. Для корректного выполнения данной функции необходимо, чтобы частота, с которой открывается впускной и выпускной клапан ГРМ, была высокой.

Клапаны приводятся в действие распределительным валом двигателя. Когда повышается частота вращения коленвала, начинает быстрее вращаться и распредвал, что и повышает частоту открытия и закрытия клапанов. В результате возрастают обороты двигателя и отдача от него.

Объединение коленчатого и распределительного валов дает возможность ДВС сжигать именно то количество воздушно-топливной смеси, которое необходимо для функционирования двигателя в том или ином режиме.

Особенности привода ГРМ, цепь и ремень

Шкив привода распределительного вала находится за пределами ГБЦ. Для того чтобы не происходили утечки масла, на шейке вала расположен сальник. Цепь ГРМ приводит весь механизм газораспределения в действие и надевается с одной стороны на ведомую звездочку или шкив, а с другой передает усилие от коленчатого вала.

От ременного привода клапанов зависит корректное и неизменное расположение коленчатого и распределительного валов относительно друг друга. Даже небольшие отклонения в положении могут стать причиной того, что ГРМ, двигатель выйдут из строя.

Наиболее надежной считается цепная передача, использующая ролик ГРМ, однако существуют некоторые проблемы с обеспечением необходимого уровня натяжения ремня. Главной проблемой, с которой сталкиваются водители и которая характерна для цепи механизма, становится ее обрыв, нередко являющийся причиной загиба клапанов.

К числу дополнительных элементов механизма можно отнести ролик ГРМ, используемый для натяжения ремня. К минусам цепного привода газораспределительного механизма, помимо риска обрыва, относят еще и высокий уровень шума во время работы и необходимость его смены каждые 50-60 тысяч километров пробега.

Клапанный механизм

Конструкция клапанного механизма включает в себя седла клапанов, направляющие втулки, механизм вращения клапана и другие элементы. Усилие от распределительного вала передается на шток либо на промежуточное звено – коромысло клапана, или рокер.

Нередко можно встретить модели ГРМ, требующие постоянной регулировки. Такие конструкции имеют специальные шайбы и болты, вращением которых выставляются необходимые зазоры. Иногда зазоры поддерживаются в автоматическом режиме: регулировка их положения производится гидрокомпенсаторами.

Управление этапами газораспределения

Современные модели двигателей претерпели значительные изменения, получив новые управляющие системы, в основе которых лежат микропроцессоры – так называемые ЭБУ. В сфере моторостроения основной задачей стало не только увеличение мощности, но и экономичность выпускаемых силовых агрегатов.

Повысить эксплуатационные показатели двигателей, снизив при этом расход топлива, удалось только с использованием систем контроля ГРМ. Двигатель с такими системами не только потребляет меньше топлива, но и не теряет в мощности, благодаря чему их стали использовать повсеместно при производстве автомобилей.

Принцип работы таких систем заключается в том, что они контролируют скорость вращения распределительного вала ГРМ. По сути, клапаны открываются немного раньше за счет того, что распредвал проворачивается в направлении вращения. Собственно, в современных двигателях распределительный вал больше не вращается относительно коленчатого вала с неизменной скоростью.

Основной задачей остается максимально эффективное наполнение цилиндров двигателя в зависимости от выбранного режима его работы. Такие системы отслеживают состояние двигателя и корректируют подачу топливной смеси: к примеру, при холостом ходе ее объемы сводятся практически к минимуму, поскольку топливо в больших количествах не требуется.

Приводы ГРМ

В зависимости от конструктивных особенностей двигателя автомобиля и газораспределительного механизма в частности количество приводов и их тип могут меняться.

• Цепной привод. Нескольким ранее данный привод был самым распространенным, однако и сейчас используется в ГРМ дизеля. При такой конструкции распределительный вал располагается в головке блока цилиндров, а в движение приводится посредством цепи, ведущей от шестерни. Минус такого привода – сложный процесс замены ремня, поскольку находится он внутри двигателя с целью обеспечения постоянной смазки.
• Шестеренчатый привод. Устанавливался на двигатели тракторов и некоторых автомобилей. Очень надежный, но при этом крайне сложен в обслуживании. Распределительный вал такого механизма находится ниже блока цилиндров, благодаря чему шестерня распредвала цепляется за шестерню коленчатого вала. Если привод ГРМ такого типа приходил в негодность, двигатель меняли практически полностью.
• Ременной привод. Самый популярный тип, устанавливается на бензиновые силовые агрегаты в легковых автомобилях.

Плюсы и минусы ременного привода

Ременной привод получил свою популярность за счет своих преимуществ по сравнению с аналогичными видами приводов.

• Несмотря на то что производство таких конструкций сложнее, чем цепных, стоит она значительно дешевле.
• Не требует постоянной смазки, благодаря чему привод был вынесен на внешнюю сторону силового агрегата. Замена и диагностика ГРМ в результате этого значительно облегчились.
• Поскольку в ременном приводе металлические части не взаимодействуют друг с другом, как в цепном, то уровень шума в процессе его работы снизился в разы.

Несмотря на большое количество плюсов, есть у ременного привода и свои минусы. Срок эксплуатации ремня в несколько раз ниже, чем цепи, что становится причиной частой его замены. В случае обрыва ремня с большой вероятностью придется делать ремонт всего двигателя.

Последствия обрыва или ослабления ремня ГРМ

В случае если цепь ГРМ рвется, повышается уровень шума во время работы двигателя. В целом такая неприятность не становится причиной чего-то невыполнимого в плане ремонта, в отличие от ремня газораспределительного механизма. При ослаблении ремня и его перескакивании через один зуб шестерни происходит небольшое нарушение нормального функционирования всех систем и механизмов. В результате это может спровоцировать снижение мощности двигателя, увеличения вибрации при работе, затрудненный запуск. В случае если ремень перескочил сразу через несколько зубов или вовсе порвался, последствия могут быть самыми непредсказуемыми.

Самый безобидный вариант – это столкновение поршня и клапана. Силы удара будет достаточно для изгиба клапана. Иногда ее хватает для изгиба шатуна или полного разрушения поршня.

Одной из самых серьезных поломок автомобиля является обрыв ремня ГРМ. Двигатель в таком случае придется либо подвергать капитальному ремонту, либо полностью менять.

Обслуживание ремня ГРМ

Уровень натяжения ремня и его общее состояние – один из самых часто проверяемых при техническом обслуживании автомобиля факторов. Периодичность проверки зависит от конкретной марки и модели машины. Процедура контроля натяжения ремня ГРМ: двигатель осматривается, снимается защитный чехол с ремня, после чего последний проверяется на скручивание. Во время этой манипуляции он не должен проворачиваться более чем на 90^{градусов. В противном случае ремень натягивается при помощи специального оборудования.}

Как часто проводится замена ремня ГРМ

Полная замена ремня производится каждые 50-70 тысяч километров пробега автомобиля. Ее могут проводить и чаще в случае повреждения или появления следов расслоения и трещин.

В зависимости от типа ГРМ меняется и сложность процедуры замены ремня. На сегодняшний день в автомобилях используются два типа механизма газораспределения – с двумя (DOHC) или одним (SOHC) распределительными валами.

Замена газораспределительного механизма

Для того чтобы провести замену ремня ГРМ типа SOHC, достаточно иметь под рукой новую деталь и набор отверток и ключей.

Сперва снимается защитный чехол с ремня. Крепится он либо на защелки, либо на болты. После снятия чехла открывается доступ к ремню.

Прежде чем ослаблять ремень, выставляются метки ГРМ на шестерне распредвала и коленвале. На коленчатом вале метки размещаются на маховике. Вал проворачивают до тех пор, пока метки ГРМ на корпусе и на маховике не совпадут друг с другом. Если все метки совпали друг с другом, приступают к ослаблению и снятию ремня.

Для того чтобы снять ремень с шестерни коленчатного вала, необходимо демонтировать шкив привода ГРМ. С этой целью автомобиль поднимается домкратом и с него снимается правое колесо что дает доступ к болту шкива. На некоторых из них находятся специальные отверстия, через которые можно зафиксировать коленвал. Если их нет, то вал фиксируют на одном месте, устанавливая в венец маховика отвертку и упирая ее в корпус. После этого снимается шкив.

Доступ к ремню ГРМ полностью открывается, и можно приступать к его снятию и замене. Новый одевается на шестерни коленвала, затем цепляется за водяной насос и одевается на шестерни распредвала. За натяжной ролик ремень заводят в самую последнюю очередь. После можно возвращать все элементы на место в обратном порядке. Останется только натянуть ремень при помощи натяжителя.

Прежде чем запускать двигатель, желательно провернуть несколько раз коленчатый вал. Делают это для проверки совпадения меток и после проворачивания вала. Только после этого запускается двигатель.

Особенности процедуры замены ремня ГРМ

На автомобиле с системой DOHC ремень ГРМ заменяется немного по-другому. Сам принцип смены детали аналогичен вышеописанному, однако доступ к ней у таких машин сложнее, поскольку имеются закрепленные на болтах защитные чехлы.

В процессе совмещения меток стоит помнить о том, что распределительных валов в механизме два, соответственно, метки на обоих должны полностью совпасть.

У таких автомобилей, помимо направляющего ролика, имеется и опорный ролик. Однако, несмотря на наличие второго ролика, ремень заводится за направляющий ролик с натяжителем в самую последнюю очередь.

После того как новый ремень будет установлен, проверяется соответствие меток.

Одновременно с заменой ремня меняются и ролики, поскольку их срок эксплуатации совпадает. Также желательно проверить состояние подшипников жидкостного насоса, чтобы после проведения процедуры установки новых деталей ГРМ выход из строя помпы не стал неприятной неожиданностью.

ГРМ что это такое: устройство, как работает

Содержание

• 1 По какому принципу осуществляется работа ГРМ
• 2 Какие бывают ГРМ и как они устроены
• 3 Тип ременной
• 4 Тип цепной
• 5 Тип шестеренчатый
• 6 Подведем итоги

В легковом автомобиле одной из главных частей силового агрегата является так называемая система газораспределения. Это своеобразная конструкция, присутствующая на каждом авто, в котором установлен ДВС. Любая автомашина нуждается в регулярном техническом обслуживании, и как раз устройство газораспределительного механизма регулярно должно подвергаться диагностике и замене по регламенту. В современных машинах можно встретить отличающиеся друг от друга конструкции ГРМ, они имеют совершенно разные устройства привода – это может быть шестеренчатый, встречается еще цепной, и гораздо чаще ременной. В данном материале ответим на интересующих многих вопрос: ГРМ что это такое? Плюс расскажем, какие отличия имеет каждая из систем.

По какому принципу осуществляется работа ГРМ

Начнем, пожалуй, с самого главного, как работает устройство ГРМ независимо от своего типа.

Если опираться на то, что в основном двигатели на современных автомобилях работают в 4-е такта: впуск/сжатие/рабочий ход/выпуск. Дабы полноценно работала система двигателя, требуется работу коленчатого и распределительного валов каким-то образом синхронизировать. Как раз для этой цели и необходим ГРМ.

Распределительный вал, если, кто мало разбирается в устройстве механизмов авто, имеет свое положение относительно шатуна или поршня, и его положение никоим образом не зависит от положения коленвала. Клапаны во время впуска естественно открываются, происходит приток очередной порции смеси из воздуха и горючего. Когда клапана закрываются, воздушно-топливная смесь воспламеняется, и уже тогда поршень начинает ходить и осуществляется выход отработанных газов. Как вы понимаете, принцип работы рассматриваемого нами устройства очень простой, необходимо контролировать синхронизацию 2-ух валов.

Когда появляется какое-либо повреждение ГРМ из-за так называемой рассинхронизации меток влияет на поломку силового агрегата.

Какие бывают ГРМ и как они устроены

Абсолютно любое устройство ГРМ не может работать без системы привода. Предлагаем вам детально рассмотреть, как устроено каждое из 3-ех типов ГРМ.

Тип ременной

Чаще всего в авто встречается как ГРМ с ременным типом привода. Данный привод оснащен несколькими зубчатыми шкивами, в свою очередь которые располагаются на валу ГРМ, и на коленвале. Также интересно, что зубчатый вид оснащен шкивом водяного насоса.

В устройстве применяются так называемые промежуточные блоки/ролики, необходимые для наиболее плотного прилегания к поверхностям шкивов ремня. Как раз за счет этих роликов ремень всегда находится на своем месте, а это не позволяет перекоситься зубчатому соединению во время работы силовой установки.

Ремень мог бы проскакивать и не прилегать плотно, если в конструкции не присутствовала система напряжения, регулирующая степень натяжки ремня непосредственно на различных режимах работы мотора. Благодаря такому уникальному взаимодействию система в целом имеет достаточно продолжительный эксплуатационный срок.

При износе или по регламенту в устройстве ГРМ замене подлежат промежуточные ролики, непосредственно сам ремень и плюс натяжительный механизм. Эти детали способны отработать порядка 150 тыс. км пробега, однако, изготовитель советует владельцам авто производить замену ремня ГРМ через каждые 90 тыс. км пробега.

Самое важно, что следует помнить во время замены ГРМ, так это соблюдение меток, в противном случае можно серьезный урон нанести «движку», произойдет загибание клапанов, а также направляющих головки блока цилиндров.

Тип цепной

Самым надежным среди имеющихся приводов в системе ГРМ является как раз цепной. В таком виде применяются такие шестеренки, которые по своему внешнему виду чем-то напоминают звездочки велосипеда, но все же значительно отличаются от них.

В основном в автомобилях, в которых используется именно цепь, присутствует технология 2-рядной цепи. Данная схема нужна, чтобы конструкция в целом была более долговечной и надежной. Но, как и любая другая система, данная не лишена недостатков, цепь может растянуться, а это приведет к рассинхронизации меток.

Когда метки сбиты, двигатель непременно теряет свою мощность, плюс происходит его последующий износ.

При обслуживании автомобиля, а именно ГРМ цепного типа, специалисты рекомендуют менять полностью комплект, а в него собственно входят: успокоитель, цепь, плюс натяжитель, и, конечно же, звездочки.

Помните, что своими руками практически невозможно выполнить работу по замене такого устройства ГРМ, в особенности, если в этом деле нет навыков и опыта. Лучшим вариантом будет обращение в сервис, где качественно и быстро выполнят замену.

Принято считать, что цепной тип ГРМ в автомобиле подлежит замене через каждые 250 тыс. км пробега.

Тип шестеренчатый

3-ий вид – шестеренчатый. Устройство газораспределительного механизма в этом конкретном случая работает за счет блока шестерен, при помощи которых осуществляется взаимодействие распределительного и коленчатого валов. Данное устройство с механическим приводом шестерен в обязательном порядке предусматривает установку так называемого шестеренного механизма, устанавливаемого внутри силового агрегата.

В такой системе вы не встретите ни систему успокоения, ни натяжные устройства, ни ролики. Такой тип чем-то может напоминать устройство коробки передач, а исключением является то, что другая форма зубьев привода у шестеренок ГРМ. Наиболее часто подобный ГРМ можно встретить на моделях автомобилестроительной компании Volkswagen, преимущественно на дизельных моторах объемом 2.5л. Данные моторы зачастую устанавливаются на автобусы.

Обслуживание этого ГРМ считается самым сложным, поскольку для замены некоторых частей устройства появляется необходимость разобрать практически весь мотор автомобиля. Замене подлежат почти, что все детали, взаимодействующие с этой схемой. Такой ГРМ сравним по своей надежности и долговечности с цепным механизмом, благодаря постоянной смазке и такому своеобразному устройству.

Обслуживание, ремонт и замена системы ГРМ шестеренчатого типа осуществляется исключительно в специализированных автосервисах.

Подведем итоги

Из этого материала стало ясно, ГРМ что это такое. Независимо от того, какой тип привода у ГРМ, он выполняет одну и ту же функцию всегда. Зачастую обслуживать ГРМ требуется в условиях автосервиса. Не забывайте, что механизм газораспределения очень важен, и к нему надо относиться серьезно.

Глава 13 Газораспределительный механизм (ГРМ)

4.5.1 Газораспределительный механизм

Механизм газораспределения служит для осуществления своевременного впуска в цилиндр горючей смеси (например, бензина и воздуха) и выпуска отработавших газов. В головке блока цилиндров помещаются минимум два клапана – впускной и выпускной. Клапаны приводятся в движение деталями механизма газораспределения. Через впускной клапан в цилиндр поступает горючая смесь или воздух; через выпускной клапан выходят отработавшие газы в атмосферный воздух через систему выпуска.

Комментарии пользователей (0)

Задать вопрос преподавателю

4. 5.2 Устройство и принцип действия механизма газораспределения

В бензиновых и дизельных двигателях применяется механизм газораспределения клапанного типа, сейчас уже, в основном, с верхним расположением клапанов. Это значит, что клапаны находятся сверху, в головке блока цилиндров, как показано на рисунке 4.8.

Так, при верхнем расположении клапаны с пружинами и деталями их крепления установлены в направляющих втулках в головке блока цилиндров, в которой также отлиты впускные и выпускные каналы.

Рисунок 4.8 Головка блока цилиндров с газораспределительным механизмом.

Усилие от кулачков распределительного вала, расположенного здесь же – в головке блока, к клапанам передается с помощью толкателей и/или коромысел. Коромысла установлены шарнирно на оси, закрепленной на головке блока. Клапаны на головке закрыты крышкой.

Комментарии пользователей (0)

Задать вопрос преподавателю

4. 5.3 Тепловой зазор

Между стержнем клапана, толкателем или концом коромысла газораспределительного механизма должен быть зазор (так называемый тепловой зазор), который необходим для компенсации удлинения стержня клапана при его нагревании без нарушения плотности посадки клапана в гнезде. Другими словами, если бы не было зазора, грубо говоря, между кулачком распредвала и клапаном, то от нагрева до высокой температуры, клапан увеличился бы в длину и перестал бы плотно прилегать к седлу в головке блока цилиндров.

Величина зазора для двигателей разных марок устанавливается для впускных клапанов в холодном состоянии в пределах 0,15—0,30 мм, а для выпускных клапанов, подвергающихся большему нагреву, — в пределах 0,20—0,40 мм. Однако же, у некоторых производителей зазор может быть таков, что не попадет в указанные диапазоны.

Для регулировки величины этого зазора в механизме предусмотрены регулировочные устройства. Хотя слово «устройство» слишком громкое для регулировочного болта и стопорной гайки (Рисунок 4. 9) или шайб различной толщины (Рисунок 4.10).

Рисунок 4.9 Регулировка теплового зазора с помощью болта.

Рисунок 4.10 Регулировка теплового зазора с помощью шайб

(А – головка блока цилиндров без распределительного вала;

Б – головка блока цилиндров с распределительным валом).

Сейчас очень распространена конструкция с гидравлическими компенсаторами, которые под давлением масла подводят коромысло или толкатель к кулачку распределительного вала, убирая тем самым негативное последствие теплового зазора, а именно — удар кулачка о толкатель во время работы. Но стоит упомянуть, что установка гидрокомпенсаторов удорожает конструкцию головки блока цилиндров и повышает свои требования к качеству используемого моторного масла и к частоте его замены, поскольку масляные каналы компенсатора могут забиваться продуктами износа.

Примечание

Более подробно о гидрокомпенсаторах приведено ниже.

Комментарии пользователей (0)

Задать вопрос преподавателю

4. 5.4 Предварительно о распределительном вале

Примечание

Почему предварительно? Потому что для целостности восприятия данного раздела о распределительном вале необходимо сказать несколько слов, а более подробное описание данной детали будет дано ниже.

Правильность чередования различных тактов в цилиндрах двигателя достигается соответствующим расположением кулачков на распределительном валу, а также правильностью установки зацепления распределительных шестерен/шкивов с приводной шестерней/шкивом коленчатого вала.

В четырехтактном двигателе рабочий цикл во всех цилиндрах завершается за два оборота коленчатого вала. За это время в каждом цилиндре должны по одному разу открыться и закрыться впускной и выпускной клапаны, что происходит за каждый оборот распределительного вала. Таким образом, распределительный вал должен вращаться в два раза медленнее коленчатого вала. Для этого шестерня распределительного вала имеет вдвое большее число зубьев, чем шестерня коленчатого вала, либо же шкив по диаметру должен быть в два раза больше шкива коленчатого вала.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.5 Фазы газораспределения четырехтактного двигателя

Для лучшего наполнения цилиндров свежим зарядом и наиболее полной очистки их от отработавших газов моменты открытия и закрытия клапанов в четырехтактных двигателях не совпадают с положениями поршней в ВМТ и НМТ, а происходят с определенным опережением или запаздыванием. Иначе говоря, впускной клапан может закрываться после того, как поршень пройдет НМТ, а выпускной — закрываться после ВМТ.

Моменты открытия и закрытия клапанов, выраженные в градусах, соответствующих величинам углов поворотов кривошипа коленчатого вала относительно мертвых точек, называются фазами газораспределения. Фазы газораспределения могут быть нанесены на круговую диаграмму, называемую диаграммой газораспределения, как показано на рисунке 4.11.

Пожалуй, будет проще показать это на примере. Так, если говорят, что клапан открывается за 5 градусов до ВМТ, значит клапан начал открываться в то время, когда кривошип коленчатого вала, к которому присоединен шатун поршня, находился за 5 градусов до верхней мертвой точки.

Рисунок 4.11 Диаграмма газораспределения четырехтактного двигателя.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.5.a Впускной клапан

Впускной клапан начинает открываться немного раньше, чем поршень придет в ВМТ. При этом к началу хода поршня вниз при такте впуска клапан уже немного откроется. Опережение открытия впускного клапана для двигателей разных моделей колеблется в разных диапазонах. Зачастую закрытие впускного клапана происходит с определенным запаздыванием, когда поршень перейдет НМТ и начнет двигаться вверх. При этом некоторое время после перехода НМТ, несмотря на начавшееся незначительное движение поршня вверх, заполнение цилиндра зарядом будет продолжаться вследствие некоторого разрежения, еще имеющегося в цилиндре, а также вследствие инерции заряда, движущегося во впускном трубопроводе.

Примечание

Однако стоит отметить, что существует как минимум два цикла, именуемых циклами Миллера и Аткинсона, при которых впускной клапан закрывается не так, как на обычных ДВС.

Таким образом, время открытия впускного клапана больше времени, в течение которого происходит полуоборот вала; продолжительность впуска при этом увеличивается, и цилиндр более полно заполняется свежим зарядом.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.5.b Выпускной клапан

Выпускной клапан открывается раньше прихода поршня в НМТ.

При этом газы, находясь в цилиндре под большим давлением, быстро начинают выходить наружу, несмотря на то, что поршень еще движется вниз. Затем поршень, пройдя НМТ и двигаясь к ВМТ, будет выталкивать оставшиеся в цилиндре газы. Выпускной клапан закрывается тогда, когда поршень перейдет ВМТ. Несмотря на то, что поршень начнет уже немного опускаться вниз, газы будут продолжать выходить из цилиндра по инерции и вследствие отсасывающего действия потока газов, движущихся в выпускном трубопроводе. Таким образом, время открытия выпускного клапана больше времени, в течение которого происходит полуоборот вала, и цилиндр лучше очищается от отработавших газов.

Примечание

Угол поворота кривошипа, соответствующий положению, при котором впускной и выпускной клапаны одновременно открыты, называется углом перекрытия клапанов. Вследствие незначительности этого угла и ничтожной величины зазора между клапанами и гнездами, возможность утечки горючей смеси исключена. Перекрытие клапанов необходимо для дополнительной продувки цилиндра с целью лучшей наполняемости свежим зарядом.

Некоторое уменьшение давления газов на поршень, происходящее при рабочем ходе вследствие раннего открытия выпускного клапана, и потеря части работы газов при этом восполняются тем, что поршень, движущийся при такте выпуска вверх, не испытывает большого сопротивления от газов, оставшихся в небольшом количестве в цилиндре.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.6 Изменение фаз газораспределения

С развитием технологий перед конструкторами и инженерами открылись серьезные перспективы в повышении эффективности работы двигателя – увеличение мощности с одновременным снижением расхода топлива стало новым трендом в автомобильной промышленности. Для того, чтобы оптимизировать работу двигателя внутреннего сгорания, необходимо подстраивать фазы газораспределения под все режимы нагрузки – от холостого хода до полной нагрузки.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.6.a Обороты холостого хода

Примечание

Обороты холостого хода — это минимальные обороты, при которых двигатель может работать устойчиво без нагрузки. Вы запустили двигатель, при этом никакого движения и воздействия на педаль газа не происходит.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.6.b Опережение зажигания

А как изменять фазы газораспределения? — Проворачивать распределительный вал относительно коленчатого вала, изменяя тем самым моменты открытия клапанов. Прибавим к этому управление опережением зажигания* и это даст возможность управлять началом и концом тактов двигателя и позволило настолько оптимизировать работу ДВС, что показатели мощности и расхода топлива улучшились многократно.

Примечание

* Опережение зажигания. Для того чтобы топливовоздушная смесь успела сгореть, пока поршень движется от верхней мертвой точки к нижней, ее необходимо поджигать немного раньше. Основным показателем является угол опережения зажигания, который говорит нам о том, за сколько градусов до ВМТ на такте сжатия возникнет пробой между электродами свечи. В зависимости от частоты вращения коленчатого вала и нагрузки на двигатель угол опережения зажигания должен изменяться, что реализуется с помощью распределителя зажигания или электронного блока управления двигателя (подробнее об этом рассмотрено в главе «Электрооборудование и электросистемы», раздел «Система зажигания»).

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.6.c Суть системы

Суть системы проста. На распределительный вал (или валы) устанавливается специальный механизм, на внешней части которого есть звездочка для приводной цепи от коленчатого вала. Механизм этот устанавливается так, что может проворачивать распределительный вал в сторону опережения или запаздывания, в зависимости от режима работы двигателя.

Если говорить более подробно, то работа механизма изменения фаз газораспределения (фазовращателя) происходит, как описано ниже.

Коленчатый вал через приводную цепь вращает фазовращатель, который установлен на распределительном валу. В момент, когда необходимо сместить время открытия клапанов в сторону запаздывания или опережения, фазовращатель проворачивает распредвал в соответствующую сторону.

Рисунок 4.12 Внешний вид фазовращателя.

Фазовращатели, в основном, устанавливают на впускной распределительный вал (вал, который открывает только впускные клапаны), но сейчас все чаще данные механизмы монтируют на оба распредвала – впускной и выпускной.

Комментарии пользователей (0)

Задать вопрос преподавателю

4. 5.7 Изменяемая высота клапана

В современных бензиновых двигателях количество топливной смеси регулируется с помощью дроссельной заслонки – заслонка открывается, поступает больше воздуха, в соответствии с этим впрыскивается больше топлива. Воздух, необходимый для приготовления топливовоздушной смеси, пока доберется до цилиндра, преодолеет несколько весьма неприятных препятствий: воздушный фильтр, дроссельную заслонку, клапаны, а это все потери, которые напрямую влияют на мощность ДВС. Попробуйте сами подышать в противогазе не с угольным а с бумажным фильтром… Вот так и двигателю «тяжело дышать». Одно из препятствий на пути воздуха, от которого мечтали избавиться конструкторы, это дроссельная заслонка. Однако как регулировать количество впускаемого воздуха? Решение снова было связано с клапанами. Пришли к тому, что необходимо регулировать высоту клапана. Были системы со ступенчатым регулированием высоты клапана, а именно: клапан открывался только на три разные высоты. Затем придумали систему бесступенчатого открытия клапанов с диапазоном открытия от 1 мм до 10 мм. Это позволило избавиться от дроссельной заслонки – двигателю стало легче «дышать». Однако избавление от дроссельной заслонки изменением высоты открытия клапанов не является самоцелью. Контроль над работой клапанов позволяет еще больше отточить работу четырехтактного двигателя внутреннего сгорания.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.8 Детали клапанной группы

К клапанной группе относятся клапан, направляющая втулка клапана, клапанная пружина с опорной шайбой и деталями крепления (они же — «сухари»). Все описанное приведено на рисунке 4.14.

Комментарии пользователей (0)

Задать вопрос преподавателю

4. 5.8.a Клапан

Клапан служит для закрытия и открытия впускных или выпускных каналов в головке блока цилиндров. Основными элементами клапана являются тарелка и стержень.

Рисунок 4.13 Клапан.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.8.b Тарелка клапана

Тарелка клапана имеет шлифованную конусную рабочую поверхность — фаску (обычно под углом 45°), которой клапан плотно притерт к седлу.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.8.c Стержень клапана

Стержень клапана отшлифован и проходит через направляющую втулку. На конце стержня клапана имеется канавка или отверстие для крепления опорной шайбы пружины. Разноименные клапаны имеют тарелки различных диаметров (зачастую, больший — у впускного клапана) или отличаются специальными метками.

Рисунок 4.14 Клапанный механизм.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.8.d Направляющая втулка

Направляющая втулка, в которой клапан устанавливается стержнем, обеспечивает точную посадку клапана в седло. Втулки запрессовывают в головку цилиндров.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.8.e Клапанная пружина

Клапанная пружина удерживает клапан в закрытом положении, обеспечивая плотную его посадку в гнезде, а также создает постоянное прижатие толкателя к поверхности кулачка распределительного вала. Пружину надевают на выходящий из втулки конец стержня клапана и закрепляют на нем в сжатом состоянии с помощью опорной шайбы с коническими разрезными сухарями, которые входят в выточку на стержне клапана. Иногда на клапан устанавливают две пружины: пружину меньшего диаметра — внутрь пружины большего диаметра. Это делается для того, чтобы избежать резонанса пружины на определенных частотах работы двигателя, а также для подстраховки на случай поломки пружины. Часто применяются пружины с переменным шагом витков. Это исключает вероятность возникновения вибрации пружины и ее поломки при большом числе оборотов коленчатого вала двигателя. При установке двух пружин их подбирают таким образом, чтобы направление навивки их витков было выполнено в разные стороны, что также устраняет опасность возникновения резонансных колебаний пружин.

Для ограничения количества масла, поступающего в направляющую втулку, и устранения подсоса масла в цилиндр через зазоры во втулке на верхних впускных клапанах под опорной шайбой ставят маслосъемные колпачки.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.8.f Толкатель

Толкатель служит для передачи осевого усилия от кулачка распределительного вала на стержень клапана или на штангу. Дело в том, что передавать усилие от кулачка распредвала лучше именное через промежуточное звено – толкатель. Поскольку при длительной работе элементы клапанного механизма изнашиваются и, когда приходит время замены чрезмерно износившихся деталей, проще заменять небольшой толкатель, нежели целый распредвал или клапаны.

Рисунок 4.15 Головка блока цилиндров с элементами газораспределительного механизма.

Как было отмечено выше, сейчас получили широкое распространение так называемые гидрокомпенсаторы. «Гидро», потому что работают за счет давления моторного масла, а «компенсаторы», так как компенсируют или, проще говоря, сводят на нет зазор между кулачком распределительного вала и толкателем во время работы.

Толкатели в большинстве двигателей устанавливают без втулок непосредственно в отверстия приливов головки блока цилиндров. В некоторых двигателях для толкателей имеются направляющие втулки, отлитые секцией на несколько цилиндров.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.8.g Коромысло

Коромысло. Изменяет направление передаваемого движения. Устанавливают зачастую, когда распределительный вал один, а клапанов на цилиндр два или четыре, но расположены они особым образом (смотрите рисунок 4.16). Коромысла устанавливают на бронзовых втулках или без втулок на осях, которые при помощи стоек закреплены на головке блока. Одно плечо коромысла располагается над стержнем клапана, а другое — под или над кулачком распределительного вала. Для регулировки зазора между стержнем клапана и коромыслом в конец коромысла вкручен регулировочный винт с контргайкой.

Рисунок 4.16 Привод клапанов через коромысло.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.9 Распределительный вал и его привод

Распределительный вал обеспечивает своевременное открытие и закрытие клапанов. Вал имеет впускные и выпускные кулачки (смотрите рисунок 4.17) и опорные шейки*.

Рисунок 4.17 Газораспределительный механизм в сборе.

Примечание

* На рисунке 4.17 опорные шейки не показаны, так как изображение схематическое и приведено для предварительного ознакомления. Получить представление о внешнем виде распределительных валов можно из рисунка 4.18.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.9.a Кулачки

Кулачки изготавливают как одно целое с валом. Однако существуют сборные конструкции, когда кулачки напрессовывают на вал.

Для каждого цилиндра у четырехтактных двигателей в зависимости от количества клапанов имеются два и более кулачков: впускных и выпускных. Форма кулачка обеспечивает плавный подъем и опускание клапана и соответствующую продолжительность его открытия. Одноименные кулачки для каждого цилиндра (например, впускные) располагают в четырехцилиндровых двигателях под углом 90°, в шестицилиндровых — под углом 60° и в восьмицилиндровых — под углом 45°. Разноименные кулачки (впускные и выпускные) устанавливают под углом, величина которого зависит от фаз газораспределения. Вершины кулачков располагаются в принятом для двигателя порядке работы с учетом направления вращения вала.

Рисунок 4.18 Головка блока цилиндров с распределительными валами.

Комментарии пользователей (0)

Задать вопрос преподавателю

4. 5.10 Как распредвал приводится во вращение?

Распределительный вал приводится в движение коленчатым валом разными способами. Наиболее распространены цепной и поясной приводы, реже используется шестеренный или комбинированный.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.10.a Цепной привод

Цепной привод. На конце коленчатого и распределительного валов устанавливают звездочки (как на велосипеде) и надевают приводную цепь. Для того чтобы исключить биение цепи, дополнительно устанавливают успокоитель, который представляет собой длинную планку, по которой перемещается цепь. Обычно с другой стороны устанавливают направляющую натяжителя цепи. Цепной привод можно изучить так же на рисунках 4.19 и 4.20.

Рисунок 4.19 Схема цепного привода газораспределительного механизма.

Рисунок 4.20 Пример цепного привода газораспределительного механизма.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.10.b Ременной привод

Ременной привод. На коленчатый и распределительный валы устанавливаются зубчатые шкивы, чем-то напоминающие звездочки, однако намного шире их. На эти зубчатые шкивы надевается зубчатый ремень. Для удобства снятия и установки приводного ремня устанавливают натяжитель ремня (часто автоматический). Пример привода распределительного вала (или валов) с помощью зубчатого ремня приведен на рисунках 4.21 и 4.22.

Рисунок 4.21 Схема ременного привода газораспределительного механизма.

Рисунок 4.22 Пример ременного привода газораспределительного механизма.

Комментарии пользователей (0)

Задать вопрос преподавателю

4. 5.10.c Шестеренный привод

Шестеренный привод. Привод распределительного вала осуществляется от шестерни на коленчатом валу через ряд промежуточных шестерен или напрямую, как показано на рисунке 4.23.

Рисунок 4.23 Шестеренный привод газораспределительного механизма.

Комментарии пользователей (2)

Задать вопрос преподавателю (в обсуждении 2 комментариев)

4.5.11 Отключаемые клапаны

В погоне за экономичностью конструкторы решали одну из беспокоящих их проблем: что делать, когда двигатель, работая, использует всего 15–20 % своей мощности. Такое бывает, когда мы стоим, например, в пробке или едем по трассе на крейсерской скорости.

Комментарии пользователей (0)

Задать вопрос преподавателю

4. 5.11.a Крейсерская скорость

Примечание

Крейсерская скорость – скорость, при которой достигаются оптимальные показатели топливной экономичности. Термин, конечно, более подходящий для авиационной промышленности, однако, если мы едем по магистрали на пятой, а то и шестой передаче, то он вполне применим и в этой отрасли.

Комментарии пользователей (0)

Задать вопрос преподавателю

4.5.11.b Кулачки с «нулевой высотой»

А если мощность используется не вся, то зачем работать всем цилиндрам двигателя? Что, если взять и отключить, например, на стоящем в пробке автомобиле, два из четырех цилиндров.

Ведь пары цилиндров вполне хватит для того, чтобы двигатель работал на холостых оборотах. В оставшиеся два цилиндра перестают подавать топливо и, чтобы они попросту не перекачивали воздух по впускному и выпускному коллектору, закрывают впускные и выпускные клапаны. Для выполнения такой незамысловатой операции придумали относительно простое решение: на распределительном вале рядом с обычными кулачками расположили кулачки с «нулевой высотой», то есть они никак не воздействуют на толкатель клапана.

Так при нормальной работе распределительный вал вращается и все клапаны выполняют свое назначение, а когда возникает необходимость в отключении клапанов, открывается специальный клапан, через который моторное масло под давлением, воздействуя на распределительный вал, смещает его в направлении продольной оси; кулачки с обычным профилем как открывали, так и открывают клапаны, а там где кулачки имеют «нулевую высоту», они просто-напросто не достают до клапанов, и те, в свою очередь, стоят неподвижно.

Примечание

Различные фирмы в разные времена предложили несколько схем реализации описанной выше операции по отключению части клапанов. Выше приведен лишь один из способов.

Комментарии пользователей (0)

Задать вопрос преподавателю

Клапаны двигателя: конструктивные особенности и назначение

Клапанный механизм – это основной исполнительный компонент ГРМ (газораспределительный механизм) современного двигателя внутреннего сгорания (ДВС). Именно этот узел отвечает за безупречно точную работу мотора и обеспечивает в процессе работы:

• своевременную подачу подготовленной топливовоздушной смеси в камеры сгорания цилиндров;
• последующий отвод выхлопных газов.

Клапаны – ключевые детали механизма, которые должны гарантировать полную герметизацию камеры сгорания при воспламенении в ней топлива. Во время работы мотора они испытывают постоянно высокую нагрузку. Вот почему к процессу их изготовления, а также особенностям конструкции, регулировкам и непосредственно самой работе клапанов ДВС предъявляются жесткие требования.

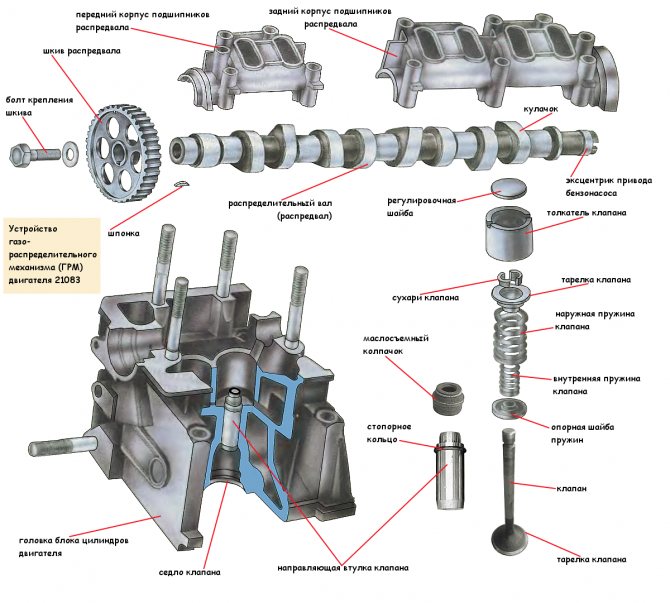

Общее устройство

Для нормальной работы двигателя в конструкции газораспределительного механизма предусмотрена установка двух типов клапанов: впускных и выпускных. Первые отвечают за пропуск в камеру сгорания топливовоздушной смеси, вторые – за отвод отработанных газов.

Клапанная группа (одновременно является оконечным элементом системы ГРМ) включает в себя основные детали:

• стальная пружина;
• устройство (механизм) для крепления возвратного механизма;
• втулка, направляющая движение;
• посадочное седло.

Эксперты MotorPage.Ru обращают внимание автовладельцев на тот факт, что именно сопряжение «седло-клапан» при работе мотора подвергается самой высокой степени воздействия экстремальных температур и разнонаправленным (вверх, вниз, в стороны) механическим нагрузкам.

Кроме того, из-за скоростной работы образуется недостаточное количество смазки. В результате – интенсивный износ и необходимость проведения ремонта двигателя, замены и установки новых деталей ГРМ с последующей регулировкой зазоров.

К каждой паре и группе клапанов предъявляются следующие требования:

• минимально возможный вес;
• антикоррозийная устойчивость;
• безупречная теплоотдача клапана;
• устойчивость к высоким температурам;
• герметичность работы при контакте с седлом;
• повышенная механическая прочность и жесткость одновременно;
• отличный показатель стойкости к механическим и ударным нагрузкам;
• максимальный уровень обтекаемости при поступлении рабочей смеси в камеру сгорания и выпуске отработанных газов.

Конструктивные особенности

Главное предназначение клапана – своевременное открывание и закрывание технологических отверстий в блоке цилиндров для выпуска отработанных газов и впуска очередной порции топливовоздушной смеси.

В процессе работы двигателя основание выпускного клапана нагревается до высоких температур. У бензиновых моторов этот параметр достигает 800 — 900°С, у дизельных силовых агрегатов – 500 — 700°С. Впускные работают при температуре порядка 300°С.

Чтобы обеспечить необходимый уровень устойчивости к таким нагрузкам, для изготовления выпускных клапанов используют специальные жаропрочные сплавы и материалы, содержащие большое количество легирующих присадок.

Конструктивно деталь состоит из двух частей:

• головка, изготавливаемая из материала, устойчивого к экстремальным нагревам;
• стержень из высококачественной легированной углеродистой стали.

Для защиты от коррозии поверхность выпускных клапанов в местах контакта с цилиндром покрывается специальным сплавом толщиной 1,5 – 2,5 мм.

К впускным клапанам требования не столь жесткие, поскольку в процессе работы двигателя они охлаждаются свежей топливовоздушной смесью. Для изготовления стержней используются низколегированные марки сплавов с повышенными параметрами прочности, а тарелки делают из жаропрочных сталей.

Требования к изготовлению пружин и втулок

Пружины. В системе ГРМ эта деталь работает в условиях экстремально высоких температурных и механических нагрузок. Задача – обеспечить плотный и надежный контакт между клапаном и седлом в момент их стыковки.

Нередко в процессе работы пружины ломаются, испытывая повышенные нагрузки, зачастую это происходит по причине вхождения ее в резонанс. Как отмечают эксперты Моторпейдж, риск подобных неисправностей гораздо ниже при использовании пружин с переменным шагом витков. Также достаточно эффективны конические или двойные (усиленные) модели.

Пружины для клапанов изготавливают из специальной легированной стальной проволоки. Ее закаляют и подвергают отпуску (технологические операции, используемые в металлургическом производстве). Защиту от коррозии обеспечивает дополнительная обработка оксидом цинка или кадмия.

Втулки. Обеспечивают отвод излишков тепловой энергии от стержня клапана, а также его перемещение в заданной (возвратно-поступательной) плоскости. Эти направляющие элементы системы постоянно омываются раскаленными парами и отработанными выхлопными газами. Функционируют также в условиях экстремальных температур.

Потому к материалу изготовления втулок тоже предъявляются высокие требования – хорошая износоустойчивость, стойкость к максимально допустимым температурам и трению. Данным запросам соответствуют некоторые виды чугуна, алюминиевая бронза, высокопрочная керамика. Именно эти материалы и используются для производства втулок.

• двигатель
• устройство автомобиля

Часто задаваемые вопросы по устройствам синхронизации

| Часто задаваемые вопросы

1. ДОМ

2. Поддерживать

3. Часто задаваемые вопросы

4. Часто задаваемые вопросы по устройствам синхронизации

МЭМС резонатор

• Вопрос
  Что такое устройство синхронизации на основе МЭМС?

• Вопрос
  В чем разница между генератором и резонатором?

• Вопрос
  Каков принцип колебаний резонатора МЭМС?

• Вопрос
  Какова управляющая схема резонатора МЭМС?

• Вопрос
  Допустимо ли очищать или наносить смоляное покрытие?

• Вопрос
  Соответствует ли продукт нормам RoHS ЕС?

• Вопрос
  Соответствует ли продукт требованиям REACH?

• Вопрос
  Каков минимальный объем заказа?

• Вопрос
  Что такое страна происхождения?

Керамические резонаторы (CERALOCK)

• Вопрос
  Пожалуйста, объясните разницу между автомобильным CERALOCK и потребительским классом.

• Вопрос
  Есть ли ограничение на входное напряжение и сигнал?

• Вопрос
  Пожалуйста, объясните «время запуска колебаний» CERALOCK.

• Вопрос
  Нужно ли учитывать уровень привода для CERALOCK?

• Вопрос
  Каковы значения Маркировки?

• Вопрос
  Есть ли у CERALOCK ориентация?

• Вопрос
  Есть ли проблема, если CERALOCK установлен в противоположном направлении?

• Вопрос
  Почему возникает частотная корреляция, когда CERALOCK устанавливается в противоположном направлении?

• Вопрос
  Пожалуйста, объясните роль каждого компонента колебательного контура.

• Вопрос
  Есть ли что-то, что я должен учитывать при разработке схемы трассировки колебательного контура?

• Вопрос
  Какой тип конденсатора следует использовать в качестве нагрузочного конденсатора в колебательном контуре?

• Вопрос
  Объясните, пожалуйста, возможные причины аномальных колебаний и соответствующие контрмеры.

• Вопрос
  Пожалуйста, объясните возможные причины остановки колебаний и соответствующие контрмеры.

• Вопрос
  Пожалуйста, объясните меры по подавлению шума.

• Вопрос
  Пожалуйста, объясните тип IC, который может часто вызывать аномальные колебания, и причину аномальных колебаний.

• Вопрос
  Что такое «точка Кюри»?

• Вопрос
  Что такое «паразитные колебания»?

• Вопрос
  Пожалуйста, объясните аномальные колебания, отличные от паразитных колебаний, и метод их проверки.

• Вопрос
  Есть ли у CERALOCK ориентация?

• Вопрос
  Есть ли проблема, если CERALOCK установлен в противоположном направлении?

• Вопрос
  Почему возникает частотная корреляция, когда CERALOCK устанавливается в противоположном направлении?

• Вопрос
  Существуют ли рекомендуемые условия пайки для CERALOCK типа SMD?

• Вопрос
  Существуют ли рекомендуемые условия потока для свинцового типа CERALOCK?

• Вопрос
  Есть ли что-то, что я должен учитывать при разработке схемы трассировки колебательного контура?

• Вопрос
  В каких условиях следует хранить CERALOCK?

• Вопрос
  Пожалуйста, объясните дату истечения срока годности (срок годности) продуктов.

• Вопрос
  Необходима ли обработка спеканием для SMD CERALOCK?

• Вопрос
  Есть ли какие-либо моменты, о которых следует помнить при использовании CERALOCK?

• Вопрос
  Есть ли какие-либо моменты, о которых следует помнить, когда мы снимаем CERALOCK с печатной платы для анализа отказа CERALOCK?

• Вопрос
  Есть ли какие-то моменты, на которые следует обратить внимание при ультразвуковой очистке CERALOCK?

• Вопрос
  Может ли CERALOCK свинцового типа подвергаться воздействию жидкости?

• Вопрос
  Каковы риски при воздействии внешней нагрузки на стержневой стержень CERALOCK?

• Вопрос
  Соответствуют ли они директиве ЕС RoHS?

• Вопрос
  Соответствуют ли они регламенту REACH?

• Вопрос
  Применение часовых устройств Murata

• Вопрос
  Где находится страна происхождения?

Кристаллические юниты

• Вопрос
  Какой фактор в колебательном контуре будет причиной неисправности модуля?

• Вопрос
  Пожалуйста, дайте мне знать причину и меры по прекращению колебаний.

• Вопрос
  Пожалуйста, дайте мне знать причину и способы устранения разницы в частоте колебаний.

• Вопрос
  Не будет ли малая амплитуда колебаний причиной неисправности колебательного контура?

• Вопрос
  Похоже, что дрейф частоты колебаний в зависимости от температуры не является нормальным явлением. Что такое причина?

• Вопрос
  Можно ли нанести конформное покрытие или смывку?

• Вопрос
  Можно ли нанести конформное покрытие или смывку?

• Вопрос
  Соответствуют ли они директиве ЕС RoHS?

• Вопрос
  Соответствуют ли они регламенту REACH?

• Вопрос
  Применение часовых устройств Murata

• Вопрос
  Где находится страна происхождения?

1. ДОМ

2. Поддерживать

3. Часто задаваемые вопросы

4. Часто задаваемые вопросы по устройствам синхронизации

НАВЕРХ страницы

Сборщики и наладчики устройств для измерения времени

Выполняют прецизионную сборку или настройку в пределах узких допусков устройств для измерения времени, таких как цифровые часы или устройства для измерения времени с электрическими или электронными компонентами. Часовщики входят в группу по ремонту часов и часов (49-9064).

Национальные оценки для сборщиков и наладчиков устройств для измерения времени
Отраслевой профиль для сборщиков и наладчиков устройств для измерения времени
Географический профиль для сборщиков и наладчиков устройств для измерения времени

Национальные оценки для сборщиков и наладчиков устройств для измерения времени:

Оценка занятости и оценки средней заработной платы для сборщиков и наладчиков устройств для измерения времени:

Оценка заработной платы сборщикам и наладчикам часов в процентах:

Отраслевой профиль для сборщиков и наладчиков устройств синхронизации:

Представлены отрасли с самой высокой опубликованной занятостью и заработной платой для сборщиков и наладчиков устройств времени.
Список всех отраслей, в которых работают сборщики и наладчики устройств синхронизации, см. в разделе «Создание настраиваемых таблиц».

Отрасли с самым высоким уровнем занятости сборщиков и наладчиков устройств для измерения времени:

Отрасли с наибольшей концентрацией рабочих мест в сборщиках и наладчиках устройств для измерения времени:

Самые высокооплачиваемые отрасли для сборщиков и наладчиков устройств синхронизации:

Географический профиль сборщиков и наладчиков устройств для хронометража:

Указаны штаты и районы с самым высоким опубликованным уровнем занятости, коэффициентами местоположения и заработной платой для сборщиков и наладчиков устройств для хронометража.
Список всех областей, в которых работают сборщики и наладчики устройств синхронизации, см. в разделе «Создание настраиваемых таблиц».

Штаты с самым высоким уровнем занятости в сборщиках и наладчиках устройств для измерения времени:

Штаты с наибольшей концентрацией рабочих мест и коэффициентов местонахождения сборщиков и наладчиков устройств для измерения времени:

Самые высокооплачиваемые штаты для сборщиков и наладчиков устройств синхронизации:

Городские районы с самым высоким уровнем занятости в сборщиках и наладчиках устройств для измерения времени:

Городской район	Занятость (1)	Занятость на тысячу рабочих мест	Коэффициент местоположения (9)	Среднечасовая заработная плата	Среднегодовая заработная плата (2)
Атланта-Сэнди-Спрингс-Розуэлл, Джорджия	110	0,04	11. 11	25,97 $	$ 54 030

Городские районы с наибольшей концентрацией рабочих мест и коэффициентами местонахождения сборщиков и наладчиков устройств для измерения времени:

Самые высокооплачиваемые мегаполисы для сборщиков и наладчиков устройств для измерения времени:

Городской округ	Занятость (1)	Занятость на тысячу рабочих мест	Коэффициент местоположения (9)	Среднечасовая заработная плата	Среднегодовая заработная плата (2)
Атланта-Сэнди-Спрингс-Розуэлл, Джорджия	110	0,04	11. 11	25,97 $	$ 54 030

Примерно в мае 2021 г. Оценки профессиональной занятости и заработной платы по стране, штату, городу и за его пределами

Эти оценки рассчитываются на основе данных, полученных от работодателей во всех секторах промышленности, всех столичных и других районах, а также во всех штатах и ​​округе Колумбия. .
Основные показатели занятости и заработной платы приведены выше. Полный список доступен в загружаемых файлах XLS.

Оценка заработной платы в процентилях представляет собой величину заработной платы, ниже которой находится определенный процент работников.
Медианная заработная плата представляет собой оценку заработной платы 50-го процентиля: 50 процентов работников зарабатывают меньше медианы, а 50 процентов работников зарабатывают больше медианы.
Подробнее о процентильной заработной плате.

(1) Оценки для подробных занятий не суммируются с итоговыми значениями, поскольку итоговые значения включают занятия, не показанные отдельно. Оценки не включают самозанятых.

(2) Годовая заработная плата была рассчитана путем умножения средней почасовой заработной платы на количество часов «круглогодичного полного рабочего дня», равное 2080 часам;
для тех профессий, где почасовая заработная плата не публикуется, годовая заработная плата была рассчитана непосредственно на основе представленных данных обследования.

(3) Относительная стандартная ошибка (RSE) является мерой надежности статистических данных обследования. Чем меньше относительная стандартная ошибка, тем точнее оценка.

(9) Коэффициент местонахождения представляет собой отношение районной концентрации профессиональной занятости к средней концентрации по стране.
Коэффициент местоположения больше единицы указывает на то, что доля занятости в профессии выше, чем в среднем, а коэффициент местоположения меньше единицы указывает на то, что профессия менее распространена в этом районе, чем в среднем.

Другие оценки OEWS и сопутствующая информация:

Май 2021 г. Национальные оценки занятости и заработной платы

май 2021 г. Государственные рабочие места и оценки заработной платы

май 2021 г. Столичный и немолетополичный район. Рассоотеридные и оценки заработной платы

май 2021 Национальный специфичный для промышленности. Оценка занятости 9017 9017 9017 9017 9017 9017 9017 9017 9017

17. 9017

117. 9017

117. Оценки

мая 2021 г. Производительные производства. Дата последнего изменения: 31 марта 2022 г.

Группа сообщества синхронизации нескольких устройств

Механизмы синхронизации позволяют выполнять операции в нужное время. В Интернете уже есть несколько механизмов, поддерживающих синхронизированные операции, в том числе setTimeout и setInterval, а также контроллеры для медиа-фреймворков и анимации. Однако в Интернете отсутствует поддержка синхронизации нескольких устройств. Механизм синхронизации с несколькими устройствами позволил бы синхронизировать операции на веб-страницах, размещенных на разных устройствах. Синхронизация нескольких устройств особенно важна для индустрии вещания, поскольку она является ключевым фактором, позволяющим предлагать вторичные веб-устройства. В более общем плане синхронизация с несколькими устройствами имеет широкое применение в общении, совместной работе и многоэкранных презентациях. Эта группа сообщества стремится определить общий механизм синхронизации для нескольких устройств и практическую модель программирования. Это улучшит Интернет как платформу для чувствительных ко времени веб-приложений для нескольких устройств.

Устав: http://webtiming.github.io

webtiming

Общедоступная электронная почта, репозиторий и вики-активность группы с течением времени

черновики / информация о лицензии

Председатели, вошедшие в систему, могут публиковать проекты и окончательные отчеты. Пожалуйста, ознакомьтесь с требованиями к отчету.

Публикация отчетов

Ингар Арнцен | Опубликовано: 10 декабря 2018 г.

Забавное использование объектов синхронизации, секвенсоров и общего движения для синхронизации тысячи мобильных телефонов, чтобы стать частью шоу. Сделано старшеклассником Дэвидом Макаллистером для мероприятия в старшей школе в Калифорнии. Хорошая работа Дэвид!

Насколько нам известно, на сегодняшний день это может быть крупнейшее в мире событие, синхронизируемое с сетью, что тоже довольно круто!

Комментариев нет |
|

Категория

Ингар Арнцен | Опубликовано: 23 ноября 2018 г.

Привет всем.

Кристоф Гуттандин представил доклад о Timing Object под названием «The Timing Object, задающий ритм для Интернета» на конференции Web Audio Conf (2018) в Берлине. Он также написал статью на ту же тему, что и презентация. Вы найдете презентацию (видео) в статье.

Отличная работа Кристоф.

Кристоф также любезно согласился поделиться некоторыми отзывами, которые он получил от веб-разработчиков на конференции, в следующем посте.

Вы можете ознакомиться с другими его работами на https://media-codings.com/

.

Комментариев нет |
|

Категория Объявления

Ингар Арнцен | Опубликовано: 3 сентября, 2018

Привет всем.

Ньол и я собираемся в IBC в этом году (4 дня, с пятницы по понедельник). Пожалуйста, свяжитесь с нами, если вы хотите встретиться, или просто подойдите к нашему стенду (Media City Bergen – 8. D10).

На IBC мы будем представлять

• Norut (интерес: партнерство в европейском сотрудничестве в области исследований в области медиа, в частности, дальнейшее исследование широких возможностей, открывших использование объектов синхронизации и совместного движения (т. е. глобальное время, синхронизация и управление медиа в медиа-системах)
• Motion Corporation (интерес: коммерческое использование общего движения)
• W3C Multi-device Timing CG (интерес: веб-стандартизация синхронизации, синхронизации и управления мультимедиа, т. е. объект синхронизации)

Мы также проведем несколько презентаций о коммерческих возможностях, открываемых глобальной синхронизацией, синхронизацией и контролем мультимедиа. Вот несколько тизеров:

Цифровая вывеска с каплей волшебства (8.D10 – пятница, 15.00)

В мире, где большие экраны доступны во многих общественных местах, появляется огромное количество возможностей, если мы можем ограничить сложность, но обеспечить гибкость. Волны рекламы следуют за конвейерными лентами в аэропортах? Взаимодействие между телефонами людей и набором экранов или даже физическими объектами? Получить звуковую дорожку развлечения в поезде на свой смартфон? Создание привлекательного впечатления от просмотра с синхронизированным звуком и видео на нескольких экранах и устройствах кажется непреодолимой задачей. В этом докладе мы обсудим, как можно использовать наш веб-механизм и инструменты синхронизации, чтобы дать волю своим творческим людям, не беспокоя при этом бухгалтеров.

Доступность превыше всего (8.D10 – суббота, 13.00)

Создание контента, доступного для всех, может показаться трудным, дорогостоящим и технически сложным. Как мы можем создать доступный и настраиваемый опыт, не мешая другим зрителям? Нужно ли нам смотреть телевизор в одиночестве, чтобы получить правильную адаптацию? На этом занятии мы обсудим эксперимент с норвежской общественной телекомпанией NRK и то, как мы за два дня создали самый совершенный демонстратор специальных возможностей из когда-либо созданных. Посмотрите, как мы адаптировали часть оригинального контента к личным потребностям, используя самое личное из устройств: собственный мобильный телефон.

F1TV, вершина покрытия OTT (8.D10 – воскресенье 13:00)

Формула 1 — это вершина автоспорта, и, вероятно, она привлекает самых заинтересованных в технологиях зрителей в мире. F1TV — это новое OTT-предложение от Формулы-1, открывающее шлюзы аудио, видео и статистики для самых активных болельщиков. На этом занятии мы обсудим некоторые удивительные возможности для будущего спортивного освещения. Теперь сверхперсонализированные впечатления, совместный просмотр и невероятно гибкие многоэкранные решения могут быть доступны с минимальными инвестициями и технической сложностью.

Экстренные службы работают в нескольких направлениях (8.D10 – понедельник 13.00)

Эксперимент по освещению спортивных событий любительской камерой нашел применение в реальном мире. В этом выступлении мы покажем и расскажем, как пожарно-спасательные службы используют нашу службу синхронизации для создания специальной онлайн-студии с дронами, автомобильными и нательными камерами, датчиками и мобильными телефонами населения в качестве источников входных данных. Чрезвычайная гибкость открывает новые способы общения в очень сложных ситуациях, используя возможности самого доступного ресурса: людей поблизости.

До встречи в IBC,

Ингар Арнцен

Комментариев нет |
|

Категория Объявления

Ингар Арнцен | Опубликовано: 7 мая 2018 г.

Рад объявить о новой публикации от Multi-device Timing CG. Совсем недавно на Springer было опубликовано новое руководство по синхронизации мультимедиа. Ньола Т. Борха, Франсуа Дауста и меня попросили написать главу, основанную на наших исследованиях в этой области.

Синхронизация мультимедиа в Интернете

В этой главе объясняется, как выполнить синхронизацию мультимедиа в Интернете, и как правильно выполненная синхронизация мультимедиа является ключевым фактором для новой и очень привлекательной модели мультимедиа для синхронизированных веб-медиа на нескольких устройствах.

Я также думаю, что эта глава является наиболее подробным введением в идеи и предложения, выдвинутые в рамках CG Multi-device Timing CG на данный момент.

Авторская версия этой главы доступна здесь. Пожалуйста, цитируйте оригинальную главу, опубликованную Springer. Вы также можете запросить версию главы Springer, отправив электронное письмо авторам напрямую или запросив доступ через ResearchGate 9.0172

Ингар

Комментариев нет |
|

Категория Объявления

Ингар Арнцен | Опубликовано: 14 октября 2016 г.

Для наиболее точной синхронизации мультимедиа HTML5 и лучшего взаимодействия с пользователем (избегая аудиовизуальных артефактов) мы зависим от динамической настройки переменной скорости воспроизведения. Это работает во всех браузерах, но мы обнаружили небольшую ошибку в реализации variablePlaybackRate в Safari, которая приводит к ужасным результатам.

По-видимому, существует побочный эффект при изменении переменной variableplaybackrate, в результате чего значение currentTime приостанавливается на короткий интервал времени, примерно 0,1–0,3 секунды.

Мы сообщили об ошибке в Apple. Надеюсь, они смогут это исправить.

https://bugs.webkit.org/show_bug.cgi?id=163433

Ингар и Ньол

Комментариев нет |
|

Категория

Ингар Арнцен | Опубликовано: 14 сентября 2016 г.

Привет всем.

CG с синхронизацией на нескольких устройствах настроен для сеанса на TPAC этого года в Лиссабоне. Заседание запланировано на четверг, 22 сентября, с 15:30 до 17:30 [1].

Сессию будем вести Франсуа Дауст (W3C) и я.

Повестка дня довольно проста. Я начну с презентации и, возможно, нескольких демонстраций, охватывающих:

• Статус КГ
• введение в синхронизацию нескольких устройств
• реальность и цели для тайминга на веб-платформе

Предложение

• – объект хронометража + провайдеры хронометража онлайн
• приложения/варианта использования

Затем мы продолжим обсуждение следующих шагов

• необходимость стандартизации
• привлечение поддержки
• отношение к родственным инициативам
• Организация/деятельность CG

С уважением,

Ингар Арнцен, председатель.

[1] https://www.w3.org/2016/09/TPAC/schedule.html

Комментариев нет |
|

Категория Объявления

Ингар Арнцен | Опубликовано: 2 сентября 2016 г.

Привет всем.

Ньол, Франсуа и я публикуем новую статью о синхронизации нескольких устройств на IBC 2016. Документ озаглавлен (довольно смело;)) «Время: маленький шаг для разработчиков, гигантский скачок для медиаиндустрии» и включен в качестве вспомогательного документ на бумажной сессии: «Улучшение многоэкранного опыта с помощью синхронизации и персонализации». Для тех, кто присутствует на IBC в этом году, детали сессии можно найти здесь ссылка на сессию.

Этот документ не является слишком техническим, но вместо этого фокусируется на том, как отрасль в настоящее время работает с синхронизацией, а также указывает на возможности, которые появятся в результате принятия подхода синхронизации с несколькими устройствами (т. е. объект синхронизации + совместное движение).

PDF здесь Borch_IBC2016-final

Ньол будет представлять CG Multi-device Timing CG на IBC, так что с ним можно поговорить.

Бест, Ингар

1 комментарий |
|

Объявления категории, Без рубрики

Ингар Арнцен | Опубликовано: 25 апреля 2016 г.

Ньол и я только что вернулись с выставки NABShow 2016, которая проходила 16-21 апреля в Лас-Вегасе, где партнеры MediaScape, Norut и Vicomtech, продвигали объект синхронизации и группу сообщества W3C по синхронизации нескольких устройств.

Ньол Борх на стенде Timing Object – NABShow 2016

Вы можете найти нашу основную брошюру здесь: Кратко об объекте времени

Синхронизация нескольких устройств

Наша установка в киоске Futures Park была довольно простой; четыре разных ноутбука и два смартфона. Как вы можете видеть на картинке, мы использовали ноутбуки для показа подборки видео HTML5, синхронизируемых на разных экранах (с использованием Shared Motion и библиотеки MediaSync). Два ноутбука подключены по кабелю, два по WiFi. Мы использовали браузеры Firefox и Chrome. Один смартфон использовался для управления (воспроизведение, пауза, сдвиг объектов времени, а также переключение между видео). Для озвучивания видео использовался другой смартфон. Мы также взяли с собой две пары наушников, одна из которых была подключена к ноутбуку, а другая — к смартфону. Таким образом, используя оба наушника вместе, наша аудитория могла проверить безэховую синхронизацию между смартфоном и ноутбуком. Мы также позаботились о перезагрузке веб-браузеров, чтобы продемонстрировать, насколько быстро восстанавливается синхронизация — доли секунды, пока доступны видеоданные. Демонстрации работали идеально синхронно в течение четырех дней подряд без каких-либо сбоев. Это впечатляет, особенно учитывая плохие сетевые условия в выставочном зале NAB!

Реакция на демонстрации была исключительно положительной. Многие люди выразили удовлетворение по поводу инициативы, направленной на улучшение поддержки синхронизации на веб-платформе. Люди также были ошеломлены качеством синхронизации, а также перспективой сделать это глобально. Некоторым было интересно узнать о вариантах использования, в то время как другие сразу осознали необходимость хронометража и синхронизации в различных приложениях для вещания, будь то прямая трансляция, вставка рекламы, мозаичные настройки экрана, синхронизированный пользовательский контент, совместный просмотр, удаленное управление или что-то еще. Мы упомянули конкретные варианты использования, такие как приложения для вторичных устройств, альтернативные звуковые дорожки на вторичных устройствах (доступность и т. д.). Мы также представили более ценные обещания более высокого уровня, такие как постоянство времени в UX и важную роль времени в отношении интеграции и взаимодействия между разнородными медиа-системами. Наконец, у нас были очень конкретные интересы от очень центральных игроков. Мы сообщим вам, когда интерес материализуется.

Итак, большое спасибо Norut, Vicomtech и MediaScape за отличное выступление на NAB!
Следующим важным событием для Multi-device Timing CG, вероятно, станет F2F в Лиссабоне на TPAC 2016 в сентябре.

С уважением, Ингар

Комментариев нет |
|

Категория Объявления

Ингар Арнцен | Опубликовано: 25 апреля 2016 г.

2-страничный буклет Time object.

PDF здесь TimingObject.pdf

Этот буклет был создан для стенда Multi-device Timing Community Group на выставке NABShow 2016 в Лас-Вегасе.

1 комментарий |
|

Категория

Ингар Арнцен | Опубликовано: 12 апреля 2016 г.

Мы только что опубликовали статью о секвенировании в веб-мультимедиа. Последовательность — это активация и деактивация элементов мультимедиа в нужное время во время воспроизведения мультимедиа. В документе подчеркивается важность отделения логики последовательности от форматов данных, синхронизации/управления и пользовательского интерфейса в мультимедиа в Интернете.

• Независимая от данных последовательность подразумевает широкую полезность, а также простую интеграцию различных типов данных и методов доставки в мультимедийные приложения.
• Независимая от пользовательского интерфейса последовательность упрощает интеграцию новых типов данных в визуальные и интерактивные компоненты.
• Интеграция с объектом синхронизации обеспечивает простую синхронизацию задач последовательности и дистанционное управление ими как в одностраничных мультимедийных презентациях, так и в глобальных мультимедийных взаимодействиях с несколькими устройствами (например, с помощью Shared Motion).

Короче говоря, мы видим точную распределенную последовательность в качестве фундаментального строительного блока мультимедиа с синхронизацией по времени на нескольких устройствах.

Sequencer представляет собой универсальный инструмент программирования для синхронизированных веб-мультимедиа, реализованный на JavaScript и основанный на setTimeout. Хотя ошибки синхронизации в пределах пары миллисекунд часто допустимы в веб-приложениях, это также указывает на то, что будущие улучшения setTimeout будут полезны.

Доклад будет представлен на конференции ACM MMSys’16, Special section for Media Synchronization, Клагенфурт, Австрия, 10–13 мая.

Статья доступна в библиотеке ACM здесь или в Norut здесь.

Комментариев нет |
|

Категория Объявления

Синхронизация нескольких устройств для Интернета

Аннотация

Механизмы синхронизации позволяют выполнять операции в нужное время. В Интернете уже есть несколько механизмов, поддерживающих синхронизированные операции, в том числе setTimeout и setInterval, а также контроллеры для медиа-фреймворков и анимации. Однако в Интернете отсутствует поддержка синхронизации нескольких устройств. Механизм синхронизации с несколькими устройствами позволил бы синхронизировать операции на веб-страницах, размещенных на разных устройствах. Синхронизация нескольких устройств особенно важна для индустрии вещания, поскольку она является ключевым фактором, позволяющим предлагать вторичные веб-устройства. В более общем плане синхронизация с несколькими устройствами имеет широкое применение в общении, совместной работе и многоэкранных презентациях. Эта группа сообщества стремится определить общий механизм синхронизации для нескольких устройств и практическую модель программирования. Это улучшит Интернет как платформу для чувствительных ко времени веб-приложений для нескольких устройств.

Синхронизация нескольких устройств

Механизмы синхронизации позволяют выполнять операции в нужное время. Синхронизация имеет много целей, таких как правильный порядок времени, задержка, параллелизм/синхронизация, периодичность или, возможно, корректировка скорости выполнения или обработки.

Конечно, в Сети уже есть несколько механизмов, поддерживающих синхронизированные операции. Наиболее известные setTimeout и setInterval обеспечивают достаточно точное синхронизированное выполнение JavaScript и являются основой для синхронизированной анимации. HTML5MediaElement также считается механизмом синхронизации, поскольку он обеспечивает синхронизированное представление непрерывного мультимедиа и элементы управления воспроизведением. Точно так же HTMLTrackElement предлагает выравнивание по времени субтитров и информации о главах. WebAnimations — это фреймворк для анимации с управлением воспроизведением.

Однако в Интернете отсутствует поддержка синхронизации нескольких устройств. Все описанные выше механизмы синхронизации ограничены одной веб-страницей. Напротив, механизм синхронизации с несколькими устройствами позволил бы выполнять синхронизированные операции на веб-страницах, размещенных на разных устройствах.

Цели

Группа сообщества стремится определить общий механизм синхронизации для нескольких устройств и практическую модель программирования для чувствительных ко времени веб-приложений для нескольких устройств.

Видение

Мы предполагаем, что ресурсы времени для нескольких устройств, такие как часы, секундомеры, тайм-ауты или контроллеры, должны быть явно представлены как объекты сети. Это означает, что временные ресурсы идентифицируются по URL-адресам и размещаются на выделенных веб-серверах или службах. Таким образом, несколько устройств могут совместно использовать ресурсы времени, подключаясь к одному и тому же URL-адресу. Кроме того, устройства могут осуществлять контроль над временными ресурсами, взаимодействуя с серверным объектом. Например, приложения будут иметь возможность запрашивать ресурсы синхронизации для замедления или ускорения, а также запрашивать у контроллеров паузу, возобновление или возврат к началу. Эффекты управления таймингом будут одинаково доступны для всех подключенных устройств. Наконец, поскольку ресурсы синхронизации с несколькими устройствами являются настоящими объектами Интернета, применяются традиционные концепции владения и контроля доступа, которые могут обеспечиваться серверами. Таким образом, разные разрешения (например, только чтение, чтение-запись) могут быть предоставлены разным конечным пользователям и/или разным компонентам приложения.

Это видение соответствует классической клиент-серверной архитектуре Интернета. Это видение также позволяет использовать модель программирования, в которой веб-приложения могут определять и использовать ресурсы синхронизации на уровне приложения (например, часы, секундомеры, тайм-ауты или контроллеры) для конкретных целей приложения. Эти временные ресурсы затем управляют выполнением соответствующих, чувствительных ко времени аспектов этого приложения. По сути, срочным выполнением можно управлять удаленно из любой точки мира через сервер, на котором размещены ресурсы синхронизации. Этот подход естественным образом соответствует характеру современных веб-приложений, управляемому событиями.

Ресурсы синхронизации для нескольких устройств будут смоделированы на основе существующих концепций синхронизации, т. е. системных часов, секундомеров, механизмов тайм-аута и контроллеров мультимедиа и анимационных фреймворков. Короче говоря, CG стремится обеспечить реализацию этих концепций для нескольких устройств (с осознанием того, что это может потребовать модификации существующих концепций и API).

Синхронизация нескольких устройств подразумевает, что ресурсы синхронизации могут быть легко разделены между распределенными компонентами в веб-приложении с несколькими устройствами или даже между различными приложениями вместе. Также обратите внимание, что ресурсы синхронизации нескольких устройств поддерживают абстракцию одновременности (в реальном времени). По сути, они реализуют распределенное соглашение во времени. Итак, если медиаконтроллер для конкретного приложения используется совместно, скажем, 100 000 устройств, и все они оценивают контроллер currentTime (во время воспроизведения), в один и тот же момент времени они в идеале должны получить одинаковое смещение носителя. Кроме того, если одно устройство запрашивает у контроллера переход на 5 секунд вперед, это в идеале влияет на всех подключенных клиентов одинаково и немедленно. Реализации ресурсов синхронизации для нескольких устройств должны максимально точно аппроксимировать это идеальное поведение.

Кроме того, точная синхронизация нескольких устройств должна быть доступна для любого сочетания устройств, сетевых подключений, ОС или веб-браузеров. Короче говоря, ресурсы синхронизации для нескольких устройств должны быть доступны всегда и везде, где доступен Интернет.

Наконец, основная цель модели программирования для нескольких устройств — облегчить простое и гибкое комбинирование чувствительных ко времени компонентов приложений в приложениях для нескольких устройств. В частности, мы представляем общий API между веб-браузерами и поставщиками ресурсов синхронизации для нескольких устройств. Общий API был бы большим вкладом в функциональную совместимость компонентов приложения, чувствительных ко времени, и даже позволил бы независимым системам совместно использовать временные аспекты без обязательного совместного использования каких-либо данных приложения. Общий API также будет работать против разработки собственных временных решений и технологических «островов».

Объем работ

CG будет:

1. Определить общий API для ресурсов синхронизации нескольких устройств, т. е. часов, секундомеров, тайм-аутов и контроллеров.
2. Обзор существующих концепций программирования для операций по времени, т. е. setTimeout, setInterval, HTML5MediaElement, HTMLTrackElement, WebAnimation, и предложение корректировок для упрощения интеграции с ресурсами синхронизации для нескольких устройств.
3. Разработайте спецификацию протокола для общего интерфейса между веб-браузерами и поставщиками ресурсов синхронизации для нескольких устройств.
4. Обсудить встроенную поддержку синхронизации нескольких устройств в веб-браузерах.

Результатом этого, вероятно, будет сочетание отчетов об ошибках, предложений API и спецификаций протокола.

В качестве отправной точки CG будет заимствовать концепции, идеи и решения из предложения Shared Motion [SMP] (также известного как Media State Vectors [MSV]). Shared Motions — это общая концепция для синхронизации нескольких устройств в Интернете, поддерживающая часы, секундомеры, тайм-ауты и широкий спектр контроллеров. В Shared Motion используется централизованный подход, при котором движения размещаются в сети специализированными службами движения. Исследование Shared Motion документирует ошибки синхронизации < 10 мс, когда Shared Motion используется для распределенной синхронизации видео и аудио HTML5 с помощью обычных неоптимизированных веб-браузеров [SYNQ]. Хотя пределы масштабируемости еще не были официально задокументированы, легкий характер Shared Motion указывает на то, что онлайн-службы синхронизации могут быть хорошо масштабируемы.

Вне области

• Механизмы синхронизации, основанные на предположениях о синхронизированных системных часах (например, NTP), выходят за рамки, поскольку синхронизированные системные часы не являются реалистичным предположением в веб-среде. Особенно это актуально на мобильных устройствах.
• Механизмы синхронизации, основанные на предположениях о интернет-провайдере, сетевом операторе, интрасети или другом локальном соединении, выходят за рамки. Службы синхронизации с несколькими устройствами должны работать везде, где работает Интернет, и не могут делать никаких предположений, кроме того, что устройства подключены к Интернету, имеют внутренние часы и поддерживают связь TCP. Кроме того, он должен продолжать работать в настройках NAT без переадресации портов и т. д.
• Механизмы синхронизации, которые не могут надежно обеспечить точность синхронизации губ или лучше, выходят за рамки. Хотя во многих приложениях синхронизация губ не требуется, возможность использовать единый механизм, не зависящий от требований к точности, ценна.
• Механизмы синхронизации, основанные на многоадресной потоковой передаче или распространении импульсов, не рассматриваются, поскольку на точность влияет изменение сетевой задержки.
• Механизмы синхронизации, которые просто предоставляют часы (т. е. только для чтения), выходят за рамки. Механизм синхронизации для нескольких устройств для Интернета должен поддерживать модель программирования, позволяющую коду приложения взаимодействовать с аспектами синхронизации внутри приложения и управлять ими.
• Механизмы синхронизации, которые плохо масштабируются, выходят за рамки. Например, синхронизация нескольких устройств в сценариях вещания может потребовать индивидуальной синхронизации миллионов устройств.
• Механизмы синхронизации, которые поддерживают только одностороннее асимметричное управление, выходят за рамки, поскольку взаимодействие и управление, как правило, не должны ограничиваться одним устройством, а должны быть доступны с нескольких устройств. Вместо этого, при желании, асимметричное управление может быть достигнуто с помощью ограничений для конкретных приложений, наложенных поверх симметричного механизма.
• Форматы данных для синхронизации мультимедиа и операции по времени выходят за рамки. В этой CG нас интересуют только ресурсы синхронизации нескольких устройств. CG поддерживает модель, в которой ресурсы синхронизации четко отделены от ресурсов данных. Это означает, что ресурсы синхронизации могут использоваться в сочетании с синхронизированными данными любого типа и остаются актуальными для любого выбора механизма доставки данных. Эта модель также поддерживает разделение ответственности, поскольку серверные службы могут быть специализированы только для синхронизации, что необходимо для обеспечения высокой точности и масштабируемости. Форматы данных для синхронизированных данных уже охватываются другими группами в рамках W3C, а также другими органами стандартизации.

Важность

Механизм синхронизации для нескольких устройств значительно улучшит Интернет как платформу для чувствительных к синхронизации приложений для нескольких устройств.

В частности, индустрия вещания предоставляет множество вариантов использования синхронизации с несколькими устройствами. Например, для веб-трансляций прямых спортивных трансляций может потребоваться задержка, соответствующая задержке сетей вещания. Живой веб-контент также требует представления со сдвигом во времени, чтобы соответствовать более позднему потреблению по запросу. Предложения сопутствующих веб-устройств должны быть синхронизированы с программами, которые они обогащают, как в режиме реального времени, так и в настройках по требованию. Функции специальных возможностей для телевидения могут включать в себя возможность воспроизведения звуковых дорожек на иностранном языке со смартфонов, синхронизированных (синхронизация по губам) с общим экраном. Путешествующие зрители могут предпочесть «легкий» вариант телепрограмм. Это может быть аудио плюс легкий синхронизированный HTML5 в качестве альтернативы HD-сигналам, потребляющим полосу пропускания. Интерактивная, чувствительная ко времени реклама на сопутствующих устройствах может открыть новые формы взаимодействия и дохода.

В более общем плане синхронизация нескольких устройств является ключом к ряду очень важных функций в приложениях с несколькими устройствами. Представление одного и того же контента на разных устройствах по времени представляет собой совместный просмотр и может также потребовать совместного управления. Для инструментов презентации могут быть решения, основанные на удаленном управлении HTML5, в качестве альтернативы совместному использованию экрана на основе видео. Синхронизация с несколькими устройствами также позволяет использовать многоэкранные решения. Визуализация сложных моделей временных данных может быть разделена на несколько экранов, но при этом перемещаться в унисон по общей временной шкале. Синхронизация с несколькими устройствами также может использоваться для записи данных, вводимых из распределенных источников, в соответствии с общими часами, а затем позже для воспроизведения этих аспектов синхронизации при воспроизведении на нескольких устройствах.

Подводя итог, синхронизация нескольких устройств имеет серьезные последствия для Интернета как общей платформы для общения, совместной работы и презентаций. Скорее всего, это затронет все области веб-активности; в частности, радиовещание, онлайн-СМИ, образование, здравоохранение, музыка, промышленность и правительство.

Процесс сообщества и бизнес-группы

Условия данного устава, противоречащие условиям процесса сообщества и бизнес-группы, недействительны.

Работа ограничена рамкой устава

Группа не будет публиковать отчеты групп сообщества, которые являются спецификациями по темам, отличным от тех, которые перечислены в разделе «Отчеты групп сообщества, которые являются спецификациями» выше. Ниже описано, как изменить устав. CLA применяется к этим отчетам групп сообщества.

Механика вклада

Для этих отчетов участники группы сообщества соглашаются отправлять материалы либо в список «contrib» группы, либо в общий список группы, с темой, начинающейся с ««[short-name-for spec]». Когда обсуждение на собрании включает в себя вклады, ожидается, что участники запишут эти вклады явно в список рассылки, как описано.

Выбор стула

Участники этой группы выбирают своих Председателей и могут заменить их в любое время, используя любые средства, которые они предпочитают. Однако, если 5 участников (никаких двух из одной и той же организации) призывают к выборам, группа должна использовать следующий процесс, чтобы заменить любого действующего председателя (председателей) новым председателем, консультируясь с руководителем отдела развития сообщества по избирательным операциям (например, голосование). инфраструктуры и с использованием RFC 2777).

1. Участники объявляют свои кандидатуры. У участников есть 14 дней, чтобы объявить свои кандидатуры, но этот период заканчивается, как только все участники объявят о своих намерениях. Если есть только один кандидат, он становится председателем. При наличии двух и более кандидатов проводится голосование. В противном случае ничего не меняется.
2. Участники голосуют. У участников есть 21 день, чтобы проголосовать за одного кандидата, но этот период заканчивается, как только проголосуют все участники. Председателем избирается человек, набравший наибольшее количество голосов (не два от одной организации). В случае ничьей RFC2777 используется для разрыва ничьей. Избранный председатель может назначать сопредседателей.

Участники, недовольные результатами выборов, могут попросить вмешаться руководителя по развитию сообщества. Руководитель отдела развития сообщества после оценки результатов выборов может предпринять любые действия, в том числе бездействовать.

Процесс принятия решения

Эта группа будет стремиться принимать решения при наличии консенсуса. Когда группа обсуждает вопрос в списке рассылки и поступает призыв от группы оценить консенсус, после надлежащего рассмотрения различных мнений Председатель должен зафиксировать решение и любые возражения. Участники могут призвать к онлайн-голосованию, если они считают, что Председатель неточно определил консенсус группы или если Председатель отказывается оценивать консенсус. В объявлении о голосовании должна быть указана продолжительность голосования, которая должна составлять не менее 7 дней и не более 14 дней. Председатель должен начать голосование в течение 7 дней с момента запроса. Решение будет принято на основании большинства поданных бюллетеней. Председатель несет ответственность за то, чтобы процесс принятия решений был справедливым, соблюдал консенсус ГК и не давал необоснованного преимущества или дискриминации в отношении какого-либо участника группы или его работодателя.

Прозрачность

Всю техническую работу группа будет вести через общедоступный список рассылки. Любые решения, принятые на любой встрече, являются предварительными. Любой участник группы может возразить против решения, принятого на онлайн-встрече, в течение 7 дней с момента публикации решения в рассылке. Затем это решение должно быть подтверждено в списке рассылки с помощью процесса принятия решения, описанного выше.

Изменения в настоящий Устав

Группа может принять решение о работе над предложенной измененной хартией, отредактировав текст с помощью процесса принятия решения, описанного выше. Решение о принятии измененного устава принимается путем проведения 30-дневного голосования по предложенному новому уставу. Новая хартия, в случае ее утверждения, вступает в силу либо в дату, предложенную в самой хартии, либо через 7 дней после объявления результатов выборов, в зависимости от того, что наступит позже. Новый устав должен получить 2/3 голосов, поданных в голосовании за одобрение, чтобы быть принятым. Группа может вносить простые исправления в устав, такие как даты поставки, посредством более простого группового процесса принятия решений, а не этого процесса внесения поправок в устав. Группа будет использовать процесс внесения поправок для любых существенных изменений в целях, объеме, результатах, процессе принятия решений или правилах внесения поправок в устав.

Ссылки

[SMP] Предложение совместного движения

• https://lists.w3.org/Archives/Public/public-web-and-tv/2014Dec/0016.html/
• https://lists.w3.org/Archives/Public/public-web-and-tv/2014Dec/0017.html/

[MSV] Ингар М. Арнтцен, Ньол Т. Борх и Кристофер П. Нидхэм. 2013. «Вектор состояния медиа: объединяющая концепция медиа-навигации на нескольких устройствах». В материалах 5-го семинара по мобильному видео (MoVid ’13). ACM, Нью-Йорк, штат Нью-Йорк, США, 61–66.

[SYNQ] Ньол Т. Борх и Ингар М. Арнтцен, «Распределенная синхронизация мультимедиа HTML5» (15/2014), http://norut.no/nb/node/3041/

Устройства контроля частоты и времени

Резонаторы, генераторы и резонаторы, которые превосходят требования по производительности, размеру, мощности и надежности для решений завтрашнего дня.

• портфолио

• новые продукты

• Ресурсы
• Рынки
• Новости

Устройства контроля частоты и времени

Благодаря сервису, качеству и техническому опыту, лежащим в основе Abracon, наши продукты позволяют создавать инновационные интегрированные решения для синхронизации. Abracon поддерживает резонаторы, Quartz XTALS, XO и VC/TCXO, обеспечивая новейшую техническую поддержку проектирования и гибкость глобальной цепочки поставок для решения уникальных задач клиентов сегодня.

Наши устройства управления частотой и синхронизация соответствуют самым высоким стандартам точности и стабильности, чтобы соответствовать автомобильным, медицинским, сетевым и проектным требованиям IEEE 1588. Коллекция включает компактные размеры, низкий фазовый шум и решения для широкого диапазона рабочих температур.

Кварцевые кристаллы

Предлагают характеристики с низким ESR и варианты с низким CL для энергосберегающих микроконтроллеров.

узнать больше

Генераторы

Генераторы Abracon предлагают энергоэффективные решения для приложений с низким уровнем шума.

узнать больше

Резонаторы

Идеальные решения для жестких конструкций, таких как вычислительные решения и бытовая электроника.

узнать больше

новые продукты

ABS05 Кристаллы камертона

Низкопрофильный кристалл SMD 32,768 кГц

узнать больше

Tiny But Mighty 2.0

Продукты следующего поколения, ориентированные на потребителя

узнать больше

Генераторы постоянного напряжения

SMD XO и TCXO для маломощных приложений

узнать больше

Серия Ultra-Performance TCXO

SMD Precision Timing Solutions для приложений 5G

узнать больше

ClearClock™ Third Overtone серии XO

Оптимизация энергопотребления в миниатюрном размере с низким джиттером

узнать больше

Серия XO на базе технологии ClearClock™ PLL

Оптимизация характеристик джиттера по мощности для самых быстрых каналов передачи данных

узнать больше

Избранные ресурсы

Связанный контент

Рынки

Связанные новости

ABS05: Кристалл камертона для энергосберегающих микроконтроллеров

За последние два года проблемы с цепочками поставок значительно усложнили доступность больших объемов. ..

Подробнее

Abracon объявляет о выпуске OCXO со стабильностью 10ppb для приложений Precision Holdover

OCXO AOC2012, AOC1409 и AOC2522A/AOC2522B обеспечивают стабильность ±10ppb в коммерческих и промышленных условиях.

Посмотреть еще

Программируемые генераторы Ecliptek Quick-Turn

Возможности программирования Ecliptek обеспечивают быструю доставку программ с малым, средним и большим объемом…

Подробнее

Abracon представляет новое семейство SMD-генераторов постоянного напряжения

Новые серии кварцевых генераторов МГц ASADV, ASDDV и ASEDV разработаны для простоты и оптимизации.

Посмотреть еще

Новый информационный документ Abracon: Исследование производительности XO со сверхнизким среднеквадратичным джиттером 156,25 МГц

В этой статье рассматриваются рабочие характеристики фазового шума и среднеквадратичного джиттера пяти ключевых …

Подробнее

Посмотреть больше

Глоссарий терминологии синхронизации

gif»>	Электромагнитное табло ГЛОССАРИЙ ТЕРМИНОЛОГИЯ ВРЕМЕНИ СРОК ОПИСАНИЕ ССЫЛКА НА ПРОДУКТ 2 х 2 Стандарт Деревянный стержень размером 2 x 2 дюйма, используемый для установки фотоэлементов. для (в первую очередь) лыжных гонок, от самых простых граждан пробежать весь путь до Олимпийских игр. Они используются из-за их жесткости, а также их способности сдвига на уровне земли при достаточно сильном ударе падающего спортсмена (столбы должны быть забиты на уровне земли с помощью ручной пилы, чтобы обеспечить безопасный коэффициент сдвига). НИКОГДА не используйте столбы 2 x 4 для фотоэлементов. поскольку они нанесут серьезную травму спортсмену, который их ударит. PST производит скользящие держатели фотоэлементов, разработанные специально для для крепления фотоэлементов к 2 x 2,   4 х 4 Стандарт Деревянный столб размером 4 x 4 дюйма, используемый для стартовых ворот на лыжах. гонки. Большинство электронных стартовых ворот предназначены для легко крепятся к этому форм-фактору.   АС Чередование Текущий. Форма электрического тока, обычно связанная с Домашний ток 110 вольт. В отличие от постоянного тока (постоянный ток), обычно связано с питанием от батареи.   БУКВЕННО-ЦИФРОВОЙ А тип символа табло, который позволяет отображать как цифр, так и букв, в отличие от 7-сегментных символов который может отображать только числа.   АМП Ан электрическое выражение определяется параметром Current X Voltage , более известный как «поток» схемы. В общем Термины, Амперы убивают людей в авариях, а не напряжение. См. также Вольт , Ватт .   АМФЕНОЛ (АМП) Тип электрического разъема производства Amphenol Corp. В Продукты Alge & PST это большой резьбовой соединитель для дисплеев GAz и табло PST. Щелчок БАНАН (вилка) Стандарт разъем, используемый в приложениях спортивного хронометража из-за его надежность и положительная связь. ALGE и Phoenix Sports использовать штепсельные вилки и розетки типа «банан», произведенные в Германии компанией Hirschmann. Phoenix также рекомендует пробки типа «банан» производства Pomona. Щелчок БАЛКА Синоним для Фотоэлемент . Нажмите БУФЕР энергонезависимый память, содержащаяся в некоторых таймерах и принтерах. Позволяет хранить полученной информации до тех пор, пока пользователь не запросит позже (для экономии бумаги и т.д.). ПРИМЕЧАНИЕ: буферная память обычно стирается при выключении таймера или принтера, и не может быть восстановлено.   КНОПКА Тип привода, обычно используемого для ручного хронометража.   КАБЕЛЬ Провод который соединяет оборудование синхронизации; часто использует банан свечи .   ЯЧЕЙКА Синоним для Фотоэлемент . Нажмите КАНАЛ Посвященный дорожка для тайминга импульс от датчика такой как фотоэлемент , кнопка, ворота, и т. д. Один выделенный канал требуется для каждой отдельной части собранных данных. больше каналов поддерживает ваш таймер, тем более гибким и мощный это.   ПРОВОДНИК А одножильный провод. Бесполезен сам по себе; все соединения требуется не менее двух проводников.   СОЕДИНИТЕЛЬ «Интерфейс» между кабель и временная фурнитура. См. также штекер типа «банан» . Нажмите КРИСТАЛЛ сердце современных хронометров, это кварцевый генератор который контролирует точность таймера. Качественный тайминг устройства содержат кварцевые кристаллы с температурной компенсацией ( TCXO ) которые обеспечивают очень точное время в большой температуре крайности. Нажмите ДЦ Прямой Текущий. Противоположность AC . Обычно ассоциируется с заряд батареи, но тем не менее опасно.   ЦИФРА А один символ в табло или на дисплее. Может быть буквенно-цифровой или семисегментный . Нажмите DIN (соединитель) Специализированный многоконтактный разъем данных, используемый во многих продуктах Alge и PST. Разъемы DIN допускают множество различных конфигураций проводки используя различные контакты в разъеме. ALGE и Феникс В спорте используются металлические разъемы DIN производства Deltron в Великобритании. хотя Radio Shack предлагает большинство стилей из менее прочного пластика. снаряды. Щелчок ЕЕТ Эквивалент Электронное время. Используемая формула / техника ручного хронометража на соревнованиях высокого уровня как средство обеспечения высочайшего возможная точность хронометража в случае полной системы отказ.   ЭЛЕКТРОМАГНИТНЫЙ Очень эффективные средства управления электромеханическим дисплеем персонажи. Каждая подвижная часть персонажа содержит магнит, который по команде получает электрический заряд, либо притягивает, либо отталкивает магнит к его основанию или от него, заставляя его двигаться.   ЭЛЕКТРОМЕХАНИЧЕСКИЙ Переезд символы дисплея, обычно управляемые электромагнитными импульсами .   ГЛАЗА Синоним для Фотоэлемент, Луч, Ячейка . Нажмите ЖЕНЩИНА (соединитель) Связанный с штекер разъем. Щелчок FIREWIRE А протокол высокоскоростной связи, официально известный как IEEE-1394 ; также известный как iLink в продуктах Sony. FireWire это протокол, используемый в системе Alge digital photofinish .   ФИС Федерация Международный де Ски. Всемирный руководящий орган по лыжам и сноуборду конкуренция. Щелчок ПОЛНЫЙ МАТРИЦА А Термин, относящийся к способности табло использовать и отображать полноразмерные растровые изображения, такие как логотипы и другая графика в дополнение к буквам и цифрам.   ВОРОТ (стартовые ворота) Используется для запуска импульсов в лыжных гонках и других видах спорта. Не путать с палочкой и , который является приводом, ввинчивается в ворота и контактирует со спортсменом. Нажмите СВЕТЯЩИЙСЯ КУБ собственной разработки символ дисплея производства Daktronics Inc.   ДАТЧИК Используется различать используемую проволоку разной толщины по спортивному хронометражу. Чем выше число, тем тоньше провод. Обычный телефонный провод, используемый для спортивного хронометража, обычно 18 или 22 калибр.   РУКА ВРЕМЯ Большинство крупные спортивные мероприятия по-прежнему требуют ручного хронометража присутствовать в качестве меры предосторожности против отказа оборудования или некомпетентность. Обычно выполняется с помощью простых секундомеров, но все чаще с более продвинутыми портативными устройствами, такими как как Alge Comets. Нажмите ОМОЛОГАЦИЯ А термин, используемый для официального признания объекта или части оборудование как «допущенное к использованию», начиная от лыжня к хронометру.   ОМОЛОГИРОВАН ТАЙМЕР Кому обеспечить точность при любых условиях, большинство спортивных правил органы требуют использования омологированных таймеров в пределах их события. Несмотря на это, многие подрядчики по отсчету времени по-прежнему использовать нелегальное оборудование, которое может сделать результат недействительным если будет протест. Все таймеры Alge официально омологированы. Нажмите IEEE-1394 Высокий протокол быстрой связи, используемый Alge OPTIc ​​Photofinish для передачи данных с высокой пропускной способностью, таких как цифровое видео. Видеть также FireWire , iLink . Щелчок iLINK Сони запатентованная торговая марка для IEEE-1394 и Firewire , но тем не менее одно и то же, независимо от того, что говорит Sony. Щелчок ИМПУЛЬС А сигнал, полученный или отправленный устройством синхронизации. См. также Сплит .   ВХОД А розетке на таймере или другом устройстве, позволяющем подключение периферийных устройств. См. также Выход .   ИНТЕРФЕЙС А широкий термин, представляющий что-либо из макета на экране программного приложения, к типу кабеля, используемого для привода табло от таймера или компьютера (интерфейсный кабель).   ПРОМЕЖУТОЧНЫЙ А место отсчета времени, отличное от старта или финиша, обычно используется в лыжных гонках, автоспорте и других видах спорта, где секционные информация полезная. Требуется отдельный выделенный тайминг канал.   ИНТЕРВАЛ См. Промежуточный .   ДОМКРАТ Обычно «банановый валет» применительно к хронометражу; один штекер, соединяющий несколько устройств. Щелчок ЖК-дисплей Жидкость Хрустальный дисплей.   Светодиод Свет Излучающий диод.   СВЕТИЛЬНИКИ (хронометраж) Раздражает синоним для Фотоэлемент, Луч, Ячейка . Нажмите ЛИОН Литий Ионные батареи в основном используются для ноутбуков и мобильные телефоны высокого класса. Отличная производительность, но самый дорогой всех перезаряжаемых. Должен быть переработан. См. также NiCAD , NiMH .   ВТУЛКА (соединитель) Универсальный ссылка на вставные соединители; принимающая сторона известен как Женский конец. Щелчок ПАМЯТЬ Также известный как RAM (оперативное запоминающее устройство). Не путать с место на жестком диске. Память используется для временной буферизации данных. Место на жестком диске используется для постоянного хранения данных.   СЕТЬ ВРЕМЯ результат вычитания начального разделения времени дня из времени Of Day разделился на финише, фактически уступив конкуренту фактическое время на курсе.   NiCAD Никель-кадмий батарея. Недорогая аккумуляторная батарея, которая должна быть полностью циклически, чтобы получить лучшие 9Спектакль 0076. Таймеры должны полностью сбрасываться каждый месяц и затем снова заряжайте, чтобы предотвратить «эффект памяти». Должен быть переработаны. См. также LIon , NiMH .   NiMH никель Металлогидридный аккумулятор. Аккумулятор нового типа у которого меньше проблем с «эффектом памяти». Они склонны быстрее разряжаться в холодных условиях и не используются в качестве много для устройств синхронизации, как и для мобильных телефонов. Должен быть переработаны. См. также NiCAD , LIon .   ОМ См. также Сопротивление . Электрический термин, который эффективно измеряет расстояние до короткого замыкания в паре проводов, также известное как как Сопротивление. Например, сопротивление между Старт и финиш мужского олимпийского скоростного спуска 2002 г. Snowbasin UT составил 220 Ом, на расстоянии ок. 2 мили из многожильного провода 22-го калибра. Любое измерение свыше 500 Ом или поэтому следует считать тревожным, поскольку это может указывать на плохое соединение кабеля ГРМ.   ОПТОПАРА А тип разъема, который устраняет любой риск замыкания на землю или другие нарушения. Обычно устанавливается непосредственно перед таймеры, эти устройства оптически изолируют (фильтруют) все но фактические временные импульсы. Тип брандмауэра для вашего времени система.   ОСЦИЛЛЯТОР сердце современных кварцевых таймеров. Кристалл кварца колеблется на определенной частоте, что дает очень точную временную развертку. В лучших таймерах используются кристаллы с температурной компенсацией ( TCXO ), которые точно работают в экстремальных погодных условиях.   ВЫХОД А розетке на таймере или другом устройстве, позволяющем исходящее подключение периферийных устройств. См. также Ввод .   ФОТОЭЛЕМЕНТ См. также Beam , Cell . Инфракрасные устройства, которые собирают данные с курса или трека, посылая мгновенные импульсов на таймеры. Нажмите ФОТООТДЕЛКА (цифровой) Алге Система оптической синхронизации OPTIc, в которой используется сетевая система ПК. и цифровой технология захвата изображения для создания изображений почти в реальном времени активность на финишной прямой, включая время до 1/1000. См. также FinishLynx Нажмите ФОТООТДЕЛКА (аналог) самая ранняя форма оборудования для фотофиниша с использованием щели камера со встроенной временной шкалой на пленке. Эти системы используют специальную пленку и требуют обработки на месте с использованием противный химический суп. Страшный.   ЗАГЛУШКА Тип разъема, широко известного как «банан штекер » в индустрия времени. Щелчок ПОЛЯРНОСТЬ Ан электрический термин, выраженный как отрицательный или положительный. Определенный компоненты современных систем синхронизации чувствительны к полярности в то время как другие, такие как подсистемы связи, — нет.   СОПРОТИВЛЕНИЕ См. также Ом . Электрический термин, используемый для описания расстояние до короткого замыкания на паре проводов.   RS232 А общий протокол последовательной связи, обычно используемый для обмена данные на короткие расстояния между различными устройствами. Очень надежный, но только на расстоянии около 50 футов без усиления или потеря линии. См. также РС422 , РС485 .   RS422 А общий протокол последовательной связи, обычно используемый для обмена данные на большие расстояния между различными устройствами. Меньше надежнее, чем RS232, но использует сбалансированные пары, а не одиночные проводники, как в RS232, что означает, что они гораздо больше терпимость к «грязному соединению». См. также РС232 , РС485   RS485 А общий протокол последовательной связи, обычно используемый для обмена данные на большие расстояния между различными устройствами. Меньше надежнее, чем RS232, но использует сбалансированные пары, а не одиночные проводники, как в RS232, что означает, что они гораздо больше терпимость к «грязному соединению». См. также РС232 , РС422 .   ДАТЧИК См. также Фотоэлемент , Луч , Ячейка . Нажмите СЕМЬ СЕГМЕНТОВ А тип дисплея цифра состоит из 7 отдельных лопастей это позволяет отображать только числа. Нажмите ТВЕРДЫЙ А тип провода, обычно используемый для приложений Telco таких как телефонные системы. Обычно используется для кабеля синхронизации из-за его низкой стоимости и простоты использования.   РАЗДЕЛЕНИЕ См. также Импульс . Сплит — это время, которое записывается (и, надеюсь, напечатано) при получении импульса.   СТАРТ ВОРОТА Большинство обычно используемые в лыжных гонках, стартовые ворота жестко закреплены к системе синхронизации и генерирует импульс, когда он открыт конкурентом. См. также Жезл . Щелчок ВИТОЙ См. также Сплошной . Многожильный провод дороже развертывания, но более надежен, чем сплошной медный сердечник.   ТЕЛКОМ Общий сокращение от телефонной компании; обычно относится к типу Telco wire или парень, который его устанавливает (он же «The Wire Guy»). Обычно относится к одножильному медному проводу 22-го или 24-го калибра.   С ТЕМПЕРАТУРНОЙ КОМПЕНСАЦИИ КРИСТАЛЛ (TXCO) См. также Генератор, Кристалл . Бьющееся сердце современности качественные таймеры.   ТЕРМИЧЕСКИЙ ПРИНТЕР Тип принтера, использующего термобумагу, что устраняет необходимость для чернильных картриджей или других расходных материалов. Эффективен в экстремальных условиях погодные условия и, следовательно, подходят для спортивного хронометража Приложения. И Alge, и Seiko производят высококачественные тепловые принтеры, оба из которых продаются PST. Нажмите ВРЕМЯ ДНЯ (TOD) наиболее часто используемый метод спортивного хронометража, при котором начальный и конечный импульс каждый генерирует время суток разделение . Таймер выполняет расчеты и генерирует фактическое время на курсе. Разрывы времени суток, должным образом записанные на печатающем устройстве, означают что время никогда не может быть потеряно из-за таймера или другого сбоя.   ТОНЕР Удобный Инструмент Telco для диагностики проводов. Тонер представляет собой небольшую батарейку. устройство для генерации звукового тона с питанием, которое крепится к паре проводов. Используя отдельный индукционный тестер, техник затем прислушивается к тону, когда он движется по кабелю. Индукционный тестер улавливает тон снаружи провода пакет, а затем позволяет вам выбрать именно ту пару, которую вы находясь в поиске. Дополнительная телекоммуникационная гарнитура позволяет вам слышать реальную тон с каждой стороны пары (наконечник и кольцо). Тонеры и индукция тестеры обычно продаются вместе в таких местах, как Home Depot примерно за 75 долларов. Необходим для расширенной диагностики проводов или объекты, где вы знаете, что пары проводов существуют, но не можете вроде нашел!   СКРУТОЙ ПАРА См. также Многожильные, одножильные . Тип электрического провода.   USB Универсальный Последовательная шина, современная альтернатива вездесущему порту RS-232 . Некоторые новые таймеры, такие как Alge Timy поддерживает USB как упрощенный способ подключения. Нажмите ВОЛЬТ Ан выражение, представляющее электрическое «давление» в схема, совершенно отличная от «потока», как представлено по усилителям. См. также Ампер , Вт .   ПАЛОЧКА Часто путают с Start Gate , палочка — это настоящая палка который ввинчивается в стартовые ворота. Щелчок ВАТТ Ан электрическое выражение, которое представляет Ампер X Напряжение. Обычно используется в цепях переменного тока для обозначения полной мощности, необходимой в система. См. также ампер, напряжение.   БЕСПРОВОДНАЯ А средства хронометража с использованием радиочастотных передатчиков/приемников, при этом стартовые ворота и/или финишная линия жестко связаны в радиопередатчики, передающие синхронизирующие импульсы. В настоящее время FIS позволяет использовать беспроводные системы в качестве резервных. Только. Примером высококачественных беспроводных систем является Alge’s.
