Классификация автогрейдеров, устройство, характеристики

Грейдер — прицепная землероечная техника с рабочим органом в виде отвала. Самоходный тип грейдера называетя автогрейдер. С его помощью вырезают кюветы, делают боковые откосы на насыпях, профилируют поверхности. На этой рабочей машине можно менять навесное оборудование, например, ковш погрузчика, откосник и прочее. Это маневренная техника функционирует в любое время года.

Виды автогрейдеров

Классификация автогрейдеров составлена по типу колес, массе автогрейдера, его мощности,  по типу трансмиссии и бортовых передач, по виду рамы. Автогрейдеры производят с металлическими и пневматическими задними и передними колесами. В первом случае цена техники меньше, она проста в ремонте, не требует больших вложений в обслуживании. К недостаткам относят невысокую скорость движения. Пневматическая колесная схема дороже стоит, сложнее в обслуживании, но техника с такой оснасткой передвигается быстрее — до 30 км/ч.

По массе и мощности грейдеры делят на:

1. ЛЕГКИЕ. Вес до 12 тонн, мощность —75—90 л.с. Предназначены для планировки и разметки.
2. СРЕДНИЕ. Вес от 13 до 15 тонн, мощность составляет 120—150 л.с. Главные функции — реконструкция, смешение материалов на объекте, профилировка дороги. ( SEM 919, SEM 921, SEM 922 AWD)
3. ТЯЖЕЛЫЕ. Вес  составляет 19—20 тонн, мощность достигает 300 л.с. Используют при строительствах дорог.

Различают автогрейдеры с механической и гидромеханической трансмиссией. В первом случае скорость изменяется ступенчато вручную. При гидромеханике это происходит автоматически и плавно. Вся техника SEM, в том числе и автогрейдеры, снаряжена гидравлической трансмиссией. Это обеспечивает оператору более уверенное управление машиной, и как результат — более быстрое выполнение строительных задач.

» На рынке реализуют автогрейдеры с механической и гидромеханической трансмиссией. В первом случае скорость изменяется ступенчато вручную. При гидромеханике это происходит автоматически и плавно. Все автогрейдеры SEM снаряжены гидравлической трансмиссией » .

Немного об автогрейдерах SEM. Техника имеет экономичный двигатель, система охлаждения позволяет работать и в -40°C. Гидромеханическая трансмиссия дает возможность переключать скорость, когда транспорт находится под нагрузкой. Гидросистема увеличивает точность управления, обеспечивает плавное перемещение. Кабина комфортная с большим углом обзора. Аккумулятор запускается легко даже при серьезном минусе на улице, что актуально для российского климата. Грейдер используют для производства откосов, уборки снега, для выравнивания дорожного полотна.

Следующий пункт классификации — бортовые передачи. Легкие и средние автогрейдеры имеют боковой редуктор, в то время как тяжелые — раздельные ведущие мосты.

Рамы в конструкции бывают жесткими и шарнирно-сочлененными. Первые — прочные, но неповоротные, вторые более маневренные.

Также классификация автогрейдеров подразумевает деление по числу осей. Различают двухосные и трехосные машины.

Строение грейдеров SEM

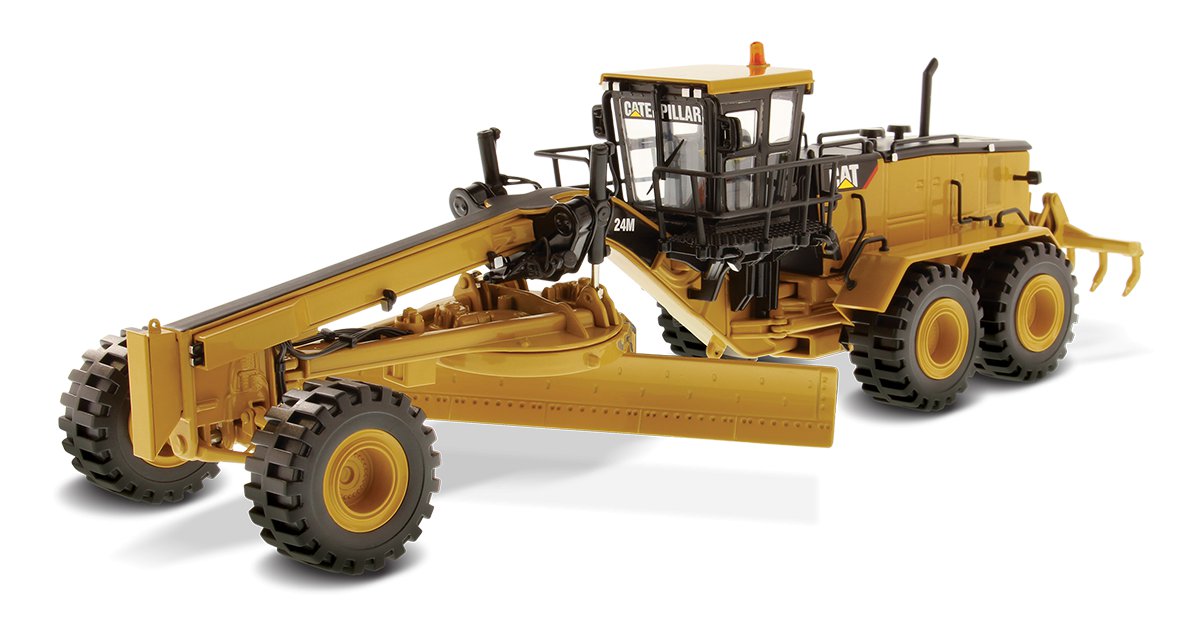

Конструкцию автогрейдера разберем на примере техники SEM, на основе 4 основных узлов:

• Трансмиссии.
• Гидравлической системы.
• Рамы и отвала.
• Кабины с управляющим механизмом.

Трансмиссия

Двигатель на автогрейдерах SEM — простой и надежный механизм, он эффективно работает в тяжелых погодных условиях, выдерживая температуры от -40°C до +50°C. Мощность изменяется от 190 до 220 л.с. Экологичность соответствует классу Stage II, шумность не превышает 111 Дб.

На автогрейдерах установлена гидромеханическая КП автоматического типа. Гидротрансформатор увеличивает КПД двигателя машины, снижает расход ГСМ. Передний мост на всех версиях производителя способствует оптимальному наклону колесной пары. Надежную остановку реализуют тормозные барабаны.

В ступицы колес (передних) устанавливаются гидромоторы. Это позволяет технике уверенно перемещаться в условиях бездорожья, увеличивает сцепление с грунтом.   Гидромоторы также обеспечивают движение с «ползучей» скоростью, что дает возможность плавно трогаться и останавливаться, без оставления гребней на отвалах.

» Если у автогрейдера в ступиццах передних колес устанавлены гидромоторы — это позволит технике уверенно перемещаться в условиях бездорожья и увеличит сцепление с грунтом » .

Гидравлика

Специалисты предприятия SEM благодаря разработке гидравлической системы обеспечили точное и быстрое управление техникой. Установленный аксиально-поршневой насос дает возможность:

• Экономить топливо.
• Снижать пробуксовку.
• Уменьшать износ колес.
• Повышать тяговое усилие и преодолеваемую нагрузку.
• Уменьшать продолжительность рабочего цикла.

Блок PPPC(пропорционально-приоритетной компенсации), относящийся к гидравлической системе SEM, обеспечивает равномерную скорость перемещения отвалов, а также заднего рыхлителя, движения другого рабочего инструмента.

Рамы отвала

Техника имеет максимально длинную колесную базу. Благодаря этому отвал может устанавливаться под большим углом, что снижает затраты мощности. Тяговая рама имеет коробчатое сечение, она мощная, приспособлена для фиксации разного навесного оборудования. Зубья привода цельнокованного поворотного круга термообрабатываются ТВЧ, они износостойки, выдерживают запредельные нагрузки. Фиксация поворотного круга к раме производится шестью опорными башмаками. Особенности конструкции снижают его трение с  поворотной рамой.

Прочная задняя тележка служит отличной опорой для рабочего инструмента, предохраняет силовую передачу от чрезмерных нагрузок, которые появляются при резке, кирковке, расчистке, при выполнении других работ.

Управление

Автогрейдер управляется из удобной кабины с большим обзором. Она расположена на передней полураме. Управление производится с минимальными усилиями, ход рычагов самый короткий в своем классе — 20 мм. Это дает возможность управлять сразу несколькими рычагами одной рукой. Уровень шума в кабине не превышает 77Дб. Высота кабины(1,9 м) позволяет работать стоя.

Навесное оборудование

Автогрейдер — многофункциональная техника, предназначенная для выполнения различных работ с использованием разного навесного оборудования. Перечислим основное:

• Отвал. Предназначен для сглаживания и выравнивания поверхности.
• Кирковщик. Удаляет старое покрытие — асфальт, плотный грунт и т.д.
• Бульдозер. Капает, планирует и перемещает грунт.
• Откосник. Срезает кювет, профилирует откосы.
• Кюветочиститель. Расчищает снег, рассыпанный по боковым каналам.

Автогрейдеры — многофункциональная, полезная техника, надежность и экономичность которой зависит от производителя. Воспользуйтесь оборудованием компании SEM-delta — официального представителя производителя SEM на российском рынке.

Грейдер (автогрейдер), виды, типы, классы, его рабочее оборудование

Грейдер (автогрейдер), виды, типы, классы, его рабочее оборудование, применение и характеристики.

Поделиться в:

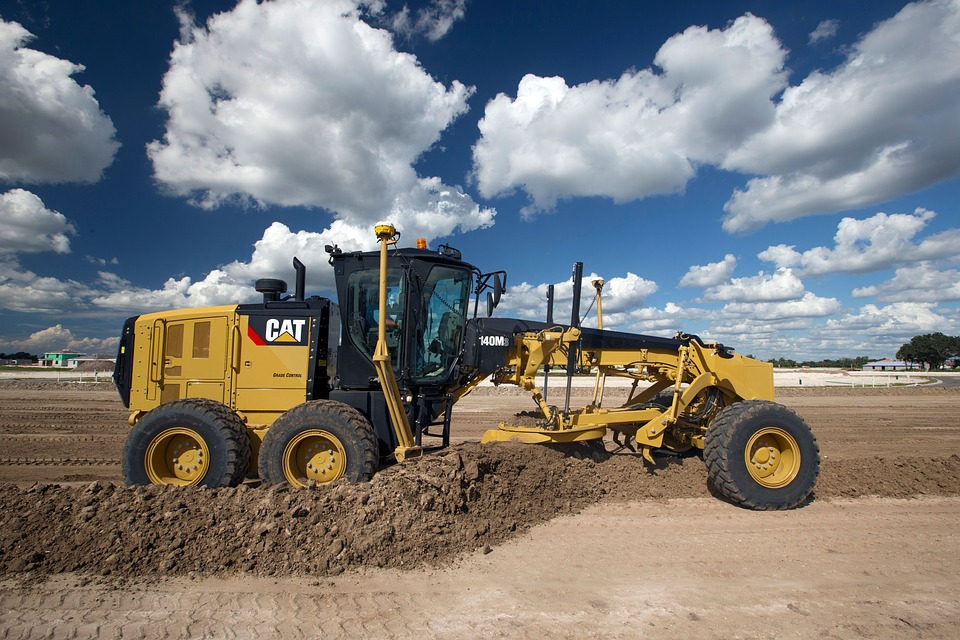

Грейдер – прицепная или самоходная колесная машина с регулируемым отвалом, расположенным между передними и задними колесами, которая режет, перемещает и распределяет материал обычно в целях профилирования.

Грейдер (автогрейдер)

Рабочее и вспомогательное оборудование грейдера (автогрейдера)

Виды, типы и классы грейдеров (автогрейдеров)

Параметры грейдера (автогрейдера)

Применение грейдера (автогрейдера)

Другая дорожно-строительная техника: асфальтоукладчик, бульдозер, грейдер, скрепер

Грейдер (автогрейдер):

Грейдер (англ. grader, от англ. grade – нивелировать, выравнивать) – это прицепная или самоходная машина, оборудованная рабочим органом – регулируемым отвалом с ножом, предназначенная для планировки и профилирования площадей и откосов, послойного выравнивания грунта и прочих оснований, перемещения грунта, снега или сыпучих строительных материалов.

Грейдер – специальная дорожно-строительная техника (машина), способная выполнять различные земляные, строительные, дорожно-строительные и транспортные рабочие операции.

Грейдер – выемочно-транспортирующая машина, оборудованная ножевым рабочим органом – отвалом, который размещается в пределах колёсной базы.

В зависимости от вида ходовой части различают обычный грейдер и автогрейдер.

Автогрейдер – самоходная колесная машина с регулируемым отвалом, расположенным между передними и задними колесами, которая режет, перемещает и распределяет материал обычно в целях профилирования.

Обычный грейдер – это прицепная или полуприцепная машина, фиксируемая на базовой транспортной машине – тракторе или другой технике.

Работа грейдера осуществляется на низкой скорости – до 3–4,5 км/ч.

Рабочее и вспомогательное оборудование грейдера (автогрейдера):

Главными составными частями грейдера являются базовая колесная транспортная машина и основное рабочее оборудование – отвал, а также вспомогательное (дополнительное) рабочее оборудование – кирковщик, рыхлитель, плужный снегоочиститель, передний отвал, бульдозерный отвал, стреловидный отвал, откосники, уширители и пр.

Отвал является основным рабочим органом грейдера, который отличает его от других типов дорожно-строительной техники. Отвал представляет собой прямоугольный лист, имеющий некоторый радиусный изгиб. Oтвал может выставляться c различными углами в горизонтальной и вертикальной плоскостях относительно продольной оси базовой транспортной машины, a также выносится и выдвигается в сторону. Он может подниматься, опускаться и поворачиваться в горизонтальной и вертикальной плоскостях.

Отвалы всех типов грейдеров оснащаются механизмами с гидравлическим или механическим приводом для подъёма-опускания отвала, поворотов в двух плоскостях, перекосов в поперечной плоскости, наклона вперёд-назад по ходу. Отвал крепится к тяговой машине с поворотного механизма и тяговой рамы.

Вдоль нижней и боковой кромки отвала прикрепляются ножи, соответственно именуемые нижний нож и боковой нож.

Кирковщик – вспомогательное оборудование в виде рамы со съемными зубьями (7-11 зубьев) для рыхления грунта, разрушения дорожных одежд и покрытий при ремонте дорог. Кирковщик может быть установлен впереди передних колес автогрейдера или между передними и задними колесами.

Рыхлитель – дополнительное оборудование, состоящее из рамы, соединенной посредством кронштейнов крепления с задней частью базовой машины, и снабженное одним или несколькими зубьями. Рыхлительное оборудование устанавливается не только на автогрейдеры, но и во многих случаях также на бульдозера и тягачи.

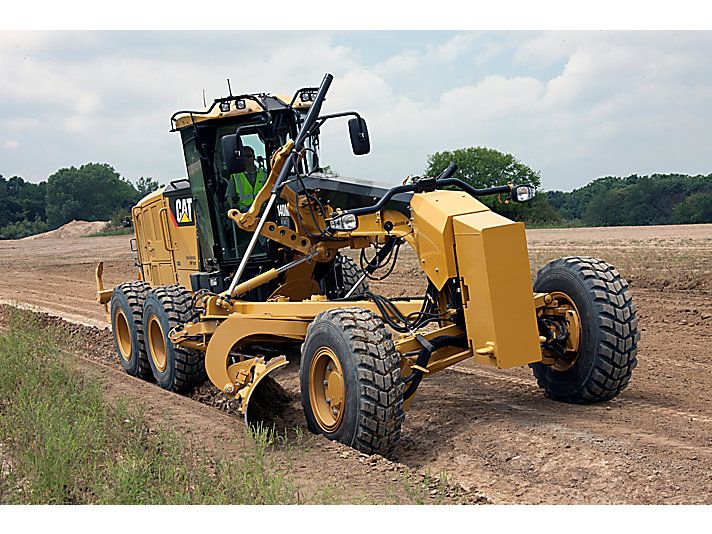

Плужный снегоочиститель – конструкция, размещенная впереди передних колес и предназначенная для сдвигания снега в поперечном направлении за счет вспахивающего действия отвала. Плуг может быть одноотвальным и двухотвальным.

Передний отвал – отвал, обычно имеющий криволинейную поверхность, размещенный впереди передних колес и предназначенный для сгребания и толкания материала, обычно в направлении вперед.

Автогрейдеры также оснащаются автоматическими нивелирующими системами в целях ускорения проведения рабочих операций и получения поверхностей со строго определенными параметрами.

Автогрейдеры могут оснащаться системой дистанционного управления.

Виды, типы и классы грейдеров (автогрейдеров):

Грейдеры классифицируют по ходовому оборудованию, производительности, конструкции, типу системы управления рабочими органами и пр. параметрам.

По ходовому оборудованию грейдеры классифицируют на:

– прицепные и полуприцепные,

– самоходные – автогрейдеры. Автогрейдеры способны перемещаться своим ходом.

По производительности (в зависимости от общей массы, мощности двигателя и габаритов отвала) автогрейдеры подразделяются на следующие классы:

– легкие автогрейдеры.  Оснащены отвалами длиной 2500-3000 мм., двигателем мощностью до 80 кВт. Имеют массу не более 9 тонн;

– средние автогрейдеры. Оснащены отвалами длиной 3000-3500 мм., двигателем мощностью до 130 кВт. Имеют массу не более 13 тонн;

– тяжелые автогрейдеры. Оснащены отвалами длиной 3500-4000 мм. , двигателем мощностью до 185 кВт. Имеют массу не более 19 тонн;

– сверхтяжелые автогрейдеры. Оснащены двигателем мощностью более 185 кВт и имеют массу более 19 тонн.

В зависимости от эксплуатационной мощности двигателя автогрейдеры классифицируются на классы:

– класс 100, имеющий эксплуатационную мощность двигателя до 88,2 кВт (или 120 л.с.),

– класс 140, имеющий эксплуатационную мощность двигателя в пределах от 88,9 до 117,6 кВт (или от 121 до 160 л.с.),

– класс 180, имеющий эксплуатационную мощность двигателя в пределах от 118,4 до 147,0 кВт (или от 161 до 200 л.с.),

– класс 250, имеющий эксплуатационную мощность двигателя от 147,8 и выше (или от 201 л.с. и выше).

По типу управления рабочими органами различают автогрейдеры с механическим и гидравлическим управлением.

По числу колес ходовой части различают четырехколесные и шестиколесные автогрейдеры.

По числу двигателей бывают одномоторные и двухмоторные автогрейдеры.

По расположению двигателя автогрейдеры делятся на:

– автогрейдеры с передним расположением двигателя,

– автогрейдеры с задним расположением двигателя.

По системе управления поворотом различают автогрейдеры:

– с передними управляемыми колесами,

– с передними и задними управляемыми колесами,

– с передними управляемыми колесами и поворотной задней тележкой,

– с передними управляемыми колесами и шарнирно-сочлененной рамой,

– с шарнирно-сочлененной рамой, имеющей два вертикальных шарнира.

По системе привода хода выделяют автогрейдеры:

– с двумя ведущими колесами,

– с четырьмя ведущими колесами,

– с шестью ведущими колесами.

Параметры грейдера (автогрейдера):

К основным параметрам качества грейдера относят следующие показатели:

– эксплуатационная мощность двигателя,

– эксплуатационная масса,

– длина отвала,

– высота отвала,

– максимальные скорости движения на передачах,

– удельный расход топлива двигателя,

– расход масла в двигателе и трансмиссии автогрейдера,

– достигаемые параметры точности планирования,

– удельное давление на грунт,

– дымность отработавших газов двигателя автогрейдера,

– уровень вибрации сиденья оператора,

– выбросы вредных веществ с отработавшими газами из системы выпуска двигателя автогрейдера,

– уровень звука на рабочем месте оператора,

– средняя оперативная трудоемкость ежесменного технического обслуживания,

– удельная суммарная оперативная трудоемкость плановых технических обслуживаний,

– 80%-ный ресурс до первого капитального ремонта и критерии предельного состояния,

– средняя наработка на отказ.

Применение грейдера (автогрейдера):

– планировка и профилирование площадей, земляного и иного полотна,

– планировка и профилирование поверхности и боковых откосов насыпи и выемок для придания необходимых поперечных и продольных уклонов,

– послойное выравнивание грунта и прочих оснований,

– вырезание кюветов,

– возведения невысоких насыпей,

– устройство корыт и боковых канав,

– перемещение грунта, снега или сыпучих строительных материалов,

– очистка дорог и площадей от снега,

– подсыпка полотна или обочины,

– зачистка откосов,

– прочистка кюветов и канав.
