Маркировка свечей зажигания отечественного производства, зарубежные аналоги

Приведена маркировка искровых свечей отечественного производства, их зарубежные аналоги, а также маркировка импортных свечей фирмы BOSH.

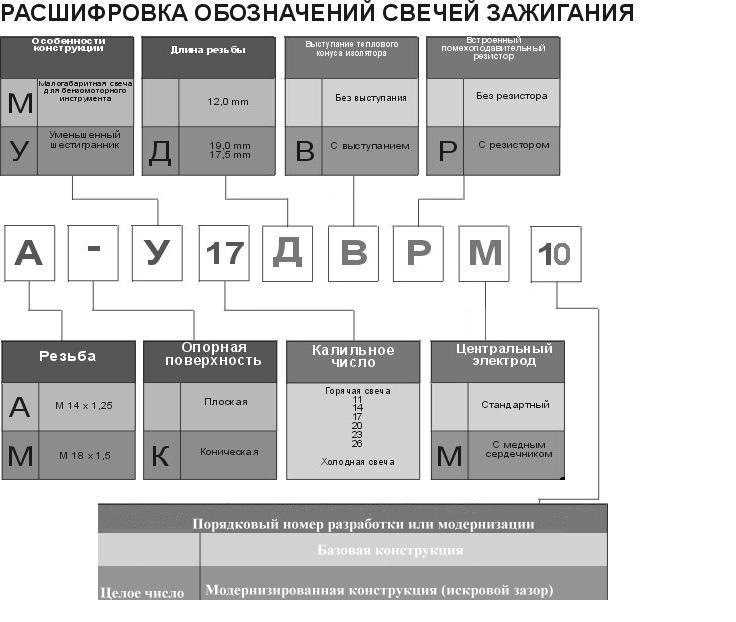

Таблица 1.

Позиция	Значение	Комментарии	Примечания
1	A	Резьба М14х1,25	Обозначает тип резьбы
	М	Резьба М18х1,25
2*	М	Малогабаритная свеча	Обозначает конструктивные особенности. Если эта позиция в маркировке свечи отсутствует — плоское уплотнительное седло
	К	Коническое посадочное место
3	11	Калильное число (по ГОСТ 2043-74)	Более подробно про калильное число можно узнать ниже
	14
	17
	20
	23
4*	Н	11	Обозначает длину резьбовой части корпуса в миллиметрах. Если эта позиция в маркировке свечи отсутствует — 12
	Д	19
5*	В	Тепловой конус свечи выступает из корпуса внутрь камеры сгорания	Обозначает особенности конструкции. Если эта позиция в маркировке свечи отсутствует — тепловой конус утоплен в корпус свечи (выступ отсутствует)
6*	Р	Дополнительное сопротивление для подавления помех	Обозначает наличие дополнительного помехоподавляющего сопротивления
7*	Э	Экспортное исполнение	Обозначает исполнение
	О	Общеклиматическое исполнение
	Т	Тропическое исполнение
	Х; ХЛ	Для холодного климата
	У-ХЛ	Для умеренно холодного климата

* Также в обозначении свечи могут присутствовать буквы и цифры, указывающие на особенности конструкции, не вошедшие в систему обозначений по ГОСТ (материал, из которого изготовлены электроды, повышенная износостойкость, покрытие электродов, зазор и т. д.). Они приписываются к стандартному обозначению по ГОСТ через дефис. При этом обозначения одинаковых конструктивных особенностей свечей, выпущенных разными заводами-изготовителями, могут быть различными.

Звездочкой в таблице отмечены позиции, которые могут отсутствовать в маркировке свечи. Рассмотрим маркировку свечей для «Волги» с двигателем ЗМЗ 4021-А14В.

Первой в обозначении стоит буква «А», что означает резьбу М14х1,25. Вторая позиция в маркировке отсутствует, значит, свеча с плоским уплотнительным седлом. «14» — калильное число свечи. Четвертая позиция в маркировке свечи отсутствует, значит, длина резьбовой части корпуса 12 мм. Далее стоит буква «В», значит, тепловой конус изолятора выступает из корпуса внутрь камеры сгорания.

Калильное число

Калильное число — условная величина, пропорциональная среднему давлению газов на поршень в течение полного цикла, при котором во время испытаний свечи на специальной моторной установке появляется калильное зажигание, т. е. зажигание не от искры, а от раскаленных элементов свечи, находящихся в камере сгорания.

У нормально работающей свечи юбочка изолятора нагревается до 600…800°С и масло, попадающее на детали свечи, сгорает полностью, почти не оставляя нагара, -она, как говорят, самоочищается.

Тепловой конус изолятора сухой, цвет от светло-серого до коричневого. Указанная температура свечи устанавливается в результате теплообмена между свечой, головкой цилиндра, камерой сгорания и внешней средой.

Чем сильнее форсирован двигатель по степени сжатия, литровой мощности, числу оборотов, тем больше теплоты воспринимают детали свечи, находящиеся в камере сгорания.

Значит, тем лучше должна быть теплопередача от свечи к менее нагретым деталям и тем больше окажется ее калильное число, тоесть необходимо большее давление в цилиндрах для появления калильного зажигания — свечу называют «холодной».

В малофорсированном двигателе тепловой поток к деталям свечи сравнительно мал, следовательно, и интенсивность теплопередачи от свечи должна быть меньше, чтобы ее детали были нагреты до температуры 600. ..700°С.

Такая свеча имеет сравнительно небольшое калильное число — ее называют «горячей». Если в форсированный двигатель установить «горячие» свечи (например, от грузовика), то на средних и больших нагрузках свеча быстро разогревается до температуры, значительно большей 1000°С, и возникает калильное зажигание.

Элементы свечи оплавляются, а при сравнительно длительной работе на этом режиме двигателю наносятся серьезные повреждения (клапана, поршни, кольца).

Если в малофорсированный двигатель установить «холодные» свечи, то температура их деталей в процессе работы не превышает 400°С, попадающее на эти детали масло не выгорает полностью и образуется слой сажистых токопроводящих отложений. Свеча блокируется и прекращает работу.

Таким образом, тепловые характеристики свечи должны строго соответствовать условиям в камере сгорания двигателя (давлению, температуре, оборотам). Как указывалось выше, тепловой конус нормально работающей свечи должен быть сухим и иметь цвет от полусерого до коричневого.

Характеристики свечей и аналоги

Зарубежные аналоги свечей отечественного производства приведены в табл.2.

Таблица 2

Маркировка свечей фирмы BOSCH приведена в табл. 3. Таблица 3

Рассмотрим маркировку свечи для «Волги» W8BC. На первой позиции стоит буква W, значит, свеча имеет резьбу М14х1,25 с плоским уплотнительным седлом и размером под ключ 21 мм. Вторая позиция отсутствует, значит, помехоподавляющего сопротивления нет. На третьей позиции стоит условное обозначение калильного числа.

Далее стоит буква «В», значит, длина резьбовой части 12,7 мм, свеча имеет выдвинутое положение искры. На последней позиции буква «С» — стандартная свеча с усиленным средним электродом.

Свечи зажигания | Устройство автомобиля

Какое назначение свечи зажигания, как она устроена и работает?

Свеча зажигания служит для образования электрической искры непосредственно в цилиндре двигателя. На современных двигателях устанавливают неразборные искровые свечи зажигания. Такая свеча состоит (рис.100) из стального корпуса с резьбой 9 для ввертывания ее в головку блока цилиндров. На корпусе выполнены грани 5 под ключ и припаян боковой электрод 11. Вдоль оси свечи проходит центральный электрод 10 с токопроводящим стеклогерметиком 4 и контактной головкой 3, на которую может быть навернут наконечник 1, установленный в изоляторе 2, изготовленном из уралита, хилумина, синоксаля или боркорунда. Изолятор в корпусе уплотняется прокладками 6. Между центральным и боковым электродами устанавливают зазор 0,6-0.9 мм при батарейном зажигании и 1-1,2 мм при транзисторном зажигании. Зазор проверяют круглым щупом и регулируют подгибанием бокового электрода. Изолятор в корпусе завальцовывают кромкой корпуса, а между корпусом и головкой блока устанавливают медную прокладку 8. На контактную головку 3 одевают провод высокого напряжения с помехоподавительным сопротивлением. Ток высокого напряжения, подведенный к центральному электроду, проходит на боковой электрод в виде искры и воспламеняет сжатую горючую смесь в цилиндре двигателя.

Рис.100. Свечи зажигания:
а – горячие; б – холодные.

Свеча работает в трудных условиях, она испытывает переменные механические, тепловые и электрические нагрузки. Продукты сгорания горючей смеси вызывают коррозию электродов свечи, кроме того, они подвергаются электрической эрозии. Поэтому центральный электрод изготавливают из хрома или хромоникелевого сплава; боковой – из никельмарганцевого сплава. Выступающая часть изолятора в корпусе свечи от центрального электрода до уплотнения в корпусе называется юбочкой 7 свечи. Свеча с длинной юбочкой называется «горячей» и устанавливается на тихоходных двигателях с небольшой степенью сжатия (рис.100. а), а с короткой юбочкой – «холодной» и устанавливается на быстроходных двигателях с высокой степенью сжатия (рис.100, б). Поэтому для каждого типа двигателя подбирают свои свечи. По ГОСТ 2043-74 под калильным числом свечи зажигания подразумевается условная величина, пропорциональная среднему индикаторному давлению (среднее давление газов на поршень в течение полного цикла), при котором во время испытания свечи зажигания на моторной тарировочной установке в цилиндре двигателя начинает появляться калильное зажигание, т. е. зажигание горючей смеси от тепла перегретой части свечи, поршня и т. п. Калильное зажигание вызывает перегрев двигателя, снижение его мощности и экономичности. ГОСТ 2043-74 установил такой ряд калильных чисел: 8, 11, 14, 17, 20, 23, 26. На рисунке 100 показаны формы юбочки свечи с различным калильным числом. Причем свечи с калильным числом 10 и 14 относят к «горячим», остальные – к «холодным».

Все свечи имеют метрическую резьбу, буквенное и числовое обозначение. Первая буква обозначает диаметр ввертываемой части свечи: А – соответствует резьбе М14×1,25; М – резьбе М18×1,5. Цифры после букв указывают на калильное число свечи; последующая буква после цифр – на длину резьбовой части корпуса свечи; (Н – 11 мм, Д – 19 мм), буква Т указывает, что соединение изолятор – центральный электрод герметизированы термоцементом. Если юбочка свечи выступает за корпус свечи, то в обозначении ставят букву В. Свеча с длиной резьбовой части 12 мм и свеча, в которой юбочка не выступает за корпус и герметизация выполнена не термоцементом, дополнительной буквой не обозначается. Например, свеча А17ДВ расшифровывается так: диаметр резьбы М14×1,25; калильное число 17; Д – длине резьбовой части 19 мм; В – юбочка выступает за корпус свечи. Свеча М8Т имеет резьбу М18×1,5, калильное число 8, длину резьбовой части 12 мм, юбочку, не выступающую за корпус свечи, и герметизацию, выполненную термоцементом. Если при работе двигателя температура юбочки свечи находится в пределах 500-600°С, то свеча самоочищается, т. е. масло, попадающее на нее, сгорает почти без образования нагара. При меньшей температуре масло сгорает с отложением нагара на юбочке свечи и электродах. Нагар проводит ток из центрального электрода на боковой или на корпус без образования искры. Такая свеча не зажигает горючую смесь и нуждается в очистке от нагара. Если температура юбочки свечи повышается до 800-900°С, то возникает калильное зажигание, которое сопровождается стуками в двигателе и снижением его мощности. Признаками перегрева свечи является белый цвет юбочки и образование пузырей оплавленной глазури и металла. Температура юбочки свечи зависит от степени сжатия, частоты вращения коленчатого вала и от возможности отвода тепла от свечи, т. е. от ее охлаждения. Следовательно, тепловая характеристика свечей зажигания должна соответствовать тепловому режиму работы двигателя.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Система электрического зажигания»

двигатель, зажигание, корпус, свеча, электрод, юбочка
