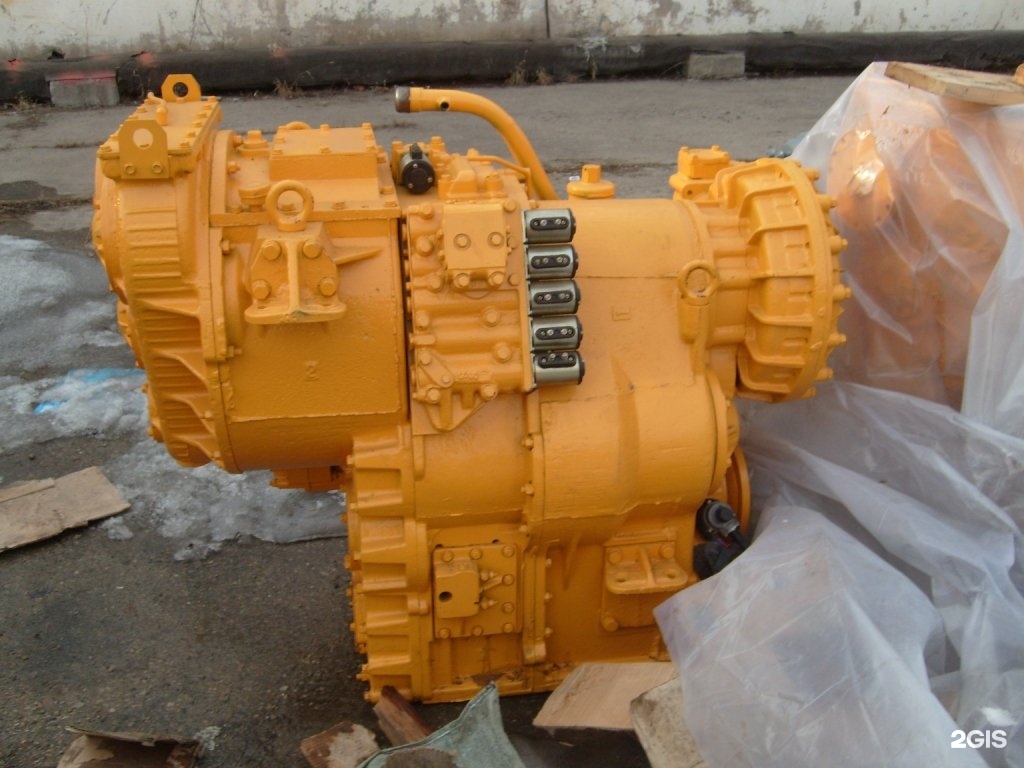

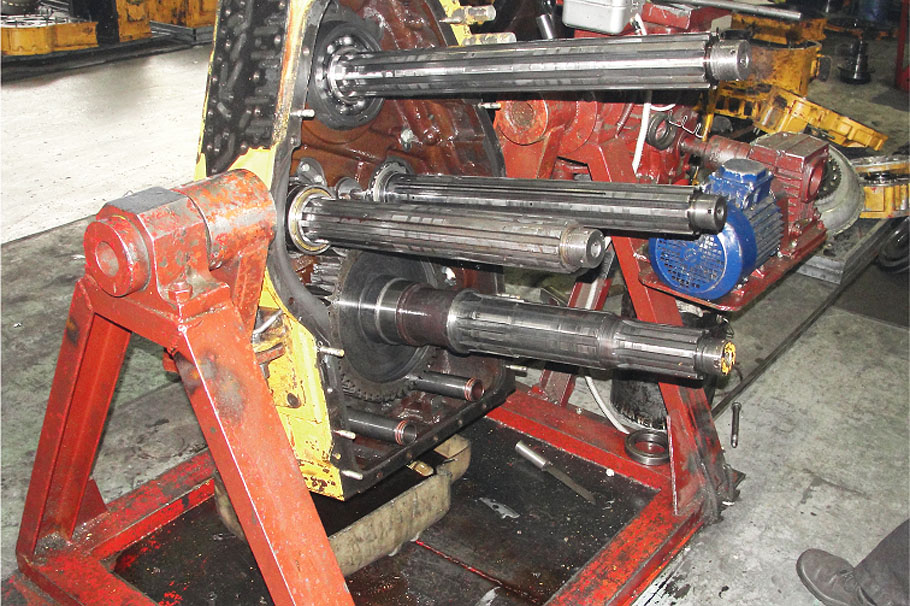

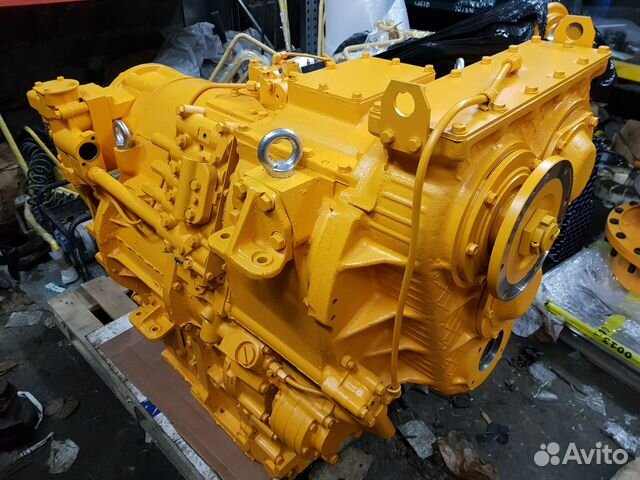

Гидромеханическая передача ГМП 7555-1700004(6+1) для автосамосвала БелАЗ-7555
(ГМП 6+1) после капитального ремонта, в наличии на складе — 1 шт.

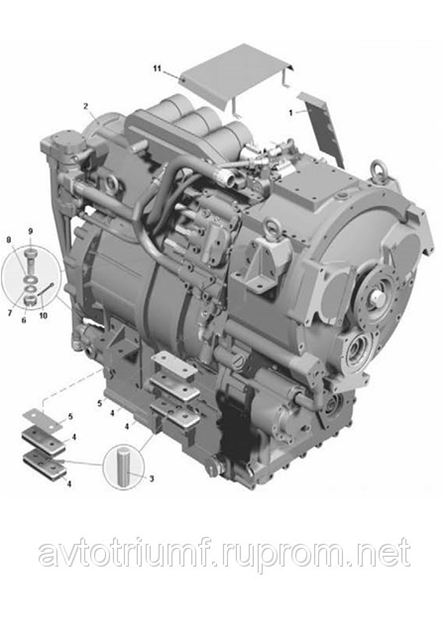

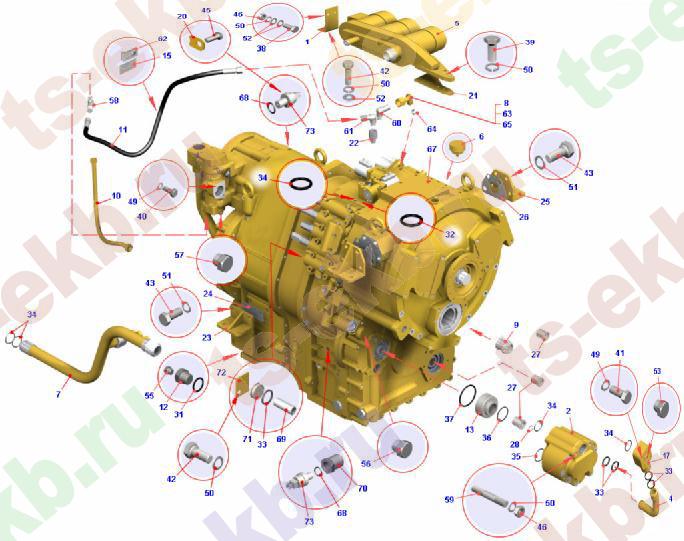

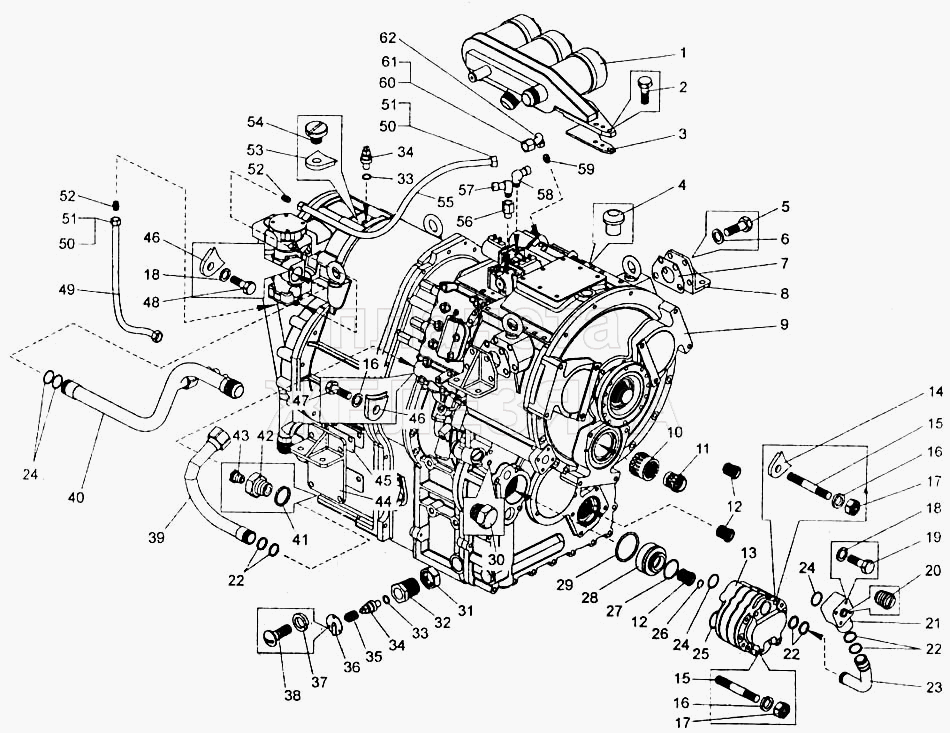

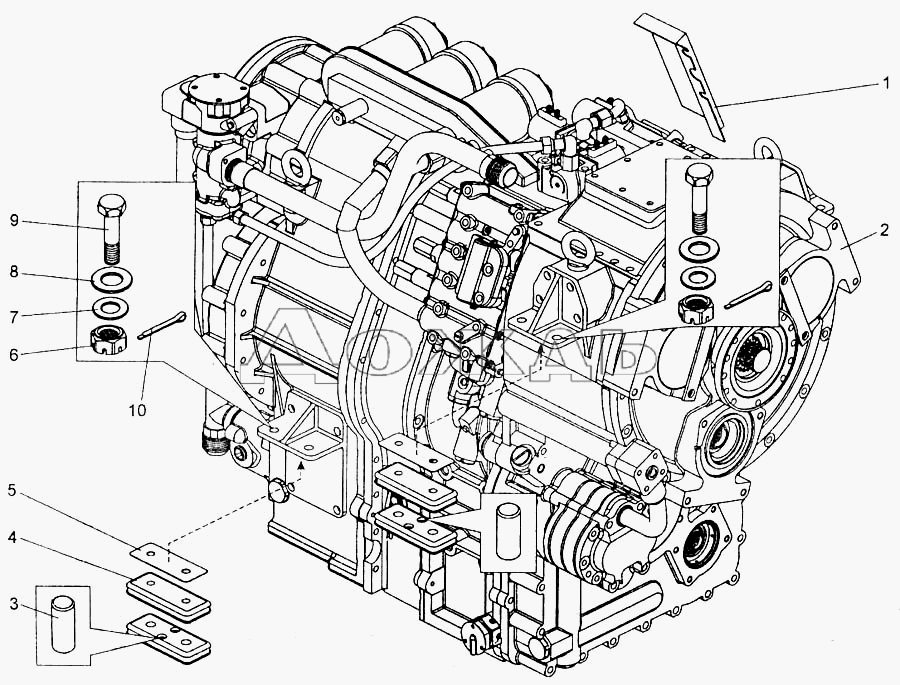

Характеристики гидромеханической передачи ГМП 7555-1700004(6+1)


  • — Страна производитель: Россия

Товары, похожие на Гидромеханическая передача ГМП 7555-1700004(6+1)

В организации «Уральская дизельная компания, ООО» вам предоставляется возможность оставить заявку на «Гидромеханическая передача ГМП 7555-1700004(6+1)», посмотрев предложение на площадке BizOrg На сегодня статус товара – «В наличии».

Почему следует выбрать «Уральская дизельная компания, ООО», ООО»:

  • посетители сайта БизОрг могут рассчитывать на получение особенных услуг. Например, более выгодные цены;
  • заплатить за товар или услуг вы сможете удобным для вас методом;
  • «Уральская дизельная компания, ООО» четко исполняет свои обязанности по отношению к фирмам и физ лицам.

Свяжитесь с фирмой уже сейчас – не нужно терять время впустую!

FAQ

  1. Как оформить заказ?

    Для того, чтобы оставить заявку на «Гидромеханическая передача ГМП 7555-1700004(6+1)» свяжитесь с организацией «Уральская дизельная компания, ООО» по контактным данным, указанным сверху справа. Обязательно укажите, что нашли фирму на торговой площадке BizOrg.

  2. Где узнать подробную информацию о фирме «Уральская дизельная компания, ООО»?

    Для получения полных данных о фирме перейдите в правом верхнем углу по ссылке с названием фирмы. Далее перейдите на нужную вкладку .

  3. Предложение описано с ошибками, номер телефона не доступен и т. д.

    Если у Вас обнаружились сложности при работе с «Уральская дизельная компания, ООО» – сообщите идентификаторы организации (276588) и товара/услуги (12586964) в нашу службу поддержки пользователей.

Общая информация:

  • дата размещения объявления: 08.12.2016;
  • последнее изменение информации – 08.12.2016;
  • 554 – данное число пользователей обратило внимание на данную страницу за все это время. И каждый день это число растет;
  • вам предоставляется возможность найти «Гидромеханическая передача ГМП 7555-1700004(6+1)» в разделах «Авто-мото-велотехника», «Грузовики», «Грузовые автомобили особо большой грузоподъёмности», «Автомобили грузовые с полной массой свыше 40 тн».


Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией Уральская дизельная компания, ООО цена товара «Гидромеханическая передача ГМП 7555-1700004(6+1)» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Уральская дизельная компания, ООО по указанным телефону или адресу электронной почты.

Телефоны:

+73433787253

Купить гидромеханическую передачу ГМП 7555-1700004(6+1) в Екатеринбурге:

ул. Фронтовых бригад, д. 15, оф. 37

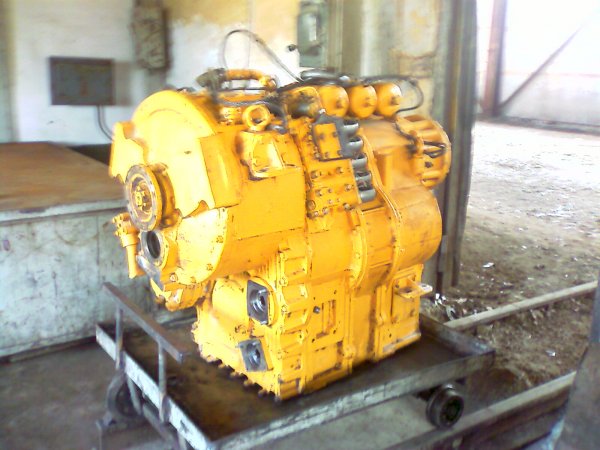

Гидромеханическая передача ГМП 7555-1700004(6+1)

Гидравлическая система автомобиля БелАЗ

Гидравлическая система автомобиля БелАЗ

Гидравлическая система гидромеханической передачи состоит из маслоприемника, фильтров, насосов, золотниковой коробки, масляного радиатора, трубопроводов и шлангов.

Принципиальная схема гидравлической системы гидромеханической передачи, устанавливаемой на автомобилях-самосвалах, приведена на рис. 72, а гидромеханической передачи, устанавливаемой на одноосных автомобилях-тягачах — на рис. 73.

Гидравлическая система гидромеханической передачи выполняет три основные функции: – включение передачи при движении автомобиля, т. е. создание давления в одном из четырех фрикционов коробки передач; – наполнение полости тормоза-замедлителя и полости гидротрансформатора рабочей жидкостью (приведение их в рабочее состояние) и обеспечение циркуляции жидкости, отводящей тепло; – обеспечение смазки рабочих деталей согласующего редуктора, коробки передач и отвода тепла, выделяющегося при работе.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рис. 72. Схема гидравлической системы гидромеханической передачи автомобилей-самосвалов:
1 — главный насос; 2 — предохранительный клапан; 3 — редукционный клапан; 4 — клапан гидротрансформатора; 5 — дроссели; 6 — насос гидротрансформатора; 7 — радиатор; 8 — фильтр; 9 — обратный клапан; 10 — гидротрансформатор; 11 — фрикцион первой передачи; 12 — фрикцион второй передачи; 13 — клапан включения тормоза-замедлителя; 14 — тормоз-замедлитель; 15 — фрикцион заднего хода; 16 — фрикцион третьей передачи; 17 — магистраль смазки согласующего редуктора; 18 — клапан смазки; 19 — золотники переключения передач; 20 — маслоприемник

Рис. 73. Схема гидравлической системы гидромеханической передачи одноосных автомобилей-тягачей:
1 — главный насос; 2 — дроссель; 3 — насос гидротрансфор- бора мощности; 14 — электромагнит управления фрикционом матора; 4 — клапан гидротрансформатора; 5 — редукционный клапан, 6 — магистраль смазки согласующего редуктора; 7 — радиатор; 8 — фильтр; 9 — гидротрансформатор; смазки дополнительной коробки; 19 — предохранительный 10 — фрикцион первой передачи; 11 — фрикцион второй клапан; 20 — маслоприемник передачи; 12 — золотниковая коробка; 13 — фрикцион отбора мощности; 15 — блок пилотов; 16 — фрикцион заднего хода; 17 — фрикцион третьей передачи; 18 — магистраль

На одноосных автомобилях-тягачах гидравлическая система также обеспечивает смазку дополнительной коробки и перемещение золотников в золотниковой коробке.

Гидравлическая система имеет две основные масляные магистрали: главную масляную магистраль и магистраль охлаждения гидротрансформатора.и тормоза-замедлителя.

Главная масляная магистраль обеспечивает подачу масла в бустеры фрикционов при включении передач. В нее входят масло-приемник (см. рис. 72), главный насос, редукционный и предохранительный клапаны, золотники переключения передач и фрикционы коробки передач.

Масло в главную масляную магистраль поступает из главного насоса, который забирает его из поддона гидромеханической передачи через маслоприемник и подает к золотникам переключения передач, редукционному и предохранительному клапанам.

На одноосных автомобилях-тягачах масло поступает также к золотникам пилотов управления золотниковой коробкой. На автомобилях-самосвалах золотники переключения передач системой рычагов и тяг связаны с рычагом переключения передач, установленным на рулевой колонке в кабине водителя. На одноосных ав-томобилях-тягачах золотники переключения передач управляются пилотами, золотники которых перемещаются с помощью электромагнитов. Электромагниты управляются при помощи пульта, расположенного на рулевой колонке.

При нейтральном положении рычага переключения передач (рычага пульта управления на одноосных автомобилях-тягачах) доступ маслу из главной масляной магистрали в бустеры фрикционов коробки передач перекрыт золотниками переключения передач. Бустеры фрикционов в это время через золотники переключения передач соединены со сливом.

Нагнетаемое главным насосом масло перепускается редукционным клапаном золотниковой коробки во всасывающую магистраль насоса, при этом давление в главной масляной магистрали поддерживается в пределах 8,0—11,5 кГ/см2 в зависимости от числа оборотов.

При установке рычага переключения передач в положение включения какой-либо передачи золотник перемещается и открывает доступ маслу из главной магистрали в бустер фрикциона соответствующей передачи. Во включенном фрикционе под давлением масла ведущие и ведомые диски сжимаются и соединяют ведущую или ведомую шестерню включенной передачи с валом. Подводимый от турбинного колеса момент передается от ведущей шестерни ведущего вала на ведомый и далее через карданный вал на главную передачу. После достижения в главной магистрали давления 6— 6,5 кГ/см2 редукционный клапан начинает перепускать масло через калиброванное отверстие в магистраль охлаждения гидротрансформатора и тормоза-замедлителя.

При включении заднего хода масло из главной магистрали поступает в полость пружины золотника редукционного клапана, что обеспечивает повышение давления в бустере фрикциона заднего хода до 13—15 кГ/см2, которое необходимо для передачи дисками фрикциона крутящего момента от ведомой шестерни заднего хода на ведомый вал. Увеличение давления масла при включении фрикциона заднего хода необходимо в связи с тем, что этот фрикцион передает момент в 1,6 раза больший, чем фрикционы первой и второй передач.

В золотниковой коробке установлен также предохранительный клапан, который снимает избыточное давление в главной масляной-магистрали в случае заклинивания золотника редукционного кла-пана. Предохранительный клапан срабатывает при возрастании давления в главной масляной магистрали до 19—22 кГ/см2.

Магистраль питания гидротрансформатора тормоза-замедлителя состоит из насоса гидротрансформатора, гидротрансформатора, тормоза-замедлителя, клапана гидротрансформатора, клапана 13 включения тормоза-замедлителя, масляного фильтра и масляного радиатора.

При работе гидромеханической передачи с выключенным тормозом-замедлителем масло постоянно циркулирует по кругу: насос —-гидротрансформатор — фильтр — радиатор — насос. Постоянная циркуляция масла через масляный радиатор необходима для, охлаждения масла, так как при работе гидротрансформатора в результате относительной пробуксовки насосного и турбинного колес-резко повышается температура масла, что приводит к нарушению: теплового режима. Масло проходит через радиатор, отдает часть тепла окружающему воздуху, благодаря чему в замкнутом круге-поддерживается нормальный тепловой режим в пределах 90— 110 °С. На пути из гидротрансформатора в радиатор масло очищается в масляных фильтрах.

Давление масла в магистрали перед гидротрансформатором недопускается выше 4,5-—5 кг/см2. При повышении давления выше предельно допустимого клапан гидротрансформатора, установленный в насосе, перепускает масло из линии нагнетания насоса в линию всасывания. При снижении давления в магистрали из-за убыли масла из круга питания гидротрансформатора редукционный клапан позволяет производить подпитку маслом из главной масляной магистрали через калиброванное отверстие в корпусе золотниковой коробки.

Во время работы гидромеханической передачи с включенным; тормозом-замедлителем масло циркулирует по следующему кругу: насос — тормоз-замедлитель — фильтр — радиатор — насос. При работе тормоза-замедлителя циркуляция масла через гидротрансформатор прекращается, так как выход маслу из полости гидротрансформатора перекрывается обратным клапаном, установленным в тройнике крепления шлангов, отводящих масло из коробки в радиатор.

В результате более низкого гидравлического сопротивления круга питания тормоза-замедлителя давление в магистрали при включении тормоза-замедлителя снижается до 1—2 кГ/см2.

В корпусе насоса имеется канал, который соединяет всасывающие полости главного насоса и насоса гидротрансформатора. Наличие общей всасывающей магистрали позволяет стабилизировать давление в магистрали после радиатора. При повышении давления в магистрали после радиатора выше допустимого масло сливается во всасывающую магистраль главного насоса и, наоборот, при снижении давления в магистрали после радиатора ниже допустимого насос гидротрансформатора может подсасывать масло из масло-приемника.

Магистраль смазки коробки передач и согласующего редуктора через клапан смазки подключена к главной масляной магистрали и магистрали питания гидротрансформатора и тормоза-замед-лителя. Масло для смазки рабочих деталей в коробку передач и редуктор подается под давлением. Давление в магистрали смазки ограничивает клапан смазки, отрегулированный на давление 0,9— 1,1 кГ/см2.

Смазка в коробку передач подается из клапана смазки, расположенного в золотниковой коробке, через тройник и две трубки, подведенные к ступице гидротрансформатора и распределителю ведомого вала. Система каналов в корпусе коробки, ведущем и ведомом валах позволяет маслу подходить ко всем подшипникам шестерен и фрикционам. .Смазка к согласующему редуктору подается из магистрали смазки коробки передач по трубке, подведенной к крышке редуктора.

В гидромеханических передачах одноосных автомобилей-тягачей клапан смазки в золотниковой коробке не устанавливается. Смазка согласующего редуктора и дополнительной коробки производится от магистрали питания гидротрансформатора через калиброванные отверстия (дроссели), с помощью которых в магистрали смазки поддерживается давление 0,9—1,1 кГ/см2.

Насос (рис. 74) гидромеханической передачи обеспечивает ее заполнение маслом и создает давление, необходимое для нормальной работы всех узлов гидромеханической передачи. Он крепится к нижней стенке картера гидротрансформатора.

Насос состоит из двух секций: главной секции (главного насоса) и секции охлаждения гидротрансформатора (насоса гидротрансформатора).

Главный насос служит для подачи рабочей жидкости (масла) в бустеры фрикционов при включении передач и образовании там давления, необходимого для сжатйя ведущих и ведомых дисков фрикциона.

Одновременно главный насос служит для восполнения утечек в магистрали, обслуживаемой насосом гидротрансформатора, и для питания магистрали смазки.

Рис. 74. Насос гидромеханической передачи:
1 — корпус насоса гидротрансформатора; 2 — установочный штифт; 3 — прокладка торцового уплотнения; 4 — роликовый подшипник; 5 — ведущая шестерня насоса гидротрансформатора; 6 — ведомая шестерня насоса гидротрансформатора; 7 — промежуточная пластина; 8 — регулировочная прокладка; 9 — ведомая шестерня главного насоса; 10 — корпус главного насоса; 11 — клапан гидротрансформатора; 12 — ведомый валик; 13 — ведущий валик; 14 — шестерня привода насоса; 15 — ведущая шестерня главного насоса; I — полость, сообщающаяся с нагнетательной магистралью насоса гидротрансформатора; II — полость, сообщающаяся со всасывающим каналом главного насоса; III — всасывающий канал насоса гидротрансформатора

Насос гидротрансформатора служит для прокачки рабочей жидкости (масла) через гидротрансформатор или тормоз-замедлитель с целью отвода тепла, образующегося при его работе, создания в гидротрансформаторе избыточного давления, обеспечивающего устойчивую передачу мощности на всех режимах работы гидротрансформатора, и для питания магистрали смазки.

Каждая секция насоса имеет свой корпус. В корпусах расточены колодцы для установки шестерен. Оба корпуса насоса скреплены между собой болтами и центрируются при помощи штифтов. Болты и штифты проходят через промежуточную пластину, которая разделяет секции насоса и их шестерни. В корпусах секций насоса на цилиндрических роликовых подшипниках установлены ведущий и ведомый валики насосов. Валики являются общими для обеих секций. На валиках на шпонках посажены ведущие шестерни и ведомая шестерня главного насоса. Ведомая шестерня насоса гидротрансформатора посажена на валик свободно.

Для уменьшения внутренних утечек между шестернями и корпусами секций установлены стальные шлифованные прокладки торцового уплотнения шестерен. Зазор между шестернями, торцовыми прокладками и промежуточной пластиной регулируют при помощи прокладок из бумажной и полотняной кальки, устанавливаемых между корпусом насоса и промежуточной пластиной.

Нагнетательное отверстие главного насоса, всасывающее и нагнетательное отверстия насоса гидротрансформатора находятся на верхних плоскостях, прилегающих к картеру гидротрансформатора, ц сообщаются с соответствующими каналами в картере. Для предотвращения течи масла по привалочным плоскостям отверстия корпусов насосов уплотнены резиновыми кольцами. Всасывающее отверстие главного насоса расположено в нижней части насоса на плоскости крепления фланца патрубка маслоприемника. Всасывающие полости обоих насосов имеют канал, сообщающий их между собой.

В корпусе главного насоса помещен клапан гидротрансформатора, ограничивающий давление масла в нагнетательной магистрали насоса гидротрансформатора. Полость гильзы золотника клапана сообщается с нагнетательной полостью насоса гидротрансформатора через каналы в корпусах насосов и картере гидротрансформатора. Полость II гильзы через канал в корпусе главного насоса сообщается со всасывающей полостью главного насоса. Пружина клапана отрегулирована на давление 3,5—4,5 кГ/см2. При большем давлении золотник клапана срабатывает и сообщает нагнетательную полость насоса гидротрансформатора со всасывающей полостью главного насоса.

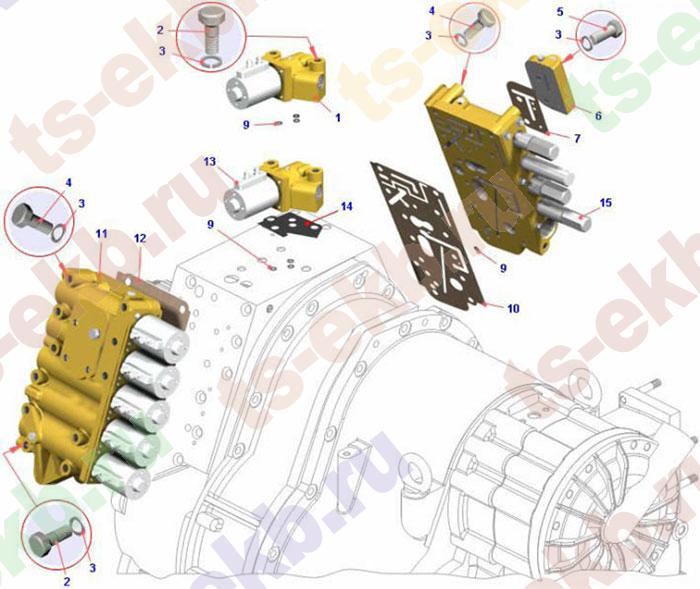

Золотниковая коробка гидромеханической передачи, устанавливаемой на автомобили-самосвалы (рис. 75), закреплена на нижней части картера гидротрансформатора рядом с насосом гидромеханической передачи. В корпусе золотниковой коробки расположены два золотника переключения передач, устройство фиксации золотников, редукционный клапан, клапан смазки и предохранительный клапан.

Устройство фиксации обеспечивает фиксацию золотника переключения передач в положении включения передачи и одновременное стопорение второго золотника в нейтральном положении.

Через отверстия в привалочных плоскостях картера гидротрансформатора и золотниковой коробки масло от главного насоса нагнетается в полость X золотников переключения предач, в полости VI редукционного клапана и IV предохранительного клапана.

При нейтральном положении золотников переключения передач нагнетательная магистраль главного насоса разобщена от магистралей передач. Полости VIII, IX, XI и XII золотников переключения передач сообщаются со сливом. При перемещении золотника в положение включения какой-либо передачи полость X сообщается с одной из полостей золотника, открывая доступ маслу из нагнетательной магистрали главного насоса в бустер фрикциона соответствующей передачи.

Под давлением масла, поступающего от главного насоса в полость VI редукционного клапана, редукционный клапан, перемещаясь влево (по рисунку), сообщает полость VI с полостью VII питания магистрали трансформатора и смазки. При этом давление в нагнетательной магистрали главного насоса достигает 6— 6,5 кГ/см2.

Рис. 75. Золотниковая коробка:
1 — золотник переключения передач; 2 — корпус; 3 — регулировочный винт; 4 — клапан смазки; 5 — предохранительный клапан; 6 — редукционный клапан; 7 — гильза; 8 — устройство фиксации золотников;
I — полость пружины клапана смазки; II— полость, сообщающаяся с магистралью смазки; III— полость, сообщающаяся с нагнетательной магистралью насоса гидротрансформатора и полостью VII редукционного клапана; IV, VI и X — полости, сообщающиеся с нагнетательной магистралью главного насоса; V — полость, сообщающаяся с маслоприемником; VII — полость питания магистрали гидротрансформатора и смазки; VIII — полость, связанная с бустером фрикциона первой передачи; IX — полость, связанная с бустером фрикциона второй передачи; XI — полость, связанная с бустером фрикциона третьей передачи; XII — полость, связанная с бустером фрикциона заднего хода; XIII — полость толкателя золотника редукционного клапана; XIV — полость пружины редукционного клапана

Полость VII и полость III клапана смазки имеют каналы, сообщающие их с привалочной плоскостью золотниковой коробки. На привалочной плоскости коробки находится Г-образный паз, который сообщает между собой каналы полостей VII и III и канал магистрали ‘гидротрансформатора, отверстие которого выходит на привалочную плоскость картера гидротрансформатора и совмещено с Г-образным пазом золотниковой коробки. Благодаря этому восполняется убыль масла в магистралях гидротрансформатора и смазки из нагнетательной магистрали главного насоса.

Ввиду того что главный насос нагнетает избыточное количество масла, давление в нагнетательной магистрали насоса будет повышаться до тех пор, пока золотник редукционного клапана, смещаясь далее влево, не сообщит полость VI со сливной полостью V (полости VI и VII при этом не разобщаются). Давление нагнетательной магистпали главного насоса повысится до 10,0— 11,5 кГ/см2. Пос.хй этого дальнейшее повышение давления в нагнетательной магистрали главного насоса прекращается и избыточное масло, нагнетаемое главным насосом, перепускается из полости V через отверстие в корпусе золотниковой коробки, сливной штуцер и маслоприемник во всасывающий канал главного насоса.

Полость XII золотника переключения передач сообщена с полостью XIV пружины редукционного клапана. При включении передачи заднего хода масло из полости XII поступает в полость XIV и увеличивает жесткость пружины редукционного клапана, благодаря чему для перепуска масла через редукционный клапан давление в нагнетательной магистрали главного насоса и соответственно в бустере фрикциона заднего хода повышается до 13—15 кГ/см2. После выключения передачи заднего хода полость XII сообщается со сливом, масло из полости XIV сливается через полость XII в поддон и давление в нагнетательной магистрали главного насоса понижается.

При увеличении давления в нагнетательной магистрали главного насоса свыше 19—22 кг/см2 в случае заклинивания золотника редукционного клапана срабатывает предохранительный клапан 5 и масло из магистрали через полость IV и предохранительный клапан сливается в поддон.

Пружина клапана смазки отрегулирована на давление 0,9— 1,1 кГ/см2. При возрастании давления в магистрали смазки свыше 0,9—1,1 кГ/см2 клапан перемещается влево (по рисунку), разобщает полости II и III клапана и перекрывает доступ маслу в магистраль смазки, снижая тем самым давление в магистрали. После снижения давления в магистрали смазки клапан, перемещаясь вправо, сообщает полости II и III, и масло через клапан снова поступает в магистраль смазки.

Полости./ пружины клапана смазки и XIII толкателя золотника редукционного клапана имеют дренажные отверстия в корпусе золотниковой коробки для слива в поддон масла, просачивающегося через зазоры в золотниковых парах.

Золотниковая коробка гидромеханической передачи, устанавливаемой на одноосные автомобили-тягачи (рис. 76), закреплена также на нижней части картера гидротрансформатора рядом с насосом. В корпусе золотниковой коробки расположены четыре золотника переключения передач, редукционный клапан и предохранительный клапан. В отличие от золотниковой коробки автомобилей-самосвалов данная золотниковая коробка не имеет клапана смазки. Его функцию выполняют дроссели, установленные в магистралях смазки фрикционов, согласующего редуктора и дополнительной коробки.

Рис. 76. Золотниковая коробка одноосных автомобилей-тягачей:
1 — корпус; 2 — золотник включения третьей передачи; 3 — золотник включения заднего хода; 4 — регулировочный винт; 5 — пружина редукционного клапана; 6 — втулка; 7 — толкатель золотника редукционного клапана; 8 — предохранительный клапан; 9 — редукционный клапан; 10 — золотник включения первой передачи; 11 — золотник включения второй передачи; 12 — пружина;
I — полость толкателя золотника редукционного клапана; II — полость питания магистрали гидротрансформатора и смазки; III, V, VII, X, XIV и XVI — полости, сообщающиеся с нагнетательной магистралью главного насоса; IV — полость, сообщающаяся с маслоприемником; VI — полость, связанная с бустером фрикциона первой передачи и сливом; VIII, IX, XV и XVII — полости подвода масла от пилотов для перемещения золотников; XI — полость, связанная с бустером фрикциона второй передачи и сливом; XII — полость, связанная со сливом; XIII — полость, связанная с бустером фрикциона третьей передачи и сливом; XVIII — полость, связанная с бустером фрикциона заднего хода и сливом; XIX — полость пружины редукционного клапана

Перемещение золотников в положение включения передачи осуществляется при помощи рабочей жидкости, поступающей в полости VIII, IX, XV и XVII золотников из главной магистрали через пилоты управления переключением передач.

Через отверстия в картере гидротрансформатора и корпусе золотниковой коробки масло от главного насоса постоянно подводится в полости VII, X, XIV и XVI золотников переключения передач, в полость V редукционного клапана и в полость III предохранительного клапана.

При нейтральном положении золотников переключения передач полости VI, XI, XIII и XVIII разобщены от нагнетательной магистрали и сообщены со сливом. При перемещении золотника в положение включения какой-либо передачи, например золотника 10 включения первой передачи, полость VII будет сообщаться с полостью VI, в связи с чем открывается доступ маслу из нагнетательной магистрали главного насоса в бустер фрикциона.

Принцип работы редукционного и предохранительного клапанов такой же, как и у золотниковой коробки автомобилей-самосвалов.

Все клапаны гидромеханической передачи отрегулированы на заводе-изготовителе и нарушать регулировку или разбирать клапаны без надобности запрещается. Только в исключительных случаях, когда точно установлена неисправность того или иного клапана (застревание какого-либо золотника, усадка пружины), разрешается вынуть неисправный золотник, промыть и обдуть его сжатым воздухом и затем установить на место. В случае усадки пружины какого-либо золотника следует отрегулировать клапан, заворачивая регулировочный винт.

Регулировать клапаны разрешается только квалифицированному персоналу, хорошо знающему устройство, а проверять давление, на которое отрегулирован клапан! необходимо на специальных стендах. Если усадка пружины настолько велика, что не позволяет отрегулировать клапан на требуемое давление, пружину необходимо заменить новой.

При разборке клапанов и золотниковой коробки необходимо строго соблюдать чистоту во избежание попадания грязи или пыли на золотники. При установке золотниковой коробки на место затягивать болты крепления надо постепенно и равномерно с таким расчетом, чтобы исключить возможность перекосов золотников в корпусе коробки.

Маслоприемник (рис. 77) служит для очистки масла перед поступлением его в гидравлическую систему.

Маслоприемник крепят к всасывающему каналу главного насоса и картеру. В корпусе маслоприемника установлен фильтр, который крепится с помощью фиксатора. Фильтр состоит из стержня с отверстиями,. на котором установлены фильтрующие элементы.

В нижней части корпуса установлена фильтрующая сетка.

Рис. 77. Маслоприемник:
1 — фильтрующая сетка; 2 — корпус; 3 — фильтрующие элементы; 4 _ пружина; 5 — штифт; 6 — фиксатор; 7 — уплотнитель; 8 — пружина штифта

Рис. 78. Масляный фильтр:
1 — перепускной клапан; 2 — корпус; 3 — сетка; 4, 6 и 7 — уплотнительные кольца; 5 — фильтрующий элемент; 8 — крышка фильтра; 9 — центральный болт; 10 — сетка фильтрующего элемента.

Для промывки маслоприемника сливают масло из гидромеханической передачи и снимают поддон и маслоприемник. После этого. маслоприемник разбирают, все элементы промывают в дизельном топливе и просушивают сжатым воздухом. Элементы масло-приемника промывают осторожно во избежание порчи сетки. При обнаружении порчи сетки элемент заменяют.

Сборка маслоприемника и установка его на гидромеханическую передачу производится в порядке, обратном разборке.

Масляный фильтр (рис. 78) служит для полнопоточной очистки масла в круге циркуляции гидротрансформатора. В корпусе установлен фильтрующий элемент и крышка. Фильтрующий элемент изготовлен из древесной муки на пульвербакелитовой связке. Для предотвращения попадания неочищенного масла в полость очищенного фильтрующий элемент уплотнен резиновыми кольцами.

В случае сильного засорения фильтрующего элемента и значительного повышения сопротивления перетеканию масла срабатывает установленный в фильтре перепускной клапан. Клапан отрегулирован на давление 2—2,5 кГ/см2.

Промывку фильтра и смену фильтрующего элемента производят в следующем порядке: отвернуть центральный болт и снять крышку и уплотнитель-ное кольцо; снять фильтрующий элемент и сетку тщательно промыть все детали в керосине или дизельном топливе; отвернуть пробки и слить отстой из корпуса; установить сетку и новый фильтрующий элемент, предварительно поставив уплотнительное кольцо; проверить состояние уплотнительных колец, установить крышку и завернуть центральный болт. При необходимости кольца заменить.
