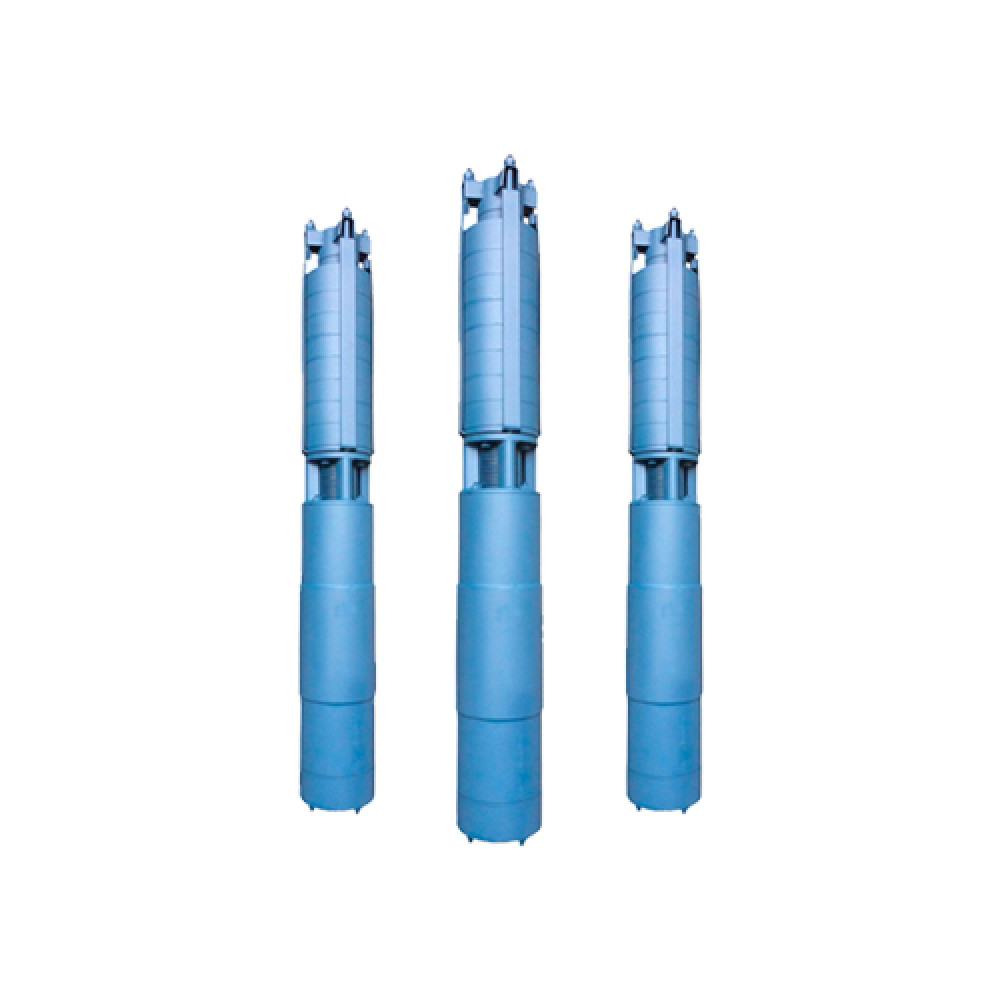

Глубинный насос ЭЦВ 6-10-80 цена 64.579 р. официальный дилер

• Описание

Насосный агрегат типа ЭЦВ предназначен для подачи воды из скважин с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, с температурой до 25 °С с массовой долей твердых механических примесей 0,01% (100 гр/м3), содержанием хлоридов не более 350мг/л, сульфатов — не более 500мг/л, сероводорода -1,5мг/л. Агрегат может быть использован для городского, промышленного и сельскохозяйственного водоснабжения, для орошения, понижения уровня грунтовых вод и для бытовых нужд. Агрегат работает в продолжительном режиме от сети 3-х фазного переменного тока напряжением 380 В частотой 50 Гц. В обозначении типоразмера агрегата входят: буквы ЭЦВ (Э – с приводом от погружного электродвигателя, Ц – центробежный, В – для подачи воды) и цифры, последовательно указывающие: допустимый диаметр обсадной колонны в дюймах (диаметр в мм, уменьшенный в 25 раз и округленный), номинальную подачу (в м3/ч) и напор (в м), соответствующий номинальной подаче.

Схема насоса ЭЦВ

Агрегат состоит из центробежного насоса и погружного электродвигателя. Насос ЭЦВ – одно- или многоступенчатый, с вертикальным исполнением вала.

На всасывающей части агрегата расположена сетка, которая служит для задержания крупных частиц, содержащихся в откачиваемой воде. Каждая ступень (секция) насоса состоит из обоймы, рабочего колеса и отвода лопаточного. Положение рабочих колес на валу фиксируется шпонками, распорными и защитными втулками. Вал насоса вращается в радиальных подшипниках скольжения, смазка которых осуществляется перекачиваемой водой. В верхней части насоса расположен обратный клапан, который служит для удержания столба жидкости в водоподъемных трубах при остановках насоса и обеспечивает плавный запуск при повторных пусках.

Установка агрегата ЭЦВ в скважине.



Правила эксплуатации.

Монтаж и пусконаладочные работы электронасосного агрегата необходимо проводить только внимательно ознакомившись с руководством по эксплуатации, поставляемом в комплекте с агрегатом, и на основании требований, изложенных в нем.

1. Эксплуатация электронасосного агрегата без защитных, пуска-регулирующих станций управления не допускается.
2. Запрещается запуск насосного агрегата вне скважины. До установки насосного агрегата скважина должна быть прокачана до осветления воды (с целью удаления песка, мусора и т.п.).
3. Дебит скважины должен быть больше, чем производительность установленного электронасосного агрегата.
4. При монтаже насосного агрегата запрещается приваривать к его корпусу другие детали.
5. Категорически запрещается снимать обратный клапан, сливную пробку.
6. Потребитель обязан иметь акт на скважину в течение календарного года эксплуатации насоса.
7. Перед запуском насосного агрегата проверить на изоляцию токопроводящий кабель в порядке, указанном в руководстве по эксплуатации.
8. Диаметр водоподъемных труб должен соответствовать марке насосного агрегата.
9. Параметры насосного агрегата (подъем и напор) должны соответствовать параметрам свежины (дебит и динамический уровень).
10. При эксплуатации насоса в гидросистемах под избыточным давлением в обязательном порядке нужно применять устройства: предохранительные, редукционные, обратные клапаны, водонапорные башни и другие устройства, предохраняющие насосный агрегат от гидравлического удара и, как следствие, от преждевременного выхода его из строя.

Преимущества насоса ЭЦВн

• Статор двигателя изготовлен из нержавеющей стали, что увеличивает срок службы насоса.
• При обмотке электродвигателей применяется качественный провод, который выдерживает повышение температуры воды до 100°С.
• Насосная часть изготовлена из нержавеющей стали.
• Насосы оснащены универсальным присоединительным переводником (резьба и фланец).
• Увеличен размер двигателя, что повышает надежность и срок службы насоса.
• Встроенный обратный клапан защищает рабочие колеса от гидравлического удара.
• Установлен графито-металлический подпятник, что обеспечивает высокую стойкость к износу и длительную беcперебойную работу насоса.
• Увеличен коэффициент засыпки обмоточного провода.
• Подшипники выполнены из нитрильного каучука, что обеспечивает стойкость к износу и длительную работу насоса.
• Понижена энергопотребляемость на 3÷5 %.
• Конструкция имеет высокую коррозийную стойкость и прочность благодаря исполнению из нержавеющей стали.
• Насосный агрегат имеет хорошую ремонтопригодность.
• Все насосы проходят 100%-е испытание.

Описание Глубинный насос ЭЦВ 6-10-80

Вы можете купить Глубинный насос ЭЦВ 6-10-80 в ГК Легион V по доступной цене 64.579 р.

Глубинный насос ЭЦВ 6-10-80, описание, фото о товаре.

Обзор и тех. характеристик насоса ЭЦВ 6-10-110

Главная

Обзоры и советы

Обзор глубинного насоса ЭЦВ 6-10-110

ЭЦВ 6-10-110 глубинный центробежный многоступенчатый погружной насос.  Используется в промышленности для водоснабжения из артезианских скважин и перекачивания воды в промышленных объёмах. Применяется на предприятиях МУП ЖКХ, для водоснабжения сельских районов, на городских водоканалах.



Характеристики ЭЦВ 6-10-110:

Э – электроагрегат

Ц – центробежный

В – для воды

6 – внутренний диаметр обсадной трубы скважины в дюймах или 150 мм; (1» = 2,5 см)

10 – подача, м3/час

110 – напор, м

У – климатическое исполнение (умеренный климат).

Мощность двигателя 5,5 кВт 3000 об./мин

Напряжение, 380 В

Масса, 75 кг



Насос ЭЦВ 6-10-110 состоит:

Все насосы ЭЦВ в процессе производства проходят проверку на испытательном стенде. На соответствие заявленным в паспорте гидравлическим и электрическим характеристикам.

Насос специально разработан для непростых условий эксплуатации в скважине. Имеет запас прочности может кратковременно работать даже если идёт превышения предельной допустимой концентрации песка в воде.

Насосная часть

Состоит из ступеней.  Ступень состоит из обоимы, диффузора (лопаточного отвода) и рабочего колеса, которое находятся в корпусе. Рабочее колесо при вращении выталкивает воду в лопаточный отвод. Из лопаточный отвода вода попадает в следующую ступень. С прохождением каждой ступени давления воды возрастает. Чем больше количество и размер ступеней, тем сильнее напор. Ступени между собой соединяются металлическим валом.

Рабочие колёса насоса у ЭЦВ 6-10-110 их 12 шт. с проектированы с учётом повышенных динамических нагрузок. Это продлеваем срок службы насоса. Колёса изготовлены из ударопрочной конструкционной пластмассы.

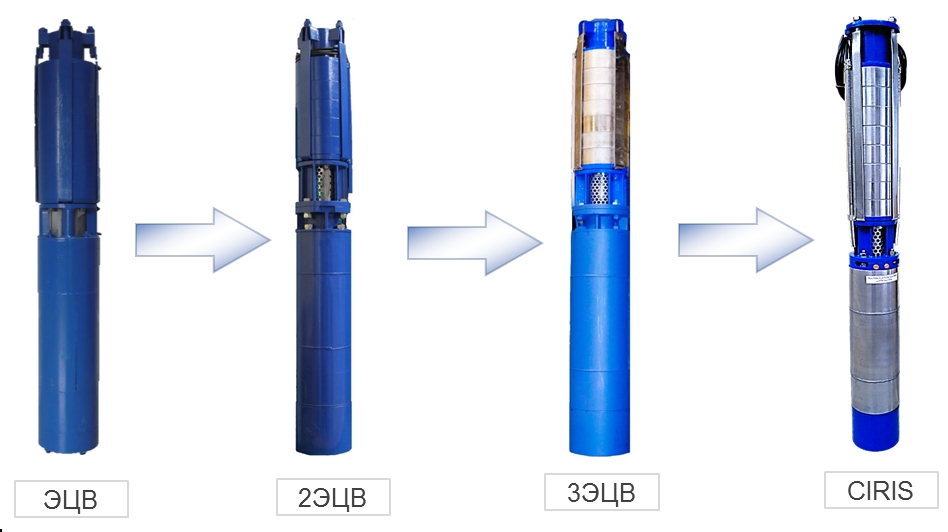

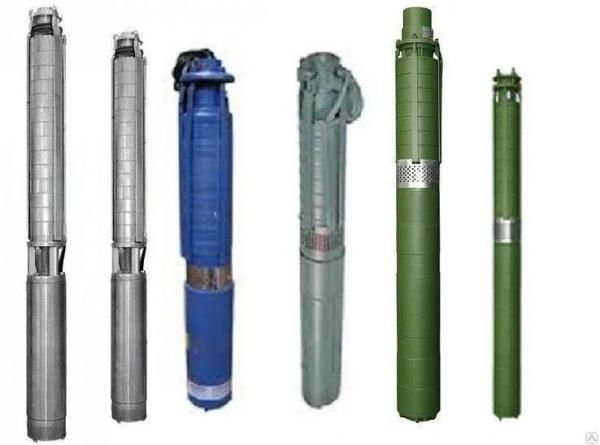

Есть более современные модели насосов с рабочими колёсами из нержавеющей стали от производителей Промбурвод и Ливгидромаш. Правда и цена у насосов ЭЦВ производства Ливны почти в два раза выше, чем у Зелённого насоса ЭЦВ.

В верхней части насоса имеет обратный клапан проходит вода на выходе из насоса. Кроме того, гидравлический клапан предохраняет насос ЭЦВ от поломки при выключении насоса. Клапан перекрывает отверстие и не даёт огромной массе воды из трубы поступать обратно в насос. Также в головной части насоса ЭЦВ есть внутренняя резьба для вкручивания водоподъёмной трубы.

Электродвигатель ПЭДВ

Асинхронный может быть однофазный и трёхфазный. Электродвигатель имеет цельно вытянутый корпус, то есть двигатель устойчив к повреждениям. За счёт длинного ротора эл. двигатель быстрее охлаждается, то есть длинный ротор защищает двигатель от перегрева. Плюс двигатель заполнен водой для охлаждения. Двигатель заполняется водой автоматически после установки агрегата в скважине.

В конструкции ЭЦВ ЗПН нет материалов, способных оказать негативное влияние на качество перекачиваемой воды – насосы полностью соответствует гигиеническим требованиям.

Расшифровка обозначения «ПЭДВ»:

П – погружной

Э – электрический

Д – двигатель

В – водозаполненный

Продаем насосы ЭЦВ производства ЗПН Нижний Новгород в народе «Зелёный насос» много лет.

По ним нет вопросов если насос правильно установлен и подключён через СУЗ (станцию управления и защиты). Станцию управления и защиты надо обязательно устанавливать при монтаже насоса ЭЦВ.

СУЗ Каскад 5-20А для насосов 6-10-110 в автоматическом режиме защищает электродвигатель скважинного насоса ЭЦВ от работы в нештатной ситуации, когда в скважине закончилась вода или скважинный насос не погружен в воду. СУЗ защищает насос ЭЦВ от перекоса по фазам, так как насос ЭЦВ 6-10-110 напряжением 380 В. И другим опасным моментам, которые могут возникнуть при работе насоса в скважине.

Отзывы о насосах ЭЦВ

Один из МУП ЖКХ использует 15 насосов ЭЦВ марки ЗПН «Завод погружных насосов» на своих объектах. Очень довольны некоторые насосы работают уже 4-5 лет.

Ещё один отзыв про тестирование 3-х насосов ЗПН на Воронежском Водоканале. На водоканале концентрация железа превышает предельно допустимую концентрацию в несколько раз. Не смотря на жёсткие условия. Один насос проработал 9 000 часов, второй 11 000 часов, а третий 17 000 часов. При средней наработке на отказ у насосов ЭЦВ 10 500 часов. Результаты доказывают высокую надёжность Зелёных насосов.
