Как правильно подключить тормозной кран на прицепе

Для прицепов высоко нагруженных, использующихся в связке с грузовиками, актуальным является наличие качественной тормозной системы. В ней может быть применён принцип работы как гидравлический, так и пневматический. Важно применять качественный тормозной распределительный кран на автомобильном прицепе, ведь надёжное подключение влияет на безопасность эксплуатации транспортного средства.

Содержание

1. Параметры конструкции
2. Использование контрольного клапана
3. Как тормозной клапан работает во время торможения
4. Особенности однопроводной системы
5. Специфика работы

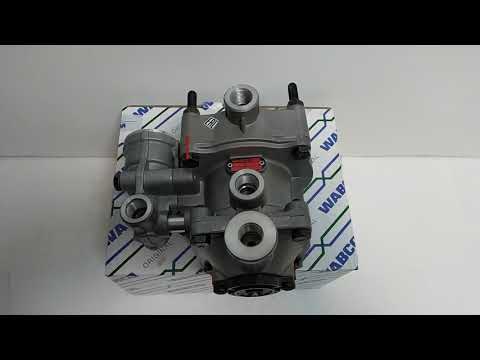

Параметры конструкции

Рассмотрим принцип работы устройства и его конструктивные особенности. Основной задачей узла является контроль тормозов на подсоединённом прицепе. Активация случается в момент, когда значение давления в магистральном трубопроводе упало ниже минимально допустимого уровня.

На практике встречаются два типа конструкции: однопроводный и двухпроводный. Для обоих вариантов есть общие элементы, характерные для всех типов кранов:

• пара клапанов;
• комплект соединительных головок;
• управляющий парный клапан;
• одинарный клапан управления.

Клапаны, отвечающие за манипуляции с тормозной системой, отправляют сжатый газовый объём на потребителей системы от впускного источника. Работа потребителей может происходить как автономно один от другого, так и параллельно. На оба вывода отправляется сигнал о поднятии давления в системе, а к одному аналогу – отправляется противоположный сигнал, оказывающий влияние на понижение давления во время стравливания воздуха при помощи ручного переключателя.

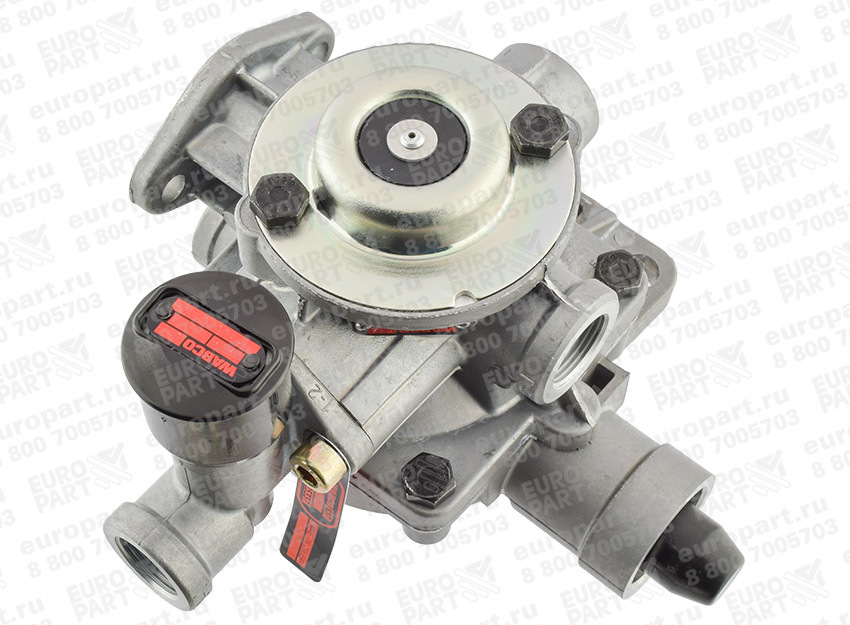

Использование контрольного клапана

Для управления тормозами прицепа в кране используется специальный клапан. В нём есть малый и большой поршень с пружинками, а также три рабочие секции. На среднем поршневом элементе установлен впускной клапан, через пружину удерживаемый в посадочном гнезде. Дополнительно используются такие элементы как мембрана, настроечный винт, отверстие для сброса и шток.

Если система находится не в рабочем состоянии (не тормозит), то на выходные части постоянно отправляется поток воздуха. Газ давит на мембрану с поршнем, чтобы поддерживать шток в нижнем положении. Таким характеристикам способствует повышенная площадь мембраны. Выпускной клапан отстранён из гнезда, поршни перемещены в крайнее верхнее положение. Впускной элемент под воздействием пружинного усилия блокирует прохождение воздуха, а в тормозной магистрали имеется один свободный выход в атмосферу благодаря штоку и разгрузочным отверстиям.

Как тормозной клапан работает во время торможения

В момент активной рабочей фазы сжатый воздух отправляется на выходные отверстия. Через другой канал сжатый газ отправляется на контрольный выход, а далее – на общую магистраль. Эти манипуляции обеспечивают давление на поршень такое, что позволит его уравновесить с усилием снизу.

Поршень, расположенный выше, функционирует из-за силы давления воздуха плюс пружинное усилие. Одновременно должен быть уравновешен средний поршень по аналогичным факторам.

Во время растормаживания сжатый газ отправляется в атмосферу через соответствующий канал. Пружинное усилие переводит поршни в верхнее положение. Параллельно происходит передвижение штока вниз. Также внутренние и внешние входы связываются, ведь этому способствует отрыв клапана из посадочного места.

Сжатый газ вынуждает двигаться шток и поршень вверх, при этом малый и большой поршневой элементы идут в противоположном направлении. Если происходит активация стояночного либо дублирующего тормоза, то сжатый газ направляется по атмосферному каналу ручного крана и удаляется из системы. Уровень давления за мембраной уменьшается, снижая нагрузку на рабочие части. Одновременно происходит упор седла в клапан, отделяя сопряжение с атмосферой. Позже клапан открывается, обеспечивая взаимное сообщение главной магистрали и выходного потока.

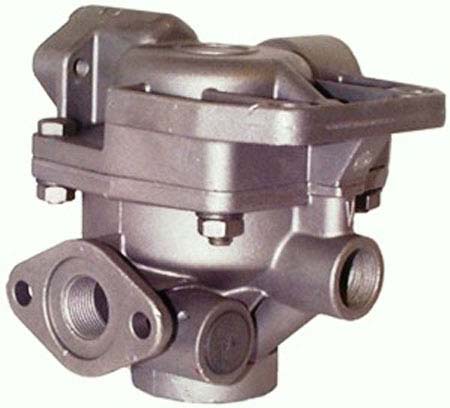

Особенности однопроводной системы

Одним из главных отличий однопроводной системы от двухпроводного аналога является наличие в конструкции клапана управления, разобщительного элемента и L-образной головки. Одна магистраль выполняет контрольные функции и используется для подпитки. Клапан востребован в качестве регулятора, помогающего доводить давление до атмосферного. Если количество Паскалей стремительно уменьшается, то повышается интенсивность торможения.

Кроме указанных частей, в системе присутствует толкатель с мембраной, а также клапаны (выпускной и впускной), ступенчатый поршень. Для их соединения в конструкции предусмотрен специальный стержень. Также в систему встроен нижний поршень.

Специфика работы

Во время торможения кран нагнетает сжатие газа до определённой степени, пока противодействие под поршнем выровняется с усилием, применяемым к мембране. Клапан в такой ситуации участвует в качестве контроллера.

При прохождении сжатого воздуха к рабочим выводам давление внутри полости крана превышает контрольные значения усилия на выходе на 20–100 кПа и запускается опережающее действие тормозов. Необходимое значение давления можно подстроить при помощи вращения винта.

Одинарный защитный клапан в работе системы применяется для стабилизации давления в воздушных полостях, когда происходит внезапное и быстрое снижение давления в магистралях.

Одинарный защитный клапан в работе системы применяется для стабилизации давления в воздушных полостях, когда происходит внезапное и быстрое снижение давления в магистралях.

Также на ОЗК возложена миссия по предотвращению утечки газа из системы, когда падает давление в основном воздушном приводе автомобиля. Это помогает не допустить произвольного торможения колёс прицепа во время движения.

Одинарный клапан настроен на перепускание воздуха, если давление на выходе приблизится к 550 Па. Сжатый газ проникает сквозь вывод в рабочую полость ниже мембраны, потом её путь продолжается в полости перед краном, а затем сжатый объём воздуха отправляется на выход в основную магистраль. Необходимое давление при этом подстраивают регулировочным винтом.
