Гидроусилитель руля Т-40: ремонт схема и сборка

Одной из составляющих рулевой системы трактора является гидроусилитель руля Т-40. Он значительно облегчает усилия тракториста, которые необходимо для поворота направляющих колес в нужном направлении. Сегодня мы рассмотрим его схему и принцип работы, приведем базовые технические характеристики и методы по правильному техническому обслуживанию и ремонту.

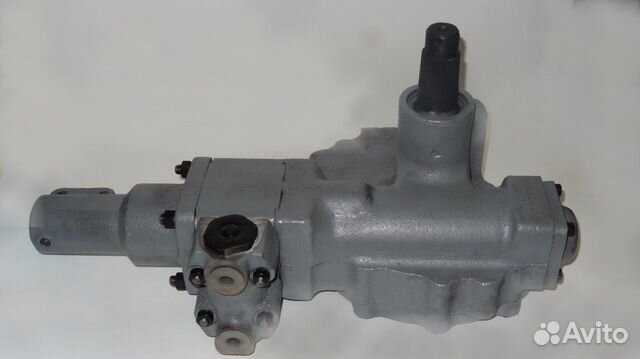

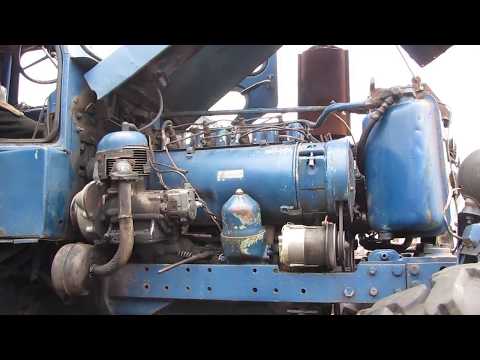

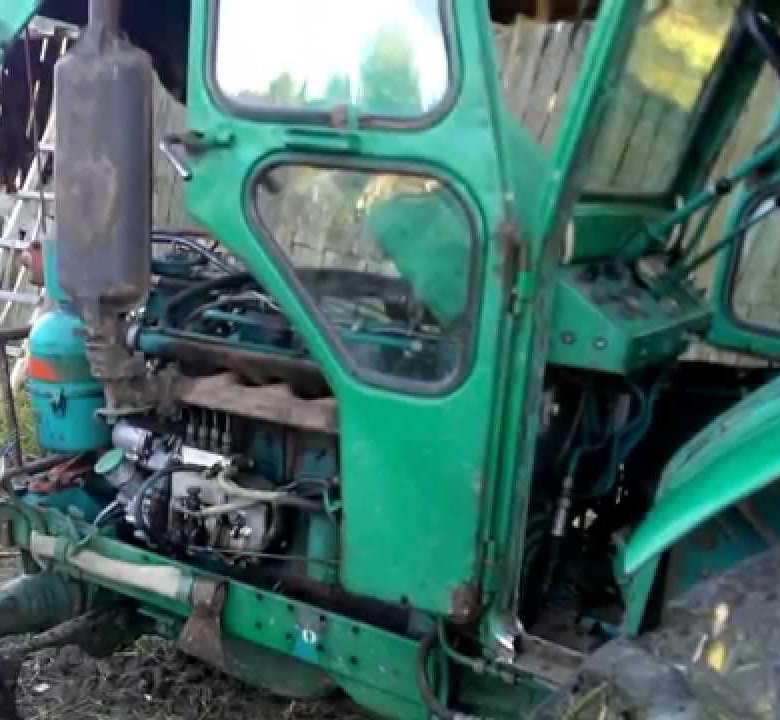

Гидроусилитель руля трактора Т-40

Как мы описывали выше, главное назначение ГУР – уменьшение усилие поворота рулевого колеса тракториста, для требуемого маневра, также он передает одностороннее вращение в необходимом направлении от рулевого колеса к направляющим колесам. Что существенно разгружает само колесо от ударов при езде на неровной поверхности, повышает безопасность и манерность езды.

Важно! Движение трактора будет сохранено даже при повреждении шин.

Схема и принцип работы гидроусилителя трактора

Ниже мы приведем схему управления гидроусилителя руля Т-40, а под ней дадим её пояснение

ГУР располагается в передней части под капотом и главные его составляющие: корпус (3), сошка (1), передняя (27) и задняя (21) крышка. Также к нему относятся золотник 926), упоры (25) гайки (16,20).

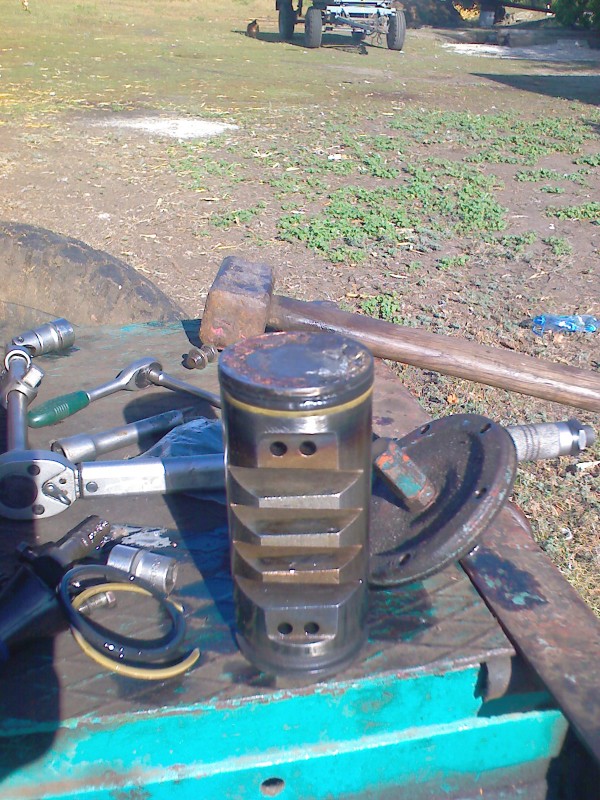

С одной стороны, поршень сделан в виде рейки с тремя зубами различной толщины. Они находятся в зацепе с зубьями детали (1), которые тоже имеет различную толщину. Во время сборки средний зуб ставят в аналогичную впадину. А регулировку зазоров делают с помощью винта (позиция 4).

Ниже мы приведем схему потоков гидросистемы трактора и также дадим её описание.

В момент работы трактора Т-40 поток масла, который направляется насосом (11), делиться на две ветви: к гидроусилителю и к разделительно-агрегатной системе. Деление происходит за счет клапана, номинальный объем на который он рассчитан составляет 10-11 л/мин.

Если происходит увеличение давление в ГУР, то золотник перемещается вниз и тем самым дросселирует выход масла из клапана в навесную систему. Если давление создается в навесной системе, то золотник смещается вниз тем самым дросселируя выход масла к гидроусилителю.

Важно! Если нагрузка идет сразу в двух направлениях, то золотник принимает стандартное положение.

В момент вращение руля две гайки смещаются относительно поршня, так что одна из них подходит к его торцу, а вторая отдаляется из советующего торца.

При этом поток масла, которые ранее делился надвое, пройдет только в через одно направление, где открыто сливное отверстие. Так происходи его пропорциональное деление относительно сечений.

С изменением направления вращения руля работа ГУР аналогично предыдущему.

Для того чтобы ограничить сжатие и преждевременный выход из строя пружины (24) в неё устанавливают упор (25). Получается, что при повороте одна из гаек деформирует пружинную шайбу. Само же усилие на руле будет тем больше, как оно больше сопротивление направляющих колес.

Если давление в система увеличивается более 120 кгс/см2, то масло отожмет шарик клапана (7) и миную усилитель поступит в сливной бак (9)

Сборка и разборка ГУР Т-40

В момент разборки узла поршня необходимо утопить штифт (11), который находится в задней гайке и отвернуть гайку (20), далее снять её вместе с пружинной шайбой (19). Далее выталкиваем винт гидроусилителя трактора (22) в направлении передней крышки и вынимается золотник (26) вместе с упорами и пружинами (24,25).

Сборку нужно осуществлять в обратной последовательности. Только штифт должен быть со стороны задней крышки.

Помните! Перед сборкой нужно промыть все механизмы в чистой дизельном топливе, а золотник смазать дизельным маслом.

При этом он (золотник) должен перемещаться без каких-либо заеданий.

Правильная установка

Винт (позиция 22) имеет многозаходную резьбу. Из-за этого для того чтобы провести сборку правильно нужно выбрать советующий заход, и оставить общий зазор между гайкой (16,20) и поршнем (18) 1 мм (допустимое отклонение не более 0,1 мм).

1. Ставим винт вместе с передней гайкой и крышкой в поршень, так чтоб штифт находился впереди или утолщение его зубца в рабочем положении было направленно вниз. Для этого поворачиваем поршень до момента соответствия отверстия гайки и штифта.

2. Далее намечаем положение штифта в поршне и наворачиваем заднюю гайку.

3. Гайки нужно установить с некоторым натягом на шайбы, затягивайте (20), и держите в торцевом отверстии стержня диаметра 8 мм на глубине около 17 мм вместе с отверткой. Штифт должен войти в отверстие со щелчком.
Устанавливать стержень на более глубокую глубину нельзя, потому что он будет мешать штифту стать на свое место.

Ремонт о обслуживание ГУР

Сама процедура технического обслуживания гидроусилителя Т-40 предусматривает: поиск и устранение различных течей масла через прокладки, уплотнения и различные соединения, доливка масла до нужных уровней и промывка фильтрующих элементов. Обычно ТО гидроусилителя делают каждый 100 моточасов.

Помните! Клапан гидроусилителя регулируют на заводе и ставят пломбу. Нарушить пломбу можно только в случае значительного нарушении параметров.

Перед началом регулировки клапана нудно подсоединить в нагнетательную магистраль манометр. Выворачиваем пробку (10), и между сошкой и брусом ставим упор.

Затем отворачиваем контргайку предохранительного клапана и колпачок. Запускаем двигатель и ставим максимально возможные обороты коленвала. Поворачивая сошку в сторону упора, при помощи руля, регулируем давление пропуска масла через клапан в диапазоне (80 кгс/см2 при 10—35°С и 75 кгс/см2 при температуре более 35°С).
После регулировки все устанавливаем на место. Помните, при работающем двигателе и гидронасосе люфт руля не должен быть более 20°. Если значении люфта более, то необходимо произвести подтяжку соединений вала, сошки и проверить место зацепа сектора вала с зубьями. При надобности произвести их замену.

Регулировка бокового зазора и зацепа зубьев вала, делают следующим образом:

1. Отворачиваем гайку (6), удерживая винт (4) отворачивают контргайку.
2. Завинчиваем винт (4) в крышку на 2 оборота, после этого держа его затягиваем контргайку и колпачок.

Смазка крестовин карданов, нужно смазывать каждый 100 часов работы трактора. Делается это путем нагнетания солидола ручным шприцем до образованию смазки на зазорах.

НаименованиеЗначение
Тип гидроусилителяПоршневой. Распределение масла золотником.
Тип насосаШестеренчатый НШ-32У
Вращение насосаЛевое
Производительность насоса41 л/мин при частоте двигателя 1600 об/мин
Максимальное давление70-85 кгс/см2
Максимально возможный угол поворота вала сошки65 град
Рабочая жидкостьДизельное масло используемое что и в двигателе Д-144

Неисправности рулевого управления трактора т 40

Возможные неисправности и методы устранения | Автор топика: Roch

1.

Неисправность

Отдача (обратные толчки) на рулевом колесе

Причина

Слабо наятянут или изношен приводной ремень насоса

Устранение

Заменить ремень или отрегулировать его положение

2. Неисправность

Рулевое колесо поворачивается с большим усилием

Причина

Слабо натянут или изношен приводной ремень насоса. Низкий уровень жидкости в заправочном бачке. Малое число оборотов холостого хода двигателя. Грязный фильтр заправочного бачка
Низкое рабочее давление насоса гидроусилителя. Имеется воздух в гидроусилителе.

Устранение

Отрегулировать натяжение ремня. Долить жидкость. Отрегулировать обороты холостого хода.
Заменить фильтр. Отремонтировать или заменить насос. Проверить герметичность уплотнений и удалсть воздух

3. Неисправность

Вращение рулевого колеса в среднем положении требует большого усилия

Причина

Неисправность Рейки гидроусилителя
Механическая неисправность в корпусе рейки

Устранение

Проверить рейку и отремонтировать или заменить.

Проверить систему рулевого управления

4. Неисправность

Вращение рулевого колеса в одну из сторон требует большого усилия

Причина

Неисправность рулевой рейки
Устранение

Проверить и отремонтировать рейку или заменить
5. Неисправность

Быстрое поворачивание рулевого колеса требует большого усилия

Причина

Слабо натянут приводной ремент насоса. Слишком малое число оборотов холостого хода. В гидроусилителе имеется воздух.
Неисправность насоса гидроусилителя
Механическая неисправность

Устранение

Отрегулировать натяжение ремня. Отрегулировать работу двигателя. Найти место подсоса воздуха и удалить воздух. Отремонтировать или заменить насос. Проверить механизмы системы рулевого управления

6. Неисправность

Нечеткая работа рулевого управления

Причина

Низкий уровень жидкости в заправочном бачке, течь жидкости. Имеется воздух в гидросистеме. Износ деталей рулевого управления. Нарушена геометрия рулевого привода. Неисправность шин

Устранение

Добавить жидкость, выявить и устранить течь. Проверить герметичность уплотнений и удалить воздух. Проверить состояние узлов и устранить обнаруженные неисправности.
Проверить и при необходимости заменить шины.

7. Неисправность

Шум при работе

Причина

Низкий уровень жидкости в заправочном бачке. Сброс жидкости через предохранительный клапан (свистящий звук при крайнем положении рулевого колеса)

Устранение

Добавить жидкость, проверить отсутствие течи. Установить причину и удалить воздух. Проверить и отремонтировать или заменить насос. Проверить рабочее давление насоса.

8. Неисправность

Вибрация

Причина

Имеется воздух в гидросистеме Механическое повреждение

Устранение

Установить причину и удалить воздух.

Дополнительные проверки для рулевого управления с микропроцессором

9. Неисправность

При движении с большой скоростью поворачивание рулевого колеса требует большого усилия

Причина

Неисправность электронного оборудования.
Неисправность спидометра

Устранение

Обратиться к специалисту. Заменить спидометр или датчик

10. Неисправность

На больших скоростях рулевое колесо поворачивается слишком легко.

Причина

Неисправность электронного оборудования.
Неисправность спидометра.
Неплотное соединение с массой

Устранение

Обратиться к специалисту. Заменить спидометр или датчик

11. Неисправность

Неравномерность усилия при вращении рулевого колеса

Причина

Неисправность электронного оборудования.
Неисправность спидометра.

Устранение

Обратиться к специалисту. Заменить спидометр или датчик

Sergey (Amica) Подскажите пожалуйста. Уже начал снимать рейку с ауди а6 с5 2.8 кватро автомат. Сложно но возможно. Причина, стук рейки с водительской стороны. При движении и даже если стоять и кочать руль. К чему готовится и что там может быть изношенно?

Sergey (Amica) стук постоянный или клгда качаете рулем???

Sergey (Amica) стук по ямкам и когда руль качаешь.

Lenar (Darryn) СКОРЕЕ ВСЕГО ЭТО ТЯГИ.

Sergey (Amica) Ленар, Ага тяги)) Ты думаешь операцию по снятию рейки я начал проводить без Полной проверке Всей ходовой??? Рейку уже отремонтировал и поставил на место. Все отлично. Делал все один.

Sergey (Amica) может втулки разбиты.. божет имеется износ центрального зуба на рулевом вале

Sergey (Amica) Парни, я же написал, все снято, сделано и собранно)

Sergey (Amica) так стук остался????

Sergey (Amica) На 80% Все вылечил.

Andrey (Gail) здравствый подскажите пожалуйста почему при повороте руля не вседа подвывает че может быть митсубиси л 200 2004 г

Tags: Неисправности рулевого управления трактора т 40

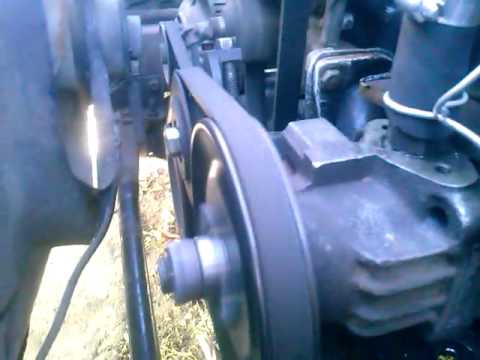

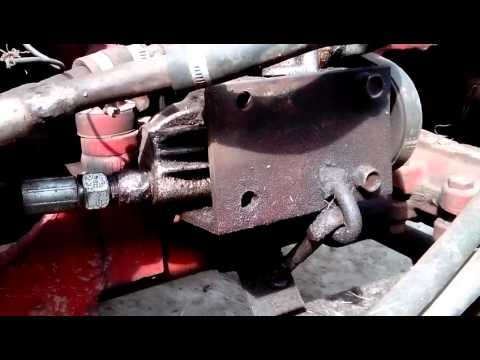

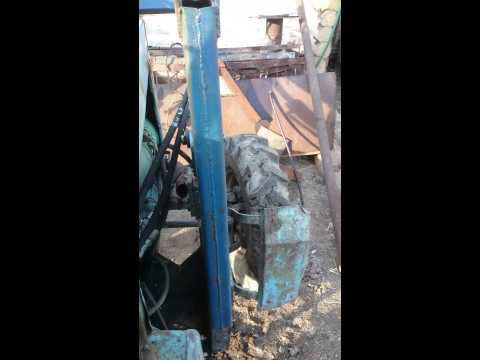

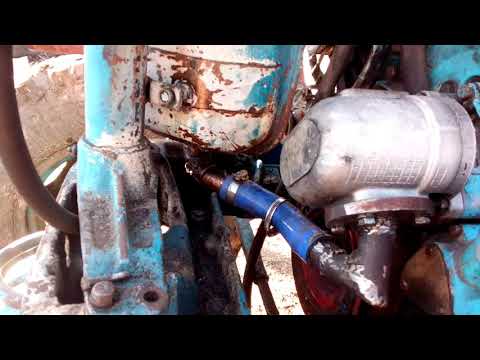

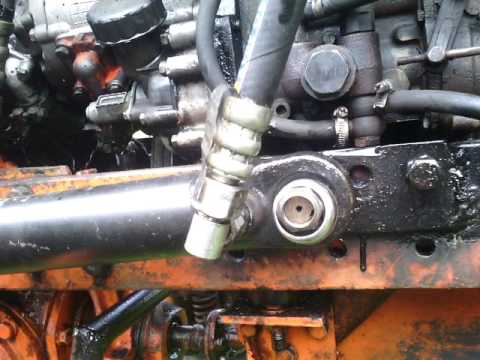

ЛТЗ Т-40. Видео по заявкам №2. ГУР Т-40: неисправности, ремонт.

Как отрегулировать гидроусилитель рулевого управления трактора Т-40? | Автор топика: Алексей

Заменил на Т-40 в гидроусилителе ремкомплект. Рулевое управление как было тяжелым так и осталось. В клапан потока ложил гайку на 8,но ничего не изменилось. Редукционный клапан поджимал для изменения давления. Это тоже не помогло. Но на руле люфт большой. Может на поршне в колонке зазор большой между пружинной шайбой и поршнем. Навеска работает отлично. Свободно поднимает трактор. Какие детали находятся в редукционном клапане гидроусилителя, может в нем чего то не хватает? Кто знает причину, подскажите?

Жанна Это разбирать. смотреть надо. Может пропускная способность штуцерей понижена, Смотреть надо.

Наталия воше не рулит

Системы гидроусилителя Hydro-Boost: диагностика и ремонт

Гидроусилитель был представлен в 1973 году компанией Bendix в качестве альтернативы вакуумному усилителю. Гидроусилитель использует гидравлическое давление системы рулевого управления с усилителем, чтобы помочь водителю при торможении. Есть три причины, по которым автомобиль может быть оснащен гидроусилителем вместо вакуумного усилителя:

  1. Нет доступного источника вакуума, как в дизельных двигателях, или доступный источник вакуума слишком слаб для адекватного питания вакуумного усилителя.
  2. Недостаточно места для вспомогательного устройства.
  3. Транспортному средству требуется больше помощи, чем можно получить от вакуумного усилителя.

Hydro-boost использовался на различных автомобилях с момента его появления, и в настоящее время OEM-приложения включают:

* 1996 г. и новее Cobras и все V8 Mustang;

* Большинство грузовиков GMC/Chevy серий 2500 и 3500;

* Dodge Ram с турбодизелем Cummins;

* Грузовики серии Ford Super Duty с дизельным двигателем; и

* Все автомобили Hummer, включая модель h3.

Правильная диагностика проблем, связанных с гидроусилителем, требует понимания того, как работает система. Типичный гидроусилитель показан на Рисунке 1. Гидроусилитель установлен на одной линии с рулевым механизмом. Насос гидроусилителя руля подает жидкость под давлением как для рулевого механизма с гидроусилителем, так и для гидроусилителя.

Золотниковый клапан
Поток жидкости в гидроусилитель и из него контролируется так называемым золотниковым клапаном. Золотниковые клапаны используются в различных гидравлических компонентах, таких как корпус клапана автоматической коробки передач. Золотниковый клапан представляет собой полый цилиндр с врезанными в него кольцами (см. рис. 2). Поверхность золотникового клапана тщательно отполирована, образуя уплотняющую поверхность. Приподнятые части цилиндра называются площадками, а углубления — кольцевыми канавками.

На рис. 3 показан упрощенный золотниковый клапан, расположенный в отверстии с тремя отверстиями. Путь жидкости под давлением из порта 1 определяется положением золотникового клапана. Золотниковый клапан расположен на рис. 4 таким образом, чтобы обеспечить поток жидкости из порта 1 в порт 2, в то время как порт 3 заблокирован площадкой №1. На рис. 4 показан золотниковый клапан, сдвинутый влево, который изменяет поток жидкости. Теперь поток жидкости идет от порта 1 к порту 3, при этом порт 2 заблокирован землей № 2. Золотниковый клапан гидроусилителя работает аналогичным образом.

Конструкция гидроусилителя
На рис. 5 показан разрез гидроусилителя с маркировкой всех основных компонентов. К ним относятся корпус, силовая камера, узел входного штока, узел рычага, силовой поршень, узел золотникового клапана и выходной шток. Корпус оснащен тремя портами, как показано на рис. 6. Золотниковый клапан входит в точно обработанное отверстие, которое является частью корпуса гидроусилителя, как показано на рис. 7. Посадка между золотниковым клапаном и отверстием такова, что создает уплотнение, в то же время позволяя достаточному количеству жидкости между контактными площадками и отверстием для обеспечения смазки. Положение золотникового клапана определяется узлом рычага, который соединен с входным стержнем.

Педаль не нажата
Когда тормоза не задействованы, золотниковый клапан расположен, как показано на рис. 8. В этом положении жидкость под давлением от насоса гидроусилителя рулевого управления может поступать к рулевому механизму, но не в камеру гидроусилителя. Золотниковый клапан подает воздух из рабочей камеры в возвратную линию бачка насоса гидроусилителя руля.

Нажата педаль
После включения тормоза входной шток перемещается вперед (влево) к узлу силового поршня. Возвратная пружина поршня препятствует перемещению силового поршня и штифта «А» вперед. Это отсутствие движения приводит к тому, что входной шток вдавливает узел клапана ограничения хода в силовой поршень, что приводит к перемещению штифта «В» вперед. Отсутствие движения на штифте «А» и движение вперед штифта «В» заставляет рычаг поворачиваться на штифте «А». Верхняя часть рычага перемещается вперед (влево), что приводит к перемещению золотникового клапана (см. рис. 9).).

Движение золотникового клапана вперед закрывает порт резервуара, который изолирует силовую камеру. Продолжающееся движение золотникового клапана открывает нагнетательный порт насоса гидроусилителя рулевого управления, позволяя жидкости под давлением поступать в камеру привода, в то же время поддерживая поток жидкости к рулевому механизму. Давление в силовой камере заставляет силовой поршень двигаться вперед (влево), что приводит в действие тормоза через выходной шток (см. рис. 10).

Педаль отпущена
После отпускания тормозов возвратная пружина золотникового клапана возвращает золотниковый клапан в исходное положение. Это сбрасывает давление в камере гидроусилителя в бачок насоса гидроусилителя рулевого управления через обратную линию. Силовой поршень и узел рычага возвращаются в исходное положение с помощью возвратных пружин, которые, в свою очередь, возвращают педаль тормоза в исходное положение.

Резервный
Как и вакуумный усилитель, гидроусилитель оснащен резервом или резервом на случай потери источника жидкости под давлением. Отказ в системе рулевого управления с гидроусилителем, например, обрыв шланга, обрыв приводного ремня насоса гидроусилителя или отказ насоса, может привести к потере давления как в гидроусилителе, так и в рулевом механизме. Гидроусилитель использует аккумулятор высокого давления для хранения жидкости гидроусилителя руля под давлением в случае отказа. Используются два типа аккумуляторов: в некоторых гидроусилителях используется внешний аккумулятор, в то время как в других аккумулятор встроен в силовой поршень. Аккумулятор мог быть как пружинного, так и азотного типа.

В случае потери жидкости под давлением аккумулятор обеспечивает от двух до трех остановок с усилителем. При первом торможении после остановки двигателя или потери рулевого управления вы обнаружите, что доступно от 60 до 75% обычной помощи. Если вы отпустите и снова нажмете на тормоз, вы обнаружите примерно от 30% до 40% помощи, а затем снова примерно от 10% до 20%, пока вы не истощите все сохраненные резервы помощи. Как только вы истощите все сохраненное давление, тормоза больше не будут иметь усилителя и будут работать в ручном режиме.

При нормальной работе аккумулятор заряжается давлением насоса через блок обратного клапана (см. рис. 11). Обратный клапан пропускает жидкость в аккумулятор, но предотвращает ее утечку. Когда давление в силовой камере падает из-за неисправности, рычажный механизм входного штока блокирует рычажный механизм силового поршня и вызывает открытие обратного клапана. Открытый обратный клапан выпустит жидкость, хранящуюся в аккумуляторе, в силовую камеру, которая обеспечит усиление мощности.

Чувство педали
Гидроусилитель создает ощущение педали, отличное от вакуумного усилителя. Основную функцию можно проверить, сильно нажав на педаль тормоза при выключенном двигателе, а затем запустив двигатель, слегка нажимая на педаль. При правильной работе педаль тормоза должна опускаться вниз, а затем снова упираться в ногу. Проседание педали при запуске двигателя является результатом избыточного давления в силовой камере. Как только система гидроусилителя руля находится на полном давлении, это приводит к тому, что педаль отталкивается от давления вашей ноги.

Диагностика
Для правильной работы гидроусилителя требуется постоянный источник жидкости гидроусилителя руля под давлением. Проблемы в системе ГУР отразятся на работе гидроусилителя.

Точная диагностика гидроусилителя зависит от сочетания понимания его функции с логическим подходом к диагностике. Проблемы с гидроусилителем обычно делятся на следующие категории:

* Проблемы с шумом;

* Медленный или неполный возврат педали;

* Слишком чувствительное торможение; и

* Тормоза с автоматическим включением Примечание. Каждый из них рассматривается в следующих разделах.

Усилитель шума

1. Подтвердите жалобу, обязательно отметив тип шума и время его возникновения. Если шум возникает при сильном усилии на педаль тормоза или при быстром отпускании педали, перейдите к шагу 2. Если шум возникает при слабом усилии на педаль тормоза, на холостом ходу двигателя — без усилия на педаль или при нормальных условиях вождения, перейдите к шагу 3.

2. Шум возникает при сильном усилии на педаль тормоза или при быстром отпускании педали: см. шумы при нормальной работе, перечисленные ниже. Скорее всего, слышимые шумы являются нормальными в зависимости от типа условий.

3. Дайте машине поработать, пока двигатель не прогреется до нормальной рабочей температуры. Дублируйте рабочие условия выше и прислушайтесь к шуму.

4. Сравните результаты с нормальными шумами, перечисленными в разделе «Дополнительная информация», и с известной приемлемой системой.

Шумы при нормальной работе
Правильно работающие гидроусилители издают определенные шумы. Эти шумы возникают, по большей части, когда педаль тормоза манипулируют способом, не связанным с повседневным стилем вождения. К общим категориям нормальных рабочих шумов относятся (1) шипящие шумы и (2) лязг/стук.

Гидроусилитель будет издавать обычные шипящие звуки, когда усилие на педали тормоза превышает нормальное (40 фунтов и выше). Шипение особенно заметно, когда автомобиль неподвижен, и его интенсивность будет увеличиваться, когда давление на педаль превышает 40 фунтов. и рабочая температура системы увеличивается. Громкие шипящие звуки при нормальном (от 20 до 25 фунтов) усилии на педаль требуют расследования.

Стук, лязг или щелчки будут слышны при быстром отпускании педали тормоза из-за сильного (от 50 до 100 фунтов) усилия на педали.

Медленный или неполный возврат педали:

1. Запустите насос на высоких оборотах холостого хода.

2. Потяните педаль тормоза назад с усилием примерно 10 фунтов. заставить и отпустить. Измерьте расстояние до половицы.

3. Сделать 100 фунтов. применение тормоза. Отпустите педаль тормоза и измерьте расстояние до половицы. Педаль тормоза должна вернуться в нормальное положение (шаг 2). Если измерения совпадают, перейдите к шагу 5.

4. Если педаль тормоза не возвращается должным образом, проверьте, свободно ли работает педаль. При необходимости исправьте любое прилипание или заедание.

5. Если тормоза самодействующие и педаль свободна, проверьте, нет ли засорения в обратном трубопроводе или перегиба соединения между гидроусилителем и бачком насоса. Если обнаружено препятствие или перегиб, перейдите к шагу 6, в противном случае перейдите к шагу 7.

6. При необходимости удалите препятствие или замените линию. Если состояние сохраняется, проверьте, не поврежден ли реакционный конец. В случае повреждения гидроусилитель следует заменить или отремонтировать.

7. Если педаль тормоза не заедает, а обратная линия свободна от препятствий, снимите крышку главного цилиндра.

8. Наблюдайте за тормозной жидкостью в бачке, быстро нажимая педаль тормоза на один дюйм.

9. Поверхность жидкости должна иметь движение или излив в передней части резервуара. Незначительное фонтанирование может произойти в заднем резервуаре. Если в переднем бачке не происходит движения или выплескивания жидкости, блок гидроусилителя неисправен и подлежит замене или ремонту.

Выполнение базовой проверки:

1. Двигатель (насос) выключен, нажмите и отпустите педаль тормоза четыре раза, чтобы сбросить все гидравлическое давление гидроусилителя.

2. Нажмите педаль тормоза и удерживайте ее с легким усилием, затем запустите двигатель. Если силовая часть работает правильно, педаль слегка опустится, а затем удержится. Для удержания педали в этом положении потребуется меньшее усилие. Если силовая часть НЕ работает, перейдите к шагу 3, в противном случае перейдите к шагу 4.

3. Если силовая часть не работает должным образом, проверьте уровень в резервуаре насоса. Если уровень низкий, добавьте жидкость и повторите базовую проверку плюс проверку гидравлической герметичности (шаги 4–5). Если уровень жидкости в норме, переходите к шагу 6. ​​

4. Проверка герметичности гидравлической системы рулевого управления: Тщательно очистите гидроусилитель и все шланговые соединения. Запустите двигатель и дайте ему поработать на холостом ходу. Если фитинги шлангов не протекают, переходите к шагу 5.

5. Проверьте гидроусилитель на герметичность. Нажмите на педаль тормоза с усилием примерно 100 фунтов. нажмите и удерживайте, проверяя фитинги шлангов гидроусилителя на наличие утечек. Не удерживайте педаль тормоза при нагрузке 100 фунтов. усилие в течение более пяти секунд за один раз. Если гидроусилитель протекает, он неисправен и подлежит замене или ремонту. Если течи в гидроусилителе или шлангах не обнаружено, не ремонтируйте и не заменяйте их.

6. Уровень жидкости в норме: проверьте натяжение и состояние приводного ремня. Если приводной ремень ослаблен или поврежден, затяните или замените его, как требуется, и повторите базовую проверку (шаги 1-2). Если скорость насоса низкая, отрегулируйте и повторите базовую проверку. Если скорость насоса в норме, выполните проверку расхода насоса и давления сброса.

7. Если производительность насоса ниже минимальной спецификации, замените и повторите базовую проверку. Если все тесты и проверки в порядке, усилитель неисправен и должен быть заменен или отремонтирован.

8. Если силовая часть работает, выполните следующие действия по порядку.

9. Проверка сохранения давления в гидроаккумуляторе: Запустите насос на среднюю скорость, приложите усилие к педали тормоза до 100 фунтов. не более чем на пять секунд, а затем заглушите двигатель.

10. Подождите 90 секунд и нажмите на тормоз. Два или более приложений должны поддерживаться питанием. Если приложения не поддерживаются усилителем, гидроусилитель неисправен и должен быть заменен или отремонтирован. Если приложения работают с питанием, перейдите к следующему шагу.

11. Тщательно очистите гидроусилитель и все шланговые соединения. Запустите двигатель и дайте ему поработать на холостом ходу. Если фитинги шлангов не протекают, перейдите к шагу 5.

12. Проверьте гидроусилитель на наличие утечек. Нажмите на педаль тормоза с усилием примерно 100 фунтов и удерживайте ее, проверяя фитинги шлангов гидроусилителя на наличие утечек. Не удерживайте педаль тормоза при нагрузке 100 фунтов. усилие в течение более пяти секунд за один раз. Если гидроусилитель протекает, он неисправен и подлежит замене или ремонту. Если течи в гидроусилителе или шлангах не обнаружено, не ремонтируйте и не заменяйте их. Выполните тест на герметичность тормозной системы.

13. Проверка герметичности тормозной системы – Нажмите и отпустите педаль тормоза несколько раз, затем удерживайте педаль нажатой со средним усилием от 25 до 35 фунтов. Если педаль не проваливается, гидравлическая система не протекает. Если педаль отваливается, переходите к следующему шагу.

Педаль отваливается под постоянным давлением – негерметична гидравлическая тормозная система. Проверьте наличие внешних утечек в колесных цилиндрах, суппортах, шлангах и магистралях. Если утечек не обнаружено, необходимы дополнительные диагностические действия.

Сервис
Гидроусилитель не подлежит обслуживанию в полевых условиях. Если блок не работает должным образом, его необходимо заменить. Процесс замены прост, но кровотечение иногда может быть сложным. Предлагаю на выбор методики в этой области. Предполагается, что тормозные системы с гидроусилителем являются самопрокачивающимися, но это не всегда соответствует действительности.

Метод прокачки 1:

1. Замените любую гидравлическую линию с внешними повреждениями. Установите новые уплотнения для всех отсоединенных фитингов (при необходимости) и установите линейный фильтр гидроусилителя руля. Затяните все фитинги шлангов в соответствии со спецификациями оригинального оборудования.

2. Промойте всю систему рулевого управления с усилителем, используя жидкость, рекомендованную производителем автомобиля. Заполните резервуар насоса до необходимого уровня.

3. Заблокировать двигатель, чтобы провернуть коленчатый вал без запуска. Заблокируйте колеса, установите трансмиссию в нейтральное положение или включите стояночный тормоз, затем проверните двигатель на 5–10 секунд (избегайте перегрева стартера).

4. При необходимости наполните резервуар насоса. Повторяйте шаг 3, пока уровень не станет правильным.

5. Разрешить запуск двигателя. Запустите двигатель и дайте поработать на холостом ходу. Медленно поверните рулевое колесо от упора до упора несколько раз.

6. Выключите двигатель и проверьте уровень и состояние жидкости. Добавьте или удалите жидкость по мере необходимости. Если жидкость пенится, подождите один час, затем снова проверьте уровень. Повторяйте шаги 5 и 6 до тех пор, пока уровень жидкости не станет правильным и не будет никаких признаков проблем с воздухом.

ПРИМЕЧАНИЕ. Многие из вас знают, что системы усилителя рулевого управления Ford очень подвержены проблемам, связанным с воздухом. Наиболее эффективным способом удаления воздуха из этих систем является создание вакуума в бачке насоса гидроусилителя руля. Этот метод можно использовать в большинстве систем рулевого управления с усилителем.

Метод прокачки 2:

1. Снимите возвратную линию с гидроусилителя и заглушите конец пробкой или болтом соответствующего размера.

2. Подсоедините отрезок прозрачного шланга длиной от двух до трех футов к обратному порту гидроусилителя. Поместите конец шланга в пустой контейнер емкостью не менее 1 галлона.

3. Заполните бачок насоса гидроусилителя рулевого управления подходящей жидкостью.

4. Заблокировать двигатель, чтобы провернуть коленчатый вал без запуска. Заблокируйте колеса, установите трансмиссию в нейтральное или стояночное положение и включите стояночный тормоз, затем проверните двигатель на 5–10 секунд (избегайте перегрева стартера), медленно нажимая и отпуская педаль тормоза.

5. При необходимости наполните резервуар насоса. Повторяйте шаг 4 до тех пор, пока в обратке от гидроусилителя не будет видно воздуха.

6. Снимите прозрачный шланг с обратного порта и подсоедините возвратную линию к насосу.

7. Разрешить запуск двигателя. Запустите двигатель и дайте поработать на холостом ходу. Медленно поверните рулевое колесо от упора до упора несколько раз.

8. Выключите двигатель и проверьте уровень и состояние жидкости. Добавьте или удалите жидкость по мере необходимости. Если жидкость пенится, подождите один час, затем снова проверьте уровень. Повторяйте шаги 7 и 8 до тех пор, пока уровень жидкости не станет правильным и не будет никаких признаков проблем с воздухом.

Процедура
Используйте любую из этих процедур прокачки при замене или обслуживании любого компонента в системе гидроусилителя. При нормальных условиях движения воздух, который остается в системе, удаляется, если компоненты установлены правильно и в системе нет ограничений потока. Всегда обращайтесь к руководству по обслуживанию автомобиля для конкретных процедур установки и тестирования.

Промывка гидроусилителя руля
Помимо требования правильного давления, очень важно, чтобы жидкость была чистой. Допуски подвижных частей внутри гидроусилителя таковы, что лишь небольшое количество загрязнений может вызвать неисправность. Особенно это касается золотникового клапана. Допуски, необходимые для образования уплотнения «металл-металл», довольно малы, и любые загрязнения или скопление потускнения могут помешать плавной работе золотникового клапана. Поскольку золотниковый клапан управляет потоком жидкости в силовую камеру и из нее, очень важно, чтобы он функционировал должным образом.

Любое транспортное средство, оснащенное гидроусилителем, получит пользу от периодической промывки гидроусилителя руля. Единственное, вам нужно выполнить дополнительный шаг, чтобы обеспечить промывку силовой камеры гидроусилителя и внутренних частей. При выполнении промывки медленно нажмите и отпустите педаль тормоза, чтобы новая жидкость попала в гидроусилитель. Если вы пропустите этот шаг, у вас будет большое количество старой жидкости в гидроусилителе, которая будет смешиваться с новой жидкостью после нажатия и отпускания тормоза пару раз.

Диагностика и обслуживание гидроусилителя несложны, особенно если вы знаете, как работает система. Применение этих знаний с систематическим подходом позволит быстро и точно диагностировать эти системы.

Встроенный роторный усилитель — гидравлический роторный усилитель тормозов — Руководство по поиску и устранению неисправностей

Главная страница обслуживания
Встроенный роторный — Гидравлический роторный усилитель тормозов — Руководство по поиску и устранению неисправностей — NGC

Встроенный роторный — Гидравлический роторный усилитель тормозов — Руководство по поиску и устранению неисправностей — NGC

Перейти к разделу
1. Введение
2. Таблица симптомов
3. Воздух в тормозе
4. Переключатель давления
5. Соленоид
6. Бустер
7. Воздушный цилиндр
Наверх

Симптом Возможная причина Корректирующее действие
Аварийный сигнал 4011 , 5. 4011, 6.4011, 7.4011 ОТКАЗ ВКЛЮЧЕНИЯ ТОРМОЗА ПОВОРОТНОГО ТОРМОЗА Воздух не подключен. Проверьте подключение воздуха.
Воздух в тормозе. Прокачать тормоз.
Неисправность реле давления. Проверьте реле давления.
Неисправен соленоид. Проверить соленоид.
Поврежденные уплотнения усилителя тормозов. Используйте набор инструментов для прокачки, чтобы проверить давление.
Воздушный цилиндр заедает. Отремонтировать вал цилиндра.
Люфт. Плохая отделка поверхности. Воздух в тормозе. Прокачать тормоз.
Неисправен соленоид. Проверить соленоид.
Поврежденные уплотнения усилителя тормозов. Используйте набор инструментов для прокачки, чтобы проверить давление.
Аварийный сигнал 4003 или 6. 4003 Неисправность отпускания тормоза вращения В пневмоцилиндре не установлена ​​обратная линия Установите воздухопровод, см. Поворотный механизм — гидравлический усилитель тормозов, втягивание воздухопровода — установка.
Неисправность реле давления. Проверьте реле давления.
Гидравлическое масло вытекает из-под диска. Возможно, повреждено уплотнение поворотного тормоза. Замените вращающееся уплотнение. См. комплект уплотнений роторного тормоза.
