Гидрораспределитель 4WE6G, Ду=6мм, схема по ГОСТ

Главная/Гидравлическое оборудование/Гидрораспределители/Гидрораспределители с электромагнитным управлением 4WE6, 4WE10/Гидрораспределитель 4WE6G

Предыдущий

Следующий

Описание

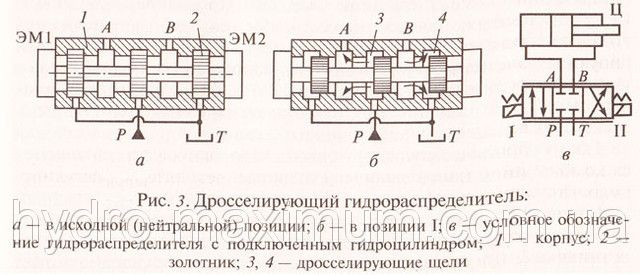

 Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Обозначение гидрораспределителя  4WE6:
4 WE 6 G
4 — количество каналов
WE— с электромагнитным управлением
6  — диаметр условного прохода
G — схема распределения потока рабочей жидкости

Основные параметры гидрораспределителя 4 WE 6:
Рабочее давление, МПа    — Каналы P,A,B — 32,
                                         — Канал T -16
Расход жидкости, л/мин    — 80
Масса: с 1 катушкой, кг     — 1,2
           с 2 катушками, кг   — 1,6
Рабочая жидкость             — Минеральное масло
Диапазон температур, °С  -20. ..+70
Диапазон вязкости, сСт      — 2,8…380

Катушка электромагнитная MF 50
Монтажная плита гидравлическая CETOP 03 WE6

Таблица исполнений гидрораспределителей, с одним магнитом, по гидросхеме:

Обозначение	Atos	Гидроаппарат, г. Ульяновск	«Rexroth»	«Vickers»	«Parker»	«Duplomatic»	«Aron»
4WE6HA	DHI-0610-X…	ВЕ6 14A…; РЕ6 14A…	4WE6HA 5X/*NZ4	DG4V-3S-0B-M- U-*5-60	D1,,,W2E,,,	DS3-SA2…	AD3E02E…
4WE6EA	DHI-0611-X. ..	ВЕ6 44A…; РЕ6 44A…	4WE6EA 5X/*NZ4	DG4V-3S-2B- U-*5-60
4WE6JA	DHI-0613-X…	ВЕ6 34A…; РЕ6 34A…	4WE6JA 5TXNZ4	DG4V-3S-6B-M-U-*5-60	D1,,,W4E,,,	DS3-SA3…	AD3E03E…
4WE6GA	DHI-0614-X…	ВЕ6 64A…; РЕ6 64A…	4WE6GA 5X/*NZ4	DG4V-3S-8BL-M-U-*5-60	D1,,,W9K,,,	DS3-SA4…	AD3E04E…
4WE6Y	DHI-0631/2/A-X	ВЕ6 574E. ..	4WE6Y 5X/*NZ4		D1,,,W20H,,,	DS3-TB…	AD3E16F…
4WE6D	DHI-0631/2-X…	ВЕ6 574A…; РЕ6 574A…	4WE6D 5X/*NZ4	DG4V-3S-2A-M-U-*5-60	D1,,,W20B,,,	DS3-TA…	AD3E16E…
4WE6C	DHI-0630/2-X…	ВЕ6 574…; РЕ6 574…	4WE6C 5X/*NZ4	DG4V-3S0A-VMM-U-*5-60	D1,,,W30B,,,	DS3-TA02…	AD3E15E…
3WE6A	DHI-0632/2-X 24DC	1ВЕ66573. ..; 1РЕ6573…	3WE6A 5X/A*NZ4	DG4V-3S-22A-M-U-*5-60

Таблица исполнений гидрораспределителей, с двумя магнитами, по гидросхеме:

Обозначение	Atos	Гидроаппарат, г. Ульяновск	«Rexroth»	«Vickers»	«Parker»	«Duplomatic»	«Aron»
4WE6H	DHI-0710-X…	ВЕ6 14…; РЕ6 14…	4WE6H 5X/*NZ4	DG4V-3S-0C-M- U-*5-60	D1,,,W2C,,,	DS3-S2…	AD3E02C…
4WE6E	DHI-0711-X. ..	ВЕ6 44…; РЕ6 44…	4WE6E 5X/*NZ4	DG4V-3S-2CM- U-*5-60	D1,,,W1C,,,	DS3-S1…	AD3E01C…
4WE6J	DHI-0713-X…	ВЕ6 34…; РЕ6 34…	4WE6J 5X/*NZ4	DG4V-3S-6CM- U-*5-60	D1,,,W4C,,,	DS3-S3…	AD3E03C…
4WE6G	DHI-0714-X…	ВЕ6 64…; РЕ6 64…	4WE6G 5X/*NZ4	DG4V-3S-8CM- U-*5-60	D1,,,W9C,,,	DS3-S4…	AD3E04C…
4WE6F	DHI-0715-X. ..	ВЕ6 54…; РЕ6 54…	4WE6F 5X/*NZ4
4WE6U	DHI-0717-X…	ВЕ6 134…; РЕ6 134…	4WE6U 5X/*NZ4		D1,,,W15C,,,	DS3-S19…	AD3E66C…
4WE6M	DHI-0718-X…	ВЕ6 24…; РЕ6 24…	4WE6M 5X/*NZ4	DG4V-3S-7CM- U-*5-60	D1,,,W6C,,,	DS3-S10…	AD3E05C…
4WE6С OF	DHI-0750/2-X. ..	ВЕ6 574ОФ…; РЕ6 574ОФ…	4WE6D/OF *NZ4		D1,,,W30D,,,	DS3-RK…	AD3E19D…
4WE6D OF	DHI-0751/2-X…	ВЕ6 574АОФ…; РЕ6 574АОФ…	4WE6D/OF *NZ4		D1,,,W1A,,,		AD3E20D…
3WE6А OF	DHI-0752/2-X…	ВЕ6 573ОФ…; РЕ6 573ОФ…	3WE6А/OF *NZ4		D1,,,W20D,,,		AD3E21D…

Параметры

Модель гидрораспределителя

4WE6G

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 64

Модификации

Быстрый просмотр

Гидрораспределитель 4WE6R

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6R

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 94

Быстрый просмотр

Гидрораспределитель 4WE6Y

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6Y

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 574Е

Быстрый просмотр

Гидрораспределитель 4WE6D

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6D

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 574А

Быстрый просмотр

Гидрораспределитель 4WE6DOF

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6DOF

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 574А.ОФ

Быстрый просмотр

Гидрораспределитель 4WE6E

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6E

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 44

Быстрый просмотр

Гидрораспределитель 4WE6EA

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6EA

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 44А

Быстрый просмотр

Гидрораспределитель 4WE6EB

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6EB

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 44Б

Быстрый просмотр

Гидрораспределитель 4WE6F

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6F

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 54

Быстрый просмотр

Гидрораспределитель 4WE6H

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6H

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 14

Быстрый просмотр

Гидрораспределитель 4WE6J

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6J

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 34

Быстрый просмотр

Гидрораспределитель 4WE6M

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6M

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 24

Быстрый просмотр

Гидрораспределитель 4WE6C

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6C

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 574

Быстрый просмотр

Гидрораспределитель 4WE6U

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6U

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 134

Отзывы (2)

Находится в разделах

Гидрораспределители с электромагнитным управлением 4WE6, 4WE10

Аксессуары

Комплект

Назад

Гидрораспределитель 4WE10E, Ду=10мм, схема по ГОСТ

Главная/Гидравлическое оборудование/Гидрораспределители/Гидрораспределители с электромагнитным управлением 4WE6, 4WE10/Гидрораспределитель 4WE10E

Предыдущий

Следующий

Описание

Параметры

Модель гидрораспределителя

4WE10E

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=10мм, схема по ГОСТ — 44

Модификации

Быстрый просмотр

Гидрораспределитель 4WE10R

Рейтинг:

1 голос

Артикул: нет

Гидрораспределители 4WE10 аналогичны по присоединительным размерам 1РЕ10, ВЕ10, РХ10. 4WE10 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE10R

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=10мм, схема по ГОСТ — 94

Быстрый просмотр

Гидрораспределитель 4WE10C

Рейтинг:

1 голос

Артикул: нет

Гидрораспределители 4WE10 аналогичны по присоединительным размерам 1РЕ10, ВЕ10, РХ10. 4WE10 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE10C

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=10мм, схема по ГОСТ — 574

Быстрый просмотр

Гидрораспределитель 4WE10D

Рейтинг:

1 голос

Артикул: нет

Гидрораспределители 4WE10 аналогичны по присоединительным размерам 1РЕ10, ВЕ10, РХ10. 4WE10 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE10D

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=10мм, схема по ГОСТ — 574А

Быстрый просмотр

Гидрораспределитель 4WE10Y

Рейтинг:

1 голос

Артикул: нет

Гидрораспределители 4WE10 аналогичны по присоединительным размерам 1РЕ10, ВЕ10, РХ10. 4WE10 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE10Y

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=10мм, схема по ГОСТ — 574Е

Быстрый просмотр

Гидрораспределитель 4WE10EA

Рейтинг:

1 голос

Артикул: нет

Гидрораспределители 4WE10 аналогичны по присоединительным размерам 1РЕ10, ВЕ10, РХ10. 4WE10 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE10EA

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=10мм, схема по ГОСТ — 44А

Быстрый просмотр

Гидрораспределитель 4WE10EB

Рейтинг:

1 голос

Артикул: нет

Гидрораспределители 4WE10 аналогичны по присоединительным размерам 1РЕ10, ВЕ10, РХ10. 4WE10 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE10EB

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=10мм, схема по ГОСТ — 44Б

Быстрый просмотр

Гидрораспределитель 4WE10F

Рейтинг:

1 голос

Артикул: нет

Гидрораспределители 4WE10 аналогичны по присоединительным размерам 1РЕ10, ВЕ10, РХ10. 4WE10 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE10F

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=10мм, схема по ГОСТ — 54

Быстрый просмотр

Гидрораспределитель 4WE10G

Рейтинг:

1 голос

Артикул: нет

Гидрораспределители 4WE10 аналогичны по присоединительным размерам 1РЕ10, ВЕ10, РХ10. 4WE10 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE10G

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=10мм, схема по ГОСТ — 64

Быстрый просмотр

Гидрораспределитель 4WE10H

Рейтинг:

1 голос

Артикул: нет

Гидрораспределители 4WE10 аналогичны по присоединительным размерам 1РЕ10, ВЕ10, РХ10. 4WE10 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE10H

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=10мм, схема по ГОСТ — 14

Быстрый просмотр

Гидрораспределитель 4WE10J

Рейтинг:

1 голос

Артикул: нет

Гидрораспределители 4WE10 аналогичны по присоединительным размерам 1РЕ10, ВЕ10, РХ10. 4WE10 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE10J

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=10мм, схема по ГОСТ — 34

Быстрый просмотр

Гидрораспределитель 4WE10M

Рейтинг:

1 голос

Артикул: нет

Гидрораспределители 4WE10 аналогичны по присоединительным размерам 1РЕ10, ВЕ10, РХ10. 4WE10 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE10M

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=10мм, схема по ГОСТ — 24

Отзывы (1)

Находится в разделах

Гидрораспределители с электромагнитным управлением 4WE6, 4WE10

Аксессуары

Комплект

Назад

Гидрораспределители типов Р202, Рн202, Р323, Рн3230

Технические характеристики

Рис. 1. Схема расшифровки обозначения гидрораспределителей типа Р

Рис. 2. Схема расшифровки обозначения гидрораспределителей типа Рн

Краткое описание конструкции и работы

            Гидрораспределители состоят из следующих основных узлов и деталей: золотника управления (пилота)1, корпуса 3, золотника 5, крышек 4, шайб 6, пружин 7, дроссельной плиты 2.

            Гидрораспределители с гидравлическим центрированием золотника имеют дополнительные детали плунжер 1 и втулку 2.

            Гидрораспределители с ограничением хода золотника имеют в крышках регулирующий элемент – винт 1, позволяющий изменять или полностью закрывать ход главного золотника в ту или другую сторону.

            Гидрораспределители с непосредственным управлением (ручным – от рукоятки или кнопки, ножным и механическим – от кулачка или тяги) представлены на рис. 6:

            I – варианты исполнения с управлением от рукоятки;

            II а – узел ножного управления;

            II б – узел механического управления от кулачка;

            II в – узел механического управления от тяги;

            III а – узел пружинного центрирования золотника;

            III б – узел фиксации положения золотника для схем 574, 574А, 575, 575А;

            III в – узел возврата золотника пружиной к цилиндровому отверстию В.

            Четырехлинейные гидрораспределители отличаются от пятилинейных наличием обводного канала Е, объединяющего сливные полости.

            Схемы распределения потока рабочей жидкости приведены в табл. 3.

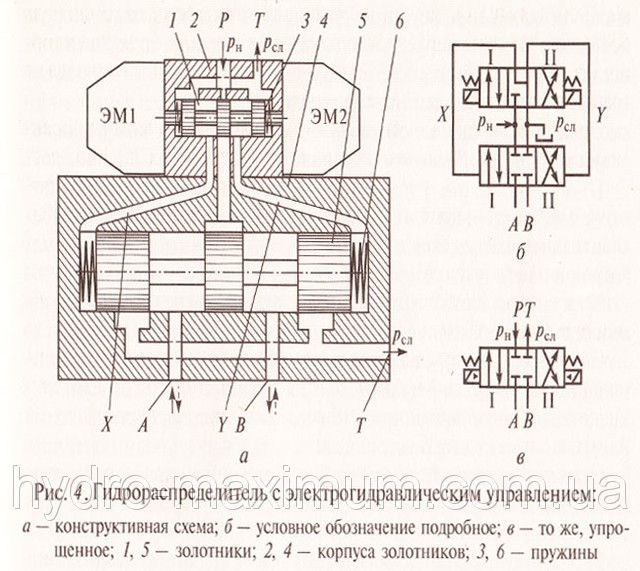

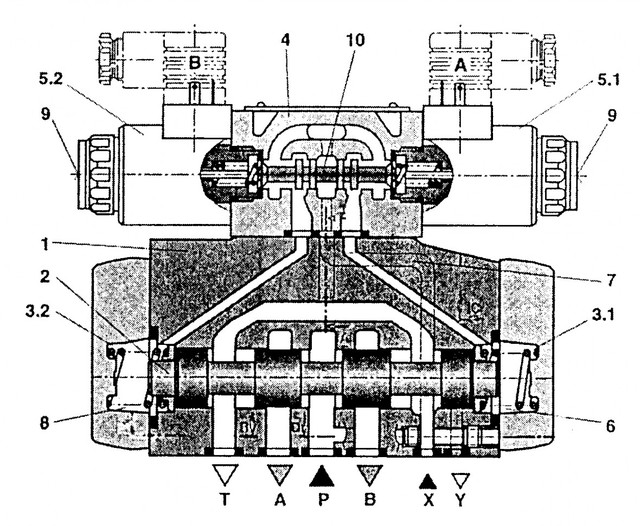

            Гидрораспределители с электрогидравлическим управлением, рассчитанные на номинальное давление нагнетания 200 кгс/см², могут управляться как от основного, так и от вспомогательного потока управления. Завод-изготовитель поставляет указанные гидрораспределители с управлением от вспомогательного потока. Для перехода на управление от основного потока необходимо вывернуть пробку К1/8” и перекрыть канал подвода потока управления на панели.

            Гидрораспределители с электрогидравлическим и пневмогидравлическим управлением, рассчитанные на номинальное давление нагнетания, изготавливаются с раздельным от основного сливом потока управления. При этом слив потока управления гидрораспределителей четырехлинейного исполнения может быть объединен с основным сливным каналом в случае, если давление на сливе не превышает 70 кгс/см². Для этого необходимо вывернуть пробку К 1/8” и перекрыть канал слива потока управления на панели.

            Общие виды дроссельной и гидравлической плит показаны на рис. 7 и 8.

            В качестве золотников управления (пилотов) используются гидрораспределители типа Р102 следующих исполнений:

            Р102-АЛ34 – для гидрораспределителей с пружинным центрированием золотника – А и В, с электрогидравлическим управлением с двумя магнитами – Л для схем 14, 15, 24, 25, 34, 35, 44, 45, 54, 55, 64, 65, 64А, 65А.

Рис. 3. Общий вид гидрораспределителя типа Р

            Р102-ЕЛ574А – для гидрораспределителей с электрогидравлическим управлением с одним электромагнитом – Е для схем 574, 574А ,542, 512, 575, 575А;

            Р102-ФЛ574А – для гидрораспределителей с фиксацией крайних положений золотника пилота для схем 574, 574А, 575, 575А, 542, 512;

            Р102-АЛ24 – для гидрораспределителей с гидравлическим центрированием – Б и Г, с электрогидравлическим управлением с двумя магнитами – Л для схем 14, 15, 24, 25, 34, 35, 44, 45, 54, 55, 64, 65, 64А, 65А.

Таблица 1

Таблица 2

            Р102-ЕЛ574А – для гидрораспределителей с электрогидравлическим управлением с одним электромагнитом – Е для схем 574, 574А ,542, 512, 575, 575А;

            Р102-ФЛ574А – для гидрораспределителей с фиксацией крайних положений золотника пилота для схем 574, 574А, 575, 575А, 542, 512;

            Р102-АЛ24 – для гидрораспределителей с гидравлическим центрированием – Б и Г, с электрогидравлическим управлением с двумя магнитами – Л для схем 14, 15, 24, 25, 34, 35, 44, 45, 54, 55, 64, 65, 64А, 65А.

Рис. 4. Гидрораспределитель типа Р с гидравлическим центрированием золотника

Рис. 5. Гидрораспределитель типа Р с ограничением хода золотника

Рис. 6. Гидрораспределитель типа Рн

Рис. 7, 8. Дроссельная плита, гидравлическая плита

Порядок установки и подготовка к работе

            Гидрораспределители с фиксацией золотника при монтаже должны занимать только горизонтальное положение. Остальные гидрораспределители могут занимать любое положение.

            Болты для крепления гидрораспределителей на рабочее давление 320 кгс/см² должны применяться из сталей с пределом прочности 100 кгс/см².

            Надежная работа гидрораспределителей может быть обеспечена только при использовании чистого минерального масла. Содержание механических примесей в масле не должно превышать 0,005% его масса, воды 0,05%. Наибольший размер частиц, содержащихся в масле, не должен превышать 0,025 мм. Замену масла следует производить при его загрязнении механическими примесями, а также при изменении вязкости более чем на 20% от первоначальной.

            Для гидрораспределителей с фиксацией золотника в двух положениях следует учитывать положение золотника в корпусе в момент начала работы.

            Для того, чтобы положение золотника соответствовало схема распределения потока, перед началом работы следует установить золотник в исходную (крайнюю левую) позицию включением правого узла управления или отводом рукоятки (кнопки) в крайнее левое положение.

            Регулирование времени срабатывания главного золотника гидрораспределителей с электро, гидро и пневмоуправлением производится дросселями дроссельной плиты. При вращении дросселя по часовой стрелке время срабатывания главного золотника увеличивается, при вращении против часовой стрелки – уменьшается.

Рис. 9. Присоединительные размеры гидрораспределителей с условным проходом Ду=20 мм

I – отверстие d8 для слива утечек – только для исполнения и гидравлическим центрирование золотника; II – отверстие d8 подвода потока управления – только для гидрораспределителей типа Р; III – сливное отверстие d21 – только для пятилинейных гидрораспределителе

Рис .10. Присоединительные размеры гидрораспределителей с условным проходом Ду=32 мм:

I – отверстие d10 для слива утечек – только для исполнения с гидравлическим центрированием золотника; II – отверстие d11 подвода потока управления – только для гидрораспределителей типа Р; III – сливное отверстие d31 – только для пятилинейных гидрораспределителей

Рис. 11. Присоединительная плита с отводом труб вниз

Рис. 12. Присоединительная плита с отводом труб в стороны

P&ID (схемы трубопроводов и контрольно-измерительных приборов) и библиотека символов клапанов P&ID

Схема трубопроводов и контрольно-измерительных приборов (P&ID) представляет собой графическое представление технологической системы, которая включает трубопроводы, сосуды, регулирующие клапаны, контрольно-измерительные приборы и другие технологические компоненты и оборудование в система. P&ID — это основной схематический чертеж, используемый для размещения установки системы управления технологическим процессом. Таким образом, P&ID имеет решающее значение на всех этапах разработки и эксплуатации технологической системы.

Этапы использования P&ID:

• Проектирование и компоновка технологической системы
• Спецификация компонентов
• Разработка схем системы управления
• Анализ безопасности и эксплуатации (HAZOP – исследование опасности и работоспособности)
• Установка и/или наращивание системы
• Запуск, остановка и рабочие схемы и процедуры
• Обучение сотрудников работе с технологической системой
• Техническое обслуживание и модификация системы

P&ID также используются в качестве основы для живого графического представления технологической системы в ее HMI (человеко-машинном интерфейсе) или другой системе управления.

Символы, используемые в P&ID

Для представления компонентов на этих схемах используются стандартные символы. Важно отметить, что эти символы НЕ соответствуют масштабу и НЕ имеют точных размеров. Они просто используются для представления определенного типа компонента. Эти символы также помечены словами, буквами и цифрами для дальнейшей идентификации и указания компонентов, которые они представляют. Еще одно важное соображение заключается в том, что диаграммы НЕ всегда отображают физическое расположение и близость каждого компонента. Цель состоит НЕ в том, чтобы служить планом этажа или картой системы, а в том, чтобы проиллюстрировать процесс работы системы.

Символы клапанов для P&ID

Общий символ для 2-ходового клапана представляет собой два треугольника, направленных друг к другу с соприкасающимися кончиками внутренних точек. Линии трубопровода представлены линиями, соединяющимися с каждой стороной символа клапана. Различные типы линий используются для представления различных труб, трубок и шлангов. В этих примерах используются одиночные сплошные линии, обозначающие простые жесткие трубы или трубки. Обычно все трубы проходят либо вертикально, либо горизонтально и используют только прямые углы. Направление потока указано стрелкой в ​​конце линии, где он встречается со следующим компонентом, а также через каждые 9поворот на 0 градусов.

Тип клапана

Тип клапана представлен добавлением фигуры в центре, где точки соприкасаются. Здесь показаны символы P&ID для наиболее распространенных типов клапанов.

Все клапаны, представленные выше, представляют собой 2-ходовые линейные клапаны, которые используются для управления потоком, вкл/выкл или дросселирования. Для многоходовых клапанов, таких как 3-ходовой и 4-ходовой, структура символа аналогична, с треугольником для обозначения каждого порта или «хода».

3-ходовые и 4-ходовые шаровые краны могут содержать дополнительную информацию, определяющую тип сверления шара: Т-образный или Г-образный проходной шар. Еще одна деталь, которую можно изобразить на схеме, — это проточный тракт в неактивированном или обесточенном состоянии. Это показано с помощью маленьких стрелок рядом с символом, как показано ниже.

Существует множество других типов клапанов. Вот некоторые из них.

Тип привода

Способ срабатывания определяется линией, идущей от центра клапана с небольшим символом, часто содержащим букву, в верхней части линии. Вот несколько примеров шаровых кранов с разными способами срабатывания.

Безопасное положение

Когда привод находится в безопасном положении, оно обозначается стрелкой на линии между клапаном и приводом. Другой метод, используемый для обозначения позиции отказа, — это две буквы «FO» или «FC».

Торцевые соединения

Торцевые соединения могут быть представлены в общем виде линиями, представляющими трубы, входящие непосредственно в клапан, как и во всех приведенных выше примерах. Соединения также могут быть явно определены с использованием различных других методов. Фланцевые соединения представлены, как показано ниже, где трубы имеют перпендикулярные линии на концах, которые проходят параллельно сторонам символа клапана с небольшим промежутком между ними. Это показывает, что клапан можно снять, не разрезая трубу. Полупостоянные резьбовые соединения показаны маленькими полыми кружками в месте соединения. Неразъемные сварные соединения вместо этого изображаются квадратиками. Если соединение выполнено сваркой внахлест, квадрат является полым или незаполненным.

Стандартизация

Международное общество автоматизации (ISA: www.isa.org) определило стандарт для P&ID. Стандарт ANSI/ISA-5.1-2009 доступен на веб-сайте ISA.

Несмотря на то, что для этих символов существует строгий набор стандартов, вы найдете различные способы представления определенных клапанов. Вы также обнаружите вопиющие расхождения между некоторыми типами клапанов в разных библиотеках, отраслях и компаниях. Этот вопрос не представляет такой проблемы, поскольку все компоненты также описываются текстом, номером детали (уникальная модель), номером метки (конкретный компонент в системе) и подробно определяются в ключе или легенде, прилагаемой к чертежу. . Пока вы сохраняете последовательность в своих чертежах, схема P&ID будет приемлемой и понятной для всех, кто с ней работает.

Трубы, трубки и шланги (технологические линии):

Технологические линии — это линии, по которым фактически протекает технологическая среда. Они представлены разными типами линий. В полной P&ID каждая строка будет помечена номером строки. Например: 150-67P00-2299-115101-N. Эта метка будет либо идти параллельно линии, либо с линией выноски, указывающей на определяемую линию, если она не помещается на самой линии. На этикетке будет указана информация о размере, классе, изоляции и многом другом. Разные компании используют разные структуры для этих чисел, но все они содержат одну и ту же информацию. Линии процесса выделены жирнее, чем другие линии, например те, которые представляют электрические, пневматические сигналы или сигналы данных.

Различные обозначения труб

Существует 2 метода, иллюстрирующих пересечение труб на чертежах, но НЕ соединенных физически. Либо используйте небольшой «горб», чтобы показать, что одна линия проходит «над» другой, либо разорвите одну из линий очень близко к другой, чтобы показать, что она проходит под ней. Это НЕ физическое представление реальных труб. Фактически, они могут даже не пересекаться в реальной системе. Это просто способ разделить линии, когда они должны пересекаться на чертеже.

Линии связи/сигналов:

Системы управления технологическими процессами используют различные типы сигналов для передачи информации между компонентами, приборами и компьютерами системы управления. Каждый тип сигнала имеет свой тип линии для явного определения типа сигнала, который проходит по ней.

Различные символы сигналов

Другие общие символы P&ID для основных компонентов процесса:

Резервуары

Насосы, вентиляторы и компрессоры

Список можно продолжать и продолжать… Буквально сотни символов обозначают все компоненты, используемые в системах управления технологическими процессами. Теплообменники, охладители, бойлеры, фильтры и т.д. и т.п. Мы создали библиотеку символов P&ID, которая включает в себя наиболее распространенные компоненты, используемые в схемах трубопроводов и контрольно-измерительных приборов.

Контрольно-измерительные приборы (сенсоры, передатчики, измерители и т. д.)

Под контрольно-измерительными приборами понимаются устройства, которые воспринимают, измеряют, показывают, передают и/или записывают физические свойства в системе. Для этих типов компонентов существует несколько иной подход. Компоненты представлены так называемым «пузырем». Пузырь представляет собой простой круг, квадрат или шестиугольник.

	Квадратные кружки обозначают общий дисплей. Общее устройство либо отображает информацию от нескольких приборов, либо управляет несколькими приборами, либо и то, и другое. Внутри квадрата будет либо круг, либо ромб.
	Кружок означает, что это основной выбор или «Базовая система управления технологическим процессом».
	Ромб означает, что это альтернативный вариант или «Инструментальная система безопасности».
	Шестиугольные пузыри представляют собой компьютерные системы.
	Круглые кружки обозначают дискретные инструменты. Этот тип пузырьков также используется для определения функции конечных элементов управления, таких как клапаны. Это делается с помощью линии выноски, указывающей на символ элемента управления. Буквы и цифры внутри кружка описаны ниже.

Все эти типы пузырьков дополнительно определяются горизонтальной линией, линиями или их отсутствием. Эти строки определяют, где находится прибор и доступен ли он оператору.

	Нет строки означает, что устройство и/или его дисплей физически расположены в поле, и если у него есть дисплей, то его можно прочитать только локально.
	A Сплошная линия означает, что дисплей расположен на главной панели управления или видеодисплее и обычно доступен оператору.
	A Пунктирная линия означает, что дисплей обычно НЕ доступен оператору.
	A Двойная сплошная линия означает, что дисплей расположен на вторичной или локальной панели управления, обычно доступной для оператора
	A Двойная пунктирная линия означает, что дисплей расположен на дополнительной панели управления и обычно НЕ доступен оператору.

Номера тегов

Внутри формы есть буквы и цифры, используемые для обозначения измеряемого свойства (например, скорости потока, давления, температуры или уровня) и функции, выполняемой с этим измерением. Типичные функции: отображение, запись, передача и управление. Ниже приведены несколько образцов, а также таблица букв и того, что они обозначают для наиболее распространенных компонентов инструментов.

Эти приборы обозначаются пятью буквами: (минимум 2)

1 -й За буква является свойство, измеряемое:
F = скорость потока, P = давление, T = температура, L = Уровень

2ND . = дифференциал, F = передаточное число. просто опустите, если никакие модификаторы не применяются

3-й указывает пассивную/считывающую функцию:
A = тревога, R = запись, I = индикатор, g = датчик

4th — Активная/выходная функция:
C = Контроллер, T = передача, S = Switch, V = клапан

5th — функция = клапан

5th — это функция .
H = высокий, L = низкий, O = открытый, C = закрытый. просто опустите, если никакие модификаторы не применяются

см. более полный список в Википедии

За этим следует номер цикла, уникальный для этого цикла. Например FIC045 означает, что это F низкий уровень I , указывающий C контроллер в контуре управления 045 . Он также известен как «теговый» идентификатор полевого устройства, который обычно связан с местоположением и функцией прибора. В одном и том же контуре может быть FT045, который является передатчиком F low T в том же контуре. Ниже приведены несколько примеров полных символов для нескольких инструментов в одном цикле.

Эта запись была опубликована в разделе «Последние новости» и помечена как символ 2-ходового клапана, символ 3-ходового клапана, загружаемые символы P&ID в формате pdf, схема клапана, P&ID клапана. Добавьте постоянную ссылку в закладки.

Понимание того, как читать их в FD и P&ID

Электростанции и технологические установки имеют миллионы движущихся частей, и диаграммы показывают, как они работают. Немногие детали важнее клапанов. Клапан регулирует поток воздуха или жидкости через трубопровод. Таким образом, чтобы понять систему, показанную на блок-схеме процесса (FD) или схеме трубопроводов и приборов (P&ID), вы должны понимать символы клапанов. Символы клапанов могут показать вам тип, принцип их работы и многое другое.

Символы клапанов для различных типов

В различных отраслях промышленности используются клапаны, но в этой статье мы обсудим наиболее часто используемые клапаны на электростанциях и в технологических установках.

В алфавитном порядке (графические примеры не представляют все конфигурации):

Шар

В шаровом кране используется полый вращающийся шар с отверстием, проходящим через шар. Отверстие совпадает с входным/выходным отверстием, когда оно открыто. И твердые стороны шара выровнены с входом/выходом, когда клапан закрыт.

КЛАПАН

СИМВОЛЫ КЛАПАНА

ДИАГРАММА

Этот тип символа клапана похож на шаровой клапан. Символ шарового клапана имеет больший круг, указывающий на шар внутри клапана.

Дроссельный клапан

Дроссельный клапан вращает плоский диск, чтобы блокировать или разблокировать поток через систему.

КЛАПАН

СИМВОЛЫ КЛАПАНА

ДИАГРАММА

Эти клапаны являются демпферами (не все демпферы являются дисковыми). Заслонка представляет собой клапан или пластину, которая останавливает или регулирует поток. Таким образом, вы можете найти заслонку на FD или P&ID, показывающую одну или несколько дроссельных заслонок.

Чек

Обратный клапан регулирует поток жидкости или воздуха, пропуская их только в одном направлении. Также известен как обратный клапан или односторонний клапан.

КЛАПАН

ОБОЗНАЧЕНИЯ КЛАПАНА

СХЕМА

Существует несколько вариантов расположения обратных клапанов, как показано на схеме ниже. Главный показатель этого символа – это то, что поток однонаправленный.

Задвижка

Задвижка является одним из наиболее часто используемых типов задвижек на электростанциях. Эти клапаны работают, поднимая затвор вверх и вниз, чтобы открывать или закрывать клапан, тем самым контролируя поток через систему.

КЛАПАН

Символы клапана

Схема

Шаровой клапан

Запорный клапан работает за счет барьера, такого как пробка, которая перемещается вверх или вниз для уплотнения неподвижного кольца.

Клапан

Символы клапана

Диаграмма

Точно так же, как и шаровой кран, этот символ показывает круг. Символ шарового клапана имеет кружок меньшего размера, указывающий на форму корпуса клапана, а не на наличие шара внутри клапана.

Дополнительные типы символов клапанов

Ниже показаны дополнительные символы клапанов, которые могут встречаться в FD или P&ID.

Символы открытого или закрытого клапана

Клапан обычно находится в открытом или закрытом состоянии. На FD или P&ID символы клапанов окрашены в белый цвет, чтобы показать, что они нормально открыты, а полностью черные символы показывают, что они нормально закрыты.

Символы работы клапана

Кроме того, символы могут указывать на работу клапана. Работа клапанов может быть автоматической, ручной, пневматической (мембранной), моторной, гидравлической, соленоидной, пневматической (роторно-поршневой), балансировочной и т. д. Символы операций показаны на рисунке ниже.

Автоматические клапаны — это специальные клапаны, оснащенные приводами, которые часто управляются датчиками температуры или расхода. Эти клапаны могут также включать датчики давления или температуры.

Клапаны с ручным управлением открываются/закрываются вручную, поэтому многие операторы называют их ручными клапанами. Это происходит, когда оператор вращает маховик клапана по часовой стрелке или против часовой стрелки, чтобы установить клапан в нужное положение.

Клапаны с электроприводом открываются/закрываются с помощью электродвигателей. Обычно это связано с размером клапана или критическим положением клапана, например, клапана управления потоком.

Клапаны с гидравлическим приводом открываются/закрываются за счет давления гидравлической жидкости. Эти типы клапанов используются, когда требуется большое усилие для изменения положения клапана.

Электромагнитные клапаны используют электромагнитную электромагнитную катушку для открытия или закрытия клапана. Между тем, соленоидные катушки активируются при подаче электрического питания (чтобы остановить поток) или обесточены (чтобы разрешить поток) или наоборот.

Клапаны балансировочные отрегулировать давление и расход для достижения гидравлического баланса в системе.

Мембранные клапаны с пневматическим приводом используют сжатый воздух для вертикального изменения положения клапана путем подачи сжатого воздуха на мембрану, которая изменяет положение клапана. Таким образом, эти клапаны используют комбинацию сжатого воздуха, диафрагмы, пружин и электромагнитных клапанов для достижения правильного положения клапана и соответствующего потока через систему.

Пневматические поворотные клапаны используют сжатый воздух для создания линейного или вращательного движения для работы определенных типов клапанов.

Предохранительный и обратный клапаны

Кроме того, клапаны могут быть предохранительными или обратными клапанами.

Предохранительные или предохранительные клапаны защищают систему от избыточного давления. Эти клапаны открываются для сброса давления в системе при обнаружении определенного давления.

Обратные клапаны используются для регулирования давления перед клапаном в системе. Эти клапаны модулируют для поддержания желаемого давления в системе.

Блок-схемы FCS

FCS уже более 25 лет использует символы клапанов среди многих других в рамках учебных документов для создания FD и P&ID.

Наша команда использует существующую документацию, а также системы обхода для создания точных учебных материалов для наших клиентов. Поэтому необходимо провести тщательный анализ системы.

Если вы хотите узнать больше об учебных материалах FCS, свяжитесь с нами по адресу [email protected].

Предыдущие блоги Николетт Вильянуэва:

Как читать символы компонентов P&ID и клапанов [с загрузкой]

Схемы трубопроводов и контрольно-измерительных приборов (P&ID) составляются на этапах разработки и проектирования химических, физических, электрических и механических процессов. Все, от символов шарового крана до линий связи, включено в P&ID, чтобы указать правильное направление для установки управления технологическим процессом.

В этой статье мы выделяем некоторые из наиболее распространенных символов клапанов P&ID, технологических линий, концевых соединений и других важных компонентов. Прежде чем углубиться, загрузите PDF-версию символов, перечисленных в этой статье.

Что такое схема трубопроводов и приборов (P&ID)?

P&ID — это подробное визуальное представление технологической системы. P&ID включают стандартные символы, поясняющие:

• Идентификация компонента
• Как подключаются инструменты
• Где расположены инструменты
• Функция инструментов в процессе

Символы для этих компонентов нарисованы не в масштабе и не предназначены для указания точных размеров. Символы также могут быть помечены словами, буквами и цифрами для большей детализации.

Ниже приведен пример P&ID для процесса теплообмена:

Как используются P&ID?

Цель P&ID — проиллюстрировать процесс системы. P&ID используются для проектирования и обслуживания производственных процессов, которые они представляют, и необходимы для устранения неполадок и мониторинга процессов.

Поскольку P&ID не нарисованы в масштабе, их нельзя использовать в качестве карты или поэтажного плана системы.

P&ID и PFD

P&ID часто путают со схемами технологических процессов (PFD). Однако PFD представляет собой более высокоуровневое описание процесса и не включает столько подробностей, как P&ID.

Стандартизация

Международное общество автоматизации (ISA) разработало стандарт ANSI/ISA-5.1-2009, определяющий правильные способы использования символов в P&ID. Несмотря на то, что эти стандарты действуют, могут быть вариации определенных символов, используемых в разных отраслях или компаниях. Но, поскольку все компоненты в P&ID используют текст или числа для дальнейшей идентификации, базовое понимание символов не должно быть проблемой.

Категории символов

P&ID используют основные символы для определения функции каждого компонента в процессе.

К ним относятся следующие категории:

Клапаны
Приводы
Позиции безопасности
Торцевые соединения
Технологические линии
Сигнальные линии
Сосуды
Насосы, вентиляторы и компрессоры
Датчики, преобразователи и счетчики 909030 Пропустить прокрутку3 909030 Номера тегов? Получите PDF-версию этого сообщения прямо на ваш почтовый ящик. >>

Символы клапанов

Двухходовые клапаны
Двухходовой двухпозиционный клапан обозначен двумя равносторонними треугольниками, направленными друг к другу. Эти клапаны используют различные типы линий для представления различных типов клапанов. Направление потока показано стрелкой в ​​конце линии.

Наиболее часто изображаемые двухходовые клапаны включают:

• Шаровой кран
• Поворотный затвор
• Пробковый клапан
• Задвижка
• Шаровой клапан
• Пережимной клапан
• Игольчатый клапан
• Мембранный клапан

Ищете шаровой кран определенного типа? Мы поможем вам найти именно те детали, которые вам нужны для вашего проекта. >>

3-ходовые и 4-ходовые клапаны
Для многоходовых клапанов к символу добавляются дополнительные треугольники. Клапаны с L-образным и Т-образным портом обозначены линиями внутри символа шара. Путь потока обозначен маленькими стрелками рядом с символом.

Клапаны других типов

Дополнительные клапаны обозначены как:

Приводы

Тип срабатывания показан линиями, выступающими из центра клапана. Небольшой символ появляется над строкой для дальнейшей идентификации. Электрический и гидравлический привод обозначен буквами.

Позиции отказобезопасности

Приводы с вариантами отказоустойчивости обозначены линией и стрелкой, направленными либо к шару (предохранитель закрыт), либо в сторону от шара (предохранитель открыт). Их также можно обозначить буквами «FO» или «FC».

Торцевые соединения

Тип соединения клапана (фланцевое, резьбовое, сварное или сварное враструб) отображается с помощью перпендикулярных линий, кругов и квадратов. Например, перпендикулярные линии во фланцевом соединении показывают, что клапан можно снять, не затрагивая трубу. Незакрашенные кружки обозначают временные резьбовые соединения, а постоянные сварные соединения показаны закрашенными квадратами. Сварные соединения с раструбом отображаются незакрашенными квадратами.

Технологические линии

Трубы, шланги и шланги показаны с использованием различных стилей линий. Затем каждая строка помечается номером, который включает в себя определяющую информацию о классе компонента, размере, изоляции и других факторах. Если трубы пересекаются, но не соединены, их можно разделить на чертеже, разорвав одну из линий или добавив кривую, как показано ниже:

Сигнальные линии

Для передачи информации между компонентами P&ID включают символы для каждого тип сигнала.

Сосуды

Резервуары для хранения, бочки и технологические сосуды изображаются с использованием следующих стандартных символов.

Насосы, вентиляторы и компрессоры

Воздуходувки, дымососы, воздушные компрессоры, нагнетательные вентиляторы и т.п. показаны с использованием вариантов следующих символов.

Датчики, преобразователи и измерители

Контрольно-измерительные устройства, такие как датчики, преобразователи и измерители, измеряют, регистрируют и контролируют различные части технологического процесса. В P&ID эти компоненты показаны с использованием различных форм, чтобы представить каждый инструмент и объяснить, как они связаны.

Горизонтальные линии также используются для определения того, где находится инструмент и доступен ли он.

Номера тегов

Буквы и цифры могут быть включены внутрь фигур для дополнительной информации, такой как измеряемое свойство и функция, связанная с этим измерением.

В теге может быть до 5 букв:

• Первая буква для измеряемой величины (ток, мощность, давление и т.д.)
• Вторая буква — модификатор (газ, соотношение, разность и т.д.)
• Третья буква определяет считывающую/пассивную функцию (датчик, индикация, свет и т. д.)
• Четвертая буква — выход/активная функция (станция управления, переключатель и т. д.)
• Пятая буква — модификатор функции (запустить, остановить и т. д.)

За буквами следует номер шлейфа, который указывает расположение и функцию прибора.
