Гидрораспределитель 4WE6E, Ду=6мм, схема по ГОСТ

Главная/Гидравлическое оборудование/Гидрораспределители/Гидрораспределители с электромагнитным управлением 4WE6, 4WE10/Гидрораспределитель 4WE6E

Предыдущий

Следующий

Описание



Гидрораспределитель 4WE6 с одним электромагнитом

 Гидрораспределитель 4WE6 с двумя электромагнитами

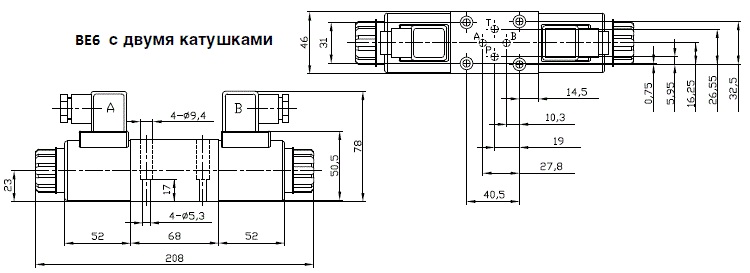

Габаритные и присоединительные размеры:





Габаритные и присоединительные размеры:

Гидрораспределитель 4WE6. Условный проход 6мм.
Тип управления- электромагнитное.
Число позиций золотника — двух-, трех позиционные.
Число основных гидролиний — трех-, четырех линиейные.
Способ установки золотника — прижинный возврат, фиксация во всех позициях.
Для гидрораспределителей с электромагнитным управлением предусмотрена кнопка для ручного наладочного (аварийного) переключения золотника, а так же световая индикация переключения электромагнита.

 Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Обозначение гидрораспределителя  4WE6:
4 WE 6 G
4 — количество каналов
WE— с электромагнитным управлением
6  — диаметр условного прохода
G — схема распределения потока рабочей жидкости

Основные параметры гидрораспределителя 4 WE 6:
Рабочее давление, МПа    — Каналы P,A,B — 32
                                         — Канал T -16
Расход жидкости, л/мин    — 80
Масса: с 1 катушкой, кг     — 1,2
           с 2 катушками, кг   — 1,6
Рабочая жидкость             — Минеральное масло
Диапазон температур, °С  -20. ..+70
Диапазон вязкости, сСт      — 2,8…380

Катушка электромагнитная MF 50
Монтажная плита гидравлическая CETOP 03 WE6

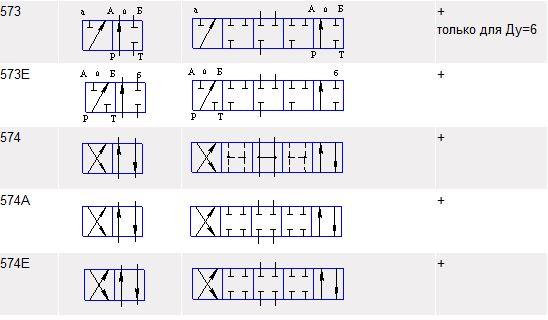

Таблица исполнений гидрораспределителей, с одним магнитом, по гидросхеме:

ОбозначениеAtosГидроаппарат,
г. Ульяновск
«Rexroth»«Vickers»«Parker»«Duplomatic»«Aron»
4WE6HADHI-0610-X…ВЕ6 14A…;
РЕ6 14A…
4WE6HA
5X/*NZ4
DG4V-3S-0B-M-
U-*5-60
D1,,,W2E,,,DS3-SA2…AD3E02E…
4WE6EADHI-0611-X. ..ВЕ6 44A…;
РЕ6 44A…
4WE6EA
5X/*NZ4
DG4V-3S-2B-
U-*5-60

4WE6JADHI-0613-X…ВЕ6 34A…;
РЕ6 34A…
4WE6JA
5TXNZ4
DG4V-3S-6B-M-U-*5-60D1,,,W4E,,,DS3-SA3…AD3E03E…
4WE6GADHI-0614-X…ВЕ6 64A…;
РЕ6 64A…
4WE6GA
5X/*NZ4
DG4V-3S-8BL-M-U-*5-60D1,,,W9K,,,DS3-SA4…AD3E04E…
4WE6YDHI-0631/2/A-XВЕ6 574E. ..4WE6Y
5X/*NZ4
 D1,,,W20H,,,DS3-TB…AD3E16F…
4WE6DDHI-0631/2-X…ВЕ6 574A…;
РЕ6 574A…
4WE6D
5X/*NZ4
DG4V-3S-2A-M-U-*5-60D1,,,W20B,,,DS3-TA…AD3E16E…
4WE6CDHI-0630/2-X…ВЕ6 574…;
РЕ6 574…
4WE6C
5X/*NZ4
DG4V-3S0A-VMM-U-*5-60D1,,,W30B,,,DS3-TA02…AD3E15E…
3WE6A DHI-0632/2-X 24DC1ВЕ66573. ..; 1РЕ6573…3WE6A 5X/A*NZ4DG4V-3S-22A-M-U-*5-60

Таблица исполнений гидрораспределителей, с двумя магнитами, по гидросхеме:

ОбозначениеAtosГидроаппарат,
г. Ульяновск
«Rexroth»«Vickers»«Parker»«Duplomatic»«Aron»
4WE6HDHI-0710-X…ВЕ6 14…;
РЕ6 14…
4WE6H
5X/*NZ4
DG4V-3S-0C-M-
U-*5-60
D1,,,W2C,,,DS3-S2…AD3E02C…
4WE6EDHI-0711-X. ..ВЕ6 44…;
РЕ6 44…
4WE6E
5X/*NZ4
DG4V-3S-2CM-
U-*5-60
D1,,,W1C,,,DS3-S1…AD3E01C…
4WE6JDHI-0713-X…ВЕ6 34…;
РЕ6 34…
4WE6J
5X/*NZ4
DG4V-3S-6CM-
U-*5-60
D1,,,W4C,,,DS3-S3…AD3E03C…
4WE6GDHI-0714-X…ВЕ6 64…;
РЕ6 64…
4WE6G
5X/*NZ4
DG4V-3S-8CM-
U-*5-60
D1,,,W9C,,,DS3-S4…AD3E04C…
4WE6FDHI-0715-X. ..ВЕ6 54…;
РЕ6 54…
4WE6F
5X/*NZ4

4WE6UDHI-0717-X…ВЕ6 134…;
РЕ6 134…
4WE6U
5X/*NZ4
 D1,,,W15C,,,DS3-S19…AD3E66C…
4WE6MDHI-0718-X…ВЕ6 24…;
РЕ6 24…
4WE6M
5X/*NZ4
DG4V-3S-7CM-
U-*5-60
D1,,,W6C,,,DS3-S10…AD3E05C…
4WE6С OFDHI-0750/2-X. ..ВЕ6 574ОФ…; РЕ6 574ОФ…4WE6D/OF
*NZ4
 D1,,,W30D,,,DS3-RK…AD3E19D…
4WE6D OFDHI-0751/2-X…ВЕ6 574АОФ…;
РЕ6 574АОФ…
4WE6D/OF
*NZ4
 D1,,,W1A,,, AD3E20D…
3WE6А OFDHI-0752/2-X…ВЕ6 573ОФ…;
РЕ6 573ОФ…
3WE6А/OF
*NZ4
 D1,,,W20D,,, AD3E21D…

Параметры

Модель гидрораспределителя

4WE6E

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 44

Модификации

Быстрый просмотр

Гидрораспределитель 4WE6R

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6R

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 94

Быстрый просмотр

Гидрораспределитель 4WE6Y

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6Y

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 574Е

Быстрый просмотр

Гидрораспределитель 4WE6D

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6D

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 574А

Быстрый просмотр

Гидрораспределитель 4WE6DOF

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6DOF

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 574А.ОФ

Быстрый просмотр

Гидрораспределитель 4WE6EA

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6EA

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 44А

Быстрый просмотр

Гидрораспределитель 4WE6EB

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6EB

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 44Б

Быстрый просмотр

Гидрораспределитель 4WE6F

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6F

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 54

Быстрый просмотр

Гидрораспределитель 4WE6G

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6G

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 64

Быстрый просмотр

Гидрораспределитель 4WE6H

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6H

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 14

Быстрый просмотр

Гидрораспределитель 4WE6J

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6J

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 34

Быстрый просмотр

Гидрораспределитель 4WE6M

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6M

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 24

Быстрый просмотр

Гидрораспределитель 4WE6C

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6C

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 574

Быстрый просмотр

Гидрораспределитель 4WE6U

Рейтинг:

2 голоса

Артикул: нет

Гидрораспределители 4WE6 аналогичны по присоединительным размерам 1РЕ6, ВЕ6, РХ6. 4WE6 по сравнению с аналогами имеет повышенную пропускную способность, пониженные потери давления, увеличенное давление на сливе.

Модель гидрораспределителя

4WE6U

Род тока и напряжение

-12В / -24В / -36В / -48В / -110В / ~110В / ~220В

Дополнительная информация

Ду=6мм, схема по ГОСТ — 134

Отзывы (2)

Находится в разделах

Гидрораспределители с электромагнитным управлением 4WE6, 4WE10

Аксессуары

Комплект

Назад

Гидрораспределитель электромагнитный 🗜 ВЕХ16.14, ВЕХ16.24, ВЕХ16.34, ВЕХ16.44, ВЕХ16.64, ВЕХ16.574

Продажа гидравлики
с доставкой по России

  • Главная

  • /
  • org/ListItem»>

    Каталог

  • /
  • Гидравлические клапана

  • /
  • Гидрораспределители модульные

  • /
  • Электромагнитное управление

  • /
  • ВЕХ16 гидрораспределители

Фильтр:

Сортировать по:

Наличию

Цене

Популярности

Гидрораспределитель ВЕХ16. 44

Hyforce Hydraulic

Номинальный расход: 300 л/мин

Условный проход: 16 мм

Тип монтажа: Модульный

Напряжение: 110В, 220В, 24В

Гидрораспределитель ВЕХ16.14

Hyforce Hydraulic

Номинальный расход: 300 л/мин

Условный проход: 16 мм

Тип монтажа: Модульный

Напряжение: 110В, 220В, 24В

Гидрораспределитель ВЕХ16.24

Hyforce Hydraulic

Номинальный расход: 300 л/мин

Условный проход: 16 мм

Тип монтажа: Модульный

Напряжение: 110В, 220В, 24В

Гидрораспределитель ВЕХ16.34

Hyforce Hydraulic

Номинальный расход: 300 л/мин

Условный проход: 16 мм

Тип монтажа: Модульный

Напряжение: 110В, 220В, 24В

Гидрораспределитель ВЕХ16.64

Hyforce Hydraulic

Номинальный расход: 300 л/мин

Условный проход: 16 мм

Тип монтажа: Модульный

Напряжение: 110В, 220В, 24В

Гидрораспределитель ВЕХ16. 574

Hyforce Hydraulic

Номинальный расход: 300 л/мин

Условный проход: 16 мм

Тип монтажа: Модульный

Напряжение: 110В, 220В, 24В

Распределители с электрогидравлическим управлением ВЕХ16.14, ВЕХ16.24, ВЕХ16.34, ВЕХ16.44, ВЕХ16.64, ВЕХ16.574 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм. Схема распределения жидкости электромагнитного пилота необязательно совпадает со схемой гидрораспределителей ВЕХ16.

Базовой деталью гидрораспределителя ВЕХ16 является корпус, в котором выполнены основные каналы:

  • Р — отверстие для входа рабочей жидкости под давлением;
  • А и В — отверстия для присоединения к другим гидроустройствам; Т — отверстие для выхода рабочей жидкости в бак;
  • Х — подвод потока управления;
  • Y — слив потока управления;
  • L — дренаж (слив утечек трехпозиционного гидрораспределителя с гидравлическим возвратом).

В гидрораспределителе с электрогидравлическим управлением, золотник 2 перемещается из исходного положения в крайнее давлением потока управления.

Установка золотника в исходное положение осуществляется:

  • пружиной 3 для гидрораспределителя с пружинным возвратом;
  • давление управления для гидрораспределителя с гидравлическим возвратом.

Гидрораспределители изготавливаются с потоком управления, не зависимым от основного потока. Для перестройки на управление от основного потока, нужно снять крышку 4, извлечь палец 6, перевернуть его на 1800  и установить его на место. При этом отвер- стие подвода управления «Х», необходимо перекрыть. Слив потока управления «Х», не может быть объединен с помощью «Т», в следующих случаях:

— давление в полости «Т» превышает 6 Мпа;

— для трехпозиционного гидрораспределителя с гидравлическим возвратом золотника.

В качестве вспомогательного гидрораспределителя (пилота), используется распределитель типа ВЕ6.34… или 1РЕ6.34… для исполнения с пружинным возвратом золотника и ВЕ6.24… или 1РЕ6.24… для исполнения с гидравлическим возвратом золотника.

Гидрораспределитель изготавливается со следующими вспомогательными узлами и устройствами:

  1. Дроссельная плита, предназначена для регулирования времени срабатывания гидрораспределителя. При повороте регулировочного винта по часовой стрелке время срабатывания увеличивается, при повороте против часовой стрелки — уменьшается. Регулирование может осуществляться как на подводе, так и на отводе потока управления. Для перестройки способа регулирования, необходимо снять дроссельную плиту, повернуть ее вокруг продольной оси на 180 градусов и установить на место.
  2. Устройство для регулирования величины хода золотника. Перемещение винта за один оборот — 1,5 мм. Регулирование хода золотника должно производиться при отключенном энергопитании.
  3. Гидроклапан обратный, который применяется в исполнении гидрораспределителя с управлением от основного потока для схем 14; 54; 64; 574, для создания минимального давления управления, причем для схемы 574 только в том случае, когда поток рабочей жидкости не превышает 120л/мин. Гидроклапан обратный устанавливается в отверстие «Р» основного распределителя.
  4. Диафрагма устанавливается в подводное отверстие вспомогательного гидрораспределителя для ограничения потока управления. Этим достигается определенное увеличение времени срабатывания распределителя.
  5. Гидроклапан соотношения давлений используется в исполнении гидрораспределителя с управлением от основного потока с давлением, превышающим 25 МПа, уменьшает давление управления в соотношении 1:0,66.
  6. Для удобства монтажа, гидрораспределитель может быть поставлен с присоединительной плитой.

    Остались вопросы?

    Звоните: +7-917-964-32-77
    Пишите: [email protected]
    или воспользуйтесь формой обратной связи
    Заказать бесплатный звонок

    Наши

    телефоны

    8-800-23-43-717
    Звонок по России бесплатный

    8-917-964-32-77

    Наш адрес

    г. Тольятти, ул. Дзержинского, 74, оф. 312

    О компании
    Новости
    Сертификаты
    Контакты

    Условия оплаты
    Условия доставки
    Гарантии
    Пользовательское соглашение

    Символы клапанов на технологических схемах и схемах КИП

    Рис. 1: Схема процесса и приборов

    Схема процессов и приборов, широко известная как P&ID, показывает связи между технологическим оборудованием. На диаграмме показаны направления потока, меры безопасности и контроля, а также номинальное давление системы с помощью визуальных символов. Чтобы отслеживать неисправности, изолировать оборудование и находить элементы для обслуживания, необходимо уметь читать P&ID.

    На каждой диаграмме процесса и КИП клапаны имеют специальные символы, которые облегчают их распознавание. Символ обычно состоит из фактического символа клапана и метода приведения в действие, такого как пневматический, гидравлический или электрический.

    Содержание

    • Как читать символы клапанов и схемы P&ID?
    • Символы клапана
    • Состояние клапана
    • Символы типа привода
    • Торцевые соединения
    • Технологические линии
    • Сигнальные линии

    Как читать символы клапанов и схемы P&ID?

    Символы клапанов, используемые на P&ID-диаграмме, стандартизированы и одинаковы во всем мире. Это позволяет невероятно легко читать диаграмму, когда пользователь знает, что означает каждый символ.

    2-ходовые клапаны

    Двухходовые клапаны можно распознать по двум треугольникам, направленным друг к другу, например символ задвижки на рис. 2. Направление потока показано стрелкой на линейных символах. Некоторыми из наиболее распространенных символов двухходовых клапанов являются шаровые краны, поворотные затворы, плунжерные клапаны, задвижки, клапаны и т. д. Примеры этих символов можно найти далее в этой статье. См. символы клапана.

    Рисунок 2: Задвижка с направлением потока слева направо.

    3-ходовые и 4-ходовые клапаны

    Клапаны с несколькими портами, такие как 3-ходовые и 4-ходовые клапаны, имеют в целом схожий вид, поскольку к символу добавляется дополнительный треугольник. Они также могут иметь добавление обозначения L-порта или T-порта. Они показаны линиями внутри символа шара. См. символы клапана.

    Рис. 3: Трехходовой клапан (A), четырехходовой клапан (B), трехходовой клапан с L-образным соединением

    Состояния клапана

    Клапаны могут быть нормально открытыми, нормально закрытыми или бистабильными. Нормально открытый означает, что клапан открыт, когда он не приводится в действие. Нормально закрытый означает, что клапан закрыт, когда он не приводится в действие, и открывается, когда он приводится в действие. Бистабильность означает, что они сохраняют свое положение при отключении питания и требуют отдельного действия для переключения состояния клапана, например, фиксирующего электромагнитного клапана. Существует несколько вариантов этих состояний, например нормально открытые клапаны, обычно закрытые клапаны и т. д.

    Помните, что зачерненный символ клапана не обязательно означает, что клапан нормально открыт или нормально закрыт, так как они взаимозаменяемы. Гораздо более ясной нормой было бы использование букв NC или NO, как мы сделали в примерах символов. См. символы состояния клапана.

    Приводы

    Третьим значимым способом распознавания клапана на P&ID является тип привода. Тип привода показан линией, идущей от центра клапана, с символом меньшего размера в верхней части линии. Электрическое и гидравлическое срабатывание обозначены буквами, как показано на рис. 4. См. символы срабатывания.

    Рис. 4. Символы клапанов, показывающие клапан с ручным управлением (A), клапан с электрическим приводом (B) и клапан с гидравлическим приводом (C).

    Торцевые соединения, технологические линии, сигнальные линии, сосуды и оборудование

    Помимо характеристик клапанов, на P&ID-диаграмме пользователь может найти множество других типов символов. К ним относятся:

    • Торцевые соединения: Торцевые соединения — это соединения между клапаном и технологическими линиями. Это могут быть фланцевые, резьбовые, сварные или раструбные соединения с различными линиями и окружностями, показывающими тип соединения. Параллельные линии указывают на то, что клапан можно снять, не затрагивая трубу во фланцевом соединении. Закрашенный квадрат представляет постоянное сварное соединение, а незакрашенный кружок — временное резьбовое соединение. Незакрашенные квадраты обозначают соединения с раструбным сварным швом. См. символы концевых соединений.
    • Технологические линии: Технологические линии включают трубы, трубы и шланги, показанные в различных стилях, например изолированные трубы, гибкие трубы, трубы для охлаждения и обогрева. Каждая линия помечена номером, включая информацию о классе компонента, размере, изоляции и т. д. Трубы на чертеже остаются разделенными, если они пересекаются, но не соединяются разрывом линии или добавлением кривой. См. символы технологических линий.
    • Сигнальные линии: Информация и сигналы должны правильно передаваться в системе. Это можно сделать с помощью электрических, пневматических, данных, звуковых, оптоволоконных и других типов сигналов, см. символы сигнальных линий.
    • Оборудование: Сюда входит все: от емкостей, таких как резервуары для хранения и барабаны, до паровых емкостей, смесительных емкостей, газовых баллонов и многого другого. Насосы, вентиляторы и компрессоры представляют собой воздуходувки, дымососы, воздушные компрессоры и нагнетательные вентиляторы. Датчики, преобразователи и счетчики являются неотъемлемой частью технологической схемы. Процесс потока контролируется, записывается и контролируется датчиками, преобразователями и счетчиками. Из-за огромного количества символов, используемых в этой категории, и из-за того, что эта статья посвящена клапанам, они не включены.
    • Номера тегов: Буквы и цифры обычно включаются в схему P&ID. Они указывают свойства измеряемой среды и ее функцию.

    Символы клапана

    Символ Тип Применение
    Задвижка Задвижка представляет собой регулирующий клапан, который позволяет среде беспрепятственно проходить или останавливает поток жидкости. Одним из преимуществ задвижки является прямой беспрепятственный проход.
    Электромагнитный клапан Электромагнитный клапан — это клапан с электромеханическим управлением. Обычно используется для газов и чистых сред.
    Предохранительный клапан Предохранительный клапан, также известный как предохранительный клапан, представляет собой устройство, которое снижает давление для предотвращения повреждения системы. Их функция заключается в защите чувствительного к давлению оборудования от повреждений, вызванных избыточным давлением.
    Предохранительный клапан Предохранительные клапаны рассматриваются как крайняя мера безопасности. Они используются на электростанциях, нефтехимических установках, котлах и т. д. Предохранительные клапаны представляют собой отказоустойчивые устройства, которые автоматически останавливают повышение избыточного давления сверх определенного предела.
    Обратно-запорный клапан Запорный обратный клапан сочетает в себе обратный клапан и шаровой клапан. Они предотвращают реверсирование потока в системе трубопроводов.
    Обратный клапан Обратный клапан — это устройство, которое пропускает поток жидкости только в одном направлении. Они обеспечивают поток среды только в одном направлении и обычно называются «односторонними клапанами» или «обратными клапанами».
    Поворотный затвор Поворотные затворы работают аналогично шаровым кранам. Бабочка представляет собой диск, соединенный со стержнем. Он закрывается, когда шток поворачивает диск на четверть оборота в положение, перпендикулярное направлению потока.
    Пробковый клапан В пробковом клапане используется цилиндрическая или конусообразная пробка, чтобы разрешить или предотвратить прямой поток через корпус.
    Мембранный клапан Мембранные клапаны регулируют потоки жидкостей и газов. У них есть резиновая диафрагма, которая перемещается вверх и вниз в корпусе клапана, вызывая открытие и закрытие с твердым седлом.
    Шаровой кран Шаровой кран представляет собой запорный клапан, который регулирует поток жидкости или газа с помощью вращающегося шара с отверстием.
    Угловой клапан Угловой клапан имеет впускное и выпускное отверстия перпендикулярно друг другу и используется для предотвращения или регулирования потока жидкости в трубе.
    Спускной клапан Выпускной клапан — это клапан для слива жидкости из резервуара или трубы или позволяющий сдувать скопления газа в жидкости.
    Запорно-спускной клапан Запорно-спускной клапан изолирует или блокирует поток жидкости в системе, чтобы жидкость из верхнего потока не достигала других компонентов системы, расположенных ниже по потоку. Это может быть одинарный запорно-спускной клапан или двойной запорно-спускной клапан, используемый для более строгой изоляции технологической жидкости.
    Поршневой клапан Поршневой клапан используется для управления движением жидкости по трубе или трубопроводу за счет линейного движения поршня внутри камеры или цилиндра.
    Поплавковый клапан Поплавковые клапаны механически регулируют уровень жидкости. Когда поверхность жидкости поднимается или опускается, поплавок определяет изменение высоты и соответственно открывает или закрывает клапан. Поплавковый выключатель использует аналогичный процесс.
    Ножевой клапан Для густых жидкостей и сухих сыпучих материалов используются ножевые задвижки. Он состоит всего из одного куска металла, обычно заостренного, как нож.
    Задвижка В шиберной задвижке задвижка и седло параллельны. Шиберные задвижки используют линейное давление и позиционирование для обеспечения герметичности.
    Игольчатый клапан Жидкости и газы можно точно контролировать с помощью игольчатых клапанов. Регулировка постепенная и плавная, так что скорость потока можно контролировать, но они также могут использоваться в качестве запорных клапанов.
    Пережимной клапан Двухходовые пережимные клапаны используются для перекрытия или регулирования потока агрессивных, абразивных и гранулированных сред. Клапаны приводятся в действие давлением сжатого воздуха.

    Состояние клапана

    Символ Тип Применение
    Специальный клапан Клапан специального назначения — это клапан, который может выполнять определенные функции помимо двухсторонней изоляции, управления и проверки. Таким образом, этот тип клапана считается клапаном специального назначения.
    Нормально открытый клапан Нормально открытые клапаны всегда открыты. Они закрываются при срабатывании и снова открываются, когда не приводятся в действие.
    Нормально закрытый клапан Нормально закрытые клапаны всегда закрыты. Они открываются при срабатывании и снова закрываются, когда не приводятся в действие.

    Символы типа привода

    Символ Тип Применение
    Ручной (ручной) Клапаны с ручным управлением представляют собой надежную и долговечную систему для открытия и закрытия потока, когда систему приходится часто переключать и не требуется большого усилия для срабатывания.
    Пневматический (мембранный) Подавляющее большинство мембранных клапанов приводятся в действие пневматическими приводами; в этом случае давление воздуха подается через пилотный клапан на привод, который поднимает диафрагму и открывает клапан.
    Двигатель (электрический) Клапаны с электроприводом приводятся в действие электродвигателями. Различные типы клапанов с электроприводом определяются в зависимости от того, как эти клапаны фактически открываются или закрываются, и для каких приложений они используются.
    Гидравлический Для клапанов, требующих большого усилия, обычно используются гидравлические приводы. Наиболее распространены гидроприводы поршневого типа.
    Пневматический (вращающийся поршень) Используя сжатый воздух, пневматический поворотный привод вырабатывает рабочую энергию.

    Часто используются для дистанционного управления клапанами.

    Балансировочная диафрагма Пневматический балансировочный клапан с диафрагмой регулирует давление на входе и выходе за счет сообщения технологической среды выше и ниже балансировочной диафрагмы.

    Торцевые соединения

    Символ Тип Применение
    Фланцевое соединение Фланцевые соединения являются наиболее распространенным методом соединения клапанов, независимо от уровня давления и размера клапана.
    Резьбовое соединение Трубы и клапаны, соединенные резьбовыми соединениями, компактны и обтекаемы. Торцевые соединения клапана обычно имеют внутреннюю резьбу, в которую входит труба с наружной резьбой. Также доступны клапаны с резьбовыми соединениями с наружной резьбой, а также клапаны с одним концом с внутренней резьбой и одним концом с наружной резьбой. Необходимо, чтобы резьбовые соединения соответствовали различным стандартам.
    Сварное соединение Клапан и труба одинакового диаметра используются для выполнения сварного соединения. Они скошены на внешних кромках для заполнения впадины сварочным материалом. Они приварены по краям. Как правило, стыковые сварные швы зарезервированы для меньших размеров, обычно менее 2 дюймов 9.0088
    Соединение под приварку враструб По сравнению с наружным диаметром трубы внутренний диаметр раструба клапана немного больше. Труба помещается в раструб и приваривается по ободу.

    Технологические линии

    Стандартная труба Этот символ используется для всех стандартных труб и трубок на P&ID-диаграмме. Если строка выделена жирным шрифтом, она обозначает основную строку, если нет, то обозначает второстепенную строку
    Изолированная труба Изолированные трубы, например, используемые для пара. Изоляция показана только на линиях, подлежащих изоляции. Символ и кодовая буква должны обозначать изоляцию.
    Труба с рубашкой В системах технологических трубопроводов, предназначенных для транспортировки вязких жидкостей, можно использовать трубопроводы и трубки с рубашкой. Рубашка внешней трубы может содержать нагретую жидкость, которая нагревает жидкость, протекающую по трубе для продукта, что облегчает прокачку по технологическим линиям.
    Трубка охлаждения или обогрева Трубы, используемые для транспортировки горячих или холодных сред.
    Гибкая трубка Чтобы отличить сплошной трубопровод от гибких труб, труб и шлангов, используется символ гибкой трубы.
    Трубы пересекаются, но не соединяются. Если на схеме P&ID есть трубы, которые пересекаются на чертеже, но физически не соединены, используется этот символ.

    Сигнальные линии

    Символ Тип Применение
    Пневматический сигнал Клапан обычно управляется с помощью пневматических сигналов. Например, регулирующий клапан выпускает воздух в систему, увеличивая давление, которое приводит в действие клапан в конце линии.
    Направляемый электромагнитный, звуковой или оптоволоконный сигнал. Обычно используется в очень чувствительных средах, в этом случае направляется через кабель или другие средства транспортировки сигнала.
    неуправляемый электромагнитный, звуковой или оптоволоконный сигнал. Неуправляемые сигналы могут быть неуправляемыми электромагнитными сигналами, светом, излучением, радио, звуком, беспроводной связью и т. д. Но также

    Беспроводной инструментальный сигнал или беспроводная связь.

    Электрический или электронный сигнал Этот символ может быть электронным или электрическим бесступенчатым или двоичным сигналом.

    или функциональная схема бинарного сигнала. Двоичный сигнал представляет собой напряжение или ток, которые несут информацию, изменяясь между двумя возможными значениями, соответствующими 0 и 1 в двоичной системе.

    Гидравлический сигнал
    Различные сигналы передачи данных.

    Символы клапанов в P&ID — шаровой клапан, предохранительный клапан и др.

    В этой статье вы узнаете о различных типах символов клапанов, используемых в P&ID. В технологических трубопроводах используется множество типов клапанов, каждый из которых имеет свой символ. Это делает клапан одной из сложных частей чтения P&ID. Но со временем вы сможете легко запомнить эти символы и эффективно читать P&ID.

    Существует два типа символов клапана — первый, общие символы, и второй, символ с модификатором. Общие символы подскажут вам, что в линии есть клапан, но не расскажут о типах клапана. Принимая во внимание, что символ клапана с модификатором сообщит вам тип клапана, используемого в трубопроводе.

    Общие символы клапанов

    Здесь на изображении выше вы можете увидеть часто используемые символы для клапанов. Эти символы носят общий характер — например, первый символ клапана.

    Теперь, когда вы смотрите на символ на чертеже, он просто указывает на то, что используется какой-то клапан, но не дает информации о типе клапана, будь то вентиль, шаровой или клапан пробкового типа. Существуют специальные символы для затвора, глобуса, пробки и шарового крана, которые я объясню вам через несколько минут.

    Аналогично, следующие два символа относятся к трехходовым и четырехходовым клапанам. Это может быть пробка или шаровой кран. Следующие два символа — это обратный клапан и запорный обратный клапан. Эти обратные клапаны могут быть поворотными обратными или подъемными обратными клапанами.

    Следующий символ — перепускной клапан. Вы можете видеть, что это то же самое, что и обратный клапан, единственное отличие состоит в написанном тексте под символом клапана. Вы должны быть очень осторожны при чтении этого типа символов, так как их легко не заметить.

    Последний символ — автоматический рециркуляционный клапан. Этот тип клапана используется в линии нагнетания насоса, чтобы гарантировать, что насос не будет страдать от низкого входного давления, что приводит к кавитации.

    Посмотрите это видео, которое объяснит вам все аспекты, затронутые в этой статье.

    Тест P&ID – Проверьте себя, пройдите этот тест

    Символы предохранительных клапанов

    На приведенном выше изображении первым символом является угловой клапан. В большинстве случаев в качестве углового клапана используется шаровой кран. Следующий символ — предохранительный клапан, используемый для защиты трубопроводной системы или оборудования от избыточного давления.

    Теперь на резервуаре с конусной крышей используется дыхательный клапан. Этот клапан выполняет функцию предохранительного клапана и вакуумного клапана. В случае избыточного давления этот клапан сбрасывает давление, а в случае создания вакуума в баке этот клапан пропускает воздух в бак. Так же, как вдыхать и выдыхать воздух.

    Вакуумный клапан предотвращает повреждение оборудования из-за отрицательного давления. Предохранительные клапаны с пилотным управлением работают только как предохранительные клапаны, но используются для трубопроводов большого диаметра. В этом типе используется небольшой предохранительный клапан для управления основным предохранительным клапаном. Эта схема экономически эффективна при крупномасштабных операциях по оказанию помощи.

    Теперь я объясню вам особый символ клапана, который используется в P&ID и изометрических чертежах.

    Если вы хотите подробно узнать о более чем 18 типах клапанов, вы можете купить мой курс, как стать экспертом в области трубопроводной арматуры.

    Символ задвижки

    На изображении выше вы можете видеть задвижку. Теперь посмотрите на символ P&ID для задвижки. Это модификация общего символа клапана путем вставки вертикальной линии между двумя треугольниками. Три символа, показанные ниже, представляют собой символы задвижек, используемые на изометрических чертежах. Первый предназначен для концов под приварку встык, второй — для фланцевого концевого клапана, а третий — для торцевого соединения.

    Символ шарового клапана

    Для шарового клапана символ изменяется путем добавления небольшого темного круга между треугольниками. Вы можете видеть, что P&ID и изометрические символы почти одинаковы, с единственным изменением в типах концов.

    Символ шарового крана

    Как видите, шаровой кран имеет два символа P&ID. Причина в том, что символы P&ID и изометрических чертежей меняются от компании к компании. Так что, если вы меняете компанию, вы должны знать об этом. Точно так же вы можете увидеть символы ISO для шаровых кранов с торцевыми, фланцевыми и раструбными концами.

    Символ игольчатого клапана

    Как и шаровой клапан, игольчатый клапан также имеет несколько символов P&ID. Если вы видите, что, несмотря на то, что эти символы различны, вы все равно можете легко их интерпретировать. Если вы используете вторые символы P&ID, ваш изометрический символ будет соответствующим образом изменен.

    Символ пробкового клапана

    Для пробкового клапана первый символ немного сбивает с толку с шаровым клапаном. Если вы помните символ шарового клапана, у него есть темный круг между треугольниками, тогда как здесь есть только контур круга. Поэтому, когда вы видите этот тип символа, лучше перепроверьте рисунок.

    Символ дроссельной заслонки

    Символ дроссельной заслонки — единственный символ, в котором не используется полный треугольник. Если обратиться к первому символу, то он похож на шаровой клапан, но треугольник не полный. В этом случае альтернативный символ более понятен. Для изометрических символов вы можете видеть, что дроссельная заслонка на конце раструба отсутствует.

    Символ мембранного клапана

    Вот мембранный клапан. Мембранный клапан со сваркой встык отсутствует. Большинство мембранных клапанов являются фланцевыми и используются для работы с технологическими средами, содержащими твердые частицы.

    Специальный символ клапана

    Вы можете видеть символы на изображении выше со специальным примечанием. Первый символ – это специальный клапан. Слово NC return под вторым символом является более важным. Это указывает на то, что этот клапан остается закрытым во время нормальной работы. Теперь следующие два символа также используются попеременно для обозначения положения клапана при нормальной работе.
