Принцип работы гидромуфты

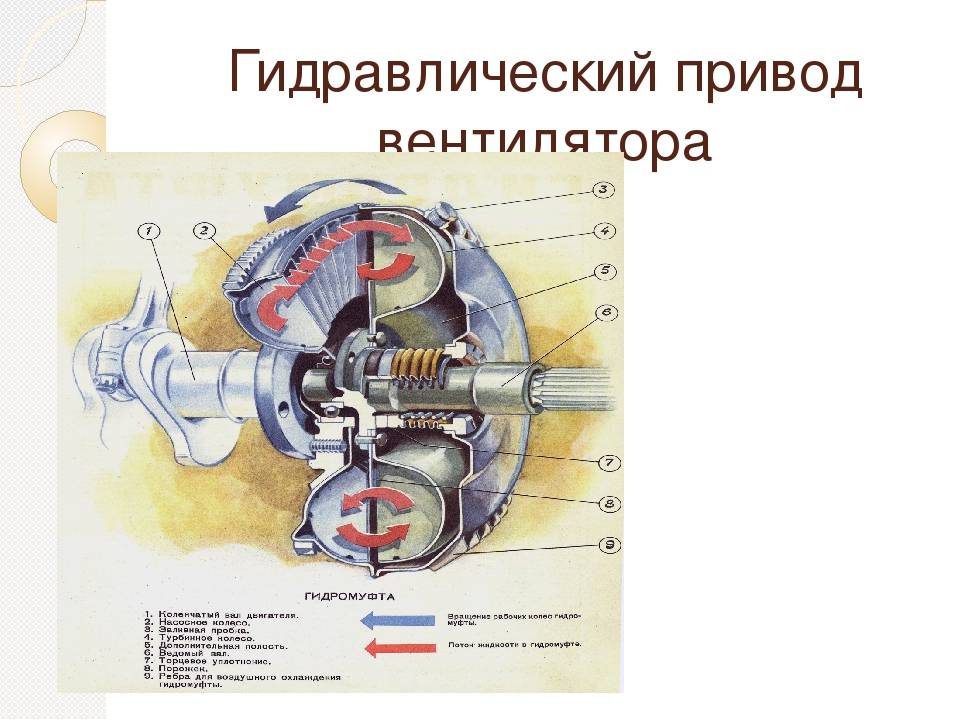

В некоторых видах двигателей устанавливается привод вентилятора с охлаждающей функцией от коленвала. Соединение осуществляется через специальную деталь, называемой гидромуфтой. В чём суть действия этого прибора, строение и процесс его функционирования, пойдёт речь в данной статье. Также немаловажным фактором является правильное использование данного узла, технические особенности и, в случае необходимости, проведение ремонта.

Содержание:

1. Принципиальная схема гидромуфты и её технические характеристики
2. Принцип действия
3. Свойства
4. Нюансы работы

Принципиальная схема гидромуфты и её технические характеристики

Для лучшего понимания функционирования гидравлической муфты приведём её конструктивную схему:

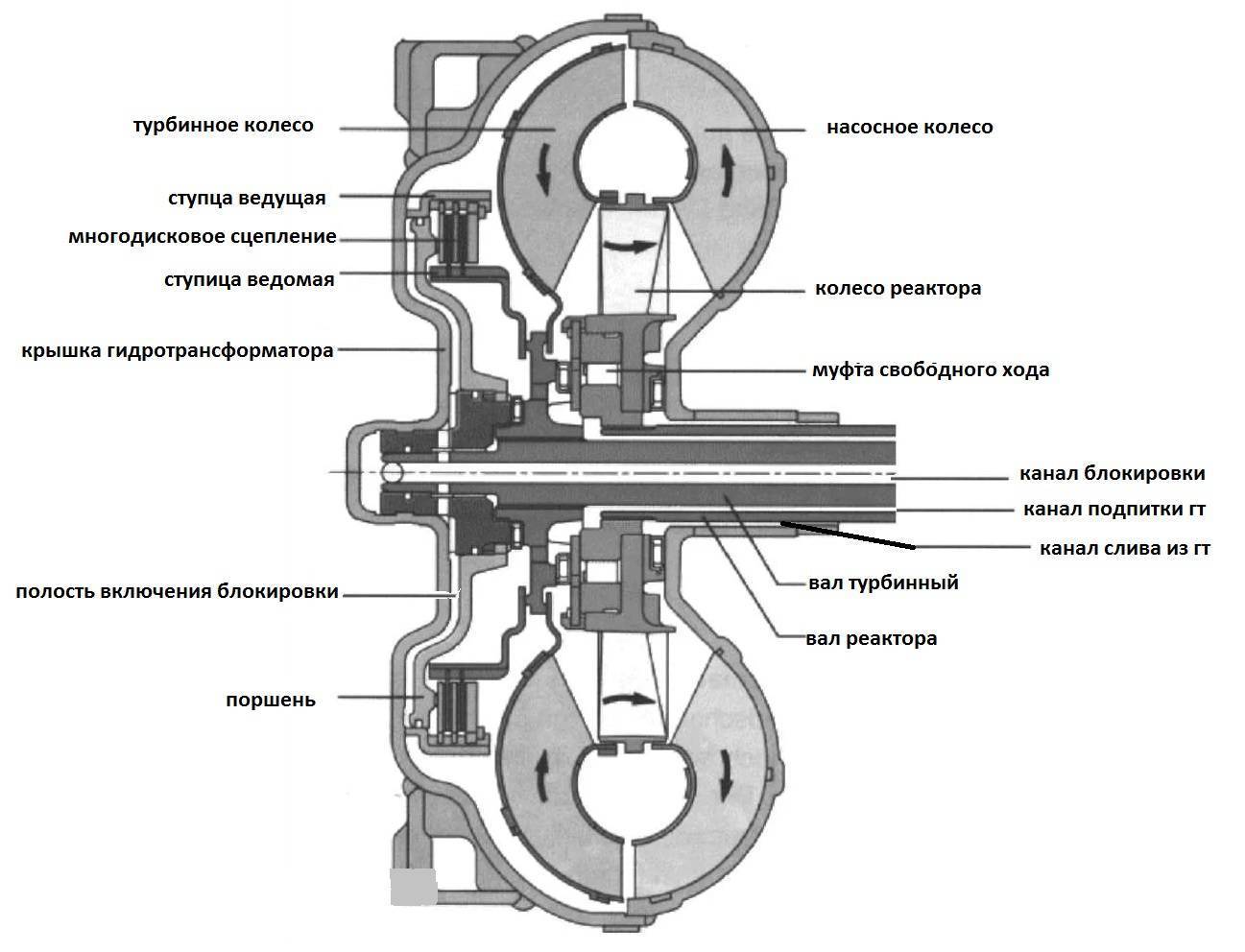

Колёса (9) снабжены прямыми лопатками, хотя в некоторых случаях, для них используют лопатки изогнутой формы.
Гидромуфта является соединением колеса центробежного насоса, колеса реактивной турбины и кожухов (3), как охватывающего, так вращающего. Насос, в свою очередь, присоединён к ведущему валу (6), а реактивная турбина – к ведомому валу (16).

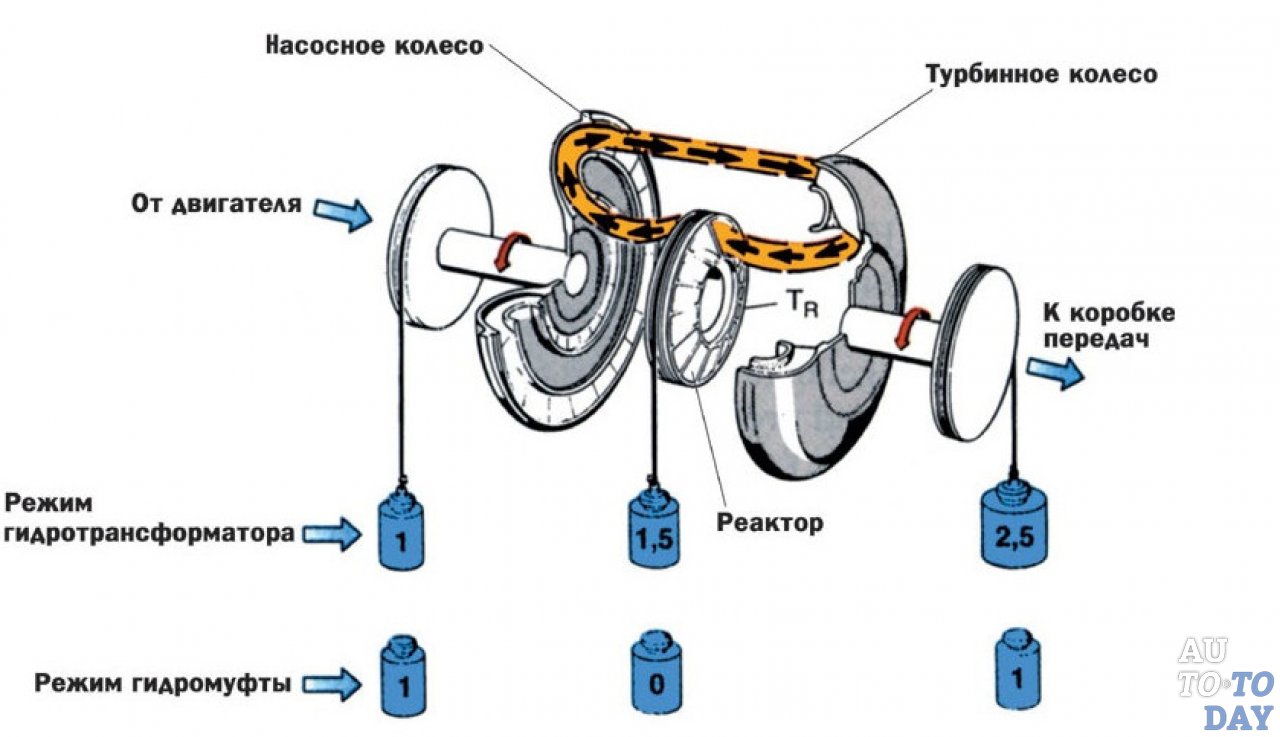

Принцип действия

Попробуем разобраться, в чём же состоит её основной принцип роботы. Во время вращения насос является передающим звеном работы двигателя жидкости, которая заполняет гидравлическую муфту через клапан. В процессе этого сообщается запас энергии скорости и энергии давления. Попадая на лопасти, жидкость преобразует энергию в механическую работу, которая приводит к вращению ведомого вала. Покидая турбину, жидкость снова поступает в насос. Во время этого процесса происходит передача момента вращения с одного вала на другой. Таким образом, устанавливается замкнутый процесс, который работает в таком порядке: насос – турбина – насос. Делаем вывод, что основным элементом, которая связывает между собой оба вала – это жидкость.

В процессе действия происходят некоторые потери. Причиной этому является тот факт, что в рабочем состоянии ведущий вал немного опережает ведомый.

Свойства

Отметим основные свойства, которыми обладают гидромуфты:

• Ведомые и ведущие валы действуют вне зависимости друг от друга. К примеру, когда ведомый вал находится в покое, то в это время ведущий вал может функционировать или соответствовать промежуточному значению угловой скорости. Но отметим, что значение последней не может равняться скорости вращения ведущего вала. Обычно её значения меньше на 2 – 3%.
• Именно гидравлические муфты смогут обеспечить плавное начало движения транспорта и плавный набор разгона.
• Строение организовано таким образом, что в ней отсутствуют детали, которые тесно соприкасаются между собой. Другими словами отсутствует процесс трения деталей, а следовательно, их износ сводится к минимуму.
• Гидромуфта сдерживает крутильные колебания.
• С её помощью обеспечивается бесшумное функционирование передач.
• Обеспечивается высокие показатели коэффициента полезного действия, до 0,96 – 0,98.
• Высокая степень надёжности при эксплуатации.

С их помощью можно организовать управление, как на дистанционном, так и на автоматическом уровне.

Нюансы работы

Благодаря всем выше перечисленным свойствам, обеспечивается взаимодействие гидравлической муфты и двигателя. Перечислим все основные функции, которые выполняет устройство:

• Способность регулировать количество выполняемых вращений ведомым валом при постоянном числе вращений двигателя;
• Обеспечение разгона больших масс.

Обеспечение суммирования мощностей и реверса. Особенно это актуально при использовании детали на судах.

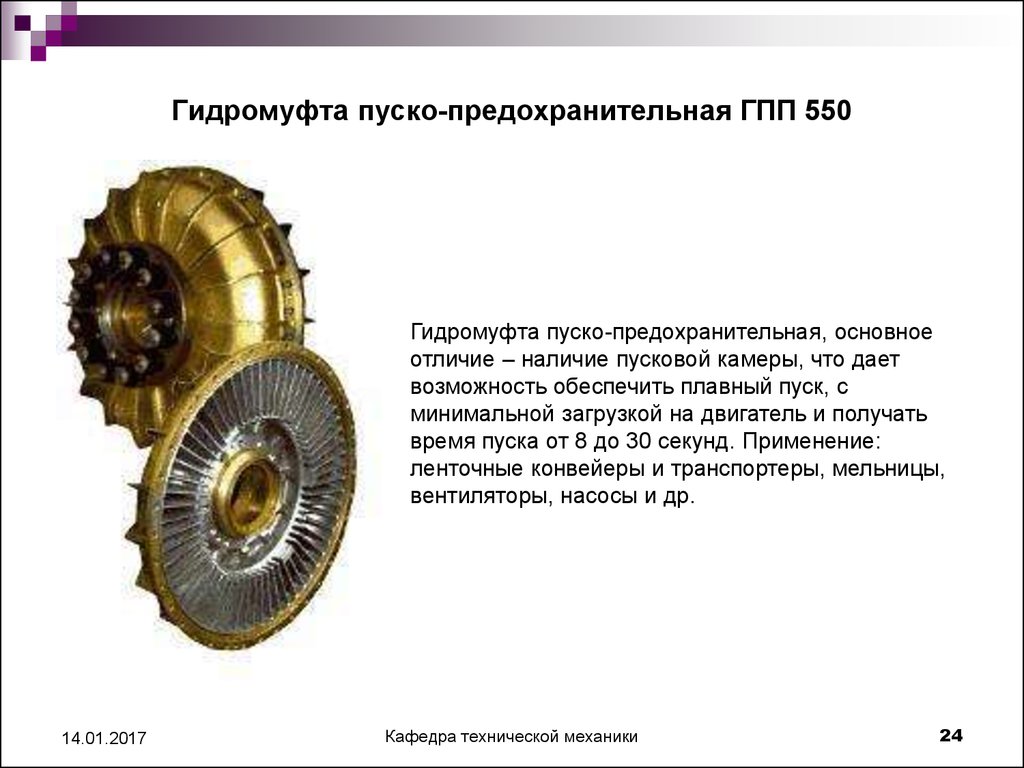

Обратим внимание, все функции, которые приведены выше, позволяют использовать гидравлической муфты не только в автомобильной отрасли.

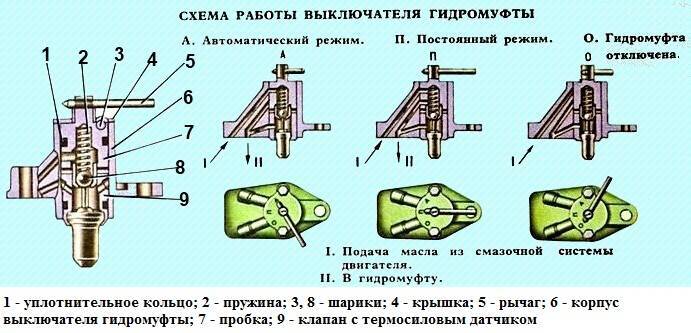

Установлено, что она зарекомендовала себя довольно долгими сроками службы. В ходе эксплуатации требуются лишь периодическая регулировка температуры срабатывания выключателя. Но всё-таки, если произошла поломка, то замена производится в комплекте с передней крышкой двигателя.

В наше время достаточно сложно выбрать подходящий автосервис, чтобы там понимали ваши потребности, чтобы уровень мастерсва персонала оправдывал надежды. Авто-Шеф рекомендует автосервис Лонжерон в Гатчине. Ссылка сайт: longeron-sto.ru

Читайте также:

Принцип работы гидромуфты

4 — Оценок: 84

Что такое гидромуфта и для чего она нужна

Опубликовано: 12.07.2022

Гидравлическая муфта соединяет двигатель и трансмиссию, позволяя двигателю приводить в движение автомобиль, когда он включен. Он работает с использованием гидротрансформатора, заполненного жидкостью. Гидравлическая муфта отвечает за передачу мощности от двигателя к трансмиссии без вибрации и шума. Что такое гидромуфта — опичываем в статье.

• Муфта работает за счет использования энергии движущейся жидкости (обычно масла) для передачи крутящего момента между валами.
• Масло содержится в корпусе, который разделен на две секции: входную секцию и выходную секцию. Входная секция соединена с первым валом, а выходная секция соединена со вторым валом.
• Когда первый вал начинает вращаться, он также заставляет вращаться входную секцию, что, в свою очередь, заставляет масло течь через муфту в выходную секцию.

Это вращение масла создает крутящий момент на выходном валу, который в конечном итоге передает мощность с одного вала на другой.

Содержание

1. Преимущества гидромуфт
2. Что такое гидромуфта. Как работает
3. Типы гидромуфт
4. Применение гидромуфт
5. Преимущества гидромуфт

Преимущества гидромуфт

Гидромуфты имеют ряд преимуществ перед другими типами муфт:

1.  Они очень эффективны и могут передавать большую мощность, чем муфты других типов.
2. Они относительно просты в эксплуатации и могут использоваться в широком диапазоне применений.
3. Они очень надежны и могут выдерживать высокие уровни нагрузки, не ломаясь и не изнашиваясь.

Гидравлическая муфта соединяет двигатель и трансмиссию, позволяя двигателю приводить в движение автомобиль.Он работает с использованием гидротрансформатора, заполненного жидкостью. Гидравлическая муфта отвечает за передачу мощности от двигателя к трансмиссии без вибрации и шума. Что такое гидромуфта

Гидравлическая муфта — это устройство, используемое для соединения двух валов, обычно разного размера, для передачи мощности. Муфта работает за счет использования энергии движущейся жидкости (обычно масла) для передачи крутящего момента между валами.

Масло содержится в корпусе, который разделен на две секции: входную секцию и выходную секцию. Входная секция соединена с первым валом, а выходная секция соединена со вторым валом.

Когда первый вал начинает вращаться, он также заставляет вращаться входную секцию. Это, в свою очередь, заставляет масло течь через муфту в выходную секцию.

Это вращение масла создает крутящий момент на выходном валу, который в конечном итоге передает мощность с одного вала на другой.

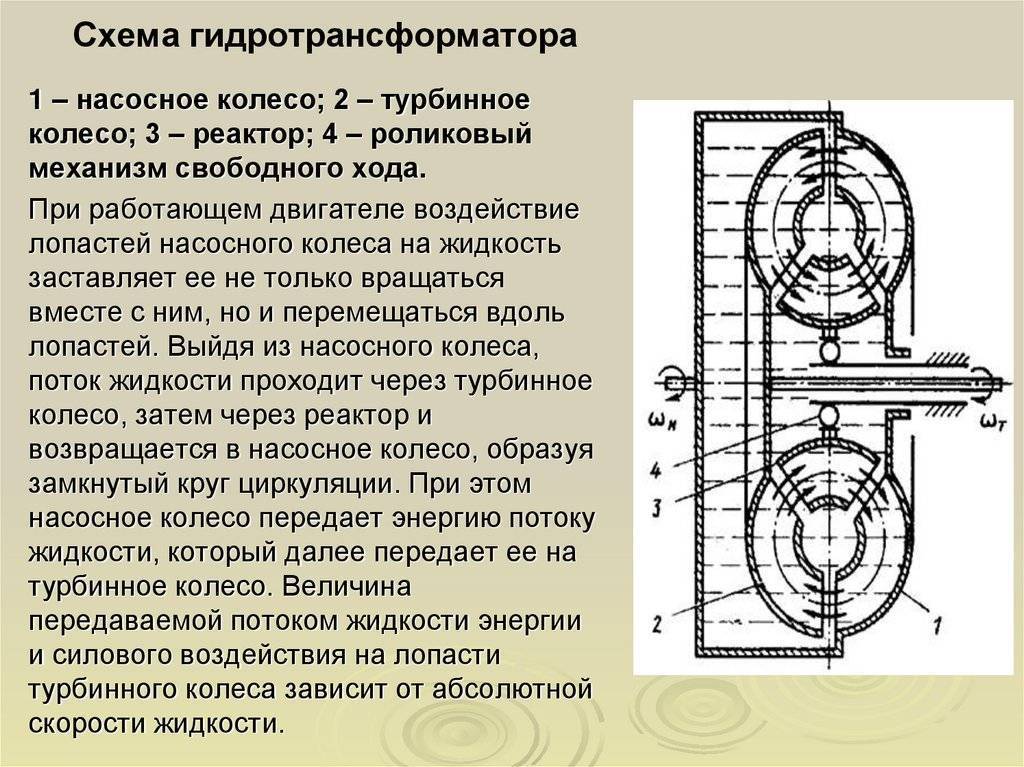

Что такое гидромуфта. Как работает

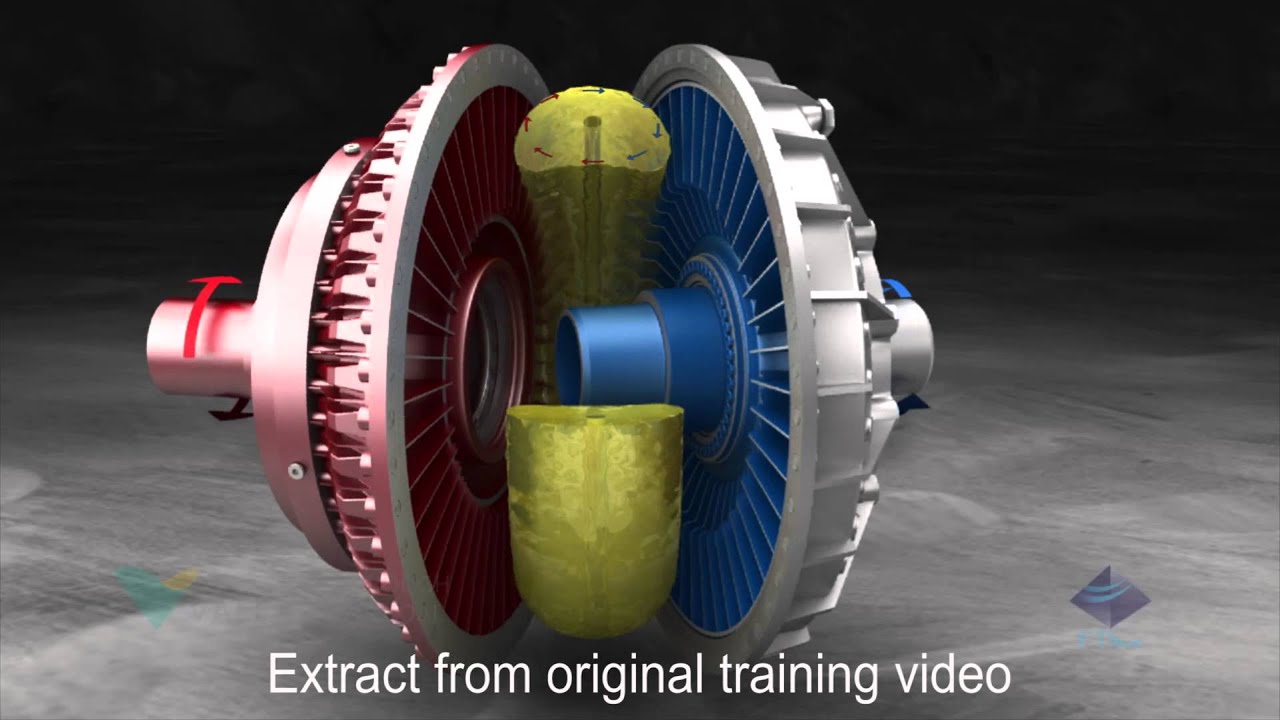

Гидравлическая муфта представляет собой устройство, передающее мощность между двумя вращающимися валами с использованием жидкости в качестве среды. Гидравлическая муфта состоит из двух половин, каждая с рабочим колесом.

Рабочие колеса прикреплены к вращающимся валам и при вращении создают водоворот жидкости. Этот водоворот соединяет два вала и передает через них мощность.

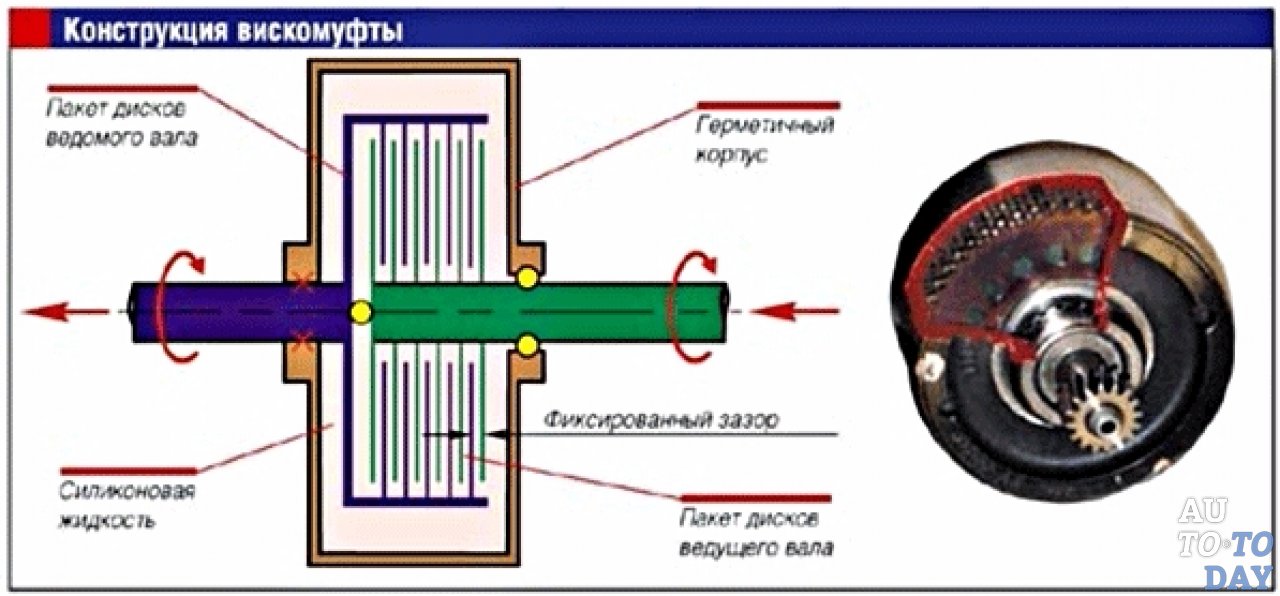

Типы гидромуфт

Гидравлическая муфта представляет собой устройство, используемое для соединения двух валов вместе, что позволяет передавать мощность. Существует несколько различных типов гидромуфт, каждая из которых имеет свои преимущества и недостатки.

Наиболее распространенным типом гидравлической муфты является мокрое сцепление. В этом типе используются два вращающихся диска, покрытых фрикционным материалом.

Когда диски сближаются, они создают тепло и трение, из-за чего диски цепляются за валы. Мокрые сцепления эффективны при передаче мощности.

Применение гидромуфт

Одним из распространенных применений гидравлических муфт являются автомобили. Когда вы нажимаете на педаль газа, двигатель вращается и передает мощность через трансмиссию на колеса.

Затем колеса вращаются и передают энергию земле. Если бы между двигателем и трансмиссией не было гидромуфты, — то вы бы чувствовали значительную задержку каждый раз, когда нажимаете на педаль газа.

Благодаря гидромуфте эта задержка сведена к минимуму, поэтому вы можете плавно разогнать свой автомобиль.

Гидравлические муфты также используются в тяжелой технике, такой как бульдозеры и краны.

Преимущества гидромуфт

Гидромуфты имеют ряд преимуществ перед другими типами муфт:

1) Они очень эффективны и могут передавать большую мощность, чем муфты других типов.

2) Они относительно просты в эксплуатации и могут использоваться в широком диапазоне применений.

3) Они очень надежны и могут выдерживать высокие уровни нагрузки, не ломаясь и не изнашиваясь.

Как вам статья?

Освоение основ гидравлических систем сцепления

Видео по теме

Подходящим определением современного автомобиля с высокими эксплуатационными характеристиками может быть только тот, который имеет превосходный контроль над каждой системой. EFI предлагает выдающееся цифровое управление подачей топлива и искрой, и можно сказать, что гидравлика предлагает аналогичный и более конкретный контроль над срабатыванием сцепления. Вы можете представить это так: еще в 30-х годах управление транспортным средством сделало гигантский скачок вперед, когда на серийных автомобилях появились гидравлические тормоза. Но, как и EFI, гидравлические системы выключения сцепления не сразу завоевали популярность у энтузиастов. На первый взгляд системы кажутся простыми, но правильное выполнение этих систем иногда может быть проблематичным. Но есть подходящие решения.

Узел гидравлического сцепления особенно полезен на ранних автомобилях с заменой двигателя LS, таких как этот Camaro 67 года с карбюраторным двигателем LS. Механическая связь будет заменена на гидравлическую систему, поскольку в блоке LS нет места для поперечного вала, необходимого для механической системы.

Это становится важным с сегодняшними схемами модернизации двигателей Pro Touring и LS, где ожидается, что правильно построенный маслкар может легко интегрировать компоненты 21-го века в листовой металл 60-х годов и работать так же, как совершенно новый Camaro или Corvette.

Механические коробки передач далеко не мертвы на улице, но шестиступенчатые повышающие передачи последних моделей часто требуют гидравлической системы выключения сцепления последних моделей, а не механической системы. В этой статье будут рассмотрены некоторые основы работы гидравлического сцепления. Система, аналогичная гидравлической тормозной системе автомобиля, использует главный гидравлический цилиндр для создания линейного давления, подключенного (обычно) к внутреннему гидравлическому выжимному подшипнику (HRB), расположенному на входном валу трансмиссии.

Почему вы хотите перейти на гидравлическое сцепление в сборе? Механические системы сцепления могут быть проблематичными при замене нестандартных двигателей, например, установка двигателя LS на Chevelle, Camaro или раннюю Nova. Двигатели LS никогда не оснащались приспособлением для крепления механического Z-образного рычажного механизма, поэтому необходимо установить или изготовить кронштейн, а рычажный механизм изменить, чтобы компенсировать разницу, создаваемую измененной монтажной поверхностью маховика двигателя LS. Другие головные боли, которые решает гидравлический привод, включают проблемы с зазором жатки и снижение усилия на педали, что делает вождение более приятным.

Это макет педального узла McLeod для Camaro 1970-82 годов. Поскольку гидравлическое крепление главного брандмауэра расположено под углом, это определяет угол наклона штока, который соединяется с педалью сцепления, чтобы он был направлен прямо к главному. Соотношение педалей и угол хода имеют решающее значение, но McLeod разработал все это в этом комплекте.

Мы поговорили с Фредом Тейлором из McLeod, который имеет многолетний опыт работы со всеми аспектами конструкции сцепления. Он подчеркнул, что многие энтузиасты считают, что гидравлическая система уменьшит усилие на педали. Если оригинальная механическая связь изношена там, где она создает избыточное трение, то лучше использовать гидравлическую систему. Но в целом, говорит Тейлор, если вам нужно более легкое сцепление, вам нужно будет заменить его на более легкий нажимной диск, потому что общие соотношения между гидравлическим и механическим сцеплением очень похожи.

Тейлор описывает это так. Если вашей нажимной пластине требуется усилие в 500 фунтов для выключения сцепления, а общее передаточное число в системе выключения составляет 10:1, то для выключения сцепления потребуется усилие на педали в 50 фунтов. Это так просто.

Заводские гидравлические системы разблокировки, такие как те, что используются в последних моделях легковых и грузовых автомобилей с механической коробкой передач, являются практически пуленепробиваемыми из-за их оригинальной конструкции. Комплекты для вторичного рынка, предлагаемые для конкретных моделей автомобилей, также очень эффективны. Проблемы возникают при попытке переоборудовать старый автомобиль, такой как Chevy 54 года, или, возможно, уникальное приложение, такое как Corvair со средним расположением двигателя, с использованием деталей, собранных из нескольких источников. Знание того, как интегрировать системы и как некоторые из более сложных аспектов установки влияют на общую производительность системы, может сделать разницу между приятным, заводским ощущением педали и системой, которая требует, чтобы обе ноги выжимали педаль сцепления.

Этот полный комплект American Powertrain включает в себя главный и гидравлический выжимной подшипник. Обратите внимание, что American использует запатентованное универсальное крепление HydraMax для главного цилиндра, чтобы идеально соответствовать углу толкателя, сходящего с педали сцепления.

Существует огромное количество информации о настройке встроенного гидравлического выжимного подшипника с надлежащим зазором на протяжении многих миль уличного движения, поэтому мы потратим на эту тему минимум усилий. Вместо этого мы сосредоточимся на вопросах позиционирования и установки главного цилиндра и геометрии педали сцепления.

Существует несколько проблем, с которыми могут столкнуться гидравлические системы выключения сцепления. Разумным шагом будет использование главного цилиндра, узла педали и гидравлического выжимного подшипника (HRB), которые предназначены для совместной работы. Но для приложений, где конкретного комплекта не существует, может быть полезно изучить, как устроены эти системы.

Есть несколько вопросов, которые необходимо учитывать потенциальным преобразованиям. Во-первых, это простая гидравлика. Мы ограничим это обсуждение встроенными гидравлическими выжимными подшипниками, поскольку они наиболее популярны.

Правильно подобранная система будет обеспечивать правильное давление без чрезмерного усилия на педали, что означает правильное усилие, создаваемое главным гидравлическим цилиндром. Энтузиасты запутались в относительном размере отверстия главного и рабочего цилиндров/HRB.

Расстояние между точкой поворота педали сцепления и накладкой педали (от А до В) делится на расстояние от точки поворота до точки крепления штока сцепления (от А до С). Мы используем педаль тормоза, чтобы продемонстрировать это, но эффект соотношения тот же. Если длина педали (от А до В) составляет 12 дюймов, а расстояние между штоками (от А до С) равно 2 дюймам, то передаточное число педали составляет 12/2 = 6 для передаточного отношения педали 6:1. Это умножает усилие, прилагаемое вашей ногой к штоку сцепления.

Другая сторона этого уравнения – объем. Давление может быть более чем достаточным для приведения в действие спусковых пальцев на прижимной пластине, но недостаточного объема. В целом, главный поршень малого диаметра будет создавать большее давление, чем поршень большего размера, но может страдать от недостаточного объема, что означает, что HRB не сдвинется достаточно далеко, чтобы выключить сцепление. И наоборот, мастер с увеличенным диаметром поршня предлагает более чем достаточный объем, но будет страдать от более низкого давления, что приводит к очень жесткой педали сцепления. Именно здесь хорошо работают полные комплекты, объединяющие все компоненты.

Среди наиболее распространенных проблем, связанных с переоборудованием гидравлического сцепления, является течь уплотнения главного цилиндра. Это происходит из-за неправильного расположения исполнительного рычага главного цилиндра на педали сцепления в случаях, когда система была получена от нескольких поставщиков. Главные цилиндры сцепления чрезвычайно чувствительны к чрезмерным углам между главным цилиндром и узлом педали. Залог успеха – правильно расположенный рычаг, сохраняющий минимальный угол между педалью сцепления и главным цилиндром. Тейлор говорит, что минимальный вертикальный ход рычага главного цилиндра достигается, когда при полупедальном ходе рычаг педали сцепления составляет 90 градусов до педали. Этого добиться труднее, чем может показаться, потому что при нажатии на педаль сцепления рычаг движется по дуге.

Одним из инновационных решений этой проблемы является крепление главного цилиндра HydraMax компании American Powertrain. Это крепление размещает брандмауэр между двумя большими пластинами из нержавеющей стали с полностью регулируемым по углу креплением.

Это серийный внешний ведомый узел, который первоначально использовался на пятиступенчатом Camaro T-5 конца 80-х годов. Внешний ведомый болтами крепится к фланцу колокола Т-5 и приводит в действие стандартный выжимной подшипник и рычаг. Преимущество внешних ведомых состоит в том, что в случае отказа или утечки вам не нужно тянуть трансмиссию, чтобы получить доступ к гидравлическому выжимному подшипнику. К сожалению, существует очень мало внешних ведомых приложений послепродажного обслуживания, и в настоящее время их нет для автомобилей GM, кроме этой стандартной версии T-5.

Положение штока педали сцепления также рассматривалось другими компаниями, которые в настоящее время производят специально разработанные комплекты, предлагающие системы с болтовым креплением, позволяющие сборщику воспользоваться преимуществами контроля и простоты гидравлического сцепления на Chevelle середины 60-х годов. Chevy II, и даже сейчас несколько грузовиков C10 с пакетом, который предлагает ощущение, похожее на Camaro 2019 года.

Не так давно энтузиасты были вынуждены смешивать и сочетать части из других приложений для достижения своих целей. В то время как упорные все еще могут пройти долгий путь, остальной мир может воспользоваться преимуществами комплектов для переоборудования от таких компаний, как American Powertrain, Driveline Components, McLeod Racing, Modern Driveline и других. Часто это включает в себя модифицированную педаль сцепления, которая обеспечивает правильный угол наклона штока привода.

Настройка любой системы по-прежнему важна, но большинство важных деталей рассматриваются в инструкциях. Тейлор говорит, что один аспект, который многие энтузиасты не принимают во внимание, заключается в том, что по мере износа сцепления высота выжимного пальца нажимного диска увеличивается. Этот износ перемещает пальцы нажимной пластины ближе к выжимному подшипнику и требует повторной регулировки ручного рычажного механизма для поддержания надлежащего свободного хода подшипника. Гидравлические системы расцепления обеспечивают дополнительный свободный ход, поэтому дальнейшая регулировка не требуется.

В качестве примера возьмем установку для гидравлического выжимного подшипника McLeod. В случае выжимного подшипника серии 1300 его общий потенциал перемещения составляет 0,800 дюйма. Если нажимной диск требует 0,400 дюйма хода для полного выключения сцепления, и мы устанавливаем начальный зазор 0,200 дюйма, это обеспечивает общий ход выжимного подшипника 0,600 дюйма, что более чем достаточно для выключения сцепления.

Мы не будем вдаваться в подробности настройки гидравлического выжимного подшипника (HRB), так как это подробно описано в Интернете. Одна вещь, которая важна для любого HRB, это то, что обычно есть штифт или ограничитель, который предотвращает вращение корпуса на входном кольце.

Причиной 0,200-дюймового начального зазора является учет будущего износа сцепления. Этот начальный «свободный ход» фактически воспринимается главным цилиндром при первом нажатии на педаль. Но этот зазор важен, потому что по мере износа сцепления пальцы нажимного диска становятся выше, и этот зазор в 0,200 дюйма будет уменьшаться, но зазор все равно будет присутствовать. Когда поршень возвращается внутрь HRB, гидравлический контур компенсирует это, выталкивая жидкость из HRB обратно в главный цилиндр. Это также означает, что при установке главного цилиндра сцепления требуется очень небольшой зазор между штоком привода педали сцепления и задней частью поршня.

Этот зазор обеспечивает полное втягивание поршня главного цилиндра при отпускании педали сцепления. Когда поршень полностью втянут в отверстие главного цилиндра, это открывает передаточный порт, так что гидравлическая жидкость может вернуться из контура обратно в резервуар. Это позволяет HRB компенсировать износ сцепления. Несмотря на простоту в эксплуатации, вы можете видеть, насколько важно установить правильный зазор штока привода поршня при установке системы. После того, как основной стержень установлен, нет необходимости его регулировать. Никогда не используйте этот стержень для регулировки точки выключения сцепления.

Существует немало деталей, связанных с системами гидравлического сцепления, но этот обзор должен помочь лучше понять и оценить гидравлическую систему сцепления и преимущества, которые она обеспечивает. CHP

Еще одной важной деталью является точное расположение колокола для определения осевой линии. В трансмиссиях последних моделей, таких как T-56 и Magnum, используются конические роликовые подшипники для входного вала, и эти подшипники не допускают смещения колокола, вызывая проблемы с переключением передач, которые трудно диагностировать.

Механический рычаг 101
Рычаг сцепления — механический или гидравлический — использует рычаг для выполнения своей работы. Предположим, что нажимной диск с высокими рабочими характеристиками требует усилия в 500 фунтов, чтобы сжать пальцы, зажимающие сцепление. В случае механической связи рычаг начинается с передаточного числа педали. На раннем Camaro мы измерили соотношение 3:1. Z-образный стержень добавляет еще 2,1:1 вместе с передаточным числом 2:1 от выжимного рычага, который приводит в действие выжимной подшипник. Умножьте их вместе, и мы получим соотношение 12,6:1.

Если мы разделим усилие нажимного диска в 500 фунтов на общее передаточное отношение 12,6:1, то в результате для выключения сцепления потребуется усилие на педали 39,7 фунтов.

По словам Тейлора, система McLeod создает гидравлическое соотношение 2:1 между главным и гидравлическим выжимным подшипником (HRB). Таким образом, когда главный поршень сцепления перемещается на один дюйм, это перемещает HRB на 1/2 дюйма. Для этого требуется, чтобы передаточное отношение педали стало 6:1, чтобы цифры были похожи на желаемое передаточное отношение механической связи 12:1.

Если мы приложим к педали усилие в 42 фунта, умноженное на передаточное отношение педали 6:1 и умноженное на гидравлическое соотношение 2:1, мы получим следующее: 42 x 6 x 2 = 504 фунта силы на давление пластина для выключения сцепления. Это подтверждает идею о том, что при аналогичных передаточных числах гидравлическая система создает такое же усилие на педали, что и правильно работающая механическая система.

Мы установили стандартный узел диафрагменной муфты на наш сверлильный станок вместе с циферблатным индикатором для измерения хода, необходимого для выключения диафрагменной муфты. В данном конкретном случае расстояние было лишь чуть более 0,300 дюйма. Не все муфты одинаковы, поэтому нормальным диапазоном является расстояние 0,3000,500 дюйма. Если вся рычажная система имеет общее передаточное число 12:1, а педаль сцепления перемещается на 6 дюймов, то 6/12 = 0,500 дюйма хода выжимного подшипника. Это гидравлический выжимной подшипник McLeod серии 1300. Эти подшипники регулируются по высоте, а также могут быть разобраны и восстановлены с новыми уплотнениями, в отличие от заводских подшипников. McLeod также предлагает их с фитингами -4 AN или с быстроразъемными фитингами (QD) заводского типа GM. Одна линия предназначена для подачи давления, а другая — для стравливания. Это гидравлический комплект для переоборудования Modern Driveline для раннего Camaro. Это будет сочетаться с гидравлическим выжимным подшипником Modern; в сочетании комплекты очень доступны по цене. Это аналогичный комплект от Driveline Components, который позиционирует шток сцепления в правильном положении. Обратите внимание на использование кронштейна для перемещения штока сцепления к ближней стороне педали для прямого выстрела к мастеру. Этот конкретный набор для 19Камарос 67-69 гг.

Trending Pages

• Тест суперкаров и гоночных автомобилей: Porsche 911 GT3 RS 2023 года против 911 GT3 Cup на Road America!

• Производители коммерческих грузовиков идут на компромисс с запретом газа в Калифорнии

• Всегда хотели радиоуправляемый автомобиль Tamiya в натуральную величину? Вам лучше сесть

• Lucid Air GTP против Porsche 911 Turbo S: это электричество против газа на голове 2 Head Drag Race!

• Летняя лотерея MotorTrend: участвуйте в розыгрыше $10 000!

Рекомендованные статьи MotorTrend

Иллюстрированное руководство по дизайну автомобилей Гассера

Тим Бернсау | 00Z»> 5 июля 2023 г.

Винтажный Вэннинг высотой в милю! Фургоны Скалистых гор Денвера, класс ’73

Архив хот-родов | 6 июля 2023 г.

Что такое Oldsmobile F-85 Jetfire Wagon 1962 года выпуска?

К.Дж. Джонс| 6 июля 2023 г.

Olds ’56 с двигателем Hemi-Powered — первый победитель конкурса Newest Top Show Award

Тим Бернсау| 7 июля 2023 г.

Вся банда NMRA: 25 лет дрэг-рейсинга на Мустанге

К.Дж. Джонс| 10 июля 2023 г.

Внезапная смерть Мустанг II: супер-трюковый уличный гонщик Джека Руша 1970-х

К.Дж. Джонс| 11 июля 2023 г.

Популярные страницы

• Тест суперкаров против гоночных автомобилей: Porsche 911 GT3 RS 2023 года против 911 GT3 Cup на Road America!

• Производители коммерческих грузовиков идут на компромисс в отношении запрета газа в Калифорнии

• Всегда хотели радиоуправляемый автомобиль Tamiya в натуральную величину? Вам лучше сесть

• Lucid Air GTP против Porsche 911 Turbo S: это электричество против газа на голове 2 Head Drag Race!

• Летняя лотерея MotorTrend: участвуйте в розыгрыше $10 000!

Гидравлическое сцепление — все, что вам нужно знать0003

Kawasaki была первой кабиной в прошлом году с KX450 и KX250 для MY21, в то время как Honda присоединилась к делу со своим последним CRF450R. Гидравлическое сцепление увеличивает стоимость, сложность и вес, но теперь, когда большинство заводских мотоциклов сбрасывают трос, это всего лишь вопрос времени.

Здесь мы объясним, как они работают, рассмотрим несколько различных конструкций, а затем расскажем вам, как ухаживать за ними и что может пойти не так. То, как они работают, довольно простое. К рычагу сцепления прикреплен резервуар, наполненный жидкостью. В этом резервуаре находится поршень, мало чем отличающийся от поршня вашего переднего тормоза, который нажимается, когда вы тянете рычаг. Поршень проталкивает жидкость по гидравлической линии в «рабочий» цилиндр, прикрепленный болтами к двигателю, часто перед звездочкой промежуточного вала. Это немного похоже на суппорт дискового тормоза. Жидкость, заполняющая рабочий цилиндр, давит на другой поршень, который давит на пакет сцепления.

ЧТО ОТЛИЧАЕТСЯ?

Основное отличие от тросовой муфты не требует пояснений; у одного есть гидравлическая линия, а у другого — кусок плетеной проволоки. Гидравлическая система использует жидкость, которая почти полностью несжимаема, тогда как механическое сцепление использует трос и рычаги для передачи энергии и управления сцеплением.

Решающим фактором является стоимость. Гидравлическая система обходится производителю дорого, так как включает в себя картер, а иногда и весь двигатель, который необходимо изменить, и он состоит из гораздо большего количества деталей. Тросовая муфта может быть дешевле в производстве, но она требует более регулярного обслуживания и может выйти из строя без предупреждения.

Гидравлическое сцепление является саморегулирующимся и требует только замены жидкости, в то время как версия с тросом требует регулярной смазки рычага и троса для обеспечения плавной работы. Нужно вручную регулировать люфт в тросе, иногда «на лету» в гонке, а трос растягивается, изнашивается и требует замены.

ОБСЛУЖИВАЙТЕ ВАШЕ ГИДРАВЛИЧЕСКОЕ СЦЕПЛЕНИЕ

Системы гидравлического сцепления нуждаются в регулярной замене масла, так как жидкость может поглощать влагу. Рекомендуется менять его каждые 12 месяцев, если вы не заметите, что он загрязняется раньше, и тогда вам следует немедленно заменить его. Затем вам нужно выпустить воздух из системы после того, как вы установили свежую жидкость. Шарнир рычага сцепления по-прежнему нуждается в регулярной смазке, чтобы он оставался гладким.

Я рекомендую снимать спускной штуцер на рабочем цилиндре и смазывать резьбу противозадирным составом каждый раз при замене жидкости, так как они могут заедать и отламываться при попытке их снять. От этого выиграют и винты в крышке главного цилиндра.

БРЕНДЫ

Kawasaki и Honda (для 21 модельного года) используют гидравлические системы сцепления Nissin, в то время как европейские компании используют либо Brembo, либо Magura на своих полноразмерных мотоциклах, а Formula One — на минибайках. Все они довольно хорошие продукты, но папы мини-гонщиков знают, что системы Formula могут быть утомительными в прокачке и обслуживании.

ЧТО НЕ ТАК?

Хотя нет стального троса, который может изнашиваться или порваться, проколотая гидравлическая линия сделает сцепление неработоспособным. К счастью, на большинстве моделей гидравлические линии покрыты стальной оплеткой или имеют двойную облицовку. Хотя эту линию, безусловно, можно повредить, это не является обычным явлением. За свою жизнь я порвал гораздо больше тросов сцепления, чем порвал трубопроводы гидравлического сцепления.

На поршнях рабочего цилиндра внизу двигателя и главного цилиндра на руле имеются резиновые уплотнения. Эти уплотнения могут быть повреждены из-за износа или попадания мусора в гидравлическую жидкость. При повреждении этих уплотнений может произойти утечка жидкости из системы или попадание воздуха, и сцепление может стать «мягким» или вообще перестать работать.

Во всех системах сцепления на крышке бачка главного цилиндра написано, какая жидкость рекомендуется. Некоторые используют тормозную жидкость с рейтингом DOT 4, в то время как другие могут использовать DOT 5.1 или принимать только минеральное масло. Если добавить неправильную жидкость, это может привести к повреждению уплотнения и гидравлической линии, что в конечном итоге приведет к достаточному плачу сцепления.

Очевидно, что при аварии главный или рабочий цилиндр может быть поврежден. Повреждение рабочего цилиндра гораздо менее вероятно, но, поскольку резервуар главного цилиндра находится наверху руля и содержит рычаг сцепления, он подвержен повреждению при аварии, а его замена может быть дорогостоящей.

Дороже, если цепь главной передачи сойдет с рельсов и ударит по рабочему цилиндру. В экстремальных случаях цепь может вырвать рабочий цилиндр прямо из картера, поэтому важно установить прочный защитный кожух вокруг звездочки промежуточного вала.

Велосипеды, такие как KTM 65SX, избегают этой проблемы, приводя рабочий цилиндр непосредственно в крышку сцепления, но он также может быть поврежден при падении.

ПРОКАЧКА ГИДРАВЛИЧЕСКОГО СЦЕПЛЕНИЯ

Прокачать гидравлическое сцепление можно по двум причинам. Вы должны сделать это при замене жидкости, но вам также может понадобиться сделать это, чтобы избавиться от воздуха в линии.

Замена жидкости
Простая замена жидкости — относительно легкая и простая задача.

ЭТАП 1 Наденьте кусок прозрачной трубки на спускной патрубок рабочего цилиндра и опустите ее в полупрозрачную бутыль.

ЭТАП 2 Несколько раз нажмите на рычаг сцепления, а затем ослабьте штуцер для выпуска воздуха. Вы увидите, как грязная жидкость выльется в прозрачный шланг и попадет в бутылку.

ЭТАП 3 Продолжайте «качать» рычаг сцепления, пока штуцер для выпуска воздуха ослаблен, перекачивая всю грязную жидкость в прозрачную бутылку.

ЭТАП 4 Прежде чем резервуар будет опорожнен, заполните его свежей жидкостью и продолжайте это делать, прокачивая свежую жидкость через систему.

ШАГ 5 Как только вы увидите, что чистая жидкость выходит через прозрачную трубку на штуцере для выпуска воздуха, затяните ниппель, заполните резервуар, установите на место крышку резервуара и смойте всю жидкость мыльной водой. Этот материал разрушает краску и прозрачные покрытия на многих главных цилиндрах.

Избавление от AIR
Если вы пытаетесь выпустить воздух из системы, выполните следующие действия:

ШАГ 1 Подсоедините прозрачную бутылку к штуцеру для выпуска воздуха, как указано выше.

ЭТАП 2 Несколько раз нажмите на рычаг сцепления, а затем ослабьте штуцер для выпуска воздуха. Вы увидите, как грязная жидкость стекает в прозрачную трубку и в бутылку. Если в жидкости есть воздух, вы сможете увидеть это в трубке. Прежде чем отпустить рычаг сцепления, затяните штуцер для выпуска воздуха.

ШАГ 3 Продолжайте этот процесс, нажимая на рычаг сцепления и отпуская штуцер для выпуска воздуха, пока не удалите весь воздух из системы сцепления.

ШАГ 4 Не забывайте доливать в резервуар свежую жидкость. Если вы запустите резервуар всухую, в систему попадет больше воздуха, и вам придется начинать заново.

ШАГ 5 Если вы не видите пузырьков воздуха, затяните штуцер для выпуска воздуха, долейте резервуар, закройте крышку резервуара и смойте всю жидкость мыльной водой.
