Гидравлическая система тракторов Т-40 и Т-40А

Тракторы Т-40 и Т-40А оборудованы гидравлической системой раздельно-агрегатного типа, которая служит для управления с агрегатируемыми орудиями и машинами.

Для соединения узлов гидросистемы применены маслопроводы из резиновых и металлических шлангов.

Раздельно-агрегатная компоновка даёт возможность широкого применения стандартных агрегатов и узлов, аналогичных для разных марок тракторов.

В передней части ДВС (с левой стороны) смонтирован шестерёнчатый масляный насос (2) [рис. 1], получающий привод от шестерён распределения через размещённый в отдельном корпусе (1) приводной механизм. На насосе установлен клапан (3) деления потока, который соединён с гидравлическим усилителем (5) рулевого механизма и распределителем (8) посредством маслопроводов.

Кликните левой кнопкой мыши для увеличения

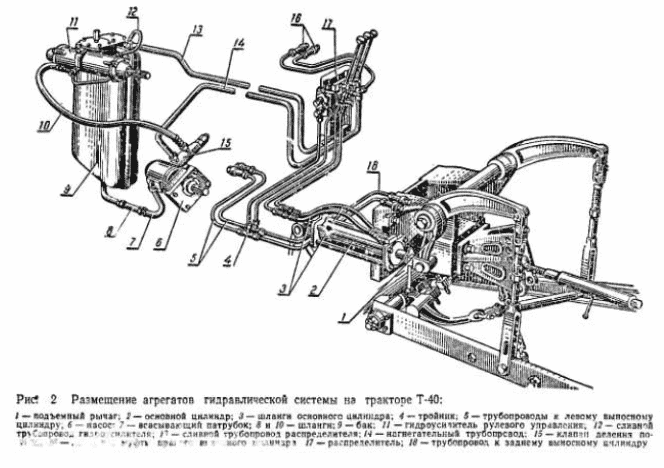

Рис. 1. Гидравлическая система тракторов Т-40 и Т-40А.

1) – Корпус привода;

2) – Масляный насос;

3) – Клапан деления потока;

4) – Подводящий маслопровод гидроусилителя;

5) – Гидравлический усилитель рулевого механизма;

6) – Масляный бак;

7) – Запорные клапаны;

8) – Распределитель;

9) – Тройник;

10) – Гидравлический цилиндр навесной системы;

11) – Штуцеры для подключения выносных цилиндров.

Масляный бак (6) прикреплён к колонке рулевого механизма.

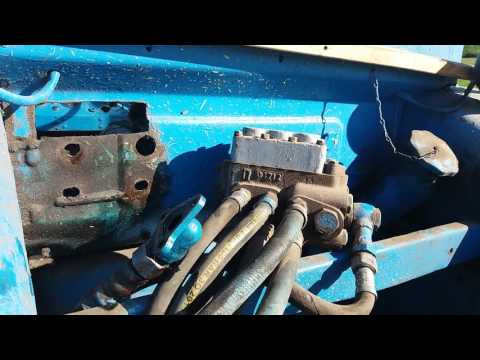

В кабине трактора (на передней стенке) размещён трёхзолотниковый распределитель (8).

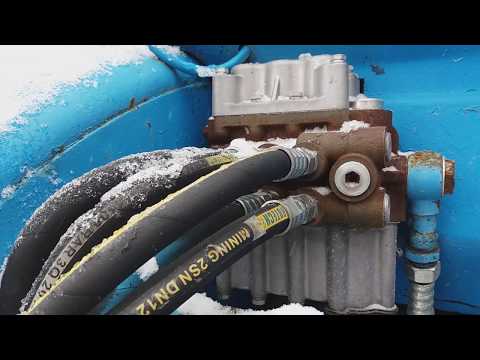

Распределитель соединён маслопроводами с силовым цилиндром (10) заднего механизма навески запорными клапанами (7), которые размешены слева и справа, и штуцерами (11). Запорные клапаны (7) и штуцеры (11) предназначены для присоединения выносных цилиндров либо прочих гидравлических механизмов, установленных на орудиях и машинах.

Схема раздельно-агрегатной гидросистемы трактора Т-40 (Т-40А) представлена на [рис. 2]. Насос (2) подаёт масло (рабочую жидкость) из бака (1) в клапан (3) деления потока. От корпуса клапана отходит пара магистралей:

1) – к гидравлическому усилителю (7) рулевого механизма;

2) – к распределителю (8).

Рис. 2. Схема гидравлической системы трактора Т-40 (Т-40А).

1) – Масляный бак;

2) – Масляный насос;

3) – Клапан деления потока;

4) – Золотник;

5) – Пружина золотника;

6) – Фильтр гидравлической системы;

7) – Гидравлический усилитель рулевого механизма;

8) – Распределитель;

9) – Цилиндр навесной системы;

10) – Трубопроводы для подключения выносных цилиндров сзади трактора;

11) – Выносные гидравлические цилиндры.

Золотники распределителя и гидроусилителя большую часть времени находятся в нейтральном положении, оставляя для масла свободный проход, а оно потом возвращается по сливным магистралям (показано стрелками) к вмонтированному в масляный бак фильтру (6).

В данном случае давление масла невелико и определяется сопротивлениями маслопроводов, фильтра и проходных сечений золотниковых устройств.

Перекачка масла отнимает незначительную долю мощности и, несмотря на то что масло циркулирует непрерывно, оно при этом не сильно нагревается.

За счёт передвижения золотника направляют масло в исполнительный механизм (цилиндр (9)). Масло давит на поршень, перемещая его, и тем самым поднимая орудие. Давление, которое при этом создаётся насосом, увеличивается и определяется требуемым для преодоления веса орудия усилием. Также повышается потребляемая приводом насоса и гидросистемы мощность.

Для предохранения системы от поломок используется клапан, который открывается при давлениях, превышающих допустимые. Он перепускает масло в сливную магистраль из напорной.

В процессе прохода масла через предохранительный клапан происходит трансформация всей затраченной на повышение давления мощности в тепло, вследствие чего масло быстро нагревается. Запрещено работать на данном режиме продолжительное время.

1*

Гидравлика трактора Т-40, Т-25, Т-16, МТЗ-80

• ООО ТехТрансКом | Ремонт спецтехники
•  >
• Статьи
•  >
• Статьи

04.06.2014

Гидравлика трактора Т-40, Т-25, Т-16, МТЗ-80

Ниже разберем основные составляющие и устройство гидравлических систем тракторов Липецкого и Минского тракторных заводов. Именно они являются в подавляющем ряде случаев основной составляющей технопарка любой организации.

Гидравлика трактора Т-40

Гидравлическая система трактора Т-40 состоит из двух основных составляющих:

1. система гидроусилителя руля,




2. раздельно-агрегатная навесная система.

Первая система отвечает за уменьшение усилия, прикладываемого к рулю, а вторая позволяет управлять полунавесными и навесными агрегатами, которые могут выполнять специфические функции. Цены на  ремонт тракторов т-40 на порядок ниже чем т-25 или т-16 ввиду доступности и распространённости данной модели.

Технически гидросистема Т-40 выполнена из следующих основных узлов и агрегатов:

• гидробака с фильтром,




• шестеренного насоса,




• клапана деления потока,




• гидрораспределителя,




• выносных и основного гидравлических цилиндров,




• гидроусилителя руля,




• трубопроводов и шлангов,




• муфт,




• запорных устройств.

Работа гидросистемы выглядит следующим образом:

1. шестеренный насос нагнетает масло, поступающее из гидробака в клапан деления потока.




2. из клапана выходит 2 потока – на гидроусилитель руля и на агрегатную систему.




3. в агрегатной системе поток масла принимает гидрораспределитель, который либо сливает масло обратно в гидробак по сливному маслопроводу, либо направляет масло к следующим узлам: основной гидроцилиндр, навесные гидроприводы, подключаемые к трактору.




4. гидроприводы оснащены разрывными и запорными муфтами, позволяющими предотвратить потерю масла при непреднамеренном отключении выносного узла от трактора или при штатном отсоединении дополнительных выносных агрегатов.

Гидравлика трактора Т-25

Гидравлическая система трактора Т-25 состоит из основной гидравлической системы и задней навески (механизм для навешивания сельскохозяйственных орудий).

Перечислим основные составляющие гидросистемы трактора:

1. бак с маслом,




2. шестеренчатый масляный насос,




3. гидрораспределитель,




4. запорные муфты,




5. силовые цилиндры (может быть несколько),




6. соединительные шланги и каналы.

Работа системы гидросистемы трактора Т-25 выглядит следующим образом:

1. из бака масло нагнетается шестеренным насосом в гидрораспределитель,




2. из гидрораспределителя масло под давлением поступает к силовому гидроцилиндру,




3. излишки масла поступают обратно в распределитель по другому маслопроводу, откуда через фильтр сливаются в гидробак,




4. в случае засорения фильтра срабатывает защитный клапан, позволяющий сбрасывать масло в бак минуя фильтрующий элемент.

Гидравлика трактора Т-16

Гидравлическая система самоходного шасси (трактора) Т-16 состоит из следующих основных частей:

1. масляный бак, оснащенный фильтром,




2. масляный насос,




3. два выносных гидроцилиндра,




4. соединительная арматура.

Масляный насос получает крутящий момент от независимого вала отбора мощности. Основную работу выполняет распределитель, который оснащен двумя золотниками (по количеству управляемых гидроцилиндров), которые могут иметь 4 положения: «Подъем», «Опускание», «Плавающее» и «Нейтральное».

Гидравлика трактора МТЗ-80

Гидравлическая система трактора МТЗ-80 состоит из двух основных подсистем:

• механизм задней навески,




• раздельно-агрегатная навесная система.

Конструктивно гидросистема состоит из следующих узлов:

1. масляного бака,




2. шестеренного насоса,




3. распределителя,




4. гидроцилиндров (основной и 2 выносных),




5. гидроувеличителя сцепного веса (ГСВ),




6. силового регулятора,




7. запорных и разрывных муфт,




8. соединительных каналов и шлангов.

Принцип работы можно описать следующим образом:

1. насос подает масло из бака в распределитель;




2. из распределителя масло либо сбрасывается обратно в бак, либо подается на ГСВ;




3. из гидроусилителя масло поступает на силовой регулятор




4. силовой регулятор подает давление на цилиндры или в гидроприводы навесного оборудования.

Маркировка основных узлов гидросистем тракторов Т-40, Т-25, Т-16, МТЗ-80
