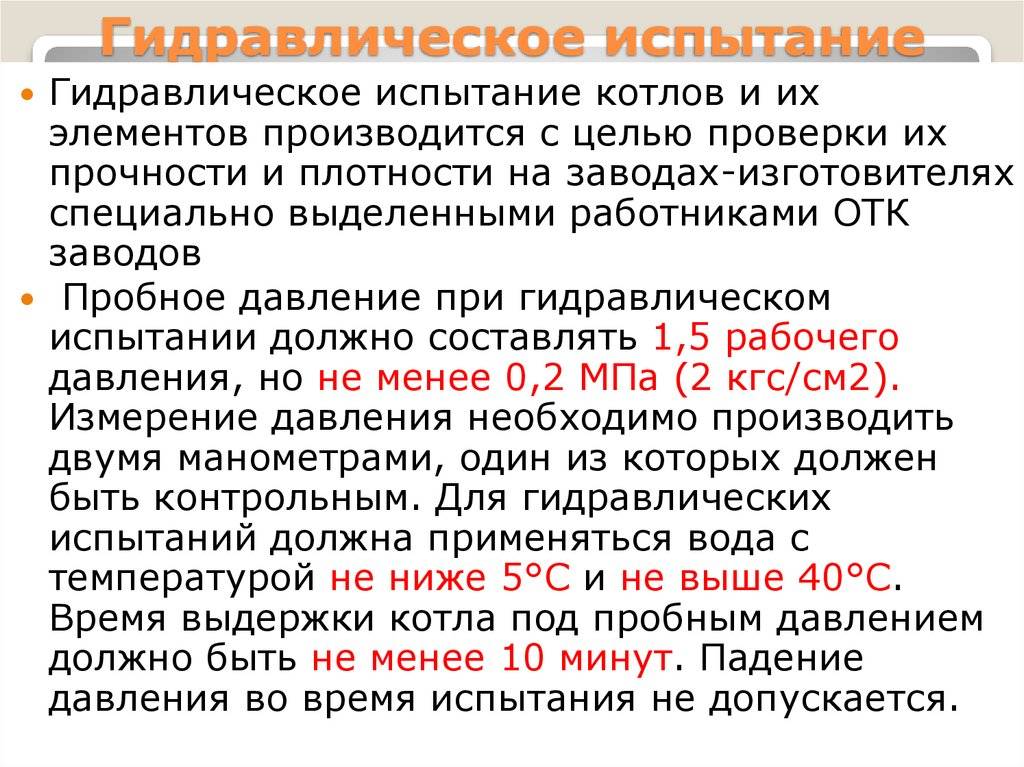

3. Гидравлическое испытание котлов.

Для
проверки прочности конструкции, качества
ее изготовления все элементы котла, а
затем и котла в сборе подвергаются
гидравлическим испытаниям пробным
давлением р_пр.
Гидравлические испытания проводят по
окончании всех сварочных работ, когда
изоляция и защитные покрытия еще
отсутствуют. Прочность и плотность
сварных и вальцовочных соединений
элементов проверяют пробным давлением
р_пр
= 1.5р_р,
но не менее р_р
+ 0.1 МПа (р_р
– рабочее давление в котле).

Размеры
элементов, испытываемых пробным давлением
р_р
+ 0.1 МПа, а также элементов, испытываемых
пробным давлением более высоким, чем
указано выше, должны подвергаться
проверочному расчету на это давление.
При этом напряжения не должны превышать
0.9 предела текучести материала σ^t_s,
МПа.

После
окончательной сборки и установки
арматуры котел подвергается окончательному
гидравлическому испытанию давлением
р_пр
= 1. 25р_р,
но не менее р_р
+ 0.1 МПа.

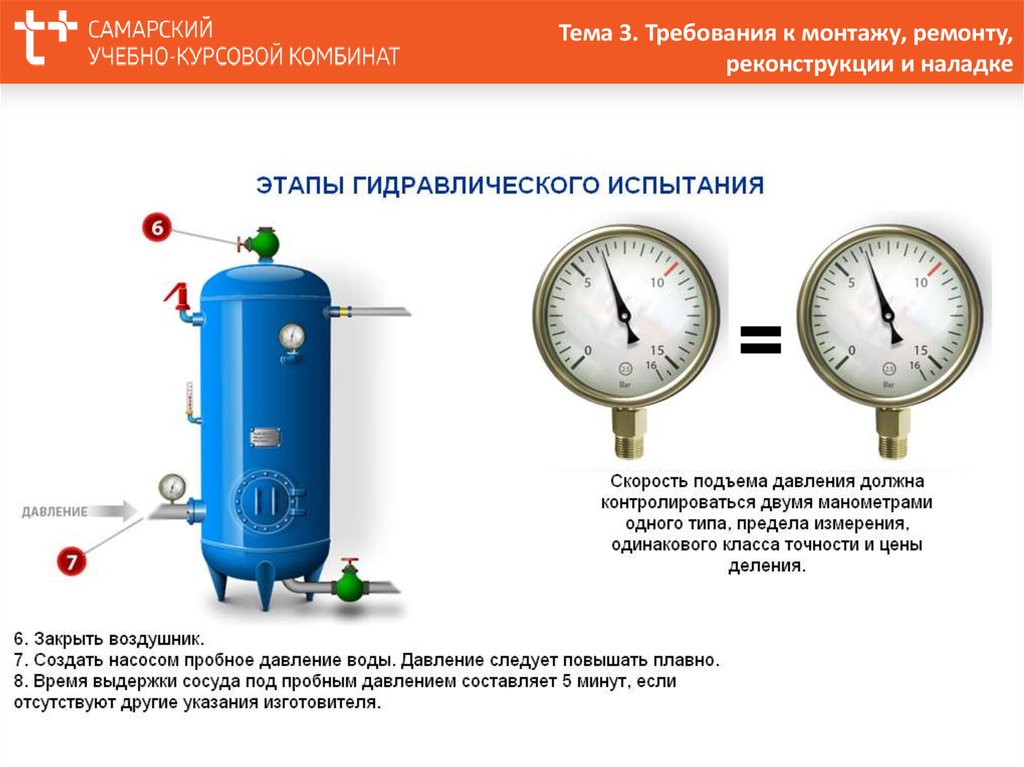

При
гидравлических испытаниях котел
заполняют водой и доводят рабочее
давление воды до пробного давления р_пр
специальным насосом. Результаты испытаний
определяют визуальным осмотром котла.
А также по скорости падения давления.

Котел
признается выдержавшим испытания, если
давление в нем не падает и при осмотре
не обнаруживаются течи, местные выпучины,
видимые изменения формы и остаточные
деформации. Отпотевание и появление
мелких капелек воды у вальцовочных
соединений течью не cчитается.
Однако появление росы и слезинок у
сварных швов не допускается.

Паровые
котлы после установки на судно должны
быть подвергнуты паровой пробе при
рабочем давлении, которая заключается
в том, что котел приводится в эксплуатационное
состояние и проверяется в действии при
рабочем давлении.

Газовые
полости утилизационных котлов испытывают
воздухом давлением 10кПа. Газоходы
вспомогательных и комбинированных ПК
испытаниям не подвергаются.

Наружный
осмотр котлов в комплекте с аппаратурой,
оборудованием, обслуживающими механизмами
и теплообменными аппаратами, системами
и трубопроводами производится под паром
при рабочем давлении и по возможности
совмещается с проверкой в действии
судовых механизмов.

При
осмотре необходимо убедиться в исправном
состоянии всех водоуказательных приборов
(водомерных стекол, пробных кранов,
дистанционных указателей уровня воды
и т.п.), а также в исправном действии
верхнего и нижнего продувания котла.

Должно
быть проверено состояние аппаратуры,
исправность действия приводов, отсутствие
пропусков пара, воды и топлива в сальниках,
фланцах и других соединениях.

Предохранительные
клапаны должны быть проверены в действии
на срабатывание. Клапаны должны быть
отрегулированы на следующие давления:

Р_откр
≤ 1.05 Р_раб
для Р_раб
≤ 10 кгс/см²;

Р_откр
≤ 1. 03 Р_раб
для Р_раб
> 10 кгс/см²;

Максимально
допустимое давление при действии
предохранительного клапана Р_max
≤ 1.1 Р_раб.

Предохранительные
клапаны пароперегревателей должны быть
отрегулированы на срабатывание с
некоторым опережением котельных
клапанов.

Должны
быть проверены в действии ручные приводы
подрыва предохранительных клапанов.

При
положительных результатах наружного
осмотра и проверки в действии один из
котельных предохранительных клапанов
должен быть опломбирован инспектором.

Если
проверка предохранительных клапанов
на утилизационных котлах на стоянке не
представляется возможной вследствие
необходимости длительной работы главного
двигателя или невозможности подачи
пара от вспомогательного котла,
работающего на топливе, то проверка
регулировки и опломбирование
предохранительных клапанов могут быть
произведены судовладельцем в рейсе с
оформлением соответствующего акта.

При
освидетельствовании должно быть
проверено действие систем автоматического
регулирования котельной установки.

При
этом следует убедиться, что сигнализация,
защита и блокирующие устройства работают
безотказно и срабатывают своевременно,
в частности при понижении уровня воды
в котле ниже допустимого, при прекращении
подачи воздуха в топку, при погашении
факела в топке и в других случаях,
предусмотренных системой автоматики.

Следует
также проверить работу котельной
установки при переходе с автоматического
на ручное управление и наоборот.

Если
при наружном осмотре будут обнаружены
дефекты, причина проявления которых не
может быть установлена данным осмотром,
то инспектор может потребовать проведения
внутреннего освидетельствования или
гидравлического испытания.
