Принцип действия гидроцилиндра. Гидроцилиндр, как работает и как чинить

Для начала, прежде, чем отвечать на этот вопрос, давайте сначала разберёмся, что такое гидравлический цилиндр?
Гидроцилиндр – это один из наиболее простых образцов двигателя, работающий за счёт совершаемых возвратно-поступательных движений. Благодаря сравнительной простоте своего исполнения применяются во многих областях техники, где используют объёмный гидропривод. Буквально от медицинской до сельскохозяйственной промышленности.

Как работает гидроцилиндр?

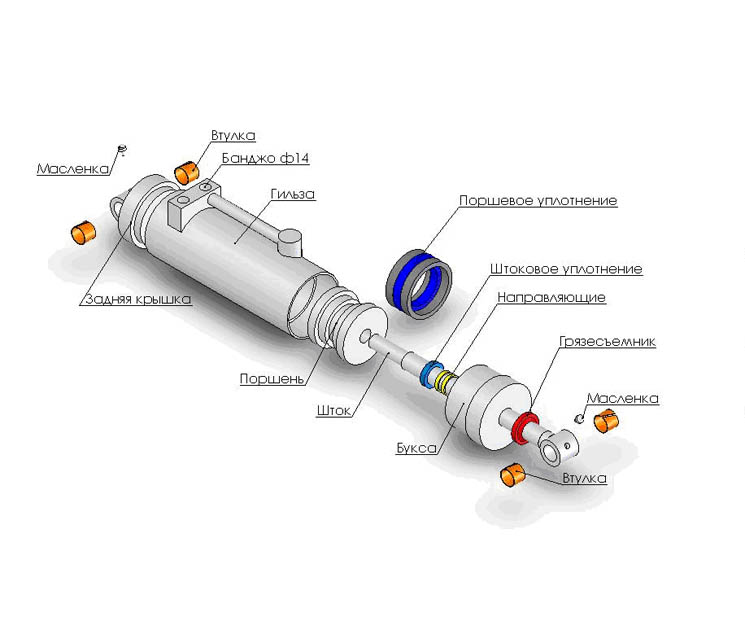

Он состоит из нескольких деталей: шток, гильза, уплотнения. Внешне гидравлический цилиндр представляет собой трубу. Это и есть гильза. Внутри находятся поршень и шток. Они не допускают перемещение жидкости по полостям цилиндра.
Своеобразным усилением для поршня служит шток, представляющий из себя своеобразный стержень.

Существует несколько видов гидравлических цилиндров:

• Одностороннего действия. Когда подвижная часть жидкости целенаправленно движется только в одну сторону. Обратно же – возвращается благодаря действию возвратного механизма, обеспечиваемого усилием и упругостью пружины.
• Двустороннего действия. Когда рабочий ход осуществляется в обе стороны за счёт создания давления рабочей жидкости в поршневой и штоковой полости цилиндра.
• Поршневые гидроцилиндры. Бывают с односторонним и двусторонним штоком.
• Телескопические гидроцилиндры. Главным их преимуществом является большой ход штока при небольшом размере самого гидравлического цилиндра. А ещё они так названы из-за своего внешнего сходства с подзорной трубой.
• Гидроцилиндры с торможением. Когда есть возможность регулировки торможения хода с одной или двух сторон.

Принцип работы гидравлического цилиндра

Так, вроде мы разобрались в основных понятиях. Теперь, давайте перейдём к разбору принципа работы самого гидроцилиндра.

Уплотнение. Как один из основных принципов работы гидроцилиндра. Реализуется за счёт применения таких деталей, как резиновые манжеты и кольца. Благодаря уплотнению обеспечивается минимум трения, надёжность, герметичность гидравлических цилиндров.

Зная виды гидроцилиндров, их принципы действия, можно с лёгкостью осуществить их диагностику и ремонт.

Выше Вы были ознакомлены гидравлическими цилиндрами стандартного образца. Но необходимо помнить, что существуют и другие виды оборудования. Они могут отличаться друг от друга формами, размерами или, даже, назначением.

В любом случае в компании ГидроСпецТех работают настолько квалифицированные мастера, что изготовление цилиндров абсолютно любого вида и образца не доставит каких-либо проблем.
Более того, после изготовления, все произведённые приборы проходят контроль качества и подтверждается выдачей паспорта.

Не нужно забывать про гарантию. В неё входит не только выполнение ремонтных работ, но и замена неисправных деталей. Сроки предоставленной гарантии могут варьироваться от десяти дней до трёх месяцев, если дело касается, например, замены штока.

Наша компания гарантирует оптимальное соотношение цены и качества. Стоимость услуги может варьироваться в зависимости от сроков её выполнения, наличия или отсутствия нужных деталей. Обращайтесь, мы всегда рады прийти к Вам на помощь!

Гидравлический поршень: принцип работы и обслуживания

Гидроцилиндры широко применяются в гидравлических системах транспортных средств и промышленного оборудования. Эти устройства выступают в качестве исполнительных механизмов или источников привода.

Поршневые гидроцилиндры – наиболее простая, удобная и многофункциональная разновидность этих устройств. Их основным функциональным элементом является гидравлический поршень. Под действием рабочей жидкости, нагнетаемой в полость цилиндра, он совершает возвратно-поступательное движение с определенной скоростью.

В результате перемещения поршня происходит преобразование гидравлической энергии в механическую – тем самым выполняется основная функция гидроцилиндра.

Как уже было отмечено выше, поршень является основным звеном гидроцилиндра. Под действием давления рабочей жидкости, поступающей из отверстий в крышках цилиндра, он передвигается плавно и равномерно. Удары поршня о крышки смягчают специальные тормозные устройства – демпферы.

Посредством пальца поршень соединен со штоком, на который передает свое усилие. Поршень и шток образуют в камере соответствующие полости: поршневую, ограниченную поверхностями корпуса и поршня, и штоковую, ограниченную поверхностями корпуса, поршня и штока.

Внутренние перетечки жидкости из одной полости цилиндра в другую должны быть минимальными. В целях герметизации полостей на поршень устанавливают специальные уплотнения из маслостойкой резины. Для предотвращения попадания грязи и пыли применяют грязесъемники.

Все основные элементы гидроцилиндра – корпус гильзы, поршень и шток – изготавливают из металла, способного выдержать значительные нагрузки.

Поршни, оснащенные специальными направляющими и уплотняющими кольцами, выполняют, как правило, из стали. Устройства, не имеющие колец и контактирующие с внутренними стенками гильзы всей поверхностью, производят из материалов с улучшенными антифрикционными свойствами – латуни, фторопласта или бронзы.

Рабочие поверхности деталей цилиндра должны быть устойчивыми к коррозии и износу. Именно поэтому многие производители гидравлического оборудования обрабатывают детали специальными антифрикционными покрытиями (АФП).

В России такие материалы выпускаются по уникальной твердосмазочной технологии, в результате по своим свойствам они превосходят заводские покрытия.

АФП облегчают скольжение трущихся поверхностей и предотвращают фрикционный износ деталей, тем самым совмещая в себе функции смазки и защитного покрытия.

В целях продления работоспособности гидравлических поршней, штоков и гильз гидроцилиндров используется антифрикционное покрытие MODENGY 1006 с дисульфидом молибдена и поляризованным графитом. Оно обладает очень высокой несущей способностью и износостойкостью, поэтому выдерживает любые условия эксплуатации поршневых цилиндров.

АФП предупреждает коррозионный износ металлических элементов, возникновение задиров и последующее скачкообразное движение. Покрытие устойчиво к перекачиваемым средам, обладает свойствами антиаварийной смазки.

Участки, контактирующие с резиновыми уплотнениями, рекомендуется обрабатывать другим покрытием, совместимым с полимерами и эластомерами – MODENGY 1010.

Чтобы АФП легло равномерно и качественно, перед его нанесением металлические поверхности следует тщательно очистить и обезжирить – например, с помощью Очистителя металла MODENGY. Для финишной подготовки деталей и улучшения адгезии покрытия можно использовать Специальный очиститель-активатор MODENGY.

Поршневые гидроцилиндры подразделяются на разновидности по разным признакам:

• По направлению действия рабочей жидкости: гидроцилиндры одностороннего и двустороннего действия
• По числу штоков: цилиндры с односторонним и двусторонним штоком
• По виду выходного звена: цилиндры с подвижным штоком и подвижным корпусом

В гидроцилиндрах одностороннего действия шток выдвигается за счет давления рабочей жидкости, а возвращается в исходное положение от усилия пружины.

Некоторые устройства производят возврат за счет приводимого механизма, другого гидроцилиндра или силы тяжести поднятого груза – по такому принципу работают бутылочные домкраты.

Цилиндры двустороннего действия создают давление рабочей жидкости в обеих полостях (поршневой и штоковой), поэтому шток принимает усилие как при прямом, так и при обратном ходе поршня. Причем при прямом ходе усилие больше, чем при обратном из-за разницы в площадях, к которым прикладывается сила давления жидкости.

С помощью гидроцилиндров двустороннего действия осуществляется, к примеру, подъем и опускание отвала бульдозеров.

При необходимости создания одинаковых усилий или одинаковых скоростей перемещения выходных звеньев, применяются гидроцилиндры с двухсторонним штоком.

Существуют также телескопические гидроцилиндры одностороннего и двустороннего действия. Они состоят из нескольких цилиндров, один из которых размещен в полости другого. Сравнительно малые размеры и большой ход штока определяют их высокую эффективность.

Поршневые гидроцилиндры характеризуются по геометрическим, гидравлическим и номинальным параметрам.

К геометрическим относятся диаметр поршня и штока, а также ход поршня. Нормы установлены ГОСТом 6540-68.

Наиболее распространенные диаметры поршня – 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 620, 800 мм; штока – 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500, 630, 800 мм.

Ход, т.е. величина максимально возможного перемещения поршня со штоком, у нормализованных цилиндров не превышает 10 мм.

К гидравлическим параметрам гидроцилиндров относят номинальное рабочее давление и расход жидкости

Номинальным называют давление, при котором гидроцилиндр работает в расчетном режиме, сохраняя заявленные производителем параметры. Величина этого показателя определяется значением нагрузки. Давление может быть ограничено настройками предохранительного или редукционного клапанов. Если нагрузки в цилиндре отсутствуют, давление обуславливается только потерями на трение.

Скорость перемещения штока и усилие, развиваемое гидроцилиндром, относятся к его номинальным параметрам.

Скорость определяется величиной расхода жидкости и эффективным диаметром цилиндра. Усилие, развиваемое им, пропорционально давлению и площади, на которую воздействует жидкость.

Возврат к списку

Как работает гидроцилиндр? — Гидролайн

Как работает гидроцилиндр? Как мы писали в нашем первом блоге, гидроцилиндр — это один из четырех основных компонентов гидравлической системы: механический привод, который создает линейное движение и работает как мускул машины.

Но как на самом деле работает гидроцилиндр? Чтобы начать с нуля, гидравлический цилиндр формирует свою силу из жидкости под давлением. Наиболее часто используемой жидкостью является минеральное масло. Чтобы узнать, как работает гидравлика, прочитайте этот пост в нашем блоге. Работа гидроцилиндра основана на принципе Паскаля.

Согласно принципу Паскаля, давление равно силе, деленной на площадь, на которую она действует. Давление на поршень вызывает такое же увеличение давления на второй поршень в системе. Если площадь в 10 раз больше площади первой, сила, действующая на второй поршень, в 10 раз больше, даже если давление одинаково во всем цилиндре. Гидравлический пресс создает этот эффект, основанный на принципе Паскаля. Паскаль также обнаружил, что давление в точке покоящейся жидкости одинаково во всех направлениях; давление будет одинаковым во всех плоскостях, проходящих через данную точку.

Поясним еще немного. В приведенном ниже примере небольшая сила F1, приложенная к маленькому поршню площадью A1, вызывает увеличение давления в жидкости. Согласно принципу Паскаля, это увеличение передается на больший поршень площадью А2 путем приложения к этому поршню силы F2.

Давление – это сила, приложенная к поверхности как; P=F/A >> F — используемая сила, а A — площадь поверхности.

По обеим сторонам контейнера есть два поршня, и контейнер заполнен несжимаемой жидкостью, такой как масло. Приложенное давление будет передаваться одинаково и без уменьшения на все части системы.

Из вышеизложенного можно сделать вывод, что удельная мощность в гидроцилиндре велика; большая сила может быть создана даже с маленьким цилиндром. Уплотнения удерживают жидкость там, где она должна быть; внутри гидроцилиндра. Уплотнение поршня удерживает жидкость под давлением в камерах A и B. В цилиндре двойного действия камера А создает толкающую силу, а камера В создает тягу. В цилиндре одностороннего действия, как правило, имеется только уплотнение штока, поскольку другой камеры не существует. Мы расскажем вам больше о цилиндрах двустороннего и одностороннего действия в наших следующих блогах.

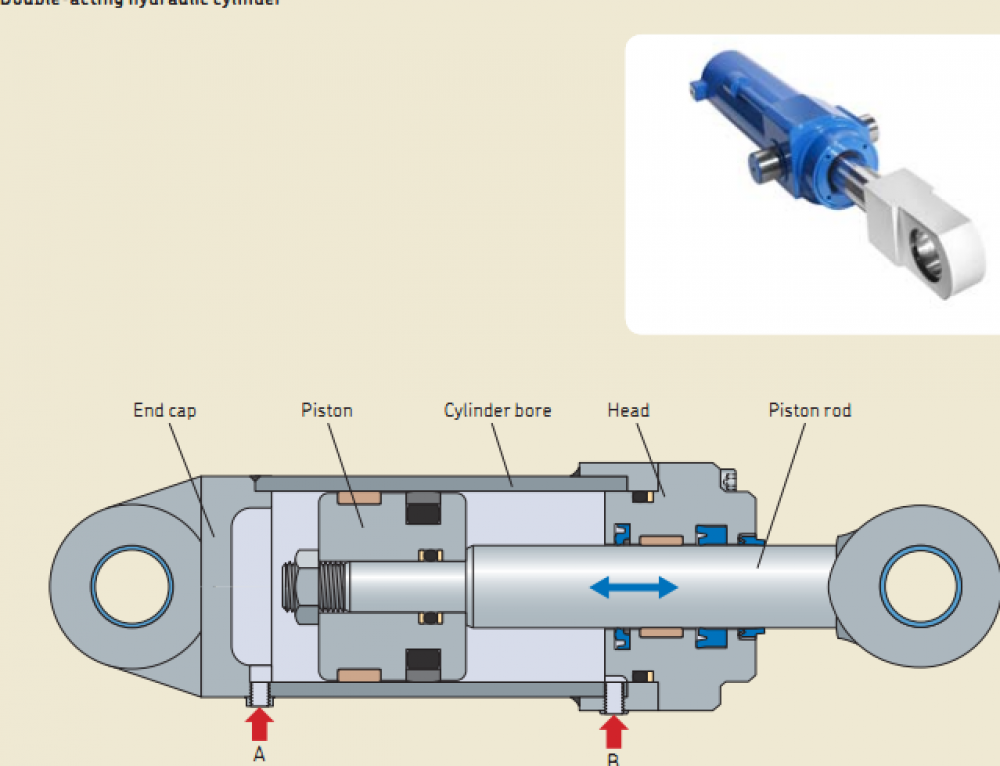

Пример конструкции цилиндра: светло-зеленым цветом показана рабочая жидкость в камере А, желтым цветом показан поршень, камера В находится справа от поршня, синим цветом является шток. Нижняя часть цилиндра находится слева, а проушина штока — справа.

(Иллюстрировано) Цилиндр крепится к своей заявке с дном цилиндра и проушиной для штока. Движение создается между этими двумя точками. Масло под давлением перемещает поршень, который затем перемещает шток. Встречное движение создается, когда масло перегоняется в другую камеру, а поршень движется назад, вытягивая шток.

Два или более гидравлических цилиндра также могут работать вместе. В качестве примера: два рулевых цилиндра в определенных приложениях. Эти цилиндры работают вместе таким образом, что когда один толкает вперед, другой оттягивает назад, и жидкость течет из камеры А толкающего цилиндра в камеру В тянущего цилиндра. Другой пример: в некоторых выдвижных цилиндрах жидкость течет через один цилиндр в другой таким образом, что цилиндр, которому требуется наименьшее давление, перемещается первым, поскольку P = F/A.

Почему стоит выбрать гидроцилиндр? На самом деле это довольно просто; как упоминалось выше, действительно маленький гидравлический цилиндр может создавать большую силу по сравнению с электрическими компонентами; разница велика. Если бы была выбрана электрика, потребовался бы очень большой электродвигатель для создания такой же силы, как гидравлика.

— Тони Хуттунен, руководитель проекта, Hydroline

Следите за нами в социальных сетях, чтобы не пропустить еще больше интересного!

Как работают гидравлические цилиндры?

Brant Hydraulics познакомит вас с основами гидравлического цилиндра.

История и основы гидравлических цилиндров практически не изменились за эти годы. Гидравлические цилиндры и концепция гидравлики повсюду в нашей повседневной жизни. Весь производственный процесс стал гораздо более упорядоченным, а допуски стали более жесткими, но по большей части цилиндры по-прежнему являются трудоемкими инструментами, которыми они всегда были. Эти вещи буквально сформировали мир вокруг нас. Все, что поднимается, толкается, буксируется, сбрасывается, выкапывается, дробится, бурится или выравнивается, доставляется таким образом каким-либо грузовиком, краном, бульдозером или трактором с использованием гидравлического цилиндра. Узнаем, КАК НА САМОМ ДЕЛЕ РАБОТАЮТ ГИДРОЦИЛИНДРЫ!!!

Удивительная сила, создаваемая цилиндром, обусловлена ​​простым механическим принципом давления, оказываемого на площадь поверхности  поршня . Проще говоря, чем больше диаметр цилиндра, тем больше он поднимет. Формула для этого: Площадь X PSI ( фунтов на квадратный дюйм ) = Сила .

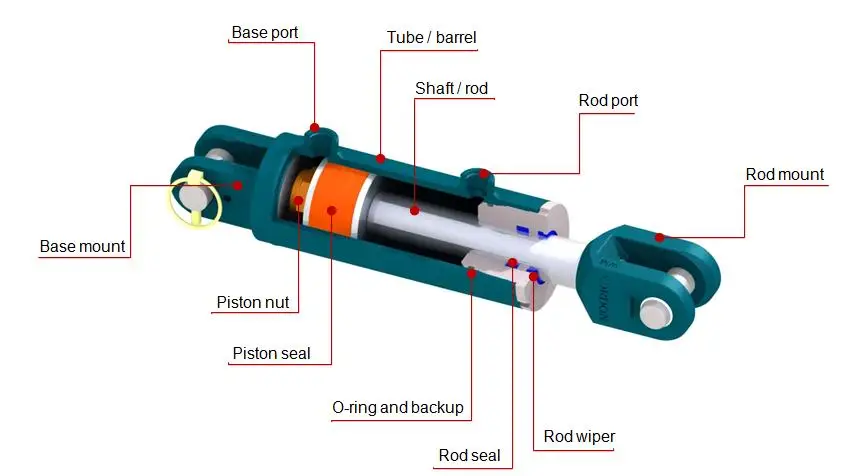

A Гидравлический цилиндр состоит из множества хрупких деталей и компонентов. Все они связаны друг с другом. Каждая деталь или компонент играют решающую роль в правильном функционировании гидравлического цилиндра.

  ПОРШЕНЬ  находится внутри цилиндра, диаметр которого известен как  ОТВЕРСТИЕ. OK , Технически, внутренний диаметр трубы, но это различие не имеет большого значения. Для поршня требуется уплотнение поршня   , чтобы давление не перетекало на другую сторону, что позволяет ему создать необходимое давление (если цилиндр не поднимает силу, которую должен, возможно, уплотнение поршня изношено).

Поршень крепится к ШТОКу (или валу) цилиндра, обычно при этом шток проходит через поршень и крепится большой гайкой на противоположном конце. Чтобы правильно рассчитать тяговое усилие цилиндра, из формулы необходимо вычесть площадь поверхности стержня. Стержень, пожалуй, самый трудоемкий компонент во всей системе. Шток представляет собой самый большой цельный кусок стали в цилиндре, неокрашенный и подверженный воздействию всех элементов. Он должен быть чрезвычайно прочным (чтобы противостоять изгибу), исключительно твердым (чтобы противостоять коррозии и точечной коррозии) и гладким, как шелк (чтобы сохранить целостность уплотнений штока и предотвратить утечку жидкости и давление). ХОД  полный возможный ход цилиндра при полностью втянутой и полностью выдвинутой длинах штока.

САЛЬНИК  или «головка» цилиндра — это часть, через которую выдвигается и втягивается шток цилиндра. Он содержит уплотнения штока и грязесъемное уплотнение, которые удерживают загрязнения от попадания в цилиндр.

  BUTT  является основанием или «крышкой». Этот конец обычно может использовать различные точки крепления. Говоря о навесном оборудовании, как цилиндры крепятся к своему орудию? Обычно с помощью ВИЛКИ, ПОПЕРЕЧНОЙ ТРУБКИ, ШТИФТА или ТАНГА.

Уплотнительные кольца и уплотнительные кольца, эти маленькие и не привлекающие внимание резиновые материалы играют решающую роль в гидравлических цилиндрах, когда они находятся в движении. В гидравлическом цилиндре используется множество уплотнений / уплотнительных колец, они предназначены для предотвращения утечки гидравлической жидкости, некоторые даже могут выдерживать высокие температуры, в зависимости от их материалов.

Большинство имеющихся в продаже цилиндров  двойного действия  это означает, что у них есть порты на каждом конце, и они используются для толкания  И тянуть.
