Устройство генератора

Генераторные установки – полезные устройства, снабжающие электроэнергией в случае аварийных перебоев электроснабжения. Выпускаются генераторы в различных электрических и физических конфигурациях в зависимости от целей использования. Чтобы правильно подобрать нужную модификацию устройства, следует знать о том, как функционирует установка, ее основные компоненты. А также преимущества, которые предоставляет электрогенератор, как источник резервного электропитания, используемый в жилом секторе или для промышленных нужд.

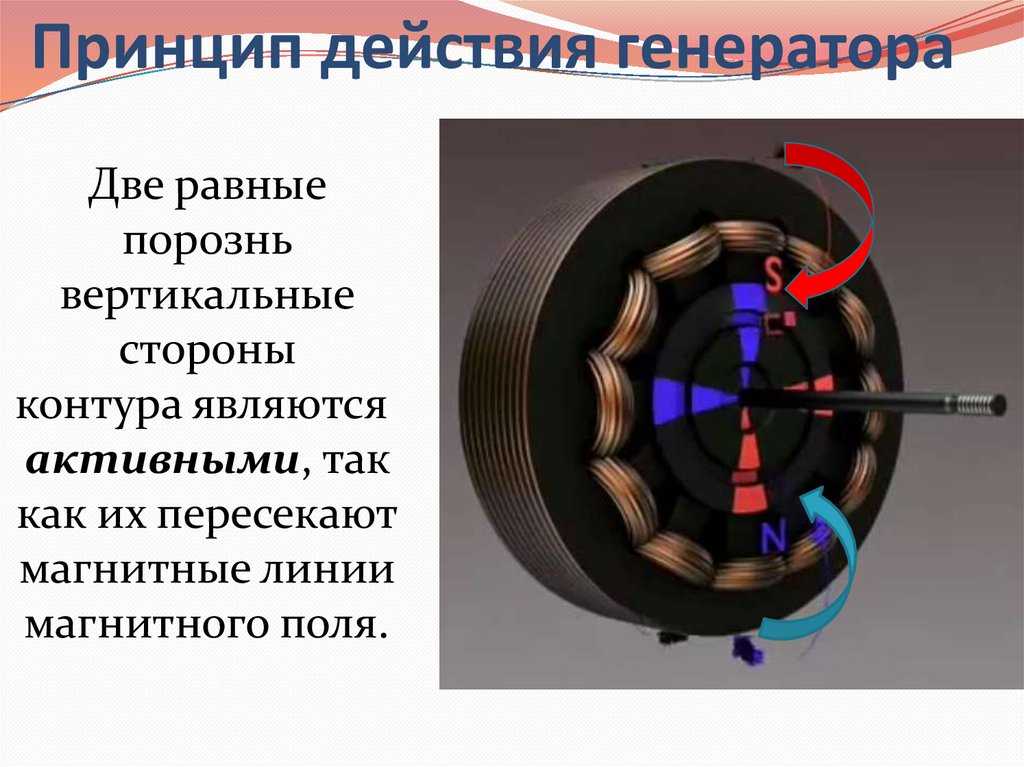

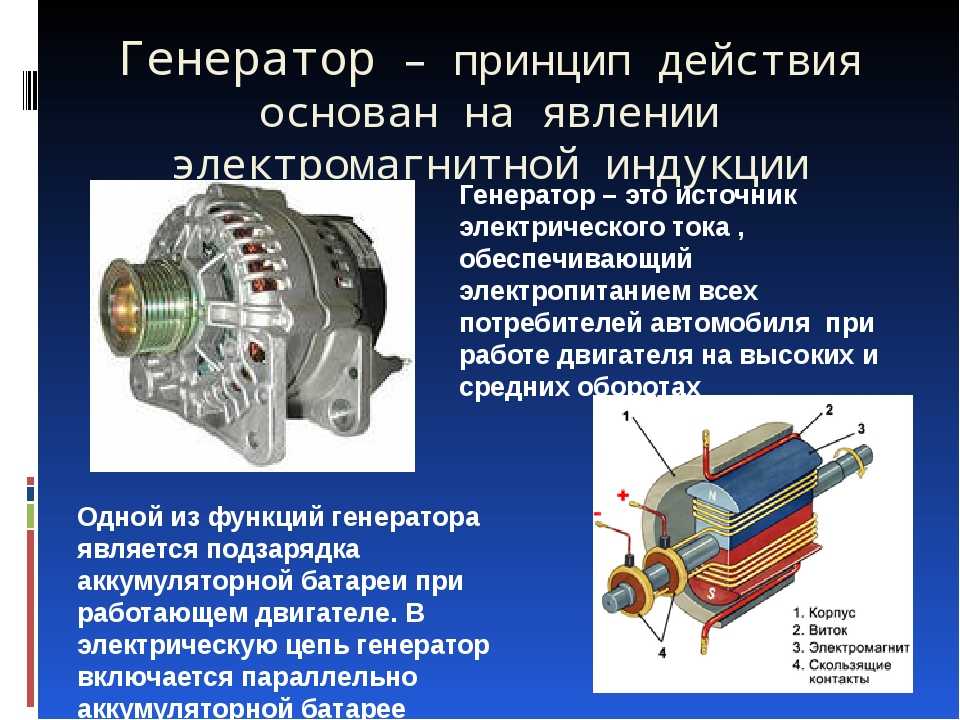

Принцип работы генерирующего устройства

Работа электрогенерирующего оборудования основывается на принципе конвертации механической энергии, получаемой из внешнего источника, в электроэнергию. Иными словами, устройство не вырабатывает самостоятельно электричество. Происходит усиление движения возникающих в проводах его обмотки электрических зарядов, которые проходя через внешнее кольцо циркуляции, отдают свою энергию. В результате на выходе образуется электрический ток, который и поступает в сеть от электростанции.

С научной точки зрения принцип называется «магнитной индукцией» и был обнаружен Майклом Фарадеем в 19 веке. Ученый физик установил, что перемещением электрического проводника в магнитном поле рождается поток зарядов. Между двумя концами проводника, в частности, провода, создается разность напряжений, который усиливает движение зарядов, превращая их в электричество.

Перейти в каталог генераторного оборудования:

Дизельные генераторы

Бензиновые генераторы

Сварочные генераторы

Основные элементы электростанции

• Генератор переменного тока
• Двигатель
• Топливная система
• Контур регулировки напряжения
• Установка выпуска и охлаждения двигателя
• Система смазки
• Устройство зарядки
• Панель управления
• Основная конструкция / Сборка

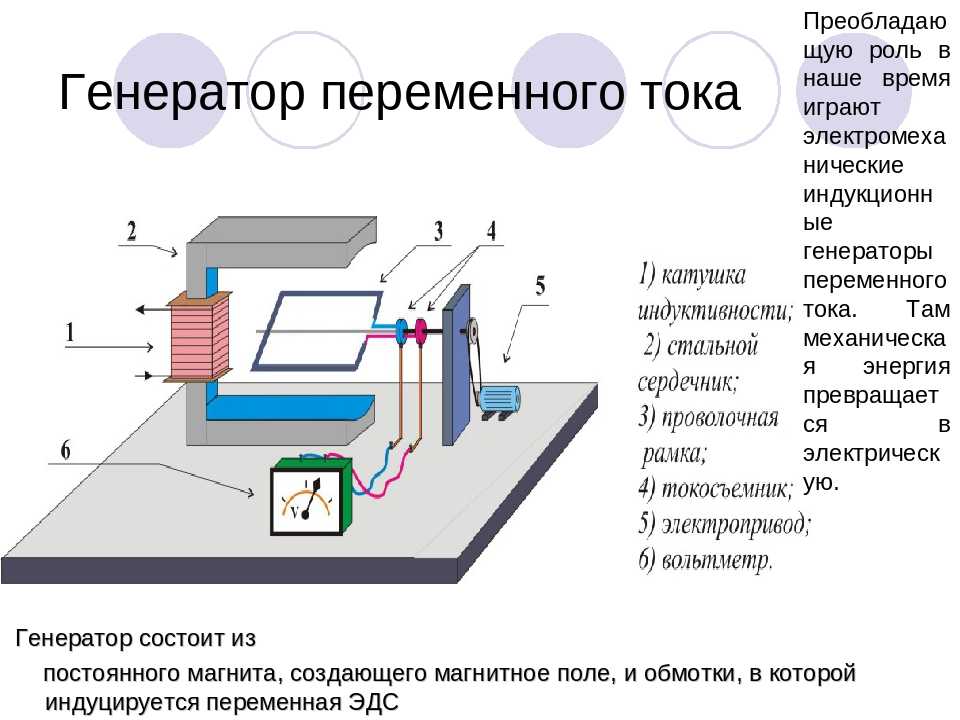

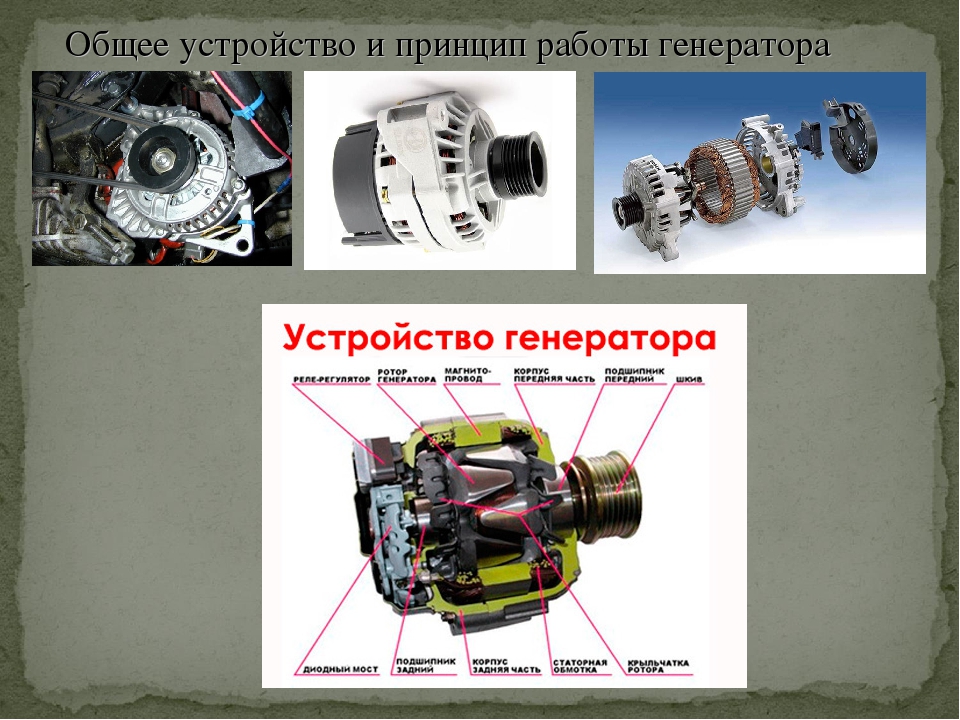

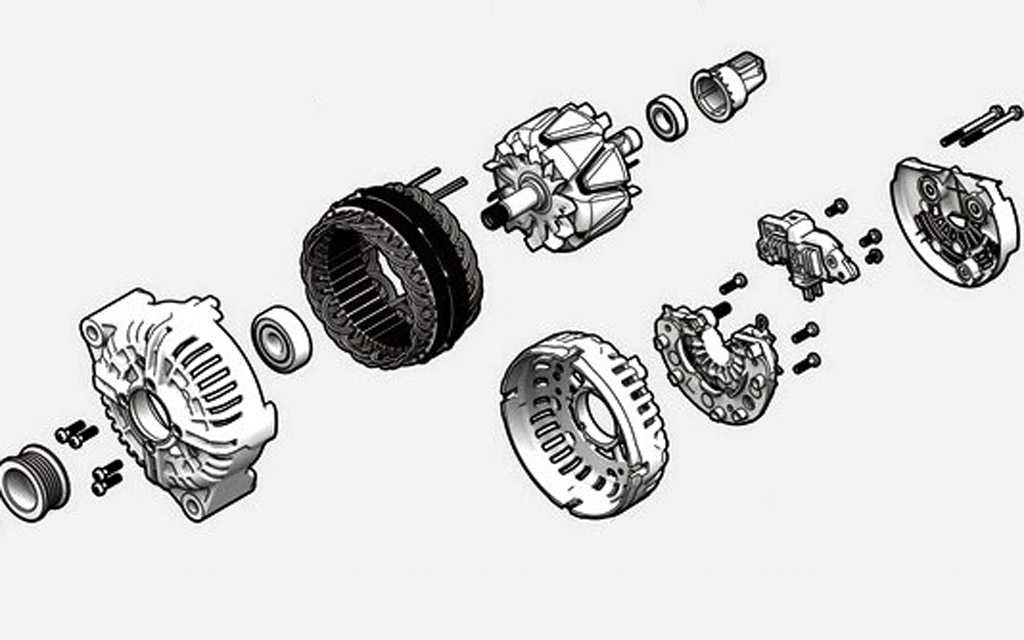

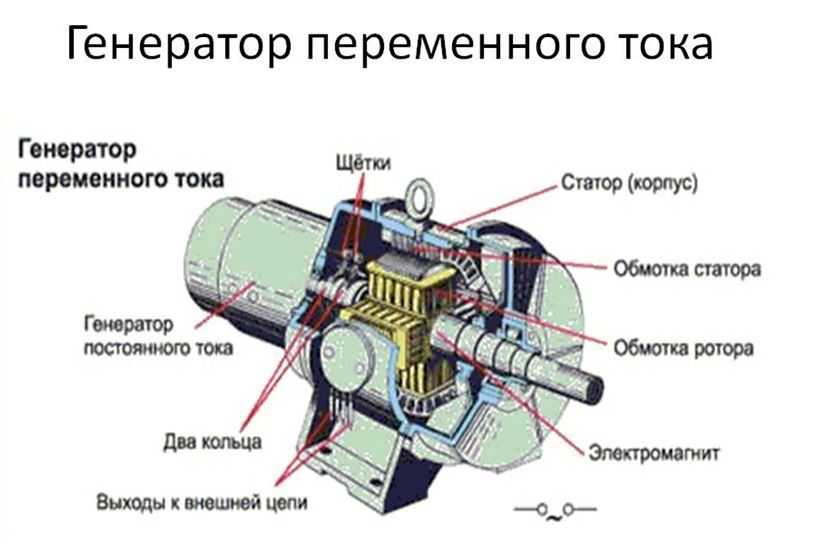

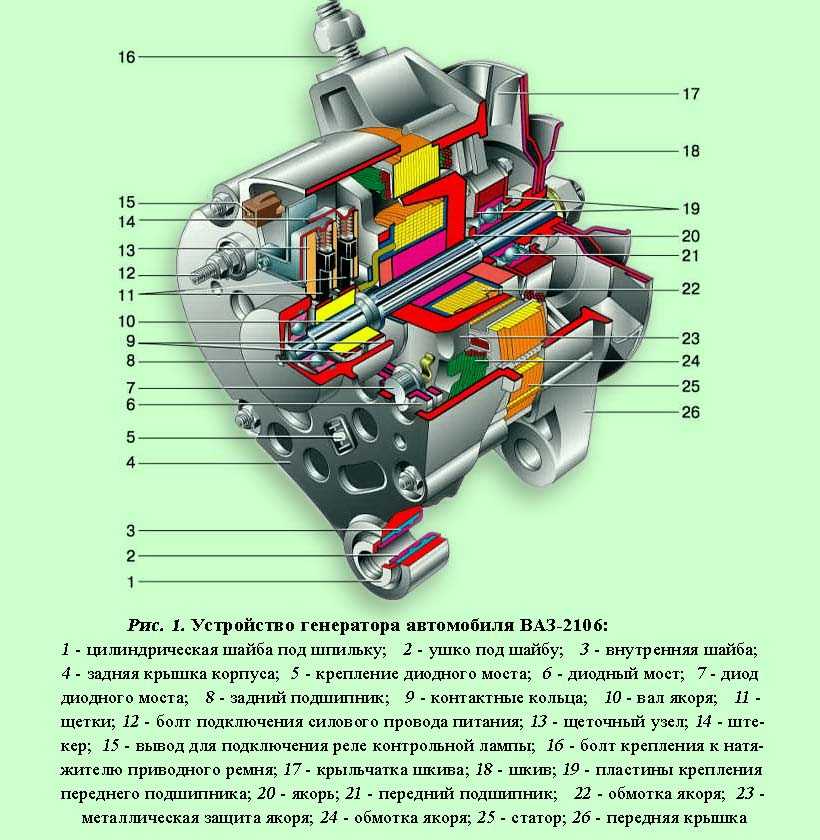

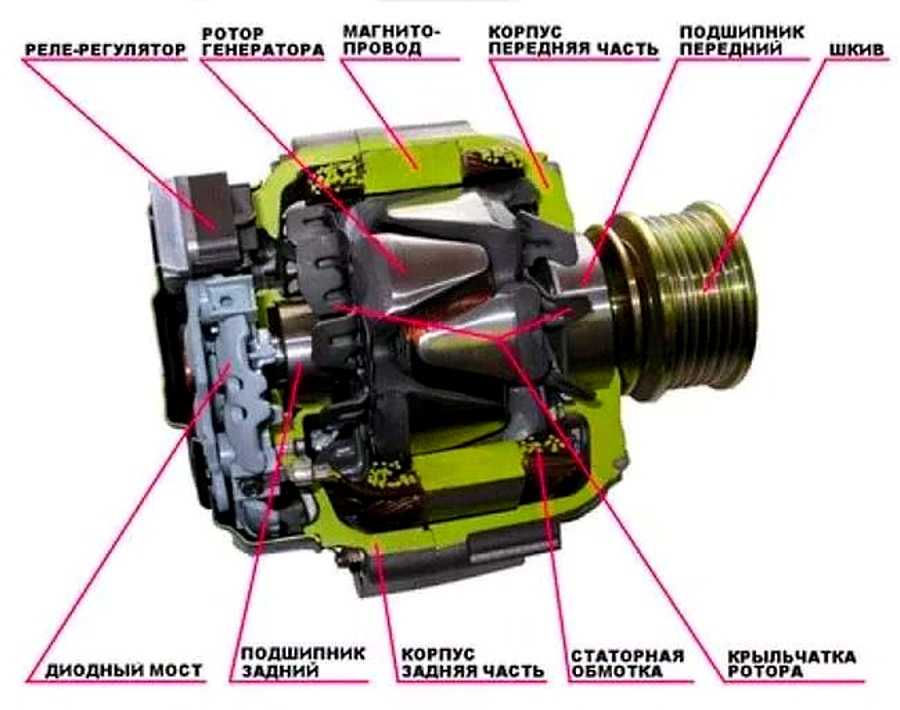

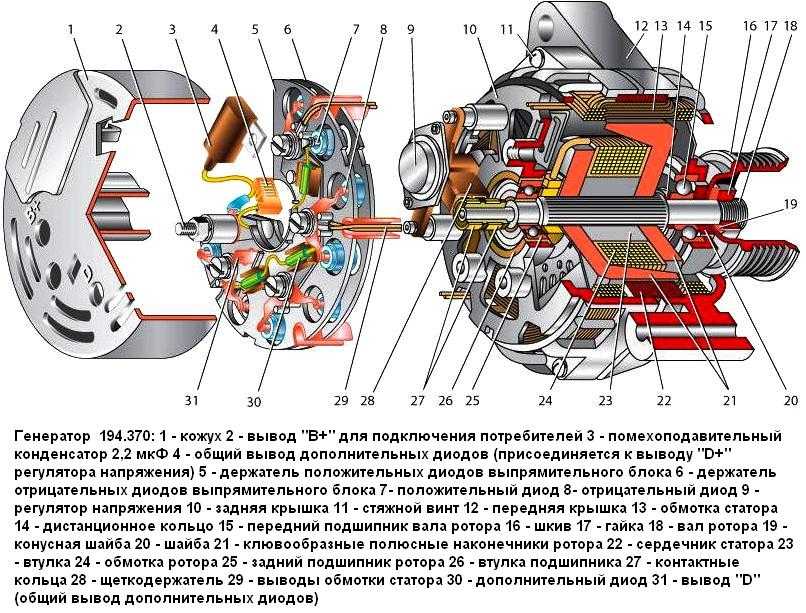

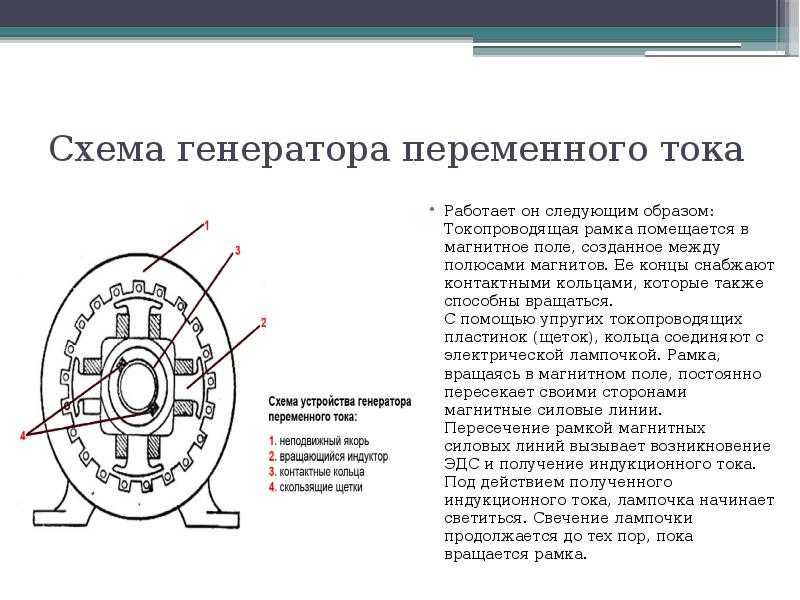

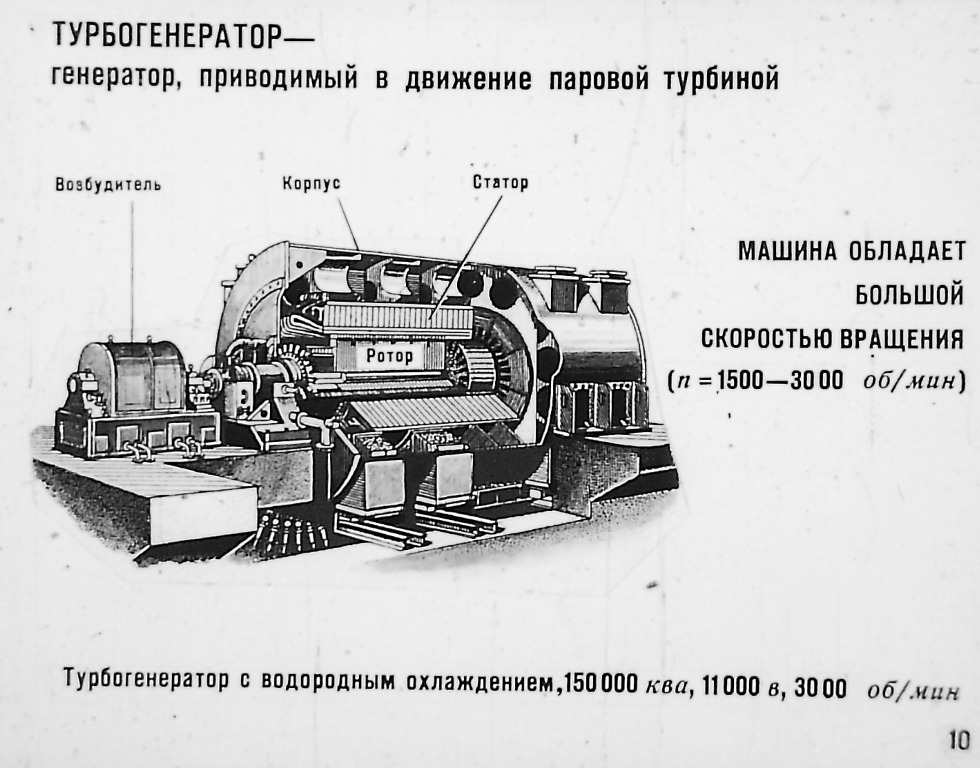

Как устроен генератор переменного тока?

Это неотъемлемая часть электростанции, которая осуществляет преобразование механической мощности в электрическую энергию. Состоит устройство из неподвижных и подвижных модулей, которые вмонтированы в его корпус. Все элементы работают в синхронном режиме, усиливая движение между электрическими и магнитными полями, что рождает электричество.

Ротор, как подвижный модуль, создает вращающееся магнитное поле. Выполняется это несколькими способами:

• индукцией, которая происходит в синхронном бесщеточном генераторе, которые, как правило, имеют достаточно внушительные габариты;
• постоянными магнитами, используемыми в малых генераторах;
• с помощью задающего возбудителя, активизирующего ротор через сборку щеток и токопроводящих контактных колец.

Подвижным ротором вокруг статора вырабатывается вращающееся магнитное поле и вызывается разность напряжений в обмотке. Таким образом производится на выходе переменный ток.

Факторы, влияющие на эффективность работы синхронного генератора:

• металлический или пластиковый корпус. В первом случае устройство отличается большей долговечностью. Пластик же со временем деформируется и может стать причиной повреждения внутренних элементов, создавая таким образом аварийную ситуацию и опасность для пользователя.
• шариковый или игольчатый подшипник: первый более предпочтителен в силу большей его износостойкости.
• в бесщеточном генераторе не используются щетки, благодаря чему отличается производством более чистой энергии на фоне меньшего технического обслуживания.

Двигатель

С помощью этого элемента образуется механическая энергия для работы миниэлектростанции. Его размер напрямую зависит от максимальной мощности электростанции. Кроме того, существует множество факторов, влияющих на функциональность двигателя:

• вид топлива, используемое для работы двигателя. Это могут быть бензин, дизельное топливо, природный газ или пропан. Бытовые электростанции, как правило, работают на бензине, промышленные же электростанции – на дизельном топливе, природном газу, жидком или газообразном пропане. Есть модификации, работающие на комбинированном виде топлива – дизеле и газу.
• верхнее расположение клапанов OHV. Впускные и выпускные клапаны таких двигателей располагаются не на блоке цилиндров, а на их верхушке. Данные модели имеют более высокую стоимость, что обусловлены дополнительными преимуществами. Это компактный дизайн, упрощенная рабочая механика, удобство в использовании, а также долговечность конструкции. Кроме того, их работа отличается низким уровнем шума и меньшим уровнем выбросов.
• чугунная гильза в цилиндре двигателя, используемая в качестве подкладки. Таким способом уменьшается износ двигателя, что увеличивает доремонтный срок службы. Такая чугунная гильза используется в большинстве устройств с верхним расположением клапанов. Как элемент, эта подкладка имеет невысокую стоимость, однако очень важна, особенно в случаях частого использования электростанции.

Система подачи топлива

Топливный резервуар обычно имеет достаточный объем для поддержания стабильной работы электростанции на период от 6 до 8 часов. На малых устройствах бак устанавливается в верхней части корпуса. Для промышленной установки применяется наружный резервуар.

Характеристики системы:

• соединение трубопроводов с двигателем. Таким путем осуществляется подача топлива к работающему модулю и обратно.
• вентиляционная труба для топливного бака необходима для снижения уровня давления при повторном заполнении или сливе резервуара. Крайне важно при этом обеспечить контакт металлических поверхностей сопла наполнителя и топливного бака во избежание искр.
• сливное соединение с дренажной трубой используется для предотвращения протечек жидкости во время слива.
• топливный насос отвечает за перемещение топлива от основного хранилища в точку потребления. Данное устройство имеет электропривод.
• топливный фильтр очищает жидкость от иных примесей, способных привести к коррозии и загрязнению внутренних модулей оборудования.
• инжектор автоматически управляет поступлением необходимого объема жидкости в камеру сгорания.

Регулятор напряжения AVR

Этот модуль осуществляет регулировку выходного напряжения электростанции. Устройство состоит из нескольких компонентов:

• регулятор напряжения контролирует процесс преобразования переменного напряжения в постоянный электроток. Затем происходит его подача на вторичную обмотку статора.
• возбудитель обмотки необходим для генерирования небольшого количества переменного тока. Напрямую связан с вращающимся выпрямителем тока.
• вращающийся выпрямитель тока осуществляет выпрямление переданного с возбудителя обмотки переменного тока с последующей конвертацией его в постоянный. Затем выполняется его подача на ротор, где в дополнение к вращающемуся магнитному полю создается и электромагнитное напряжение.
• ротору отводится роль индукции большого количества переменного напряжения на обмотку статора.

Регулятор напряжения максимально задействован в начальном периоде запуска установки. Как только устройство выходит на полную работоспособность, модуль снижает выработку постоянного тока. В состоянии равновесия регулятор напряжения производит только необходимое количество мощности для поддержания электростанции в рабочем состоянии.

При увеличении нагрузки на электростанцию, регулятор напряжения выходит из состояния равновесия и активизирует свою работу, пока мощность оборудования не выйдет на показанный уровень потребления.

В нашем каталоге Вы можете ознакомиться с примерами дизельных генераторов с АВР >>

Установка выхлопа и охлаждения двигателя электростанции

Включает в себя:

• Систему охлаждения электростанции, используемую для снижения уровня перегрева рабочего устройства. В качестве антифриза используется вода, водород, а также стандартный радиатор и вентилятор. За уровнем охлаждения следует периодически наблюдать, чтобы предотвратить аварийную ситуацию. Система требует постоянной очистки от загрязнений, выполняемую через каждые 600 часов работы. Следует обеспечить приток к устройству свежего воздуха: по действующим нормам в радиусе от электрогенерирующей установки должно быть не меньше метра свободного пространства.
• Систему выхлопа. В процессе сгорания топлива образуется отработанный газ, содержащий высокотоксичные химические соединения. Очень важно создать эффективную систему утилизации выхлопов с использованием вытяжек.

Система смазки

Электростанция в комплекте имеет множество движущихся модулей, эффективность работы которых зависит и от содержания смазочных веществ. Для чего в помпе всегда находится специальное масло, уровень которого следует контролировать каждые 8 часов. Также необходимо строго отслеживать возможные протечки смазывающего вещества.

Зарядное устройство

Запуск электростанции осуществляется с помощью аккумулятора. Эта батарея должна быть всегда заряженной, за что отвечает зарядное устройство. Оно снабжает аккумулятор необходимым количеством «плавающей» энергии, которая и производит подзарядку емкости. Важно следить за уровнем этой энергии: снижение приведет к неполной зарядке аккумулятора, а повышенный уровень выведет его из строя.

Изготавливается зарядное устройство из нержавеющей стали, чтобы увеличить срок службы модуля. Его работа полностью автоматизирована и не требует вмешательства в параметры. Постоянное напряжение на выходе определяется на уровне на 2.33 Вольт на ячейку. Зарядное устройства обладает отдельным постоянным напряжением, которое может привнести сбои в нормальное функционирование электрооборудования.

Панель управления

Модуль снабжен упрощенным интерфейсом, на котором отображены все положения управляемых элементов. Каждый производитель предлагает собственный вариант панели.

Электрическое включение и выключение автоматически запускает электростанцию в рабочее состояние в случае необходимости. И отключает, когда деятельность устройства нецелесообразна.

Механическое устройство прибора отображает на датчиках наиболее важные параметры по давлению масла, температуре охлаждения, напряжению батареи, скорости вращения двигателя и длительности работы. При превышении нормы электростанция автоматически отключается.

Датчики мини электростанции отвечают за измерение выходного тока, напряжения и рабочей частоты. Иные виды контроля: переключатель частоты, фазовый селекторный переключатель и переключатель режимов двигателя.

Рама / Корпус

Основная конструкция служит генераторному оборудованию главной поддержкой и имеет выполненный под заказ корпус. В случаях, когда предполагается перемещение оборудования, рама может быть дополнительно оснащена шасси.

Для наглядности, вы можете посмотреть нашу продукцию из раздела передвижные дизельные генераторы >>

устройство, принцип работы, подборка лучших в Москве

1. Главная
2. Советы по выбору техники

Люди все чаще задумываются о том, чтобы приобрести себе мини-электростанцию. Такие небольшие, компактные устройства способны обеспечить электричеством целый загородный дом или квартиру. Но, решая купить прибор, у многих возникает вопрос, какой именно агрегат выбрать. Ведь на рынке существует огромное количество оборудования, а хочется взять прибор и пользоваться им в свое удовольствие.

Трехфазный генератор занимает особое место среди разнообразия, его особенностью является возможность выдавать напряжение двух видов, а именно 220 В и 380 В.

Такие устройства могут прекрасно работать на дизеле и бензине, но их самая маленькая мощность 5–6 кВт, ведь такие приборы больше относятся к профессиональным моделям. Правда, для бытового использования его тоже часто покупают, особенно, если в доме есть трехфазные потребители.

Данное устройство имеет неподвижный статор и ротор (вал), что вращается и создает в обмотках универсальное магнитное поле. В трехфазном агрегате обмотка размещается не на роторе, а на статоре. Только следует сказать, что подобных отмоток на статоре целых три, и они сдвинуты по отношению друг к другу. Когда ротор оборачивается, он начинает пересекаться с магнитным полем обмоток, в результате чего начинает вырабатываться электродвижущая сила. Благодаря тому, что эти обмотки размещаются на одинаковом расстоянии друг от друга, электродвижущая сила имеет одинаковую амплитуду.

Особенности трехфазных агрегатов

1. Благодаря уникальному строению, есть возможность подключать к нему несколько приборов одновременно.




2. Он работает по принципу распределения мощности напряжения. Это значит, что такой агрегат не сможет потянуть мощную технику. Ведь, если агрегат на 6 кВт, то это не значит, что к нему можно подключать технику такой мощности. Он просто не потянет, ведь прибор равномерно распределяет напряжение на три фазы. Поэтому максимальная мощность потребителя не должна быть 2 кВт. Зато таких однофазных приборов можно подсоединить сразу три штуки.




3. Часто люди могут ошибочно рассчитывать необходимую мощность технику и приобретать трехфазный агрегат для однофазных потребителей. В таком случае вы сможете подключить один прибор на 2 кВт, а сама электростанция будет работать на всю мощность (6–8 кВт) и потреблять огромное количество топлива. Если у вас только однофазные потребители, то рациональнее будет приобрести однофазный агрегат такой же мощностью. Он стоит намного дешевле, и расход топлива будет в несколько раз меньше.




4. Такие устройства достаточно капризны в подключении однофазных потребителей. Но это не единственная их особенность. Ведь эта проблема решаема, если подключать три прибора одновременно. Но вот проблема перекоса фаз, которая встречается при использовании модели в домашних условиях, более существенна. Если объяснить по-простому, то нельзя, чтобы хоть одна фаза имела порог мощности больше 25% по сравнению с другими. То есть, если вы подключили телевизор или холодильник на 0,7–0,8 кВт, то на другую фазу вы сможете включить прибор мощностью не больше 1 кВт (+25% к первому показателю). Если включить пылесос, который имеет 2–2,5 кВт, то произойдет перекос фаз и аппарат отключится.




5. Каждый трехфазный образец имеет две розетки, одна с напряжением 220 Вольт, а другая 380 Вольт.

Такие устройства стоят намного дороже обычных однофазных моделей. При этом обычному человеку достаточно сложно понять схему подключения потребителей. А высокое потребление топлива делают их не выгодными для домашнего или бытового использования.

Если в доме есть трехфазные приборы, которые требуют напряжение в 380 Вольт, лучше покупать трехфазный образец. При подключении таких потребителей перечисленных выше проблем не будет, генератор и техника прослужат вам длительное время.

Полное руководство по сборке корпуса генератора

Перебои в подаче электроэнергии не просто доставляют неудобства; они также могут быть финансово разрушительными. Будь то порча продуктов, потеря данных или провалы в бизнесе, последствия ненадежного электричества гораздо шире, чем просто необходимость искать фонарики и страдать без обогрева или охлаждения.

Портативные генераторы могут обеспечить работу вашего дома или бизнеса на резервном питании в случае стихийного бедствия, но, в свою очередь, это дорогостоящее оборудование также нуждается в защите. Если у вас есть генератор, вы должны разместить его в корпусе генератора или навесе.

Хотите научиться строить корпус генератора? Читайте множество полезных советов.

Причины построить переносной генераторный ящик

Зачем вам нужен корпус для переносного генератора? Называете ли вы это коробкой, навесом, убежищем или ограждением, ваш генератор должен быть защищен и интегрирован в окружающую среду. Вот некоторые из лучших причин для создания контейнера для вашего портативного генератора.

• Погода: Кожух защищает ваш генератор от погодных условий, таких как дождь, снег, отрицательные температуры и сильный ветер. Суровые погодные условия могут не только испортить генератор, но и привести к аннулированию гарантии.
• Шум: Вы действительно хотите слушать, как гудит мотор, когда пытаетесь уснуть? Подумайте об этом так: вы бы не хотели слышать, как ваш сосед часами глушит мотоцикл прямо по соседству. Если ваш генератор слишком громкий, он может даже нарушить местные нормы по шуму. Кожух приглушает шум и помогает поддерживать комфорт в вашем районе.
• Дикая природа: Ограждение может быть особенно важным в сельской местности, так как оно защищает ваш генератор от диких животных. Белки и другие грызуны могут вызывать перебои в подаче электроэнергии, перегрызая провода, а гнездящиеся птицы или осы могут стать причиной пожара. Вы также не хотите иметь дело с пометом животных.
• Безопасность: Убедитесь, что ваш генератор защищен от кражи, а также в безопасности: вы не хотите, чтобы любопытные посетители оказались в ловушке или пострадали внутри ограждения.
• Хранение : Корпус освобождает место в вашем открытом сарае или гараже. (Поднимите руку, если вы паркуетесь на подъездной дорожке, потому что в гараже стоит ваш генератор.)
• Эстетика: Оборудование, стоящее на открытом воздухе, может выглядеть некрасиво. Вы можете улучшить вид, выбрав кожух генератора, который приятен для глаз и гармонирует с окружающей средой.
• Доступ: Наконец, корпус обеспечивает быстрый и легкий доступ к вашему генератору в экстренной ситуации. Вы будете точно знать, где он находится и как к нему добраться.

11 Факторы, которые следует учитывать при планировании строительства навеса для генератора

У вас есть несколько вариантов выбора корпуса: вы можете купить готовый корпус или — если вы любите делать все своими руками. а хотите сэкономить — можете построить сами. Прежде чем выбрать план корпуса переносного генератора, подумайте об этих элементах.

Стоимость

Построить сарай почти всегда дешевле, чем купить его. Генераторы могут быть дорогими (22-киловаттный генератор с воздушным охлаждением для питания здания площадью 2500 квадратных футов может стоить вам 5000 долларов), поэтому вам, возможно, придется экономить деньги, где вы можете. С другой стороны, вложив столько денег в оборудование, вы можете не экономить на его защите.

Материалы

Подумайте об использовании материалов, устойчивых к атмосферным воздействиям, которые не будут гнить или ржаветь, чтобы ваш генератор был защищен даже в плохую погоду. Один из возможных вариантов — листовой металл, а также алюминий с порошковым покрытием, который не ржавеет и не подвергается коррозии. . Если вы предпочитаете не работать с металлом, прочной альтернативой являются бетонные блоки, залитые раствором, или обработанные пиломатериалы.

Размер

Прежде чем принять решение о размере корпуса, убедитесь, что ваш генератор достаточно большой, чтобы выдержать нагрузку, которая потребуется от него во время отключения электроэнергии. Вы не хотите покупать слишком маленький генератор, строить корпус, а затем обнаруживать, что они оба слишком маленькие.

Корпус правильно подобранного размера будет немного больше генератора, оставляя достаточно места со всех сторон для обеспечения циркуляции воздуха. Чем больше у вас места, тем проще будет доступ к генератору, маневрирование и эксплуатация.

Расположение

Подумайте, где на вашем участке вы разместите ограждение. Земля должна быть ровной, твердой и недоступной для воды. (Не размещайте его в углублениях или оврагах.)

Основными опасностями генераторов являются токсичные пары, чрезмерный шум и возможность возникновения пожара. По этим причинам корпус вашего генератора также должен располагаться вдали от окон, дверей или мест для отдыха на открытом воздухе, в месте, свободном от сорняков, высокой травы или других легковоспламеняющихся материалов.

Подробнее о проблемах с расположением читайте ниже в разделе «Соображения безопасности для укрытий для генераторов».

Поверхность

На какую поверхность вы будете устанавливать генератор: на грязь, траву, гравий или бетон? Бетонная подушка, армированная сталью, представляет собой наиболее надежное, ровное, прочное и водонепроницаемое основание, но можно использовать и другие материалы. Вот некоторые варианты:

• Прямой контакт: Корпус устанавливается или строится непосредственно на траве или грязи. Как и в случае с костром, важно избегать травянистых участков и убирать все потенциально легковоспламеняющиеся материалы под ограждением и вокруг него.
• Гравий: Перед установкой или возведением ограждения сверху насыпается слой гравия.
• Бетон: Бетонная плита (иногда армированная стальной арматурой) заливается и отверждается перед установкой на нее генератора и возведением ограждения.
• Блоки для патио: Если у вас есть ровный, расчищенный участок земли, вы можете использовать блоки для патио или брусчатку, чтобы создать прочную основу. Они не такие прочные, как бетонная плита, но могут обеспечить большую устойчивость, чем прямой контакт.

Имейте в виду, что более мягкие поверхности, такие как грязь или трава, могут ослаблять шум генератора, а более твердые поверхности, такие как бетон, асфальт или дерево, усиливают его. Одним из возможных решений является укладка резинового антивибрационного коврика на поверхность пола перед установкой на него генератора.

Климат

Местный климат является важным фактором, который необходимо учитывать, особенно при выборе материалов контейнера и поверхности для его установки. Температура и влажность представляют опасность для вашего дорогостоящего оборудования, даже если вы защищаете его от прямого дождя, снега и ветра. Корпус должен соответствовать внешним условиям вашего местного климата, особенно влажности и экстремальным температурам.

Вот несколько примеров:

• Жаркий засушливый климат: Ваш генератор может перегреваться, даже когда он не работает, и вам может потребоваться установка системы охлаждения.
• Холодный климат: Вам может понадобиться внешний нагревательный элемент, чтобы предотвратить замерзание компонентов и жидкостей зимой, когда они не используются.
• Рядом с океаном: Вы хотите, чтобы сарай выдерживал коррозию, которая может сопровождаться брызгами соленой воды и сопутствующей влажностью.

Также важно, чтобы ваш генератор был сухим, особенно розетки. Попадание воды может привести к остановке генератора и необратимому повреждению. Вода также может создать риск поражения электрическим током при контакте с любым электрическим устройством.

Доступ

Вы можете получить доступ к генератору через различные отверстия, включая:

• подъемную крышу или верхнюю крышку
• одна или несколько одинарных дверей
• двойные передние двери или боковые двери
• поворотно-откидные створки
• или сочетание вышеперечисленных функций.

Чем больше и больше каналов для обеспечения потока воздуха и доступа к элементам управления генератором, тем лучше. Какие бы функции доступа ни предлагал ваш навес, лучше убедиться, что они a) плотно закрываются от погодных условий, когда они не используются, и b) широко скользят или распахиваются для обеспечения вентиляции и доступа по мере необходимости.

Вентиляция

Генераторам требуется вентиляция как для обеспечения их правильной работы, так и для предотвращения угроз безопасности, таких как токсичные пары, перегрев и риск возгорания. Особое внимание следует уделить установке надлежащих вентиляционных устройств в любой корпус, включая:

• Половые доски в деревянных конструкциях на расстоянии не менее 1/2 дюйма друг от друга
• Жалюзи для свежего воздуха, встроенные в стены или двери или в стыки; автоматические жалюзи обеспечивают вентиляцию, защищая от дождя и ветра, грызунов, птиц и насекомых
• Вытяжной вентилятор
• Достаточно места, чтобы оставить дверь сарая открытой во время работы

Дополнительные сведения о вентиляции и соображениях безопасности см. ниже в разделе «Соображения безопасности для генераторных укрытий».

Электричество

Никогда не пытайтесь подключить ваш дом или офис к генератору напрямую с помощью удлинителя. Генератору требуется безобрывной переключатель для безопасного подключения к электрической системе здания.

Ручной или автоматический переключатель регулирует поток электроэнергии между вашим зданием, местной коммунальной сетью и вашим генератором, направляя поток электроэнергии в нужном направлении в нужное время для обеспечения безопасной работы.

Какую бы конструкцию вы ни выбрали для своего генератора, в ней должно быть место, предназначенное для безобрывного переключателя, которое сохранит его сухим и обеспечит легкий доступ. Подробнее о требованиях к электричеству читайте ниже в разделе «Важные соображения безопасности генераторных установок».

Шум

Газогенераторы довольно громкие. Самые тихие первоклассные инверторные модели производят около 60 децибел (дБ), а это означает, что вы можете разговаривать рядом, не крича. Большинство из них выходят далеко за эти пределы, достигая диапазона 90 дБ, который может повредить слух. Некоторые генераторы даже не указывают рейтинг уровня децибел, поэтому лучше перестраховаться и хорошо изолировать корпус.

Шум генератора можно приглушить или «сбить с толку» путем хранения в «глушителе генератора», оснащенном шумоподавляющими материалами. Как правило, чем больше слоев в вашей генераторной коробке, тем тише она будет. Перегородки могут снизить уровень шума на 50% и более. Дополнительные сведения о звукоизоляции см. в разделе ниже под названием 9.0016 Звукоизоляционная перегородка.

Безопасность

Несмотря на то, что генератор является массивным механизмом, при определенных обстоятельствах он может быть уязвимым. Установка оборудования, позволяющего запирать корпус, может защитить его от угроз со стороны:

• Воров: Генератор — ценное оборудование, и не только для вас. Известно, что воры генераторов оставляют работающую газонокосилку, чтобы замаскировать свое бегство, надеясь, что владелец генератора не заметит немного другой шум. Помещение вашего генератора в запирающийся корпус может заставить потенциальных воров дважды подумать, прежде чем попытаться украсть его. . Воры любят легкие цели, и если они увидят запертый корпус, они, скорее всего, пойдут дальше и будут искать что-то, что не будет оказывать такого сопротивления.
• Дети: Запирающийся корпус также обеспечивает безопасность детей. Сарай для генератора может показаться заманчивым местом для исследования или укрытия во время игры в прятки, но генератор — это опасная часть оборудования, которая может привести к травме.
• Животные: Запираемый загон также может удерживать животных, когда они пытаются проникнуть внутрь в поисках укрытия или места для гнездования.

Типы корпусов генераторов

Все корпуса служат основным целям защиты и снижения шума генератора. Поскольку влага и экстремальные температуры являются злейшими врагами генератора, для защиты генераторов от непогоды разрабатываются и изготавливаются кожухи для защиты от непогоды — просто некоторые из них справляются с этим лучше, чем другие.

Существует несколько типов корпусов генераторов, которые можно сделать своими руками из различных материалов. Они варьируются в различных ценовых категориях и предлагают множество размеров и вариантов дизайна, от компактных коробок до навесов. Вот несколько типов кожухов для генераторов, которые вы можете построить:

• Звукоизолирующая перегородка: Также известная как звукоизолирующая бесшумная коробка, она предназначена для снижения уровня шума и обеспечения тишины в окружающих зонах. Они наиболее эффективны, когда облицованы звукопоглощающими материалами, такими как винил, древесноволокнистая плита средней плотности, акустический герметик и/или зеленый клей-герметик.
• Деревянный сарай своими руками: Деревянный навес можно недорого построить в виде плоского верха, асимметричного навеса с черепицей, остроконечного/остроконечного или другого стиля. Ищите планы с несколькими навесными или раздвижными дверями или крышками.
• Корпус из оцинкованной стали: Эта конструкция изготовлена ​​из листов оцинкованной стали. Особенно важно, чтобы металлические конструкции были оборудованы соответствующими навесными отверстиями для обеспечения надлежащей вентиляции.
• Навес из бетонных блоков: Конструкция из бетонных блоков, соединенных раствором, отличается особой прочностью, звукоизоляцией и надежностью. Это также требует особого внимания к доступу и вентиляции.

Выбор плана ограждения для строительства

Структурные планы для возведения ограждения генератора должны содержать пошаговые инструкции, в которых четко указаны предполагаемые размеры навеса и перечислены все материалы и компоненты, необходимые для возведения пола, стен, крыши , и двери.

Это одни из наших любимых дизайнов, но вы можете найти гораздо больше в Google.

Звукоизоляционная перегородка

• Плюсы: Они специально разработаны для обеспечения тишины в прилегающих районах. Это особенно важно, если вы живете или работаете в районах с небольшим расстоянием между домами или в сообществах со строгими запретами на шум.
• Минусы : Их может быть сложнее построить, чем стандартные коробки, отчасти потому, что вам нужно выровнять их шумопоглощающими изоляционными материалами. (Важно оставить достаточно места как для самого генератора, так и для изоляции.) Вентиляция через распашные двери или крышки делает работу громче.
• Ссылки на планы:
  https://aquietrefuge.com/build-soundproof-box-for-generator/

Деревянный сарай своими руками

• Плюсы: Их можно построить быстро и недорого. Начальная стоимость материалов для деревянного сарая для размещения генератора меньшего размера может составлять около 200 долларов.
• Минусы: Они могут пропускать влагу, грязь и мусор, если они не изолированы должным образом. Они также могут создавать препятствия для доступа и вентиляции, если в них не встроено несколько дверей. Со временем древесина может деформироваться под воздействием погодных условий.
• Ссылки на планы:
  С плоской крышей:
  https://www. icreatables.com/sheds/52×38-GN-generator-shed-plans
  Асимметричный навес с черепичной крышей:
  https: //myoutdoorplans.com/shed/portable-generator-enclosure-plans/
  https://www.1001pallets.com/how-to-build-a-portable-generator-enclosure/#Step-by-Step_Guide_to_Build_a_Portable_Generator_Enclosure
  https: //www.icreatables.com/sheds/5×7-GN-generator-shed-plans
  Остроконечная/двускатная крыша:
  https://www.icreatables.com/sheds/4×4-GNG-generator-gable-shed-plans
  https://www.icreatables.com/sheds/52×38-GNG-generator-gable- планы сарая

Корпус из оцинкованной стали

• Плюсы: Прочные и надежные, эти корпуса обеспечивают защиту от дождя, ветра, животных и кражи (если они закрыты). Они коррозионно- и огнестойки и защищают от электромагнитных помех. Они также прочнее смолы и обеспечивают самую надежную защиту.
• Минусы:   Любой, кто был в металлическом сарае в жаркий день, может сказать вам, что внутри душно. Металлические корпуса плохо защищают от экстремальных температур, легко удерживают тепло и требуют дополнительной вентиляции. Влажность и грязь могут попасть в неточные соединения, что требует дополнительной герметизации или прокладок. Эти конструкции также имеют острые края, что создает риск получения травм при сборке.
• Ссылки на планы:
  https://www.icreatables.com/sheds/42×30-GNM-generator-shed-metal

Укрытие из бетонных блоков

• Плюсы: Бетонные блоки обеспечивают прочный вариант, снижающий уровень шума, защищающий от пыли и животных, а также отпугивающий воров. Они относительно просты в изготовлении и сравнительно дешевы; блоки стоят менее 2 долларов за штуку в магазинах товаров для дома.
• Минусы: Этот тип материала обладает низким тепловым сопротивлением, поэтому вам может понадобиться дополнительная изоляция от жары и холода, если вы пойдете по этому пути. Вы также должны быть уверены, что у вас достаточно вентиляции. И хотя планы могут быть довольно простыми, на самом деле работа с бетоном может быть трудоемкой.
• Ссылки на планы:
  https://www.instructables.com/id/Enclosure-for-a-Generator/

Важные соображения безопасности для укрытий для генераторов

Местонахождение

Поскольку генератор обычно работает на бензине или другой легковоспламеняющейся жидкости, следует проявлять такую ​​же осторожность, как и с любым двигателем внутреннего сгорания. Площадка и поверхность должны быть ровными и твердыми, без риска смещения под ними и вдали от воды.

Генератор также должен быть расположен в месте, свободном от сорняков, высокой травы или любого другого легковоспламеняющегося материала. Если у вас нет такого места на вашей территории, используйте средство для уничтожения сорняков и экологически безопасное средство для уничтожения сорняков/травы, чтобы расчистить место, где вы можете безопасно разместить ограждение для хранения вашего генератора.

Не размещайте генератор под настилом, в гараже или в любом другом замкнутом пространстве, где могут скапливаться токсичные пары, даже если двери корпуса открыты. Кроме того, убедитесь, что он находится достаточно далеко от любых потенциальных препятствий, чтобы вы могли открыть дверь (двери).

Не стройте в своем ограждении место для хранения топлива, которое вы будете использовать для питания вашего генератора. Это должно храниться в отдельном месте, чтобы свести к минимуму риск возгорания.

Расстояние

Легкий доступ важен в аварийной ситуации, но из-за многочисленных опасностей, которые могут представлять генераторы — они выделяют токсичные пары и могут легко создать опасность возгорания — обязательно держите ограждения на значительном расстоянии от вашей рабочей площадки, кемпинга. , или здание.

Центры по контролю за заболеваниями рекомендуют использовать генераторы только на открытом воздухе и держать их на расстоянии более 20 футов от дверей и окон. Строительные нормы и правила часто требуют размещения генераторов на расстоянии не менее 5 футов от легковоспламеняющихся материалов и 5 футов от любого проема дома, а также деревьев, навесов или надземных конструкций.

Кроме того, Управление по безопасности и гигиене труда (OSHA) предупреждает, что шум генераторов может привести к потере слуха и усталости. Это еще одна веская причина подумать о том, чтобы разместить новый корпус подальше от вашей спальни или другого жилого помещения.

Вентиляция

Надлежащая вентиляция корпуса важна как для правильной работы генератора, так и для оптимальной безопасности. Согласно OSHA, у генератора должно быть от 3 до 4 футов свободного пространства со всех сторон и сверху, чтобы обеспечить достаточную вентиляцию.

Корпус должен быть вентилируемым с вырезами, обеспечивающими поступление воздуха и отвод тепла и рассеивание дыма. Надлежащий поток воздуха к охлаждающему вентилятору и системе контроля температуры может предотвратить перегрев и повреждение генератора, а также свести к минимуму вероятность возгорания.

Имейте в виду, что генераторы выделяют ядовитый угарный газ (CO), который является особенно опасным газом, потому что вы не можете почувствовать его запах или увидеть. Люди умирали от отравления угарным газом, потому что их генераторы не вентилировались должным образом.

Эта опасность особенно серьезна для вольеров, потому что вы, вероятно, проведете там больше времени — тем больше причин , а не хранить генератор в гараже или любом жилом помещении, даже если двери и окна открыты .

Если навес заполняется угарным газом, он также может задушить двигатель генератора и привести к его отключению. Доступны детекторы CO с батарейным питанием, поэтому вы можете быть уверены, что ваш корпус достаточно проветривается.

Движущиеся части

Еще одним фактором безопасности является опасность вращения лопастей вентилятора внутри корпуса генератора. Генераторное оборудование часто включает в себя вытяжные и/или внутренние охлаждающие вентиляторы, которые могут работать рядом с точками доступа и панелями управления. Целесообразно установить защитный кожух вентилятора с проволочной сеткой или другой тип барьера, чтобы никто не мог пораниться об острые движущиеся части.

Требования к электричеству

Электрическая схема кожуха генератора должна включать электрический щит с мощностью, достаточной для обслуживания генератора, вытяжной вентилятор, охлаждающий вентилятор, систему контроля температуры и освещение. Самое главное, система должна включать в себя передаточный переключатель — по сути, переключатель, который переключается, когда в вашем офисе или дома отключается электричество и включается генератор.

Национальные электротехнические нормы и правила требуют, чтобы безобрывный переключатель имел трехпозиционный переключатель для предотвращения обратного тока (подробнее об этом ниже). Он будет помечен либо «линия-выкл-генератор», либо «вкл-выкл-вкл».

Может возникнуть соблазн сэкономить несколько сотен долларов и подключить генератор напрямую к зданию через удлинитель. Не делай этого. Без переключателя вы рискуете поджарить свои приборы или повредить генератор.

Перекидной переключатель также экономит ваши деньги, поскольку он автоматически отключается при восстановлении подачи электроэнергии. Таким образом, вам не нужно постоянно проверять, не загорелся ли свет у ваших соседей.

Вот как это работает: Автоматический переключатель изолирует выбранные цепи от линий электропередач, предотвращая «обратную подачу», которая возникает, когда мощность возвращается из системы здания в близлежащие линии электропередач. Это то, что может повредить ваш генератор и приборы. Он также может вывести из строя электрическую панель здания, поджечь провода, вызвать пожар и даже ранить или убить любого обслуживающего персонала, который может работать на подключенных линиях.

Автоматические переключатели бывают двух видов:

• Ручной
  Они позволяют вручную включать и выключать цепи для управления нагрузкой генератора. Они, как правило, дешевле из-за более низких затрат на установку. Одна потенциальная ловушка: если никого нет, когда отключат электричество, электричество останется отключенным. Это может быть проблемой, например, для охлажденных продуктов; если вы отсутствуете какое-то время, они, скорее всего, испортятся. По данным Consumer Reports , вы можете приобрести устройство блокировки, которое закрывает главный выключатель на вашей сервисной панели, чтобы вы не могли включить его во время работы генератора. Когда ваше питание снова включается, вы вручную переводите переключатель блокировки в нормальное положение. Это предотвращает обратную подачу, поскольку мощность течет только в одном направлении. Вы можете приобрести комплект блокировки по цене от 50 до 150 долларов.
• Автоматический/универсальный
  Универсальный автоматический переключатель (UTS) автоматически включается, выключается и при необходимости регулирует поток мощности генератора. Он также контролирует вашу электроэнергию, и когда она восстанавливается, UTS автоматически повторно подключает ваш дом или бизнес к источнику коммунальных услуг и отключается от генератора. ПРИМЕЧАНИЕ: Автоматический переключатель — это часть проекта корпуса генератора, который нельзя сделать своими руками. В некоторых юрисдикциях требуется, чтобы лицензированный электрик устанавливал ваш автоматический переключатель, и вам всегда следует консультироваться с ним при проектировании, установке, обслуживании или ремонте любых электрических компонентов или систем. Это касается комплекта блокировки, а также универсальной передачи. Помимо правильной установки, электрик может сказать вам, будет ли он работать с вашей электрической системой и соответствует ли он местным строительным нормам.

Общие материалы для строительства навеса генератора

Планы навеса генератора могут сильно различаться, но это материалы и инструменты, необходимые для типичного деревянного корпуса своими руками с передней стенкой, задней стенкой, боковой стенкой и черепичной крышей.

ПРИМЕЧАНИЕ: Все пиломатериалы и фанера должны быть ровными и прямыми, не деформированными, без сучков, трещин или гниения.

• Пиломатериал 2×4
• Листы фанеры
• Фанерный сайдинг Т1-11
• Алюминиевые листы
• 1/2-дюймовые поручни из твердой древесины
• Брэд гвозди
• 1-дюймовые крепежные винты
• Винты для настила
• Оцинкованные винты
• Г-образные скобы
• Черепица
• Наполнитель для дерева
• Клей для дерева
• Морилка/краска
• Герметик
• Эластичные шнуры
• Вентиляционные жалюзи
• Рулетка
• Настольная пила или циркулярная пила

Заключительные мысли о корпусах генераторов

Генераторы — это находка, когда ураганы или другие чрезвычайные ситуации вызывают перебои в подаче электроэнергии в вашем доме или офисе. Но, как и любое другое оборудование внутреннего сгорания, генератор должен быть настроен для безопасной работы и храниться в надлежащих условиях, защищенных от непогоды, дикой природы и других угроз.

Изучите множество вариантов сборки кожуха генератора и найдите тот, который подходит именно вам.

Похожие сообщения

Строительный генератор | SideFX

Строительный генератор

Инструмент, который при задании базовой формы «блока» и именованного набора компонентов здания может создавать детализированные здания.

БЫСТРЫЙ СТАРТ

Генератор зданий — это инструмент Gamedev . Вот краткое изложение высокого уровня, чтобы объяснить, на что способен инструмент.

Модули

• Модули представляют собой строительные компоненты; окна, двери, карнизы и т. д.

• Модули расположены на плоскости YZ, передний нижний правый угол в исходной точке (см. изображение)

• В качестве приблизительного ориентира я начну со стенового модуля примерно 4×4 единицы (т. е. )

• Для идентификации примитивов модуля требуется атрибут @name, например, «стена»

• Утилита генератора зданий gamdev представляет собой единый узел для установки размеров модуля и @name.

Плоскость стены в плоскости YZ, передний нижний правый угол в начале координат.

Геометрический блок

• Должен сидеть на плоскости земли

• Предпочитает прямоугольную геометрию (но не обязательно)

• формы, если постараетесь)

«Здание» с панелью для сравнения размеров.

Простое здание

Вот здание, которое заставило бы даже лучшего архитектора плакать от зависти (не волнуйтесь, мы придумаем вариант получше после изучения основ):

Это было создано из этой формы блока:

Как? Читать дальше!

Пример файла

После изучения раздела «Начало работы» вы можете изучить этот пример файла, в котором показано, как Building Generator используется с готовыми строительными модулями. В этом примере демонстрируется синтаксис шаблона фасада, ручное переопределение и объемное переопределение, чтобы показать вам, как максимизировать возможность художественного руководства созданным зданием. Модули были извлечены из «Модели почты», любезно предоставленной maito78.

ПРИМЕР ЗАГРУЗКИ

НАЧАЛО РАБОТЫ

Здесь я сделал коробку 30x10x30 и соединил ее с генератором здания, отключив все опции. Стены делятся на панели. Изменение «полной высоты этажа» изменяет размер панелей:

При подключении панели ко второму входу и настройке имени (в моем случае «стена») панели-заполнители заменяются панелью героя:

Логика здесь прост в теории, но сложен в реализации; панели укладываются в каждую стену, стараясь оставить равномерный зазор с левой и правой стороны, и чтобы этот зазор был как можно меньше. Будьте благодарны команде разработчиков, которая разработала эту логику для вас. 😉

Включение уступов во вспомогательной секции будет выполняться, как и ожидалось, с небольшими плоскими панелями-заполнителями, которые можно будет позже заменить именованными модулями:

Углы

Угловые «заглушки» могут быть добавлены для дополнительной детализации:

Чтобы установить эти up похож на базовую стеновую панель. Для углов необходимо определить левую и правую панели. Левый угол определяется как базовая панель, на самом деле, выровняв его по базовой панели, можно четко увидеть взаимосвязь; для этих углов я хочу, чтобы угол располагался над стеной, чтобы его нижний правый задний угол находился в начале координат. Эта часть называется угла_L. Чтобы сделать эту панель доступной для строительного генератора, она и исходная стеновая панель подключаются к слиянию, которое затем подключается ко второму входу строительного генератора.

Правый угол будет выровнен от его нижнего левого заднего угла, как будто он был зеркально отражен по оси X:

Зная, что исходная точка используется в качестве точки выравнивания, это означает, что мы можем наклонить лицо, сидящее на XY оси, чтобы сделать чистую угловую фаску:

Чтобы обрабатывать выпуклые, а также вогнутые углы, нам понадобятся еще 2 угловых элемента с их гранями XY, наклоненными в другую сторону (я назвал их угловыми_l_cvex и угловыми_r_cvex):

Добавляем их к параметрам вогнутого угла дает нам чистые углы во всех случаях:

Вспомогательный узел строительного генератора

До сих пор размер панели скребка соответствовал размеру здания, но что, если бы у нас были точные размеры, которым нужно соответствовать? Кроме того, мы должны добавить @name на каждую панель. Такое чувство, что кто-то должен сделать HDA, чтобы делать эти вещи.

Угадай что? У них есть! Служебный узел генератора зданий покрывает обе эти потребности (и некоторые другие). Я заменяю имя sop на узел утилиты, указываю имя там (используя $OS, чтобы я мог быть ленивым), и указываю ширину и высоту этой панели (2×2), чтобы она не изменялась неожиданным образом.

Переопределение пола

В этом примере я смоделировал 2 панели, window01 и window02. По умолчанию для всех панелей используется окно1, а углы и выступы я пока отключил:

На данный момент я хочу использовать окно02 для первого и второго этажей. Раздел настройки / переопределения пола позволяет это. Когда я создаю новую запись в переопределениях пола, настройки основных и дополнительных параметров копируются, и я могу их изменить. Здесь я заменяю window01 на window02 и вижу, что первый этаж обновляется:

Этот процесс можно повторить и настроить для каждого этажа.

Переопределения, размещенные вручную

Если у вашего здания есть героические фасады или стороны, вы можете разместить их в нужном месте в мировом пространстве. Генератор зданий может быть уведомлен об этом и не будет пытаться размещать модули в этом регионе. Здесь я размещаю этот изысканно смоделированный раздел там, где он должен быть в мире, затем с помощью узла утилиты здания обновил центр и размер разделов. Эти значения представляют собой ограничивающую рамку, сообщающую генератору зданий: «Не ставьте сюда модули». При подключении к 3-му входу строительного генератора секции панели будут обрезаны и вместо этого будет использоваться переопределение, размещенное вручную:

Переопределение объема

Помимо переопределения, размещенного вручную, вы можете определить ограничивающие рамки и указать генератору «в этой области используйте вместо этого эти настройки». Здесь я определил еще одну секцию под названием door01 и поместил коробку, закрывающую вход, туда, где я хочу, чтобы были двери. Коробка подключена к 4-му вводу инженерной сети здания, и заменены эти панели:

Последние штрихи

Сделать крышу I:

• отделить верхнюю часть (все примитивы в здании получают полезные атрибуты, такие как floorIndex и несколько удобных групп)

• сгруппировать верхнюю грань,

• скосить и вставить ее,

• объединить с остальными здания.
