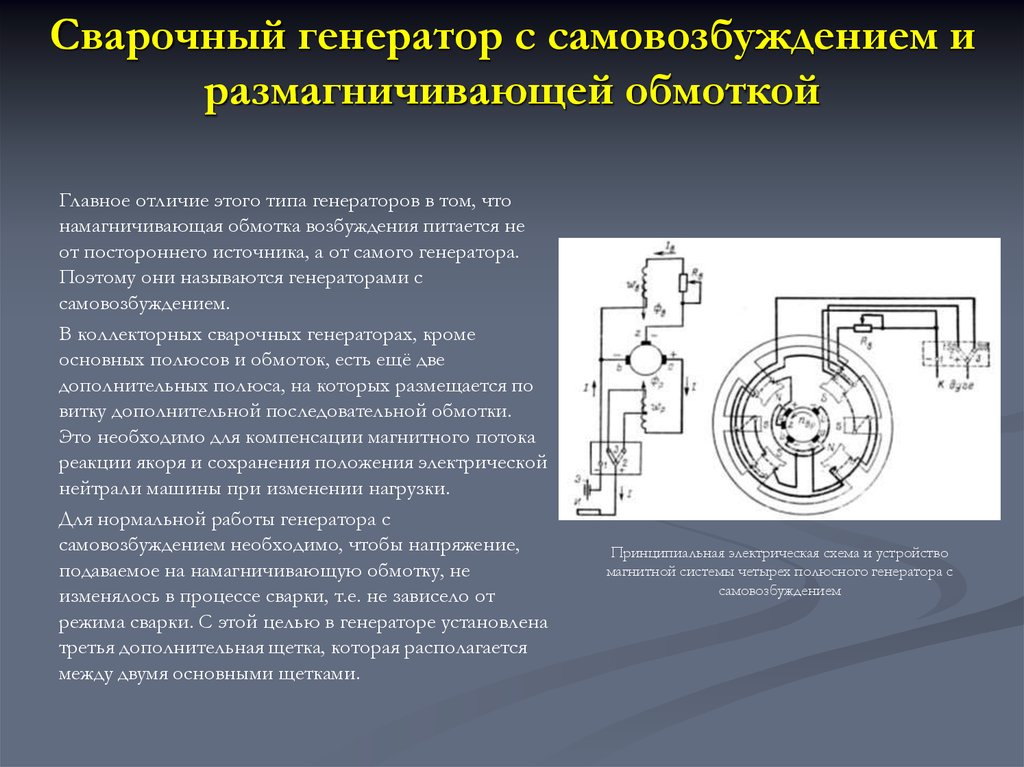

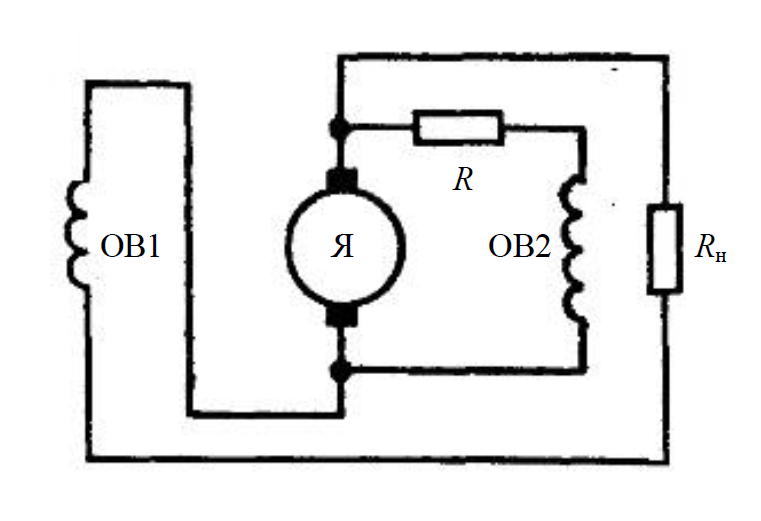

Генератор с самовозбуждением и размагничивающей обмоткой

Главное
отличие этого типа генераторов в том,
что намагничивающая обмотка
возбуждения питается не от постороннего
источника, а от самого генератора.
Поэтому они называются генераторами
с самовозбуждением.

Принципиальная
электрическая схема и устройство
магнитной системы четырех полюсного
генератора с
самовозбуждением.

В коллекторных
генераторах, кроме основных полюсов и
обмоток, есть ещё 2 дополнительных
полюса, на которых размещается по витку
дополнительной последовательной
обмотки. Это необходимо для компенсации
магнитного потока реакции якоря и
сохранения положения электрической
нейтрали машины при изменении нагрузки.

Для
нормальной работы генератора с
самовозбуждением необходимо, чтобы
напряжение, подаваемое на намагничивающую
обмотку, не изменялось
в процессе сварки, т.е. не зависело от
режима сварки. С этой целью
в генераторе установлена третья
дополнительная щетка z,
которая располагается между двумя
основными щетками a
и b.
При анализе работы данного генератора
необходимо учитывать магнитный поток
Ф_я,
создаваемый сварочным током, протекающим
по виткам якорной обмотки, так называемый
поток реакции якоря.

Картина
распределения магнитных
потоков под полюсом

полярности
N
четырехполюсного
генератора

Из
рисунка видно, что под одной половиной
полюсов силовые линии поля якоря
усиливают намагничивающий поток Ф_н.
а
под другой — ослабляют его. В
целом подмагничивающее действие потока
реакции якоря компенсируется его
размагничивающим действием. Поэтому
при анализе работы генераторов с
независимым возбуждением влияние потока
реакции якоря
не учитывалось.

В
генераторах с самовозбуждением параметры
обмотки якоря и размагничивающей обмотки
подобраны
так, что под одной половиной полюсов
(между щетками
b—z)
магнитный поток размагничивающей
обмотки компенсируется потоком
реакции якоря. В результате напряжение
на щетках b-z
будет определяться
только половиной магнитного потока
намагничивающей обмотки.

Таким
образом, напряжение, питающее
намагничивающую обмотку, оказывается
независящим от сварочного тока. Падающая
же характеристика генератора
обеспечивается за счет размагничивающего
действия размагничивающей
обмотки, проявляющегося под второй
половиной полюсов.

Это
позволяет заключить, что регулировка
режима в коллекторных генераторах
с самовозбуждением такая же. как и в
генераторах с независимым возбуждением.

Особенность генераторов с самовозбуждением
состоит в том, что их запуск
возможен только при вращении якоря, в
одном направлении,
указанном стрелкой на торцевой крышке
статора.

Это
связано с
тем, что первоначальное возбуждение
генератора при его запуске происходит
благодаря
остаточному намагничиванию полюсов.
При вращении якоря в противоположную
сторону в обмотке возбуждения потечет
ток обратного направления, который
своим нарастающим магнитным полем в
какой-то момент времени компенсирует
остаточное намагничивание полюсов,
т. е. суммарный магнитный
поток под полюсами станет равным нулю.
В этом случае для возбуждения
генератора необходимо намагничивающую
обмотку временно подсоединить к
независимому источнику постоянного
тока.

Агрегат АДД-303 с
коллекторным генератором

ВЕНТИЛЬНЫЕ СВАРОЧНЫЕ
ГЕНЕРАТОРЫ

Появились в середине
70-х годов 20 века после освоения производства
силовых кремниевых вентилей. В
этих генераторах функцию выпрямления
тока вместо коллектора выполняет
полупроводниковый выпрямитель, на
который подается переменное напряжение
генератора.

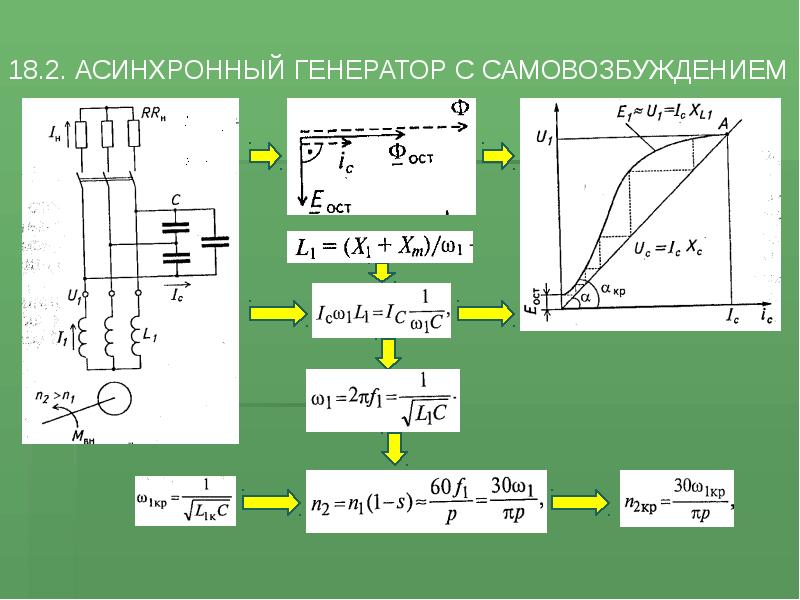

В
сварочных агрегатах применяются
генераторы три типа конструкции
генераторов переменного тока:
индукторный,
синхронный и асинхронный

Конструкции
генераторов переменного тока:

а — индукторного,
б — синхронного,
в —
асинхронного

В
России сварочные агрегаты выпускаются
с индукторными генераторами с
самовозбуждением, независимым возбуждением
и со смешанным возбуждением.

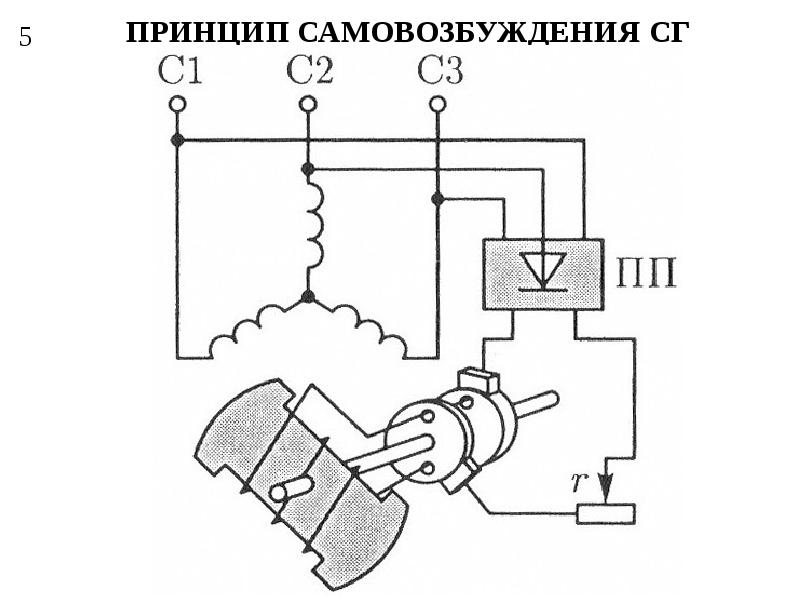

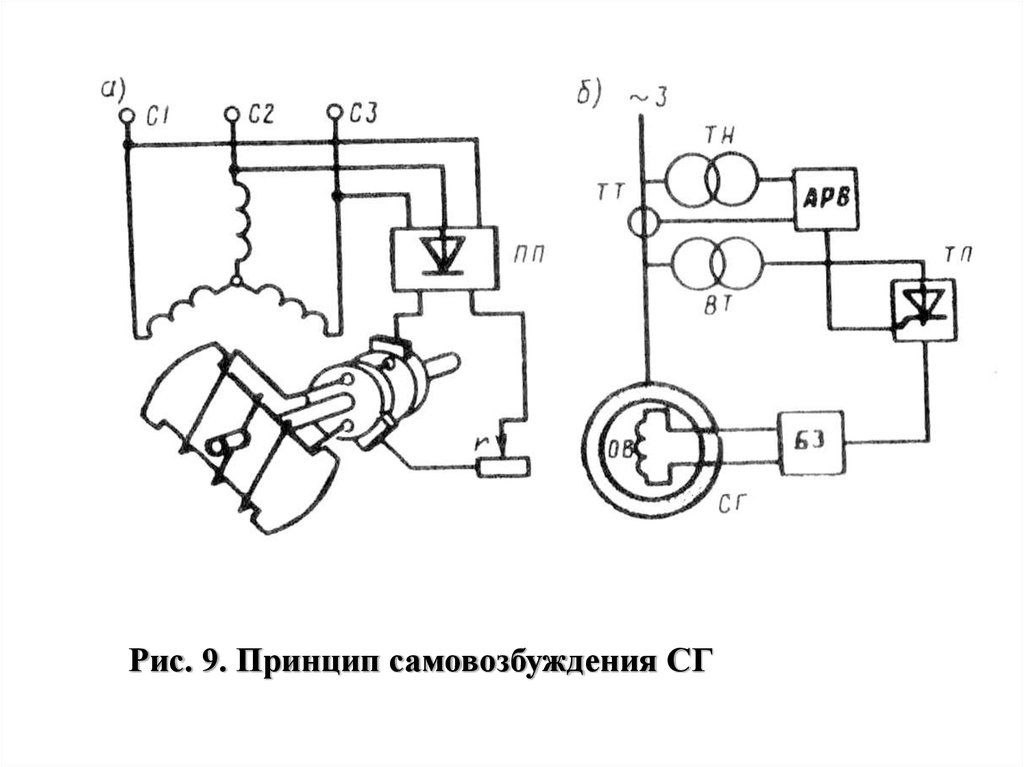

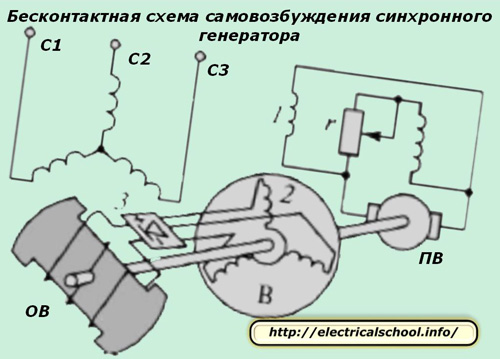

Схема
вентильного генератора с самовозбуждением

Схемы однофазного
и трехфазного вентильных генераторов
с независимым возбуждением

Конструктивная
схема и связь параметров индукторного
генератора

В индукторном
генераторе неподвижная обмотка
возбуждения питается постоянным током,
но создаваемый ею магнитный поток имеет
переменный характер. Он максимален при
совпадении зубцов ротора и статора,
когда магнитное сопротивление на пути
потока минимально, и минимален при
совпадении впадин ротора и статора.
Следовательно. ЭДС, наводимая этим
потоком, тоже переменная. Три рабочие
обмотки расположены
на статоре со сдвигом на 120°, поэтому на
выходе генератора образуется трехфазное
переменное напряжение. Падающая
характеристика генератора получается
за счет большого индуктивного сопротивления
самого генератора. Реостат
в цепи возбуждения служит для плавной
регулировки сварочного тока.

Отсутствие
скользящих контактов (между щетками и
коллектором) делает
данный генератор более надежным в
эксплуатации. Кроме того, у него более
высокий КПД,
меньшие масса и габариты, чем у
коллекторного генератора. Значительно
можно улучшить и динамические
характеристики.

Принципиальная
электрическая схема вентильного
генератора
типа ГД-312 с самовозбуждением

ВСХ
генератора ГД-312

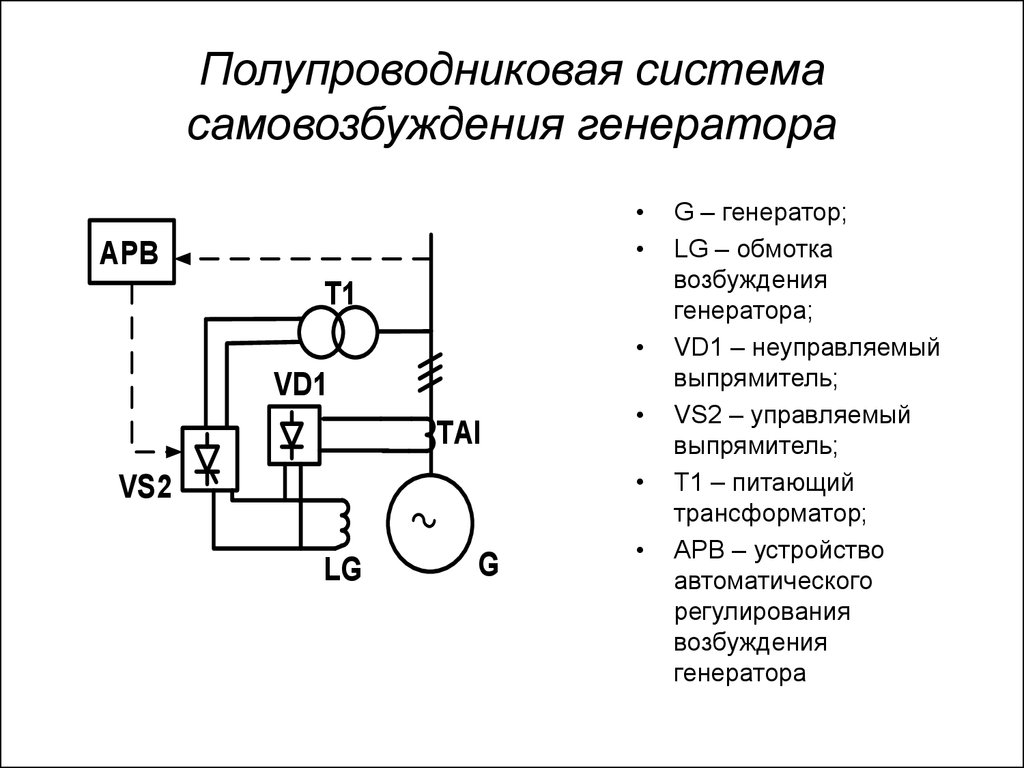

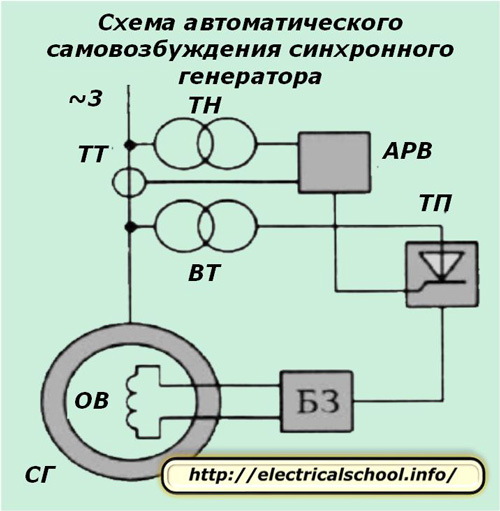

Для обеспечения
работы на холостом ходу питание обмотки
возбуждения осуществляется от
трансформатора напряжения, а для питания
ее в режиме короткого замыкания – от
трансформатора тока. В режиме нагрузки
– сварки – на обмотку возбуждения
подается смешанный сигнал управления
пропорциональный части выходного
напряжения и пропорциональный току.

Вентильные
генераторы
выпускаются марки ГД-312 и применяются
для ручной сварки металлов в составе
агрегатов типа АДБ

Схемы соединения
обмоток трехфазного индукторного
генератора

Вентильный генератор
ГД-4006

Принципиальная
схема генератора ГД-4006

ВСХ генератора
ГД-4006

В России выпускают
несколько конструкций многопостовых
агрегатов с количеством постов от 2х до
4х.

На рынке представлены
универсальные агрегаты для нескольких
способов сварки или сварки и плазменной
резки. В частности агрегат АДДУ-4001ПР

Устройство агрегата
АДДУ-4001ПР

Формирование
исскуственных ВСХ агрегата АДДУ-4001ПР
обеспечивается тиристорным силовым
блоком с микропроцессорным управлением.

Более широкие
технологические возможности обеспечивает
применение в агрегатах инверторных
силовых блоков, как например в агрегате
Vantage
500.

Электрическая схема генератора бензинового и дизельного в Москве

Каждый хоть раз в жизни слышал о таком устройстве, как электростанция. Многие используют их для подключения дома к электричеству. Но мало кто задумывается, как устроено это оборудование и какая схема лежит в основе его работы.

Электрическая схема генератора представлена в основном обмоткой возбуждения, неподвижным элементом статором и ротором, который двигается с силой, при этом способен создавать сильное магнитное поле. Именно это магнитное поле, в результате переработки, превращается на электродвижущую силу, а потом в напряжение.

Так как главной в схеме есть обмотка, то в зависимости от способа ее включения различают модели с разными электрическими схемами.

1. Схема устройства с независимым возбуждением отличается тем, что в данном случае обмотка получает персональное питание от совсем другого источника. Это может быть аккумулятор или выпрямитель. В данном случае обмотка выполнена из качественных проводков малого сечения, которые накручиваются друг на друга огромное количество раз. Особенность такого устройства в том, что ток возбуждения напрямую зависит только от напряжения, что попадает на обмотку и небольшим сопротивлением цепи возбуждения. Если увеличивать нагрузку на агрегат до максимальной, то это может привести к резкому падению напряжения на выходе устройства.

2. Схема устройства с параллельным возбуждением не требует дополнительного источника, ведь в ее работе используется принцип самовозбуждения. То есть, питание обмотка получает, непосредственно, от якоря. Стоит сказать, что в этом случае устройство необходимо включать на холостой ход, пока напряжение не выровняется и не станет номинальным, только потом к нему можно подключать потребители. Если при каких-либо условиях направление движение якоря изменится, в результате этого поменяется полярность щеток и станция, вместо того, чтобы выдавать напряжение просто размагнитится.

3. Если говорить о схеме установки со смешанным возбуждением, то в нем работает как параллельная обмотка, так и последовательная. Они размещаются на одном полюсе и соединяются между собой так, чтобы их магнитные поля совпадали. Это приводит к выработке максимально точного напряжения, которое можно использовать для подключения чувствительных электрических приборов и даже сварочного аппарата. Такие обмотки идеально дополняют друг друга в работе устройства.

В основе качественной работы любого вида подобной техники лежит эффект стабильной электромагнитной индукции. В схеме присутствует медная катушка, сквозь которую проходит магнитное поле. После такой манипуляции на выводах медной катушки вспыхивает напряжение. Поэтому, чтобы получить качественный ток, необходим, в первую очередь, источник магнитного поля, а потом катушка, сквозь которую оно будет проходить. В качестве источника магнитного потока выступает ротор, что с силой двигается внутри статора и вызывает образование поля. Оно проходит сквозь медную деталь и вырабатывается напряжение, сила которого зависит от быстроты движения ротора.

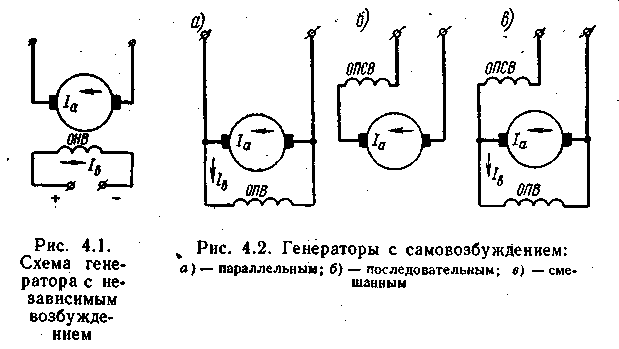

Типы генераторов постоянного тока с раздельным возбуждением и самовозбуждением

Генератор постоянного тока преобразует механическую энергию в электрическую. Магнитный поток в машине постоянного тока создается катушками возбуждения, по которым течет ток. Циркуляционный ток в обмотках возбуждения создает магнитный поток, и это явление известно как Возбуждение .

Генераторы постоянного тока классифицируют по способам возбуждения их поля.

По возбуждению генераторы постоянного тока классифицируются как Генераторы постоянного тока с независимым возбуждением и Генераторы постоянного тока с самовозбуждением . Существует также генератор постоянного тока типа с постоянными магнитами.

Генераторы постоянного тока с самовозбуждением далее классифицируются как Генераторы постоянного тока с параллельной обмоткой ; Генераторы постоянного тока серии с обмоткой и генераторы постоянного тока серии с комбинированной обмоткой .

Генераторы постоянного тока с комбинированной обмоткой подразделяются на длинные генераторы постоянного тока с параллельной обмоткой и генераторы постоянного тока с короткой обмоткой.

Полюс возбуждения генератора постоянного тока неподвижен, а проводник якоря вращается. Напряжение, возникающее в проводнике якоря, носит переменный характер, и это напряжение преобразуется в постоянное напряжение на щетках с помощью коммутатора.

Комплектация:

1. • Генератор постоянного тока с постоянными магнитами
   • Генератор постоянного тока с независимым возбуждением
   • Генератор постоянного тока с самовозбуждением
   • Генератор шунтовой раны

   Генератор ран серии

   • Генератор составных ран

Подробное описание различных типов генераторов приведено ниже.

Генератор постоянного тока с постоянными магнитами

В этом типе генератора постоянного тока вокруг полюсов нет обмотки возбуждения. Поле, создаваемое полюсами этих машин, остается постоянным. Хотя эти машины очень компактны, но используются только в небольших размерах, как динамо-машины в мотоциклах и т. д.

Основным недостатком этих машин является то, что поток, создаваемый магнитами, со временем ухудшается, что изменяет характеристики машины.

Генератор постоянного тока с независимым возбуждением

Генератор постоянного тока, обмотка возбуждения которого питается от отдельного или внешнего источника постоянного тока, называется генератором постоянного тока с независимым возбуждением. Поток, создаваемый полюсами, зависит от тока поля с ненасыщенной областью магнитного материала полюсов. т. е. поток прямо пропорционален току возбуждения. Но в области насыщения поток остается постоянным.

Рисунок генератора постоянного тока с самовозбуждением показан ниже:

Генератор постоянного тока с независимым возбуждением

Здесь

I _a = I _L , где I _a — ток якоря, а I _L — линейный ток.

Напряжение на клеммах определяется как:

Если известно падение контактной щетки, то уравнение (1) записывается как:

Развиваемая мощность определяется уравнением, приведенным ниже: выход определяется уравнением (4), показанным выше.

Генератор постоянного тока с самовозбуждением

Генератор постоянного тока с самовозбуждением представляет собой устройство, в котором ток на обмотку возбуждения подается самим генератором. В генераторе постоянного тока с самовозбуждением катушки возбуждения могут быть соединены параллельно с якорем последовательно или частично последовательно, а частично параллельно с обмотками якоря.

Генератор постоянного тока с самовозбуждением далее классифицируется как

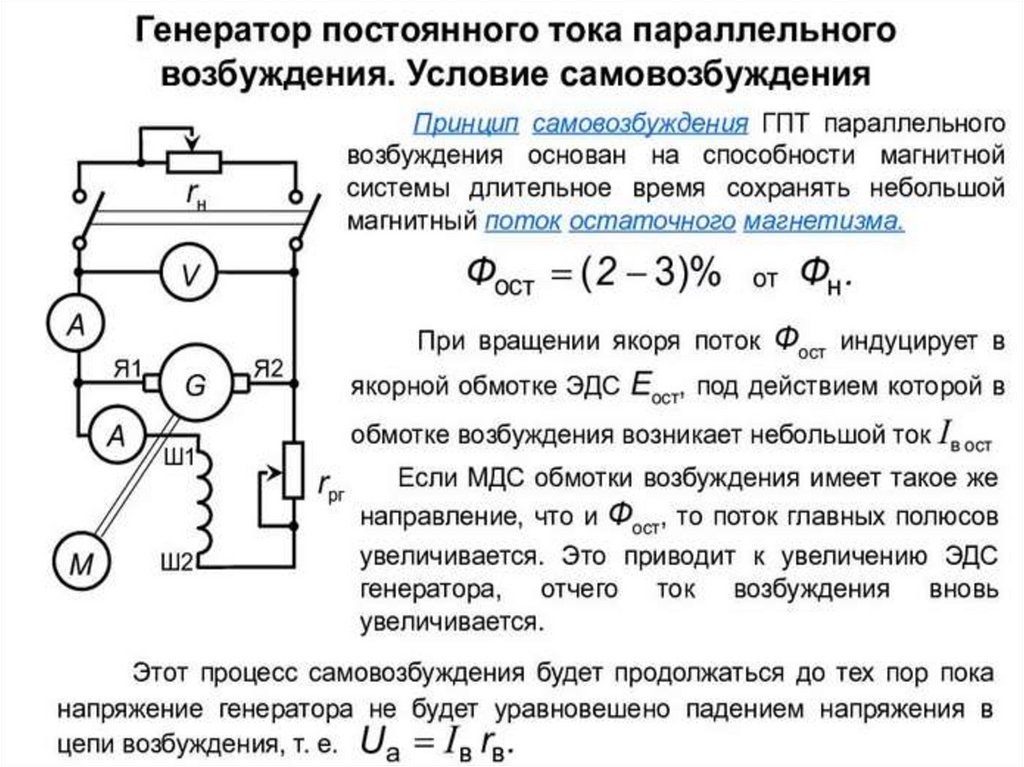

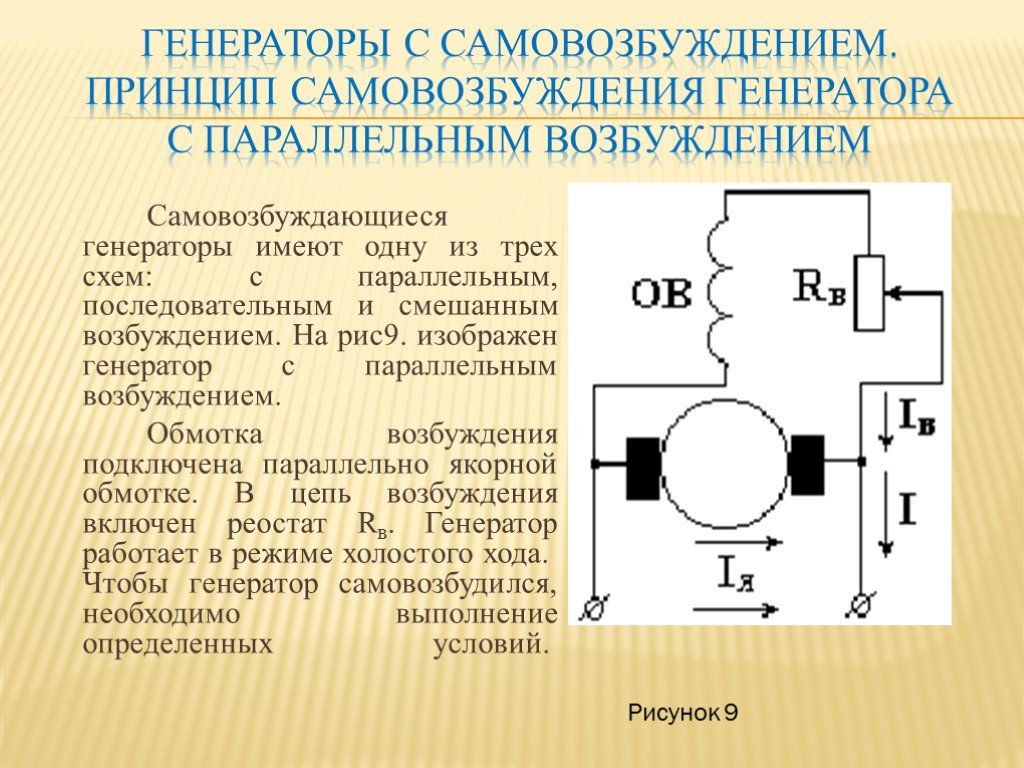

Генератор с шунтовой обмоткой

В генераторе с параллельным возбуждением , обмотка возбуждения соединена поперек обмотки якоря, образуя параллельную или шунтирующую цепь. Следовательно, к нему приложено полное терминальное напряжение. Через нее протекает очень малый ток возбуждения I _ш , поскольку эта обмотка имеет много витков тонкого провода с очень большим сопротивлением R _ш порядка 100 Ом.

Схема подключения генератора с параллельным возбуждением показана ниже:

Генератор постоянного тока с параллельным возбуждением

Ток шунтирующего возбуждения определяется как:

Где R _sh — сопротивление обмотки шунтирующего возбуждения.

Поле тока I _ш практически постоянно при всех нагрузках. Поэтому шунтирующая машина постоянного тока считается машиной с постоянным магнитным потоком.

Ток якоря определяется как:

Напряжение на клеммах определяется уравнением, показанным ниже:

Если учитывается падение напряжения на щеточном контакте, уравнение для напряжения на клеммах принимает вид

Генератор с последовательной обмоткой

Генератор с последовательной обмоткой катушки возбуждения соединены последовательно с обмоткой якоря. По последовательной обмотке возбуждения протекает ток якоря.

Последовательная обмотка возбуждения состоит из нескольких витков провода из толстого провода большей площади поперечного сечения и с малым сопротивлением, обычно порядка менее 1 Ом, поскольку ток якоря имеет очень большую величину.

Его конвекционная схема показана ниже: 9Генератор постоянного тока с обмоткой серии 0005. Ток возбуждения серии

задается как:

R _se известен как последовательное сопротивление обмотки возбуждения.

Напряжение на клеммах задается как:

Если учитывается падение напряжения на щеточном контакте, уравнение напряжения на клеммах записывается как:

Поток, развиваемый последовательной обмоткой возбуждения, прямо пропорционален току, протекающему через нее. Но это верно только до магнитного насыщения, после того как поток насыщения становится постоянным, даже если ток, протекающий через него, увеличивается.

Генератор с комбинированной обмоткой




В генераторе с комбинированной обмоткой имеется две обмотки возбуждения. Один подключается последовательно, а другой параллельно обмоткам якоря. Существует два типа генераторов с составной обмоткой.

1. 1. • Генератор с длинным шунтом и составной обмоткой
      • Генератор с короткой шунтовой обмоткой

Подробное изучение генератора с составной обмоткой см. в разделе Генератор с составной обмоткой.

См. также: Генератор составных ран

Работа генератора постоянного тока с самовозбуждением | Электротехническая академия

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

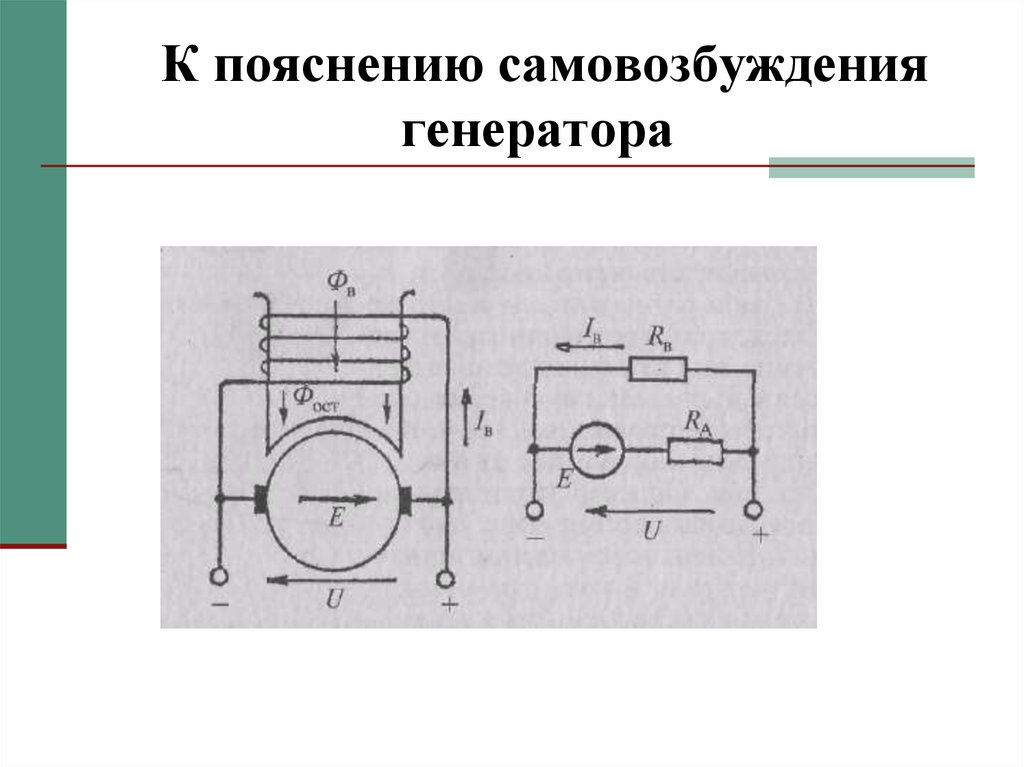

Кривая намагничивания , полученная при отдельном возбуждении машины, по-прежнему применяется в случае генератора постоянного тока с самовозбуждением. То есть заданное значение тока возбуждения будет давать определенное значение генерируемого напряжения при заданной скорости, независимо от того, как подключена обмотка возбуждения. Однако есть и другие ограничения, которые необходимо соблюдать. На рис. 1 показан шунтирующий генератор постоянного тока с самовозбуждением, работающий без нагрузки.

РИСУНОК 1:     Схема генератора постоянного тока с самовозбуждением.

Поскольку ток нагрузки равен нулю, единственным током в обмотке якоря является ток возбуждения. Запись контура напряжения через цепи якоря и возбуждения, как показано, приводит к следующему соотношению:

\[\begin{matrix}   {{E}_{a}}\text{ }=\text{ }{{I}_ {f}}({{R}_{a}}\text{ }+\text{ }{{R}_{rh}}\text{ }+\text{ }{{R}_{f}} )\text{ } & {} & \left( 1 \right)  \\\end{matrix}\]

Уравнение 1 называется уравнением цепи возбуждения . Он представляет собой линейную вольт-амперную характеристику, наклон которой равен сумме трех сопротивлений в правой части уравнения. Ограничения, накладываемые кривой намагничивания и уравнением 1, должны выполняться одновременно. Для выполняются оба ограничения :

 Рабочая точка генератора должна находиться на пересечении кривой намагничивания с прямой линией, представляющей уравнение цепи возбуждения, как показано на рисунке 2.

РИСУНОК 2:     Определение рабочей точки генератора постоянного тока с самовозбуждением.

Генератору с самовозбуждением требуется некоторый остаточный магнетизм в полюсах поля, чтобы генерировать напряжение.

 Глядя на рис. 2, при включении генератора остаточный поток индуцирует небольшое напряжение на якоре (точка 1). Это напряжение вызывает ток возбуждения (точка 2), который при правильной полярности еще больше увеличивает напряжение (точка 3), что вызывает больший ток возбуждения и так далее. Пунктирной линией на рисунке 2 показан процесс, который называется наращивание .

Значение насыщения в генераторе постоянного тока с самовозбуждением

 Насыщение делает возможным нарастание напряжения в генераторе постоянного тока с самовозбуждением. Предположим, что напряжение якоря линейно зависит от тока возбуждения, как показано жирной сплошной линией на рис. 3. Уравнение цепи возбуждения также представляет собой прямую линию.

Если сопротивление цепи возбуждения слишком низкое (как показано пунктирной линией), то две линии не будут пересекаться, и не будет установившейся рабочей точки. Напряжение будет расти вечно (или, по крайней мере, до тех пор, пока изоляция не разрушится).

Если сопротивление цепи возбуждения на выше (как показано пунктирной линией), то может возникнуть рабочая точка, но она будет сильно меняться при небольших изменениях сопротивления возбуждения, поскольку наклоны двух пересекающихся линий аналогичны .

РИСУНОК 3:     Иллюстрация важности насыщения для нарастания напряжения в генераторе постоянного тока с самовозбуждением.

Насыщение также определяет верхний предел величины сопротивления в цепи возбуждения.

На рис. 4 показано, что происходит при различных значениях сопротивления в цепи возбуждения. Если сопротивление поля слишком велико, напряжение нарастает только до небольшого значения, как показано штрихпунктирной линией.

Если сопротивление возбуждения таково, что линия требуемого напряжения цепи возбуждения проходит близко к линейной части кривой намагничивания, то машина не будет обеспечивать стабильное напряжение, как показано пунктирной линией на рис. 4.

Наконец, если сопротивление имеет подходящее значение, генератор обеспечивает напряжение, как показано пунктирной линией.

РИСУНОК 4:     Влияние сопротивления цепи возбуждения на генерируемое напряжение генератора постоянного тока с самовозбуждением.

Изменение генерируемого напряжения в зависимости от скорости

На рис. 5 показано влияние изменения скорости генератора, n. На рис. 5 (а) показаны пять кривых намагничивания, соответствующих пяти равномерно распределенным рабочим скоростям. Также показана линия уравнения цепи поля, которая пересекает каждую из кривых намагничивания.

При изменении скорости мы переходим к новой кривой намагничивания, двигаясь вниз по линии уравнения цепи возбуждения. В результате напряжение очень быстро падает при снижении скорости самовозбуждающегося шунтирующего генератора постоянного тока.

Вспоминая уравнение напряжения, уменьшение скорости уменьшает генерируемое напряжение, что, в свою очередь, уменьшает ток возбуждения и магнитный поток, тем самым еще больше уменьшая генерируемое напряжение. Следовательно, график зависимости напряжения от скорости для генератора постоянного тока с самовозбуждением является нелинейным, как показано на рисунке 5 (b).

РИСУНОК 5:     Характеристики генератора с самовозбуждением при изменении скорости.

и . Пересечение линии цепи возбуждения с кривыми генерируемого напряжения на нескольких скоростях.

б . Результирующее генерируемое напряжение как функция скорости.

Условия нарастания напряжения в генераторе постоянного тока с самовозбуждением

На основании проведенного обсуждения мы можем сделать вывод, что существует несколько требований к нарастанию напряжения в генераторе постоянного тока с независимым возбуждением. Эти требования таковы:

• В полюсных наконечниках машины должен быть остаточный магнетизм.
• Катушка возбуждения должна обеспечивать поток в том же направлении, что и остаточный поток. В противном случае, машина будет снижать напряжение до нуля вольт.
• Сопротивление цепи возбуждения не должно быть чрезмерным.
• Машина должна иметь достаточную скорость, поскольку напряжение зависит от скорости.

Напряжение под нагрузкой в ​​генераторе постоянного тока с самовозбуждением

Подключив переменную нагрузку к генератору постоянного тока с самовозбуждением, мы могли наблюдать влияние изменения тока нагрузки на напряжение на клеммах. Как показано на рис. 6, будут наблюдаться три эффекта:

• По мере увеличения нагрузки напряжение нагрузки снижается из-за сопротивления якоря. Это линейный эффект, как показано пунктирной линией на рис. 6.
• По мере увеличения тока якоря реакция якоря уменьшает поток на полюс, дополнительно снижая напряжение, как показано пунктирной линией на рис. 6.
• Уменьшение напряжения возбуждения под действием этих двух факторов приводит к уменьшению тока возбуждения, еще больше снижая напряжение, как показано сплошной линией на рис. 6.

РИСУНОК 6:     Вольт-амперная характеристика генератора постоянного тока с самовозбуждением.

По мере увеличения нагрузки (что означает уменьшение сопротивления нагрузки) увеличивается ток якоря. На основании перечисленных факторов генерируемое напряжение будет снижаться по мере увеличения нагрузки. Однако в конце концов генерируемое напряжение уменьшается настолько, что начинает уменьшаться ток нагрузки.
