Фрикционные механизмы применение: ФРИКЦИОННЫЙ МЕХАНИЗМ

Фрикционный механизм — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Передняя дверь ( вид изнутри кузова.
 [1]

Фрикционный механизм обеспечивает фиксацию поворотного стекла в любом положении.
 [2]

Фрикционный механизм состоит из барабана, в котором запрессована трубчатая гильза, диска трения, нажимного диска, тяг, кулачков, кронштейнов, роликов включения и механизма включения.
 [3]

Фрикционный механизм с шарами.| Механизм клинового пресса и дифференциальный винтовой механизм.
 [4]

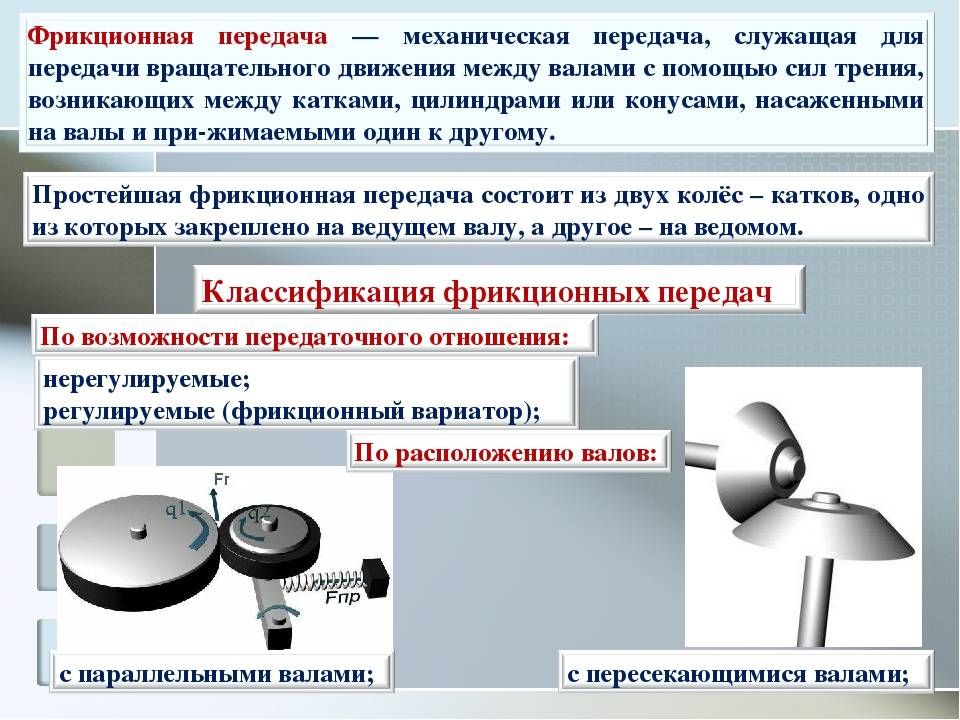

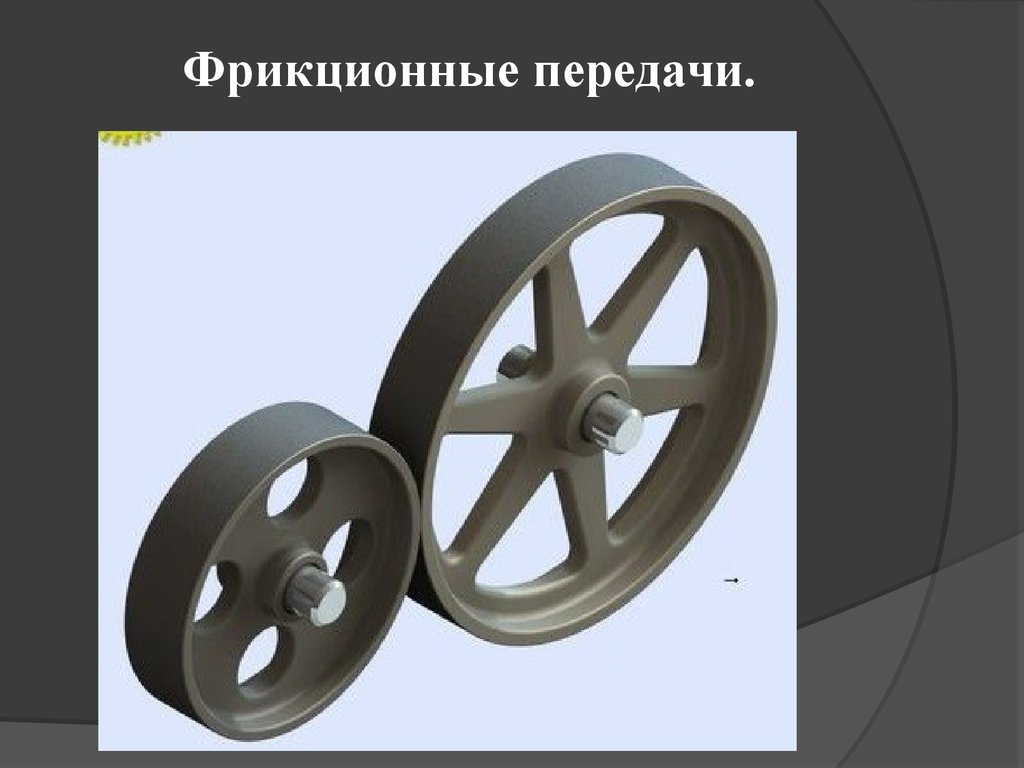

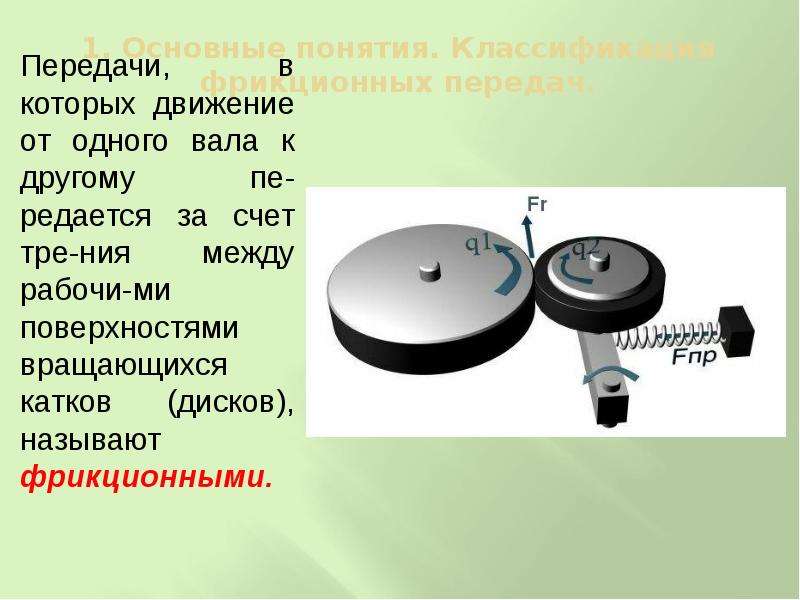

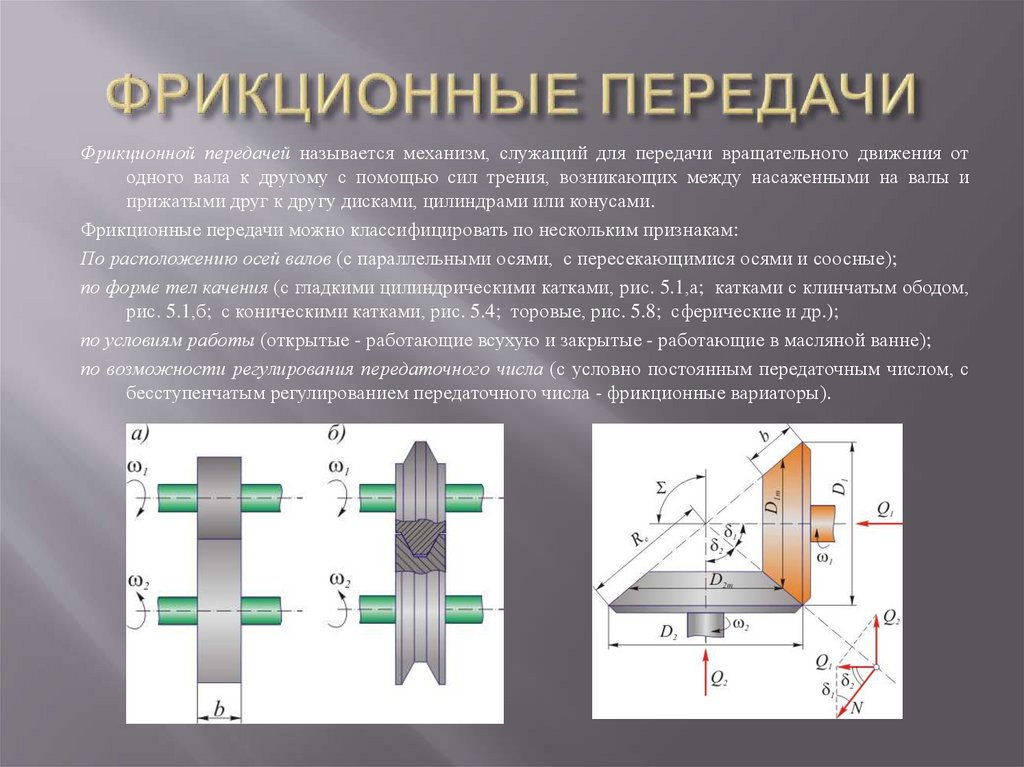

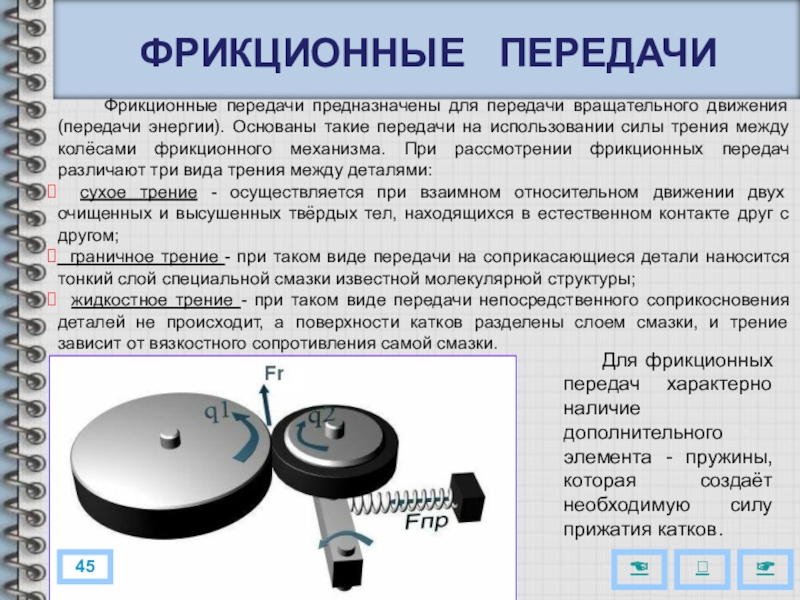

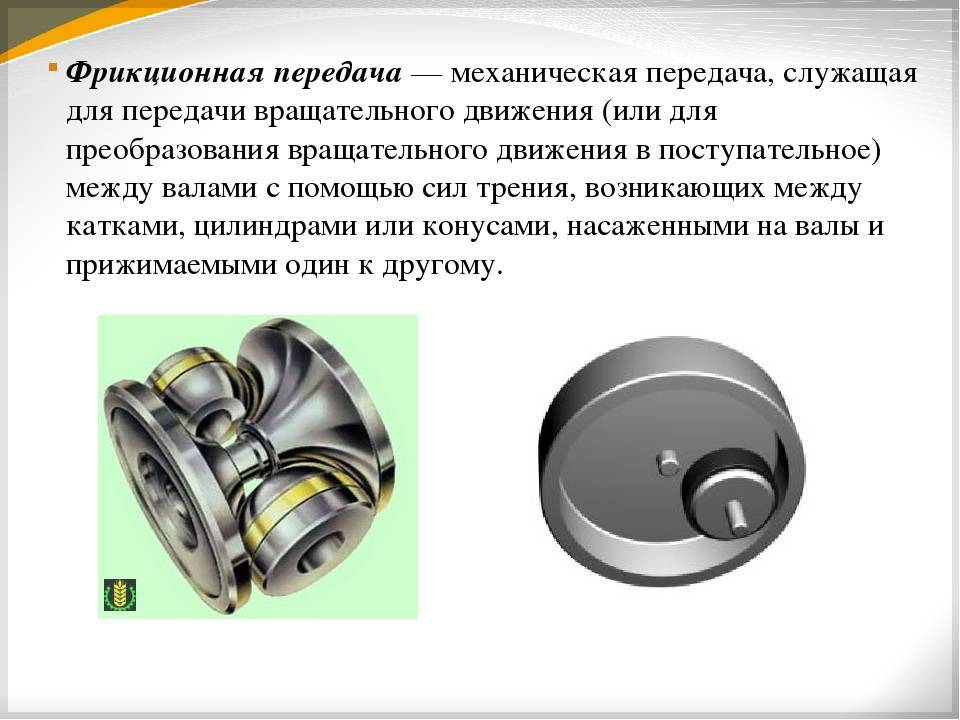

Фрикционные механизмы отличаются тем, что в них передача движения между соприкасающимися телами осуществляется за счет сил трения между ними. В машинах фрикционные передачи наиболее распространены в бесступенчатых вариаторах — передачах с плавно регулируемым отношением частот вращения выходного и входного звеньев.
 [5]

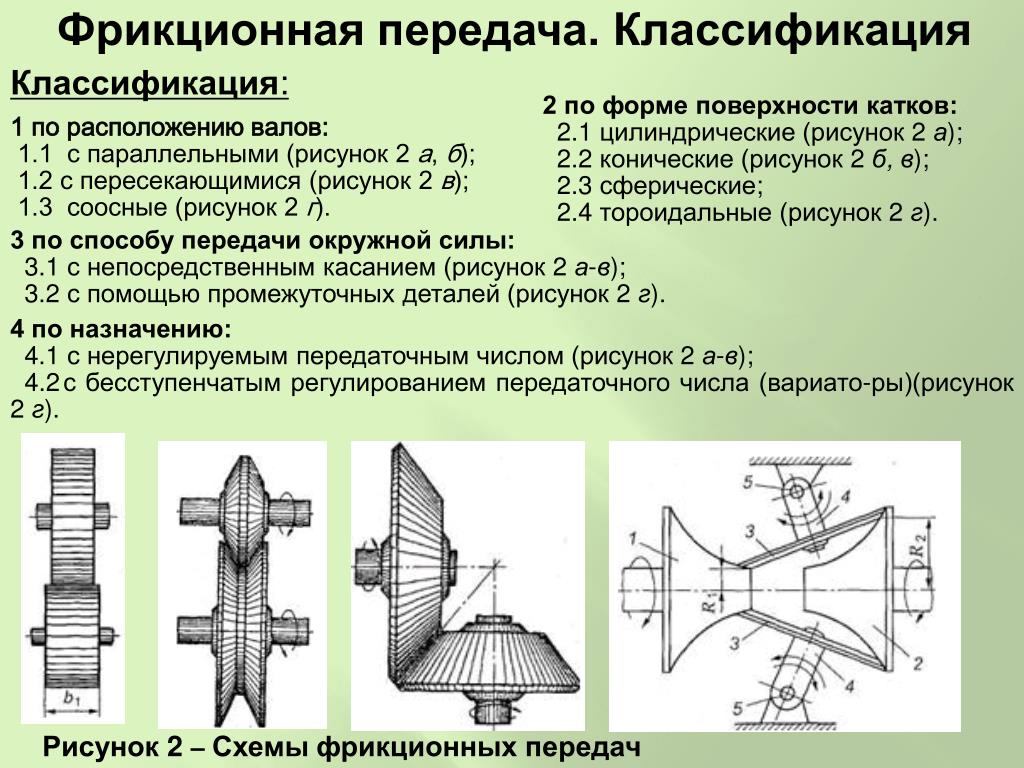

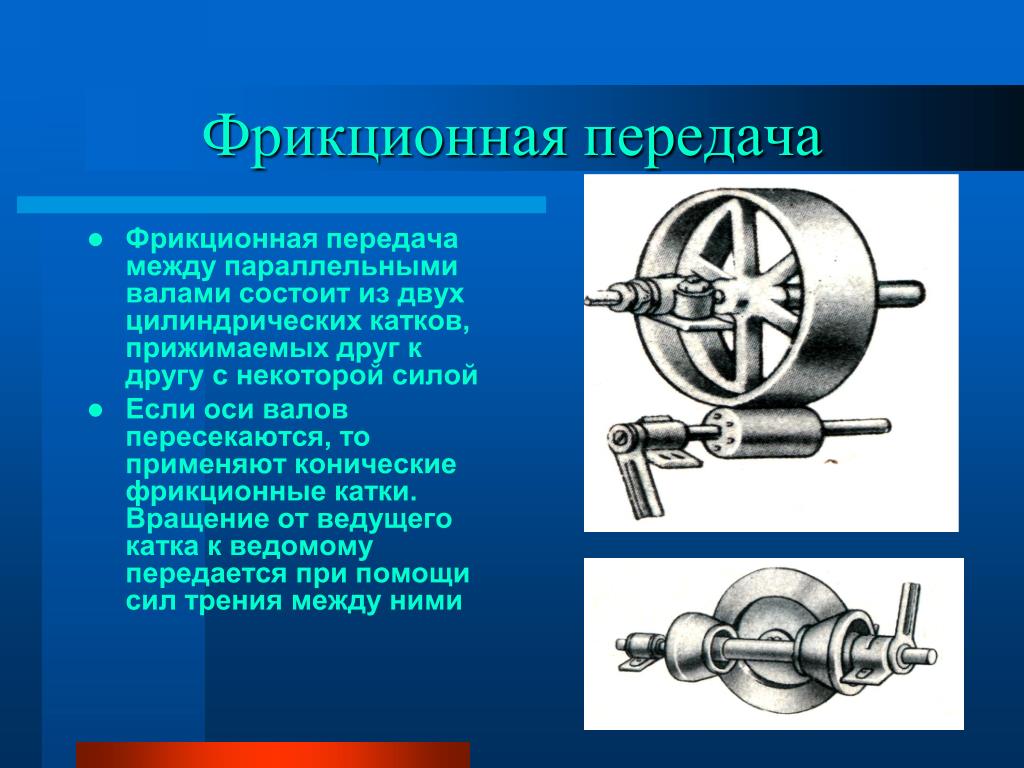

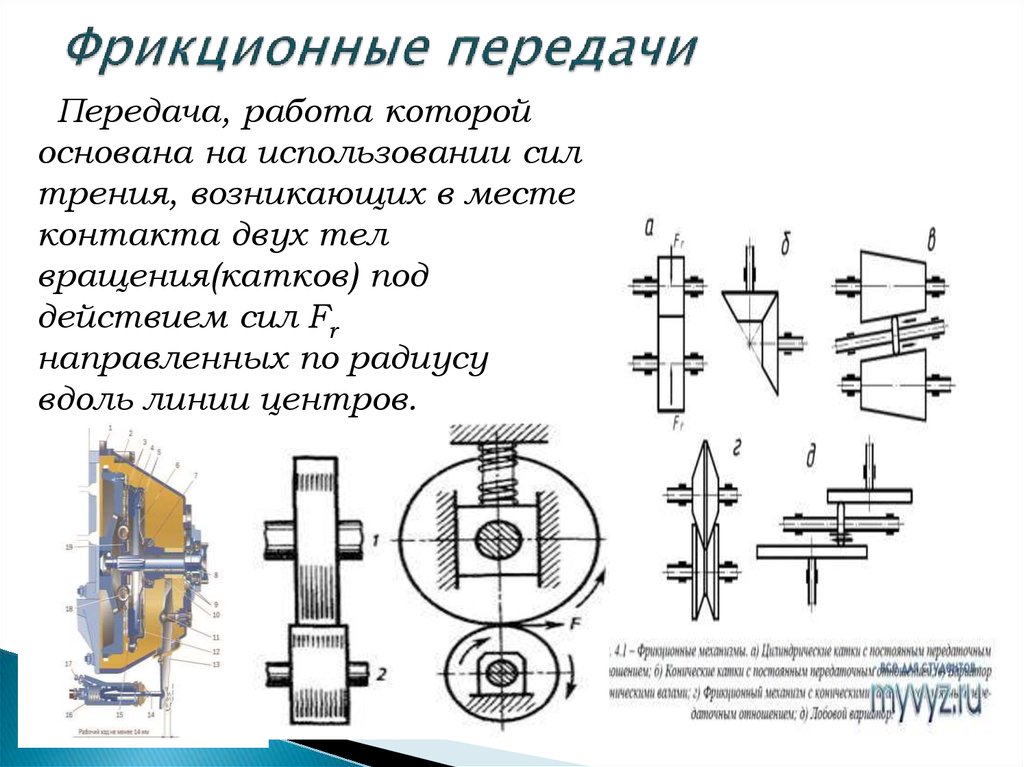

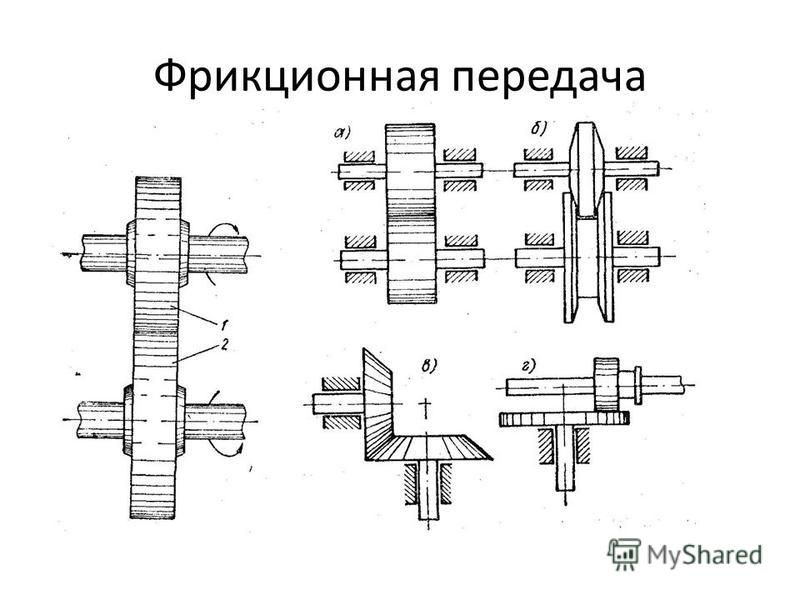

Механизм круглых фрикционных цилиндрических колес.| Фрикционный планетарный механизм.| Механизм конических фрикционных колес.| Лобовая фрикционная передача.
 [6]

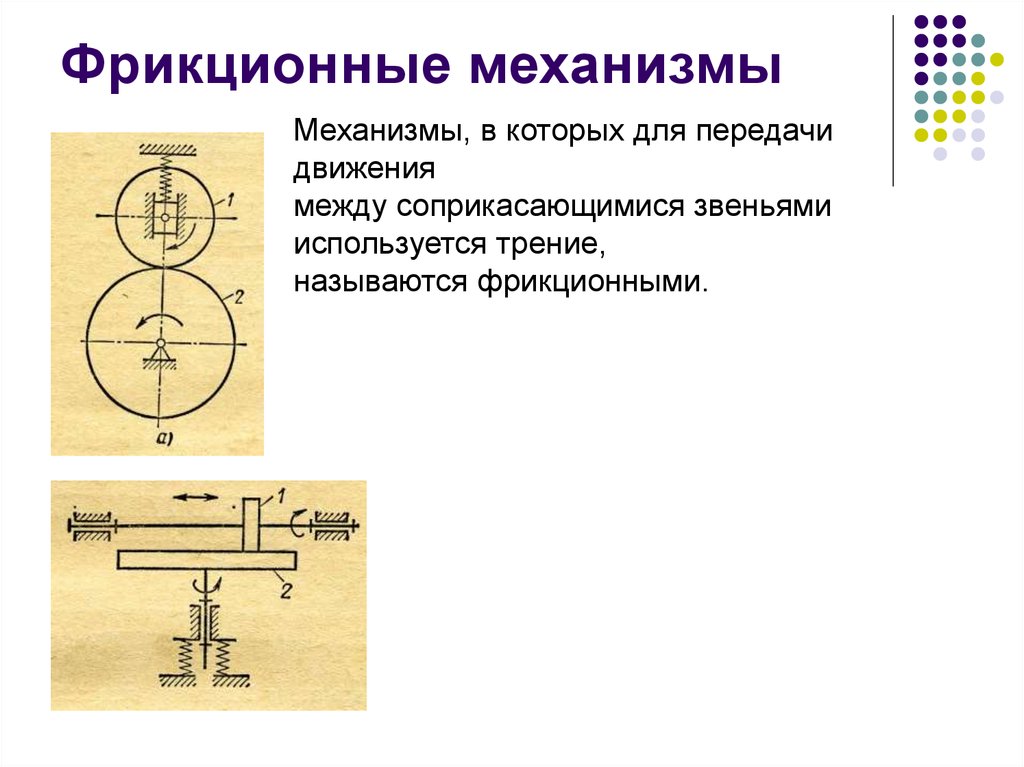

Фрикционные механизмы широко применяются и для плавного изменения угловых скоростей. На рис. 72 показан лобовой фрикционный механизм бесступенчатой передачи.
 [7]

Цилиндрические центроидные механизмы. о ме.
 [8]

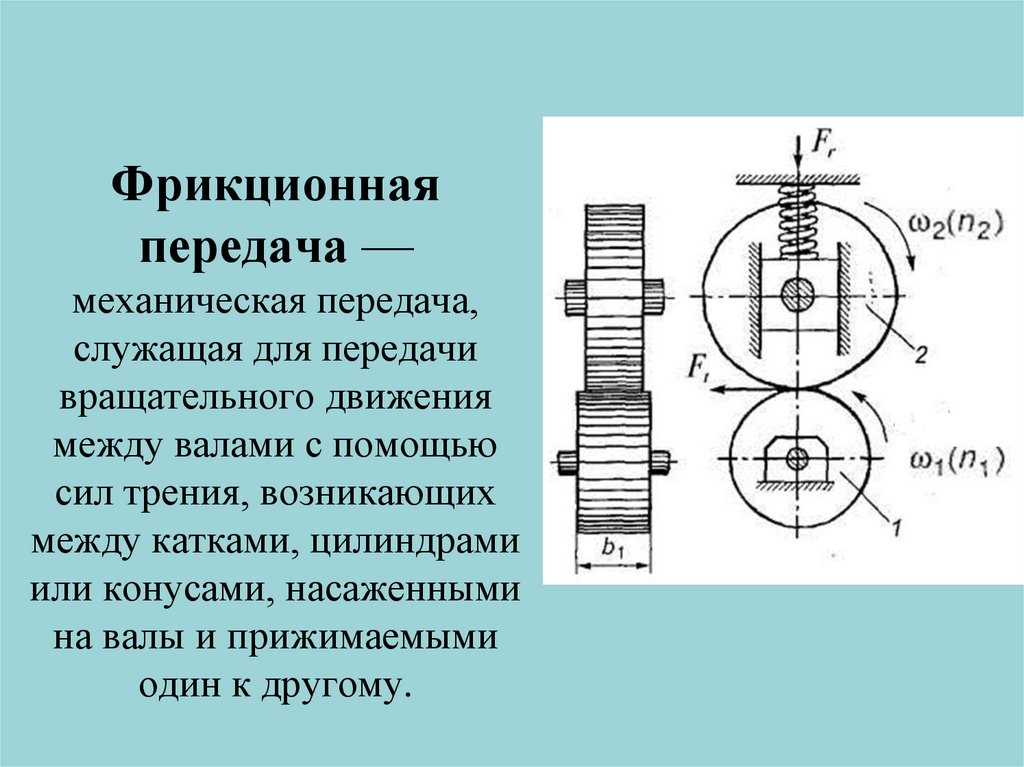

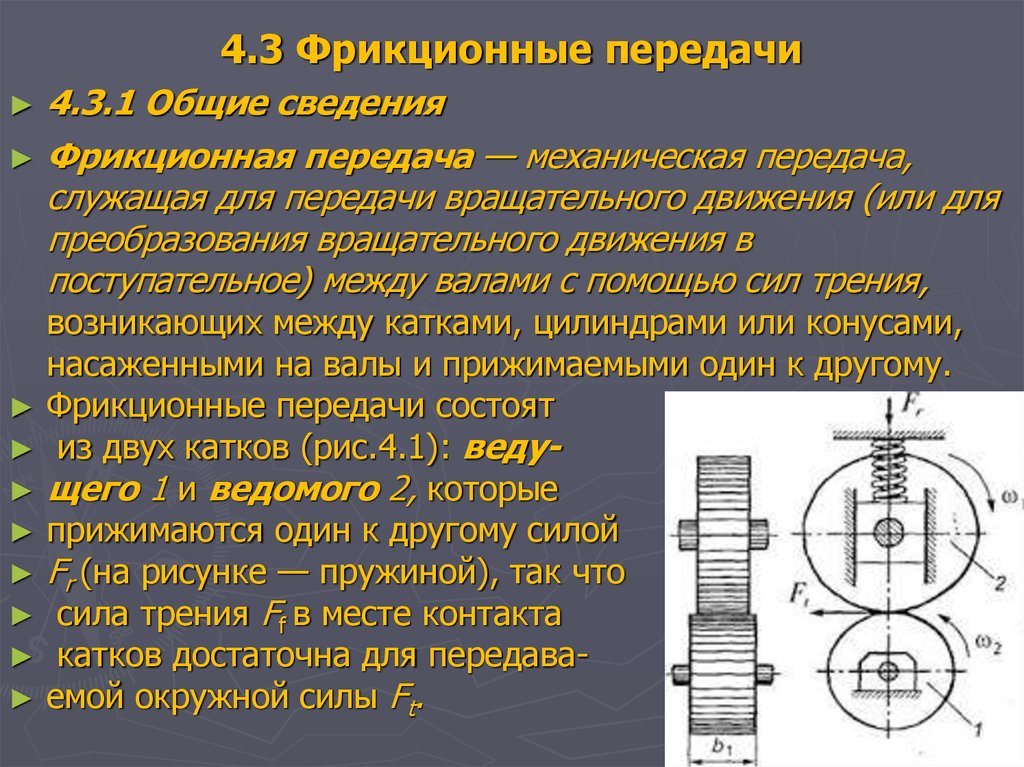

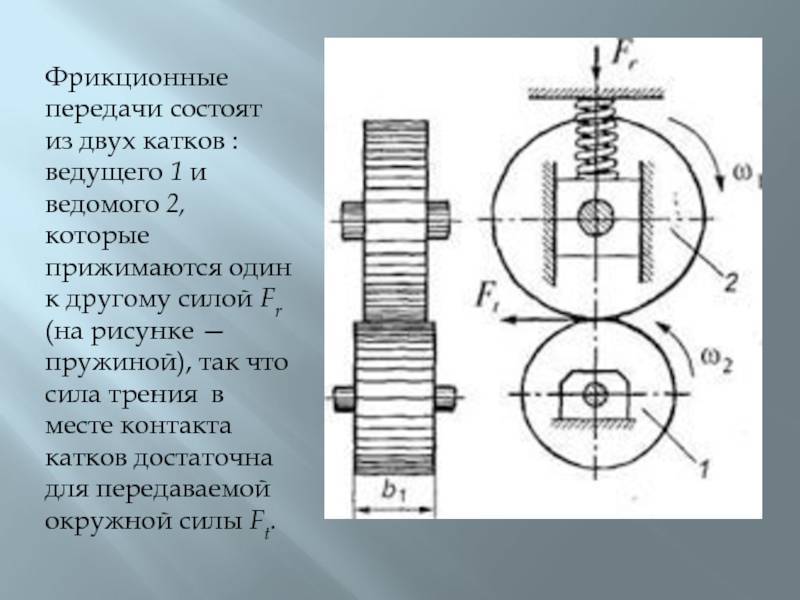

Фрикционные механизмы, показанные на рис. 7.3, имеют в качестве звеньев круглые цилиндрические колеса / и 2, являющиеся центроидами в относительном движении звеньев. Эти механизмы фрикционных колес воспроизводят передачу движения с постоянным передаточным отношением. Механизм, показанный на рис. 7.3, а, будет механизмом с внешним касанием колес, у которого угловые скорости и о2 звеньев 1 к 2 имеют разные знаки.
 [9]

Схема получервячного механизма.| Схема шарнирно-зубчатого механизма.
 [10]

Фрикционный механизм применяют в ленточном и колодочном исполнении. Быстрый износ трущихся поверхностей не позволяет применять его широко.
 [11]

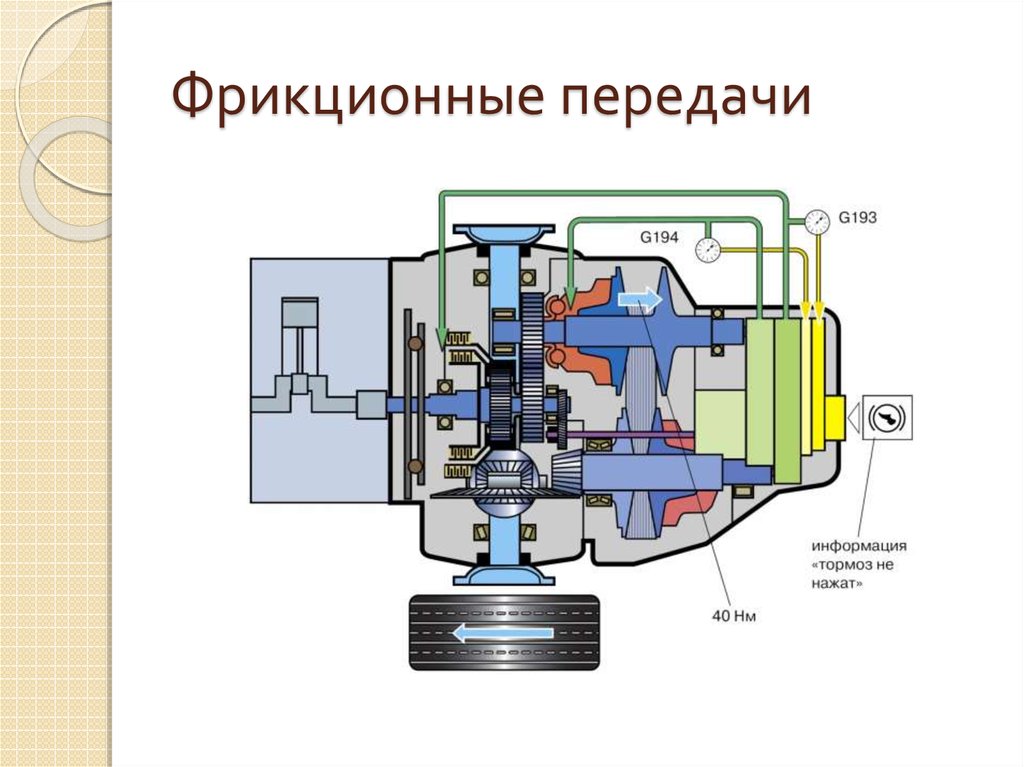

Фрикционный механизм, предназначенный для бесступенчатого регулирования передаточного числа, называют фрикционным вариатором или просто вариатором.
 [12]

Фрикционные механизмы, применяемые для настройки радиоаппаратуры, бывают односкоростные и двух-скоростные.
 [13]

Схема заправки нити через штифт вьюрка. [ IMAGE ] Схема заправки нити в фрикционное кольцо.
 [14]

Фрикционный механизм может быть выполнен в виде вращающегося кольца, к внутренней поверхности которого прижимается движущаяся нить ( рис. 93), или вращающихся дисков, наружной поверхности которых касается скручиваемая нить.
 [15]

Страницы:  

   1

   2

   3

   4

   5

Винтовые механизмы

 Главная >> Ремонт механизмов>> Винтовые механизмы
 Винтовые механизмы (передача винт-гайка) преобразуют вращательное движение в поступательное и очень редко (при резьбе с большим углом подъема и шагом) наоборот. Для передачи винт-гайка скольжения используется резьба: трапецеидальная (при реверсивной нагрузке), упорная (при нереверсивной нагрузке), а также реже треугольная, прямоугольная, круглая. Резьба может быть правой и левой, одно- и многозаходной, само- и несамотормозящейся.

Винт выполняется обычно цельным и реже (для длинных винтов) составным путем свинчивания из стали 45, 50, У10, 40Х, 40ХГ, 40ХВГ, 65Г и др. с последующей закалкой до твердости HRC 50-55 и шлифованием рабочих поверхностей.
Гайка может быть неразъемной и разъемной, позволяющей включать и отключать механизм. При повороте рукоятки через валик поворачивается диск со спиральными пазами под штифты, заставляющие при перемещении по этим пазам сходиться или расходиться по своим направляющим половинки гайки. Материал гайки: бронзы Бр ОФ10-1, Бр ОЦС 6-6-3, Бр АЖ 9-4 и др., серый чугун СЧ 15, СЧ 20, антифрикционный чугун АЧВ-2, АЧК-2. Гайки выполняют обычно в виде бронзовой резьбовой втулки, запрессованной в корпус гайки из стали или чугуна.

В винтовых механизмах обычно предусматривается возможность регулирования осевого зазора с целью компенсации износа витков резьбы и уменьшения мертвого хода.
Передача винт-гайка качения образуется шариками, размещенными между винтовыми поверхностями винта и гайки. При вращении винта в одном направлении шарики перекатываются и по обводному каналу в гайке (реже — в винте) возвращаются в рабочую зону. Передачу характеризует высокий К.П.Д., малая скорость изнашивания, высокие жесткость и точность, возможность полной выборки зазора, возможность работы без смазки. Материал винта — сталь 8ХФ, гайки — сталь 9ХС, термообработка — поверхностная закалка до твердости HRC 58-62. Передача применяется в металлорежущих станках с программным управлением, роботизирующих устройствах и др.

Механизмы привода поступательного движения

Преобразует вращательное движение винта в поступательное движение гайки.Широко применяется в различных машинах и механизмах.
Преобразует вращательное движение зубчатого колеса в поступательное движение рейки. Используются прямозубые, косозубые и шевронные реечные передачи.
Преобразует вращательное движение вала с жестко закрепленным на нем эксцентриком в поступательное движение хомута и связанного с ним штока. Возвратно-поступательное движение штока неравномерно, его ход равен удвоенному эксцентриситету.Чаще всего Применяется для небольших перемещений.
При вращении фигурного кулачка через ролик, рычажную систему и зубчатый сектор движение передается рейке, которая совершает возвратно-поступательное движение в соответствии с профилем кулачка.Данный тип механизма нашел свое применение для осуществления автоматического цикла перемещений по заданному закону в автоматах и полуавтоматах, а также распределительных механизмах.
При вращении фигурного кулачка через ролик движение передается толкателю, который совершает возвратно-поступательное движение по заданному закону в соответствии с профилем кулачка. Применяется в автоматах и полуавтоматах.
Поступательное движение плоского кулачка преобразуется в возвратно-поступательное движение толкателя.Применяется в копировальных устройствах для согласования продольного и поперечного движений подачи.
Механизм с цилиндрическим кулачком
Преобразует вращательное движение цилиндрического — кулачка через ролик и палец в возвратно-поступательное движение ползуна.Применяется для управления перемещения зубчатых колес в коробках скоростей и подач станков и автоматов.
Кривошипно-шатунный
Преобразует вращательное движение кривошипного диска или коленчатого вала через шатун в возвратно-поступательное движение ползуна (или поршня). Величина хода ползуна определяется удвоенным значением радиуса кривошипа или несоосности коренных и шатунных шеек коленчатого вала. Применяется в поршневых насосах и компрессорах, кривошипных прессах, механизмах подач станков, а также при обратном преобразовании поступательного движения во вращательное в двигателях внутреннего сгорания, паровых машинах и других устройствах.
