Volkswagen Transporter T4: технические характеристики

Популярности Transporter T4 в качестве «народного» фургона в России может позавидовать большинство производителей коммерческих малотоннажников – количество Т4 в нашей стране превышает 100 тысяч машин (по данным аналитического агентства «Автостат»). Это только данные по Т4, а эксплуатируются россиянами ещё и более пожилые, но ещё работоспособные заднеприводные T3, и более современные Transporter T5.

Преобладание автомобилей, 1990-х годов выпуска демонстрирует, что их наши соотечественники приобретали уже подержанными. До повышения таможенных пошлин были времена, когда Транспортер Т4 пригоняли из Европы стройными колоннами.

Больше всего Т4 в центральных и северо-западных регионах. Там же широк их выбор и на вторичном рынке. На Дальнем Востоке Volkswagen – экзотика, что неудивительно: там давно и безраздельно властвуют японцы.

В целом, несмотря на перенасыщенную до крайности конкуренцию в классе малотоннажных коммерческих автомобилей, Фольксваген Транспортер Т4 на протяжении всей своей истории уверенно превосходил по популярности большинство конкурентов – и европейцев, и японцев, и корейцев.

Потому что, несмотря на относительно высокие затраты на техобслуживание, малотоннажники Volkswagen Transporter T4 показали себя очень выгодными в эксплуатации – во многом благодаря экономичным двигателям, которые низким расходом топлива обеспечивают отличное соотношение затрат и производительности.

Кроме того, как отмечает авторитетный журнал «За рулём», «не самым последним достоинством этого автомобиля является беспроблемность с запчастями. Сегодня Фольксваген Транспортер можно отремонтировать даже в отдалённом посёлке. При этом искать деталь именно к нему не обязательно – много чего подходит от легковых автомобилей Фольксваген, которые тоже растиражированы в миллионах экземпляров.

Под наименованием Транспортер можно понимать любой коммерческий автомобиль Фольксваген серии T, поскольку все они являются близкими родственниками.

Это обобщение можно назвать вынужденным. Потому что, если каждый раз перечислять все названия, под которыми эти автомобили официально сходили с заводских конвейеров, статья займёт уйму места. Трудно найти другую машину со столь сложной и разветвлённой схемой обозначений.

Например, с 1998 года компания перестала применять название Transporter для пассажирских версий Caravelle и Multivan – выделила их (не технически, а чисто формально) в самостоятельные модели со своими семействами, но оставила им прежнее обозначение поколения автомобилей – Т4. И тому подобные маркетинговые решения.

Ремонт ГБЦ на Фольксваген Каравелла Т4 — двигатель ACV 2.5 TDI

FAQ VW Audi Skoda Seat

Двигатель ACV устанавливался на следующие автомобили:

Volkswagen Transporter T4, Multivan, Caravelle (70A, 70B, 70C, 70E, 70H, 70J, 70K, 70L, 70M) 1991 — 1996

Volkswagen Transporter T4, Multivan, Caravelle (7DA, 7DB, 7DC, 7DE, 7DH, 7DJ, 7DK) 1996 — 2003

Основная последовательность работ подходит для Фольксваген Транспортер Т4 c двигателями: ACV, AJT, AHY, AXG, AYC, AYY, AXL, AUF.

Старт двигателя в очередное морозное утро ( — 18град) показался мне слишком долгим и каким то неуверенным. Первые звуки работающего двигателя напоминали работу на 3-4 цилиндрах с периодическим подхватыванием пятого. После перезапуска двигателя через 1,5 минуты данные симптомы пропадали. Наблюдение за поведением двигателя ничего хорошего не показывало, поэтому было принято решение замерять компрессию. Результаты не радовали – 26 -23- 28- 24- 22 бар на теплом двигателе ( 40-50 град.).

Расход масла CASTROL EDGE 5W30 ( VW 507.00) между заменами ( 15 тыс.км.) составляет около 800-900 грамм.

Вывод напрашивался сам собой – ремонт ГБЦ двигателя, тем более, что пробег уже приближался к 260 тыс.км. с момента ее последнего ремонта.

Последовательность работ подходит для всех двигателей Т4, R5 2.5 TDI (ACV, AJT ,AHY, AXG, AYC, AYY, AXL, AUF.)

Для существенной экономии денег мы приурочили работы по ремонту головки к работам по замене ремней привода ГРМ и ТНВД. Забегая вперед, хочу сказать, что эта погоня за «двумя зайцами» нам удалась.

Переходим к описанию подробностей ремонта ГБЦ.

ПРЕДУПРЕЖДНИЕ: Для автомобилей с кондиционером ( климат-контролем) перед разборкой двигателя необходимо скачать хладагент из системы кондиционирования. В процессе разборки будет необходимо разъединять трубки и магистрали для обеспечения возможности снятия ГБЦ с двигателя.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТ.

1. Снять оба ремня и ролики, как при замене ГРМ

2. Снять вакуумный насос вместе со штоком 3. Снять топливные магистрали высокого давления с помощью накидного ключа, лучше S-образного, на 17 с открытым зевом. Сначала ослаблять гайки крепления на форсунках, затем на ТНВД. Магистрали снимать только в комплекте; форму изгибов не изменять. 4. Открутить болт крепления, снять фиксирующую скобу и извлечь форсунки при помощи инерционного молотка. Соблюдать при работе с форсунками нормы чистоты . 5. Снять скобы крепления приемной трубы глушителя и отвести его в сторону. 6. Отсоединить подающую -1- и обратную -2- масляные магистрали от турбонагнетателя 7. Снять колено трубопровода -1-

8. Снять водяной патрубок с головки вместе с температурными датчиками . 9. Снять генератор с кронштейна крепления, отключить от него проводку и отвести его в сторону. 10. Открутить болт крепления кронштейна к головке блока ( ключ на 13 ) 11. Открутить головку блока. При откручивании болтов головки цилиндров соблюдать предписанную последовательность. Использовать жесткий вороток с удлинителем подходящей длины.

Головка в сборе снята с двигателя . Теперь можно приступить к разборке – сборке деталей и узлов ГБЦ, ее обслуживанию и ремонту .

ПРЕДУПРЕЖДЕНИЕ !!! Для выполнения ремонта головок применяется ТОЛЬКО СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ, ПРИСПОСОБЛЕНИЯ И ОБОРУДОВАНИЕ .

РАЗБОРКА ГОЛОВКИ :

1.Снять турбину

2.Открутить впускной и выпускной коллектор

3.Снять крышки крепления распредвала. Для этого необходимо отпустить попеременно крест-накрест сначала крышки подшипников 1 и 3, а потом отпустить попеременно крест-накрест крышки подшипников 2 и 4. Снять распредвал и его сальники

4. Извлечь гидрокомпенсаторы. Не прилагать больших усилий при выполнении данной операции. При подклинивании – проворачивать вокруг своей оси и одновременно двигаться вверх.

5. Открутить свечи накаливания и снять опорные «бочонки» крепления форсунок.

6. «Рассухарить» и снять клапаны, разложить по номерам, не перепутать детали. 7. Не «рассухаривать» клапана при помощи резкого удара молотком через свечной ( советский, жигулевский ) ключ, во избежание глубоких задиров на стержне клапана .

8. Снять сальники клапанов специальными клещами или цанговым инерционным съемником.

9. Головка разобрана. Осматриваем детали и оцениваем стапень их износа.

Отмываем и чистим все детали головки.

РЕМОНТ ДЕТАЛЕЙ ГБЦ

1.Перед ремонтом фасок клапанов надо оценить износ стержня. Допустимая норма разбега по диаметру = 0.03 мм. Превышение этого износа делает нецелесообразным ремонт клапана. Такой клапан подлежит замене на новый.

В нашем случае износ стержня впускного клапан достигал 0. 04 мм, а выпускного – 0.05 мм. Кроме этого износ тарелки всех клапанов был максимальным. Вывод – замена всех клапанов на новые.

3. Моем корпус головки блока

4. Проверяем биение клапана в направляющей втулке . Оценка износа даже » на глаз» показала, что направляющие втулки изношены немного больше чем на 2/3 допуска. Следовательно они подлежит замене на новые.

5. Замена направляющей происходит по обычной схеме : нагрев головки до 100-120 градусов, охлаждение направляющих втулок, снятие старых и запрессовка новых направляющих втулок, остывание головки естественным путем.

6. Для запрессовки готовим приспособления : Выколотка, дистанционная втулка, пинцет, кувалда средних размеров

ВНИМАНИЕ ! Детали очень горячие и холодные. Соблюдать меры техники безопасности , использовать прочные перчатки. Остерегаться ожогов! Эта операция требует определенной квалификации исполнителя, так как необходимо работать быстро и максимально точно соблюдать вертикальную ось запрессовки седла клапана и новой направляющей втулки.

После остывания головок приступаем к ремонту и восстановлению геометрии седел клапанов.

7. Измеряем и записываем диаметры стержней всех клапанов. Мы выбрали новые клапаны фирмы Freccia. Хорошие технические данные и надежность производителя проверена годами практики. Да и цена вполне разумная.

8. Необходимо обеспечить рабочий зазор между направляющей втулкой и стержнем клапана. Минимальный зазор должен быть : впуск = 0.03 мм , выпуск = 0,04 мм.

Для этого используем развертки соответствующего диаметра с длиной рабочей части не менее 100 мм.

9. Приступаем к ремонту седел .

Используем для этого пилоты и фрезы с разными углами. Пилоты могут быть разжимные (цанговые) или конусные. В нашем случае диаметр стержня пилота составляет 7.96 / 7.98 / 8.00 мм. Фрезы используем двухсторонние, разных диаметров для малых и больших седел. Одна фреза обрабатывает угол седла 15 * 60 градусов, другая — 30 * 45 градусов.

При обработке седел наша задача контролировать диаметр и ширину обрабатываемой поверхности. Не допускать боковой нагрузки на пилот и эллипсность обработки.

Размеры седел после обработки должны быть такими :

Ширина рабочей фаски 45 градусов седла клапана должна быть : впуск = 2.70 мм выпуск = 2.05 мм .

10.После обработки седел притирка не требуется, но мы ее проведем для контроля своих собственных действий . Тем более, что миллионы советских автолюбителей привыкли к матовому пояску на клапане и седле, который вселяет уверенность в их души.

11. Проводим контрольную притирку ( 10-15 секунд ) для проверки пятна контакта между седлом и клапаном. За это время получаем и визуально видим матовый поясок на рабочих фасках седла и клапана. При механизированной обработке головок на высокоточных станках эта проверка осуществляется при помощи вакуум — тестера.

12. Приступаем к проверке утопания клапана – размер « А». Эта операция проводится для обеспечения расстояния для работы гидрокомпенсатора.

Размер «А» для двигателя впуск = 35.80 мм выпуск = 36.10 мм или больше этих значений. При меньшем расстоянии до торца стержня клапана необходимо подрезать стержень на необходимое расстояние. В нашем случае все размеры в норме.

Фрезеровка плоскости головки

Схема проведения работ по фрезеровке такая: — подготовка опорной плоскости — закрепление головки на станине станка при помощи зажимов — фрезеровка плоскости

Первоначальная подачу резца осуществляем на 0.03 мм от касания. Дальше осуществляется равномерная подача резца до выравнивания плоскости.

В нашем случае обычная схема действий нам не подходит из-за предельного утопания тарелки клапана относительно плоскости головки. Чтобы исправить ситуацию и не тратить лишнее время было принято решение сразу срезать с плоскости 0.10 мм. Дальнейшая подача резца осуществляется на 0.03 мм до достижения необходимого размера выступания тарелки клапана.

Всего ГБЦ была фрезерована = 0.15 мм.

СБОРКА ГОЛОВКИ :

Окончательную сборку головок производим в обратной последовательности. Используем новые детали и прокладки.

При выполнении сборки необходимо учитывать специфическую конструкцию дизельной головки этого поколения двигателей.

1.Важной операцией является проверка выступания тарелки клапана над плоскостью. От него зависит наполнение цилиндра, качество смесеобразования, скорость отвода выхлопных газов, стабильная работа двигателя .

ВПУСКНОЙ КЛАПАН

ВЫПУСКНОЙ КЛАПАН

Контрольные цифры ВЫСТУПАНИЯ тарелки клапана над плоскостью головки для нового механизма : впуск = 0.40-0.60 мм, выпуск = 0.30-0.50 мм .

Дальнейшие действия проводятся по обычной схеме

2. Снять все клапана из направляющих втулок 3. Продуть сжатым воздухом все отверстия и каналы 4. Капнуть каплю чистого моторного масла в каждую направляющую и вставить клапана на свои места 5. Одеть на стержни клапанов сальники, используя пластиковые колпачки.

6. Запрессовать сальники клапанов легкими ударами небольшого молотка ( 200 грамм)

7. Установить клапанные пружины и тарелки пружин. Засухарить клапана при помощи приспособления.

Осаживаем пружины резким и коротким ударом молотка через медную оправку, для того чтобы сухари, пружины и тарелки заняли свое естественное положение

8. Устанавливаем новые гидрокомпенсаторы. Ставим распредвал в опоры, при этом ориентируем кулачки первого цилиндра вверх.

Крышки распредвала затягиваем при помощи динамометрического ключа, предварительно смазываем пары трения чистым моторным маслом. Не забываем сразу установить сальники распредвала с двух сторон.

Схема затяжки : По очереди, крест-накрест затянуть крышки подшипников 2 и 4 моментом 20 Нм , Установить крышки подшипников 1 и 3 и аналогичным образом затянуть болты их крепления моментом 20 Нм

Не забудьте до установки распредвала правильно сориентировать и примерять по месту каждую крышку, чтобы не сломать их при установке. Крышка несимметрична.

9. Закрутить центральный болт распредвала, используя проставку вместо шестерни. Вращением распредвала вручную ВИЗУАЛЬНО проверить работу гидрокомпенсаторов.

Эта простая операция позволит вам увидеть закрываются ли клапаны в нужный момент и обеспечивается герметичность соответствующего цилиндра.

Особенно актуальной является эта проверка при использовании старых гидрокомпенсаторов, которые по каким то причинам не менялись на новые.

10.Окончательную сборку головки производим в обратной последовательности. Используем новые детали и прокладки. Перед установкой свечи накаливания проверить на работоспособность.

После этой операции в обязательном порядке необходимо проверить целостность резьбы и надежность крепления шпильки для промежуточного ролика ремня ТНВД. Опасность этого соединения заключается в том, что шпилька находится под постоянной нагрузкой во время регулировки впрыска. Многие специалисты излишне затягивают гайку во время регулировки впрыска и когда — то наступает момент срывания резьбы. Очень печально выглядит ситуация с сорванной резьбой, когда головка уже прикручена к блоку. Лучше это сделать заблаговременно.

11. Головка отремонтирована и готова к установке. Распредвал при этом должен быть сразу установлен правильно — в ВМТ первого цилиндра.

Теперь можно приступать к подготовке блока для установки ГБЦ ……………..

Прокладка ГБЦ устанавливается такого же размера и количества карбов, как при снятии.

Схема затяжки головки

Затянуть головку блока цилиндров в 4 этапа : –Предварительная затяжка динамометрическим ключом: этап I = 40 Нм, этап II = 60 Нм – Довернуть обычным ключом: этап III = 1/4 об. (90°), этап IV = 1/4 об. (90°)

Болты ГБЦ всегда заменяются на НОВЫЕ .

Дополнительная подтяжка болтов головки блока цилиндров после ремонта не требуется.

После установки головки и всех элементов двигателя, приступаем к замене ремней и роликов, выставляем впрыск, заливаем тосол и другие необходимые жидкости.

Заводим двигатель, прогреваем его и переходим к динамической корректировке впрыска. Проверяем наличие ошибок всех систем автомобиля и при необходимости их удаляем.

Пробная поездка показала некоторое повышение мощности ,очень бодрое и уверенное ускорение в различных режимах и надежную работу двигателя. Значит мы свою задачу выполнили…

Продолжение и все обсуждения отчета здесь

Спасибо: seric

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)Расшифровка заводской комплектации VAG на русском!Диагностика
Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Варианты исполнения Volkswagen Transporter T4

Именно то, что на общей базе этого семейства было создано огромное количество модификаций, стало причиной огромной популярности модели. Не вдаваясь в подробности каждой из них, выделим основные разновидности: пассажирскую, грузовую, грузопассажирскую.

Каждая из них выпускалась с короткой (стандартной SWB) или с удлинённой LWB колёсной базой; с различными вариантами крыши – стандартной, Aufstell и высокой крышей. Самая дешёвая модификация Фольксваген Транспортер – это цельнометаллический фургон без окон.

Вариантов оснащения и отделки Transporter T4 так много, что есть полные противоположности: Transporter эконом-класса бывают настолько «нищими», что даже «Газель» покажется роскошнее. А есть такие спецкомплектации, степень комфорта в которых просто «зашкаливает». Тут уж – каждому по потребности: одному нужен люксовый салон, а большинству покупателей – просторный грузовой салон. При этом, во всех модификациях Транспортер Т4 кресла в салоне, при желании, снимаются.

Модификации в рамках обширного семейства включают в себя следующие варианты:

• Panel Vans – без окон за задней стойкой, с единственным рядом сидений.
• EuroVan – с двумя боковыми окнами.
• Combi-Van – с дополнительными окнами между стойками B и C и двумя рядами сидений.
• Caravelle – микроавтобусы на 5, 7, 8, 9 посадочных мест.
• Single Cab Pickup – пикапы с стандартной кабиной, на основе стадартного шасси SWB.
• Double Cab Pickup – пикапы с двойной кабиной, на основе удлинённого шасси LWB.
• Syncro 4×4 – полноприводный вариант.

Кроме грузовых, пассажирских и грузопассажирских версий, на базе Volkswagen Transporter T4 выпускались рекреационные автомобили в трёх вариантах, а также полноценный авто-дом, передвижной офис, и т.п.

В течение 1990-1995 гг. было произведено несколько изменений в модели, никак не повлиявших на внешний облик автомобиля; был расширен ассортимент бензиновых и дизельных двигателей для Т4.

В 1996 году была произведена единственная глубокая реконструкция данной модели. Изменения включали в себя задние дисковые тормоза, цельный задний бампер, новые 2,5-литровые дизельные двигатели TDI.

Рестайлинг внешности предоставил Transporter T4 другую облицовку передней части машины. Также различить до- и послерестайлинговые автомобили можно по жабрам воздухозаборника на правом крыле – до 1996-го года их не было.

Caravelle VR6 был выведен на рынок с более длинным капотом – новый вариант компоновки нового двигателя.

В большинстве случаев, купленные россиянами на вторичном рынке Transporter Т4 были собранным на заводе в германском Ганновере, где выпускали все модификации Т4, кроме бортовых грузовичков и универсальных шасси. Потому что на «головастиках» Т4 специализировался завод в польском городе Познани. Но, кроме бортовых грузовиков и шасси, там собирали и недорогие версии фургонов Volkswagen Transporter T4.

Летом 2003 года концерн Фольксваген завершил выпуск Transporter Т4 и перешёл на серийное производство малотоннажников нового поколение Т5.

Особенности конструкции

Кузов у фургонов и микроавтобусов Volkswagen Transporter T4 – несущий. Бортовые грузовички-«головастики» и универсальные шасси под установку спецкузовов построены на лонжеронной раме.

Есть два варианта колёсной базы у Транспортер Т4 – это 2920 и 3320 мм, и два основных варианта высоты крыши – 1940 либо 2430 мм. Но! Короткобазных Transporter T4 с высокой крышей не выпускали.

Передняя подвеска у автомобиля торсионная, базирующаяся на поперечных рычагах, типа МакФерсон. А подвеска задняя – пружинная, на продольных рычагах, с укороченными винтовыми пружинами и телескопическими амортизаторами.

Рулевой механизм у Transporter T4 – реечный. Гидроусилитель руля сразу же имелся в базовой комплектации любого варианта данного автомобиля. Также, как и АБС – антиблокировочная система тормозов. По ощущениям от вождения – это практически легковушка.

Динамика у машины, конечно отнюдь не легковая, и в целом весьма невысокая. Однако независимые подвески всех колёс заставляют почувствовать: Т4 управляется заметно лучше, чем многие другие подобные ему коммерческие автомобили.

Размер стандартных шин у автомобилей Volkswagen Transporter T4 – 215/60 R16 H, а размер их колёсных дисков – R16. Штатное место запасного колеса – под полом кузова, на улице. Это грязно, конечно, но зато внутреннее пространство грузового отсека фургона не «съедается».

Возможности перевозки грузов

В зависимости от варианта исполнения автомобиля, стандартный объём вместимости цельнометаллического фургона Фольксваген Транспортер Т4 может быть 5,4 — 6,3 — 7,8 кубических метра. Грузоподъёмность штатная, по паспорту: 800 — 1000 — 1200 кг. Бортовой грузовик-«головастик» Transporter T4 берёт по паспорту 1410 кг.

При этом полная масса автомобиля составляет до 2,5-2,8 тонны. Доступ к грузовому отсеку очень лёгкий. Во-первых, благодаря большим дверям – раздвижным боковым и распашным задним с широким углом открывания. Во-вторых, благодаря совсем низкой высоте погрузки / разгрузки: она составляет всего лишь 51,5 см. При этом стандартный дорожный просвет у Volkswagen Transporter T4 составляет 180 мм.

Характерные неисправности и «болячки» авто

После многих лет эксплуатации могут появиться различные проблемы, такие как:

• Износ левого заднего колеса. При возникновении проблемы следует заменить шину с протектором меньше 1,6 мм.
• Возникновение шума сзади, особенно при движении по неровной дороге. Скорее всего, это поломка пружины задней подвески, которую нужно заменить.
• Проблемы с переключением передач – при переключении на передачи возникают трудности. Это довольно распространено в модельном ряде Caravelle. Проблема вызвана зубчатой передачей. В данном случае придется отрегулировать рычаги, соответствующую зубчатую тягу.
• Уменьшение мощности при движении на подъём – проблема с расходомером воздуха. Потребуется заменить расходомер воздуха, чтобы решить проблему. Покупка новой запчасти может быть дорогостоящей, но можно сэкономить деньги на качественной подержанной детали.
• Отказ боковой раздвижной двери. Сбой вызван дверными бегунами. Можно отрегулировать полозья, чтобы решить проблему, но если это не сработает, придется заменить дверные полозья.

Читать также Обзор автомобиля Фольксваген Поло 2011 года

Двигатели автомобилей Фольксваген Транспортер Т4

Автомобили семейства Volkswagen Transporter T4 оборудовались бензиновыми двигателями рабочим объёмом 2,0, 2,5, 2,8 л. , либо дизельными моторами рабочим объёмом 1,9, 2,4, 2,5 л. Мощностной диапазон этого широкого ассортимента двигателей огромный – от 61 л.с. (45 кВт) до 151 л.с. (111 кВт). Объём стандартного бака для горючего составляет 80 литров.

Дизельные варианты традиционно проявляли себя как более экономичные и выгодные. В гамме моторов имелись силовые агрегаты прямого впрыска с турбонаддувом: 2,5-литровые дизели TDI. Автомобили, оснащённые ими, стоили и стоят дороже.

В целом, все двигатели Transporter T4 являются очень надёжными и долговечными (при условии нормального использования и технического обслуживания).

Двигатель объёмом 1,9 литра Volkswagen Transporter T5

Наиболее распространенные моторы это восьмиклапанные турбодизели семейства EA188 объёмом 1,9 литра. Это весьма надежный и экономичный агрегат. Основные проблемы:

• обслуживание насос-форсунок;
• задиры распредвала;
• вылетающие заглушки распредвала;
• задиры на рокеров и кулачков форсунок.

Ременной привод ГРМ является достаточно надежной, хорошо проработанной конструкцией. Если не форсировать мотор сверх меры его можно смело отнести к категории миллионников. Следует опасаться проблем с топливной аппаратурой. Как следствие, возникают трещины поршней и вкладышей. При пробеге более 350 тысяч необходимо уделить внимание головке блока цилиндров (ГБЦ). Возможно потребуется ремонт колодцев, установка форсунок и втулок клапанов. Нередко появляются трещины в рубашке охлаждения.

Если в процессе перевозки грузов на Volkswagen Transporter T5 возникали проблемы с давлением масла может понадобиться восстановление постелей распредвала. Малейшие проблемы с давлением масла, его перегревом или разжижением масла соляркой чреваты возникновением задиры распредвала.

Одним из способов профилактики появления задиров являются повышенные обороты двигателя. Однако, придётся мириться с перерасходом топлива. Но лучше всего применять качественное масло менять его почаще. Для того чтобы отслеживать давление, и быть в курсе возможных изменений, следует поставить манометр в масло магистрали.

Трансмиссия Volkswagen Transporter T4

Коробка переключения передач у Volkswagen Transporter T4 – пятиступенчатая механическая КПП либо четырёхступенчатая автоматическая. Подавляющее большинство представленных в России Фольксваген Транспортер Т4 оборудованы механической трансмиссией, а автоматическая является экзотикой.

Трансмиссия полноприводных Транспортер Т4 4х4 конструктивно состоит из углового редуктора в разрезе правой передней полуоси, карданного вала и заднего редуктора с приводами на ШРУСах. Вискомуфта срабатывает в случае пробуксовки передних колес и подаёт крутящий момент на задние колёса.

Технические характеристики

Название завода-изготовителя	VAG
Маркировка двигателя	AAB
Период выпуска	1990-1998
Материал из которого выполнен блок цилиндров	чугун
Тип системы питания	механический ТНВД
Расположение цилиндров	рядное
Число цилиндров	5
Число клапанов	10
Показатель хода поршня, мм	95. 5
Показатель диаметра цилиндра, мм	79.5
Степень компрессии	23
Объем рабочих цилиндров, куб.см	2370
Показатели мощности л.с./об.мин	78/3700
Показатели крутящего момента, Нм/об.мин	164 / 2200
Тип топлива	Дизельное топливо
Экологический класс	Евро 2
Масса двигателя, кг	190
Потребление топлива, л/100 км (для VW T4) — Городской цикл — Загородный цикл — Смешанный цикл	7.9 5.3 7.0
Расход смазочной жидкости, гр./1000 км	до 1000
Тип смазочной жидкости в двигателе	SAE: 5w… — 20w/ …30 -…60 ACEA: B2 API: CF VW: 505.00
Количество масла в моторе	5,5
Периодичность замены масла, км	10000 (лучше 7500)
Рабочая температура двигателя, град.	—
Приблизительный ресурс мотора, без осуществления капитального ремонта, тыс. км — по данным завода — на практике	н.д. 650+

какие установлены, описание, характеристики, особенности

Микроавтобус – совершенно особенное изобретение конструкторов автомобильной техники. Он вместителен, комфортабелен, быстр. Это идеальный вариант бизнес-трансфера для того, чтобы принимающая сторона не ломала голову в поиске нескольких лимузинов одновременно. Одним из самых популярных грузопассажирских минивэнов на дорогах Европы на стыке веков стал Volkswagen Caravelle.

Самый новый Volkswagen Caravelle

Технические характеристики

Название завода-изготовителя	VAG
Маркировка двигателя	AAB
Период выпуска	1990-1998
Материал из которого выполнен блок цилиндров	чугун
Тип системы питания	механический ТНВД
Расположение цилиндров	рядное
Число цилиндров	5
Число клапанов	10
Показатель хода поршня, мм	95. 5
Показатель диаметра цилиндра, мм	79.5
Степень компрессии	23
Объем рабочих цилиндров, куб.см	2370
Показатели мощности л.с./об.мин	78/3700
Показатели крутящего момента, Нм/об.мин	164 / 2200
Тип топлива	Дизельное топливо
Экологический класс	Евро 2
Масса двигателя, кг	190
Потребление топлива, л/100 км (для VW T4) — Городской цикл — Загородный цикл — Смешанный цикл	7.9 5.3 7.0
Расход смазочной жидкости, гр./1000 км	до 1000
Тип смазочной жидкости в двигателе	SAE: 5w… — 20w/ …30 -…60

ACEA: B2 API: CF VW: 505.00

Надежность, проблемы и ремонт двигателей ADY AGG AQY AZM

В 1994 году Volkswagen выпустил очередную версию 2.0-х литрового мотора под названием ADY. Этот мотор пришел на смену двигателю 2E. Здесь применялся чугунный блок цилиндров высотой 236 мм, внутри которого установлен коленвал с ходом поршня 92.8 мм, диаметр цилиндров 82.5 мм, высота поршней 30.9 мм, степень сжатия 10, длина шатунов 159 мм.

Головка блока цилиндров из алюминия, имеет один распредвал и 8 клапанов. Диаметр впускных клапанов 39.5 мм, выпускных 32.9 мм, диаметр стержня клапана 7 мм. В системе ГРМ применен ремень, который рекомендуется менять каждые 90 тыс. км. Если этого не сделать, сильно возрастает риск обрыва ремня ГРМ и ваш ADY загнет клапаны.

Здесь применен распределенный впрыск топлива, а управляет движком Siemens Simos 4S. Выхлоп такого мотора укладывается в рамки экологического класса Евро 2. Двигатель ADY имел мощность 115 л.с. при 5400 об/мин, крутящий момент 166 Нм при 3200 об/мин.

Через год был выпущен двигатель AGG, который имел степень сжатия 9.6, новые поршни и распредвал, его технические характеристики были вот такие: мощность 115 л.с. при 5400 об/мин, крутящий момент 166 Нм при 2600 об/мин. Этот мотор также соответствовал экологическим требованиям стандарта Евро-2.

В 1998 году начали производить двигатель AQY, который имел низкий блок цилиндров (высота 220 мм), масляные форсунки, новые облегченные поршни под степень сжатия 10.5 (высота поршня 29.3 мм), шатуны 144 мм, новую головку, где впуск и выпуск с разных сторон ГБЦ, облегченный клапанный механизм, систему подачи дополнительного воздуха в катализатор, новый ЭБУ Bosch Motronic 5.9.2. Эти моторы соответствовали нормам Евро-4. Мощность осталась неизменной — 115 л.с. при 5200 об/мин, крутящий момент 170 Нм при 2400 об/мин. Был также аналог с одним лямбда-зондом под Евро-2, такой двигатель называется Volkswagen APK.

Плюсы и минусы

Поговорим о плюсах:

1. Экономичный
2. Дешевые расходники
3. Высокий ресурс
4. Хорошая тяга

Минусы также имеются, но их немного. Самый главный из них: Двигатель снабжается дополнительной электропомпой, расположенной в магистрали охлаждения двигателя. Многие не замечают выхода её из строя, а она нужна для того, что бы после выключения двигателя AAB охлаждающая жидкость ещё какое-то время циркулировала по системе, охлаждая ГБЦ мотора. Очень часто, при выходе её из строя через какое-то время владелец получает вот такую картину:

А именно трещины в головке блока цилиндров, которые уже никак не исправить и владелец попадает на очень дорогостоящий ремонт.

1. Течь ТНВД из под лапки газа.
2. Низкий ресурс ГРМ (желательно брать только оригинал) неоригинальные ремни частенько не выхаживают и 10 000 км
3. Так как двигатель перестали выпускать в 1998 году, а устанавливался он на авто, которые эксплуатируются очень много — на рынке почти не осталось вариантов с неукатанными двигателями AAB

Подведя итоги всего выше сказанного – мотор vw t4 2.4 aab получился очень крепки двигателем – не зря у нас до сих пор очень любят эти автомобили

Источник

Тюнинг двигателей ADY AGG AQY AZM

Данные двигатели предназначались для обычной езды, как и 1. 6-ти литровые собратья, но для более крупных автомобилей. Есть самый простой вариант с прошивкой, которая может дать до 130 л.с., если повезет. Вы также можете поставить 16-клапанную головку от ABF, со всем навесным и с доработками поршней, но, возможно, дешевле сразу купить контрактный 2.0 16 клапанный мотор. А на такой мотор уже поставить китайский турбокит на январе, но это уже совсем другая история.

Источник

Т4 AJA: Общие вопросы. Отличия от AAB

Цезарь » 11.07.09, 23:14 Т4 AJA: Общие вопросы. Отличия от AAB

joker53 » 11.07.09, 23:18 Re: Вопросы по AJA

Yan » 11.07.09, 23:40 Re: Вопросы по AJA

Musa » 11.07.09, 23:52 Re: Вопросы по AJA

Цезарь » 12.07.09, 06:39 Re: Вопросы по AJA

HOLODоk » 12.07.09, 08:25 Re: Вопросы по AJA

Лапулька » 12.07.09, 11:47 Re: Вопросы по AJA

Цезарь » 12.07.09, 12:10 Re: Вопросы по AJA

И сколько на нём цилиндров?

В букваре издательства ООО «Знание» Омск 2007, стр. 38 Тех. харракт. диз. двигателей указан AJА что в нём 4 цилиндра, и хозяин машины по телефону мне сказал что диз. 2,4 4 цилиндра. Кому верить не знаю.

joker53 » 12.07.09, 17:43 Re: Вопросы по AJA

SERG69 » 12.07.09, 18:13 Re: Вопросы по AJA

evrobus » 12.07.09, 18:26 Re: Вопросы по AJA

Цезарь » 12.07.09, 18:30 Re: Вопросы по AJA

DNEPR » 12.07.09, 19:16 Re: Вопросы по AJA

У меня ААВ 97г. У товарища бус 98года, АJA,действительно тише работает.

VITALICH » 12.07.09, 19:56 Re: Вопросы по AJA

Цезарь » 12.07.09, 20:51 Re: Вопросы по AJA

Источник

Как отличить AJA от ААВ.

Как отличить AJA от ААВ.

Мановар » 30 янв 2012, 14:21

На обоих двигателях на коллекторе нанесена надпись ААВ (с надписью AJA — небыло никогда в природе) Визуально отличить можна по присутствии на двигателях AJA системы рециркуляции отработанных газов (ЕГР), в виде тонких шлангов около впускного коллектора. (хотя в 97-98 году были переходные модели AJA без сиситемы ЕГР). Именно эта система крадет в AJA три лошади, тоесть двигатель слегка «задушен» под более современные требования экологии. Так же можно понять, что за двигатель перед вами, посмотрев на крышку предохранителей в салоне (слева внизу от руля) + на торце кожуха ремня ГРМ, если посмотреть сверху можно прочесть маркировку (например AJA 000 126). Так же немного отличается воздуховод от воздушного фильтра к коллектору, и бачки тормозной жидкости.

Дальше различия идут невидимые на первый взгляд: — разные распредвалы; — у AJA уже идет демпферный маховик, а диск сцепления не имеет демпферных пружин. у ААВ маховик простой — на ААВ ремень ГРМ натягивается помпой, на АJA — роликом. ( но примерно с середины 1996 года ремень на ААВ может натягиваться и роликом) — ремень генератора в ААВ шел клиновидным соотвественно и шкив коленвала тоже был клиновидным, у AJA ремень плоский ручейковый, соотвественно и демпферный шкив коленвала другой; — ТНВД немного отличается; — прокладки клапанной крышки разные + клапана — AJA уже имеет катализатор — при точной настройке опережения впрыска с помощью индикатора часового типа, значения для двух двигателей разные: ААВ — 1. 0 AJA — 0.9 погрешность — 0.02

прошу гуру дополнить и поправить

Источник

Краткое описание ранних поколений Volkswagen Transporter

Первое поколение Volkswagen Transporter появилось в 1950 году. Первоначально с конвейера сходило по 60 авто в сутки. Машина получила несущий кузов вместо рамы. Грузоподъемность ранних автомобилей составляла до 860 кг. После модернизации в 1954 году машина стала перевозить на 70 кг больше.

В результате успеха машины ее производство расширилось. Выпуск Volkswagen Transporter был перенесен на новый завод в Ганновере. В Европе производство первого поколения авто продолжилось до 1967 года. В Бразилии на заводе в Сан-Бернарду-ду-Кампу авто выпускалось до 1975 года. Volkswagen Transporter за весь период выпуска имел массу модификаций, основными из которых являются:

• платформенный грузовик;
• авто с внутренней палаткой и складной крышей;
• грузовик с двойной кабиной;
• машина для кемпинга;
• пассажирский микроавтобус;
• скорая помощь;
• SambaBUS;
• бронированное авто для инкассаторов и полиции;
• машина с увеличенной высотой крыши.

Второе поколение Volkswagen Transporter появилось в 1967 году. Более 60% автомобилей пошли на экспорт. С 1968 года машина стала оснащаться двухконтурной тормозной системой. С 1972 года на Volkswagen Transporter встречается трехступенчатая автоматическая коробка передач. Помимо этого второе поколение имеет ряд других отличий от первого, основными из которых являются:

• цельное ветровое стекло;
• наличие сдвижной боковой двери по правому борту;
• более мягкая задняя подвеска;
• появление дефлекторов вентиляции;
• увеличение мощности двигателя, но с сохранением воздушного охлаждения;
• улучшение комфортабельности кабины.

Третье поколение появилось в 1979 году. Авто стало последней моделью Фольксваген с задним расположением двигателя с воздушным охлаждением. В 1982 году мотор получил водяное охлаждение. Опциально на Volkswagen Transporter можно было установить дополнительное оборудование:

• кондиционер;
• электрические стеклоподъемники;
• антиблокировочная система тормозов;
• регулятор наружных зеркал заднего вида;
• омыватель фар;
• центральный замок;
• очиститель фар;
• тахометр;
• задний стеклоочиститель;
• подогрев сидений.

Современные Volkswagen Transporter

Четвертое поколение VW Transporter претерпело кардинальное изменение компоновки расположения мотора. Двигатель производитель стал ставить впереди. Благодаря этому авто имеет переднеприводную трансмиссию. Машина появилась в продаже в 1990 году.Она выпускалась в шести кузовах:

• Panel Van;
• Kombi Van или Half-Panel;
• Caravelle и Multivan;
• Westfalia;
• DoKa;
• Pritschenwagen.

Пятое поколение Volkswagen появилось в 2003 году. Авто имеет поперечное расположение мотора. Рукоятка КПП переместилась на приборную панель. Все дизельные силовые агрегаты машины получили насос-форсунки, турбонагнетатель и непосредственный впрыск. В комплектацию VW Transporter входят:

• дифференциал с электронной блокировкой;
• вентиляция сидений;
• система контроля давления в шинах;
• подогрев форсунок стеклоомывателя;
• АБС с разделением тормозных усилий и управлением давлением в контуре;
• телескопическая рулевая колонка;
• натяжители ремней безопасности.

Шестое поколение появилось в 2015 году. Большая часть изменений коснулась внешнего вида. Авто получило новые фары, бампера и решетку радиатора. Расширилась и линейка используемых двигателей. В 2019 году машина подверглась рестайлингу.

Мотор VW ACV 2.5 TDi: подробная информация

1.7k Просмотров

Пятицилиндровый двигатель ACV, который устанавливался на всеми нами известный и популярный и в настоящее время Volkswagen Transopter T4, дизельный мотор, имеющий объём 2.5 литра и оснащенный одним турбокомпрессором, примерное количество авто, выпускавшихся с этим мотором составляло около

400 000 единиц и выпускался в период с 1995г-2003г

Все мы видели эмблему TDi на решетки радиатора VW T4, так вот, если вы увидите на решетке TDI, где буква «I» серебряного цвета, то знайте – это представитель с мотором ACV

Volkswagen Transporter T4 2.5 AT 110 л.с. Минивэн — характеристики

1990 — 2003

Вес и объем
Масса, кг	1710
Снаряженная масса, кг	2710
Объем багажника минимальный, л.	—
Максимальный объем багажника, л.	—
Топливный бак, л.	80

Двигатель
Тип двигателя	бензин
Расположение двигателя	передняя крестовина-
Система питания	распределенный впрыск (многоточечный)
Бустерный тип	нет
Объем двигателя, см³	2 459
Мощность	110 л. с.
Мощность, кВт)	81
Крутящий момент	190 Н·м
При об/мин	4500
Расположение цилиндров	встроенный
Количество цилиндров	5
Количество клапанов на цилиндр	2
Диаметр и ход поршня	81 × 95,5 мм
Степень сжатия	8,5

Volkswagen Caravelle 2019 | CarsGuide

Главная /  Volkswagen  /  Caravelle /  2019

Что на этой странице

• Отзывы
• Продается
• Сиденья
• Цвета
• вопросы и ответы
• Габаритные размеры
• Цена и характеристики
• Размер колеса
• Буксировочная способность
• Потребление топлива
• Новости

Диапазон конфигураций Volkswagen Caravelle 2019 года в настоящее время стоит от 50 490 долларов.

Volkswagen Caravelle 2019 года имеет тяговое усилие до 2000 кг с тормозами, но убедитесь, что это применимо к рассматриваемой вами конфигурации.

Посмотреть полное руководство по Volkswagen Caravelle

Что на этой странице

• Отзывы
• Продается
• Сиденья
• Цвета
• вопросы и ответы
• Габаритные размеры
• Цена и характеристики
• Размер колеса
• Буксировочная способность
• Потребление топлива
• Новости

Volkswagen Caravelle Отзывы

expertguide

Volkswagen Transporter, Caravelle и Multivan 2016 обзор

Автор R.ichard Berry —
21 декабря 2015 г.
4.0

expertguide

Volkswagen Caravelle 2008 Обзор

С. тюарт Иннес —
20 марта 2008 г.

экспертное руководство

Volkswagen Caravelle 2005 Обзор

Автор S.taff Writers —
17 июля 2005 г.

Просмотреть все отзывы о Volkswagen Caravelle

Volkswagen Caravelle 2019 Количество мест

Volkswagen Caravelle доступен с количеством мест до девяти в различных конфигурациях. Двойное трехместное заднее сиденье полностью снимается для большей универсальности. Все варианты поставляются с тканевой обивкой сидений Titanium Black.

Фольксваген Каравелла 2019Цвета

• Конфетно-белый
• Красная вишня
• Глубокий океан
• Светящийся оранжевый
• Чистый серый
• Синий Акапулько
• Зеленый бамбуковый сад
• Коричневый каштан
• Летний синий
• Серый индий
• Бежевый Мохаве
• Рефлекторное серебро
• Звездно-голубой
• Желтая куркума
• Темно-черный

Чтобы узнать о наличии текущего цвета, посетите веб-сайт производителя.

Самые просматриваемые новости

1. Устали ждать Toyota RAV4 Hybrid? Вот сколько времени потребуется, чтобы получить новый Nissan Qashqai, X-Trail и Pathfinder

2. Audi удваивает электромобили для Австралии после действий федерального правительства

3. Может ли совершенно новая Toyota Innova 2023 года стать нашей следующей Toyota Tarago?

4. Это возвращение большого внедорожника Nissan? Бренд заявляет, что может победить Mazda CX-5 и нацелиться на Toyota RAV4 с помощью совершенно нового X-Trail

   .

5. Это машина BYD для конкуренции с Toyota HiLux и Ford Ranger? На шпионских снимках ходят слухи, что следующим шагом BYD может стать создание электрифицированного пикапа с двойной кабиной

   .

Volkswagen Caravelle 2019 Вопросы и ответы

Ознакомьтесь с реальными ситуациями, связанными с Volkswagen Caravelle, здесь, в частности с тем, что наши эксперты могут сказать о них.

• Недавно купил Фольксваген Каравелла 2002г. Теперь АКПП не выбирает третью или драйв…

  Современная автоматическая коробка передач — это невероятно сложное оборудование, и неспособность выбрать передачу может быть вызвана чем угодно: от низкого уровня жидкости до поломки фрикционов или лент, вплоть до проблемы с гидроблоком.

  Поездка к специалисту по трансмиссии, вероятно, будет стоить инвестиций, хотя бы для того, чтобы исключить дешевые ремонты из потенциально дорогих. Как вы уже поняли, замена случайных деталей в надежде на то, что проблема исчезнет, ​​— это быстрый способ опустошить свой кошелек и по-прежнему иметь неисправную машину.

  Однако первое, что нужно сделать, это проверить уровень жидкости в коробке передач. Это часто упускается из виду, но может вызвать симптомы, которые вы видите.

  Показать больше
  Показывай меньше

• Насколько высок VW Caravelle?

  Caravelles, проданных новыми в Австралии, имеют высоту 1990 мм.

  Показать больше
  Показывай меньше

• Сколько мест в VW Caravelle?

  VW Caravelle вмещает девять пассажиров.

  Показать больше
  Показывай меньше

• Является ли VW Caravelle дизельным двигателем?

  Обе модели Caravelle Trendline и Comfortline, продаваемые Volkswagen в Австралии новыми, оснащены дизельными двигателями.

  Показать больше
  Показывай меньше

Просмотреть все вопросы и ответы по Volkswagen Caravelle

Отказ от ответственности: Вы признаете и соглашаетесь с тем, что все ответы представлены только в качестве общего руководства и не должны рассматриваться как индивидуальные рекомендации. Carsguide не несет ответственности за точность любой информации, представленной в ответах.

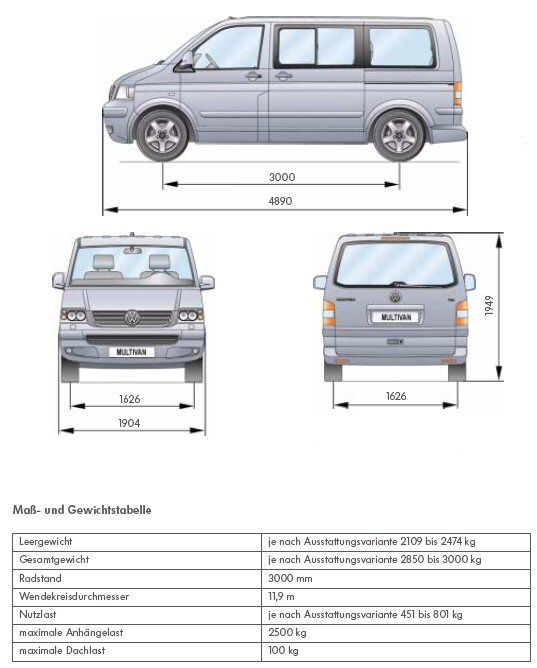

Volkswagen Caravelle 2019 Размеры

Размеры Volkswagen Caravelle 2019 года зависят от выбранного типа кузова. Максимальная ширина и высота составляют 1904 мм x 1990 мм и могут варьироваться в зависимости от модели.

Посмотреть все Volkswagen Caravelle 2019 Размеры

Volkswagen Caravelle 2019 Цена и характеристики

Volkswagen Caravelle 2019 в настоящее время доступен по цене от 50 490 долларов США за Caravelle TDI 340 LWB до 58,9 долларов США.90 для Caravelle TDI 340 LWB.

$54,750

Based on 3 cars listed for sale in the last 6 months

Lowest Price

$50,490

Highest Price

$58,990

Смотреть все Volkswagen Caravelle 2019 Цены и характеристики

Volkswagen Caravelle 2019 Размер колес

Размер колес для Volkswagen Caravelle 2019 года будет варьироваться в зависимости от выбранной модели, однако имейте в виду, что многие производители предлагают колеса других размеров в качестве опций для многих моделей. Доступный размер колес влияет на выбор шин, доступных для установки. Стандартные размеры колес на Volkswagen Caravelle составляют от 16×6,5 дюймов.

См. все Volkswagen Caravelle 2019 Размеры колес

Volkswagen Caravelle 2019 Тяговое усилие

Максимальное тяговое усилие Volkswagen Caravelle составляет 2000 кг. Некоторые модели также предлагают пакеты опций для тяжелых условий эксплуатации или буксировки, которые могут увеличить буксировочную способность, а также опции, которые могут затруднить буксировку. Грузоподъемность может сильно различаться в зависимости от большого количества факторов. К ним относятся двигатель, трансмиссия, модель и выбранные опции. Всегда консультируйтесь с производителем или в руководстве по транспортному средству, прежде чем пытаться буксировать что-либо.

См. все Volkswagen Caravelle 2019 Тяговое усилие

Volkswagen Caravelle 2019 Расход топлива

Расход топлива Volkswagen Caravelle 2019 зависит от выбранного типа двигателя, трансмиссии или модели. Volkswagen Caravelle в настоящее время предлагает расход топлива от 8,2 до 8,2 л/100 км. Volkswagen Caravelle доступен со следующим типом топлива: Дизель.

* Комбинированный расход топлива
Посмотреть все цены и характеристики Volkswagen Caravelle 2019

Новости Volkswagen Caravelle

Volkswagen Australia предлагает услуги по сниженным ценам на Amarok, Caddy, Transporter, Golf, T-Cross 2022 года и многие другие модели

Т.
