Принцип работы энергоаккумулятора

Энергоаккумулятор: принцип работы, устройство, особенности

Грузовики и автобусы оснащены воздушной тормозной системой. В отличие от гидравлики, она более простая и надежная. Привод тормозных механизмов осуществляется посредством сжатого воздуха, поступающего через специальные камеры. Давление в контурах составляет от 6 до 12 атмосфер. Однако работать данная система может только на заведенном двигателе. И чтобы система удерживала автомобиль во время стоянки, в конструкции имеется энергоаккумулятор.

Энергоаккумулятор: принцип работы, устройство, особенности
Конструктивные особенности механизма
Разновидности по способу соединения
Принцип работы
Особенности

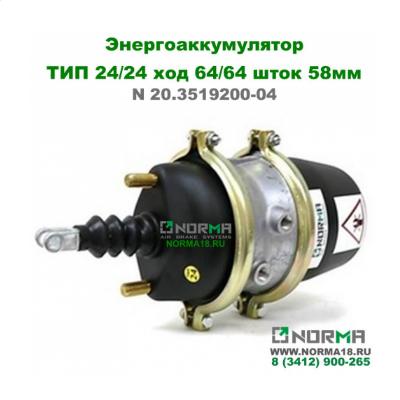

Это пневмомеханический элемент, входящий в тормозную систему грузовиков и автобусов, который запасает энергию для торможения транспортного средства при остановленном двигателе. Принцип работы энергоаккумулятора направлен на прижим колодок к дискам. При этом для прижима не требуется подачи сжатого воздуха. Кроме того, энергоаккумулятор участвует в работе запасной тормозной системы.

От данного механизма зависит управляемость машины в случае неисправности основной системы. Устанавливается элемент на задней оси автомобиля. Это может быть как одна, так и несколько осей.

Конструктивные особенности механизма

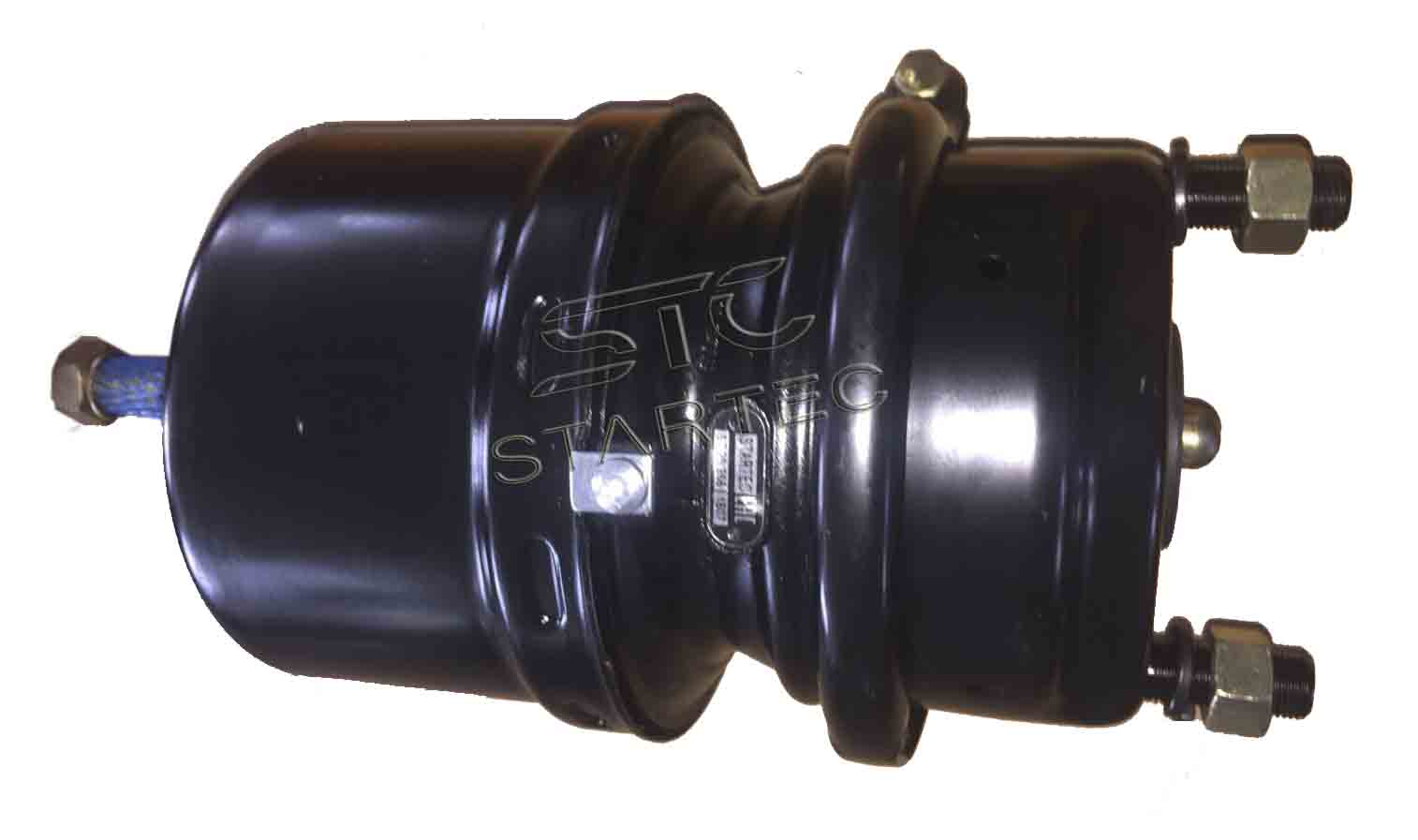

Вне зависимости от типа, энергоаккумуляторы имеют одинаковое устройство. Так, в основе конструкции имеется металлический корпус. Он представлен в виде открытого стакана. Последний может быть с коническими, цилиндрическими или сферическими стенками. В нижней его части присутствует штуцер. Он служит для соединения тормозной камеры и подпоршневого пространства посредством дренажной трубки.

На данный момент современные энергоаккумуляторы отличаются способом соединения с тормозной камерой и комплектностью.

Разновидности по способу соединения

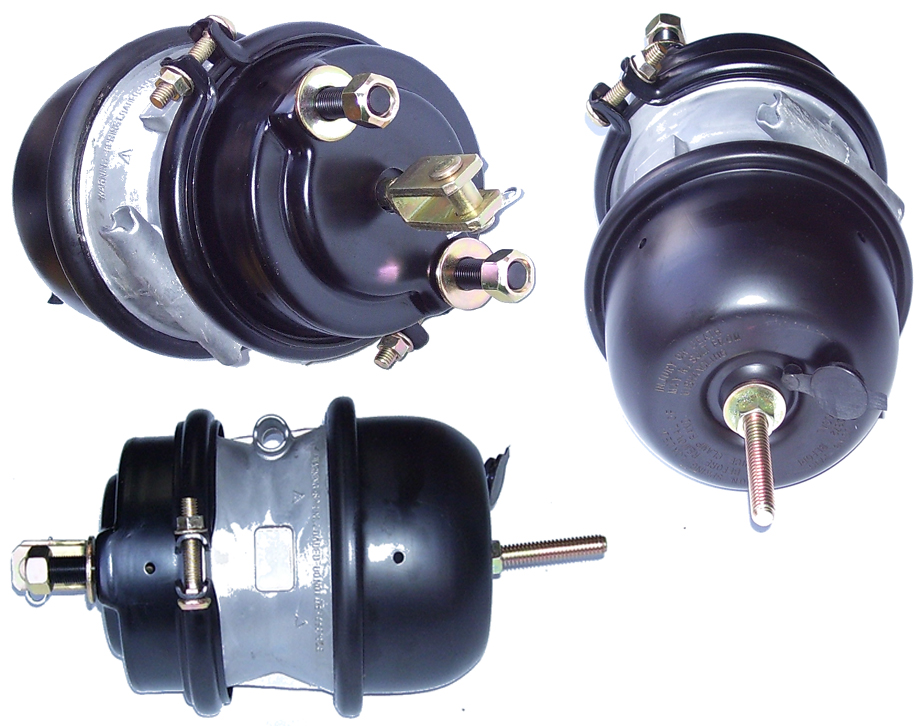

Фланец с двумя хомутами.

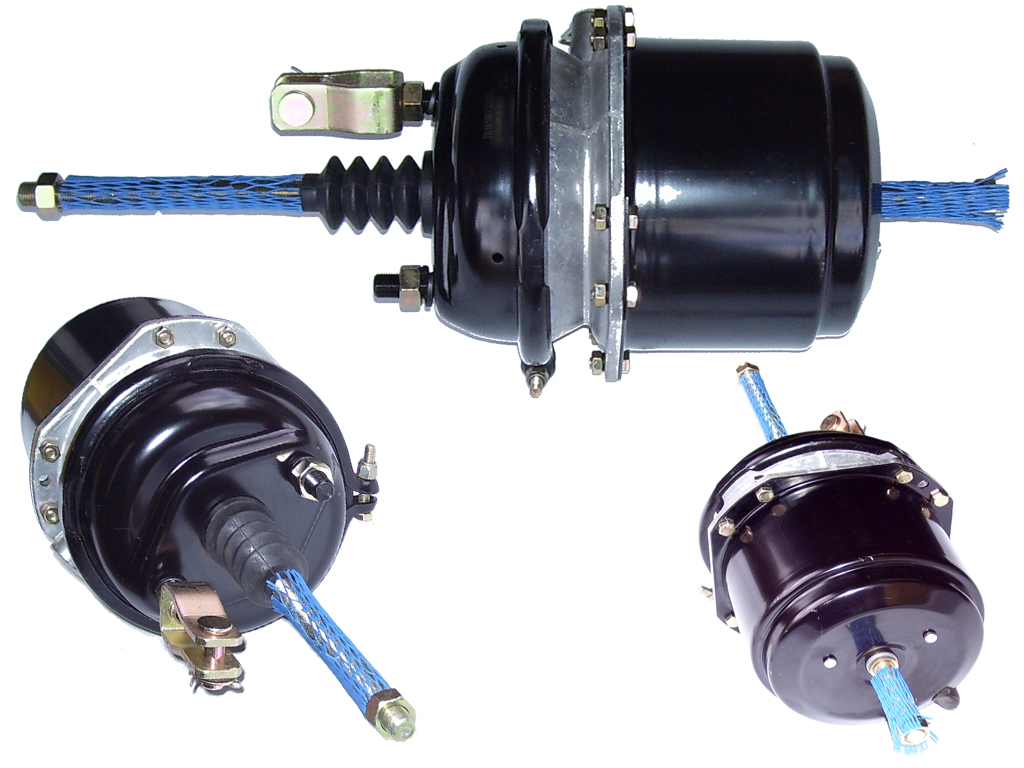

Фланец с хомутом и болтовым соединением.

При установке энергоаккумулятора, для соединения механизма с тормозным контуром, всегда используется фланец. Он служит не только для фиксации компонентов. Также от него зависит правильное их расположение. Таким образом, при замене энергоаккумулятора фланец выполняет роль центровки и выдерживания расстояния. Если использовать элемент второго типа, здесь фланец соединяется с ЭА при помощи нескольких болтов и гаек. В первом же случае соединение более простое, и осуществляется посредством металлического хомута.

Принцип работы

Данный элемент используется только вместе с тормозной камерой. Эта особенность позволяет исключить лишние соединения с колесными механизмами.

Как работает энергоаккумулятор? Во время движения транспортного средства, сжатый воздух подается в энергоаккумулятор.

За счет давления, сжимается витая пружина. В таком случае шток будет отводиться от мембраны тормозной камеры. И ЭА никак не влияет на работу основной тормозной системы. Когда машина ставится на ручной тормоз, из корпуса энергоаккумулятора стравливается воздух. Пружина уже не держится под давлением и будет разжиматься. Далее с помощью штока разжимаются колодки.

Таким образом, принцип работы энергоаккумулятора состоит в удерживании автомобиля на месте за счет силы сжатия витых пружин. Когда автомобиль снимается с ручника, в механизм вновь подается воздух. Он сжимает пружину и растормаживает колеса. Стоит отметить, что данная пружина имеет большую жесткость. При проведении ремонта следует воспользоваться специальным инструментом для ее снятия и установки.

Особенности

Кроме того, энергоаккумулятор участвует в работе запасной тормозной системе.

Случается, что тормозная камера не может задействовать колодки. Это может произойти из-за разрегулировки штока либо разрушения диафрагмы.

В таком случае в работу включается энергоаккумулятор.

Принцип работы его будет следующим. Если необходимо снизить скорость, из механизма частично стравится воздух. Шток приведет в действие тормозной механизм. Но стоит понимать, что такой режим работы для энергоаккумулятора нехарактерен. Поэтому использовать транспортное средство на запасной системе можно только лишь с целью движения к месту ремонта.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 5 из 5.

Установка энергоаккумуляторов в ЮГРЕ

Поверка автоцистерн
Переоборудование транспорта
Ремонт и установка abs
Утверждение типа цистерн
Установка выключателя массы
Установка ограничения скорости
Установка энергоаккумуляторов

Что такое энергоаккумулятор?

Это относительно компактные механизмы, которые устанавливаются — как правило, на задние мосты.
В роли главной действующей части традиционного энергоаккумулятора выступает мощная механическая пружина, которая передаёт силу своего сжатия на поршень. В свою очередь, поршень воздействует на толкатель, а тот давит на шток, который приводит тормозные колодки в рабочее положение. Таким образом, энергоаккумулятор является частью общей тормозной системы грузового автомобиля.
Поршень не только передаёт усилие пружины на шток, это всего лишь его второстепенная задача. Главное его предназначение — приводить силовую пружину энергоаккумулятора в сжатое положение. Для этого в подпоршневое пространство нагнетается воздух из пневматической магистрали тормозной системы грузового автомобиля. Когда автомобиль движется, пружина находится в сжатом состоянии и накапливает в себе энергию, которая высвобождается при стравливании воздуха из подпоршневого пространства. Отсюда и происходит название устройства: энергоаккумулятор.

Функции и роль энергоаккумуляторов

Грузовой автомобиль — очень массивный объект, обладающий тормозным путём значительной длины, и представляющий повышенный уровень опасности для своих соседей по дорожному движению. Не меньшую угрозу для безопасности грузовой автомобиль несёт при остановке и стоянке — его значительная масса диктует необходимость предпринимать дополнительные профилактические меры.

Именно поэтому исправно работающие тормозные энергоаккумуляторы являются необходимой составляющей безопасной эксплуатации грузового автомобиля.

Собственно, энергоаккумулятор выполняет всего две функции:

Первая — штатная работа в рамках системы стояночного тормоза. При остановке двигателя грузового автомобиля падает давление в пневматической магистрали его тормозной системы, что влечёт за собой стравливание воздуха из подпоршневого пространства энергоаккумулятора.
Соответственно, поршень перестаёт сопротивляться силовой пружине, она разжимается и с большим усилием давит на него и на шток, приводя в рабочее положение тормозные колодки.

В этом заключается весь принцип работы стояночного тормоза грузового автомобиля.

Вторая функция энергоаккумулятора — страховочная, аварийная остановка автомобиля при повреждении тормозной системы.
Принцип здесь такой же: в случае нарушения целостности пневматической магистрали тормозной системы в ней падает давление, что приводит к ослаблению поршня энергоаккумулятора и срабатыванию силовой пружины.

Таким образом происходит автоматическое замедление и остановка грузового автомобиля в случае возникновения угрозы потери управляемости.
