Объем ковша экскаватора и на что он влияет
Главная
Информация
Статьи
Объем ковша экскаватора
30 окт 2022
Объем ковша экскаватора

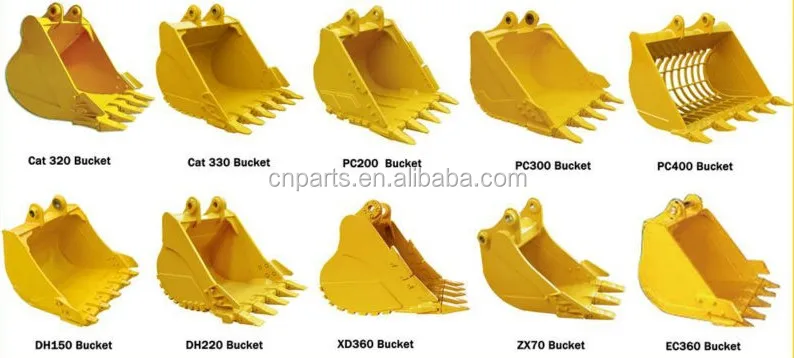

Экскаватор — специальная машина для копания грунтов разного типа. И копает он их с применением специального оборудования — ковша. Объем ковша экскаватора является важнейшей характеристикой такой машины. Она определяет экскаваторы по их назначению:
-
Вскрышные. Для этих машин применяют большие ковши с объемом не менее 6 кубических метров. Как понятно из их названия, данный тип экскаваторов используют в момент, когда надо вскрыть верхний слой грунта для того, чтобы постепенно добраться до слоев с минеральными ископаемыми. Данный тип работы требует приложения немалых усилий. И вот почему на вскрышных экскаваторах применяют стрелы большой длины и силовые установки немалой мощности. -
Карьерные экскаваторы.
Объем ковша такого типа экскаваторов варьируется от 3 до 8 кубических метров. Но этот диапазон практически неограничен. Особенно, если мы будем говорить о шагающих «монстрах», применяемых в карьерах. На них могут использовать очень большие ковши с объемом до 100 «кубиков». Как тоже понятно из названия, машины такого типа применяются в открытых рудниках, на месторождениях, при разработке твердых скальных пород.
-
Строительная разновидность. Отличаются универсальностью, то есть могут работать с ковшами разного назначения и объема. Но, как правило, функционируют с ковшами с объемом не менее 3 кубических метров. Помимо строительных работ могут использоваться для погрузки-разгрузки. Отличительной чертой такой техники является использование на ней дополнительного навесного оборудования, что расширяет ее функционал.
Объем ковша такого типа экскаваторов варьируется от 3 до 8 кубических метров. Но этот диапазон практически неограничен. Особенно, если мы будем говорить о шагающих «монстрах», применяемых в карьерах. На них могут использовать очень большие ковши с объемом до 100 «кубиков». Как тоже понятно из названия, машины такого типа применяются в открытых рудниках, на месторождениях, при разработке твердых скальных пород.
По данному показателю большинство экскаваторов классифицируют в восьми классах, от нулевого до восьмого.
Естественно, что нулевой класс это самый легкий вариант с объемом ковша менее 0,1 кубического метра. Постепенно объем возрастает до 0,65-1,16 «куба» в четвертом классе и достигает цифр в 5-10 «кубов» к восьмому классу.
Во множественных классификация и таблицах приводится классический, геометрический объем ковша экскаватора. На практике такой показатель, как правило, всегда больше, так как на него влияет так называемая «шапка». Она увеличивает объем на 15-30 %. Это учитывается, и на экскаваторы, которым придется «иметь дело» с тяжелыми грунтами, эксплуатанты ставят ковши с меньшим объемом. Такой подход хотя и приводит к потерям в производительности, но бережет машину. Ведь ей не приходится функционировать в экстремальных условиях на пределе возможностей своей силовой установки и конструкционных составляющих.
Возврат к списку
Объем ковша экскаваторов JCB — Обзор 8 моделей
При выборе техники в аренду нужно чётко понимать её назначение и производительность.
При выборе техники в аренды задают вопросы про объем ковша экскаваторов.
Спецтехника в ковшом — землеройная техника. Техника может быть оснащена разными видами ковшей:
- фронтальный ковш — погрузчики;
- основной ковш — экскаваторы;
- два ковша – фронтальный и основной – экскаваторы-погрузчики.
Мы подготовили обзор машин с использованием оптимальных объемов ковшей.
Эта машина оснащена передним или фронтальным ковшом емкостью 0,4 м3. Мини-погрузчик предназначен для работ в стеснённых условиях или при выполнении небольшого объёма работ. Заказчику можно сэкономить на аренде.
Данная модель экскаватора имеет основной ковш объёмом 0,1 м3. Ширина ковша не превышает 60 см. Так же JCB 8035 может комплектоваться 30 см ковшом. Мини-экскаватор берут в аренду при необходимости производить работы на ограниченном пространстве (котлованы, внутри строений). Также он прекрасно подходит для работ по благоустройству, благодаря гусеничному ходу на резиновых траках.
Комплектуется этот экскаватор ковшом объёмом 0.9 м3. Тип ковша — обратная лопата. Колёсные экскаваторы идеально подходят для работ, производимых в городской черте, т.к. есть возможность передвижения по дорогам общего пользования — они не испортят дорожное покрытие.
Экскаватор можно укомплектовать грейферным ковшом, и вести разработку грунта глубиной до 12 метров. Объем грейферного ковша 0,63 м3.
Данный гусеничный экскаватор в стандартной комплектации имеет ковш объёмом 1,19 м3. Он является одной из самых востребованных моделей среди гусеничных экскаваторов благодаря высокой производительности, универсальности, экономичности и экологичности.
Малогабаритные размеры позволяют перевозить его бюджетно. Помимо земельных работ, может выполнять погрузо-разгрузочные работы вместо а/крана.
Имеет схожие характеристики с экскаватором JCB JS200. Только объем ковша в стандартной компликации идёт 1,02 м3. Назначение и производительность схожи с 200-ой моделью.
У этой модели экскаватора мощнее двигатель и чуть больше масса, чем у 200-й модели. Объем ковша 1,2 м3. Тип ковша, так же как и 200-ой серии, — обратная лопата.
В Арендной компании «Сокол» данная модель укомплектована широкими гусеницами, что переводит его в разряд болотоходов. Широкие траки и мощный двигатель позволяют экскаватору работать на зыбких грунтах и быть более устойчивым на наклонных поверхностях.
Модель можно отнести к линейке тяжёлых экскаваторов. Мощность двигателя и вес экскаватора в 33 тонны позволяет повысить производительность работ. Ковш данной модели составляет 1,85 м3. Данная модель используется на тех участках работ, где требуется большое перемещение грунта за короткий период.

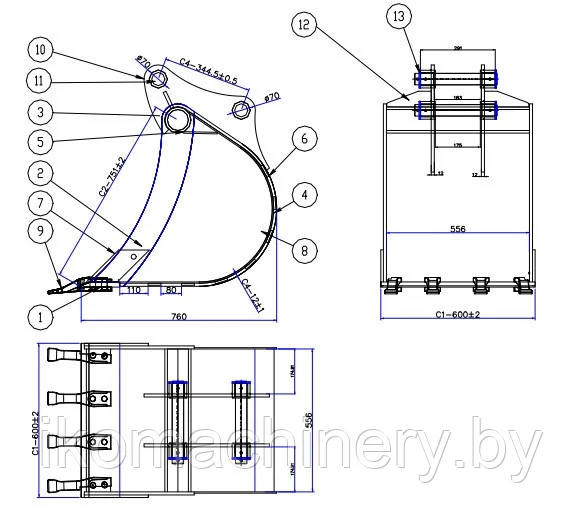

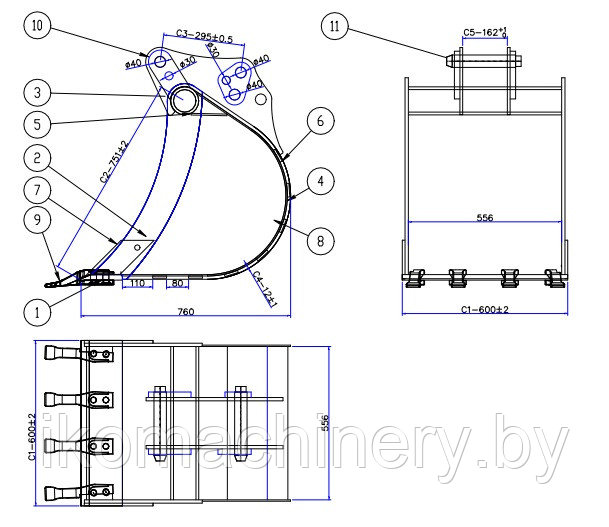

Универсальные модели. Соединяют в себе возможности экскаватора и погрузчика. Передний или фронтальный ковш у них около 1,1 м3, а объём заднего ковша на обратной лопате составляет 0,48 м3. Ширина заднего ковша 60 см.
Также эти экскаваторы можно укомплектовать ковшом шириной 30 см, а объёмом 0,25 м3.
Экскаватор-погрузчик — универсальный тип машины и успешно справляется с небольшими объемами земляных работ. Экскаватор-погрузчик также может выступать в роли планировщика грунта.
Другие характеристики
При заказе в аренду землеройной техники всегда следует учитывать не только объём ковша, но и иметь следующие характеристики:
- глубину копания;
- ширину траншеи;
- сроки производимых работ.
Как рассчитать вместимость ковша экскаватора
Вместимость ковша — это мера максимального объема материала, который может быть размещен внутри ковша экскаватора с обратной лопатой. Вместимость ковша может быть измерена вместимостью при ударе или вместимостью с кучей, как описано ниже:
Вместимость при ударе определяется как: объемная вместимость ковша после удара по плоскости удара. Плоскость удара проходит через верхнюю заднюю кромку ковша и режущую кромку, как показано на рис. 7.1 (а). Эту ударную мощность можно непосредственно измерить с помощью 3D-модели одноковшового экскаватора с обратной лопатой.
С другой стороны, расчет емкости с «кучей» выполняется в соответствии со стандартами. Во всем мире для определения грузоподъемности с «шапкой» используются следующие два стандарта: (i) SAE J296: «Объемный объем ковша мини-экскаватора и обратной лопаты», американский стандарт (Мехта Гаурав К., 2006 г.), (Komatsu, 2006 г.) (ii) CECE ( Комитет европейского строительного оборудования) европейский стандарт (Мехта Гаурав К., 2006 г.), (Комацу, 2006 г.).
Вместимость с шапкой определяется как: Сумма нагруженной емкости плюс объем избыточного материала, сваленного на ковш при угле естественного откоса 1:1 (согласно SAE) или при угле естественного откоса 1:2 (согласно CECE ), как показано на рис. 7.1 (б). Это никоим образом не означает, что мотыга должна нести ковш, ориентированный в этом положении, или что весь материал естественным образом будет иметь угол естественного откоса 1:1 или 1:2.
Как видно из рис. 7.1, емкость с кучей Vh может быть задана как:
Vh=Vs+Ve ….
(7.1)
Где, Vs — емкость при ударе, а Ve — емкость избыточного материала, насыпанная либо при угле естественного откоса 1:1, либо при угле естественного откоса 1:2, как показано на рис. 7.1 (b).
Сначала из рис. 7.2 будет представлено уравнение ударной емкости Vs, затем с использованием двух методологий SAE и CECE будут представлены два уравнения избыточного объема материала или емкости Ve из рис. 7.2. Наконец, вместимость ковша с «шапкой» можно найти из уравнения (7.1).
Рис. 7.2 Вместимость ковша (a) Согласно SAE (b) Согласно CECE
- На рис. 7.2 используются следующие термины:
- LB: отверстие ковша, измеренное от режущей кромки до конца задней пластины основания ковша.
- Wc: ширина резания, измеренная по зубьям или боковым резцам (обратите внимание, что 3D-модель ковша, предложенная в данной диссертации, предназначена только для легких строительных работ, поэтому в нашей модели боковые резцы не установлены).
- WB: Ширина ковша, измеренная по бокам ковша у нижней кромки без прикрепленных зубьев боковых резцов (так что это также не будет важным параметром 108 для предлагаемой 3D-модели ковша, поскольку она не содержит боковых резцов).
- Wf: Внутренняя ширина спереди, измеренная по режущей кромке или боковым протекторам.
- Wr: Внутренняя ширина сзади, измеренная в самом узком месте в задней части ковша.
- PArea: Площадь бокового профиля ковша, ограниченная внутренним контуром и простиранием
плоскость ковша.
На рис. 7.3 показаны важные параметры для расчета вместимости ковша для предлагаемой трехмерной модели ковша. Выполненный расчет основан на стандарте SAE, так как этот стандарт является общепринятым и используется во всем мире.
Как видно из левой части рис. 7.3 PArea – это площадь, ограниченная пораженными
плоскости (синяя линия) и бокового протектора (красная кривая), а это 66836 мм2.
Используя уравнения (7.
1), (7.2) и (7.3), вместимость ковша для предлагаемого 3D
модель ковша обратной лопаты получается 0,02781 м3 = 0,028 м3.
Калькулятор объема ковша экскаватора
1300 246 009
Ищете ковш подходящего размера для своего экскаватора или обратной лопаты? Наш калькулятор грузоподъемности ковша экскаватора — это ответ.
Просто выберите размер машины вверху, а затем тип и ширину ковша внизу. Полученная цифра даст вам вместимость ковша с «шапкой» (м3).
Нужна информация о том, какой ковш лучше всего подходит для вашей машины? Просто свяжитесь с нами, чтобы поговорить с нашей командой экспертов.
0,0 от
до
1,0
1,1 от
до
1,9
2,0
до
2,5
2,6
до
3,8
3,9 от
до
5,4
5,5 от
до
5,9
6,0 от
до
8,5
8,6 от
до
9,9
10,0 от
до
14,9
15,0
до
22,9
23,0
до
30,0
30,1 от
до
35,0
35,1 от
до
40,0
40,1
до
45,0
GP Bucket
Bucket
Bucket
Размер машины
от 0,0 до 1,0 (тонна)
| 100 | 0,0069 | |
| 100 | 0,00699999999999999 | |
| 100 | ||
| 100 |
| 100 |
| 100 |
| 150 | 0,009 |
| 200 | 0,011 |
| 250 | 0,014 |
| 300 | 0,017 |
| 350 | 0,020 |
| 400 | 0,023 |
| 450 | 0,026 |
| 500 | 0,028 |
| 550 | 0,031 |
| 600 | 0,034 |
Размер машины
от 0,0 до 1,0 (тонны)
| 600 | 0,034 |
| 650 | 0,037 |
| 700 | 0,040 |
| 750 | 0,043 |
| 800 | 0,045 |
| 850 | 0,048 |
| 900 | 0,051 |
Размер машины
от 0,0 до 1,0 (тонн)
| 800 | 0,04 |
Размер машины
от 1,1 до 1,9 (тонны)
| 100 | 0,0098 | |
| 150 | 0,013 | |
| 200 | 0,017 | |
| 250 | 0,021 | |
| 300 | 0,025 | |
| 350 | 0,030 | |
| 400 | 0,034 | |
| 450 | 0,038 | |
| 500 | 0,042 | |
| 550 | 0,047 | |
| 600 | 0,051 |
Размер машины
от 1,1 до 1,9 (тонн)
| 600 | 0,091 |
| 650 | 0,055 |
| 700 | 0,059 |
| 750 | 0,063 |
| 800 | 0,068 |
| 850 | 0,072 |
| 900 | 0,076 |
| 1000 | 0,085 |
| 1100 | 0,093 |
| 1200 | 0,102 |
Размер машины
от 1,1 до 1,9 (тонн)
| Н/Д | Н/Д |
Размер машины
от 2,0 до 2,5 (тонн)
| 100 | 0,0111 | |
| 150 | 0,016 | |
| 200 | 0,021 | |
| 250 | 0,027 | |
| 300 | 0,032 | |
| 350 | 0,037 | |
| 400 | 0,043 | |
| 450 | 0,048 | |
| 500 | 0,054 | |
| 550 | 0,059 | |
| 600 | 0,064 | |
| 650 | 0,070 | |
| 700 | 0,075 |
Размер машины
от 2,0 до 2,5 (тонн)
| 600 | 0,094 | |
| 650 | 0,070 | |
| 700 | 0,075 | |
| 750 | 0,080 | |
| 800 | 0,086 | |
| 850 | 0,091 | |
| 900 | 0,096 | |
| 1000 | 0,107 | |
| 1100 | 0,118 | |
| 1200 | 0,128 |
Размер машины
от 2,0 до 2,5 (тонн)
| 1000 | 0,11 |
Размер машины
2,6–3,8 (тонн)
| 200 | 0,035 | |
| 250 | 0,044 | |
| 300 | 0,053 | |
| 350 | 0,062 | |
| 400 | 0,071 | |
| 450 | 0,079 | |
| 500 | 0,088 | |
| 550 | 0,097 | |
| 600 | 0,106 | |
| 650 | 0,115 | |
| 700 | 0,124 | |
| 750 | 0,132 | |
| 800 | 0,141 |
Размер машины
от 2,6 до 3,8 (тонн)
| 600 | 0,106 |
| 650 | 0,115 |
| 700 | 0,124 |
| 750 | 0,132 |
| 800 | 0,141 |
| 850 | 0,150 |
| 900 | 0,159 |
| 1000 | 0,176 |
| 1100 | 0,194 |
| 1200 | 0,212 |
Размер машины
от 2,6 до 3,8 (тонн)
| 1000 | 0,17 |
| 1200 | 0,20 |
Размер машины
от 3,9 до 5,4 (тонн)
| 200 | 0,050 | |
| 250 | 0,063 | |
| 300 | 0,076 | |
| 350 | 0,088 | |
| 400 | 0,101 | |
| 450 | 0,113 | |
| 500 | 0,126 | |
| 550 | 0,139 | |
| 600 | 0,151 | |
| 650 | 0,164 | |
| 700 | 0,176 | |
| 750 | 0,189 | |
| 800 | 0,201 | |
| 850 | 0,214 | |
| 900 | 0,227 |
Размер машины
от 3,9 до 5,4 (тонны)
| 900 | 0,2297 | |
| 1000 | 0,252 | |
| 1100 | 0,277 | |
| 1200 | 0,302 | |
| 1300 | 0,327 | |
| 1400 | 0,353 | |
| 1500 | 0,378 |
Размер машины
от 3,9 до 5,4 (тонн)
| 1500 | 0,63 |
Размер машины
от 5,5 до 5,9 (тонн)
| 200 | 0,062 | |
| 250 | 0,077 | |
| 300 | 0,093 | |
| 350 | 0,108 | |
| 400 | 0,123 | |
| 450 | 0,139 | |
| 500 | 0,154 | |
| 550 | 0,170 | |
| 600 | 0,185 | |
| 650 | 0,201 | |
| 700 | 0,216 | |
| 750 | 0,231 | |
| 800 | 0,247 | |
| 850 | 0,262 | |
| 900 | 0,278 |
Размер машины
от 5,5 до 5,9 (тонн)
| 1000 | 0,259 |
| 1100 | 0,277 |
| 1200 | 0,302 |
| 1300 | 0,327 |
| 1400 | 0,353 |
| 1500 | 0,378 |
Размер машины
от 5,5 до 5,9 (тонн)
| 1200 | 0,33 |
| 1500 | 0,41 |
Размер машины
от 6,0 до 8,5 (тонн)
| 200 | 0,073 | |
| 250 | 0,092 | |
| 300 | 0,110 | |
| 350 | 0,128 | |
| 400 | 0,146 | |
| 450 | 0,165 | |
| 500 | 0,183 | |
| 550 | 0,201 | |
| 600 | 0,220 | |
| 650 | 0,238 | |
| 700 | 0,256 | |
| 750 | 0,275 | |
| 800 | 0,293 | |
| 850 | 0,311 | |
| 900 | 0,329 | |
| 1000 | 0,366 |
Размер машины
от 6,0 до 8,5 (тонн)
| 1000 | |
| 1100 | 0,339 |
| 1200 | 0,370 |
| 1300 | 0,401 |
| 1400 | 0,432 |
| 1500 | 0,463 |
Размер машины
от 6,0 до 8,5 (тонн)
| 1500 | 0,58 |
Размер машины
от 8,6 до 9,9 (тонн)
| 200 | 0,073 | |
| 250 | 0,092 | |
| 300 | 0,110 | |
| 350 | 0,128 | |
| 400 | 0,146 | |
| 450 | 0,165 | |
| 500 | 0,183 | |
| 550 | 0,201 | |
| 600 | 0,220 | |
| 650 | 0,238 | |
| 700 | 0,256 | |
| 750 | 0,275 | |
| 800 | 0,293 | |
| 850 | 0,311 | |
| 900 | 0,329 | |
| 1000 | 0,366 |
Размер машины
от 8,6 до 9,9 (тонн)
| 1000 | 0,3069 0,3069 |
| 1100 | 0,403 |
| 1200 | 0,439 |
| 1300 | 0,476 |
| 1400 | 0,512 |
| 1500 | 0,549 |
| 1600 | 0,586 |
| 1800 | 0,659 |
Размер машины
от 8,6 до 9,9 (тонн)
| 1500 | 0,58 |
Размер машины
от 10,0 до 14,9 (тонн)
| 250 | 0,134 |
| 300 | 0,161 |
| 350 | 0,188 |
| 400 | 0,215 |
| 450 | 0,241 |
| 500 | 0,268 |
| 550 | 0,295 |
| 600 | 0,322 |
| 650 | 0,349 |
| 700 | 0,376 |
| 750 | 0,402 |
| 800 | 0,429 |
| 850 | 0,456 |
| 900 | 0,483 |
| 1000 | 0,537 |
| 1100 | 0,590 |
| 1200 | 0,644 |
Размер машины
от 10,0 до 14,9 (тонн)
| 1200 | 0,644 |
| 1300 | 0,697 |
| 1400 | 0,751 |
| 1500 | 0,805 |
| 1600 | 0,858 |
| 1800 | 0,966 |
Размер машины
от 10,0 до 14,9 (тонн)
| Н/Д | 1 Н/Д 9 |
Размер машины
от 15,0 до 22,9 (тонн)
| 300 | 0,237 |
| 350 | 0,276 |
| 400 | 0,316 |
| 450 | 0,355 |
| 500 | 0,394 |
| 550 | 0,434 |
| 600 | 0,473 |
| 650 | 0,513 |
| 700 | 0,552 |
| 750 | 0,592 |
| 800 | 0,631 |
| 850 | 0,671 |
| 900 | 0,710 |
| 1000 | 0,789 |
| 1100 | 0,868 |
| 1200 | 0,947 |
| 1300 | 1,026 |
| 1400 | 1,105 |
| 1500 | 1,183 |
| 1600 | 1,262 |
| 1800 | 1,420 |
Размер машины
от 15,0 до 22,9 (тонн)
| 1300 | |
| 1400 | 0,851 |
| 1500 | 0,912 |
| 1600 | 0,973 |
| 1800 | 1,094 |
| 2000 | 1,216 |
Размер машины
от 15,0 до 22,9 (тонн)
| 1800 |
Размер машины
от 23,0 до 30,0 (тонн)
| 450 | |
| 500 | 0,498 |
| 550 | 0,548 |
| 600 | 0,598 |
| 650 | 0,648 |
| 700 | 0,698 |
| 750 | 0,748 |
| 800 | 0,798 |
| 850 | 0,847 |
| 900 | 0,897 |
| 1000 | 0,997 |
| 1100 | 1,097 |
| 1200 | 1,196 |
| 1300 | 1,296 |
| 1400 | 1,396 |
| 1500 | 1,495 |
| 1600 | 1,595 |
| 1800 | 1,794 |
Размер машины
от 23,0 до 30,0 (тонн)
| 2000 | 9 0,17208 1 |
| 2100 | 1,809 |
| 2200 | 1,895 |
| 2400 | 2,068 |
| 2500 | 2,154 |
| 2600 | 2,240 |
| 2800 | 2,412 |
Размер машины
от 23,0 до 30,0 (тонн)
| 2000 |
Размер машины
от 30,1 до 35,0 (тонн)
| 600 | 0,723 |
| 650 | 0,783 |
| 700 | 0,843 |
| 750 | 0,903 |
| 800 | 0,964 |
| 850 | 1,024 |
| 900 | 1,084 |
| 1000 | 1,204 |
| 1100 | 1,325 |
| 1200 | 1,445 |
| 1300 | 1,566 |
| 1400 | 1,686 |
| 1500 | 1,807 |
| 1600 | 1,927 |
| 1800 | 2,168 |
Размер машины
от 30,1 до 35,0 (тонн)
| 2000 | 9 0,1 |
| 2100 | 2,094 |
| 2200 | 2,193 |
| 2400 | 2,393 |
| 2500 | 2,492 |
| 2600 | 2,592 |
| 2800 | 2,791 |
Размер машины
от 30,1 до 35,0 (тонн)
| 2000 |
Размер машины
от 35,1 до 40,0 (тонн)
| 600 | 0,723 |
| 650 | 0,783 |
| 700 | 0,843 |
| 750 | 0,903 |
| 800 | 0,964 |
| 850 | 1,024 |
| 900 | 1,084 |
| 1000 | 1,204 |
| 1100 | 1,325 |
| 1200 | 1. 445 |
| 1300 | 1,566 |
| 1400 | 1,686 |
| 1500 | 1,807 |
| 1600 | 1,927 |
| 1800 | 2,168 |
Размер машины
от 35,1 до 40,0 (тонн)
| 2000 | 9 0,1 |
| 2100 | 2,094 |
| 2200 | 2,193 |
| 2400 | 2,393 |
| 2500 | 2,492 |
| 2600 | 2,592 |
| 2800 | 2,791 |
Размер машины
от 35,1 до 40,0 (тонн)
| 2000 |
Размер машины
от 40,1 до 45,0 (тонн)
| 700 | 1,025 |
| 750 | 1,098 |
| 800 | 1,171 |
| 850 | 1,244 |
| 900 | 1,318 |
| 1000 | 1,464 |
| 1100 | 1,610 |
| 1200 | 1,757 |
| 1300 | 1,903 |
| 1400 | 2.  |
