В настоящее время широкой популярностью пользуются двигатели, работающие от электроэнергии

Содержание

• 1 Об электродвигателе
  • 1.1 Принцип работы
  • 1.2 Виды двигателей
• 2 Выбор двигателя

Об электродвигателе

Двигатели для электромобилей подразделяются на:

• синхронные;
• асинхронные.

Практически сила авто – несложная установка, которая в процессе функционирования оправдывает себя. При работе на нейтрале аккумулятор заряжается. КПД составляет почти 90%. Это значит, что объем выделяемой энергии полностью направлен на создание движения. Получается преобразование электрической энергии в механическую с излучением тепла.

Принцип работы

Имеется несколько особенностей двигателя:

1. Перед непосредственным запуском крутящий момент максимальный. На основании этого показателя не следует производить зацепление за стартер либо за сцепление.
2. Работа происходит в большом спектре оборотов. Поэтому установка коробки для переключения передач необязательна. Чтобы изменить направление вращения, следует переставить местами полярности, вследствие этого на задней передаче можно получить выигрыш.

О достоинствах конструкции:

• удобство и безопасность;
• гарантийные обязательства прочностных характеристик;
• компактность;
• простота в управлении;
• современность конструкции;
• доступность.

Для работы разных типов электродвигателей в основе лежит магнитная индукция. Как правило, такие конструкции состоят из ротора и статора. Элементарные познания электротехники указывают, что ротор – это крутящийся элемент, а статор – неподвижный. На катушки, размещенные на статоре, периодически поступает постоянный ток, а такое явление обеспечивает создание магнитного поля. В конструкции двигателя стоит элемент, необходимый для управления. Он производит отключение тока с одной катушки на другую. На основании этого процесса происходит вращение ротора. Его скоростной режим определяется частотой переключения создаваемых оборотов напряжения с первой катушки на вторую. Роторы для двигателя подразделяются на следующие виды:

• накоротко замкнутый;
• фазный, используемый при вращении для снижения скорости тока при запуске и для контроля крутящих скоростей. Подобные двигатели применяются в крановых системах, а забор энергии происходит от природы.

Для маломощных конструкций используется магнитный индуктор. Якорь – это элемент, обеспечивающий вращение двигателя. Такой тип имеет активацию обмотки и индуктора. Различие определяется лишь по качеству обмотки. На постоянном токе отсутствует сопротивление.

Виды двигателей

Электродвигатели, зависящие от природной энергии, делятся на группы, согласно заданным критериям. По моменту вращения:

1. Гистерезисные. При этом постоянное вращение достигается при изменениях магнитного поля ротора. Такая группа не применяется в производственных процессах.
2. Магнитоэлектрические. Их применение довольно актуально в производстве и потребительской сфере. К такой группе относятся конструкции переменного и постоянного показателей токов.

Электродвигатель для электромобиля постоянного тока представляет собой мотор, работающий на постоянном токе, а двигатель, функционирующий на переменном токе, называется двигателем непостоянного тока. Лишь только в скорости включения гармоники можно найти их отличия. В первом случае такая скорость приравнивается к количеству частоты оборотов. Во втором – эти скоростные характеристики имеют отличительные черты.

Электродвигатель на электромобиль неизменного тока состоит:

• из якоря;
• на нем устанавливается сердечник для полюса;
• на полюсе производится обмотка;
• из статора;
• вентиляционной установки;
• установленных щеток;
• коллектора для накапливания электрических зарядов.

Двигатели постоянного тока подразделяются на:

1. Электродвигатель на электромобиль синхронного типа.Он напоминает мотор, функционирующий на переменном токе. Обеспечивает движение в такт с напряжением магнита. Такой тип больше подходит на электромобили с характеристиками мощности 100 и выше кВт. Одним из видов этих движков являются шаговые моторы, характеризующиеся угловым движением ротора. Питание подается на специально предназначенную обмотку. Для того чтобы обеспечить изменение положения ротора из одного места в иное, достаточно произвести перенаправление между линиями напряжений установленных обмоток.Вентильный двигатель – это одна из разновидностей синхронных. Его питание осуществляется через полупроводники.
2. Асинхронный двигатель на электромобиле.Это мотор непостоянного тока, и скорость вращения ротора отличается от показателя магнитной индукции, которая, в свою очередь, создается напряжением. Именно эти движки обладают повышенным спросом.

Согласно узлу коллектора, различают:

• бесколлекторные;
• коллекторные.

В зависимости от вида активации:

• моторы, работающие от электрических или постоянных магнитов;
• самовозбуждающиеся от природных условий подвижные механизмы.

Разновидность двигателей также различается, от какой фазы он работает. Как правило, они бывают одно-, двух-, трех- и многофазными.

Новые разработки подобных механизмов можно приобрести в розничной продаже, а можно сконструировать самим.

Выбор двигателя

Новейшая технология производства позволяет выбрать нужный механизм для задания движения транспорту.

Критерии выбора:

• длительность рабочего цикла;
• мощность;
• потребление энергии;
• режимы работы;
• стоимость.

При непосредственном выборе двигателя немаловажно обратить внимание на ресурс работы и обслуживание, в том числе профилактические мероприятия. Сегодня они имеются как отечественного, так и зарубежного производства. Для выбора наиболее подходящей модели стоит получить консультацию специалиста.

‘;
blockSettingArray[0][«setting_type»] = 6;
blockSettingArray[0][«elementPlace»] = 2;
blockSettingArray[1] = [];
blockSettingArray[1][«minSymbols»] = 0;
blockSettingArray[1][«minHeaders»] = 0;
blockSettingArray[1][«text»] = ‘

‘;
blockSettingArray[1][«setting_type»] = 6;
blockSettingArray[1][«elementPlace»] = 0;
blockSettingArray[3] = [];
blockSettingArray[3][«minSymbols»] = 1000;
blockSettingArray[3][«minHeaders»] = 0;
blockSettingArray[3][«text»] = ‘

Исследователи облегчили электромобильный мотор, чтобы увеличить дальность электрокаров

Различные типы двигателей, используемых в электромобилях

Электрические транспортные средства не являются чем-то новым для этого мира, но технологический прогресс и повышенная забота о контроле за загрязнением окружающей среды придали им признак мобильности будущего. Основным элементом электромобиля, помимо аккумуляторов для электромобилей, которые заменяют двигатели внутреннего сгорания, является электродвигатель . Быстрое развитие в области силовой электроники и методов управления создало пространство для использования различных типов электродвигателей в электромобилях. Электродвигатели, используемые в автомобилях, должны иметь такие характеристики, как высокий пусковой крутящий момент, высокая удельная мощность, хороший КПД и т. д.

Различные типы электродвигателей, используемых в электромобилях

1. Двигатель постоянного тока
2. Бесщеточный двигатель постоянного тока
3. Синхронный двигатель с постоянными магнитами (PMSM)
4. Трехфазные асинхронные двигатели переменного тока
5. Импульсные реактивные двигатели (SRM)

1. Двигатель постоянного тока

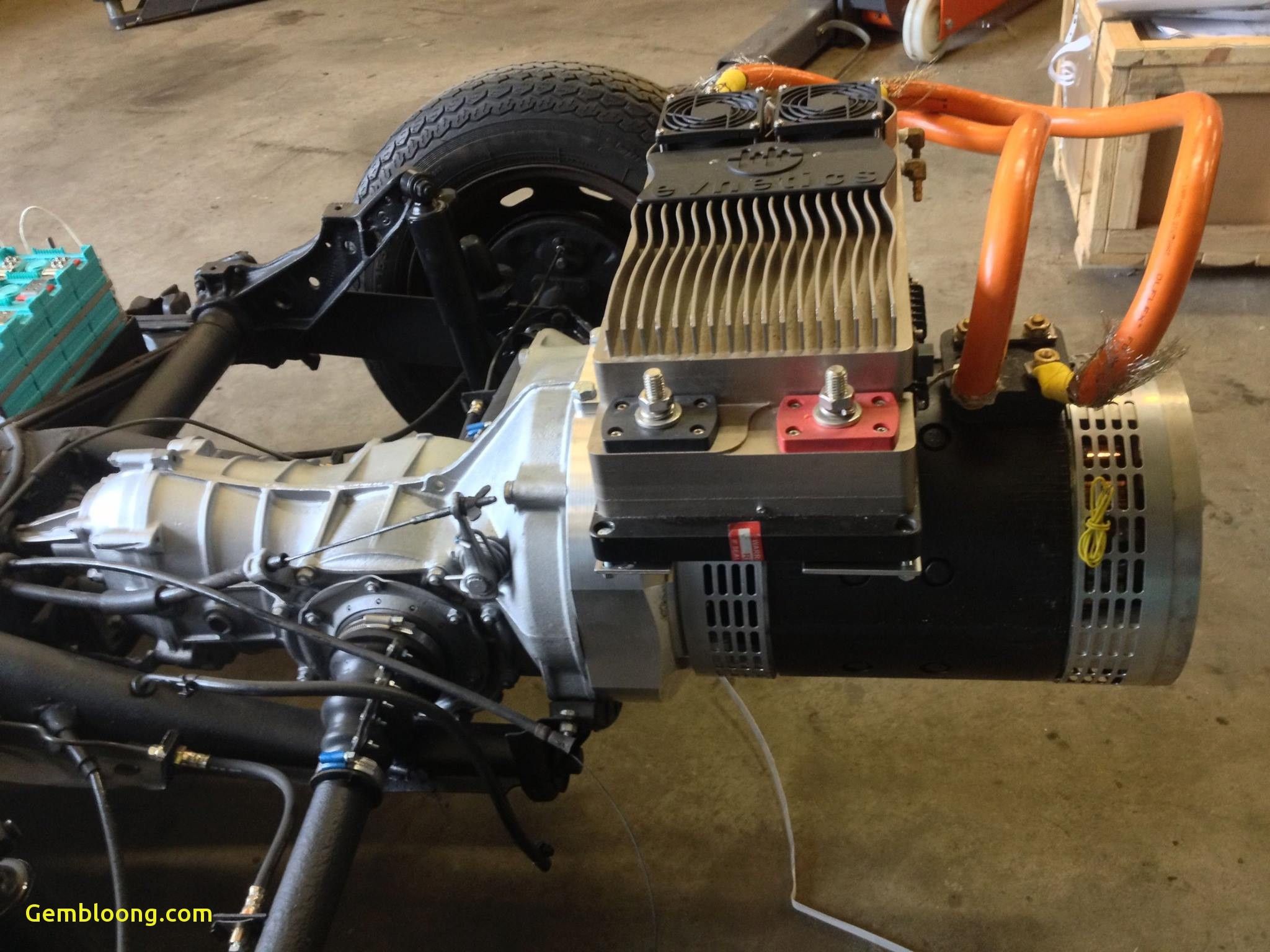

Высокий пусковой момент двигателя серии постоянного тока делает его подходящим вариантом для тягового применения. В начале 19 века это был наиболее широко используемый тяговый двигатель.00с. Преимуществом этого двигателя является легкое регулирование скорости, а также он может выдерживать резкое увеличение нагрузки. Все эти характеристики делают его идеальным тяговым двигателем. Основным недостатком двигателей постоянного тока является высокая потребность в обслуживании из-за щеток и коллекторов. Эти двигатели используются на индийских железных дорогах. Этот двигатель относится к категории коллекторных двигателей постоянного тока.

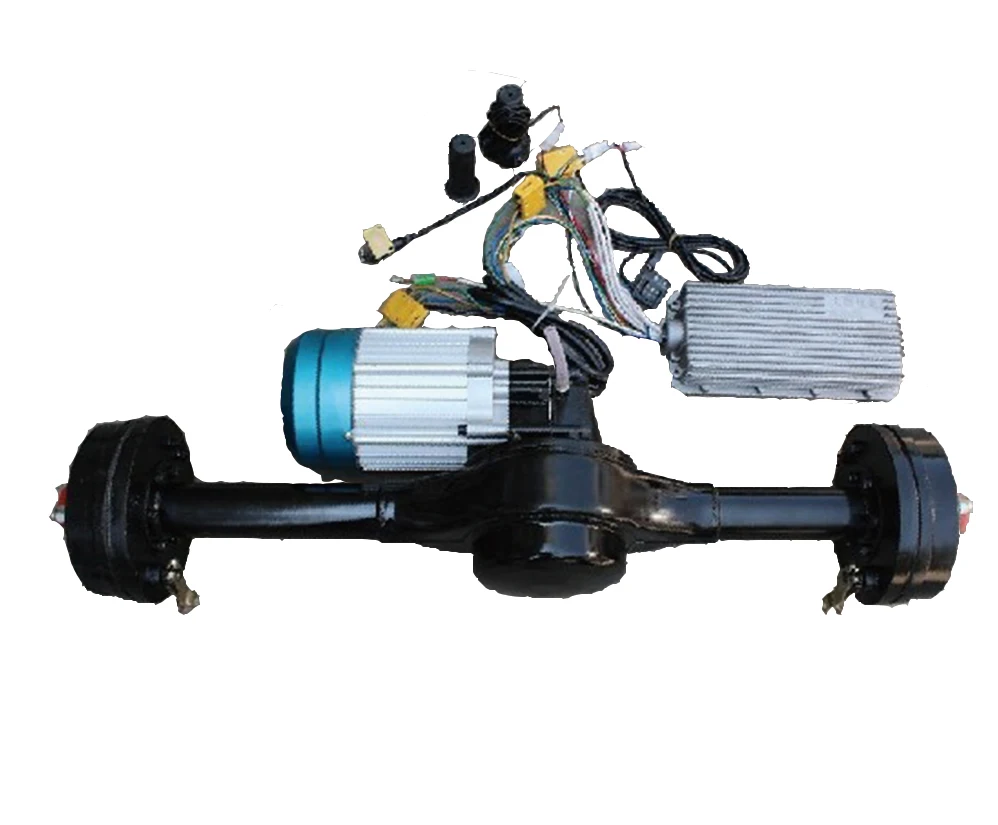

2. Бесщеточные двигатели постоянного тока

Аналогичны двигателям постоянного тока с постоянными магнитами. Бесколлекторным его называют потому, что он не имеет коллекторно-щеточного устройства. Коммутация в этом двигателе осуществляется электронным способом, поэтому двигатели BLDC не требуют технического обслуживания. Двигатели BLDC обладают такими тяговыми характеристиками, как высокий пусковой крутящий момент, высокий КПД около 95-98% и т. д. Двигатели BLDC подходят для проектирования с высокой удельной мощностью. Двигатели BLDC являются наиболее предпочтительными двигателями для электромобилей из-за их тяговых характеристик. Вы можете узнать больше о двигателях BLDC, сравнив их с обычным коллекторным двигателем.

Электродвигатели BLDC также бывают двух типов:

i. Двигатель BLDC типа Out-runner:

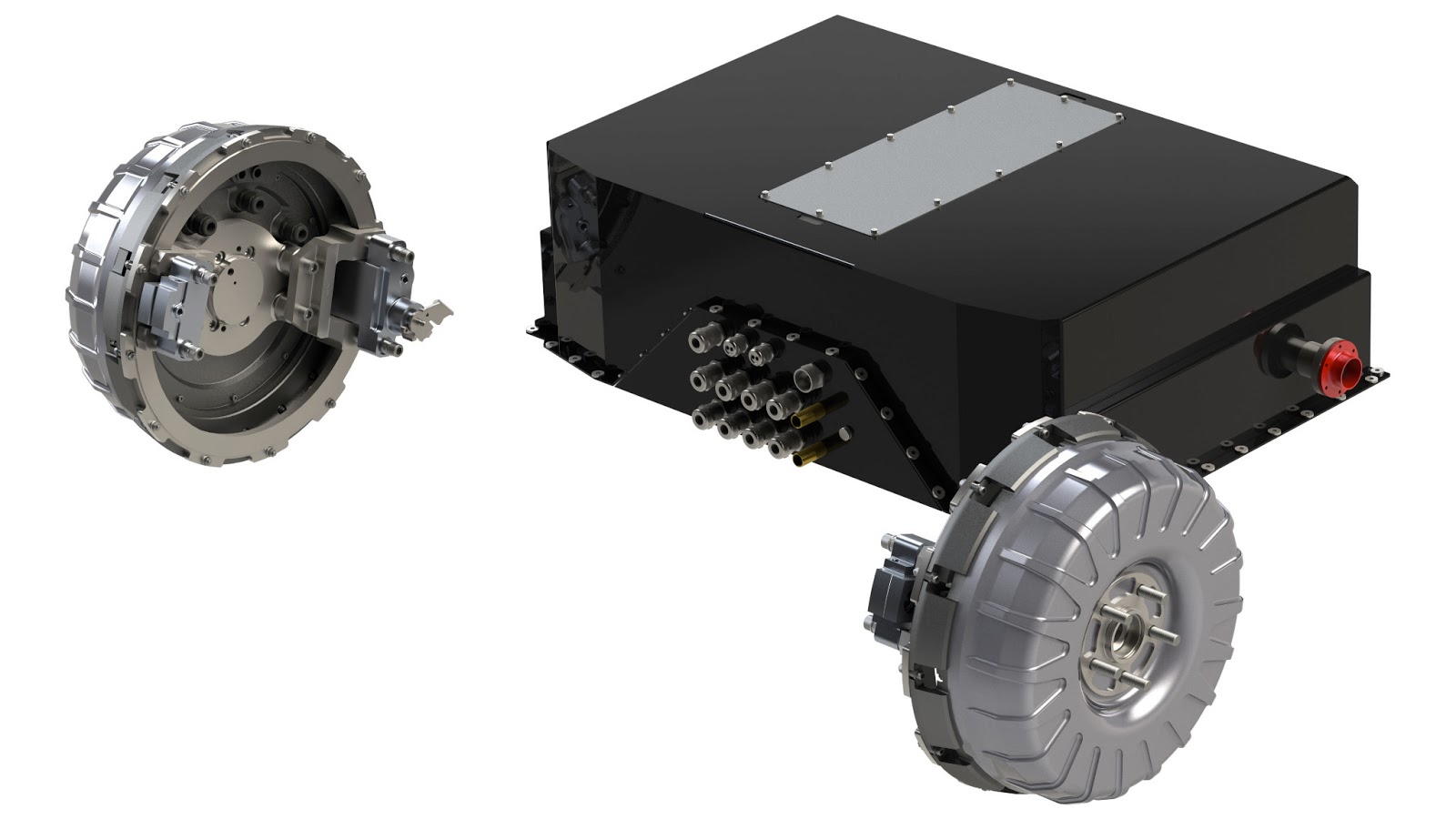

В этом типе ротор двигателя находится снаружи, а статор внутри. Его еще называют как мотор-втулка , потому что колесо напрямую связано с внешним ротором. Этот тип двигателей не требует внешнего редуктора. В некоторых случаях сам двигатель имеет встроенные планетарные передачи. Этот двигатель делает автомобиль в целом менее громоздким, поскольку он не требует никакой системы передач. Это также устраняет необходимость в пространстве для установки двигателя. Существует ограничение на размеры двигателя, которое ограничивает выходную мощность в конфигурации с бегунком. Этот двигатель широко используется производителями электрических велосипедов, такими как Hullikal, Tronx, Spero, легкоскоростных велосипедов и т. д. Он также используется производителями двухколесных транспортных средств, такими как 22 Motors, NDS Eco Motors и т. д.

ii. Вращающийся двигатель BLDC:

В этом типе ротор двигателя находится внутри, а статор снаружи, как у обычных двигателей. Этим двигателям требуется внешняя система трансмиссии для передачи мощности на колеса, из-за этого конфигурация с внешним бегунком немного громоздка по сравнению с конфигурацией с внутренним бегунком. Многие производители трехколесных транспортных средств, такие как Goenka Electric Motors, Speego Vehicles, Kinetic Green, Volta Automotive, используют двигатели BLDC. Производители скутеров с низкой и средней производительностью также используют двигатели BLDC для движения.

Именно по этим причинам этот двигатель широко используется в электромобилях. Основной недостаток – высокая стоимость из-за постоянных магнитов. Перегрузка двигателя сверх определенного предела сокращает срок службы постоянных магнитов из-за тепловых условий.

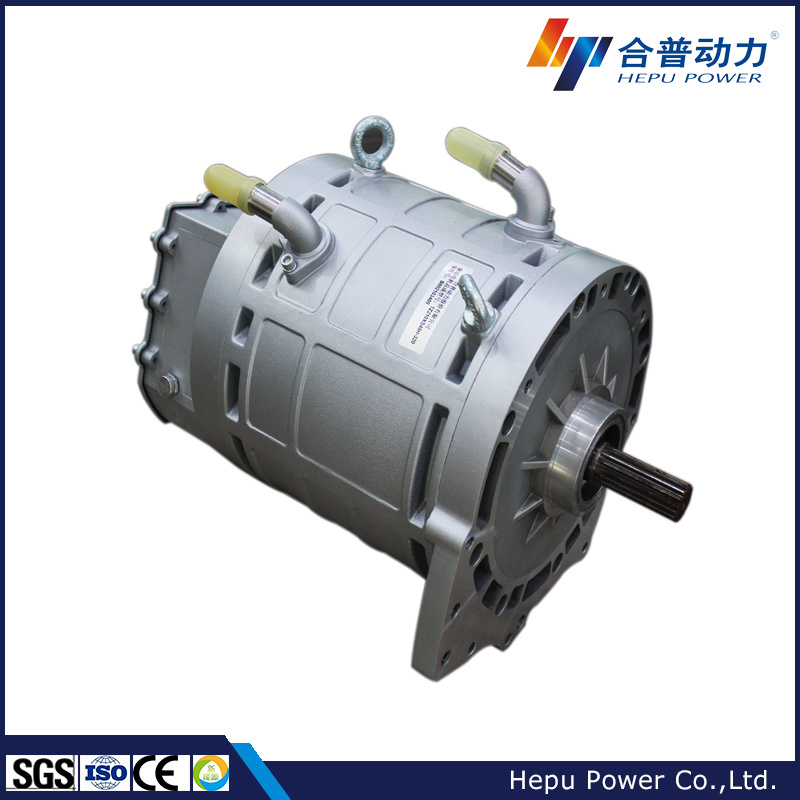

3. Синхронный двигатель с постоянными магнитами (СДПМ)

Этот двигатель также аналогичен двигателю BLDC с постоянными магнитами на роторе . Подобно двигателям BLDC, эти двигатели также обладают такими тяговыми характеристиками, как высокая удельная мощность и высокий КПД. Разница в том, что PMSM имеет синусоидальную противоЭДС, тогда как BLDC имеет трапецеидальную противоЭДС. Синхронные двигатели с постоянными магнитами доступны для более высоких номинальных мощностей. PMSM — лучший выбор для высокопроизводительных приложений, таких как автомобили, автобусы. Несмотря на высокую стоимость, СДПМ составляет жесткую конкуренцию асинхронным двигателям за счет более высокого КПД, чем у последних. PMSM также дороже, чем двигатели BLDC. Большинство производителей автомобилей используют двигатели PMSM для своих гибридных и электрических транспортных средств . Например, Toyota Prius, Chevrolet Bolt EV, Ford Focus Electric, мотоциклы Zero S/SR, Nissan Leaf, Hinda Accord, BMW i3 и т. д. используют двигатель PMSM для движения.

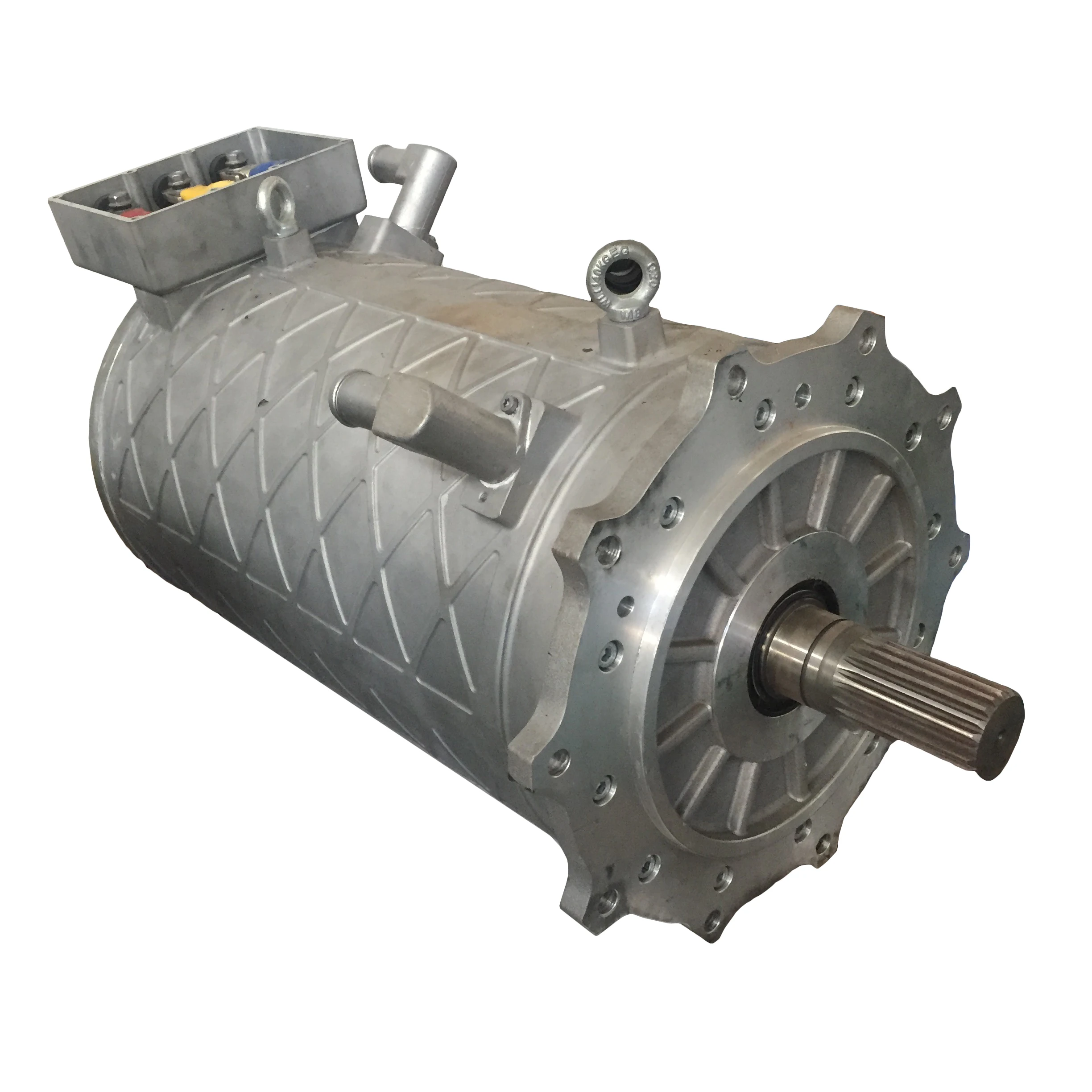

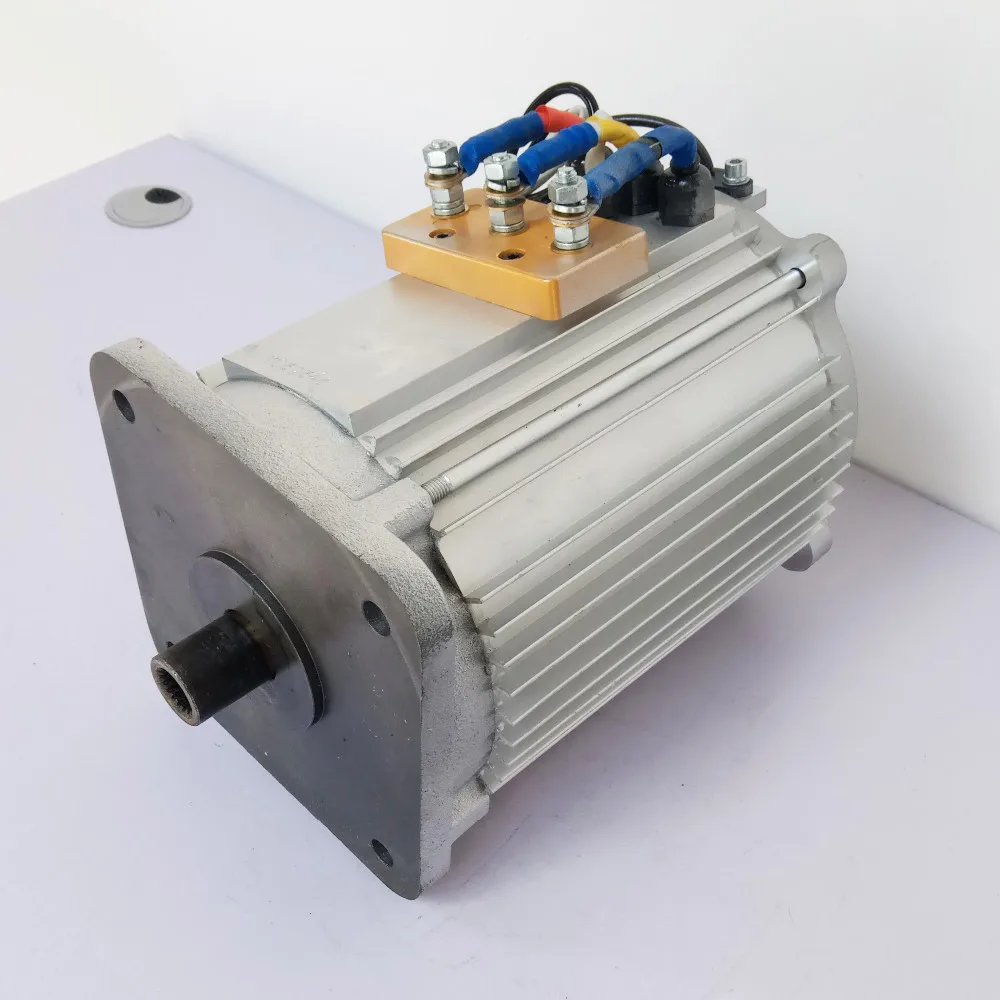

4. Трехфазные асинхронные двигатели переменного тока

Асинхронные двигатели не имеют высокого пускового момента, как двигатели постоянного тока серии при работе с фиксированным напряжением и фиксированной частотой. Но эту характеристику можно изменить, используя различные методы управления, такие как FOC или методы v/f. При использовании этих методов управления максимальный крутящий момент становится доступным при запуске двигателя, который подходит для тягового применения. Асинхронные двигатели с короткозамкнутым ротором имеют долгий срок службы из-за меньшего обслуживания. Асинхронные двигатели могут быть рассчитаны на КПД до 92-95%. Недостаток асинхронного двигателя состоит в том, что он требует сложной схемы инвертора, а управление двигателем затруднено .

В двигателях с постоянными магнитами магниты вносят свой вклад в плотность потока B. Поэтому отрегулировать значение B в асинхронных двигателях несложно. по сравнению с двигателями с постоянными магнитами. Это связано с тем, что в асинхронных двигателях значение B можно регулировать, изменяя напряжение и частоту (V/f) в зависимости от требований к крутящему моменту. Это помогает уменьшить потери, что, в свою очередь, повышает эффективность.

Tesla Model S — лучший пример, демонстрирующий высокую производительность асинхронных двигателей по сравнению с аналогами. Выбрав асинхронные двигатели, Тесла, возможно, хотел устранить зависимость от постоянных магнитов. Даже Mahindra Reva e2o использует трехфазный асинхронный двигатель для движения. Крупные производители автомобилей, такие как TATA Motors, планируют использовать асинхронные двигатели в своих автомобилях и автобусах. Производитель двухколесных транспортных средств TVS Motors выпустит электрический скутер, в котором для движения используется асинхронный двигатель. Асинхронные двигатели являются предпочтительным выбором для электромобилей, ориентированных на производительность, из-за их низкой стоимости. Другим преимуществом является то, что он может выдерживать суровые условия окружающей среды. Благодаря этим преимуществам индийские железные дороги начали замену двигателей постоянного тока асинхронными двигателями переменного тока.

5. Реактивные реактивные двигатели (SRM)

Реактивные реактивные двигатели относятся к категории двигателей с переменным реактивным сопротивлением с двойной заметностью. Импульсные реактивные двигатели просты по конструкции и надежны. Ротор SRM представляет собой кусок многослойной стали без обмоток или постоянных магнитов . Это уменьшает инерцию ротора, что способствует высокому ускорению. Надежный характер SRM делает его подходящим для высокоскоростных приложений. SRM также предлагает высокую удельную мощность, что является обязательными характеристиками электромобилей. Поскольку выделяемое тепло в основном сосредоточено на статоре, двигатель легче охлаждать. Самым большим недостатком СРМ является сложность в управлении и увеличение схемы включения . У него также есть некоторые проблемы с шумом. Как только SRM выйдет на коммерческий рынок, в будущем он сможет заменить PMSM и асинхронные двигатели.

Советы по выбору подходящего двигателя для вашего электромобиля

Для выбора подходящего двигателя для электромобиля необходимо сначала перечислить требования к характеристикам, которым должен соответствовать автомобиль, условиям эксплуатации и затраты, связанные с ним. Например, для картингов и двухколесных транспортных средств, требующих меньшей производительности (в основном менее 3 кВт) по низкой цене, хорошо использовать двигатели BLDC Hub. Для трехколесных и двухколесных транспортных средств также хорошо выбирать двигатели BLDC с внешней системой редуктора или без нее. Для приложений с высокой мощностью, таких как высокопроизводительные двухколесные транспортные средства, автомобили, автобусы, грузовики, идеальным выбором двигателя будут PMSM или асинхронные двигатели. Как только синхронный реактивный двигатель и вентильный реактивный двигатель станут экономически эффективными, как СДПМ или асинхронные двигатели, у вас появится больше вариантов типов двигателей для применения в электромобилях.

Какой двигатель лучше всего подходит для электромобиля?

Если и есть что-то уникальное в электромобилях, так это то, что они не работают на бензине или дизеле, как традиционный двигатель. У каждого электромобиля есть силовая установка, называемая «электродвигателем», которая приводит транспортное средство в действие и делает его способным выполнять все свои соответствующие функции.

Содержание

Когда речь заходит об электромобилях, всегда возникает вопрос, который заставляет нас задуматься: «Какой двигатель лучше всего подходит для электромобиля?»

По нашему мнению, знание ответа на этот вопрос в конечном итоге поможет нам принять более правильное решение при выборе электромобиля для себя.

Что касается ответа на вопрос, то он не так прост, как может показаться. Хотя существует несколько различных типов электродвигателей, у каждого из них есть свои плюсы и минусы. В конечном счете, лучший двигатель для вашего электромобиля будет зависеть от ваших конкретных потребностей и предпочтений.

В этой статье мы поговорим о том, какой двигатель лучше всего подходит для электромобилей и каковы их соответствующие плюсы и минусы. Итак, без лишних слов, давайте углубимся в детали.

Одним из известных компонентов двигателя для электромобилей является коллекторный электродвигатель постоянного тока. Он существует уже довольно давно и является одним из широко используемых двигателей постоянного тока в электромобилях. Он в первую очередь известен своей экономичностью и простым механизмом работы.

Хотя эти типы двигателей довольно широко используются в различных приложениях, они часто не считаются подходящим вариантом для высокопроизводительных электромобилей на рынке.

Что касается конструкции этих двигателей, то они содержат два магнита, заключенных в стальной корпус. Магниты либо намотаны медной проволокой, либо сложены в листы. В дополнение к этому, эти двигатели также имеют коллектор и щетки.

Принцип работы этих двигателей основан на использовании постоянного тока для создания вращающегося магнитного поля. Это, в свою очередь, создает силу, которая давит на магниты внутри двигателя, заставляя его вращаться.

Одним из наиболее значительных преимуществ использования этих двигателей является:

• Они создают высокий начальный крутящий момент, что позволяет вашему автомобилю быстро набирать скорость.
• Благодаря своей экономической эффективности они относительно дешевле и позволяют контролировать ваши производственные затраты.
• Они имеют простую конструкцию, что упрощает обслуживание.

Что касается недостатков:

• Хотя они обеспечивают быстрый прирост скорости, они часто не могут поддерживать диапазон скорости в течение более длительного времени.
• Они могут быть относительно более шумными в работе по сравнению с другими типами автомобильных двигателей.
• Они менее эффективны по сравнению с другими типами электродвигателей.

Бесщеточный электродвигатель постоянного тока (BDCM)

Бесщеточный электродвигатель постоянного тока является одним из наиболее часто используемых двигателей в электромобилях в наши дни. Как следует из названия, этот тип двигателя не содержит щеток. Вместо этого он использует систему электромагнитов для вращения вала двигателя.

Эти двигатели часто считаются подходящим вариантом для высокопроизводительных электромобилей. Это в первую очередь потому, что они, как известно, обеспечивают повышенную эффективность, надежность и выходную мощность.

Что касается конструкции этих двигателей, то они имеют ротор с постоянными магнитами, окруженный электромагнитами. Статор часто намотан несколькими витками провода, которые электрически заряжены.

Электромагниты управляются компьютером, где они получают электрические сигналы. Эти сигналы определяют величину силы, которую необходимо создать для вращения ротора.

Некоторые из основных преимуществ использования бесщеточного двигателя постоянного тока:

• Они требуют относительно меньшего обслуживания по сравнению с обычным двигателем постоянного тока.
• В отличие от двигателей постоянного тока, BDCM не имеет щеток, которые помогают генерировать лучшую искру и, следовательно, дольше поддерживать более высокий диапазон скоростей.
• Они имеют относительно лучшую эффективность работы по сравнению с щеточными двигателями.
• Работа этих двигателей относительно тише.
• Эти двигатели выделяют меньше тепла и требуют меньше обслуживания для охлаждения.

Некоторые из недостатков использования двигателя BDCM:

• Первоначальные инвестиционные затраты на эти двигатели могут быть довольно высокими.
• Для правильной работы им требуется более сложная электронная система управления.

Синхронный двигатель с постоянными магнитами (PMSM)

Синхронный двигатель с постоянными магнитами (PMSM) — это еще один тип двигателя, который используется в электромобилях. Эти двигатели известны своей превосходной удельной мощностью и характеристиками крутящего момента.

Двигатели PMSM часто используются в приложениях, где требуются высокая производительность и надежность. Как следует из названия, эти двигатели имеют постоянный магнит, установленный внутри ротора. Поэтому вместо электромагнитов для создания вращательной силы используется постоянный магнит внутри ротора.

Как и двигатели BDCM, двигатели PMSM также требуют для работы постоянного источника переменного тока. Чем больше переменного тока вы обеспечиваете, тем больше будет сила вращения.

Что касается преимуществ использования СДПМ,

• Они обеспечивают постоянный крутящий момент независимо от скорости вращения ротора.
• Удельная мощность этих двигателей значительно выше, чем у асинхронных двигателей.
