Электрическая схема

Главная
→
Теория электрических цепей
→
Электрическая схема

Электрическая схема, схема электрической цепи, схема замещения электрической цепи

1 Схема электрической цепи и элементы схемы [1, с. 16 — 17]

Электрическая цепь характеризуется совокупностью элементов, из которых она состоит, и способом их соединения.

Реальные элементы электрической цепи идеализируются для упрощения математического описания элемента электрической цепи. Однако идеализированные уравнения должны правильно отражать основные физические явления в том или ином реальном элементе электрической цепи.

Идеализированному элементу электрической цепи ставят в соответствие его математическую модель — схемный элемент. Уравнения, описывающие схемный элемент, идентичны идеализированным уравнениям реального элемента электрической цепи. Схемные элементы могут быть введены и как математические абстракции; при этом они необязательно должны соответствовать каким-либо реальным элементам электрической цепи. Однако любой реальный элемент электрической цепи с необходимой степенью точности можно представить с помощью одного или совокупности схемных элементов, соединенных определенным образом. Такую совокупность схемных элементов (в частном случае один схемный элемент) называют схемой замещения или эквивалентной схемой элемента электрической цепи при условии совпадения уравнений, описывающих эту схему и элемент электрической цепи.

Каждому схемному элементу соответствует условное геометрическое изображение. Тогда способ соединения элементов реальной цепи легко представить с помощью соответствующего соединения схемных элементов. Геометрическое изображение соединения схемных элементов, отображающее соединение реальных элементов электрической цепи и ее свойства, называют схемой электрической цепи (схемой цепи).

В схеме выделяют ветви — участки, которые характеризуются одним и тем же током в начале и конце в любой момент времени, и узлы — граничные (концевые) точки ветвей. Напряжение ветви тождественно разности потенциалов ее узлов.

Ветвям и узлам схемы электрической цепи, как правило, соответствуют ветви и узлы реальной электрической цепи. В схемах электрических цепей, содержащих многополюсные элементы, некоторые узлы и ветви могут не отображать узлы и ветви цепи. Кроме того, некоторые ветви схемы вводят для учета конструктивных и монтажных параметров цепи (например, паразитных емкостей между зажимами элемента, емкостей монтажа, индуктивностей выводов).

Применительно к электрической цепи ветвь часто определяют как участок цепи, в любом сечении которого ток имеет одно и то же значение в данный момент времени, а узел — как «место» соединения ветвей.

2 Схема электрической цепи[2, с. 131 — 136]

Электрическую цепь на чертежах изображают в виде схемы электрической цепи, под которой понимают графическое изображение электрической цепи, содержащее условные обозначения ее элементов и показывающее соединения этих элементов. Например, на рис. 2.1 представлена электрическая схема цепи, в которую входят следующие устройства: генератор переменного тока 1, трансформаторы 2 и 5, линии электропередачи 3 и 4, преобразователь переменного тока в постоянный 6, нагрузка 7.

Рис. 2.1

Исследование процессов в электрической цепи требует знания связей между токами и напряжениями отдельных ее участков. Эти связи могут быть определены в виде математических соотношений, например, вида (u = r·i, u_L = L·di/dt и др.). Они могут быть заданы и в виде вольтамперных или иных характеристик.

Записанные в аналитической форме соотношения между токами, напряжениями, зарядами, потокосцеплениями элемента электрической цепи являются математической моделью этого элемента электрической цепи.

Так, например, u = r·i есть математическая модель резистора; u_L = L·di/dt — математическая модель идеальной индуктивной катушки; u = r·i + L·di/dt — приближенная математическая модель либо реальной катушки при условии пренебрежения токами смещения между витками катушки, либо цепи, содержащей резистор и идеальную индуктивную катушку, включенные последовательно.

Обратно, математическим соотношениям, приведенным выше, могут быть поставлены в соответствие электрические цепи, содержащие идеальные индуктивные катушки и резисторы.

Математическим соотношениям между, токами, напряжениями, потокосцеплениями, зарядами и другими величинами, следовательно, могут быть поставлены в соответствие электрические цепи, содержащие только идеализированные элементы г, L, С, M, E, J и др. Очевидно, схемы таких электрических цепей и сами электрические цепи тождественны, так как каждому элементу схемы электрической цепи соответствует единственный элемент идеализированной электрической цепи.

Таким образом, для расчета процессов в электрической цепи следует определить математические соотношения для отдельных участков исходной цепи, по этим соотношениям построить некую другую (идеализированную) электрическую цепь, анализ процессов в которой заменит анализ процессов в исходной реальной электрической цепи.

Схему этой другой (идеализированной) электрической цепи, отображающей при определенных условиях свойства реальной цепи, называют схемой замещения электрической цепи или кратко — схемой замещения.

Рассмотрим в качестве примера электрическую цепь, схема которой изображена на рис. 2.1. Можно составить некоторую схему замещения (рис. 2.2) этой цепи.

Рис. 2.2

Приведенная на рис. 2.2, а схема замещения электрической цепи, схема которой дана на рис. 2.1, является приближенной в пределах тех допущений, которые сделаны при представлении схем замещений отдельных устройств, входящих в состав цепи.

Для каждого элемента схемы рис. 2.2, а могут быть записаны в аналитическом или графическом виде соотношения между токами, напряжениями, зарядами и потокосцеплениями. Составление математических соотношений, а следовательно, и схем замещений является специфической для инженера задачей, решение которой требует глубокого понимания особенностей электромагнитных процессов, умения решать в общем случае задачи исследования распределения электромагнитного поля.

Обычно термин «электрическая цепь» применяется к цепи с идеализированными элементами, электрическая схема и схема замещения которой тождественны.

Электрическая цепь и соответственно схема цепи имеют в общем случае ветви и узлы.

Ветвью электрической цепи и соответственно ее схемы называют весь участок электрической цепи, в котором в любой момент бремени ток имеет одно и то оке значение вдоль всего участка.

Узлом электрической цепи и соответственно ее схемы называют место соединения ветвей. На схеме узел изображают точкой.

3. Модели и схема электрической цепи[3, с. 22 — 25]

Электрические цепи, используемые в современной радиоэлектронике, образуются, как правило, из связанных друг с другом соединительными проводами ее компонентов: резисторов, конденсаторов, катушек индуктивности и транзисторов, предназначенных для приближенной практической реализации соответственно резистивных сопротивлений, емкостей, индуктивностей и активных элементов электрических цепей.

При анализе колебаний в реальной электрической цепи она заменяется некоторой идеализированной цепью из того или иного числа элементов, колебания в которой пренебрежимо мало отличаются от колебаний в анализируемой электрической цепи. Идеализированную электрическую цепь, свойства которой аппроксимируют (представляют приближенно) свойства реальной электрической цепи, будем называть моделью электрической цепи. Каждой конкретной модели электрической цепи соответствует система уравнений, благодаря решению которой удается оценить те или иные свойства электрической цепи. Эта система уравнений получила название математической модели электрической цепи.

Графическое изображение модели электрической цепи называют схемой замещения цепи, или просто схемой цепи (иногда электрической схемой). Схема электрической цепи отражает как число и характер элементов электрической цепи, из которых состоит модель электрической цепи, так и порядок соединения их между собой.

Рис. 3.1

Различие между понятиями «электрическая цепь» и „модель электрической цепи“ иллюстрирует рис. 3.1. На нем приведены схематическое изображение цепи, составленной из дискретных резисторов, конденсаторов и катушек индуктивности (рис. 3.1, а), и схема модели этой цепи, составленная в предположении, что ее компоненты точно моделируются соответствующими пассивными элементами (рис. 3.1, б).

Понятия «электрическая цепь» и „схема электрической цепи“ часто отождествляются.

Чем полнее и точнее должна отражать модель электрической цепи свойства электрической цепи, тем сложнее она становится, т. е. тем большее число элементов она содержит. Ясно, что в каждом конкретном случае следует применять модель не сложнее той, которая позволяет решить задачу анализа с требуемой точностью.

Необходимо иметь в виду и принципиальную возможность физического осуществления электрической модели исходной электрической цепи, после чего эта модель становится, в свою очередь, электрической цепью. Вместе с тем следует помнить, что переход от реальной электрической цепи к схеме электрической связан с рядом допущений. Схема электрической цепи является схемой модели электрической цепи и может быть использована для изучения ее свойств лишь в границах, в которых модель с достаточной точностью воспроизводит свойства реальной электрической цепи.

Список литературы

1. Теоретические основы электротехники. Т. I. Основы теории линейных цепей. Под ред. П.А. Ионкина. Учебник для электротехн. вузов. Изд. 2-е, переработ. и доп. М., «Высш. школа», 1976. 544 с. с ил.

2. Нейман Л. Р., Демирчян К. С. Теоретические основы электротехники: В 2-х т. Учебник вузов. Том 1. — 3-е изд., перераб. и доп. — Л.: Энергоиздат. Ленингр. отд-ние, 1981. — 536 с., ил.

3. Белецкий А. Ф. Теория линейных электрических цепей: Учебник для вузов. — Радио и связь, 1986. 544 с.: ил.

электрическая схема,
схема электрической цепи,
схема замещения электрической цепи

Что такое электрическая цепь? Типы цепей и сетей

Содержание

Что такое электрическая цепь?

Электрическая цепь представляет собой сеть с замкнутым контуром, которая обеспечивает обратный путь для протекания тока. Или замкнутый проводящий путь, по которому может течь ток, называется цепью. Электрическая цепь также известна как электрическая сеть или электрическая цепь .

Электрическая цепь представляет собой комбинацию различных активных и пассивных компонентов, таких как резисторы, конденсаторы, катушки индуктивности, диоды, транзисторы и т. д., которые образуют электрическую сеть. В замкнутой цепи электрический ток течет от источника (например, батареи) в проводящем материале (например, проводах и кабелях) к нагрузке (например, лампочке) и, следовательно, возвращается обратно к источнику.

Что такое электронные схемы?

Электронная схема — это тип электрической цепи, состоящей из множества электронных компонентов, таких как диоды, транзисторы, резисторы, конденсаторы и т. д., где в цепи должен присутствовать хотя бы один активный компонент, что еще больше отличает ее от электрической цепи. Таким образом, он называется электронной схемой, а не электрической схемой.

Что такое электрическая сеть?

Совокупность различных электрических элементов и компонентов, соединенных любым способом (простой или сложной конфигурации), называется электрической сетью. Это тот же термин, который используется для электрической цепи, но чаще всего ассоциируется со сложными сетями, которые решаются с помощью сетевых теорем.

Сложные сети

Цепь, которая содержит множество электрических элементов, таких как резисторы, конденсаторы, катушки индуктивности, источники тока и напряжения (как переменного, так и постоянного), где все компоненты и элементы цепи имеют сложную конфигурацию, называется сложной сетью. Такие сети не могут быть легко решены с помощью простого закона Ома или законов Кирхгофа. Если да, то количество уравнений будет заметно больше.

Самый простой способ решить и проанализировать сложную сеть — это использовать специальные методы, такие как сетевые теоремы, т. е. теорема Нортона, теорема Тевенина, теорема о суперпозиции, преобразование звезда-дельта, анализ цепей суперузлов и суперсеток и т. д.

Типы электрических цепей

Существует множество типов электрических цепей , например:

Разомкнутая цепь
Замкнутая цепь
Короткое замыкание

Цепь серии

Параллельная цепь
Последовательно-параллельная схема
Цепь звезда-треугольник
Цепь переменного тока
Цепь постоянного тока
Однофазная цепь
Трехфазная цепь
Резистивная цепь
Индуктивная цепь
Емкостная цепь
Резистивная, индуктивная (цепь RL)
Резистивная, емкостная (цепь RC)
Емкостный, индуктивный (LC-цепи)
Резистивная, индуктивная, емкостная (цепь RLC)
Линейная цепь
Нелинейная цепь
Односторонние цепи
Двусторонние цепи
Активная цепь
Пассивная цепь

Мы кратко обсудим один за другим следующим образом.

Связанные статьи

Разомкнутая цепь

Цепь, в которой нет обратного пути для протекания тока (т. е. незамкнутая), называется разомкнутой цепью. Другими словами, цепь, в которой напряжение стремится к ЭДС ( порождает источник) и ток вообще не течет, называется разомкнутой цепью.

Пример разомкнутой цепи: Цепь с разомкнутым выключателем или перегоревшим предохранителем, в которой лампочка подключена к аккумулятору. Таким образом, лампочка не будет светиться, поскольку цепь не замкнута, т. Е. Это разомкнутая цепь, и в ней нет тока.

Замкнутая цепь

Цепь, имеющая обратный путь для протекания тока (т. е. замкнутая цепь), называется замкнутой цепью.

Пример короткого замыкания: Цепь с замкнутым выключателем, в которой лампочка подключена к аккумулятору. Таким образом, лампочка светится, поскольку ток течет по нити накала лампочки из-за замкнутой цепи.

Короткое замыкание

Цепь, имеющая обратный путь для протекания тока, где значение сопротивления равно нулю. (т. е. завершенная или замкнутая цепь без подключенной нагрузки) называется коротким замыканием. Другими словами, схема, в которой напряжение стремится к нулю, а ток стремится к бесконечности называется коротким замыканием.

Пример короткого замыкания: Цепь с замыкающим выключателем без нагрузки, подключенной к напряжению питания. Другими словами, когда фазный или линейный провод касается нейтрального провода без нагрузки между ними. В этом случае перегорает предохранитель или срабатывает автоматический выключатель. При отсутствии надлежащей защиты короткое замыкание может повредить прибор или стать причиной очень серьезной травмы.

Связанный пост: Токи короткого замыкания и симметричные составляющие

Серийная цепь

В этой цепи все электрические элементы (источники напряжения или тока, катушки индуктивности, конденсаторы, резисторы и т. д.) соединены последовательно, т. е. существует только один путь для прохождения электричества, например, это одноветвевые цепи.

Параллельная цепь

В этой цепи все электрические элементы (источники напряжения и тока, катушки индуктивности, конденсаторы, резисторы и т.д.) соединены параллельно, т.е. существует множество путей для прохождения электричества и минимальное количество ветвей в этой цепи два.

Последовательно-параллельная цепь

Если элементы цепи соединены последовательно в одних частях и параллельно в других, это будет последовательно-параллельная цепь. Другими словами, это сочетание последовательных, параллельных и последовательно-параллельных цепей.

Ниже приведены более производные схемы последовательных, параллельных и последовательно-параллельных цепей

Чистая резистивная цепь
Чистая индуктивная цепь
Чисто емкостная схема
Резистивная, индуктивная цепь, т. е. цепь RL
Резистивная, емкостная цепь, т. е. RC-цепь
Емкостные, индуктивные цепи, т. е. LC-цепи
Резистивная, индуктивная, емкостная цепь, т. е. цепь RLC
Серийные и параллельные цепи R, L и C
Комбинация последовательно-параллельной цепи, т.е. сложная цепь

Все эти схемы показаны на рис. ниже.

Нажмите на картинку, чтобы увеличить

Различные типы электрических цепей

В данных цепях все указанные выше компоненты или элементы могут быть соединены последовательно, параллельно или в обеих комбинациях последовательно-параллельной конфигурации.

Знакомство с последовательными, параллельными и последовательно-параллельными соединениями
Серия, параллельное и последовательно-параллельное соединение батарей

Серия

, параллельное и последовательно-параллельное соединение солнечных панелей

Схема «звезда-треугольник»

Цепи такого типа подключаются по схеме «звезда» или «треугольник». В этих цепях электрические элементы соединены способом, который не определен с точки зрения последовательной, параллельной или последовательно-параллельной конфигурации. Цепи «звезда-треугольник» могут быть решены путем преобразования «звезда в треугольник» и «треугольник в звезду».

Прежде чем анализировать электрическую цепь и сеть, вы должны знать следующие полезные термины, связанные с электрическими цепями, которые определяют характер и характеристики цепи.

Цепь переменного тока

Цепь, содержащая источник питания переменного тока, называется цепью переменного тока. Источниками питания, например, являются генераторы переменного тока и синхронные генераторы.

Цепь постоянного тока

Цепь, содержащая источник питания постоянного тока, называется цепью постоянного тока. Источниками питания, например, являются батареи и генераторы постоянного тока.

Связанный пост: Разница между переменным и постоянным током (ток и напряжение)

Однофазные цепи

Электропитание переменного тока, в котором все напряжения имеют одинаковую синусоидальную форму в определенный период времени, называется однофазным питанием переменного тока. В однофазных цепях переменного тока для замыкания цепи необходимы только два провода (известные как фаза или линия и нейтраль).

Многофазные цепи

Поли означает более одного. Как следует из названия, мощность переменного тока, в которой есть три синусоидальных напряжения, имеющих разность фаз 120°. В трехфазных цепях переменного тока для замыкания цепи необходимы три фазы с тремя проводами или три фазы с четырьмя проводами.

Связанная запись: Разница между однофазным и трехфазным питанием

Параметры цепи, константы и родственные термины

Различные компоненты или элементы, которые используются в электрических цепях, называются параметрами или константами цепи, т. е. сопротивление, емкость, индуктивность, частота и т. д. Эти параметры могут быть объединены или распределены.

Активная цепь

Цепь, которая содержит один или несколько источников ЭДС (электродвижущей силы), называется активной цепью

Пассивная цепь

Цепь, в которой нет ни одного источника ЭМП, называется пассивной цепью

Линейные и нелинейные цепи

Li ближняя Цепь

Линейная цепь — это электрическая цепь, в которой параметры цепи (сопротивление, индуктивность, емкость, форма волны, частота и т. д.) постоянны. Другими словами, цепь, параметры которой не изменяются по току и напряжению, называется линейной цепью.

Нелинейная цепь

Нелинейная цепь представляет собой электрическую цепь, параметры которой варьируются в зависимости от тока и напряжения. Другими словами, электрическая цепь, в которой параметры цепи (сопротивление, индуктивность, емкость, форма волны, частота и т. д.) непостоянны, называется нелинейной цепью.

Связанный пост: Основная разница между линейной и нелинейной схемой

Односторонние и двусторонние цепи

Односторонние цепи

В односторонних цепях свойства цепи изменяются при изменении направления питающего напряжения или тока. Другими словами, односторонняя цепь позволяет току течь только в одном направлении. Диод или выпрямитель являются примером односторонней схемы, потому что они не выполняют выпрямление в обоих направлениях питания.

Двусторонние цепи

В двусторонних цепях свойство цепи не меняется при изменении направления питающего напряжения или тока. Другими словами, двусторонняя цепь позволяет току течь в обоих направлениях. Линия передачи является лучшим примером двусторонней цепи, потому что при подаче напряжения питания с любого направления (начальный или конечный конец) свойства цепи остаются постоянными.

Связанный пост: Разница между односторонним и двусторонним контурами

Термины, относящиеся к электрическим цепям и сетям

Узел

Точка или соединение, где встречаются два или более элементов цепи (резистор, конденсатор, катушка индуктивности и т. д.), называется узлом участок цепи, расположенный между двумя узлами, называется ветвью. В ответвлении могут быть соединены один или несколько элементов, имеющих две клеммы.

Л уп

Замкнутый путь в цепи, где может встречаться более двух сеток, называется петлей, т. е. в петле может быть много сеток, но сетка не содержит ни одной петли.

Сетка

Замкнутая петля, не содержащая внутри себя никакой другой петли или путь, который не содержит других путей, называется сеткой.

Связанное сообщение: Как определить количество узлов, ветвей, петель и сеток в цепи?

Цепь с 6 узлами, 7 ветвями, 3 петлями и 2 сетками

Полезно знать:

Мы используем различные теоремы для решения сложных сетей. Как правило, сложные сети могут быть решены следующими двумя методами.

Прямой метод
Метод эквивалентной схемы

Мы подробно обсудим эти методы один за другим в нашем следующем посте.

Что такое электрический ток, его единицы, формула, типы и применение
Что такое напряжение? его единица измерения, формула, типы и применение
Что такое сопротивление? Удельное сопротивление (ρ) и удельное сопротивление Ω.
Что такое электроэнергия? Виды электроэнергии и их единицы
Что такое электрическая энергия? Его устройство, формула и применение
Что такое электричество? Типы, источники и производство электроэнергии
Что такое вольт (В)? Блок электротехники и физики
Что такое Ампер (А)? Блок электротехники и физики

URL Скопировано

Электрическая цепь — Простая английская Википедия, бесплатная энциклопедия

Из Простая английская Википедия, бесплатная энциклопедия

Цепь представляет собой замкнутый путь , который состоит из компонентов цепи, в которых электроны от источника напряжения или тока может течь. Если цепь состоит из электрических компонентов, таких как резистор, конденсатор, катушка индуктивности и т. д., то она будет называться Электрическая цепь , а если цепь состоит из любого из компонентов электронной схемы, таких как диод, транзистор и т. д., то она будет называться Электронная схема . Таким образом, электронные схемы могут состоять как из электрических компонентов, так и из электронных схем , но электрическая схема будет состоять только из электрических компонентов.

Точка, в которой электроны входят в электрическую цепь, называется «источником» электронов. Точка, в которой электроны покидают электрическую цепь, называется «возвратом» или «землей». Точка выхода называется «возвратом», потому что электроны всегда оказываются в источнике, когда завершают путь электрической цепи.

Часть электрической цепи, которая находится между начальной точкой электронов и точкой, в которой они возвращаются к источнику, называется «нагрузкой» электрической цепи. Нагрузка электрической цепи может быть простой, как те, которые питают бытовые приборы, такие как холодильники, телевизоры или лампы, или более сложной, например, нагрузка на выходе гидроэлектростанции.

В цепях используются две формы электроэнергии: переменный ток (AC) и постоянный ток (DC). Переменный ток часто питает большие приборы и двигатели и вырабатывается электростанциями. Постоянный ток питает автомобили с батарейным питанием и другие машины и электронику. Преобразователи могут преобразовывать переменный ток в постоянный и наоборот. В высоковольтной передаче постоянного тока используются большие преобразователи.

Экспериментальная электронная схема

Электронные схемы обычно используют источники постоянного тока. Нагрузка электронной схемы может состоять из нескольких резисторов, конденсаторов и лампы, соединенных вместе для создания вспышки в камере. Или электронная схема может быть сложной, соединяя тысячи резисторов, конденсаторов и транзисторов. Это может быть интегральная схема, такая как микропроцессор в компьютере.

Резисторы и другие элементы схемы могут быть соединены последовательно или параллельно. Сопротивление в последовательных цепях равно сумме сопротивлений.

Принципиальная или электрическая схема представляет собой визуальное отображение электрической цепи. Электрические и электронные схемы могут быть сложными. Создание чертежа соединений со всеми составными частями нагрузки схемы облегчает понимание того, как компоненты схемы соединены. Чертежи электронных схем называются принципиальными схемами. Чертежи электрических цепей называются «электросхемами». Как и другие схемы, эти схемы обычно рисуются чертежниками, а затем распечатываются. Диаграммы также могут быть созданы в цифровом виде с использованием специализированного программного обеспечения.

Схема — это схема электрической цепи. Схемы — это графические изображения основных соединений в цепи, но они не являются реалистичными изображениями цепи. Схемы используют символы для представления компонентов в схеме. Условные обозначения используются в схемах для представления того, как течет электричество. Обычное соглашение, которое мы используем, это от положительного к отрицательному терминалу. Реалистичный способ прохождения электричества — от отрицательного полюса к положительному.

На принципиальных схемах используются специальные символы. Символы на чертежах показывают, как компоненты, такие как резисторы, конденсаторы, изоляторы, двигатели, розетки, лампы, выключатели и другие электрические и электронные компоненты, соединяются друг с другом. Диаграммы очень помогают, когда рабочие пытаются выяснить, почему схема работает неправильно.

Ток, протекающий в электрической или электронной цепи, может резко увеличиться при выходе из строя компонента. Это может привести к серьезному повреждению других компонентов цепи или создать опасность возгорания. Чтобы защититься от этого, в цепь можно включить предохранитель или устройство, называемое «автоматический выключатель». Автоматический выключатель разомкнет или «разорвет» цепь, когда ток в этой цепи станет слишком высоким, или предохранитель «перегорит». Это дает защиту.

Устройства прерывания замыкания на землю (G.F.I.)[изменить | изменить источник]

Основная статья: GFCI

Стандартным возвратом для электрических и электронных цепей является заземление. Когда электрическое или электронное устройство выходит из строя, оно может разомкнуть цепь возврата на землю. Пользователь устройства может стать частью электрической цепи устройства, обеспечив обратный путь для электронов через тело пользователя вместо заземления цепи. Когда наше тело становится частью электрической цепи, пользователь может получить серьезный удар током или даже умереть от удара током.

Для предотвращения опасности поражения электрическим током и возможности поражения электрическим током устройства прерывания замыкания на землю обнаруживают обрыв цепей заземления в подключенных электрических или электронных устройствах. При обнаружении обрыва цепи на землю G.F.I. устройство немедленно открывает источник напряжения на устройстве. Г.Ф.И. устройства похожи на автоматические выключатели, но предназначены для защиты людей, а не компонентов цепи.

Короткие замыкания — это замыкания, которые возвращаются к источнику питания неиспользованными или с той же мощностью, что и на выходе.

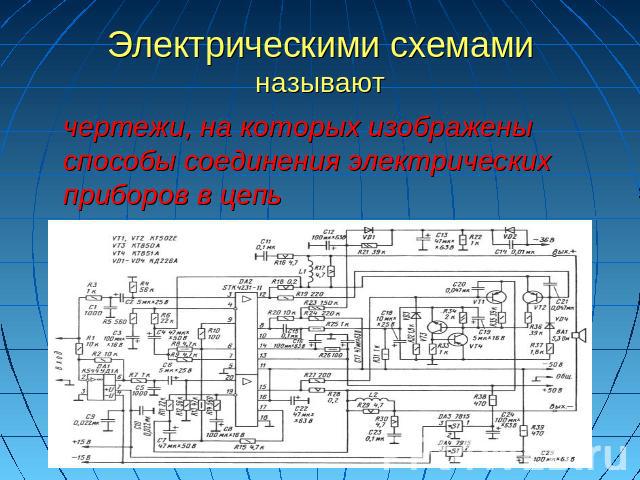

Электрической схемой называют: что называется электрической схемой — Школьные Знания.com
